MI VDISP API
REVISION HISTORY¶
| Revision No. | Description |
Date |
|---|---|---|
| 2.03 | 04/12/2018 | |
| 2.04 | ||
| 2.05 | 10/29/2019 | |
| 2.06 | 01/13/2020 | |
| 2.07 | 04/26/2020 | |
| 08/25/2021 | ||
| 2.08 | 10/26/2021 |
1. 概述¶
1.1. 模块说明¶
VDISP(virtual display)模块设计用来组合多份YUV/RGB等颜色空间的数据成一张全幅输出，并为每一个数据输入指定一个缩略图形式的显示窗口。特定缩略图窗口支持区域重叠。
一个典型的VDISP应用场景：

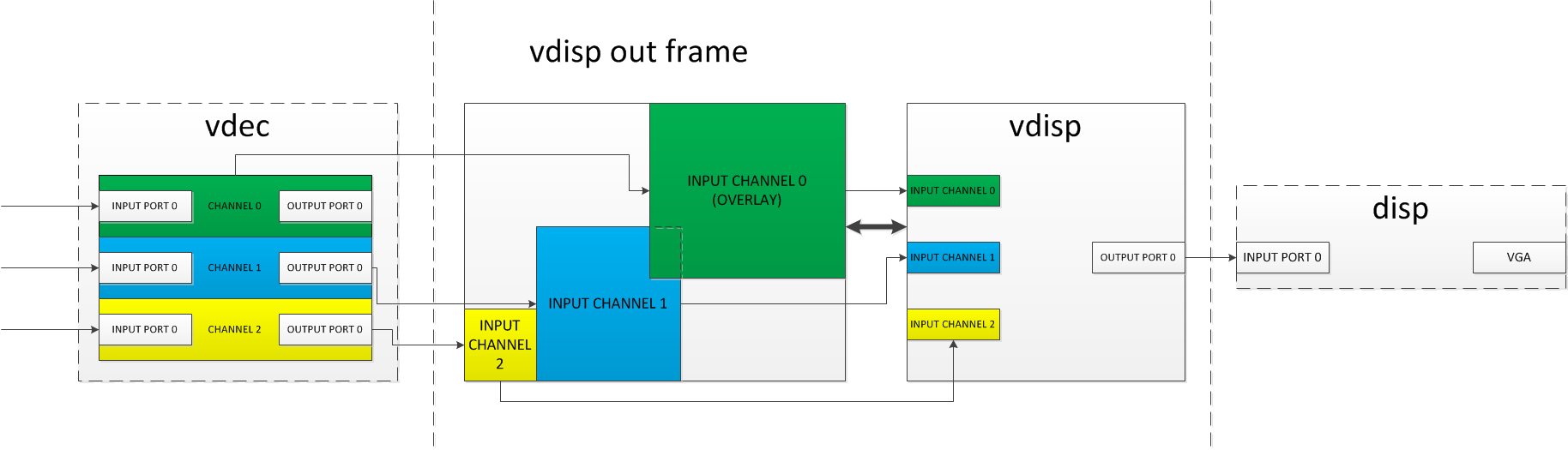

图1-1 VDISP典型应用场景
如图1-1所示：
-
vdec采用3路channel输出3路数据给VDISP做拼图，绿色通道、黄色通道和蓝色通道，普通通道预览窗口不支持叠加，绿色通道为overlay 通道，overlay通道会叠加到所有普通通道之上。
-
vdisp接收3路vdec数据，2路普通通道(黄色,蓝色)，一路overlay通道(绿色)，做拼图，完成之后给disp输出到VGA。
-
disp接收vdisp的数据，用VGA信号输出。
1.2. 模块框图¶
VDISP特别之处在于Input/Output Buffer是同一块，前一级模块通过Stride Write的方式直接写入Output Buffer的对应位置来实现最终的拼接效果，理论上可以实现零内存拷贝。

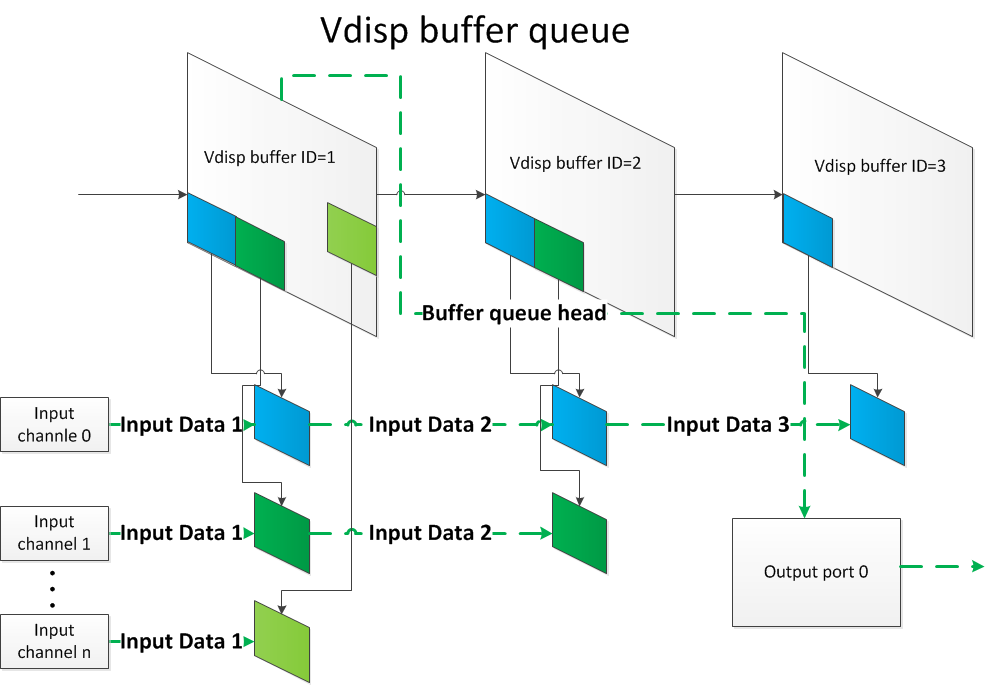

图1-2 VDISP buffer queue流程图
1.3. 约束¶
-
输入通道的起始横坐标(u32OutX)有对齐的需求，但是对齐的具体值取决于接入VDISP的前端模块，因为硬件元件读写内存通常有地址的对齐需求，否则会引起最终输出花边等异常。通常情况下至少需要8对齐，推荐16。
-
目前支持2种输入数据格式:
E_MI_SYS_PIXEL_FRAME_YUV_SEMIPLANAR_420
E_MI_SYS_PIXEL_FRAME_YUV_SEMIPLANAR_422
-
目前只支持固定帧率输出：参见MI_VDISP_OutputPortAttr_t的参数u32FrmRate。
-
VDISP 模块目前不支持：**格式转换/裁剪/缩放**等功能。
-
参见更多的规格参数。
2. API 参考¶
该功能模块提供以下API:
| API名 | 功能 |
|---|---|
| MI_VDISP_Init | 模块初始化 |
| MI_VDISP_Exit | 模块去初始化 |
| MI_VDISP_OpenDevice | 打开一个VDISP虚拟设备 |
| MI_VDISP_CloseDevice | 关闭一个VDISP虚拟设备 |
| MI_VDISP_SetOutputPortAttr | 设置输出port属性 |
| MI_VDISP_GetOutputPortAttr | 获取输出port属性 |
| MI_VDISP_SetInputChannelAttr | 设置输入通道属性 |
| MI_VDISP_GetInputChannelAttr | 获取输入通道属性 |
| MI_VDISP_EnableInputChannel | 使能一个输入通道 |
| MI_VDISP_DisableInputChannel | 关闭一个输入通道 |
| MI_VDISP_StartDev | 开始VDISP设备的工作 |
| MI_VDISP_StopDev | 停止VDISP设备工作 |
| MI_VDISP_InitDev | 初始化VDISP设备 |
| MI_VDISP_DeInitDev | 反初始化VDISP设备 |
2.1. MI_VDISP_Init¶
-
描述
初始化vdisp模块，打开vdisp模块依赖模块，申请并初始模块内部的全局数据。
-
语法
MI_S32 MI_VDISP_Init (void);
-
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
对vdisp执行任何操作之前，先调用本函数初始化vdisp模块。
-
相关主题
2.2. MI_VDISP_Exit¶
-
描述
退出vdisp模块，关闭vdisp模块依赖模块，析构模块内部的全局数据。
-
语法
MI_S32 MI_VDISP_Exit (void);
-
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
相关主题
2.3. MI_VDISP_OpenDevice¶
-
描述
初始化vdisp虚拟设备，向sys注册本虚拟设备，用以和其它模块绑定。
-
语法
MI_S32 MI_VDISP_OpenDevice(MI_VDISP_DEV DevId)
-
参数
参数名称 描述 输入/输出 DevId 本参数指定要打开的虚拟设备ID。
[0, VDISP_MAX_DEVICE_NUM)，见规格参数。输入 -
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
调用本函数前,先使用MI_VDISP_Init初始化vdisp模块。
2.4. MI_VDISP_CloseDevice¶
-
描述
关闭vdisp虚拟设备，向sys解注册本虚拟设备，不能绑定其它模块。
-
语法
MI_S32 MI_VDISP_CloseDevice(MI_VDISP_DEV DevId);
-
参数
参数名称 描述 输入/输出 DevId 本参数指定要关闭的虚拟设备ID。
[0, VDISP_MAX_DEVICE_NUM)，见规格参数。输入 -
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
调用本函数前，先使用MI_VDISP_StopDev停止对应的设备。
2.5. MI_VDISP_SetOutputPortAttr¶
-
描述
设置该vdisp虚拟设备output port的参数。
-
语法
MI_S32 MI_VDISP_SetOutputPortAttr(MI_VDISP_DEV DevId, MI_VDISP_PORT PortId,MI_VDISP_OutputPortAttr_t *pstOutputPortAttr);
-
参数
参数名称 描述 输入/输出 DevId 目标output port所属vdisp虚拟设备的ID。
[0, VDISP_MAX_DEVICE_NUM)，见规格参数。输入 PortId 目标output port的port ID。
[0, VDISP_MAX_INPUTPORT_NUM)，见规格参数。输入 pstOutputPortAttr 目标outputport的配置参数指针。
MI_VDISP_OutputPortAttr_t输入 -
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
调用本函数前,先使用MI_VDISP_OpenDevice打开对应的vdisp设备。
2.6. MI_VDISP_GetOutputPortAttr¶
-
描述
获取该vdisp虚拟设备output port的参数。
-
语法
MI_S32 MI_VDISP_GetOutputPortAttr(MI_VDISP_DEV DevId, MI_VDISP_PORT PortId,MI_VDISP_OutputPortAttr_t *pstOutputPortAttr);
-
参数
参数名称 描述 输入/输出 DevId 目标output port所属vdisp虚拟设备的ID。
[0, VDISP_MAX_DEVICE_NUM)，见规格参数。输入 PortId 目标output port的port ID。
[0, VDISP_MAX_INPUTPORT_NUM)，见规格参数。输入 pstOutputPortAttr 目标outputport的配置参数指针。
MI_VDISP_OutputPortAttr_t输出 -
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
调用本函数前,先使用MI_VDISP_OpenDevice打开对应的vdisp设备。
2.7. MI_VDISP_SetInputChannelAttr¶
-
描述
设置该vdisp虚拟设备input channel的参数。
-
语法
MI_S32 MI_VDISP_SetInputChannelAttr(MI_VDISP_DEV DevId, MI_VDISP_CHN ChnId,MI_VDISP_InputChnAttr_t *pstInputChnAttr);
-
参数
参数名称 描述 输入/输出 DevId 目标output port所属vdisp虚拟设备的ID。
[0, VDISP_MAX_DEVICE_NUM)，见规格参数。输入 ChnId 目标input channel的channel ID。
[0,VDISP_MAX_CHN_NUM_PER_DEV+VDISP_MAX_OVERLAYINPUTCHN_NUM)，见规格参数。输入 pstInputChntAttr 目标input channel的配置参数指针。
MI_VDISP_InputChnAttr_t输入 -
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
调用本函数前,先使用MI_VDISP_OpenDevice打开对应的vdisp设备。
2.8. MI_VDISP_GetInputChannelAttr¶
-
描述
获取该vdisp虚拟设备input channel的参数。
-
语法
MI_S32 MI_VDISP_GetInputChannelAttr(MI_VDISP_DEV DevId, MI_VDISP_CHN ChnId,MI_VDISP_InputChnAttr_t *pstInputChnAttr);
-
参数
参数名称 描述 输入/输出 DevId 目标output port所属vdisp虚拟设备的ID。
[0, VDISP_MAX_DEVICE_NUM)，见规格参数。输入 ChnId 目标input channel的channel ID。
[0, VDISP_MAX_CHN_NUM_PER_DEV+VDISP_MAX_OVERLAYINPUTCHN_NUM)，见规格参数。输入 pstInputChnAttr 目标input channel的配置参数指针。
MI_VDISP_InputChnAttr_t输出 -
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
调用本函数前,先使用MI_VDISP_OpenDevice打开对应的vdisp设备。
2.9. MI_VDISP_EnableInputChannel¶
-
描述
使能该input channel，vdisp模块开始接收deviceID=DevId,channelID=ChnId的输入通道的数据。标记该channel状态为enbale。
-
语法
MI_S32 MI_VDISP_EnableInputChannel(MI_VDISP_DEV DevId, MI_VDISP_CHN ChnId);
-
参数
参数名称 描述 输入/输出 DevId 目标input channel所属vdisp虚拟设备的ID。
[0, VDISP_MAX_DEVICE_NUM)，见规格参数。输入 ChnId 目标input channel的channel ID。
[0, VDISP_MAX_CHN_NUM_PER_DEV+VDISP_MAX_OVERLAYINPUTCHN_NUM)，见规格参数。输入 -
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
调用本函数前，先使用MI_VDISP_SetInputChannelAttr设置对应input channel的参数。
2.10. MI_VDISP_DisableInputChannel¶
-
描述
用该input channel，vdisp模块停止接收deviceID=DevId, channelID=ChnId的输入通道的数据。标记该channel状态为disable。
-
语法
MI_S32 MI_VDISP_DisableInputChannel(MI_VDISP_DEV DevId, MI_VDISP_CHN ChnId);
-
参数
参数名称 描述 输入/输出 DevId 目标input channel所属vdisp虚拟设备的ID。
[0, VDISP_MAX_DEVICE_NUM), 见规格参数。输入 ChnId 目标input channel的channel ID。
[0, VDISP_MAX_CHN_NUM_PER_DEV+VDISP_MAX_OVERLAYINPUTCHN_NUM), 见规格参数。输入 -
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
调用本函数前,先使用MI_VDISP_SetInputChannelAttr设置对应input channel的参数。
2.11. MI_VDISP_StartDev¶
-
描述
使能该虚拟设备，vdisp output port开始尝试输出input channels数据拼图之后的数据帧。使能input channel状态为enbale的所有input channel，使能output port。
-
语法
MI_S32 MI_VDISP_StartDev(MI_VDISP_DEV DevId);
-
参数
参数名称 描述 输入/输出 DevId 本参数指定要启动的虚拟设备ID。
[0, VDISP_MAX_DEVICE_NUM), 见规格参数。输入 -
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
调用本函数前,先使用MI_VDISP_OpenDevice打开对应的vdisp虚拟设备。
2.12. MI_VDISP_StopDev¶
-
描述
停止该虚拟设备，vdisp output port停止输出数据帧。禁用input channel状态为enbale的所有input channel以及output port，但是不修改其状态。
-
语法
MI_S32 MI_VDISP_StopDev(MI_VDISP_DEV DevId);
-
参数
参数名称 描述 输入/输出 DevId 本参数指定要停止的虚拟设备ID。
[0, VDISP_MAX_DEVICE_NUM)，见规格参数。输入 -
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
本函数会disable所有enable的输入通道/输出端口，同时清空vdisp缓存的数据帧。
2.13. MI_VDISP_InitDev¶
-
描述
初始化vdisp设备。
-
语法
MI_S32 MI_VDISP_InitDev (MI_VDISP_InitParam_t *pstInitParam);
-
参数
参数名称 描述 输入/输出 pstInitParam 设备初始化参数。 输入 -
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
-
pstInitParam暂未使用，空值传入即可。
-
此接口在Version 2.07以上版本推荐使用，用于替换原有MI_VDISP_Init接口。
-
2.14. MI_VDISP_DeInitDev¶
-
描述
反初始化vdisp设备。
-
语法
MI_S32 MI_VDISP_DeInitDev (void);
-
返回值
-
0：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_vdisp.h, mi_vdisp_datatype.h
-
库文件：libmi_vdisp.a(so)
-
-
注意
此接口在Version 2.07以上版本推荐使用，用于替换原有MI_VDISP_Exit接口。
3. 数据类型¶
MI VDISP相关数据类型、数据结构定义如下：
| 数据类型 | 定义 |
|---|---|
| MI_VDISP_DEV | 定义device id类型 |
| MI_VDISP_PORT | 定义port id类型 |
| MI_VDISP_CHN | 定义channel id 类型 |
| MI_VDISP_OutputPortAttr_t | 定义输出端口属性 |
| MI_VDISP_InputChnAttr_t | 定义输入端口属性 |
| MI_VDISP_InitParam_t | 定义VDISP设备初始化参数 |
3.1. MI_VDISP_DEV¶
-
说明
定义device id类型。
-
定义
typedef MI_S32 MI_VDISP_DEV;
-
注意事项
小于0为无效值。
3.2. MI_VDISP_PORT¶
-
说明
定义port id类型。
-
定义
typedef MI_S32 MI_VDISP_PORT;
-
注意事项
小于0为无效值。
3.3. MI_VDISP_CHN¶
-
说明
定义channel id类型。
-
定义
typedef MI_S32 MI_VDISP_CHN;
-
注意事项
小于0为无效值。
3.4. MI_VDISP_OutputPortAttr_t¶
-
说明
定义输出端口属性。
-
定义
typedef struct MI_VDISP_OutputPortAttr_s { MI_U32 u32BgColor; /* Background color of a output port, in YUV > format. [23:16]:v, [15:8]:y, [7:0]:u*/ MI_SYS_PixelFormat_e ePixelFormat; /* pixel format of a output port */ MI_U64 u64pts; /* current PTS */ MI_U32 u32FrmRate; /* the frame rate of output port */ MI_U32 u32Width; /* the frame width of a output port */ MI_U32 u32Height; /* the frame height of a output port */ } MI_VDISP_OutputPortAttr_t; -
成员
成员名称 描述 u32BgColor vdisp用来设置给未使用的预览窗口区域填充的颜色(yuv颜色空间)。很多情况下vdisp的整张frame并不是所有的区域都会有预览窗口被使用，这些区域需要被填充默认值，否则会输出杂讯。 ePixelFormat 输出frame的像素格式 u64pts vdisp输出frame的合法最早PTS，当前输入数据的PTS小于这个PTS，不会被会vidsp输出。 u32FrmRate vdisp输出frame的帧率，vdisp采用固定帧率输出，如果输入数据的帧率不足这个帧率，VDISP会使用上一次收到的frame插帧。 u32Width vdisp输出frame的宽。 u32Height vdisp输出frame的高。
3.5. MI_VDISP_InputChnAttr_t¶
-
说明
vdisp的input channel属性。
-
定义
typedef struct MI_VDISP_InputPortAttr_s { MI_U32 u32OutX; /* the output frame X position of this input port */ MI_U32 u32OutY; /* the output frame Y position of this input port */ MI_U32 u32OutWidth; /* the output frame width of this input port */ MI_U32 u32OutHeight; /* the output frame height of this input port */ MI_S32 s32IsFreeRun; /* is this port free run */ } MI_VDISP_InputChnAttr_t; -
成员
成员名称 描述 u32OutX vdisp输入通道在输出的frame的预览窗口的起始横坐标 u32OutY vdisp输入通道在输出的frame的预览窗口的起始纵坐标 u32OutWidth vdisp输入通道在输出的frame的预览窗口的宽 u32OutHeight vdisp输入通道在输出的frame的预览窗口的高 s32IsFreeRun vdisp输入通道frame数据的PTS是否被检查
TRUE: 不被检查，始终能够输出
FALSE: 被检查，小于output port 的pts则不被输出
3.6. MI_VDISP_InitParam_t¶
-
说明
VDISP设备初始化参数。
-
定义
typedef struct MI_DIVP_InitParam_s { MI_U32 u32DevId; MI_U8 *u8Data; } MI_DIVP_InitParam_t; -
成员
成员名称 描述 u32DevId 设备ID u8Data 数据指针buffer -
相关数据类型及接口
4. 错误码¶
错误码如表4-1所示：
表4-1 API错误码
| 错误代码 | 宏定义 | 描述 |
|---|---|---|
| 0XA0142000 | MI_SUCCESS | 操作成功 |
| 0XA0142031 | MI_VDISP_ERR_FAIL | vdisp 函数执行失败，参见系统log |
| 0XA0142001 | MI_VDISP_ERR_INVALID_DEVID | 函数的dev参数非法 |
| 0XA0142003 | MI_VDISP_ERR_ILLEGAL_PARAM | 函数的某个参数非法，参见系统log |
| 0XA0142008 | MI_VDISP_ERR_NOT_SUPPORT | 函数不支持当前参数设定 |
| 0XA0142022 | MI_VDISP_ERR_MOD_INITED | vdisp已经初始化过 |
| 0XA0142021 | MI_VDISP_ERR_MOD_NOT_INIT | vdisp还没有初始化 |
| 0XA0142240 | MI_VDISP_ERR_DEV_OPENED | vdisp dev已经open过 |
| 0XA0142241 | MI_VDISP_ERR_DEV_NOT_OPEN | 在调用该函数前，需要先open vdisp设备 |
| 0XA0142027 | MI_VDISP_ERR_DEV_NOT_STOP | 在调用该函数前，需要先stop vdisp设备 |
| 0XA0142242 | MI_VDISP_ERR_DEV_NOT_CLOSE | 在调用该函数前，需要先close vdisp设备 |
| 0XA0142007 | MI_VDISP_ERR_NOT_CONFIG | vdisp 的input/output 没有配置 |
| 0XA0142024 | MI_VDISP_ERR_PORT_NOT_DISABLE | 在调用该函数，需要先disable该 channel/port |
| 0XA0142243 | MI_VDISP_ERR_PORT_NOT_UNBIND | 参数指定port,未绑定前后端 |
5. 规格¶
规格参数如表5-1所示：
表5-1 vdisp模块规格参数
| 宏定义 | 参数 | 描述 |
|---|---|---|
| VDISP_MAX_DEVICE_NUM | 4 | VDISP模块支持的虚拟设备个数 |
| VDISP_MAX_CHN_NUM_PER_DEV | 16 | 单个虚拟设备，支持的最大非叠加输入通道的个数 |
| VDISP_MAX_INPUTPORT_NUM | 1 | 单个虚拟设备的单个非叠加输入通道的入口数。 |
| VDISP_MAX_OVERLAYINPUTCHN_NUM | 4 | 单个虚拟设备可叠加通道的个数, 该参数为built-in的常数，可以增加以支持更多的可叠加窗口 |
| VDISP_OVERLAYINPUTCHNID | VDISP_MAX_CHN_NUM_PER_DEV | 可叠加输入通道的起始ID |
| VDISP_MAX_OUTPUTPORT_NUM | 1 | 单个虚拟设备的最大出口数 |
6. 示例代码¶
本节示例代码实现了模块说明中的场景。
6.1. 示例程序流程图¶
绿色部分为vdisp模块相关流程。

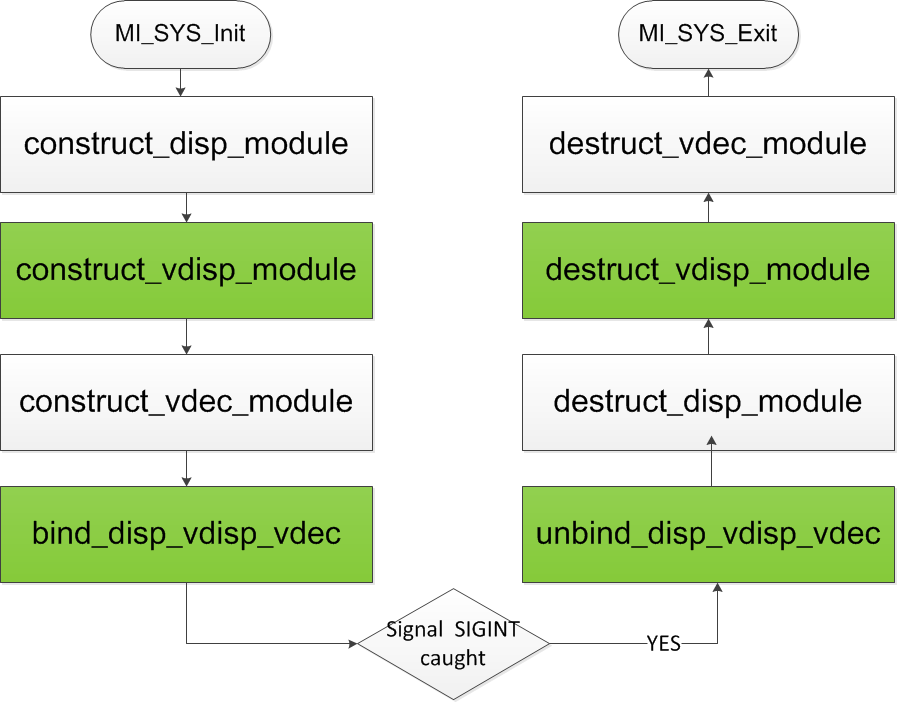

图6-1 VDISP示例流程图
6.2. vdisp相关代码¶
6.2.1. 构建vdisp模块¶
/*
* 初始化vdisp模块
* v
* 打开vdisp设备
* v
* 设置vdisp input channel/output port 参数
* v
* 激活input channel
* v
* 开始vdisp设备
*/
void construct_vdisp_module(void)
{
#define MAKE_YUYV_VALUE(y,u,v) ((y) << 24) | ((u) << 16) | ((y) << 8) | (v)
#define YUYV_BLACK MAKE_YUYV_VALUE(0,128,128)
#define ALIGN16_DOWN(x) (x&0xFFF0)
typedef struct RECT
{
/*
(x,y)_ _ _ _ _
| |
| (h)
|_ _ _(w)_ _ _|
*/
short x;
short y;
short w;
short h;
} RECT;
/*
*初始化vdisp模块
*/
MI_VDISP_Init();
MI_VDISP_InputChnAttr_t stInputChnAttr;
MI_VDISP_OutputPortAttr_t stOutputPortAttr;
MI_VDISP_DEV DevId = 0;
RECT rect_0, rect_1, rect_2;
MI_VDISP_CHN Chn_0_Id = VDISP_OVERLAYINPUTCHNID;
MI_VDISP_CHN Chn_1_Id = 1;
MI_VDISP_CHN Chn_2_Id = 2;
/*
*打开一个vdisp虚拟设备,以便开始对这个设备进行配置
*/
MI_VDISP_OpenDevice(DevId);
/*
*为了满足vdisp缩略图窗口的对齐要求，对x坐标做16向下对齐
*设置input channel 参数
*/
rect_0.x = ALIGN16_DOWN(960);
rect_0.y = 0;
rect_0.w = 960;
rect_0.h = 960;
stInputChnAttr.s32IsFreeRun = TRUE;
stInputChnAttr.u32OutHeight = rect_0.h;
stInputChnAttr.u32OutWidth = rect_0.w;
stInputChnAttr.u32OutX = rect_0.x;
stInputChnAttr.u32OutY = rect_0.y;
/*
*为input channel VDISP_OVERLAYINPUTCHNID 设置参数
*/
MI_VDISP_SetInputChannelAttr(DevId, Chn_0_Id, &stInputChnAttr);
/*
*为了满足vdisp缩略图窗口的对齐要求，对x坐标做16向下对齐
*设置input channel 参数
*/
rect_1.x = ALIGN16_DOWN(0);
rect_1.y = 1080 - 300;
rect_1.w = ALIGN16_DOWN(300);
rect_1.h = 300;
stInputChnAttr.s32IsFreeRun = TRUE;
stInputChnAttr.u32OutHeight = rect_1.h;
stInputChnAttr.u32OutWidth = rect_1.w;
stInputChnAttr.u32OutX = rect_1.x;
stInputChnAttr.u32OutY = rect_1.y;
/*
*为input channel 1 设置参数
*/
MI_VDISP_SetInputChannelAttr(DevId, Chn_1_Id, &stInputChnAttr);
/*
*为了满足vdisp缩略图窗口的对齐要求，对x坐标做16向下对齐
*设置input channel 参数
*/
rect_2.x = ALIGN16_DOWN(300);
rect_2.y = 1080 - 700;
rect_2.w = 700;
rect_2.h = 700;
stInputChnAttr.s32IsFreeRun = TRUE;
stInputChnAttr.u32OutHeight = rect_2.h;
stInputChnAttr.u32OutWidth = rect_2.w;
stInputChnAttr.u32OutX = rect_2.x;
stInputChnAttr.u32OutY = rect_2.y;
/*
*为input channel 2 设置参数
*/
MI_VDISP_SetInputChannelAttr(DevId, Chn_2_Id, &stInputChnAttr);
//设置输出的颜色格式
stOutputPortAttr.ePixelFormat = E_MI_SYS_PIXEL_FRAME_YUV_SEMIPLANAR_420;
//设置vdisp输出帧中未使用区域的涂黑颜色,YUV 颜色空间
stOutputPortAttr.u32BgColor = YUYV_BLACK;
//设置vdisp输出帧率
stOutputPortAttr.u32FrmRate = 30;
//设置vdisp输出帧的高
stOutputPortAttr.u32Height = 1080;
//设置vdisp输出帧的宽
stOutputPortAttr.u32Width = 1920;
//设置vdisp输出帧的最低PTS
stOutputPortAttr.u64pts = 0;
/*
*为output port 0 设置参数
*/
MI_VDISP_SetOutputPortAttr(DevId,0,&stOutputPortAttr);
/*
*在设置完input channel 参数之后，
*激活对应的channel，以供使用
*/
MI_VDISP_EnableInputChannel(DevId, Chn_0_Id);
MI_VDISP_EnableInputChannel(DevId, Chn_1_Id);
MI_VDISP_EnableInputChannel(DevId, Chn_2_Id);
/*
*在vdisp 的input channel&output port 都配置完参数之后，
*让vdisp的这个设备开始工作
*/
MI_VDISP_StartDev(DevId);
}
6.2.2. 绑定vdisp上下游模块¶
/*
* 绑定 vdec out0 -> vdisp inOverlay---\
* 绑定 vdec out1 -> vdisp in1 --------->--> disp in0
* 绑定 vdec out2 -> vdisp in2---------/
*/
void bind_disp_vdisp_vdec(void)
{
MI_SYS_ChnPort_t stSrcChnPort;
MI_SYS_ChnPort_t stDstChnPort;
/*
* 绑定vdisp out0-> disp in0
* <chn,dev,port> : (0,0,0) -> (0,0,0)
*/
stSrcChnPort.eModId = E_MI_MODULE_ID_VDISP;
stSrcChnPort.u32ChnId = 0;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_DISP;
stDstChnPort.u32ChnId = 0;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_BindChnPort(&stSrcChnPort, &stDstChnPort, 30, 30);
/*
* 绑定vdec out0-> vdisp inOverlay
* <chn,dev,port> : (0,0,0) -> (VDISP_OVERLAYINPUTCHNID,0,0)
*/
stSrcChnPort.eModId = E_MI_MODULE_ID_VDEC;
stSrcChnPort.u32ChnId = 0;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_VDISP;
stDstChnPort.u32ChnId = VDISP_OVERLAYINPUTCHNID;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_BindChnPort(&stSrcChnPort, &stDstChnPort, 30, 30);
/*
* 绑定vdec out0-> vdisp in1
* <chn,dev,port> : (1,0,0) -> (1,0,0)
*/
stSrcChnPort.eModId = E_MI_MODULE_ID_VDEC;
stSrcChnPort.u32ChnId = 1;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_VDISP;
stDstChnPort.u32ChnId = 1;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_BindChnPort(&stSrcChnPort, &stDstChnPort, 30, 30);
/*
* 绑定vdec out2-> vdisp in2
* <chn,dev,port> : (2,0,0) -> (2,0,0)
*/
stSrcChnPort.eModId = E_MI_MODULE_ID_VDEC;
stSrcChnPort.u32ChnId = 2;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_VDISP;
stDstChnPort.u32ChnId = 2;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_BindChnPort(&stSrcChnPort, &stDstChnPort, 30, 30);
}
6.2.3. 解绑vdisp上下游模块¶
与绑定过程区别很小，参见完整代码实现。
6.2.4. 析构vdisp模块¶
/*
* 禁用所有channel
* v
* 停止vdisp设备
* v
* 关闭vdisp设备
* v
* 退出vdisp模块
*/
void destruct_vdisp_module(void)
{
MI_VDISP_DEV DevId = 0;
MI_VDISP_CHN Chn_0_Id = VDISP_OVERLAYINPUTCHNID;
MI_VDISP_CHN Chn_1_Id = 1;
MI_VDISP_CHN Chn_2_Id = 2;
/*
* 先禁用已经打开vdisp channel
* <VDISP_OVERLAYINPUTCHNID,1,2>
*/
MI_VDISP_DisableInputChannel(DevId, Chn_0_Id);
MI_VDISP_DisableInputChannel(DevId, Chn_1_Id);
MI_VDISP_DisableInputChannel(DevId, Chn_2_Id);
/*
*停止已经打开的vdisp设备
*/
MI_VDISP_StopDev(DevId);
/*
*关闭已经打开的vdisp设备
*/
MI_VDISP_CloseDevice(DevId);
/*
*退出vdisp模块
*/
MI_VDISP_Exit();
}
6.3. 完整代码¶
#include <threads.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <assert.h>
#include <signal.h>
#include <mi_sys_datatype.h>
#include <mi_sys.h>
#include <mi_vdec_datatype.h>
#include <mi_vdec.h>
#include <mi_disp_datatype.h>
#include <mi_disp.h>
#include <mi_vdisp_datatype.h>
#include <mi_vdisp.h>
static volatile int keepRunning = 1;
static void intHandler(int dummy)
{
keepRunning = 0;
}
void construct_disp_module(void)
{
MI_DISP_PubAttr_t stDispPubAttr;
stDispPubAttr.eIntfSync = E_MI_DISP_OUTPUT_1080P60;
stDispPubAttr.eIntfType = E_MI_DISP_INTF_VGA;
MI_DISP_SetPubAttr(0, &stDispPubAttr);
MI_DISP_InputPortAttr_t stInputPortAttr;
stInputPortAttr.u16SrcWidth = 1920;
stInputPortAttr.u16SrcHeight = 1080;
stInputPortAttr.stDispWin.u16X = 0;
stInputPortAttr.stDispWin.u16Y = 0;
stInputPortAttr.stDispWin.u16Width = 1920;
stInputPortAttr.stDispWin.u16Height = 1080;
MI_DISP_SetInputPortAttr(0, 0, &stInputPortAttr);
MI_DISP_Enable(0);
MI_DISP_EnableVideoLayer(0);
MI_DISP_EnableInputPort(0, 0);
}
void destruct_disp_module(void)
{
MI_DISP_DisableInputPort(0, 0);
MI_DISP_DisableVideoLayer(0);
MI_DISP_UnBindVideoLayer(0, 0);
MI_DISP_Disable(0);
}
typedef struct vdecStream
{
FILE *fp;
MI_VDEC_CHN VdecChn;
int frameRate;
} vdecStream;
MI_U64 get_pts(MI_U32 u32FrameRate)
{
if(0 == u32FrameRate)
{
return (MI_U64)(-1);
}
return (MI_U64)(1000 / u32FrameRate);
}
int push_stream(void *args)
{
#define MI_U32VALUE(pu8Data, index) (pu8Data[index]<<24)|(pu8Data[index+1]<<16)|(pu8Data[index+2]<<8)|(pu8Data[index+3])
#define VESFILE_READER_BATCH (128 * 1024)
MI_S32 s32Ret = MI_SUCCESS;
MI_VDEC_CHN VdecChn;
MI_U32 u32FrmRate = 0;
MI_U8 *pu8Buf = NULL;
MI_U32 u32Len = 0;
MI_U32 u32FrameLen = 0;
MI_U64 u64Pts = 0;
MI_U8 au8Header[16] = {0};
MI_U32 u32Pos = 0;
MI_VDEC_ChnStat_t stChnStat;
vdecStream *vdecS = (vdecStream *)args;
MI_VDEC_VideoStream_t stVdecStream;
MI_S32 s32TimeOutMs = 20;
MI_U32 u32FpBackLen = 0; // if send stream failed, file pointer back length
VdecChn = vdecS->VdecChn;
u32FrmRate = vdecS->frameRate;
pu8Buf = malloc(VESFILE_READER_BATCH);
while(keepRunning)
{
///frame mode, read one frame lenght every time
memset(au8Header, 0, 16);
u32Pos = fseek(vdecS->fp, 0L, SEEK_CUR);
u32Len = fread(au8Header, 16, 1, vdecS->fp);
if(u32Len <= 0)
{
fseek(vdecS->fp, 0, SEEK_SET);
continue;
}
u32FrameLen = MI_U32VALUE(au8Header, 4);
if(u32FrameLen > VESFILE_READER_BATCH)
{
fseek(vdecS->fp, 0, SEEK_SET);
continue;
}
u32Len = fread(pu8Buf, u32FrameLen, 1, vdecS->fp);
if(u32Len <= 0)
{
fseek(vdecS->fp, 0, SEEK_SET);
continue;
}
stVdecStream.pu8Addr = pu8Buf;
stVdecStream.u32Len = u32FrameLen;
stVdecStream.u64PTS = u64Pts;
stVdecStream.bEndOfFrame = 1;
stVdecStream.bEndOfStream = 0;
u32FpBackLen = stVdecStream.u32Len + 16; //back length
if(MI_SUCCESS != (s32Ret = MI_VDEC_SendStream(VdecChn, &stVdecStream, s32TimeOutMs)))
{
fseek(vdecS->fp, - u32FpBackLen, SEEK_CUR);
}
u64Pts = u64Pts + get_pts(1000 / u32FrmRate);
memset(&stChnStat, 0x0, sizeof(stChnStat));
MI_VDEC_GetChnStat(VdecChn, &stChnStat);
usleep(20 * 1000);
}
free(pu8Buf);
return NULL;
}
thrd_t thr0, thr1, thr2;
vdecStream vS0, vS1, vS2;
void construct_vdec_module(void)
{
MI_VDEC_ChnAttr_t stChnAttr;
MI_VDEC_CHN Chn_0_Id = 0;
MI_VDEC_CHN Chn_1_Id = 1;
MI_VDEC_CHN Chn_2_Id = 2;
memset(&stChnAttr, 0, sizeof(MI_VDEC_ChnAttr_t));
MI_VDEC_InitParam_t stVdecInitParam;
MI_VDEC_ChnParam_t stChnParam;
MI_VDEC_OutputPortAttr_t stOutputPortAttr;
stVdecInitParam.bDisableLowLatency = FALSE;
MI_VDEC_InitDev(&stVdecInitParam);
stChnAttr.eCodecType = E_MI_VDEC_CODEC_TYPE_H264;
stChnAttr.u32PicWidth = 1920;
stChnAttr.u32PicHeight = 1080;
stChnAttr.eVideoMode = E_MI_VDEC_VIDEO_MODE_FRAME;
stChnAttr.u32BufSize = 1024 * 1024;
stChnAttr.eDpbBufMode = E_MI_VDEC_DPB_MODE_NORMAL;
stChnAttr.stVdecVideoAttr.u32RefFrameNum = 2;
stChnAttr.u32Priority = 0;
MI_VDEC_CreateChn(Chn_0_Id, &stChnAttr);
stOutputPortAttr.u16Width = 960;
stOutputPortAttr.u16Height = 960;
MI_VDEC_SetOutputPortAttr(Chn_0_Id, &stOutputPortAttr);
MI_VDEC_CreateChn(Chn_1_Id, &stChnAttr);
stOutputPortAttr.u16Width = 300;
stOutputPortAttr.u16Height = 300;
MI_VDEC_SetOutputPortAttr(Chn_1_Id, &stOutputPortAttr);
MI_VDEC_CreateChn(Chn_2_Id, &stChnAttr);
stOutputPortAttr.u16Width = 700;
stOutputPortAttr.u16Height = 700;
MI_VDEC_SetOutputPortAttr(Chn_2_Id, &stOutputPortAttr);
MI_VDEC_StartChn(Chn_0_Id);
MI_VDEC_StartChn(Chn_1_Id);
MI_VDEC_StartChn(Chn_2_Id);
#define VDEC_FILE0 "./vdisp_demo0.h264"
#define VDEC_FILE1 "./vdisp_demo1.h264"
#define VDEC_FILE2 "./vdisp_demo2.h264"
vS0.fp = fopen(VDEC_FILE0, "rb");
vS0.frameRate = 30;
vS0.VdecChn = Chn_0_Id;
assert(vS0.fp);
thrd_create(&thr0, push_stream, &vS0);
vS1.fp = fopen(VDEC_FILE1, "rb");
vS1.frameRate = 30;
vS1.VdecChn = Chn_1_Id;
assert(vS1.fp);
thrd_create(&thr1, push_stream, &vS1);
vS2.fp = fopen(VDEC_FILE2, "rb");
vS2.frameRate = 30;
vS2.VdecChn = Chn_2_Id;
assert(vS2.fp);
thrd_create(&thr2, push_stream, &vS2);
}
void destruct_vdec_module(void)
{
thrd_join(thr0,NULL);
thrd_join(thr1,NULL);
thrd_join(thr2,NULL);
MI_VDEC_StopChn(vS0.VdecChn);
MI_VDEC_StopChn(vS1.VdecChn);
MI_VDEC_StopChn(vS2.VdecChn);
MI_VDEC_DestroyChn(vS0.VdecChn);
MI_VDEC_DestroyChn(vS1.VdecChn);
MI_VDEC_DestroyChn(vS2.VdecChn);
MI_VDEC_DeInitDev();
}
/*
* 初始化vdisp模块
* v
* 打开vdisp设备
* v
* 设置vdisp input channel/output port 参数
* v
* 激活input channel
* v
* 开始vdisp设备
*/
void construct_vdisp_module(void)
{
#define MAKE_YUYV_VALUE(y,u,v) ((y) << 24) | ((u) << 16) | ((y) << 8) | (v)
#define YUYV_BLACK MAKE_YUYV_VALUE(0,128,128)
#define ALIGN16_DOWN(x) (x&0xFFF0)
typedef struct RECT
{
/*
(x,y)_ _ _ _ _
| |
| (h)
|_ _ _(w)_ _ _|
*/
short x;
short y;
short w;
short h;
} RECT;
/*
*初始化vdisp模块
*/
MI_VDISP_Init();
MI_VDISP_InputChnAttr_t stInputChnAttr;
MI_VDISP_OutputPortAttr_t stOutputPortAttr;
MI_VDISP_DEV DevId = 0;
RECT rect_0, rect_1, rect_2;
MI_VDISP_CHN Chn_0_Id = VDISP_OVERLAYINPUTCHNID;
MI_VDISP_CHN Chn_1_Id = 1;
MI_VDISP_CHN Chn_2_Id = 2;
/*
*打开一个vdisp虚拟设备,以便开始对这个设备进行配置
*/
MI_VDISP_OpenDevice(DevId);
/*
*为了满足vdisp缩略图窗口的对齐要求，对x坐标做16向下对齐
*设置input channel 参数
*/
rect_0.x = ALIGN16_DOWN(960);
rect_0.y = 0;
rect_0.w = 960;
rect_0.h = 960;
stInputChnAttr.s32IsFreeRun = TRUE;
stInputChnAttr.u32OutHeight = rect_0.h;
stInputChnAttr.u32OutWidth = rect_0.w;
stInputChnAttr.u32OutX = rect_0.x;
stInputChnAttr.u32OutY = rect_0.y;
/*
*为input channel VDISP_OVERLAYINPUTCHNID 设置参数
*/
MI_VDISP_SetInputChannelAttr(DevId, Chn_0_Id, &stInputChnAttr);
/*
*为了满足vdisp缩略图窗口的对齐要求，对x坐标做16向下对齐
*设置input channel 参数
*/
rect_1.x = ALIGN16_DOWN(0);
rect_1.y = 1080 - 300;
rect_1.w = ALIGN16_DOWN(300);
rect_1.h = 300;
stInputChnAttr.s32IsFreeRun = TRUE;
stInputChnAttr.u32OutHeight = rect_1.h;
stInputChnAttr.u32OutWidth = rect_1.w;
stInputChnAttr.u32OutX = rect_1.x;
stInputChnAttr.u32OutY = rect_1.y;
/*
*为input channel 1 设置参数
*/
MI_VDISP_SetInputChannelAttr(DevId, Chn_1_Id, &stInputChnAttr);
/*
*为了满足vdisp缩略图窗口的对齐要求，对x坐标做16向下对齐
*设置input channel 参数
*/
rect_2.x = ALIGN16_DOWN(300);
rect_2.y = 1080 - 700;
rect_2.w = 700;
rect_2.h = 700;
stInputChnAttr.s32IsFreeRun = TRUE;
stInputChnAttr.u32OutHeight = rect_2.h;
stInputChnAttr.u32OutWidth = rect_2.w;
stInputChnAttr.u32OutX = rect_2.x;
stInputChnAttr.u32OutY = rect_2.y;
/*
*为input channel 2 设置参数
*/
MI_VDISP_SetInputChannelAttr(DevId, Chn_2_Id, &stInputChnAttr);
//设置输出的颜色格式
stOutputPortAttr.ePixelFormat = E_MI_SYS_PIXEL_FRAME_YUV_SEMIPLANAR_420;
//设置vdisp输出帧中未使用区域的涂黑颜色,YUV 颜色空间
stOutputPortAttr.u32BgColor = YUYV_BLACK;
//设置vdisp输出帧率
stOutputPortAttr.u32FrmRate = 30;
//设置vdisp输出帧的高
stOutputPortAttr.u32Height = 1080;
//设置vdisp输出帧的宽
stOutputPortAttr.u32Width = 1920;
//设置vdisp输出帧的最低PTS
stOutputPortAttr.u64pts = 0;
/*
*为output port 0 设置参数
*/
MI_VDISP_SetOutputPortAttr(DevId,0,&stOutputPortAttr);
/*
*在设置完input channel 参数之后，
*激活对应的channel，以供使用
*/
MI_VDISP_EnableInputChannel(DevId, Chn_0_Id);
MI_VDISP_EnableInputChannel(DevId, Chn_1_Id);
MI_VDISP_EnableInputChannel(DevId, Chn_2_Id);
/*
*在vdisp 的input channel&output port 都配置完参数之后，
*让vdisp的这个设备开始工作
*/
MI_VDISP_StartDev(DevId);
}
/*
* 禁用所有channel
* v
* 停止vdisp设备
* v
* 关闭vdisp设备
* v
* 退出vdisp模块
*/
void destruct_vdisp_module(void)
{
MI_VDISP_DEV DevId = 0;
MI_VDISP_CHN Chn_0_Id = VDISP_OVERLAYINPUTCHNID;
MI_VDISP_CHN Chn_1_Id = 1;
MI_VDISP_CHN Chn_2_Id = 2;
/*
* 先禁用已经打开vdisp channel
* <VDISP_OVERLAYINPUTCHNID,1,2>
*/
MI_VDISP_DisableInputChannel(DevId, Chn_0_Id);
MI_VDISP_DisableInputChannel(DevId, Chn_1_Id);
MI_VDISP_DisableInputChannel(DevId, Chn_2_Id);
/*
*停止已经打开的vdisp设备
*/
MI_VDISP_StopDev(DevId);
/*
*关闭已经打开的vdisp设备
*/
MI_VDISP_CloseDevice(DevId);
/*
*退出vdisp模块
*/
MI_VDISP_Exit();
}
/*
* 绑定 vdec out0 -> vdisp inOverlay---\
* 绑定 vdec out1 -> vdisp in1 --------->--> disp in0
* 绑定 vdec out2 -> vdisp in2---------/
*/
void bind_disp_vdisp_vdec(void)
{
MI_SYS_ChnPort_t stSrcChnPort;
MI_SYS_ChnPort_t stDstChnPort;
/*
* 绑定vdisp out0-> disp in0
* <chn,dev,port> : (0,0,0) -> (0,0,0)
*/
stSrcChnPort.eModId = E_MI_MODULE_ID_VDISP;
stSrcChnPort.u32ChnId = 0;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_DISP;
stDstChnPort.u32ChnId = 0;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_BindChnPort(&stSrcChnPort, &stDstChnPort, 30, 30);
/*
* 绑定vdec out0-> vdisp inOverlay
* <chn,dev,port> : (0,0,0) -> (VDISP_OVERLAYINPUTCHNID,0,0)
*/
stSrcChnPort.eModId = E_MI_MODULE_ID_VDEC;
stSrcChnPort.u32ChnId = 0;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_VDISP;
stDstChnPort.u32ChnId = VDISP_OVERLAYINPUTCHNID;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_BindChnPort(&stSrcChnPort, &stDstChnPort, 30, 30);
/*
* 绑定vdec out0-> vdisp in1
* <chn,dev,port> : (1,0,0) -> (1,0,0)
*/
stSrcChnPort.eModId = E_MI_MODULE_ID_VDEC;
stSrcChnPort.u32ChnId = 1;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_VDISP;
stDstChnPort.u32ChnId = 1;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_BindChnPort(&stSrcChnPort, &stDstChnPort, 30, 30);
/*
* 绑定vdec out2-> vdisp in2
* <chn,dev,port> : (2,0,0) -> (2,0,0)
*/
stSrcChnPort.eModId = E_MI_MODULE_ID_VDEC;
stSrcChnPort.u32ChnId = 2;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_VDISP;
stDstChnPort.u32ChnId = 2;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_BindChnPort(&stSrcChnPort, &stDstChnPort, 30, 30);
}
void unbind_disp_vdisp_vdec(void)
{
MI_SYS_ChnPort_t stSrcChnPort;
MI_SYS_ChnPort_t stDstChnPort;
stSrcChnPort.eModId = E_MI_MODULE_ID_VDISP;
stSrcChnPort.u32ChnId = 0;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_DISP;
stDstChnPort.u32ChnId = 0;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_UnBindChnPort(&stSrcChnPort, &stDstChnPort);
stSrcChnPort.eModId = E_MI_MODULE_ID_VDEC;
stSrcChnPort.u32ChnId = 0;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_VDISP;
stDstChnPort.u32ChnId = VDISP_OVERLAYINPUTCHNID;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_UnBindChnPort(&stSrcChnPort, &stDstChnPort);
stSrcChnPort.eModId = E_MI_MODULE_ID_VDEC;
stSrcChnPort.u32ChnId = 1;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_VDISP;
stDstChnPort.u32ChnId = 1;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_UnBindChnPort(&stSrcChnPort, &stDstChnPort);
stSrcChnPort.eModId = E_MI_MODULE_ID_VDEC;
stSrcChnPort.u32ChnId = 2;
stSrcChnPort.u32DevId = 0;
stSrcChnPort.u32PortId = 0;
stDstChnPort.eModId = E_MI_MODULE_ID_VDISP;
stDstChnPort.u32ChnId = 2;
stDstChnPort.u32DevId = 0;
stDstChnPort.u32PortId = 0;
MI_SYS_UnBindChnPort(&stSrcChnPort, &stDstChnPort);
}
int main(void)
{
signal(SIGINT, intHandler);
MI_SYS_Init();
construct_disp_module();
construct_vdisp_module();
construct_vdec_module();
bind_disp_vdisp_vdec();
while(keepRunning)
{
sleep(1);
}
unbind_disp_vdisp_vdec();
destruct_disp_module();
destruct_vdisp_module();
destruct_vdec_module();
MI_SYS_Exit();
return 0;
}
7. PROCFS介绍¶
7.1. cat¶
-
调试信息
# cat proc/mi_modules/mi_vdisp/mi_vdisp0 ============================Private Vdisp0 Info =============================== DevStatus Start ------------------------------------------------------- Input Port Info --------------------------------------------- PortID PortStatus ChnX ChnY ChnW ChnH IsFreeRun TryOk RecvOk 0 Enabled 0 0 960 540 1 245356299 313332 1 Enabled 960 0 960 540 1 355670297 313332 2 Enabled 0 540 960 540 1 578760014 313331 3 Enabled 960 540 960 540 1 757579130 313330 ------------------------------------------------------ Output Port Info ------------------------------------------------- Inited FrmInterval BgColor PixelFmt FrmRate Width Height SendOk 1 33333 8388736 0 30 1920 1080 471418 -
调试信息分析
记录当前VDISP的使用状况以及device属性、Input port属性、Output port属性，可以动态地获取到这些信息，方便调试和测试。
-
参数说明
参数 描述 device info DevStatus Vdisp设备的工作状态
Uninit：未初始化
Init：初始化
Start：运行状态
Stop：停止状态layer info PortID Inport ID
取值范围：[0~16]，16为overlay通道，即PIP通道。PortStatus Port口状态
Uninit：inport未初始化
Init：inport已初始化
Enabled：inport已经使能
Disabled：inport已经禁用ChnX 输入inport的起始坐标X地址
取值范围：[0~4094]，需要根据chip的align对齐ChnY 输入inport的起始坐标Y地址
取值范围：[0~2159]ChnW 输入inport的图像宽度，需要根据chip的align对齐
取值范围：[0~4096]ChnH 输入inport的图像高度
取值范围：[0~4096]IsFreeRun 是否不做帧率控制
0：按pts控制播放
1：自由播放TryOk 尝试取前级绑定端口的数据次数 RecvOk 从前级绑定端口成功拿到数据的次数 Output port info Inited 是否有初始化Output Port
0：未初始化
1：已初始化FrmInterval 出帧时间间隔，单位US BgColor 背景色，此处打印的是10进制 PixelFmt 色彩空间
取值范围[0~E_MI_SYS_PIXEL_FRAME_FORMAT_MAX-1] 0-YUYV422，9-YUVSP420FrmRate 输出帧率 Width 图像输出宽度
取值范围：[0~4096]，需要根据chip的align对齐Height 图像输出高度
取值范围：[0~2160]，需要根据chip的align对齐SendOk 成功推往后级的帧数统计
