SSD2386/SSZ028B Demo板硬件说明
1. SSD2386 DEMO板简介¶
1.1. 系统介绍¶
-
电源输入：12V，或5V（USB Micro-B）
-
支持POC（默认需要按开机键上电开机）
-
主芯片采用4核ARM Cortex-A55，主频最高1.2GHz；
-
Core电压：0.90V~1.05V；
-
CPU电压：0.85V~1.15V
-
DRAM电压：DDR4-1.2V/2.5V；
-
IO电压：1.8V/3.3V
-
板载外置两颗16bit 8Gbit DDR4-3200MHz：
-
板载Flash：SPI Nand Flash 1G bit / SPI Nor Flash 128M bit；
-
板载eMMC5.1 8bit HS400-1.8V 32/64GB;
-
支持RGB888 TTL Panel（Max 720P@60fps）；
-
支持MIPI Panel（Max 2560*1600@60fps）；
-
支持4lane（MIPI00）或者2lane(MIPI01) MIPI RX接口；
-
具备两个HDMI接口，支持HDMI RX输入，同时支持MIPI转HDMI TX输出；
-
具备3个USB2.0接口及1个USB3.0接口；
-
具备自适应10M/100M网口，同时支持RMII接外置EPHY或RGMII接外置GPHY；
-
具备6路UART和1路FUART；
-
具备4路精度10bit和24路精度12bit的ADC采样；
-
具备8路PWM输入和20路PWM输出；
-
具备2路SPI接口；
-
具备POR(Power On Reset)；
-
内置温度传感器，监测芯片内部温度；
-
支持3路AMIC差分输入；
-
支持Max 8ch DMIC输入；
-
支持Lineout单端双声道输出；
-
芯片正常工作温度范围：-20°C ~ +70°C；
2. 接口模块说明¶

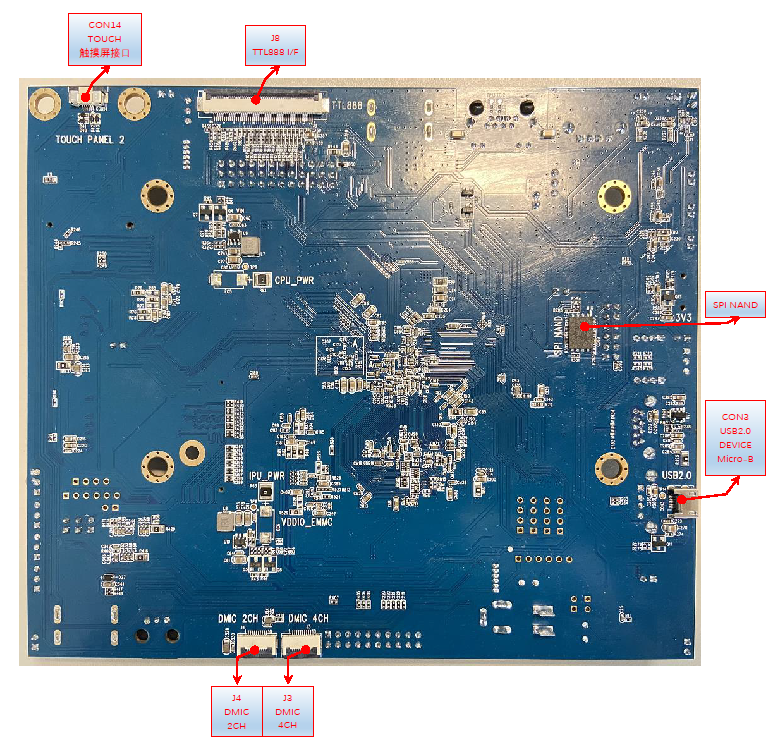

2.1. 接口模块示意图¶
2.2. 部分接口模块详细说明¶
2.2.1. DC 12V 1A(CON1)¶
CON1为DC电源接口，需要12V输入。
2.2.2. DC电源开关(SW1)¶
SW1为DC电源开关，只能开关12V->5V。
给主板供电还需要按S5，POC才会打开主板供电。
2.2.3. CPU Debug Uart接口(CON7)¶
默认波特率为115200。CON7还能切换到I2C mode，使用SigmaStar ISP Tool升级uboot。
2.2.4. PM51 Debug Uart接口(CON8)¶
默认波特率为115200。
2.2.5. RMII／RGMII接口(HCN1)¶
HCN1支持转接GPHY或EPHY子板。

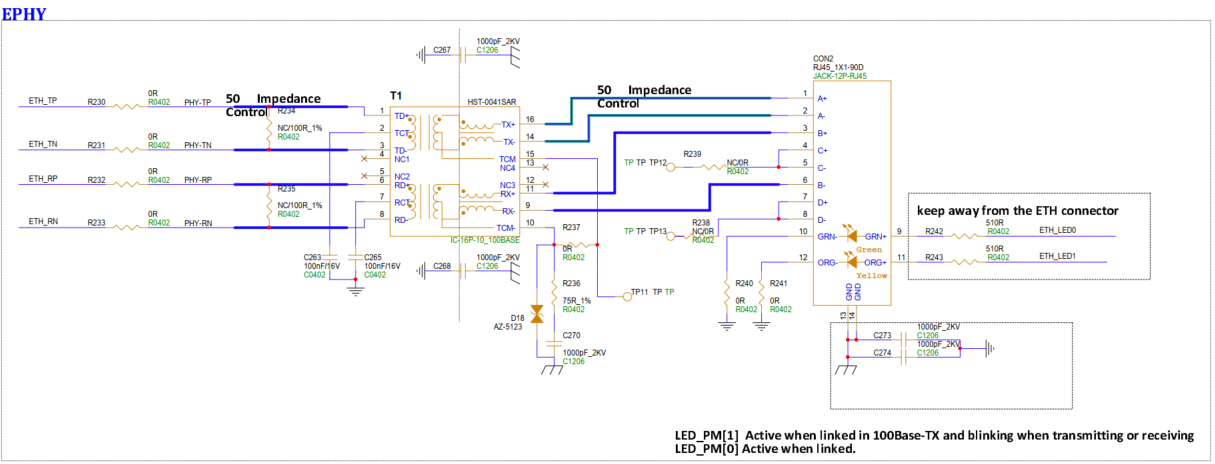

2.2.6. RJ45网络接口（CON2）¶
CON2自适应10M/100M网络，可用于TFTP镜像升级。
2.2.7. PM IR RX口(IR5)¶
PM IR RX，可以实现IR遥控开机。

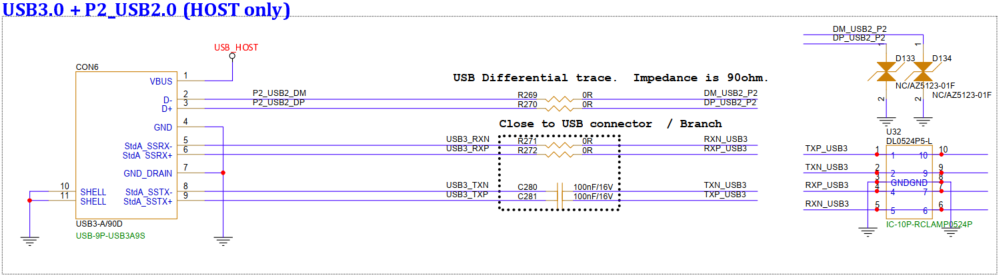

2.2.8. USB3.0接口（CON6）¶
CON6不能给主板供电，可以输出5V电源给外接设备，只支持USB Host mode；同时支持USB3.0和USB2.0。

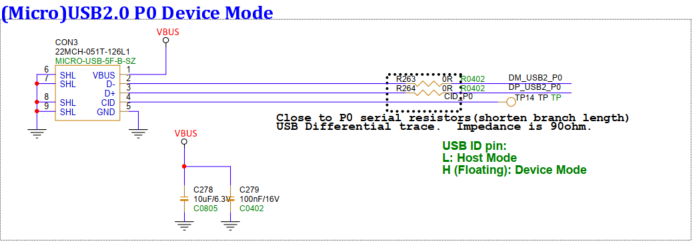

2.2.9. USB 2.0 Micro-B接口，5V(CON3)¶
CON5可以给主板供电，也需要按S5，POC才会打开主板供电。CON3只能做Device。

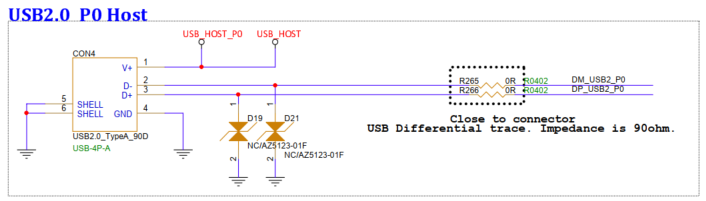

2.2.10. USB2.0 P0接口 (CON4)¶
CON4不能给主板供电，可以输出5V电源给外接设备，只支持USB Host mode。CON4和CON3不能共用，使用时根据需求选择。

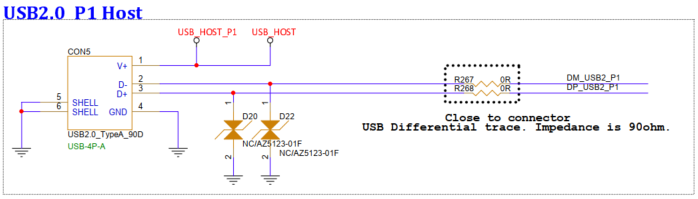

2.2.11. USB2.0 P1接口（CON5）¶
CON5不能给主板供电，可以输出5V电源给外接设备，只支持USB Host mode。

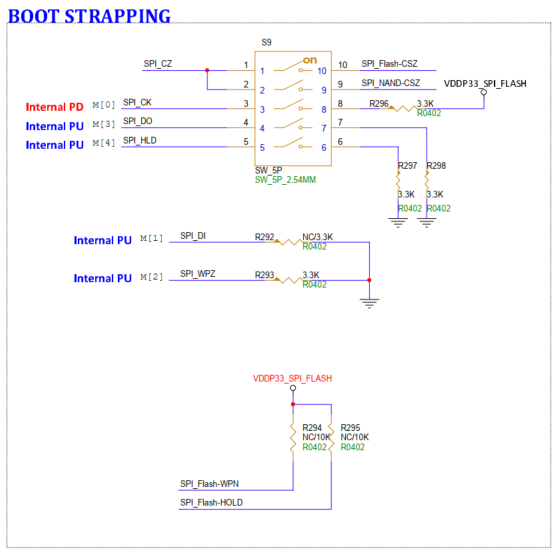

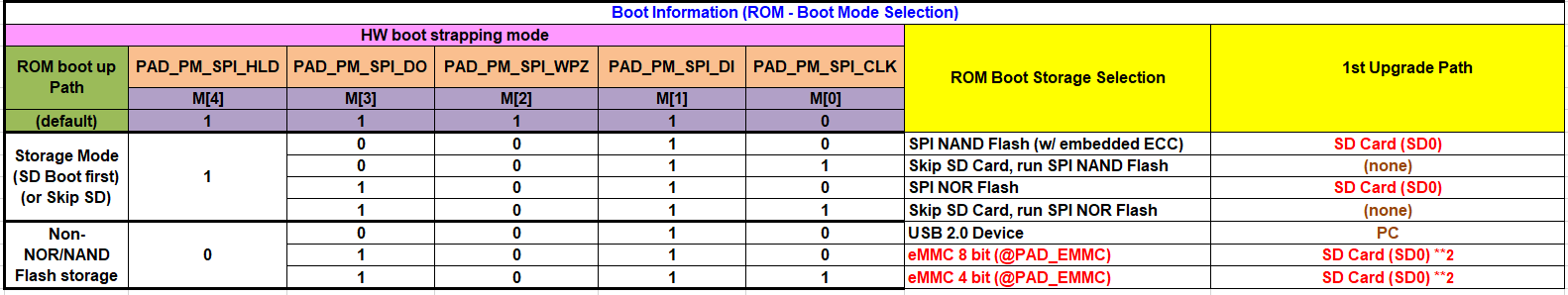

2.2.12. 启动选择拨码开关(S9)¶
拨码开关，用于选择启动和升级方式。
1. 例如想跳过检测SD卡直接从SPI NOR启动，可以把M4拨到A侧、M3拨到A侧、M0拨到B侧、C1拨到 A侧、C0拨到B侧，即“M4,M3,M0,C1,C0”= “AABAB”
2. 例如想从 EMMC启动，如果需要设置EMMC工作在4bit mode，则“M4,M3,M0”=“BAB”，如果需要设置EMMC工作在8bit mode，则“M4,M3,M0”=“BAA”,C1 和 C0 不用管。
3. 例如想通过USB接口，用PC tool升级空片Flash，可以设置NAND:“M4,M3,M0,C1,C0”=“BBABA”, NOR:“M4,M3,M0,C1,C0”=“BBAAB”

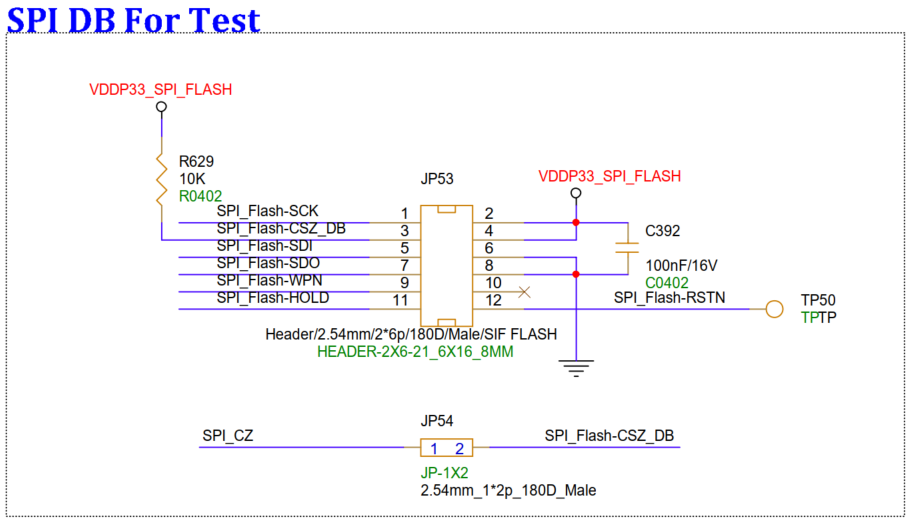

2.2.13. SPI DB测试接口(JP53/JP54)¶
板子预留SPI DB接口，可以接外置Flash子板，注意测试需要短接JP54，且S9 C1/C0都要拨到A端

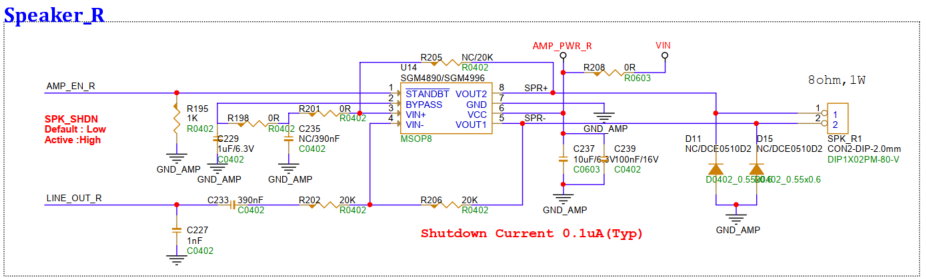

2.2.14. 右声道喇叭接口(SPK_R1)¶

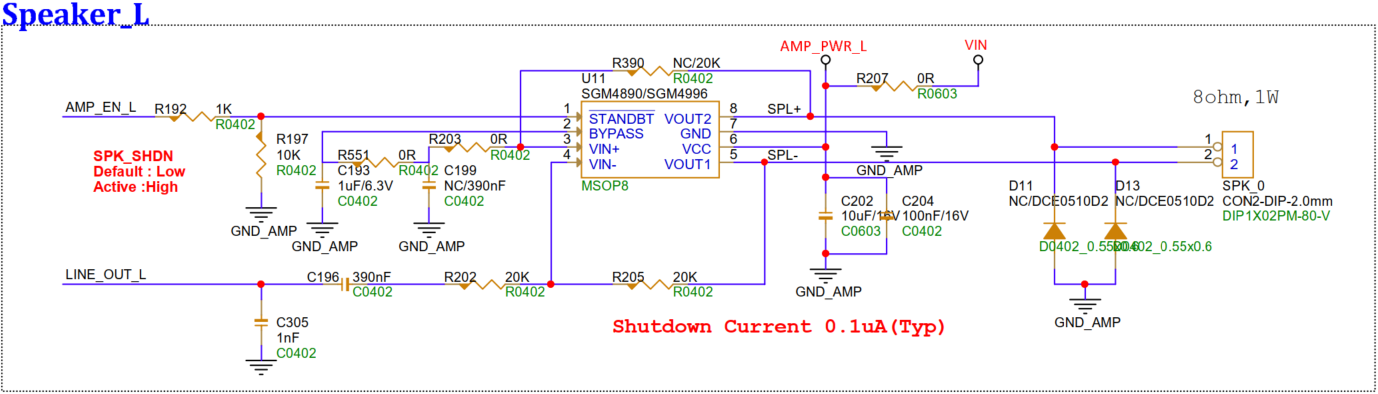

2.2.15. 左声道喇叭接口(SPK_L1)¶

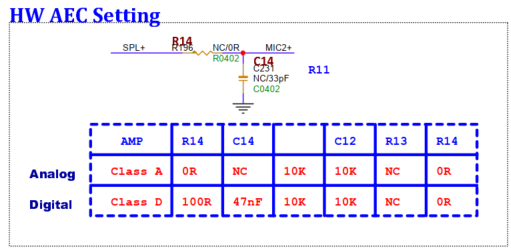

SPK_L预留SPL+拉回到AMIC2,用作软件AEC。

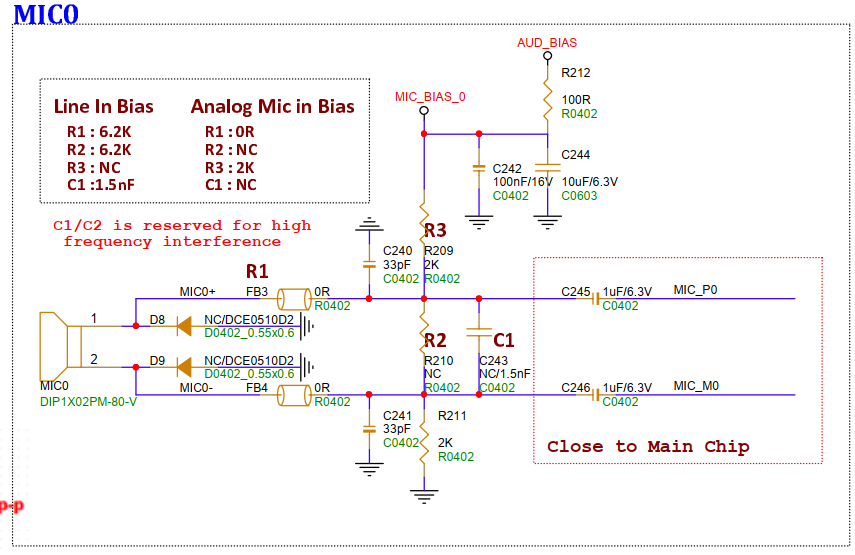

2.2.16. 模拟麦克风和Line In接口(MIC0、MIC1、MIC2)¶
MIC0、MIC1、MIC2默认接麦克风，接Line In需要修改板子上分电阻压。参考下图：

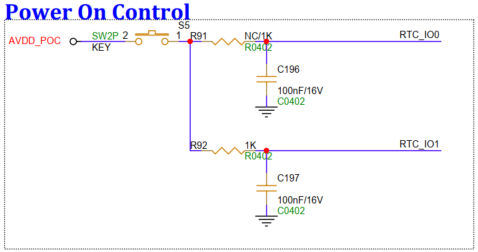

2.2.17. POC开机按键(S5)¶

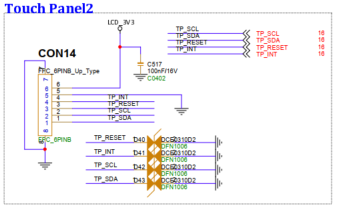

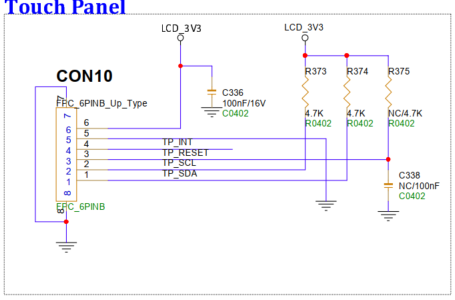

2.2.18. 触摸屏接口(CON10、CON14)¶
触摸屏I2C接口，CON10和CON14共用一组信号，使用时请注意。

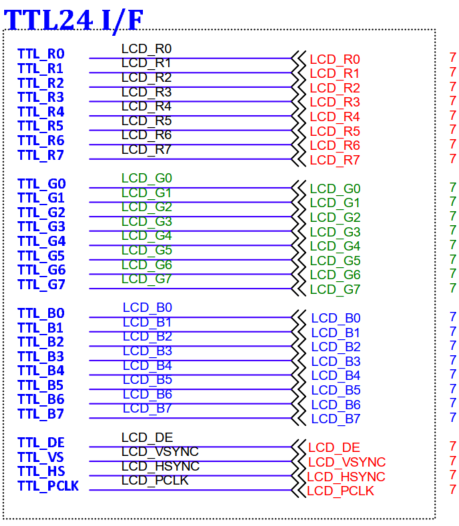

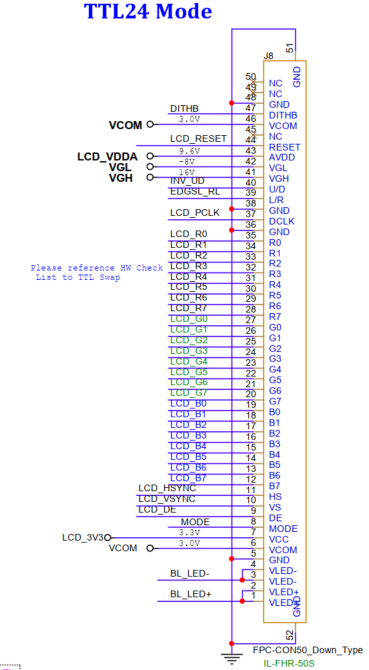

2.2.19. TTL888 Panel(7寸 50Pin)接口(J8)¶
J8引出所有TTL的IO，TTL666/565可以根据此接口做转接板。背光和Reset如右图

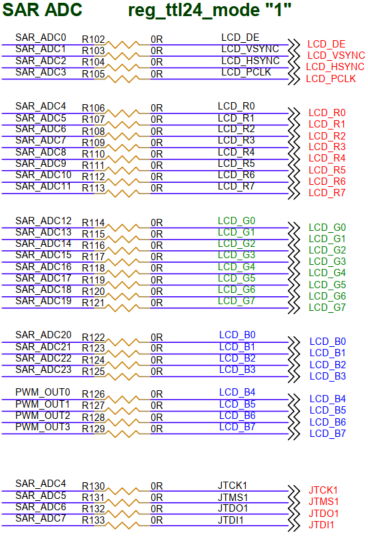

同时ADC/PWM 也预留排针做GPIO，如下图：
SAR/PWM默认接TTL，可以用作GPIO测试。具体丝印参考JP25。
P6：PWM_OUT6
S0：SAR_ADC0

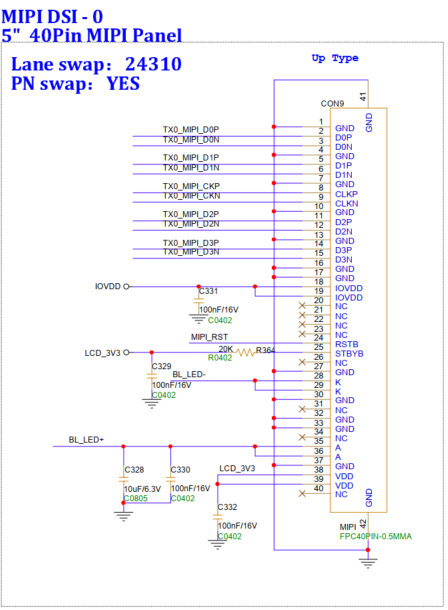

2.2.20. MIPI Pane(5寸 40Pin)接口(CON9)¶
CON9兼容大部分40Pin MIPI Panel接口（LX50HDH40118-V0），背光和Reset和TTL共用。

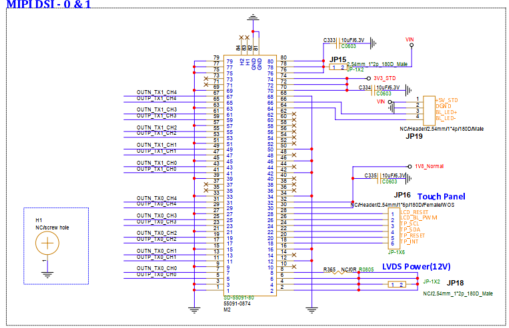

2.2.21. MIPI/LVDS高速预留座(M2)¶
可以使用转板进行验证。
2.2.22. VCOM分压调整(VR1)¶
针对不同TTL Panel的显示效果，需要微调VR1 VCOM电压。

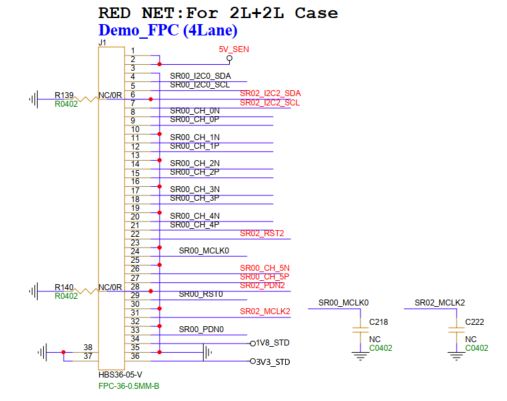

2.2.23. SR00 MIPI RX 4lane(J1)¶
J1接4Lane MIPI Sensor。

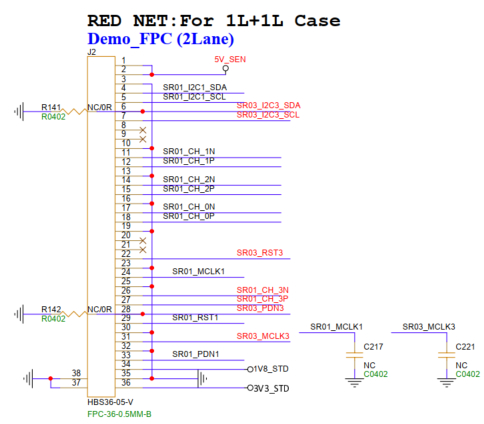

2.2.24. SR01 MIPI RX 2lane(J2)¶
J1默认接2Lane MIPI Sensor.

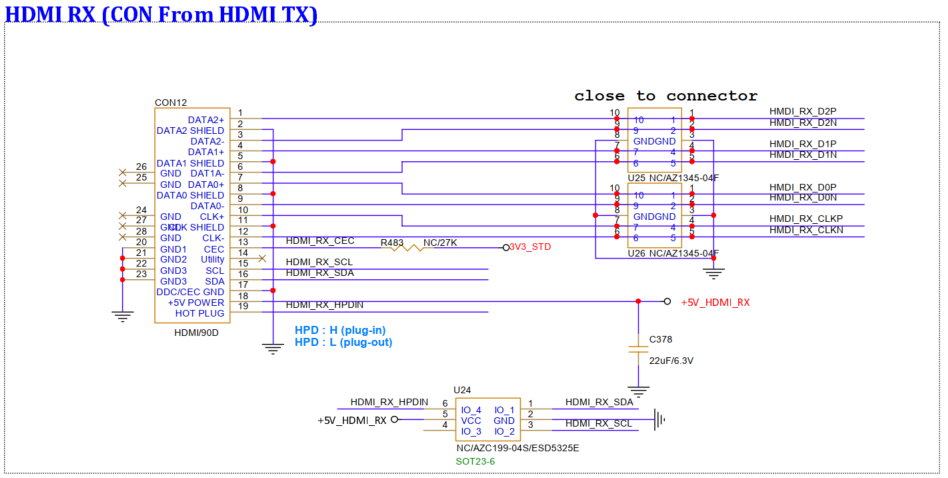

2.2.25. HDMI RX（CON12）¶

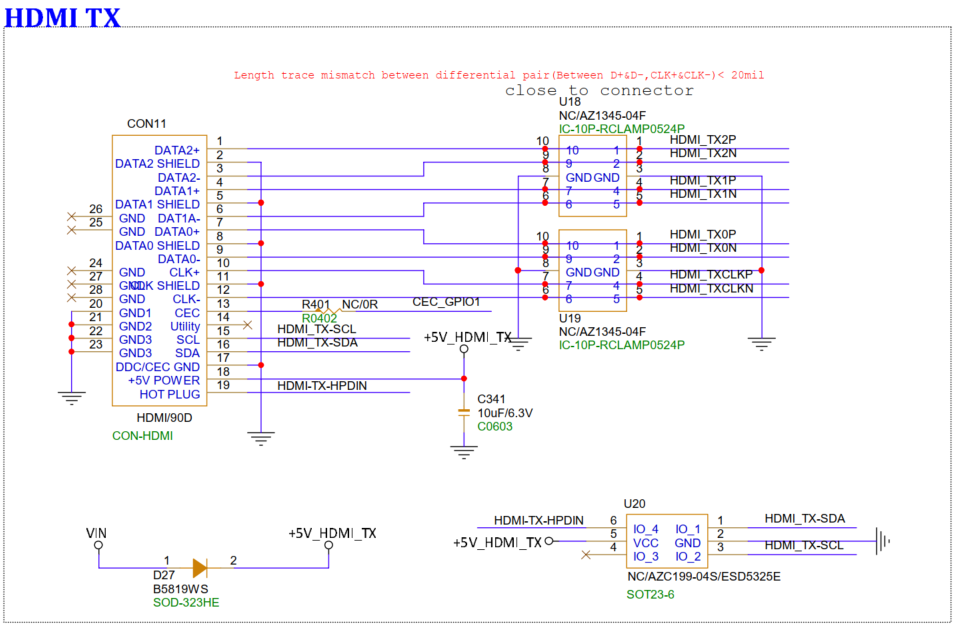

2.2.26. MIPI转HDMI TX（CON11）¶

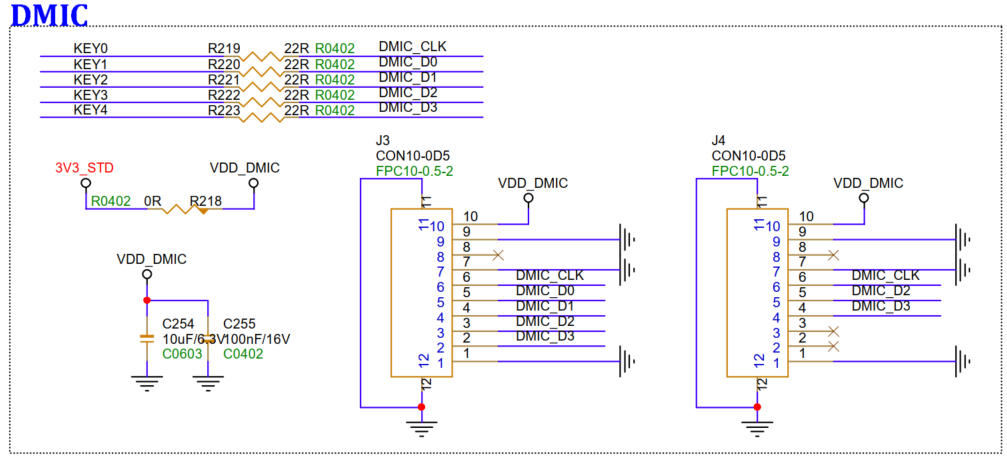

2.2.27. DMIC(J3、J4)¶
最多支持8ch DMIC，J3和J4不可同时使用。

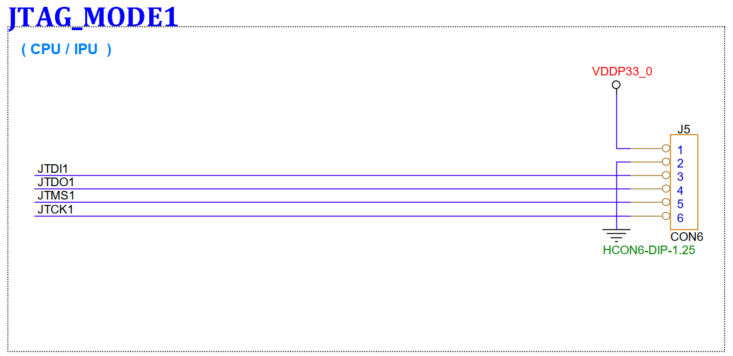

2.2.28. JTAG Mode1（J5）¶
J5接口和TTL接口有信号复用的情况，使用时请注意不能同时使用。

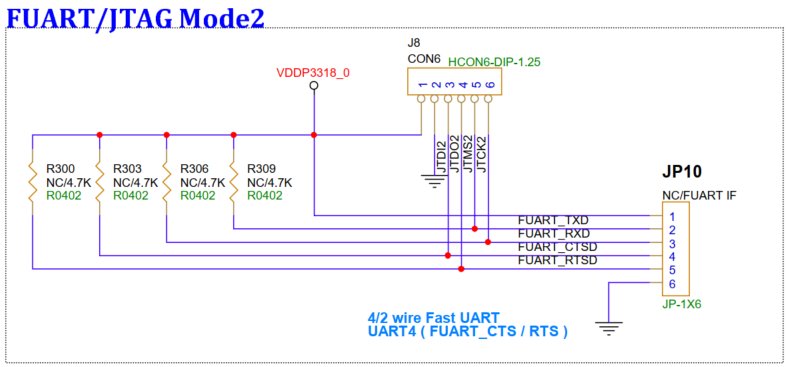

2.2.29. JTAG Mode2（J6）¶
如上图所示，JTAG Mode2（J6）和FUART（JP14）共用一组信号。
2.2.30. PWM/SAR 预留调试接口（JP25）¶
SAR/PWM默认接TTL，可以用作GPIO测试。具体丝印参考JP25。

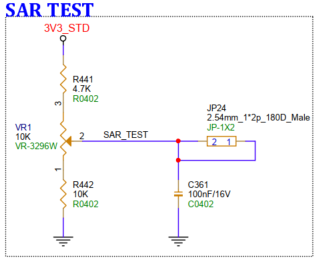

2.2.31. SAR Input测试（JP24）¶
JP24接变阻器，可以JP24杜邦线接到SAR口（JP25），通往调整变阻器，进行 SAR输入测试。

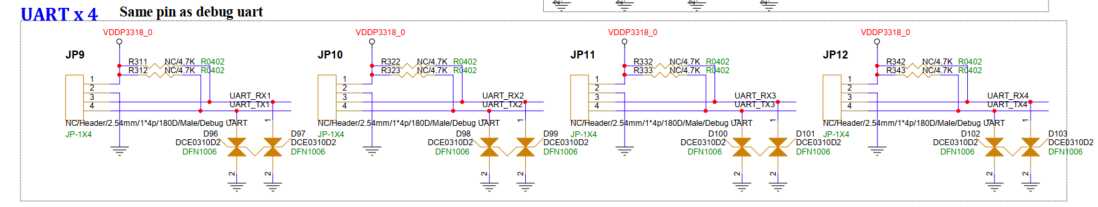

2.2.32. UART接口（JP9/JP10/JP11/JP12）¶
预留UART调试接口
2.2.33. SPDIF TX（SP1）¶
预留SPDIF TX接口
2.2.34. SD socket(SD0)¶
预留SD卡接口，可使用SD卡进行升级

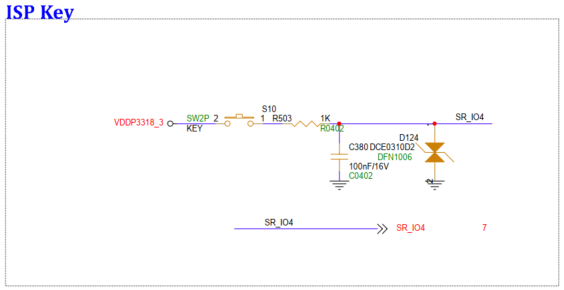

2.2.35. ISP Key(S10)¶
软件uboot下判断按键按下，会进入UFU USB升级模式
