Android Camera启动流程和配置介绍

1. Android Camera Architecture

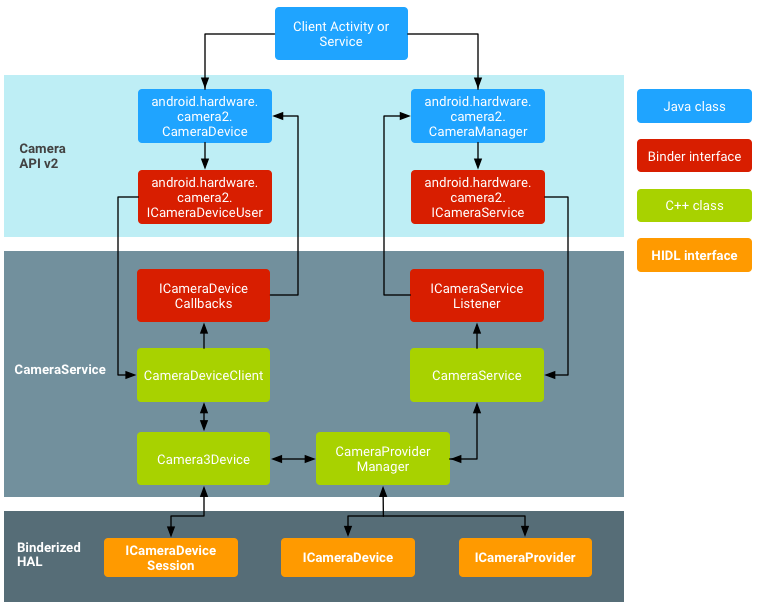

Figure 1: Camera architecture

2. Android Camera HAL3与上层的交互过程

Figure 2: Camera HAL与Framework交互

get_number_of_cameras: 获取camera个数，取值范围从0-N的整数，注意这里只统计built-in camera个数，不包含external camera个数。

get_camera_info: 获取camera信息，主要包括镜头旋转角度、前置还是后置、sensor相关的静态参数（static metadata)

get_vendor_tag_ops: 获取一些函数指针，用于查询厂商的扩展属性

set_callbacks: 设置两个回调函数到HAL，主要用于通知上层摄像头状态改变以及闪光灯状态改变

open: 通过index打开一个camera，返回hw_device_t结构体，上层通过这个结构体可以获取到如下这些HAL提供的API

initialize: 初始化函数，在这里我们会起一个线程，用于分发处理framework层传下来的消息

configure_streams: 新创建一路pipeline或者重置原来已经存在的pipeline。在这个API里面会告知HAL当前Pipeline的宽、高、以及格式信息。这个API必须至少包含一路输出流。同时HAL需要通过对这个API带来的一些参数赋值，比如max_buffers以及usage

construct_default_request_settings: 配置一个标准的捕获配置模板，这里的捕获case包含Preview、Record、Capture等。app层会基于这个settings来做修改，构造最终的捕获设置

process_capture_request: 调用这个API开始获取图片数据。

notify: HAL用于告知framework shutter/metadata/buffer

flush: 调用这个API主要是为了通知HAL尽快把指定设备还在处理的captures尽快返回，以便framework可以通过configure_streams来重新配置Pipeline。

close: 彻底销毁HAL创建的Camera实例

3. Android Camera HAL软件框架

Figure 3: Camera HAL Software Architecture

4. 预览、拍照、录像介绍

4.1. 预览

Preview是Android Camera最基本的功能之一。预览最重要的四个步骤如下：

1）Framework调用 construct_default_request_settings来获取预览这个usecase的默认请求的settings，HAL会返回一个模板Camera Metadata，后续的取数据的设定就是基于这个模板来构造

2）Framework调用configure_streams配置一路预览流，带有operation_mode/stream_type/width/height/format/priv等参数。HAL根据这里面的width/height/format配置MI输出一路流

3）Framework开始不断调用process_capture_request来获取预览流，每个process_capture_request里面都带有camera_metadata，HAL解析camera_metadata并根据camera_metadata做一些参数调整，然后捕获数据

4）HAL通过notify 通知Framework SHUTTER事件，接着调用process_capture_result回调函数将当前帧对应一些设置放在camera_metadata返回给Framework，最后再通过process_capture_result把buffer返回给Framework。

整体流程图如下：

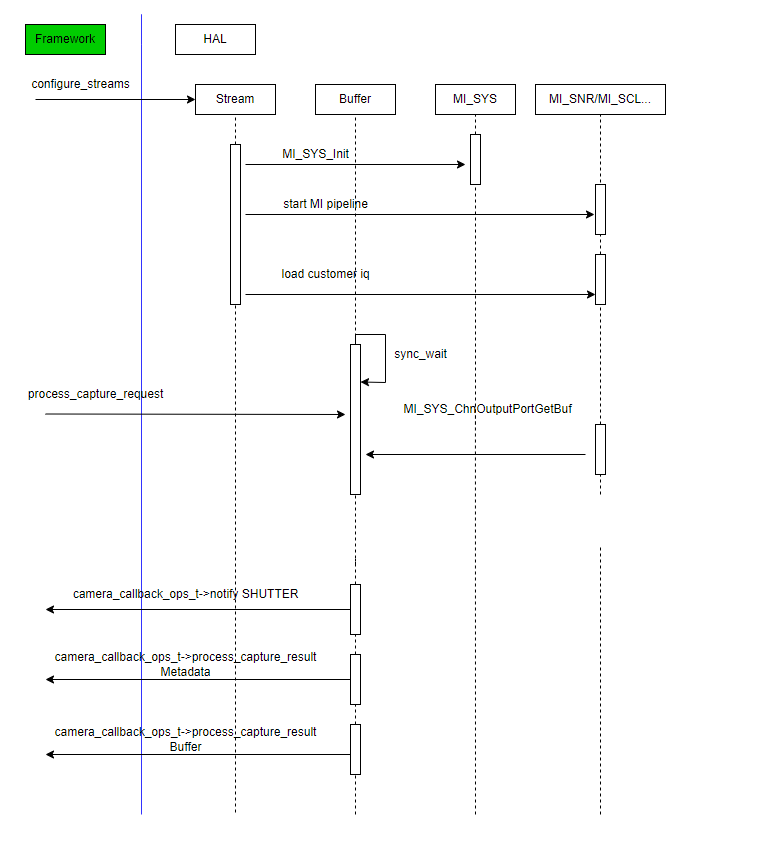

Figure 4: Preview Flow

4.2. 拍照

拍照是Android Camera最基本的功能之一。流程如下：

1）Framework调用 construct_default_request_settings来获取拍照这个usecase的默认请求的settings，HAL会返回一个Camera Metadata，后续的捕获settings就是基于这个模板来构造

2）Framework调用configure_streams配置一路预览流，带有operation_mode/stream_type/width/height/format/priv/等参数。HAL根据这里面的width/height/format配置MI输出一路流。一般配置预览时，会同时配置拍照

3）Framework开始不断调用process_capture_request来获取预览流，每个process_capture_request里面都带有camera_metadata，HAL解析camera_metadata并根据camera_metadata做一些参数调整，然后捕获数据

4）HAL通过notify 通知Framework SHUTTER事件，接着调用process_capture_result回调函数将当前帧对应一些设置放在camera_metadata返回给Framework，最后再通过process_capture_result把buffer返回给Framework。

整体数据流处理流程基本和预览一致，唯一需要注意的有：

1) 拍照有两个实现方式，软编码和硬编码。默认aosp Camera2.apk是走的软编码，由APP决定的

2）如果是走软编码，预览的数据一般是从MI_SCL取NV12数据。如果是硬件编码，需要从MI_VENC获取编码后的es数据，然后按照规则组装成JPEG EXIF

3）对于软编码，上层传下来的format是HAL_PIXEL_FORMAT_YCbCr_420_888，对应的就是NV12的数据。对于走硬件编码，上层传下来的format是HAL_PIXEL_FORMAT_BLOB，拍照的buffer则是width = max.jpeg.size，height=1的buffer类型

JPEG EXIF介绍

我们打开一张JPEG，通过选项可以查看图片的详细信息，如下图：

Figure 5: EXIF 信息

这部分信息就是EXIF信息，是在HAL进行填充的，另外，我们拍完照会有一个缩略图，这个也是在HAL中产生的。所有的EXIF信息、缩略图信息、原JPEG图，组成最终一张完整的带有EXIF的JPEG图上传给APP。APP通过android提供的API可读写到这些信息，如图就是一张完整的带有EXIF的JPEG图：

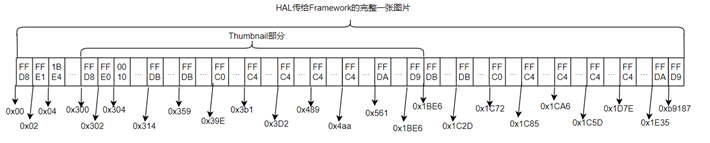

Figure 6: EXIF JPEG数据排列

下图为JPEG Encoder编码出来的es流数据内容，可以看出是没有EXIF信息的，是JFIF格式（JPEG FILE Interchange Format）：

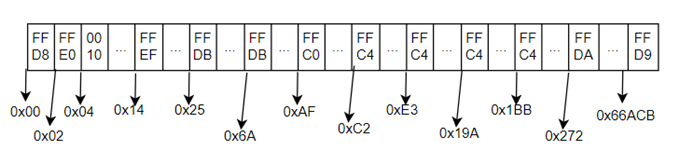

Figure 7: MI VENC编码出来的ES流数据排列

完整的一张JPEG数据，是由一些标记码，EXIF，图片信息组成。图片信息包含原图JPEG信息，Thumbnail是嵌入在其中的缩略图，也是jpeg格式。所有的标记都由0xFF开头，表示一个标记码开始。标记码解释：

1）0xFFD8 ：start of image，图像的开始，2字节

2）0xFFE0：Application 0，JFIF应用程序保留标记0，标记码之后包含九个具体字段：

3）0xFFE1 — 0xFFEF：Application n，其他应用程序保留标记n(n=1---15)，包含两个字段：

4）0xFFDB：DQT，Define Quantization Table，定义量化表；包含具体九个字段：

5）0xFFC0：Start Of Frame，帧图像的开始，包含具体九个字段：

6）0xFFC4：Define Huffman Table，定义Huffman表，包含两个字段：

7）0xFFDD：Define Restart Interval，定义差分编码累计复位的间隔

8）0xFFDA：start of scan，扫描开始，包含具体2个字段，图像数据就是在这里面：

9）0xFFD9：end of image，图像结束

ref: https://www.cnblogs.com/sddai/p/5666924.html

我们JPEG编码器编码出来的是JFIF格式，而android需求的是EXIF格式，两种结构基本样式：

Figure 8: JFIF和EXIF对比

可以看出我们JPEG 编码器的结构JFIF和安卓要求的EXIF差别主要是在APP1和JFIF-APP0这部分，所以假设编码一张图片，流程如下：

1）根据Thumbnail size，编码出一张JFIF缩略图jpg0

2）编码原图，编码出一张JFIF结构的jpg1

3）把jpg1重新组装成带有缩略图的EXIF格式，如上图的EXIF APP1，即SOI-APP1-jpg0-jpg1

对于APP1的内容，主要填充如下tag:

Figure 9: tags

对应HAL实现如下：

1）Framework调用process_capture_request请求一张JPEG数据

2）从MI_SCL获取一张yuv buffer

3）将原图送进SCL，并crop成metadata中要求的thumbnail size

4）编码thumbnail

5）编码原图

6）将EXIF信息、缩略图、原图整合成一张EXIF结构的JPEG图片，并写到buffer_handle_t

7）通过process_capture_result返回给Framework

4.3. 录像

录像是Android Camera最基本的功能之一。对于HAL来说，行为和preview一样，HAL只要负责把YUV数据返回即可。录制的视频编码和保存是在上层完成的。

上层行为：

1）APP通过setPreviewDisplay将预览surface设置给CamerService。

2）APP通过setVideoSource(CAMER)告知创建CameraSource，将camera作为producer。内部将自动创建BufferQueue，连接CameraService作为producer，CameraSource作为consumer。

3）CamerService产生2路stream，1路preview，另1路为recording。

4）media codec从BufferQueue获取数据进行编码

5. camera_configuration.xml 配置文件介绍

camera_configuration.xml是Camera HAL的配置文件，可以在里面添加删减支持的Camera信息，Camera HAL在初始化时会来读取这个配置文件，然后根据配置的Camera信息来配置对应的Pipeline。不同Camera对应的属性值会有不同，需要根据实际进行配置。

camera_configuration.xml配置文件在设备端路径为：/vendor/etc/camera/camera_configuration.xml

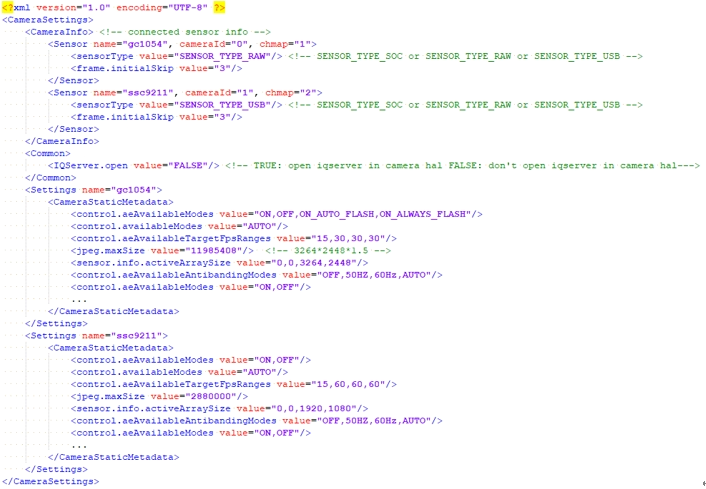

Figure 10: camera_configuration.xml

如Figure 10所示，整个配置文件主要由几个几点组成。根节点是CameraSettings，CameraInfo节点是配置当前设备上要使用的Camera信息。Common节点配置一些功能项，目前只有IQServer一项。Settings节点可以由很多个，表示支持的Camera列表。接下来一一介绍。

5.1. CameraInfo节点

CameraInfo节点表示当前设备接入的Camera信息。实际接入几个Camera，这里就填写几个Sensor节点。字段解释：

name：Camera名称，注意需要跟下面Settings节点的name匹配，否则将会找不到Metadata信息

cameraId：即index，从0开始依次加1递增。当前默认支持两个sensor，0表示Back Camera,1表示Front Camera

chmap：根据实际接在哪个sensor pad填写，计算方法为 chmap = 2^(sensor pad),比如接在sensor pad0，那么chmap就是2的0次方1，接在sensor pad1，那么chmap就是2的1次方2，一次类推

sensorType：camera 类型，分为SENSOR_TYPE_SOC/SENSOR_TYPE_RAW/SENSOR_TYPE_USB三种，根据实际填写即可

frame.initialSkip：由于AE收敛过程导致的颜色异常，可以通过这个值来Skip掉前面未收敛前的帧数

cus3a.enable: 是否使用cus3a

5.2. Common节点

目前只有一项配置，IQServer.open，表示是否打开IQServer

5.3. Settings节点

Settings节点是个很重要的节点，里面包含了name和CameraStaticMetadata。

CameraStaticMetadata是描述Camera的静态能力属性，hal初始化时，上层会通过get_camera_info来获取这些能力属性值。

5.3.1. CameraStaticMetadata介绍

更详细的字段定义请查看官网：https://developer.android.com/reference/android/hardware/camera2/CameraCharacteristics

或者AOSP：system/media/camera/docs/docs.html

以下为部分重要节点介绍：

Settings Values Descriptions
Control.aeAvailableAntibandingModes [AUTO,50HZ,60HZ,OFF] SOC:AUTO
RAW:50HZ,60HZ //以排在首位作为初始化配置
Control.aeAvailableModes [OFF,ON,ON_AUTO_FLASH,ON_ALWAYS_FLASH] OFF:不支持FLASH时设置为OFF
ON/ON_AUTO_FLASH/ON_ALWAYS_FLASH:支持flash时的选项
Control.aeAvailableTargetFpsRanges int32 x 2 x n 这个设置项有多个限制需要注意：
1）录像必需要有一组恒定帧率，加入帧率为x，那就要包含（x,x）
2）录像帧率必须至少一组大于24帧
3）第一组必须Min<=15.所以第一组一般为（15，x）
4）各组帧率需要按升序排列
升序的具体意义为，假设有定义有两组帧率：(min1,max1),(min2,max2)，则max2>=max1,max2==max1时，还需要满足min1 <= min2.
注：min fps可用于控制拍照预览时的最小帧率，也就是控制最大曝光时间，可以根据需要进行调整，但是设置多小会影响拍照速度，但在较暗的情况下能获得更好的预览效果。在设置template时，rk是选择最大的一组，也就是最后一组，从配置来看，都是固定分辨率，比如[30,30],[60,60]
Control.afAvailableModes [AUTO,CONTINUOUS_VIDEO,CONTINUOUTS_PICTURE,OFF] OFF：Camera不支持AF AUTO/CONTINUOUS_VIDEO/CONTINUOUTS_PICTURE/OFF： Camera具有支持AF功能 注：在构造template时，rk的做法是对于STILL_CAPTURE/ZERO_SHUTTER_LAG/PREVIEW，如果支持CONTINUOUTS_PICTURE，则为CONTINUOUS_PICTURE。对于VIDEO_RECORD/VIDEO_SNAPSHOT，如果支持CONTINUOUS_VIDEO,则为CONTINUOUS_VIDEO。对于INTENT_MANUAL，如果支持MODE_OFF，则为MODE_OFF。其他情况下为AUTO。CONTINUOUS_VIDEO表示慢对焦，CONTINUOUS_PICTURE表示快对焦
Control.awbAvailableModes [AUTO,INCANDESCENT(白炽灯),FLUORESCENT(荧光灯),DAYLIGHT(白天),CLOUDY_DAYLIGHT] SOC: AUTO
RAW:AUTO,INCANDESCENT(白炽灯),FLUORESCENT(荧光灯),DAYLIGHT(白天),CLOUDY_DAYLIGHT
Jpeg.maxSize int 计算公式如下：
最大分辨率为：scaler.availableStreamConfigurations中BLOB项最大的分辨
Jpeg.maxSize >= max_blob_w * max_blob_h * 3 / 2
Lens.info.availableApertures todo 可选光圈
lens.info.availableFocalLengths todo 可选焦长
lens.info.miniumFocusDistance 0和非0 0：不支持AF
非0：支持AF时，需要根据模组规格数来设置
scaler.availableMaxDigitalZoom 4 最大缩放倍数，按照以往经验，设置为4倍是比较稳妥的。如果影响帧率，可适当降低缩放倍数
scaler.availableStreamConfigurations format,res,output/input HAL层支持的分辨率列表，有如下限制：
1）需要按照分辨率依次降序排列
2）为了满足CTS要求，需要包含352x288,320x240,176x144配置项
3） 列表中需要支持BLOB，YCbCr_420_888,IMPLEMENTATION_DEFINED三种格式输出配置，三种格式中支持的分辨率要相同，例如
BLOB,1920x1080,OUTPUT,
BLOB,640x480,OUTPUT,
BLOB,352x288,OUTPUT,
BLOB,320x240,OUTPUT,
BLOB,176x144,OUTPUT,
YCbCr_420_888,1920x1080,OUTPUT,
YCbCr_420_888,640x480,OUTPUT,
YCbCr_420_888,352x288,OUTPUT,
YCbCr_420_888,320x240,OUTPUT,
YCbCr_420_888,176x144,OUTPUT,
IMPLEMENTATION_DEFINED,1920x1080,OUTPUT,
IMPLEMENTATION_DEFINED,640x480,OUTPUT,
IMPLEMENTATION_DEFINED,352x288,OUTPUT,
IMPLEMENTATION_DEFINED,320x240,OUTPUT,/br>
IMPLEMENTATION_DEFINED,176x144,OUTPUT
scaler.availableMinFrameDurations format,res,duration
配置scaler.availableStreamConfigurations中各个分辨率下最小帧间隔（即最大帧率），需要满足以下条件：
需要包含scaler.availableStreamConfigurations中定义的所有格式，分辨率，如：
BLOB,1920x1080,33333333,
BLOB,640x480,33333333,
BLOB,352x288,33333333,
BLOB,320x240,33333333,
BLOB,176x144,33333333,
YCbCr_420_888,1920x1080,33333333,
YCbCr_420_888,640x480,33333333,
YCbCr_420_888,352x288,33333333,
YCbCr_420_888,320x240,33333333,
YCbCr_420_888,176x144,33333333,
IMPLEMENTATION_DEFINED,1920x1080,33333333,
IMPLEMENTATION_DEFINED,640x480,33333333,
IMPLEMENTATION_DEFINED,352x288,33333333,
IMPLEMENTATION_DEFINED,320x240,33333333,
IMPLEMENTATION_DEFINED,176x144,33333333"
scaler.availableStallDurations format,res,duration
配置scaler.availableStreamConfigurations中BLOB格式各个分辨率的允许的最大间隔时长，可直接复制scaler.availableMinFrameDuraitions中BLOB选项，也可以设置大于scaler.availableMinFrameDurations中的值，只需要满足小于sensor.info.maxFrameDuration中配置的最大间隔即可。设置大一点有利于CTS拍照相关测试项的稳定性。如：
BLOB,1920x1080,33333333,
BLOB,640x480,33333333,
BLOB,352x288,33333333,
BLOB,320x240,33333333,
BLOB,176x144,33333333"
sensor.info.activeArraySize 0,0,1920,1080 设置成sensor驱动输出的最大分辨率
sensor.info.physicalSize todo sensor的物理尺寸，可从模组规格书中获取，与FOV计算相关
sensor.info.pixelArraySize 1920x1080 设置成sensor驱动输出的最大分辨率
sensor.orientation 0,90,180,270 模组安装方向，可设置0，90，180，270。客户根据摄像头安装方向进行调整，需要通过CTS verifier相关项的测试
flash.info.available TRUE,FALSE FALSE：不支持闪光灯
TRUE： 支持闪光灯
sensorType SENSOR_TYPE_YUV
SENSOR_TYPE_RAW
SENSOR_TYPE_USB
SENSOR_TYPE_SOC：自带ISP的模组，可输出YUV格式，不需要经过主芯片的ISP。走MI流程。
SENSOR_TYPE_RAW：输出raw数据，需要经过主芯片的ISP。走MI流程。
SENSOR_TYPE_USB：usbcam，不需要经过主芯片的ISP，会走V4L2，不走MI流程，所以跟SENSOR_TYPE_SOC区分开来
frame.initialSkip int 打开camera应用时，预览前几帧3A未收敛，可能在不同场景下存在前几帧颜色不对，可以设置过滤前面几帧来避免这个现象。此外，由于CTS很多帧率相关项是以发送固定的request数量，然后得到相应的帧结果时间来统计的，前面几个request结果返回可能会比较慢，也可以通过设置合适的过滤帧数来避免这个问题。
info.supportedHardwareLevel byte 支持的硬件等级，分为FULL 和LIMITED mode，FULL mode需要做到per-frame-control，而我们ISP目前最快也要下一帧才能生效，且3A至少要3帧才能生效。所以我们只能选择LIMITED mode

6. 如何适配一个新的Camera

  1. 配置对应sensor的驱动

    1）sensor driver源码路径在vendor/sigmastar/alkaid/sdk/driver/SensorDriver/drv/src下面，编译完成之后，需要将对应的ko拷贝到aosp/device/sigmastar/pioneer5/kernel下面

    2）sensor driver编译方式：

    source build/envsetup.sh
lunch xxxx
cd vendor/sigmastar/alkaid/sdk/driver/SensorDriver
make

    生成的ko在vendor/sigmastar/alkaid/sdk/driver/SensorDriver/drv/src下

  2. 配置dts

    dts配置请参考Linux上的sensor配置

    修改dts之后需要重新编译kernel

    ./sstar_make.sh -k

  3. 配置camera_configuration.xml

    1）在CameraInfo节点中添加对应新的sensor的节点

    2）配置一个新的Settings节点。

    3）camera_configuration.xml在源码树的位置在/device/sigmastar/pioneer5/product/camera_configuration.xml

  4. 修改/device/sigmastar/pioneer5/modpram.json里面的E_MI_MODULE_ID_SNR节点，如下：

    Figure 11: modparam节点配置

    每一个配置项都是一个数组，数组同一个index对应的是同一个camera配置。比如上图IMX307_HDR对应的chmap是1，mclk是36M，lane_num是4，hdr_lane_num是4，IMX415_HDR对应的chmap是4，mclk用default值，lane_num是4。sensor_name可以从sensor driver里面SENSOR_DRV_ENTRY_IMPL_BEGIN_EX这个宏定义的参数获得

  5. ./sstar_make.sh -a -r重新打包升级

7. IQ调试

由于Android不允许Camera HAL联网，所以iqserver无法在Camera HAL中打开。目前的实现方式是把iqserver放在单独一个可执行文件来单独执行。

代码路径：vendor/sigmastar/hardware/camera/sstar_iqserver

可执行文件在板端的位置： /vendor/bin/sstar_iqserver

使用方式：

  1. 板子联网，确认和iqtool所在电脑互通

  2. 打开iqserver

    cd /vendor/bin

./sstar_iqserver &
或者在camera_configuration.xml中把IQServer.open设置为TRUE，打开camera即可自动打开iqserver

  3. iq tool连接

8. CUS3A 使用

cus3a的代码在vendor/sigmastar/hardware/camera/cus3a ，主要是参考alkaid下isp_cus3a_if.c写的。实现方式如下：

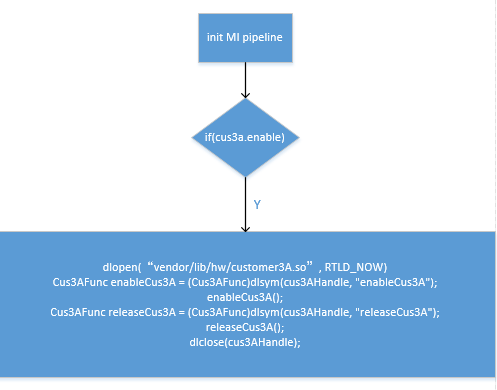

Figure 12: cus3A实现

9. DEBUG相关

  1. 判断进程是否都正常启动

    Figure 13: camera相关进程

  2. dumpsys media.camera

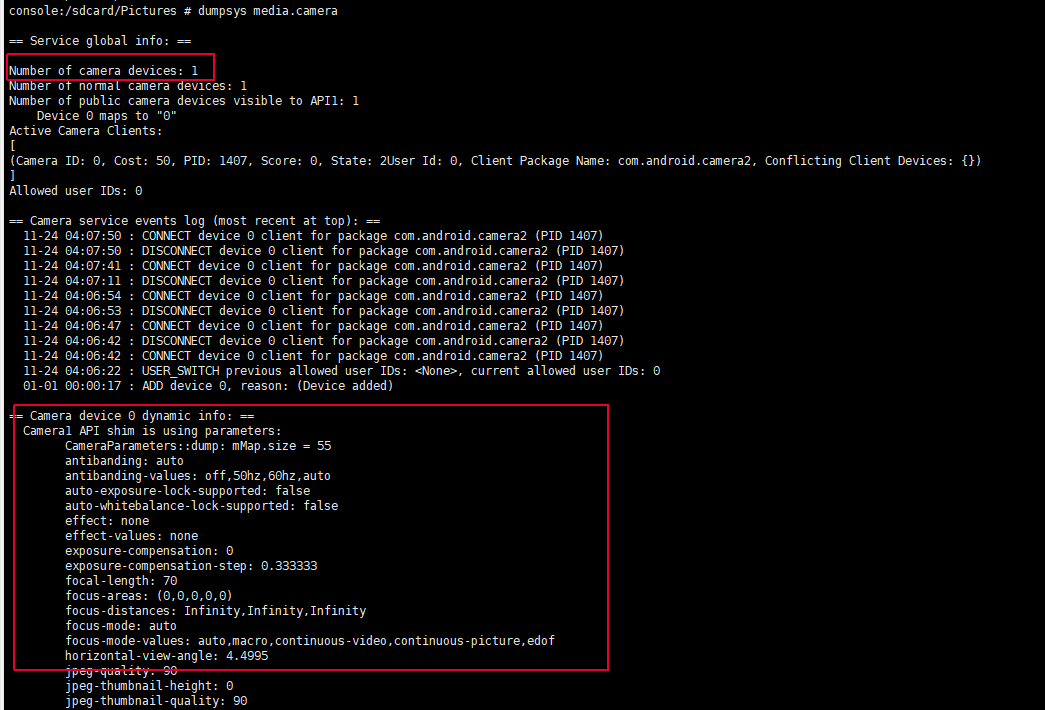

    Figure 14: dumpsys

  3. logcat中搜索带有“CAM_" 的log

10. Misc

主要介绍Camera相关的路径及配置在AOSP的对应位置

  1. device配置：device/sigmastar/pioneer5/pioneer5_sdp/device.mk

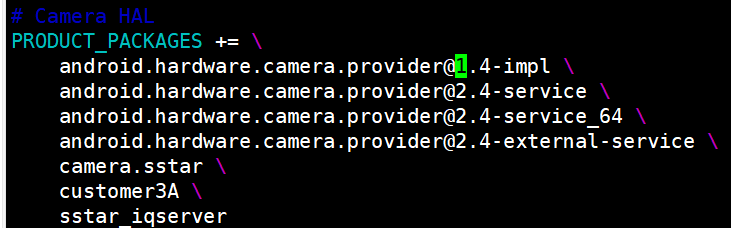

    Figure 15: Device配置

  2. camera_configuration.xml在aosp位置： device/sigmastar/pioneer5/product/camera_configuration.xml

  3. default iqfile以及iqbin在aosp位置： device/sigmastar/pioneer5/sdk下

  4. HAL代码： vendor/sigmastar/hardware/camera
