RISCV_IR使用参考

---

REVISION HISTORY

Revision No.	Description	Date
1.0	Initial release	11/11/2022
1.1	add api explain	05/08/2023

---

1. 概述

IR是通过解析红外接收器接收到的高低电平组合来接受数据的，主要的IR协议格式有NEC、RC5和RC6。

• FreeRTOS项目IR driver文件位于sc/driver/sysdriver/ir文件夹下。

• NoNOS项目IR driver文件位于sc/driver/sysdriver/ir文件夹下。

1.1. IR解码方式

根据当前SigmaStar IR设计，IR_IN信号可以通过四种解码模式进行解码：Full模式、Raw模式、SW模式和RC模式。当IR_IN信号是NEC/NEC-like格式，可以使用Full/Raw/SW模式解码。当IR_IN信号是RC格式，可以用RC/SW模式解码（目前驱动只支持RC5格式）。当IR_IN信号为other格式时，只能使用SW方式解码（需要搭配解码器才可使用）。

• Full mode

  硬件可以识别IR_IN信号格式和用户代码是否填写请求，并向软件发送关键编码。

• Raw mode

  硬件只能识别IR_IN信号格式。它无法知道哪一部分是用户编码或关键编码。这需要由软件来决定。

• SW mode

  硬件无法从IR_IN信号识别任何格式。软件需要解码格式、用户编码和关键编码本身。

• RC mode

  像Full mode，但它用于RC格式。

  从下面框图可以看出，红外译码主要有两种路径。上面的路径是Full/Raw/SW模式，下面的路径是RC模式。



  图1-1 IR decode block diagram

1.2. 各协议电平标准

NEC format:

• Logic0 : 0.56ms high + 0.56ms low

• Logic1 : 0.56ms high + 1.68ms low

• Header code : 9ms high pulse

• Off code : 4.5ms low pulse:

• Customer code : 8-bits customer code + 8-bits inverse or 16-bits customer code

• Command code : 8-bits command code + 8-bits inverse

• Total cycle time : 108ms

• Repeat key : 9ms Header code and 2.5ms Off code



  图1-2 NEC format standard

NEC-like format:

• Logic0 : short high + short low (usually 1:1)

• Logic1 : short high + long low (usually 1:3)

• Header code : ultra long high width

• Off code : ultra long low width

RC5 format:

• Logic0 : 888us high + 888us low (Manchester code)

• Logic1 : 888us low + 888us high (Manchester code)

• Start bits : 2-bits logic1

• Toggle bit : Inverted every time when the key is released and pressed again

• Customer code : 5-bits customer code

• Command code : 6-bits command code

• Total cycle time : 114ms

• If a key is held over 114ms, it will repeat the signal every cycle time



  图1-3 RC5 format standard

RC5-Extend format:

• Same as RC5 expect the second bit of SB is represented the 6^th bit of address code



  图1-4 RC5-Extend format standard

RC6 mode 0 format:

• Logic0 : 444us low + 444us high (Manchester code)

• Logic1 : 444us high + 444us low (Manchester code)

(Note the logic length is half of RC5 format and the level order is opposite)

• Header code : 2.666ms high pulse + 888us low pulse

• Start bit : 1-bit logic1

• Mode bits : 3-bit logic0 (in mode 0)

• Toggle bit : Inverted every time when the key is released and pressed again

• Customer code : 8-bits customer code

• Command code : 8-bits key code

• If a key is held over 114ms, it will repeat the signal every cycle time.



  图1-5 RC6 mode 0 format standard

---

2. RISCV配置

2.1. 配置padmux

IR的padmux配置只需要在对应的chipname.sys的padmux属性添加如下内容：

第一列为引脚索引号，可以在sc//drivers/sysdriver/gpio/hal//{chipname}/pub/gpio.h中查到；

第二列为模式定义，在sc/drivers/sysdriver/gpio/hal/{chipname}/src/mhal_pinmux.c中ST_PadMuxInfo数组里，罗列了所有引脚的复用关系，查询该引脚支持哪些复用功能可以查询该数组；

第三列为引脚及搭配模式的索引名称，可在sc/drivers/sysdriver/padmux/drv/pub/mdrv_puse.h里查询。

1.  PAD_PM_IR_RX         PINMUX_FOR_IR_IN_MODE_1    MDRV_PUSE_IR    //IR0
2.
3.  PAD_OUTP_TX0_CH_0    PINMUX_FOR_IR0_MODE_1      MDRV_PUSE_IR1   //IR1
4.  PAD_SR_IO0           PINMUX_FOR_IR0_MODE_2      MDRV_PUSE_IR1   //IR1
5.  PAD_SAR_ADC_20       PINMUX_FOR_IR0_MODE_3      MDRV_PUSE_IR1   //IR1
6.
7.  PAD_OUTN_TX0_CH_0    PINMUX_FOR_IR1_MODE_1      MDRV_PUSE_IR2   //IR2
8.  PAD_SR_IO1           PINMUX_FOR_IR1_MODE_2      MDRV_PUSE_IR2   //IR2
9.  PAD_SAR_ADC_21       PINMUX_FOR_IR1_MODE_3      MDRV_PUSE_IR2   //IR2
10.
11. PAD_OUTP_TX0_CH_1    PINMUX_FOR_IR2_MODE_1      MDRV_PUSE_IR3   //IR3
12. PAD_SR_IO2           PINMUX_FOR_IR2_MODE_2      MDRV_PUSE_IR3   //IR3
13. PAD_SAR_ADC_22       PINMUX_FOR_IR2_MODE_3      MDRV_PUSE_IR3   //IR3
14.
15. PAD_OUTN_TX0_CH_1    PINMUX_FOR_IR3_MODE_1      MDRV_PUSE_IR4   //IR4
16. PAD_SR_IO3           PINMUX_FOR_IR3_MODE_2      MDRV_PUSE_IR4   //IR4
17. PAD_SAR_ADC_23       PINMUX_FOR_IR3_MODE_3      MDRV_PUSE_IR4   //IR4

2.2. 配置sysdesc

chipname.sys文件位于/sc/driver/sysdriver/sysdesc/hal/chipname/pub,

IR的sysdesc配置只需要在对应的chipname.sys中配置如下信息（可以根据需求选择性配置IR设备的数量，最多可以同时配置5组IR设备）：

<ir0>
    [reg_u32_u16] 0x2007A00 0x200;
    [mode_u32] 1;
    [camclk_u32] CAMCLK_ir;
    [interrupts_u32_u32] INT_FIQ_IR INT_FIQ_IR_RC;
    [header_code_u32_u32] 0x00 0xFF;
    [status_u8] 0;

<ir1>
    [reg_u32_u16] 0x2225800 0x200;
    [mode_u32] 1;
    [camclk_u32] CAMCLK_ir_nonpm0;
    [interrupts_u32_u32] INT_FIQ_IR_NONPM0 0xFFFF;
    [header_code_u32_u32] 0x00 0xFF;
    [status_u8] 0;

<ir2>
    [reg_u32_u16] 0x2225A00 0x200;
    [mode_u32] 1;
    [camclk_u32] CAMCLK_ir_nonpm1;
    [interrupts_u32_u32] INT_FIQ_IR_NONPM1 0xFFFF;
    [header_code_u32_u32] 0x00 0xFF;
    [status_u8] 1;

<ir3>
    [reg_u32_u16] 0x2225C00 0x200;
    [mode_u32] 1;
    [camclk_u32] CAMCLK_ir_nonpm2;
    [interrupts_u32_u32] INT_FIQ_IR_NONPM2 0xFFFF;
    [header_code_u32_u32] 0x00 0xFF;
    [status_u8] 0;

<ir4>
    [reg_u32_u16] 0x2225E00 0x200;
    [mode_u32] 1;
    [camclk_u32] CAMCLK_ir_nonpm3;
    [interrupts_u32_u32] INT_FIQ_IR_NONPM3 0xFFFF;
    [header_code_u32_u32] 0x00 0xFF;
    [status_u8] 0;

IR sysdesc配置说明：

属性	描述	设定值	备注
reg_u32_u16	设定寄存器bank地址	详见上述内容	禁止修改
mode_u32	设定初始化解码模式	1/ 2/ 3对应FULL/ RAW/ RC5	可根据需要修改
camclk_u32	设定时钟源	详见上述内容	不需要更改
interrupts_u32_u32	设定中断号	详见上述内容	不需要更改
header_code_u32_u32	遥控器发送的关键编码及对应的键值	0x00~0XFF，不同遥控器的编码及对应键值不同	可根据需要修改
status_u8	选择是否使能IR驱动	"0"→disable， "1"→enable	可根据需要修改

图2-1 逻辑分析仪解析的遥控器信号

---

3. 调试与测试

3.1. 硬件连接

将红外接收头按照原理图中指示方向连接到开发板。

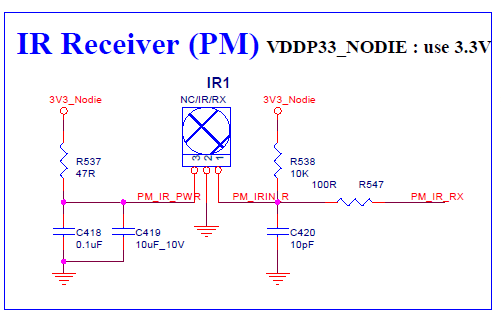

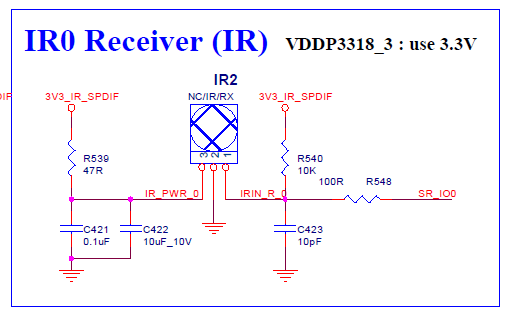

图3-1 IR接收器(group 0)安装示例

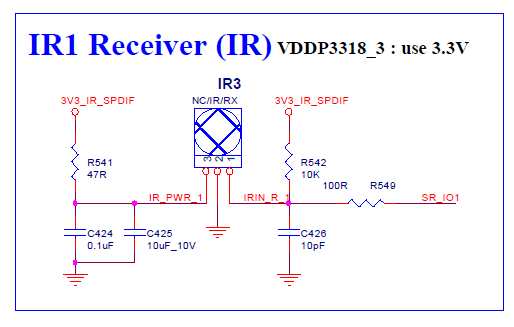

图3-2 IR接收器(group 1)安装示例

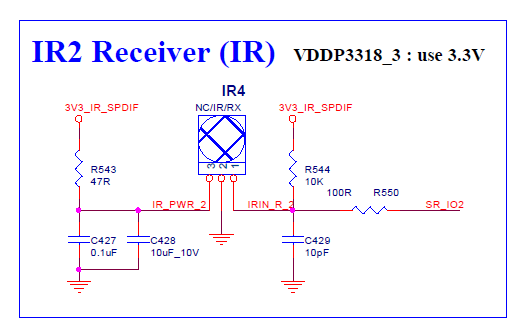

图3-3 IR接收器(group 2)安装示例

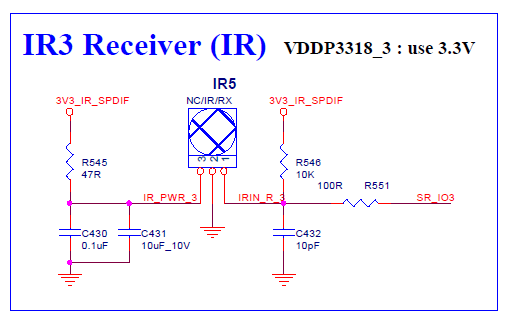

图3-4 IR接收器(group 3)安装示例

图3-5 IR接收器(group 4)安装示例

3.2. API使用说明

/**
 * drv_ir_config - config IR device and select decode mode
 * @group: IR device index;
 * @decode_mode: 0->select FULL MODE; 1->select RAW MODE; 2->select RC5 MODE
 * @ir_handle: function to be called when the IR signal occurs.
 *
 * Returns 0 on success, -IR_CONFIG_ERR if the IR group does not exist.
 */

int drv_ir_config(u32 group, u32 decode_mode, ir_decode ir_handle)
{
    struct ir_hw_decoder *ir_dev = drv_ir_get_addr(group);
    if (ir_dev->group < HAL_IR_GROUP)
    {
        ir_dev->hal_ir_dev->decode_mode = decode_mode;
        ir_dev->calbak_input_key = ir_handle;
        hal_ir_config(ir_dev->hal_ir_dev);
    }
    else
    {
        ir_dbg("fail to change decode mode\n");
        return -IR_CONFIG_ERR;
    }
    return 0;
}

/**
 * drv_ir_key_dequeue - get the IR command code
 * @group: IR device index;
 *
 * Returns command code on decode success, 0 if the IR signal is not generated.
 */

u32 drv_ir_key_dequeue(u32 group)
{
    u32 data = 0x00;
    struct ir_hw_decoder *ir_dev = drv_ir_get_addr(group);
    if (!ir_dev->queue_lock)
        return data;
    if (ir_dev->queue.front == ir_dev->queue.rear)
    {
        ir_dbg("the data queue of ir%u is empty\n", ir_dev->group);
    }
    else
    {
        data = ir_dev->queue.item[ir_dev->queue.front];
        ir_dev->queue.front = (ir_dev->queue.front + 1) % DRV_IR_MAXQUEUE;
    }
    ir_dev->queue_lock = 0;
    return data;
}

3.3. Demo application

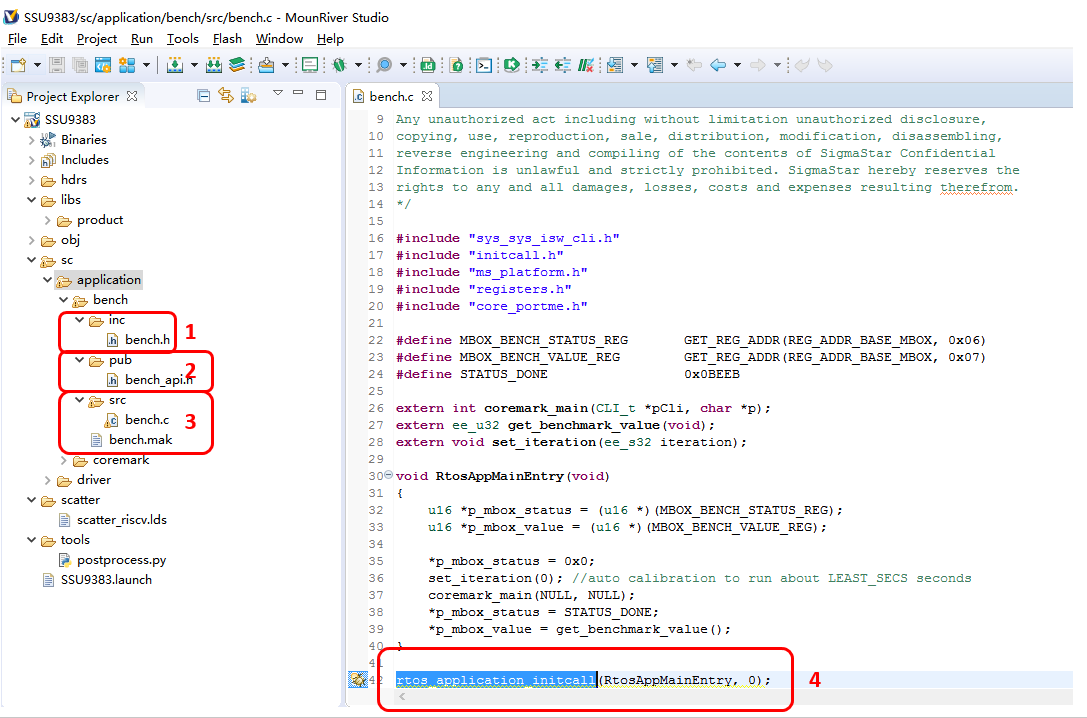

图3-6 Demo application介绍

• 目录1，inc，存放的是模块(module)内部的头文件，不被其他模块使用的头文件

• 目录2，pub，存放的是会被其他模块使用的头文件

• 目录3，src，则是模块的源代码文件

• 函数4，rtos_application_initcall()，用来指定application模块的入口函数，第一个参数是函数名，第二个参数用于设置模块入口函数的执行顺序，一般都配置为0，当存在多个application模块时，可以通过配置参数0，1，2，3来决定application函数的执行顺序

• Bench模块的入口函数RtosAppMainEntry()只是单纯的调用coremark_main()函数，执行coremark操作

3.4. FreeRTOS Demo的使用

demo源码位于sc/driver/sysdriver/ir/drv/src/drv_ir_test.c，烧录后可在命令行输入命令:ir [group_id] [decode_mode]，按下按键即可获取遥控器关键编码：

#include "drv_ir.h"
#include "sys_sys_isw_cli.h"

#define __VER_IR__ //决定是否启用IR命令行
#if defined(__VER_IR__)
void ir_get_value(struct sstar_ir_dev *ir_dev) //ir_decode
{
    u32 data;
    data = drv_ir_key_dequeue(ir_dev);
    if(data)
        printf("IR%u KEY VALUE [0x%x]\n", ir_dev->group, data);
        //data即遥控器关键编码
    return;
}

static int _IRTest(CLI_t *pCli, char *p)
{
    u32 group_id;
    u32 decode_mode;
    struct sstar_ir_dev *ir_dev = NULL;

    if(CliTokenCount(pCli) == 2)
    {
        if (CliTokenPopNum(pCli, &group_id, 0) != eCLI_PARSE_OK)
            goto _IR_HELP_EXIT;
        if (CliTokenPopNum(pCli, &decode_mode, 0) != eCLI_PARSE_OK)
            goto _IR_HELP_EXIT;

        cliPrintf("group_id:%d, decode_mode:%d\n", group_id, decode_mode);
        //eg: ir 0 1
        //group_id:0~4， decode_mode：1/2/3对应FULL/RAW/RC5
        ir_dev = drv_ir_get_addr(group_id);
        if (!ir_dev)
        {
            cliPrintf("ir group inexistence\n");
            return eCLI_PARSE_ERROR;
        }
        ir_dev->decode_mode = decode_mode;
        ir_dev->calbak_input_key = ir_get_value;
        if (drv_ir_config(ir_dev))
        {
            cliPrintf("ir group inexistence\n");
            return eCLI_PARSE_ERROR;
        }
    }
    else
    {
    _IR_HELP_EXIT:
        cliPrintf("Plz key in : ir [group_id] [decode_mode] \n");
        return eCLI_PARSE_INVALID_PARAMETER;
    }

    return eCLI_PARSE_OK;

}
SS_RTOS_CLI_CMD(ir,
        "Infrared receiver setup ",
        "",
        _IRTest);
#endif

3.5. NoNOS Demo的使用

demo源码位于sc/driver/sysdriver/ir/drv/src/ir_ut.c，将该源码按照3.2的方法填充到bench.c

#include "sys_sys_isw_cli.h"
#include "ms_platform.h"
#include "registers.h"
#include "core_portme.h"
#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <string.h>
#include "drv_ir.h"
#include "initcall.h"

#define MODE     1 //解码模式
#define IR_GROUP 5 //决定启动几组IR设备

void ir_get_value(struct sstar_ir_dev *ir_dev)
{
    u32 data;
    data = drv_ir_key_dequeue(ir_dev);
    if(data)
        printf("IR%u KEY VALUE [0x%x]\n", ir_dev->group, data);
    return;
}

int RtosAppMainEntry(void)
{
    u32 i;
    u32 DecoMode;
    u32 IRGroupId[IR_GROUP];
    struct sstar_ir_dev *ir_dev[IR_GROUP];

    DecoMode = MODE;
    for(i = 0; i < sizeof(IRGroupId) / sizeof(IRGroupId[0]); i++ )
    {
        IRGroupId[i] = i;
    }

    drv_ir_probe();
    for(i = 0; i < sizeof(IRGroupId) / sizeof(IRGroupId[0]); i++)
    {
        ir_dev[i] = drv_ir_get_addr(IRGroupId[i]);
        if (!ir_dev[i])
        {
            printf("ir group[%u] inexistence\n", i);
            return -1;
        }
        ir_dev[i]->decode_mode = DecoMode;
        ir_dev[i]->calbak_input_key = ir_get_value;
        drv_ir_config(ir_dev[i]);
    }
    while(1);

    return 0;

}

rtos_application_initcall(RtosAppMainEntry, 0);
