PM8051 使用指南

1. 概述

本文主要介绍PM8051单片机即mcu在u-boot和kernel下的使用方法。

2. u-boot 下使用 mcu

u-boot下支持在 dts、cmdline 和 bootargs 中配置 mcu 功能，配置生效的优先级如下：cmdline > bootargs > dts 。在系统上电时，首先会先从 dts 中读取 mcu 的配置，然后会根据 bootargs 修改 mcu 配置，最后可以使用 cmdline 中的 mcu 命令修改 mcu 配置。

2.1. dts 配置

如下为 u-boot 下支持的所有配置属性：

mcu: mcu {
            compatible = "sstar,mcu";
            reg = <0x1F006204 0x60>;
            ir-mode = "nec";
            ir-key-table = <0x00 0xA8>, <0x80 0x46>, <0x14 0x0C>;
            cec-pad = <PAD_PM_PWM1>;
            cec-opcode-table = <0x0D>, <0x82>, <0x04>;
            gpio-edge-rising;
            gpio-table = <PAD_PM_GPIO3>;
            sar0-ref-1v;
            sar0-low-threshold = <500>;
            sar0-high-threshold = <600>;
            sar1-ref-1v;
            sar1-low-threshold = <500>;
            sar1-high-threshold = <600>;
            status = "okay";
        };

各个属性的功能含义以及取值范围如下：

属性
类型
值
compatible string
  • sstar,mcu：驱动的匹配字符，需与驱动中的匹配字符串一致
    		•
    reg < u32 u32 >
  • < 0x1F006204 0x60 >：驱动储存配置的寄存器，需与 mcu 固件中的地址一致
    		•
    ir-mode string
  • “nec”：配置 ir 协议为 nec 协议
  • “rc5”：配置 ir 协议为 rc5 协议
    		•
    ir-key-table < u32 u32 >
  • < customer-code key-value >：对于 nec 协议，第一个参数为客户码（customer code），第二个参数为键值（key value）
  • < address key >：对于 rc5 协议，第一个参数为地址位，第二个参数为命令位
    		•
    cec-pad < u32 >
  • 配置 mcu 检测 cec 信号的引脚，只支持 PM domain 的引脚，可以配置的值参考 drivers/sstar/include/pioneer5/gpio.h 中 PAD_PM 开头的宏定义
    		•
    cec-opcode-table < u32 >
  • 配置 cec 唤醒的操作码
    		•
    gpio-edge-rising bool
  • 默认为下降沿时唤醒，如果声明 gpio-edge-rising 属性，则将 gpio 唤醒边沿更改为上升沿（rising）
    		•
    gpio-table < u32 >
  • 配置支持唤醒的引脚，可以配置多根引脚，以逗号隔开
    		•
    sar0-ref-1v bool
  • 设置对应通道 sar 的参考电压为 1v 默认为 1v8
    		•
    sar0-low-threshold < u32 >
  • 设置对应通道 sar 的唤醒范围的下限，当 sar 引脚采集到的电压在上下限范围内时唤醒，设置值和电压的对应关系为：<voltage> = <value> / <1024> * <ref_voltage> 例如： 设置为 <500> 参考电压为 1v8 时对应的电压下限为 879 mv
    		•
    sar0-high-threshold < u32 >
  • 设置对应通道 sar 的唤醒范围的上限，当 sar 引脚采集到的电压在上下限范围内时唤醒
    		•
    sar1-low-threshold < u32 >
  • 设置对应通道 sar 的唤醒范围的下限，当 sar 引脚采集到的电压在上下限范围内时唤醒
    		•
    sar1-high-threshold < u32 >
  • 设置对应通道 sar 的唤醒范围的上限，当 sar 引脚采集到的电压在上下限范围内时唤醒
    		•
    status string
  • 驱动的总开关
    		•

    2.2. bootargs 配置

    bootargs 配置功能用于动态配置 mcu 唤醒功能，并且可以在掉电后可以保存，以下是完整的配置命令：

    mcu=ir:enable=on,mode=rc5,table=<0-0x00-0xa9-0x0090>,<1-0x80-0x0d-0x0090>,
cec:enable=on,pad=PAD_PM_PWM0,table=<0-0xa0>,<1-0xb0>,
gpio:edge=rising,enable=<PAD_PM_PWM1-on>,table=<PAD_PM_PWM1-0x008f>,
sar:enable=<0-on>,<1-off>,ref=<0-1800>,<1-1000>,threshold=<0-500-600>,<1-700-800>

    配置的格式以 “:” 和 “,” 作为分割符，格式为 <ip>:<cmd>=<content>，<ip> 只需要第一个设置指定即可，该命令支持的所有值如下：

    模块 功能 内容 例子
    ir enable
  • on：开启 ir 唤醒功能
  • off：关闭 ir 唤醒功能
    		•
  • enable=on
  • enable=off
    		•
    mode
  • nec：配置 ir 唤醒协议为 nec
  • rc5：配置 ir 唤醒协议为 rc5
    		•
  • mode=nec
  • mode=rc5
    		•
    table
  • < index-customer-key-report >：第一个参数为配置的序号，从零开始；第二个参数为客户码（nec）或地址位（rc5）；第三个参数为键值；第四个参数为注册到 kernel 输入子系统上报的码值
    		•
  • table=< 0-0x00-0xa9-0x0090 >,< 1-0x80-0x0d-0x0090 >
    		•
    cec enable
  • on：开启 cec 唤醒功能
  • off：关闭 cec 唤醒功能
    		•
  • enable=on
  • enable=off
    		•
    pad
  • pad：配置 mcu 检测 cec 信号的引脚，只支持 PM domain 的引脚，可以配置的值参考 drivers/sstar/include/pioneer5/gpio.h 中 PAD_PM 开头的宏定义，或者宏定义的值（十进制）
    		•
  • pad=PAD_PM_PWM0
  • pad=25
    		•
    table
  • < index-opcode-report >：第一个参数为配置的序号，从零开始；第二个参数为操作码；第三个参数为注册到 kernel 输入子系统上报的码值
    		•
  • table=< 0-0xa0 >,< 1-0xb0 >
    		•
    gpio enable
  • < index-on/off >：配置是否使能 gpio 唤醒功能，第一个参数为 gpio 的名称或索引值，可以配置的值参考 drivers/sstar/include/pioneer5/gpio.h 中 PAD_PM 开头的宏定义，或者宏定义的值（十进制）
    		•
  • enable=< PAD_PM_PWM1-on >，< PAD_PM_GPIO0-off >
    		•
    edge
  • falling：配置 gpio 为下降沿时唤醒
  • rising：配置 gpio 为上升沿时唤醒
    		•
  • edge=falling
  • edge=rising
    		•
    table
  • < index-report >：配置引脚唤醒时上报给输入子系统的码值
    		•
  • table=< PAD_PM_PWM1-0x008f >
    		•
    sar enable
  • < ch-on/off >：配置是否使能特定通道的 sar 唤醒功能
    		•
  • enable=< 0-on >,< 1-off >
    		•
    ref
  • < ch-ref >：配置特定通道 sar 的参考电压，参考电压的取值为 1000 或 18000
    		•
  • ref=< 0-1000 >,< 1-1800 >
    		•
    threshold
  • < ch-low-high >：配置特定通道 sar 唤醒的阈值，计算方式同上
    		•
  • threshold=< 0-500-600 >,< 1-500-600 >
    		•

    2.3. cmdline 配置

    目前与 mcu 相关的命令有两条：pm 和 mcu。

    pm 命令的使用方法为：

    pm [event]
    • pm：输入 pm 命令时会判断是否为 ac on 如果是 ac on 开机则进入待机
    • pm event：获取唤醒源

    mcu 命令的使用方法：

    mcu - <ip> <cmd> [<value>]

Usage:
mcu <ip> <cmd> [<value>] - get/set current mcu configurations
- <ip>    : ir cec gpio sar
- <cmd>   : ir   - enable mode table
            cec  - enable pad table
            gpio - enable edge
            sar  - enable ref threshold
- <value> : ir & cec   enable - <on/off>
            gpio & sar enable - <ch> <on/off>
            ir mode   - <nec/rc5>
            ir table  - <no> <customer> <key>
            cec pad   - <pad name>/<pad index>
            cec table - <no> <opcode>
            gpio edge - <rising/falling>
            sar ref   - <ch> <1000/1800>
            sar threshold - <ch> <low> <high>

    命令的使用方法参考 mcu 命令的 help 文本，各个参数的含义可以参考 2.1. dts 配置 和2.2. bootargs 配置

    3. kernel 下使用 mcu

    kernel 下支持在 dts、bootargs 和 sysfs 中配置 mcu 功能，配置生效的优先级如下：sysfs > bootargs > dts 。在系统上电时，首先会先从 dts 中读取 mcu 的配置，然后会根据 bootargs 修改 mcu 配置，最后可以使用 sysfs 中 /sys/class/mstar/mcu 下的各个节点修改 mcu 配置。

    3.1. dts 配置

    如下为 u-boot 下支持的所有配置属性：

    mcu: mcu {
            compatible = "sstar,mcu";
            reg = <0x1F006204 0x60>;
            ir-mode = "nec";
            ir-key-table = <0x00 0xA8 KEY_WAKEUP>, <0x80 0x46 KEY_WAKEUP>;
            cec-pad = <PAD_PM_PWM1>;
            cec-opcode-table = <0x0D>,<0x82>,<0x04>;
            gpio-edge-rising;
            gpio-table = <PAD_PM_GPIO3 KEY_WAKEUP>;
            sar0-ref-1v;
            sar0-low-threshold = <500>;
            sar0-high-threshold = <600>;
            sar1-ref-1v;
            sar1-low-threshold = <500>;
            sar1-high-threshold = <600>;
            status = "okay";
        };

    kernel 下的 dts 配置与 u-boot 的 dts 属性高度相似，kernel 下 ir 和 gpio 支持在唤醒后向输入子系统上报码值，所以在 dts 需要多配置不同键值或 gpio 需要上报的码值，除此以外，大部分属性与 u-boot 下保持一致，如下只列举不一致部分，一致部分请参考  2.1. dts 配置

    属性
    类型
    		 值
    ir-key-table < u32 u32 u32 >
  • < customer-code key-value report code >：对于 nec 协议，第一个参数为客户码（customer code），第二个参数为键值（key value），第三个参数为上报到输入子系的码统值
  • < address key >：对于 rc5 协议，第一个参数为地址位，第二个参数为命令位，第三个参数为上报到输入子系统的码值
    		•
    gpio-table < u32 u32 >
  • < gpio report-code >：配置支持唤醒的引脚和对应上报到输入子系统的码值，可以配置多根引脚，以逗号隔开；第一个参数为 gpio 的名字或序号，第二个参数为上报到输入子系统的码值
    		•

    3.2. bootargs 配置

    bootargs 在 u-boot 和 kernel 之间是共享的，所以 kernel 下 bootargs 的配置与 u-boot 完全一样，可以参考：2.2. bootargs 配置

    3.3. sysfs 配置

    kernel 下 mcu 配置相关的节点主要在 /sys/class/mstar/mcu 目录下，/sys/class/mstar/mcu 下的目录结构为：

    .
├── ir
│   ├── enable
│   ├── mode
│   └── table
├── cec
│   ├── enable
│   ├── pad
│   └── table
├── gpio
│   ├── enable
│   ├── edge
│   └── table
├── sar
│   ├── enable
│   ├── ref
│   └── threshold
└── wakeup_event

    查看 ir 唤醒使能状态：

    / # cat /sys/class/mstar/mcu/ir/enable
1

    修改 ir 唤醒状态：

    / # echo 0 > /sys/class/mstar/mcu/ir/enable
/ # echo 1 > /sys/class/mstar/mcu/ir/enable

    查看 ir 唤醒协议：

    / # cat /sys/class/mstar/mcu/ir/mode
nec

    修改 ir 唤醒协议：

    / # echo rc5 > /sys/class/mstar/mcu/ir/mode
/ # echo nec > /sys/class/mstar/mcu/ir/mode

    查看 ir 键值等配置：

    / # cat /sys/class/mstar/mcu/ir/table
customer code   key value   report code

----------------------------------------

    0x00          0xa8        0x008f
    0x80          0x46        0x008f
    0x11          0x0c        0x008f

    修改 ir 键值等配置：

    / # echo <index> <customer code> <key value> <report code> > cat /sys/class/mstar/mcu/ir/table
    • <index>：序号从 0 开始，每次只能添加一个，例如当前配置最大的序号为2，则只能增加 3 或者修改 0  1 2 的信息。
    • <customer code>：nec 协议的客户码 / rc5 协议的地址位
    • <key value>：红外的键值
    • <report code>：输入子系统的上报键值

    例如：

    / # echo 0 0x80 0x11 0x008f > cat /sys/class/mstar/mcu/ir/table

    查看 cec 使能状态：

    / # cat /sys/class/mstar/mcu/cec/enable
1

    修改 cec 唤醒状态：

    / # echo 0 > /sys/class/mstar/mcu/cec/enable
/ # echo 1 > /sys/class/mstar/mcu/cec/enable

    查看 cec 唤醒引脚：

    / # cat /sys/class/mstar/mcu/cec/pad
PAD_PM_PWM1

    修改 cec 唤醒引脚：

    / # echo PAD_PM_I2CM_SCL > /sys/class/mstar/mcu/cec/pad
/ # echo 35 > /sys/class/mstar/mcu/cec/pad

    查看 cec 操作码配置：

    / # cat /sys/class/mstar/mcu/cec/table
0x0d 0x82 0x04 0x83

    修改 cec 操作码配置：

    / # echo <index> <opcode> > /sys/class/mstar/mcu/cec/table
    • <index>：序号从 0 开始，每次只能添加一个，例如当前配置最大的序号为2，则只能增加 3 或者修改 0  1 2 的信息。
    • <opcode>：cec 操作码

    例如：

    / # echo 1 0x04 > /sys/class/mstar/mcu/cec/table

    查看 gpio 使能状态：

    / # cat /sys/class/mstar/mcu/gpio/enable
PAD_PM_PWM0     [0]  PAD_PM_PWM1     [0]  PAD_PM_I2CM_SCL [0]
PAD_PM_I2CM_SDA [0]  PAD_PM_UART_RX0 [0]  PAD_PM_UART_TX0 [0]
PAD_PM_IR_RX    [0]  PAD_PM_GPIO0    [0]  PAD_PM_GPIO1    [0]
PAD_PM_GPIO2    [0]  PAD_PM_GPIO3    [1]  PAD_PM_GPIO4    [0]
PAD_PM_GPIO5    [0]  PAD_PM_SPI_WPZ  [0]  PAD_PM_SPI_DO   [0]
PAD_PM_SPI_CZ   [0]  PAD_PM_SPI_HLD  [0]  PAD_PM_SPI_CK   [0]
PAD_PM_SPI_DI   [0]  PAD_SAR_GPIO0   [0]  PAD_SAR_GPIO1   [0]

    修改 gpio 使能状态：

    / # echo PAD_PM_PWM1 1 > /sys/class/mstar/mcu/gpio/enable
/ # echo 25 1 > /sys/class/mstar/mcu/gpio/enable

    查看 gpio 唤醒边沿设置：

    / # cat /sys/class/mstar/mcu/gpio/edge
PAD_PM_PWM1   [R]

    修改 gpio 唤醒边沿设置：

    / # echo PAD_PM_PWM1 falling > /sys/class/mstar/mcu/gpio/edge
/ # echo PAD_PM_PWM1 rising > /sys/class/mstar/mcu/gpio/edge

    查看 gpio 上报输入子系统码值：

    / # cat /sys/class/mstar/mcu/gpio/table
    gpio name      report code

-------------------------------

PAD_PM_GPIO3        0x008f

    修改 gpio 上报输入子系统码值：

    / # echo <index> <report code> > /sys/class/mstar/mcu/gpio/table

    例如：

    / # echo PAD_PM_GPIO3 0x008f > /sys/class/mstar/mcu/gpio/table
/ # echo 35 0x008f > /sys/class/mstar/mcu/gpio/table

    查看 sar 唤醒使能状态：

    / # cat /sys/class/mstar/mcu/sar/enable
SAR0 [1]  SAR1 [1]

    修改 sar 唤醒使能状态：

    / # echo <ch> <0/1> > /sys/class/mstar/mcu/sar/enable

    例如：

    / # echo 0 1 > /sys/class/mstar/mcu/sar/enable

    查看 sar 参考电压状态：

    / # cat /sys/class/mstar/mcu/sar/ref
SAR0 [1000]  SAR1 [1000]

    修改 sar 参考电压状态：

    / # echo <ch> <1000/1800> > /sys/class/mstar/mcu/sar/ref

    例如：

    / # echo 0 1800 > /sys/class/mstar/mcu/sar/ref

    查看 sar 阈值设置：

    / # cat /sys/class/mstar/mcu/sar/threshold
SAR0 [500-600]  SAR1 [500-600]

    修改 sar 阈值设置：

    / # echo <ch> <low> <high> > /sys/class/mstar/mcu/sar/threshold

    例如：

    / # echo 0 500 600 > /sys/class/mstar/mcu/sar/threshold

    4. PM8051源码编译

    使用IDE工具Keil uVersion5来编译。

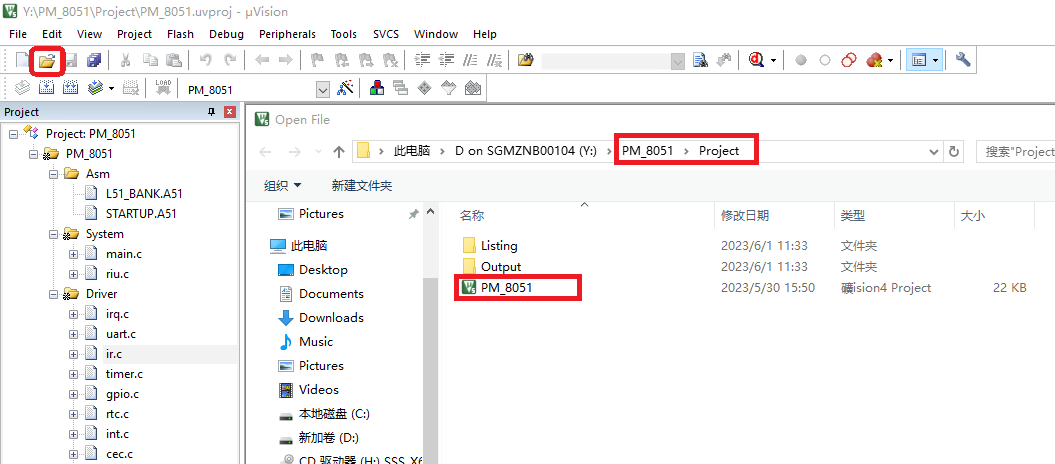

    4.1 打开已有工程

    工程路径：vendor\sigmastar\PM_8051\PM_8051.uvproj

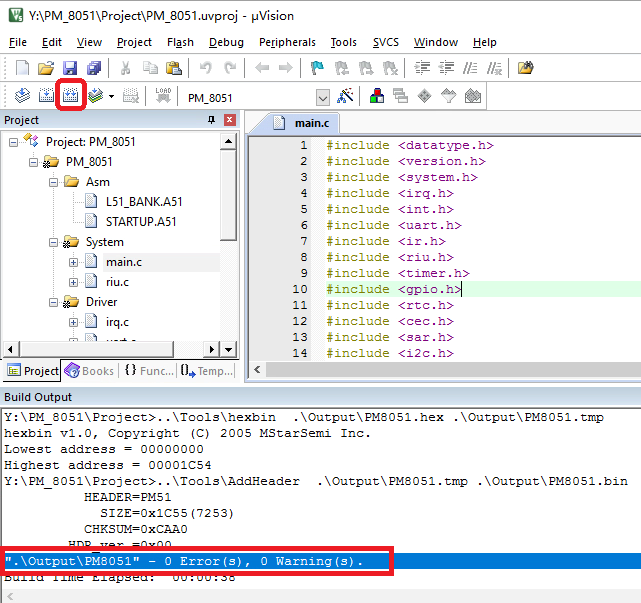

    4.2 编译工程

    一键全编，如图：

    4.3 打包生效

    将编译生成的PM8051.bin拷贝到vendor\sigmastar\alkaid\project\board\p5\pm51 目录，重新打包并更新bootloader.img并重启即可。
