MIPI_Sensor配置参考

1. 平台相关sensor驱动说明¶

1.1 平台相关相关Driver编译¶

sensor驱动源码所在位置: aosp/vendor/sigmastar/alkaid/sdk/driver/SensorDriver/drv/src

编译执行如下命令：

1. cd aosp
2. source build/envsetup.sh
3. lunch sstar_pioneer5_xxx-userdebug
4. ./sstar_make.sh -s arm
5. cd vendor/sigmastar/alkaid/sdk/driver/SensorDriver
6. make clean; make

编译后在aosp/vendor/sigmastar/alkaid/sdk/driver/SensorDriver/drv/src目录下有相应的ko生成，然后需要把对应型号的ko拷贝到aosp/device/sigmastar/pioneer5/kernel下面。

例如：drv_ms_cus_gc2053_MIPI.c编译生成的gc2053_MIPI.ko

1.2 平台相关相关Driver加载¶

配置文件所在路径：aosp/device/sigmastar/pioneer5/sdk/modparam.json

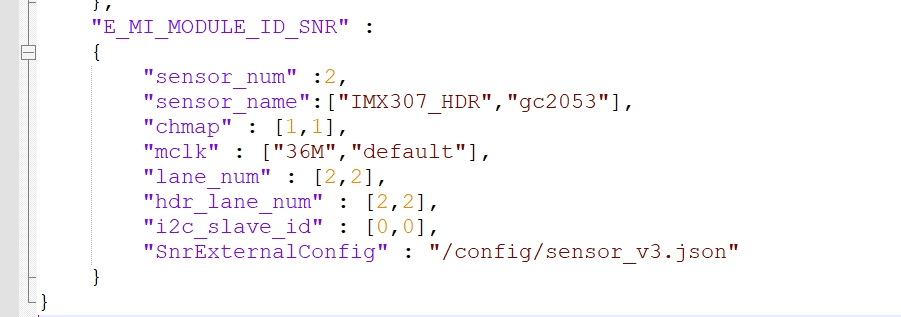

以gc2053在linux上的加载参数insmod gc2053_MIPI.ko chmap=1 lane_num=2 为例，在modparam.json中找到"E_MI_MODULE_ID_SNR"节点，参考修改如下：

参数	说明
sensor_num	表示sensor的个数
sensor_name	加载sensor驱动的名称
chmap	sensor pad参数，按2^(sensor pad)来填写
mclk	clk时钟参数
lane_num	lane数

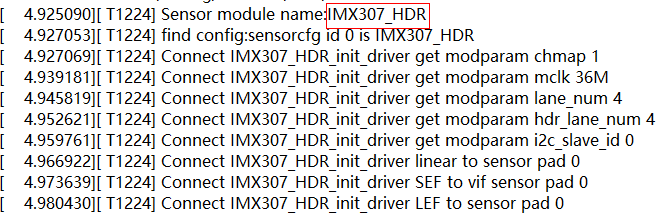

注：若不知道当前sensor_name的全称是什么，可以先尝试insmod一次，SensorDriver会将自己的name打印出来，例如：

上述信息都修改完成后，执行./sstar_make.sh -a 重新打包，更新vendor.img/vendor_boot.img，测试用Android Camera2 apk测试即可。

2. 平台相关Sensor DTS配置¶

mipi sensor一般需要配置的引脚为I2C引脚、MIPI信号引脚、MCLK、RST、PDN等pin脚，这部分需要根据相应的原理图并参考hw_checklist来选择相应的引脚mode。

以gc2053 2lane mipi sensor为例，选择相应的2lane接口，下面以sensor pad0的接口为例：

2.1 sensorif节点配置¶

I2C配置

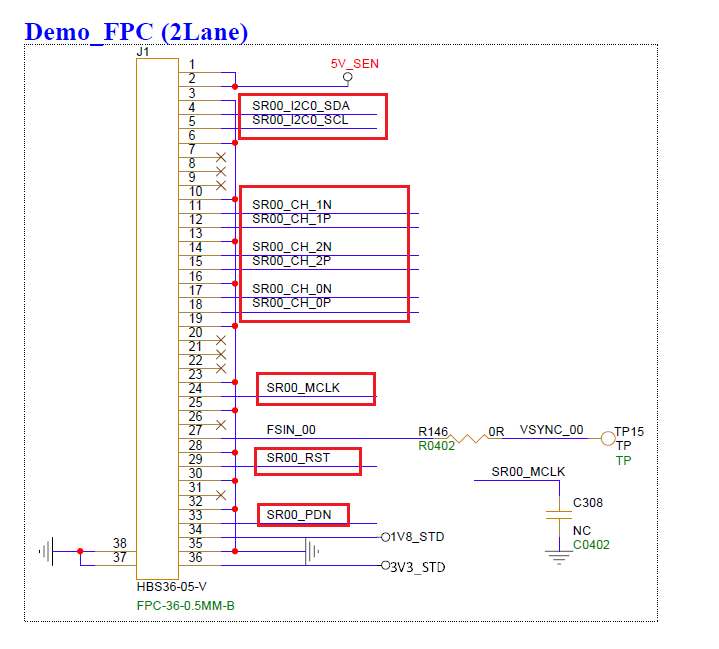

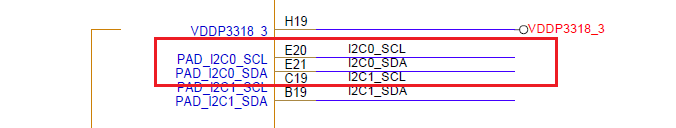

采用i2c0跟SOC的接线如下，在padmux中可以添加相应的配置：

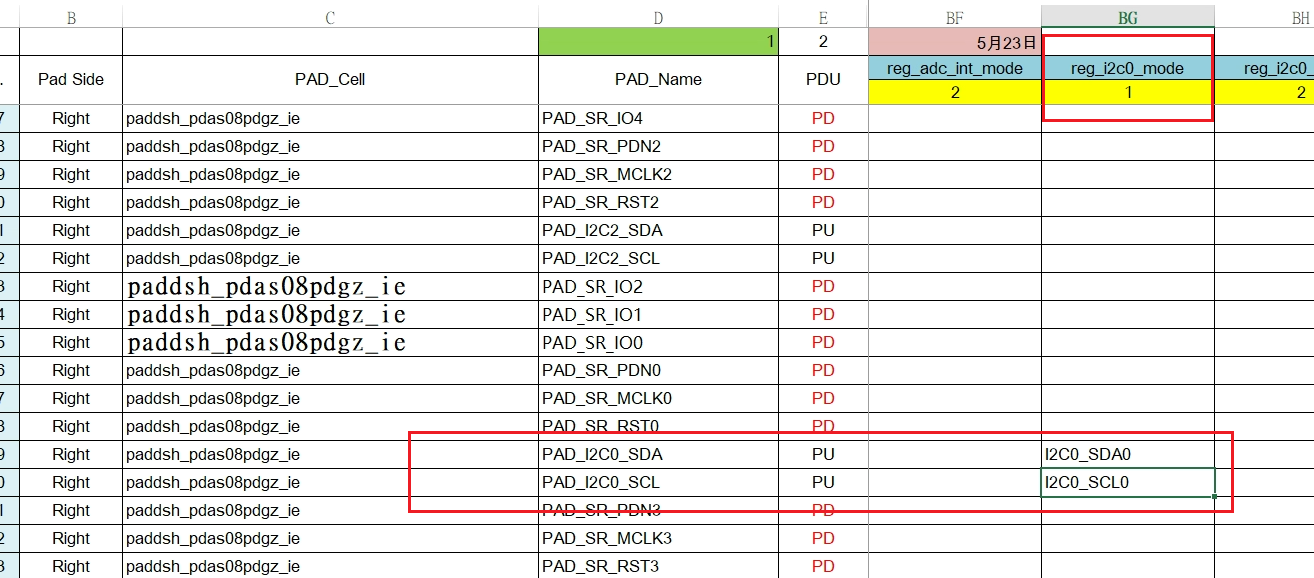

以上可以看出，该sensor使用的是I2C0，具体使用的pin脚是：PAD_I2C0_SCL/PAD_I2C0_SDA，再通过HW_Checklist查看，该pin做为I2C0的时候，是使用的I2C0_MODE1

则需要在对应的DTS中配置，具体如下：

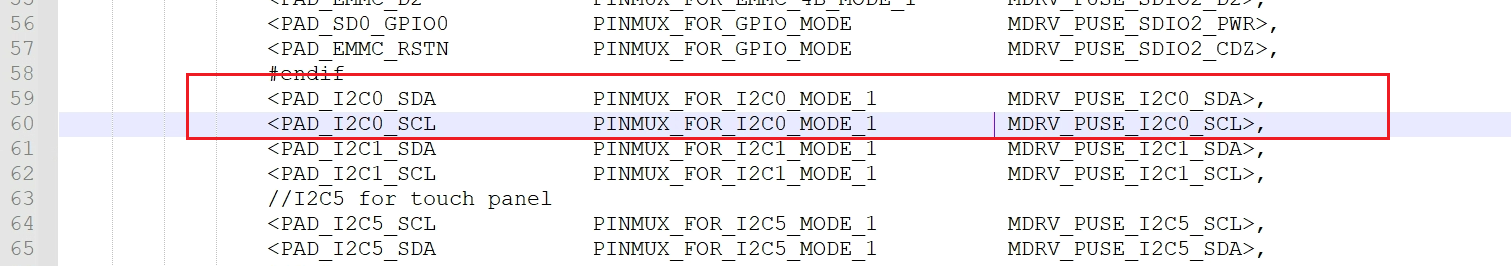

Padmux中配置该pin为I2C0_MODE1

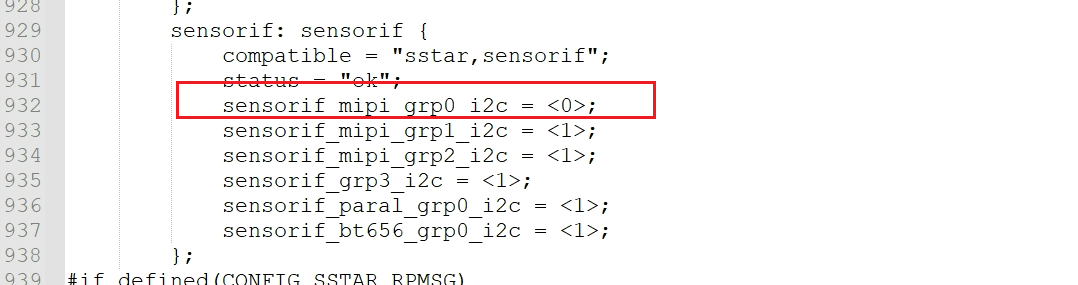

在sensorif节点中配置对应的sensor grp的i2c bus，这里是I2C0，所以直接写0即可

2.2 vif节点配置¶

MIPI PIN MODE设置

gc2053为2 lane的mipi输出信号，sr0_mipi_mode 可以选择2的模式：

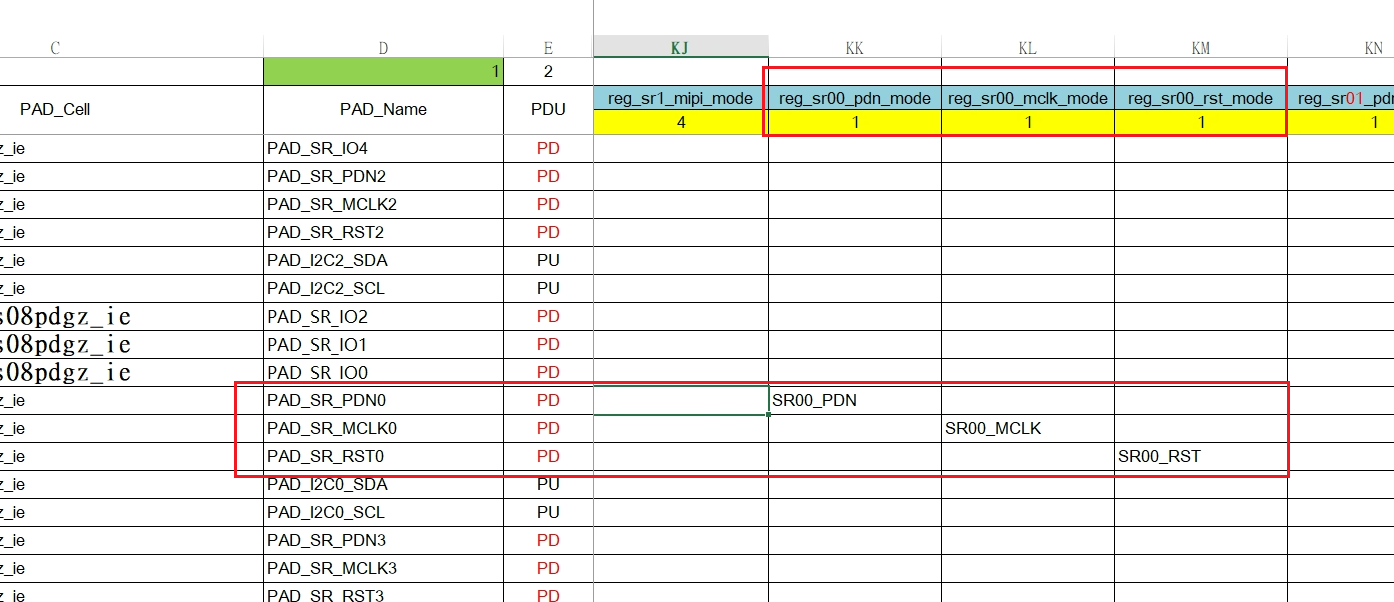

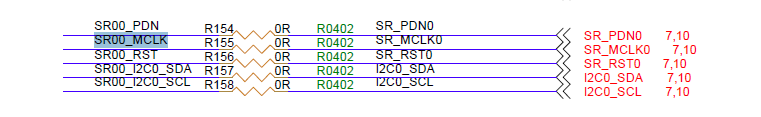

以上可以看出，该sensor使用2lane 的mipi来传输，根据原理图可以看出对应使用的pin为：

MIPI_MODE：PAD_OUTN_RX0_CH0 ~ PAD_OUTN_RX0_CH2 对应sr0_mipi_mode=2
MCLK: PAD_SR_MCLK0 对应mclk_mode=1 mclk_id=00
PDN:  PAD_SR_PDN0  对应pdn_mode=1  pdn_id=00
RST:  PAD_SR_RST0  对应rst_mode=1  rst_id=00

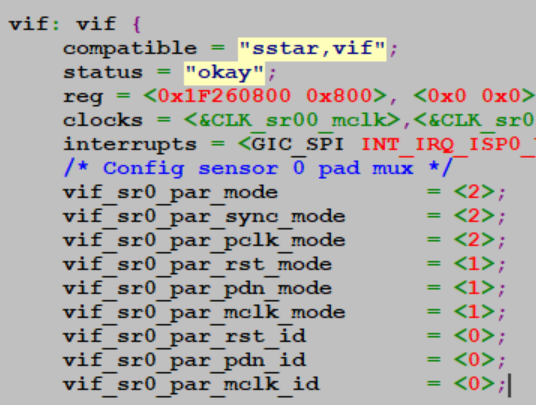

则在dts上的的vif节点配置如下：

2.3 csi节点配置¶

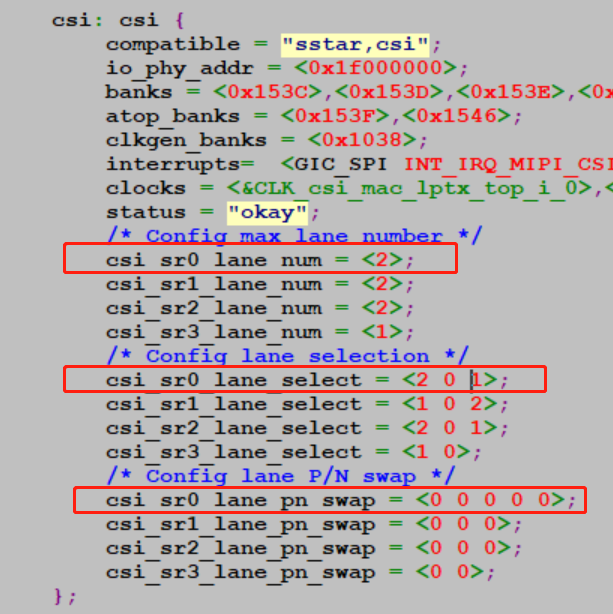

MIPI LANE Select配置

csi_sr0_lane_num :选择mipi的data lane数

csi_sr0_lane_select :对应MIPI CSI的< CLK Lane0 Lane1 Lane2 Lane3>

csi_sr0_lane_pn_swap :对应原始PIN的 PAD_OUT<CH0 CH1 CH2 CH3 CH4>，跟csi_sr0_lane_select无关

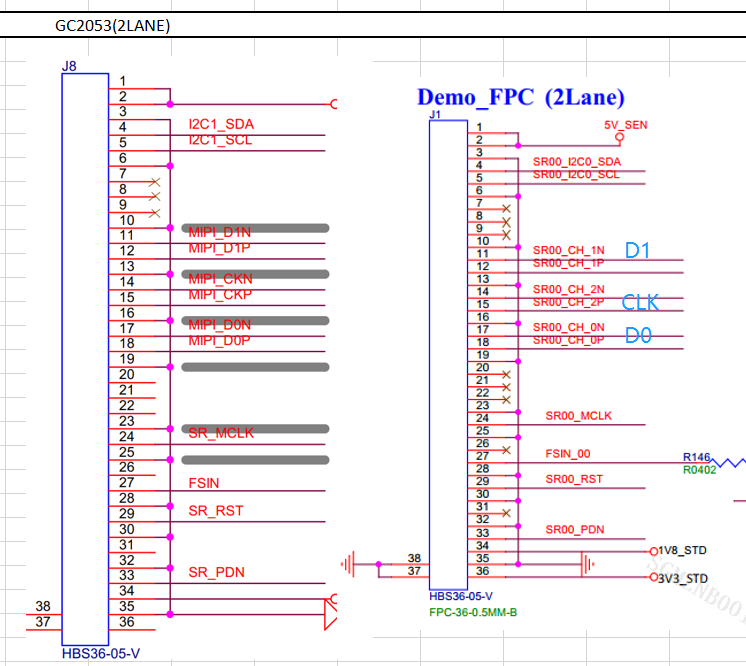

GC2053 Sensor的原理接线图如下，配置示例：

如上图clk 在CH2位置:

1、接线是2lane ：所以csi_sr0_lane_num=<2>

2、D0在CH0位置，CLK在CH2，D1在CH1，对应上< CLK Lane0 Lane1 Lane2 Lane3>，所以csi_sr0_lane_select = <2 0 1>

3、原理图P/N是线序相同无交换，所以csi_sr0_lane_pn_swap = <0 0 0 >

3. Android camera_hal配置修改：camera_configuration.xml¶

Camera HAL是通过camera_configuration.xml来配置的，可以在里面添加删减支持的Camera信息，Camera HAL在初始化时会来读取这个配置文件，然后根据配置的Camera信息来配置对应的Pipeline。

配置文件所在目录：aosp/device/sigmastar/pioneer5/pioneer5_xxx/camera_configuration.xml

配置文件格式大致如下，根节点为CameraSettings，CameraInfo节点为设备上使用的Camera，Common节点为一些额外的功能项配置（目前是IQServer配置这一项），Settings name="xxx" 节点为添加的Camera的CameraStaticMetadata信息：

<CameraSettings>
    <CameraInfo>
        ...
    </CameraInfo>
    <Common>
        ...
    </Common>
    <Settings name = "xxx">
        <CameraStaticMetadata>
            ...
        </CameraStaticMetadata>
    </Settings>
    <Settings name = "xxx">
        <CameraStaticMetadata>
            ...
        </CameraStaticMetadata>
    </Settings>
    ...
</CameraSettings>

3.1. CameraInfo节点¶

CameraInfo表示当前设备接入的Camera信息。实际要接入多少个Camera，就在这里添加。

参数	描述
name	Camera名称，需要与下面setting节点的name匹配，不然会找不到CameraStaticMetadata信息。
cameraId	即index，从0开始依次加1递增。目前默认支持两个sensor，0表示Back Camera，1表示Front Camera。
chmap	根据实际接在哪个sensor填写，计算方法为chmap = 2^(sensor pad)，比如接在sensor pad0，那么chmap是2的0次方1；接在sensor pad1，那么chmap是2的1次方2，以此类推。
sensorType	camera类型 SENSOR_TYPE_SOC(自带ISP的模组，输出YUV数据，不需要经过主芯片的ISP，走MI流程) SENSOR_TYPE_RAW(输出RAW数据，需要经过主芯片的ISP，走MI流程) SENSOR_TYPE_USB(usbcam，不需要走主芯片的ISP，走V4L2，不走MI流程)
frame.initialSkip	由于AE收敛过程导致的颜色异常，可以通过这个值来Skip掉前面未收敛前的帧数。

3.2. Common节点¶

目前只有一项配置，IQServer.open，表示是否打开IQServer。

3.3. Settings节点¶

包含camera name和CameraStaticMetadata。

CameraStaticMetadata是描述Camera的静态能力属性，hal初始化时，上层会通过get_camera_info来获取这些能力属性值。

3.4. 新增camera的配置¶

以新增gc2053为例：

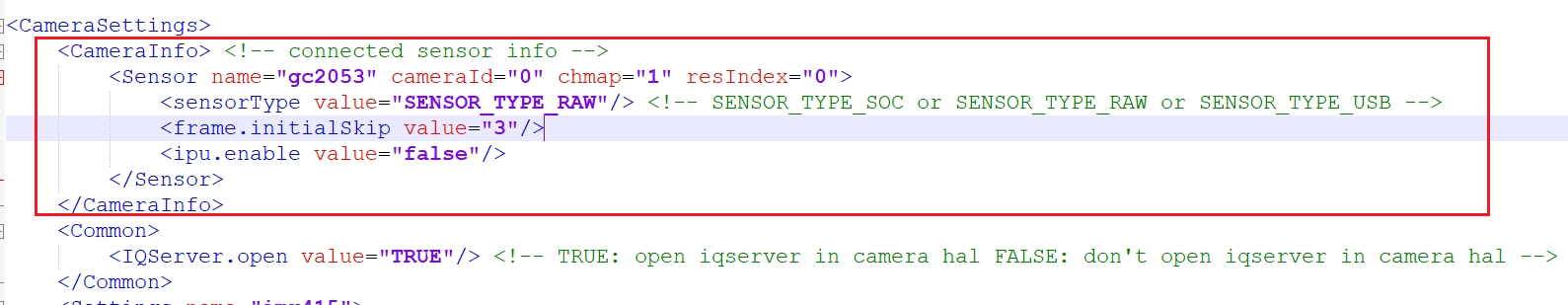

新增添加的camera的camerainfo节点信息

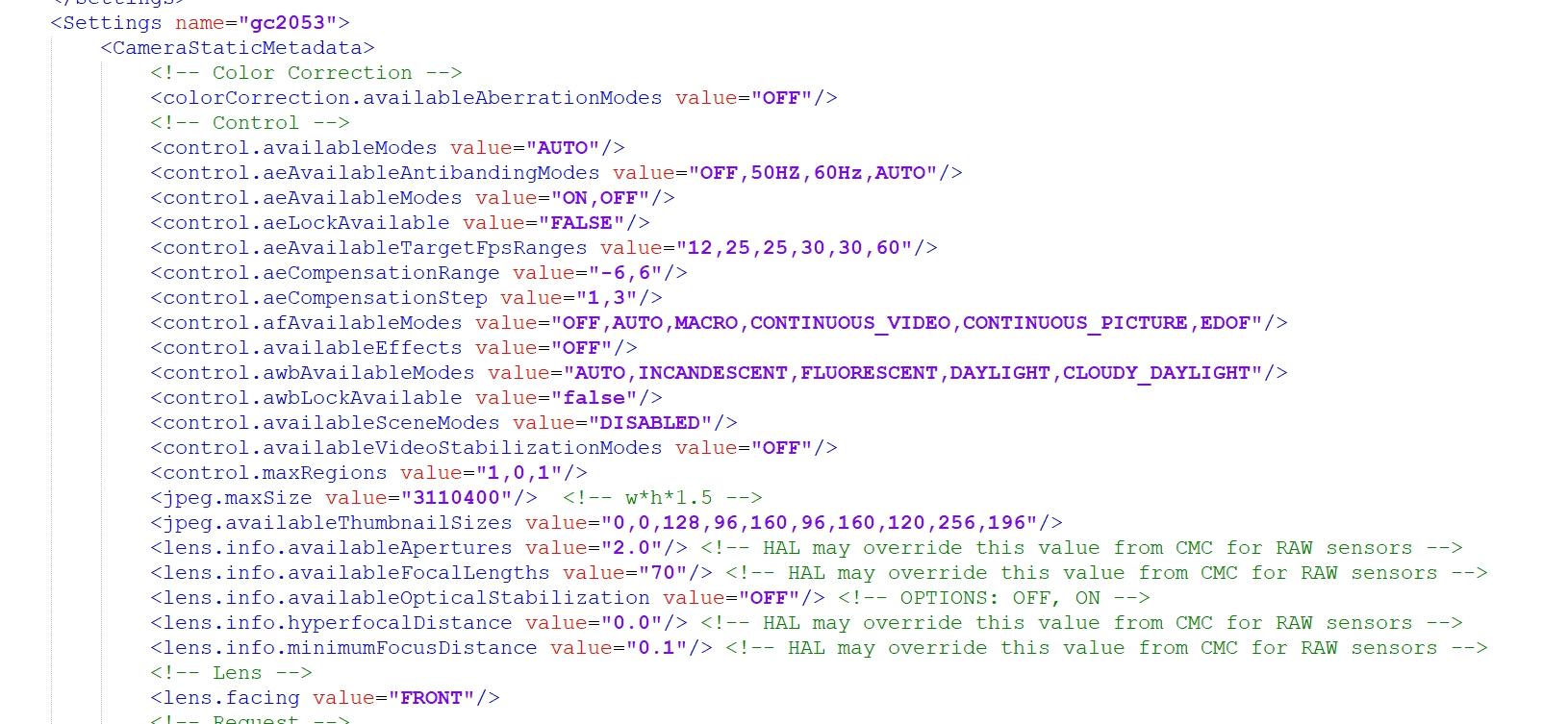

新增settings节点配置，添加CameraStaricMetadata信息

4. IQ调试¶

iq.bin所在路径：aosp/device/sigmastar/pioneer5/sdk

代码路径：aosp/vendor/sigmastar/hardware/camera/sstar_iqserver

可执行文件在板端的位置：/vendor/bin/sstar_iqserver

使用方式：

板子联网，确认和iqtool所在电脑互通；
打开iqserver；
```
cd /vendor/bin
./sstar_iqserver &
```
iq tool连接。
