Android 安全启动介绍

1. 背景

由于目前SigmaStar（后文统称为SStar）的pure Linux平台版本已经设计了一套Secureboot的流程，其中涉及到IPL、IPL_CUST、U-boot、Kernel、rootfs的镜像完整性校验以及镜像明文加密，而Android已经有了Android Verify Boot 2.0（后文统称为AVB）方案，涉及校验Android平台的镜像，但不包括bootloader的完整性校验，所以在SigmaStar Android平台将这两个流程整合到了一起以构建完整的Secure Boot流程。下文将会对整个方案做大致介绍。

2. 密码学常用概念以及名词解释

  • 哈希（Hash）

    通常指哈希运算，Hash算法能保证不同长度、内容的输入经过计算后可以得到长度相同但内容唯一的哈希值。

  • 私钥（private key）/ 公钥（public key）

    非对称加密的概念，在非对称加密中会先生成一把私钥，再由私钥派生出公钥，最常见的场景就是内容发布者持有私钥，多个内容接收者持有公钥，发布者利用私钥对内容做签章，接收者使用公钥解签验证内容完整且来源合法。

  • 摘要（Digest）

    因为非对称加密如果数据越大，整个加密/解密的过程就越长，于是利用哈希算法的特性，将需要加密的内容先计算成一个长度固定（128、256）的哈希值，这个哈希值因为对于加密内容唯一且简短，故形象地称为摘要。

  • 签名（Signature）

    签名在生活中用于标识内容作者的唯一性，在非对称加密中私钥的一般只有发布者持有，所以通过私钥加密过的内容摘要一般称为签名。

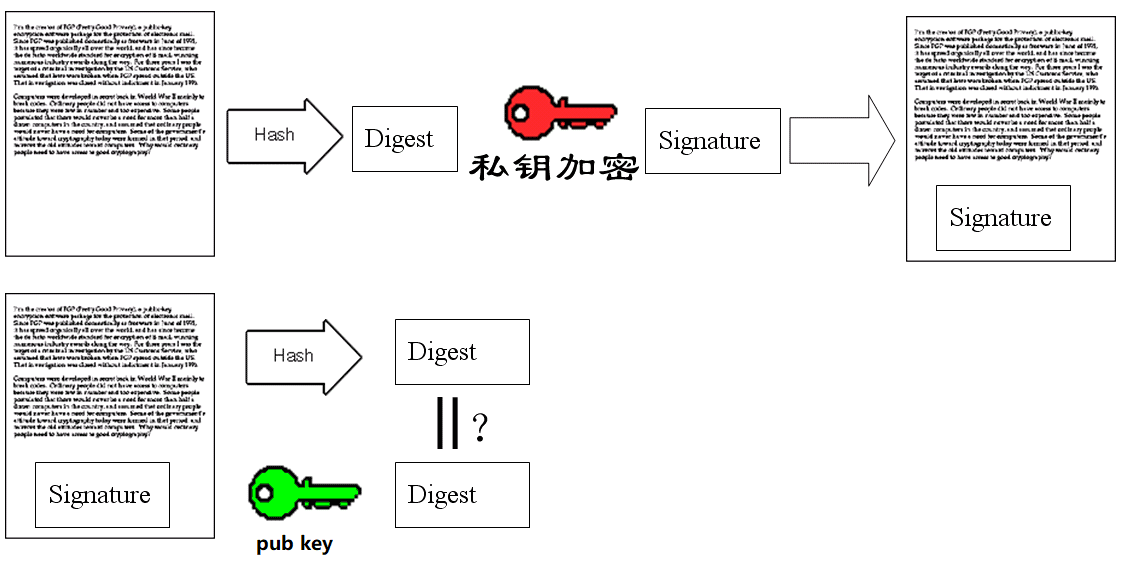

通过下图（典型的非对称加密流程）可以辅助理解：

3. 整体secure boot flow

注：上图不包含aosp common kernel启动后运行时init对system、vendor等镜像挂载、读写时的hash tree校验。统一用desc表标识保存在vbmeta.img以及保存链式分区中的AVB Vbmeta Descriptor。

总体的大致流程：

1a：上电ROM code开始运行。

2a：从storage中读取IPL.bin镜像中的签章，从OTP取出OTP public key，对IPL.bin进行验签。

2b：加载并运行IPL。

3a：从storage中读取IPL_CUST.bin镜像中的签章，读取嵌入在IPL.bin中的cust public key，对IPL_CUST.bin进行验签。

3b：加载并运行IPL_CUST。

4a：从storage中读取u-boot.bin镜像中的签章，读取嵌入在IPL_CUST.bin中的cust public key，对u-boot.bin进行验签。

4b：加载并运行U-boot。

5a：从storage中读取vbmeta.img中的签章，读取嵌入在u-boot.bin中的oem public key对vbmeta.img进行验签。

5b：读取vbmeta.img中所有vbmeta描述符，校验描述符的合法性。

5b：对boot image做哈希，与vbmeta中boot描述符保存的摘要做比较，保证boot.img的完整性。

5c：加载并运行Kernel。

4. 信任链的建立

4.1. 概览

  • 信任链的建立在于信任根的建立，首先ROM code是无法被篡改的，OTP中的公钥在设备熔断之后就无法再修改。基于以上两个前提完成对IPL的验签，保证了IPL的来源可信且完整。这是整个secure boot流程的基础。
  • 可信来源的IPL中被预置了合法的公钥，用于校验IPL_CUST，这就保证了IPL_CUST的来源可信且完整，同样的逻辑可以依次保证u-boot.bin可信且完整。
  • AVB的流程中首先会校验vbmeta.img的完整性（AVB校验vbmeta的步骤有点繁琐，章节4.2.2中介绍）。
  • 由于vbmeta.img的来源可信且完整，vbmeta.img包含的后续镜像的AVB Descriptors也都是完整可信的，AVB会利用AVB Descriptors中的摘要对boot.img、vendor_boot.img、vendor.img、等镜像做完整性校验。

综上，该方案的信任链是完整的。

4.2. vbmeta信任链建立

4.2.1. 典型的AOSP device分区布局与概念解释

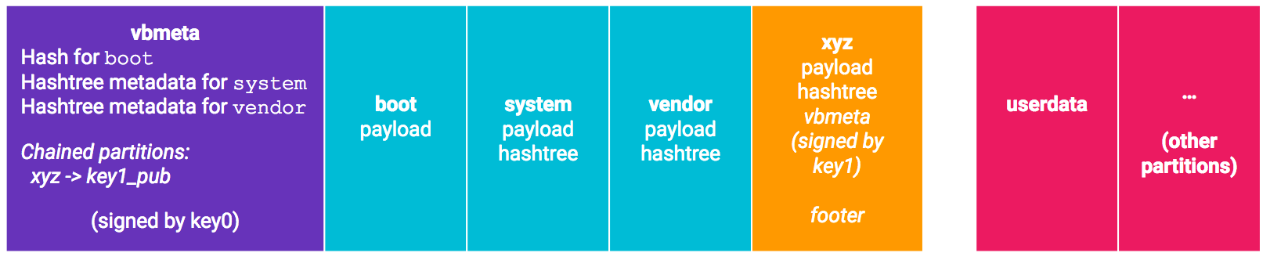

分区布局：

有vbmeta、boot、system、vendor、xyz等分区（上图红色部分分区不受avb保护，忽略）。

分区功能：

  • 紫色部分是vbmeta分区，里面包含了AVB功能的核心信息：

    签名vbmeta的私钥对应的公钥key0

    boot镜像的hash值，system、vendor镜像hash tree的根hash

    签名链式分区xyz私钥对应的公钥key1，用于校验链式分区

  • 蓝色部分分别是boot、system、vendor，这部分镜像是AVB保护完整性的镜像

  • 黄色部分是链式分区可能是厂商自己创建的分区：

    链式分区除了镜像之外还包含了独立的被私钥key1签名的vbmeta数据结构，并且保存了xyz镜像的hash值或者hash tree的根hash

4.2.2. 基于vbmeta的信任链建立

  • 首先通过4.1章已知u-boot是可信的，那u-boot镜像内嵌的key0是可信的。

  • 参考第3章中的步骤5a：

    从vbmeta中取出签名vbmeta的私钥对应的公钥对应的key0，取出vbmeta中的签章校验vbmeta的完整性（流程参考第2章中的图例）。同样的用vbmeta中key1去校验链式分区中的vbmeta的完整性。

  • 参考第3章中的步骤5b：

    此时因为已知vbmeta都是完整可信的，那么利用vbmeta中保存的其他镜像的hash、root hash就可以去校验其他镜像的完整性。

5. Secure Boot配置

5.1. 密钥制作

5.1.1. 生成私钥

生成RSA2048或者RSA4096的私钥，例如生成一把名为releasekey_rsa4096.pem的pem格式的私钥：

openssl genrsa -out releasekey_rsa4096.pem 4096

5.1.2. 基于私钥生成pem格式的公钥

openssl rsa -in releasekey_rsa4096.pem -pubout -out releasekey_rsa4096_pub.pem -outfrom PEM

5.1.3. 基于私钥生成AVB使用的二进制公钥

avbtool extract_public_key --key releasekey_rsa4096.pem --output releasekey_rsa4096_pub.bin

5.2. 公钥写入

5.2.1. OTP 中的公钥

执行：

key_proc.py --exportkey --rsa= releasekey_rsa4096_pub.pem

key_proc.py是由SigmaStar自主开发用于SecureBoot的工具，当前操作不需要指定输出，会在执行命令的当前目录生成：

  • rsaKey.bin：二进制公钥文件

  • rsaKey.txt：烧录公钥的uboot命令行脚本，由otpctrl命令组成。

5.2.2. IPL.bin/IPL_CUST.bin中的公钥

key_proc.py --insert --rsa=pubilc.pem -f IPL[_CUST].bin

该命令会生成IPL[_CUST].cipher.bin，紧接着执行下列命令为IPL header加入信息，标记启动SecureBoot的正式模式或者调试模式。

add_ipl_header.py ./IPL[_CUST].cipher.bin ./IPL[_CUST].cipher1.bin 0 <0|1> //0：调试模式 1：正式模式

5.2.3. U-boot中的AVB公钥

将5.1.3中生成的releasekey_rsa4096_pub.bin放到U-boot代码中，将CONFIG_AVB_PUBKEY_FILE设置位公钥文件的路径，编译U-boot即可。

5.2.4. vbmeta中的公钥

AOSP镜像不需要单独预置公钥，只需要设定加密算法和私钥路径即可，在章节5.3.3会提到。

5.3. 镜像签名

5.3.1. IPL.bin/IPL_CUST.bin签名

对5.2.2章中的生成的IPL[_CUST].cipher1.bin进行签名

key_proc.py –sign –rsa=<OTP/CUST private key path> -f IPL[_CUST].cipher1.bin

该命令生成IPL[_CUST].cipher1.sign.bin

5.3.2. U-boot签名

key_proc.py –sign –rsa=<CUST private key path> -f u-boot.bin

该命令生成u-boot.sign.bin

5.3.3. AOSP镜像签名

首先将5.1.1、5.1.2、5.1.3章中生成的公私钥放到自己指定的目录，例如：

<AOSP path>/device/sigmastar/common/avb_keys/releasekey_rsa4096.pem

<AOSP path>/device/sigmastar/common/avb_keys/releasekey_rsa4096_pub.pem

<AOSP path>/device/sigmastar/common/avb_keys/releasekey_rsa4096_pub.bin

则可在device.mk添加设定：

BOARD_AVB_KEY_PATH := SHA256_RSA4096

BOARD_AVB_ALGORTHM := device/sigmastar/common/avb_keys/releasekey_rsa4096.pem

同时设定其他链式分区的配置，形如：

BOARD_AVB_<image name>_KEY_PATH := <algorthm>

BOARD_AVB_<image name>_ALGORTHM := <abs key path>

例如boot.img

BOARD_AVB_BOOT_KEY_PATH := SHA256_RSA4096

BOARD_AVB_ BOOT_ALGORTHM := device/sigmastar/infinity7/avb/releasekey_rsa4096.pem

也可以同时生成多把key，用于签名不同的链式分区。
