SStarImageTool使用说明

1. 概述¶

SstarImageTool用于统一固件的打包、解包和根据统一固件制作SD/EMMC/U盘烧录文件。

工具位置: aosp_projects\vendor\sigmastar\tools\sstar_image_tool

SStarImageTool支持将Android编译的镜像打包成一个统一固件或者将统一固件解包。

统一固件打包流程如下所示：

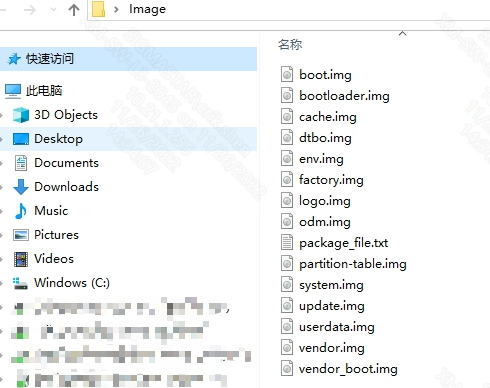

1.将Android编译后的image放到一个空目录，如Image；

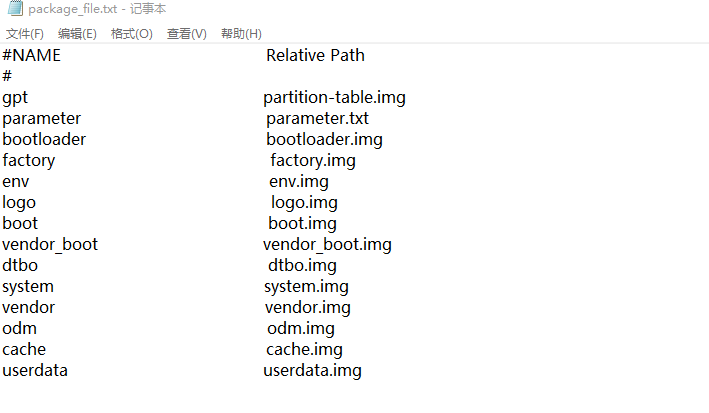

2.在Image目录下新建一个package_file.txt，按如下格式将需要打包文件添加进去，格式如下：

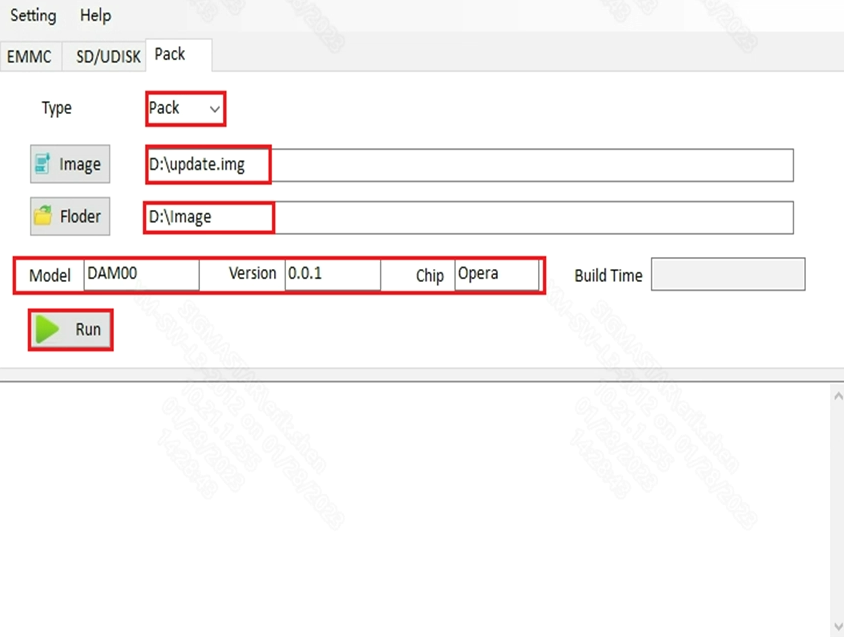

3.打开SStarImageTool，切换到Pack页面；

4.在Pack页面选择Pack类型，image输入统一固件保存路径，floder输入Image路径并配置Model 、Version、Chip信息，点击Run。

统一固件解包流程如下：

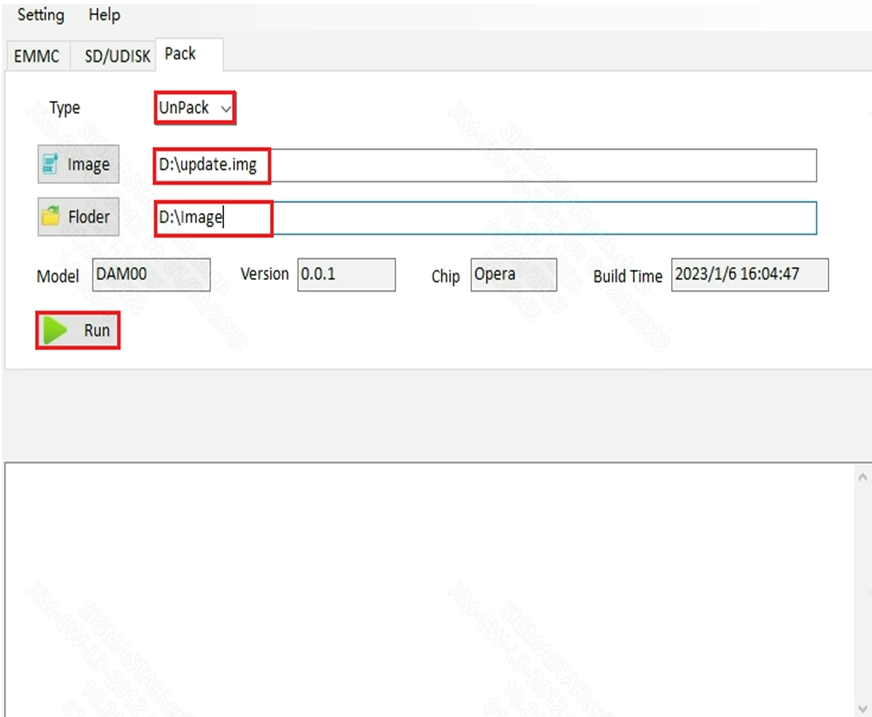

1.打开SStarImageTool，切换到Pack页面；

2.选择UnPack类型；

3.image选择统一固件，floder选择解压路径，点击Run；

4.成功后在floder配置的目录下会生成解包的所有镜像。

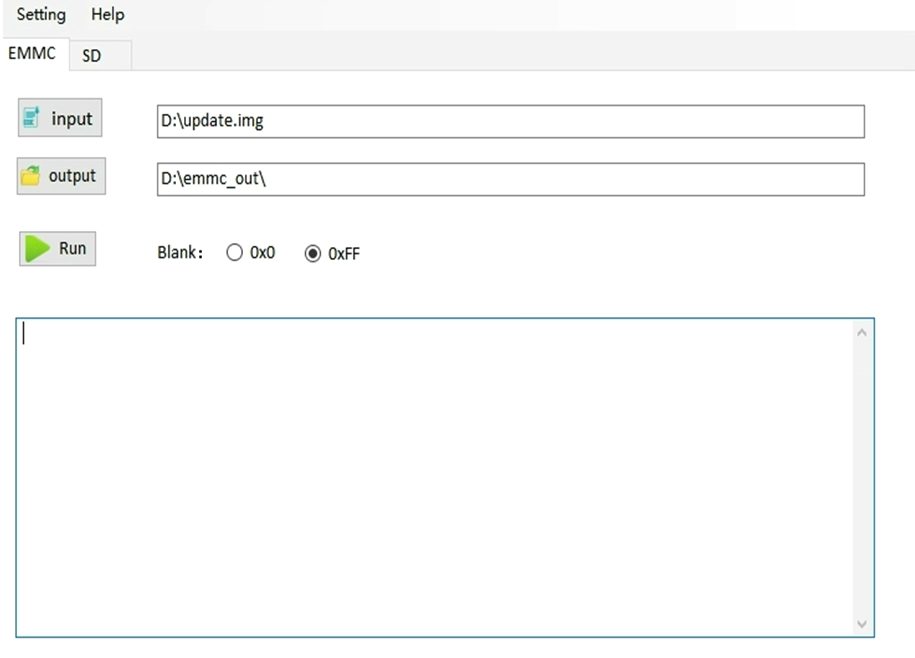

1.进入EMMC页面，点击input，选择统一固件如update.img；

2.选择output，选择EMMC镜像输出目录;

3.勾选Blank即空白填充为0xFF;

4.点击Run，成功后会在output目录生成emmc_boot.bin和emmc_data.bin;

5.使用烧录器将emmc_boot.bin烧录到boot0或者boot1分区，emmc_data.bin烧录UDA分区。

EMMC母片制作完成后，可以通过以下方式检验格式是否正确。

1.确认emmc_boot.bin 和bootloader.img是否一致；

2.确认emmc_data.bin中起始地址数据是否是partition-table.img，注意emmc_data.bin中只保存0x4400大小数据；

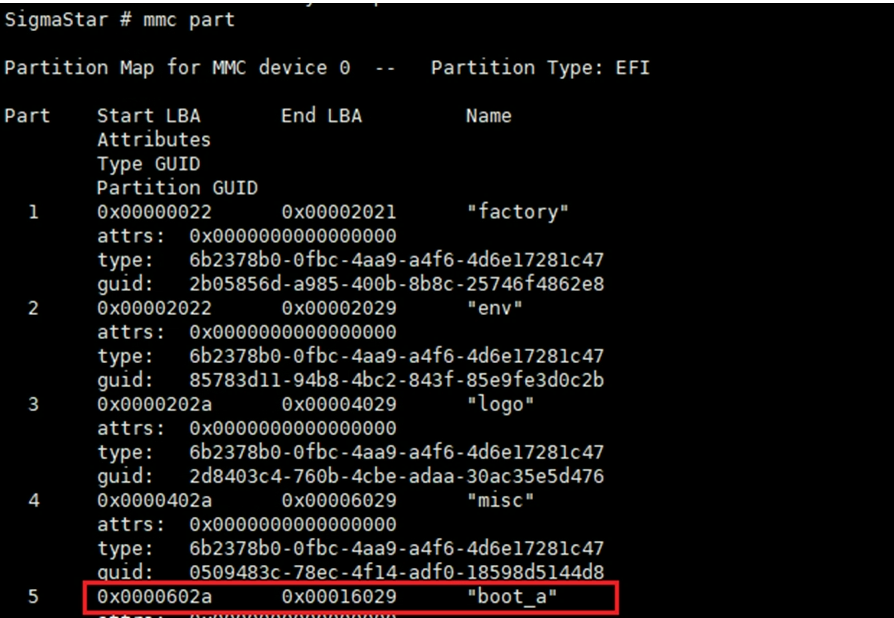

3.确认partition信息中每个分区的起始地址和大小，然后在emmc_data.bin中查看对应地址的数据是否和partition信息中定义的一样。

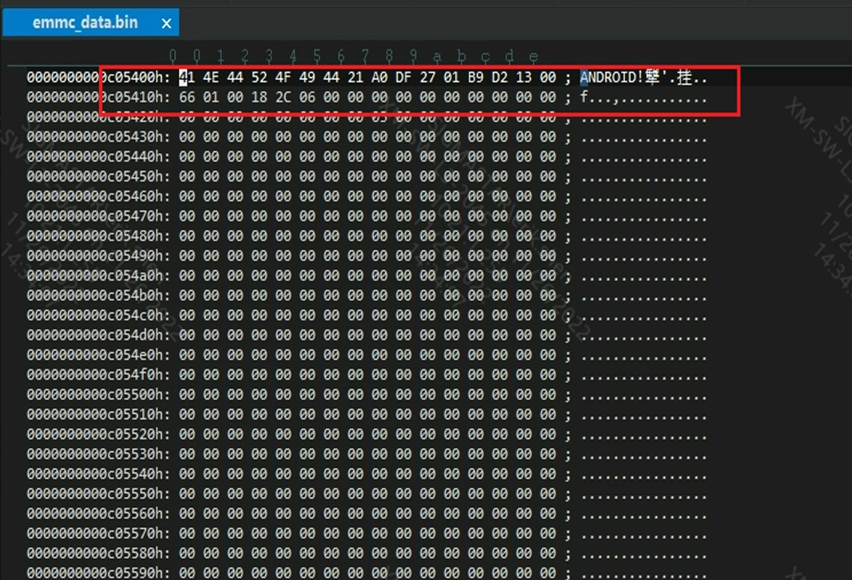

如：以boot分区为例，起始地址为第0X602A个 block，转为16进制地址为0XC05400，打开emmc_data.bin查看0XC05400地址中的数据是否为boot.img，其他分区以此类推。

1.PC电脑插入U盘或者SD卡；

2.进入SD/UDISK页面；

3.根据类型选择对应的类型，如SD或者UDISK；

4.Disk选项选择保存升级文件的设备；

5.Firmware选择选择统一固件文件update.img；

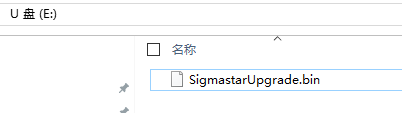

6.点击Create，成功后在U盘或者SD卡中生成SigmastarUpgrade.bin 或者SigmastarUpgradeSD.bin；

7.将U盘或者SD卡接入板子，在UBOOT下输入usbstar或者sdstar进行升级。

注意事项：
