MI IPU API

REVISION HISTORY¶

Revision No.	Description	Date
3.0	Initial release	07/23/2021
	Added PROCFS introduction	08/25/2021
	Modify default ipu firmware file path Modify parameter(pReadCtx) description of MI_IPU_CreateCHN Modify maximum channel number Modify the usage of tensor shape Modify maximum tensor dimension Modify error codes Modify ipu frequency path on /sys	11/30/2021
	Add swdisp related error codes Add u64BandWidthRead/u64BandWidthWrite to MI_IPU_RuntimeInfo_t structure Add ipu buffer alignment error code	12/21/2021
	Modify IPU buffer alignment number	01/20/2022
	Add MI_IPU_Invoke2Custom function Modify error codes Add MI_IPU_FORMAT_GRAY tensor format Add member 'u32BufSize', 'u32InputWidthAlignment', 'u32InputHeightAlignment', 'bOutputNCHW' in MI_IPU_TensorDesc_t	02/25/2022
	Add error code ‘E_IPU_ERR_MISMATCH_MODEL’	06/01/2022
	Add enum type ‘MI_IPU_BatchMode_e’, ‘MI_IPU_LayoutType_e’, ‘MI_IPU_IpuWorkMode_e’ Modify member ‘bOutputNCHW’ to ‘eLayoutType’ and add new member ‘au32Reserve[4]’ in MI_IPU_TensorDesc_t Add new member ‘au32Reserve[8]’ in MI_IPU_DevAttr_t Add new member ‘au32Reserve[8]’ in MI_IPUChnAttr_t Add new member ‘au32Reserve[8]’ in MI_IPU_BatchInvokeParam_t Add new member ‘au32Reserve[8]’ in MI_IPU_RuntimeInfo_t Add new member ‘au32Reserve[8]’, ‘eBatchMode’, ‘u32TotalBatchNumTypes’, ‘au32BatchNumTypes[MI_IPU_MAX_BATCH_TYPE_NUM]’, ‘eIpuWorkMode’ in MI_IPU_OfflineModelStaticInfo_t	06/13/2022
	In MI_IPU_RuntimeInfo_t, comment the unit of ‘u64IpuTime’ as ms. In MI_IPU_OfflineModelStaticInfo_t, add description for ‘au32BatchNumTypes[1]’ as max batchNum suggested.	08/15/2022
	Add error code ‘E_IPU_ERR_INVOKE_INTERRUPT’ -Add tensor format ‘MI_IPU_FORMAT_COMPLEX64’ -Modify debug command for IPU version	10/27/2022
	Add API ‘MI_S32 MI_IPU_CreateCHNWithUserMem(MI_IPU_CHN ptChnId, MI_IPUChnAttr_t pstChnAttr, MI_PHY u64ModelPA)’.	10/08/2023

1. 概述¶

1.1. 模块说明¶

MI IPU模块实现了AI模型的推演功能加速。通过channel支持多个AI模型的推演，支持模块内部分配input/output Tensor，也支持直接使用前一级模块out buffer 作为input Tensor。

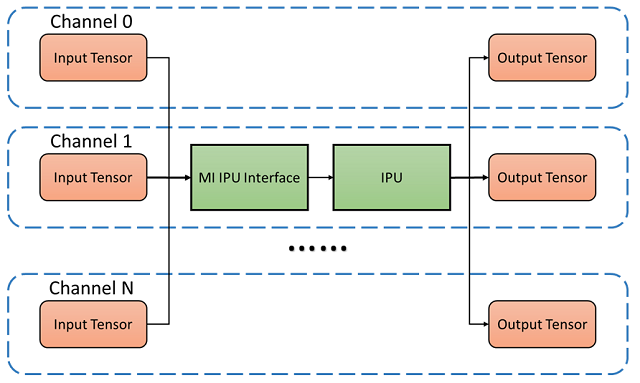

图1-1 Pudding框图

1.2. 关键词说明¶

IPU

智能处理器
Firmware

驱动IPU硬件的程序文件
Tensor

网络模型中的多维数据
Input Tensor

整个AI模型的输入Tensor
OutputTensor

整个AI 模型的输出Tensor

2. API参考¶

2.1. 功能模块API¶

API名	功能
MI_IPU_CreateDevice	创建IPU设备
MI_IPU_DestroyDevice	销毁IPU设备
MI_IPU_CreateCHN	创建IPU通道
MI_IPU_DestroyCHN	销毁指定IPU通道
MI_IPU_GetInOutTensorDesc	获取指定通道的网络模型输入输出信息
MI_IPU_GetInputTensors	从指定通道分配输入Tensor Buffer
MI_IPU_PutInputTensors	释放指定通道的输入Tensor Buffer
MI_IPU_GetOutputTensors	从指定通道分配输出Tensor Buffer
MI_IPU_PutOutputTensors	释放指定通道的输出Tensor Buffer
MI_IPU_Invoke	执行一次网络模型推演
MI_IPU_GetInputTensors2	从指定通道分配批处理输入Tensor Buffer
MI_IPU_PutInputTensors2	释放指定通道的批处理输入Tensor Buffer
MI_IPU_GetOutputTensors2	从指定通道分配批处理输出Tensor Buffer
MI_IPU_PutOutputTensors2	释放指定通道的批处理输出Tensor Buffer
MI_IPU_Invoke2	执行一次n_buf batch模式网络模型推演
MI_IPU_Invoke2Custom	执行一次one_buf batch模式网络模型推演
MI_IPU_GetOfflineModeStaticInfo	获取离线模型运行需要的variable buffer size和离线模型文件大小
MI_IPU_CreateCHNWithUserMem	使用用户提供的MMA内存创建IPU通道

2.2. MI_IPU_CreateDevice¶

功能

创建IPU设备。

语法

MI_S32 MI_IPU_CreateDevice(MI_IPU_DevAttr_t *pstIPUDevAttr, SerializedReadFunc pReadFunc, char *pReadCtx, MI_U32 FWSize);

形参

参数名称	描述	输入/输出
pstIPUDevAttr	IPU设备属性结构体指针	输入
pReadFunc	用户自定义读取文件函数指针（设为NULL默认使用MI IPU提供的文件读取函数）	输入
pReadCtx	IPU firmware文件路径（设为NULL默认使用MI IPU提供的文件路径：/config/dla/ipu_firmware.bin）	输入
FWSize	IPU firmware文件大小（设为0默认MI IPU自动获取文件大小）	输入

返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

举例

MI_S32 s32Ret;
stDevAttr.u32MaxVariableBufSize = BufSize;  /*模型内部Tensor使用的memory的最大size*/
    s32Ret = MI_IPU_CreateDevice(&stDevAttr, NULL, NULL, 0);
    if (s32Ret != MI_SUCCESS) {
        printf("fail to create ipu device\n");
        return s32Ret;
    }

2.3. MI_IPU_DestroyDevice¶

功能

销毁IPU设备。
语法
```
MI_S32 MI_IPU_DestroyDevice(void);
```
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
举例
```
MI_IPU_DestroyDevice();
```

2.4. MI_IPU_CreateCHN¶

功能

创建IPU通道。

语法

MI_S32 MI_IPU_CreateCHN(MI_IPU_CHN *ptChnId,MI_IPUChnAttr_t *pstIPUChnAttr, SerializedReadFunc pReadFunc, char *pReadCtx);

参数

参数名称	描述	输入/输出
ptChnId	获取IPU通道ID的指针	输出
pstIPUChnAttr	IPU通道描述信息结构体指针	输入
pReadFunc	用户自定义读取文件函数（设为NULL默认使用MI IPU提供的文件读取函数）	输入
pReadCtx	网络模型文件路径或者网络模型OS内存地址	输入

返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- MI_IPUChnAttr_t.u32BatchMax 为批处理的最大值，如果这个模型不需要使用批处理，则将该值设置为1或者0。
- MI_IPUChnAttr_t.u32InputBufDepth 为设定的输入预分配私有tensor buffer* u32BatchMax的个数，比如 0 or 1 or 2 or 3, 当设置为0时，表示buffer来源于外部。如果直接使用前级模块的输出MI buffer，建议此处设置input_depth为0避免内存浪费。
- MI_IPUChnAttr_t. u32OutputBufDepth为设定的输出预分配私有tensor buffer* u32BatchMax的个数，比如 0 or 1 or 2 or 3，当设置为0时，表示buffer来源于外部，如MI_RGN模块。
- 如果创建的是one_buf batch模式网络模型，则不会预分配输入和输出buffer。
- IPU最大通道数为48。

举例

MI_S32 s32Ret, buf_depth = 3, batch_max = 1;
MI_IPU_CHN u32ChnId = 0;
chnAttr.u32InputBufDepth = buf_depth;
chnAttr.u32OutputBufDepth = buf_depth;
chnAttr. u32BatchMax = batch_max;
char pReadCtx[] = "caffe_mobilenet_v2.tflite_sgsimg.img";
s32Ret = MI_IPU_CreateCHN(&u32ChnId, &chnAttr, NULL, pReadCtx);
if (s32Ret != MI_SUCCESS) {
    printf("fail to create ipu channel\n");
    MI_IPU_DestroyDevice();
        return s32Ret;
}

2.5. MI_IPU_DestroyCHN¶

功能

销毁指定IPU通道。

语法

MI_S32 MI_IPU_DestroyCHN(MI_IPU_CHN u32ChnId);

参数

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- IPU最大通道数为48。
举例
```
MI_IPU_DestroyCHN(u32ChnId);
```

2.6. MI_IPU_GetInOutTensorDesc¶

描述

获取指定通道的网络模型输入输出信息。

语法

MI_S32 MI_IPU_GetInOutTensorDesc(MI_IPU_CHN u32ChnId,MI_IPU_SubNet_InputOutputDesc_t *pstDesc);

参数

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstDesc 网络描述结构体指针输出
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- IPU最大通道数为48。

举例

MI_IPU_SubNet_InputOutputDesc_t desc;
s32Ret = MI_IPU_GetInOutTensorDesc(u32ChnId, &desc);
if (s32Ret) {
    printf("fail to get network description\n");
    MI_IPU_DestroyCHN(u32ChnId);
    MI_IPU_DestroyDevice();
    return s32Ret;
}
else {
    int iNum = desc.stMI_InputTensorShapes[0].u32TensorShape[0];
    int iResizeH = desc.stMI_InputTensorShapes[0].u32TensorShape[1];
    int iResizeW = desc.stMI_InputTensorShapes[0].u32TensorShape[2];
    int iResizeC = desc.stMI_InputTensorShapes[0].u32TensorShape[3];
    unsigned char *pu8ImageData = new unsigned char[iNum*iResizeH*iResizeW*iResizeC];
    ...
}

2.7. MI_IPU_GetInputTensors¶

描述

从指定通道获取输入Tensor Buffer。

语法

MI_S32 MI_IPU_GetInputTensors(MI_IPU_CHN u32ChnId,MI_IPU_TensorVector_t *pstInputTensorVector);

参数

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInputTensorVector 输入IPU Tensor数组结构体指针输出
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- 输入Tensor的Buffer来源有2种方式：
  1. 通过MI_IPU_GetInputTensors分配Buffer；
  2. 使用MI的其他模块已分配的Buffer。

举例

通过MI_IPU_GetInputTensors分配buffer：

MI_IPU_TensorVector_t inputV;
MI_IPU_TensorVector_t OutputV;
MI_U8 au8MaggiePic[3*224*224] ;
cv::Mat img = cv::imread(filename, -1);
cv::Size inputSize = cv::Size(224,224,3)
cv ::Mat imgResize ;
cv::resize(img, imgResize, inputSize);
memcpy(au8MaggiePic, imgResize.data, sizeof(au8MaggiePic));
s32Ret = MI_IPU_GetInputTensors(u32ChnId, &inputV);
if (s32Ret == MI_SUCCESS) {
memcpy(inputV.stArrayTensors[0].pstTensorData[0], au8MaggiePic, sizeof(au8MaggiePic));
MI_SYS_FlushInvCache(inputV.stArrayTensors[0].pstTensorData[0], sizeof(au8MaggiePic));
}
else {
    printf(“fail to get buffer, please try again”);
}
MI_IPU_GetOutputTensors( u32ChannelID, &OutputV);
        if(MI_SUCCESS!=MI_IPU_Invoke(u32ChannelID, & inputV, &OutputV))
        {
            cout<<"IPU invoke failed!!"<<endl;

            MI_IPU_DestroyCHN(u32ChannelID);
            MI_IPU_DestroyDevice();
            return -1;
        }

使用MI其他模块已经分配的buffer

MI_IPU_TensorVector_t inputVector, outputVector;
inputVector.u32TensorCount = 1;
if (stBufInfo.eBufType == E_MI_SYS_BUFDATA_RAW) {
    inputVector.astArrayTensors[0].phyTensorAddr[0] = stBufInfo.stRawData.phyAddr;
    inputVector.astArrayTensors[0].ptTensorData[0] = stBufInfo.stRawData.pVirAddr;
} else if (stBufInfo.eBufType == E_MI_SYS_BUFDATA_FRAME) {

    inputVector.astArrayTensors[0].phyTensorAddr[0] = stBufInfo.stFrameData.phyAddr[0];
    inputVector.astArrayTensors[0].ptTensorData[0] = stBufInfo.stFrameData.pVirAddr[0];

    inputVector.astArrayTensors[0].phyTensorAddr[1] = stBufInfo.stFrameData.phyAddr[1];
    inputVector.astArrayTensors[0].ptTensorData[1] = stBufInfo.stFrameData.pVirAddr[1];
}

//prepare output vector
s32Ret = MI_IPU_GetOutputTensors(FdaChn, &outputVector);
s32Ret = MI_IPU_Invoke(FdaChn, &inputVector, &outputVector);

2.8. MI_IPU_PutInputTensors¶

功能

释放指定通道的输入Tensor Buffer。

语法

MI_S32 MI_IPU_PutInputTensors(MI_IPU_CHN u32ChnId,MI_IPU_TensorVector_t *pstInputTensorVector);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道号输入

pstInputTensorVector 输入IPU Tensor数组结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

2.9. MI_IPU_GetOutputTensors¶

功能

从指定通道获取输出Tensor Buffer。

语法

MI_S32 MI_IPU_GetOutputTensors(MI_IPU_CHN u32ChnId,MI_IPU_TensorVector_t *pstInputTensorVector);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInputTensorVector 输出IPU Tensor数组结构体指针输出
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

举例

MI_IPU_TensorVector_t outputV;
s32Ret = MI_IPU_GetOutputTensors(u32ChnId, &outputV);
if (s32Ret != MI_SUCCESS) {
    printf(“fail to get buffer, please try again”);
}

2.10. MI_IPU_PutOutputTensors¶

功能

释放指定通道的输出Tensor Buffer。

语法

MI_S32 MI_IPU_PutOutputTensors(MI_IPU_CHN u32ChnId,MI_IPU_TensorVector_t *pstInputTensorVector);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInputTensorVector 输出IPU Tensor数组结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

2.11. MI_IPU_Invoke¶

功能

执行一次AI网络推演过程。

语法

MI_S32 MI_IPU_Invoke(MI_IPU_CHN u32ChnId,MI_IPU_TensorVector_t *pstInputTensorVector,MI_IPU_TensorVector_t *pstOuputTensorVector);

形参

参数名称	描述	输入/输出
u32ChnId	IPU通道ID	输入
pstInputTensorVector	输入IPU Tensor数组结构体指针	输入
pstOuputTensorVector	输出IPU Tensor数组结构体指针	输入

返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- MI_IPU_Invoke为同步API。
- 每一个输入/输出tensor的起始物理地址必须64 bytes 对齐。

举例

s32Ret =MI_IPU_Invoke(u32ChnId, &inputV, &outputV);

    if (s32Ret == MI_SUCCESS) {

        // process output buffer data

        // ...

    }

2.12. MI_IPU_GetInputTensors2¶

功能

从指定通道获取批处理输入Tensor Buffer

语法

MI_S32 MI_IPU_GetInputTensors2(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意

输入Tensor的Buffer来源有2种方式：
1. 通过MI_IPU_GetInputTensors2分配Buffer；
2. 使用MI的其他模块已分配的Buffer。

2.13. MI_IPU_PutInputTensors2¶

功能

释放指定通道的批处理输入Tensor Buffer。

语法

MI_S32 MI_IPU_PutInputTensors2(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

2.14. MI_IPU_GetOutputTensors2¶

功能

从指定通道获取批处理输出Tensor Buffer。

语法

MI_S32 MI_IPU_GetOutputTensors2(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

2.15. MI_IPU_PutOutputTensors2¶

功能

释放指定通道的批处理输出Tensor Buffer。

语法

MI_S32 MI_IPU_PutOutputTensors2(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

2.16. MI_IPU_Invoke2¶

功能

执行一次n_buf batch模式网络模型推演。

语法

MI_S32 MI_IPU_Invoke2(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam, MI_IPU_RuntimeInfo_t *pstRuntimeInfo);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入

pstRuntimeInfo IPU运行信息结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- MI_IPU_Invoke2为同步API。
- MI_IPU_Invoke2只能推理n_buf batch模式的模型。
- 每一个输入/输出tensor的起始物理地址必须64 bytes 对齐。
- 用户指定的variable buffer的起始物理地址必须64 bytes 对齐。

举例

MI_IPU_BatchInvoke_param_t stInvokeParam;
MI_IPU_RuntimeInfo_t stRuntimeInfo;
stInvokeParam.u32BatchN = 16;
stInvokeParam.s32TaskPrio = 20;
stInvokeParam.u32IpuAffinity = 0; //由ipu调度
s32Ret = MI_IPU_GetInputTensors2(u32ChnId, &stInvokeParam);
if (s32Ret != MI_SUCCESS) {
    printf(“Error: MI_IPU_GetInputTensors2 return %d\n”, s32Ret);
    return -1;
}
s32Ret = MI_IPU_GetOutputTensors2(u32ChnId, &stInvokeParam);
if (s32Ret != MI_SUCCESS) {
    printf(“Error: MI_IPU_ GetOutputTensors2 return %d\n”, s32Ret);
    MI_IPU_PutInputTensors2(u32ChnId, &stInvokeParam);
    return -1;
}

s32Ret = MI_IPU_Invoke2(u32ChnId, &stInvokeParam, &stRuntimeInfo);
    if (s32Ret == MI_SUCCESS) {
        // process output buffer data
        // ...
    printf(“bw_total=%llu, bw_read=%llu, bw_read=%llu, iputime=%llu\n”, stRuntimeInfo.u64BandWidth, stRuntimeInfo.u64BandWidthRead, stRuntimeInfo.u64BandWidthWrite, stRuntimeInfo.u64IpuTime);
    }

2.17. MI_IPU_Invoke2Custom¶

功能

执行一次one_buf batch模式网络模型推演。

语法

MI_S32 MI_IPU_Invoke2Custom(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam, MI_IPU_RuntimeInfo_t *pstRuntimeInfo);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入

pstRuntimeInfo IPU运行信息结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- MI_IPU_Invoke2Custom为同步API。
- MI_IPU_Invoke2Custom只能推理one_buf batch模式模型。
- 每一个输入/输出tensor的起始物理地址必须64 bytes 对齐。
- 用户指定的variable buffer的起始物理地址必须64 bytes 对齐。

举例

// input tensor number=1 output tensor number=1
MI_IPU_BatchInvoke_param_t stInvokeParam;
MI_IPU_RuntimeInfo_t stRuntimeInfo;
stInvokeParam.u32BatchN = 10;
stInvokeParam.s32TaskPrio = 20;
stInvokeParam.u32IpuAffinity = 0; //由ipu调度
int s32InputSize, s32InputSizeOne;
s32InputSizeOne = stDesc.astMI_InputTensorDescs[0].u32BufSize;
s32InputSize = s32InputSizeOne * stInvokeParam.u32BatchN;

int s32OutputSize, s32OutputSizeOne;
s32OutputSizeOne = stDesc.astMI_OutputTensorDescs[0].u32BufSize;
s32OutputSize = s32OutputSizeOne * stInvokeParam.u32BatchN;
s32Ret = MI_SYS_MMA_Alloc(0, NULL, s32InputSize, &u64InputPhyAddr);
if (s32Ret != MI_SUCCESS) {
    printf("fail to allocate input buffer\n");
    return -1;
}
s32Ret = MI_SYS_Mmap(u64InputPhyAddr, s32InputSize, &pInputVirAddr, TRUE);
if (s32Ret != MI_SUCCESS) {
    MI_SYS_MMA_Free(0, u64InputPhyAddr);
    printf("Error: fail to map input address, error=%d\n", s32Ret);
    return -1;
}
stInvokeParam.astArrayTensors[0].ptTensorData[0] = pInputVirAddr;
stInvokeParam.astArrayTensors[0].phyTensorAddr[0] = u64InputPhyAddr;

s32Ret = MI_SYS_MMA_Alloc(0, NULL, s32OutputSize, &u64OutputPhyAddr);
if (s32Ret != MI_SUCCESS) {
    MI_SYS_Munmap(pInputVirAddr, s32InputSize);
    MI_SYS_MMA_Free(0, u64InputPhyAddr);
    printf("fail to allocate output buffer\n");
    return -1;
}
s32Ret = MI_SYS_Mmap(u64OutputPhyAddr, s32OutputSize, &pOutputVirAddr, TRUE);
if (s32Ret != MI_SUCCESS) {
    MI_SYS_Munmap(pInputVirAddr, s32InputSize);
    MI_SYS_MMA_Free(0, u64InputPhyAddr);
    MI_SYS_MMA_Free(0, u64OutputPhyAddr);
    printf("Error: fail to map output address, error=%d\n", s32Ret);
    return -1;
}
stInvokeParam.astArrayTensors[1].ptTensorData[0] = pOutputVirAddr;
stInvokeParam.astArrayTensors[1].phyTensorAddr[0] = u64OutputPhyAddr;
for (int i = 0; i < stInvokeParam.u32BatchN; i++) {
    memcpy(pInputVirAddr+i*s32InputSizeOne; pInputBuf[i], s32InputSizeOne);
}
MI_SYS_FlushInvCache(pInputVirAddr, s32InputSize);
s32Ret = MI_IPU_Invoke2Custom(channel, &stInvokeParam, NULL);
if (s32Ret != MI_SUCCESS) {
    printf("fail to invoke\n");
    MI_SYS_Munmap(pInputVirAddr, s32InputSize);
    MI_SYS_MMA_Free(0, u64InputPhyAddr);
    MI_SYS_Munmap(pOutputVirAddr, s32OutputSize);
    MI_SYS_MMA_Free(0, u64OutputPhyAddr);
    return -1;
} else {
    // process output data
    for (int i = 0; i < stInvokeParam.u32BatchN; i++) {
        // pOutputVirAddr+i*s32OutputSizeOne
    }
}

2.18. MI_IPU_GetOfflineModeStaticInfo¶

功能

获取离线模型运行需要的variable buffer size和离线模型文件大小

语法

MI_S32 MI_IPU_GetOfflineModeStaticInfo(SerializedReadFunc pReadFunc, char *pReadCtx, MI_IPU_OfflineModelStaticInfo_t *pStaticInfo);

形参

参数名称	描述	输入/输出
pReadFunc	用户自定义读取文件函数（设为NULL默认使用MI IPU提供的文件读取函数	输入
pReadCtx	离线模型文件路径	输入
pStaticInfo	离线模型静态信息结构体指针	输入

返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

举例

MI_IPU_OfflineModelStaticInfo_t staticInfo;

s32Ret = MI_IPU_GetOfflineModeStaticInfo(NULL, pModelImgPath, &staticInfo);

if (s32Ret == MI_SUCCESS) {

    printf("variable buffer size: %u bytes\n%s size: %u bytes\n",

                staticInfo.u32VariableBufferSize,

                pModelImgPath,

                staticInfo.u32OfflineModelSize);

}

2.19. MI_IPU_CreateCHNWithUserMem¶

功能

使用用户提供的MMA内存创建IPU通道。

语法

MI_S32 MI_IPU_CreateCHNWithUserMem(MI_IPU_CHN *ptChnId, MI_IPUChnAttr_t *pstChnAttr, MI_PHY u64ModelPA);

参数

参数名称	描述	输入/输出
ptChnId	获取IPU通道ID的指针	输出
pstIPUChnAttr	IPU通道描述信息结构体指针	输入
u64ModelPA	存放网络模型文件的MMA内存	输入

返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- MI_IPUChnAttr_t.u32BatchMax 为批处理的最大值，如果这个模型不需要使用批处理，则将该值设置为1或者0。
- MI_IPUChnAttr_t.u32InputBufDepth 为设定的输入预分配私有tensor buffer* u32BatchMax的个数，比如 0 or 1 or 2 or 3, 当设置为0时，表示buffer来源于外部。如果直接使用前级模块的输出MI buffer，建议此处设置input_depth为0避免内存浪费。
- MI_IPUChnAttr_t. u32OutputBufDepth为设定的输出预分配私有tensor buffer* u32BatchMax的个数，比如 0 or 1 or 2 or 3，当设置为0时，表示buffer来源于外部，如MI_RGN模块。
- 如果创建的是one_buf batch模式网络模型，则不会预分配输入和输出buffer。
- IPU最大通道数为48。
- 只有在调用MI_IPU_DestroyCHN后才能释放u64ModelPA

举例

MI_S32 s32Ret, buf_depth = 3, batch_max = 1;
MI_IPU_CHN u32ChnId = 0;
MI_IPUChnAttr_t chnAttr;
MI_S32 fd, s32ModelSize;
MI_U64 u64ModelPA = 0;
void *pmem = NULL;
void *pModelVA = NULL;
char *pModelPath = "caffe_mobilenet_v2.tflite_sgsimg.img";

chnAttr.u32InputBufDepth = buf_depth;
chnAttr.u32OutputBufDepth = buf_depth;
chnAttr.u32BatchMax = batch_max;

fd = open(pModelPath, O_RDONLY);
if (fd < 0) {
    perror("Fail to open model!\n");
    return -1;
}
s32ModelSize = lseek(fd, 0, SEEK_END);
pmem = mmap(NULL, s32ModelSize, PROT_READ, MAP_SHARED, fd, 0);
if (pmem == MAP_FAILED) {
    perror("mmap");
    close(fd);
    return -1;
}
s32Ret = MI_SYS_MMA_Alloc(0, NULL, s32ModelSize, &u64ModelPA);
if (s32Ret != MI_SUCCESS) {
    printf("fail to allocate model buf!\n");
    munmap(pmem, s32ModelSize);
    close(fd);
    return s32Ret;
}
s32Ret = MI_SYS_Mmap(u64ModelPA, s32ModelSize, &pModelVA, TRUE);
if (s32Ret != MI_SUCCESS) {
    printf("fail to mmap");
    MI_SYS_MMA_Free(0, u64PhyAddr);
    munmap(pmem, s32ModelSize);
    close(fd);
    return s32Ret;
}

memcpy(pModelVA, pmem, s32ModelSize);
MI_SYS_FlushInvCache(pModelVA, s32ModelSize);

s32Ret = MI_IPU_CreateCHNWithUserMem(&u32ChnId, &chnAttr, u64ModelPA);
if (s32Ret != MI_SUCCESS) {
    printf("fail to create ipu channel\n");
    MI_SYS_Munmap(pModelVA, s32ModelSize);
    MI_SYS_MMA_Free(0, u64PhyAddr);
    munmap(pmem, s32ModelSize);
    close(fd);
    return s32Ret;
}

3. 数据类型¶

3.1. 数据类型定义¶

数据类型	定义
SerializedReadFunc	定义用于客制化的读取文件方式，用于支持客制化的AI网络存储格式
MI_IPU_ELEMENT_FORMAT	定义IPU输入数据枚举类型
MI_IPU_BatchMode_e	定义IPU batch buffer模式枚举类型
MI_IPU_LayoutType_e	定义tensor的排布枚举类型
MI_IPU_IpuWorkMode_e	定义IPU模型的工作模式枚举类型
MI_IPU_TensorDesc_t	定义IPU Tensor形状结构体
MI_IPU_SubNet_InputOutputDesc_t	定义IPU子网络输入/输出描述结构体
MI_IPU_Tensor_t	定义IPU Tensor地址结构体
MI_IPU_TensorVector_t	定义IPU Tensor数组结构体指针
MI_IPU_DevAttr_t	定义IPU设备属性结构体
MI_IPU_ChnAttr_t	定义IPU通道属性结构体
MI_IPU_BatchInvoke_param_t	定义批处理参数结构体
MI_IPU_RuntimeInfo_t	定义IPU运行信息结构体
MI_IPU_OfflineModelStaticInfo_t	定义IPU离线模型静态信息结构体

3.2. SerializedReadFunc¶

说明

定义用于客制化的读取文件方式，用于支持客制化的AI网络存储格式。

语法

typedef int (*SerializedReadFunc)(void *dst_buf,int offset, int size, char *ctx);

成员

成员名称 描述

dst_buf 数据存放地址

offset 文件指针偏移量

size 读取大小

ctx 文件路径

3.3. MI_IPU_ELEMENT_FORMAT¶

说明

定义IPU输入数据枚举类型。

语法

typedef enum

{

  MI_IPU_FORMAT_U8,

  MI_IPU_FORMAT_NV12,

  MI_IPU_FORMAT_INT16,

  MI_IPU_FORMAT_INT32,

  MI_IPU_FORMAT_INT8,

  MI_IPU_FORMAT_FP32,

  MI_IPU_FORMAT_UNKNOWN,

  MI_IPU_FORMAT_ARGB8888,

  MI_IPU_FORMAT_ABGR8888,

  MI_IPU_FORMAT_GRAY,

  MI_IPU_FORMAT_COMPLEX64,

} MI_IPU_ELEMENT_FORMAT;

成员

成员名称	描述
MI_IPU_FORMAT_U8	U8类型
MI_IPU_FORMAT_NV12	NV12类型，如YUV
MI_IPU_FORMAT_INT16	INT16类型
MI_IPU_FORMAT_INT32	INT32类型
MI_IPU_FORMAT_INT8	INT8类型
MI_IPU_FORMAT_FP32	FLOAT类型
MI_IPU_FORMAT_UNKNOWN	Unknown
MI_IPU_FORMAT_ARGB8888	ARGB8888类型
MI_IPU_FORMAT_ABGR8888	ABGR8888类型
MI_IPU_FORMAT_GRAY	GRAY类型
MI_IPU_FORMAT_COMPLEX64	COMPLEX64类型

注意事项
- ARGB/RGB/BGR tensor属于MI_IPU_FORMAT_U8数据类型
- 只有input tensor可以支援MI_IPU_FORMAT_NV12格式
- 只有output tensor可以支援MI_IPU_FORMAT_FP32格式

3.4. MI_IPU_BatchMode_e¶

说明

定义IPU batch buffer模式枚举类型。

定义

typedef enum

{

    E_IPU_BATCH_N_BUF_MODE = 0,

    E_IPU_BATCH_ONE_BUF_MODE,

} MI_IPU_BatchMode_e;

成员

成员名称 描述

E_IPU_BATCH_N_BUF_MODE 模型为n_buf batch模式

E_IPU_BATCH_ONE_BUF_MODE 模型为one_buf batch模式
相关数据类型及接口

MI_IPU_OfflineModelStaticInfo_t

MI_IPU_GetOfflineModeStaticInfo

3.5. MI_IPU_LayoutType_e¶

说明

定义tensor的排布枚举类型。

定义

typedef enum

{

    E_IPU_LAYOUT_TYPE_NHWC = 0,

    E_IPU_LAYOUT_TYPE_NCHW,

} MI_IPU_LayoutType_e;

成员

成员名称 描述

E_IPU_LAYOUT_TYPE_NHWC 该tensor为NHWC排布

E_IPU_LAYOUT_TYPE_NCHW 该tensor为NCHW排布
相关数据类型及接口

MI_IPU_TensorDesc_t

MI_IPU_GetInOutTensorDesc

3.6. MI_IPU_IpuWorkMode_e¶

说明

定义IPU模型的工作模式枚举类型。

定义

typedef enum

{

    E_IPU_IPU_WORK_MODE_SINGLECORE = 0,

    E_IPU_IPU_WORK_MODE_MULTICORE,

} MI_IPU_IpuWorkMode_e;

成员

成员名称 描述

E_IPU_IPU_WORK_MODE_SINGLECORE 模型为单核模式

E_IPU_IPU_WORK_MODE_MULTICORE 模型为多核模式
相关数据类型及接口

MI_IPU_OfflineModelStaticInfo_t

MI_IPU_GetOfflineModeStaticInfo

3.7. MI_IPU_TensorDesc_t¶

说明

定义IPU Tensor描述结构体。

语法

typedef struct MI_IPU_TensorDesc_s
{
    MI_U32 u32TensorDim;
    MI_IPU_ELEMENT_FORMAT eElmFormat;
    MI_U32 u32TensorShape[MI_IPU_MAX_TENSOR_DIM];
    MI_S8 name[MAX_TENSOR_NAME_LEN];
    MI_U32 u32InnerMostStride;
    MI_FLOAT fScalar;
    MI_S64 s64ZeroPoint;
    MI_S32 s32AlignedBufSize;
    MI_U32 u32BufSize;
    MI_U32 u32InputWidthAlignment;
    MI_U32 u32InputHeightAlignment;
    MI_IPU_LayoutType_e eLayoutType;
    MI_U32 au32Reserve[4]; // reserved
} MI_IPU_TensorDesc_t;

成员

成员名称	描述
u32TensorDim	Tensor维度
eElmFormat	Tensor数据类型
u32TensorShape	Tensor形状数组
name	Tensor名称
u32InnerMostStride	Tensor最内维长度（单位字节）
fScalar	Tensor量化系数
s64ZeroPoint	Tensor量化offset
s32AlignedBufSize	Tensor buffer对齐后的大小
u32BufSize	Tensor buffer大小
u32InputWidthAlignment	输入Tensor水平方向对齐大小
u32InputHeightAlignment	输入Tensor垂直方向对齐大小
eLayoutType	Tensor的排布模式
au32Reserve	预留位

注意事项

Tensor维度最大为10。建议使用如下宏定义：
```
#define MI_IPU_MAX_TENSOR_DIM (10)
```
输入数据必须严格按照u32InputWidthAlignment和u32InputHeightAlignment对齐，否则结果会出错。

数据对齐方式

input_formats	板上运行时数据对齐方式
RGB/BGR	不用对齐
RGBA/BGRA	W = ALIGN_UP(W * 4, input_width_alignment) / 4 input_width_alignment默认为1
YUV_NV12	H = ALIGN_UP(H, input_height_alignment) input_height_alignment默认为2 W = ALIGN_UP(W, input_width_alignment) input_width_alignment默认为2
GRAY	H = ALIGN_UP(H, input_height_alignment) input_height_alignment默认为1 W = ALIGN_UP(W, input_width_alignment) input_width_alignment默认为1
RAWDATA_F32_NHWC	不用对齐
RAWDATA_S16_NHWC	不用对齐

3.8. MI_IPU_SubNet_InputOutputDesc_t¶

说明

定义IPU子网络输入/输出描述结构体。

语法

typedef struct MI_IPU_SubNet_InputOutputDesc_s

{

    MI_U32 u32InputTensorCount;

    MI_U32 u32OutputTensorCount;

    MI_IPU_TensorDesc_t astMI_InputTensorDescs[MI_IPU_MAX_INPUT_TENSOR_CNT];

    MI_IPU_TensorDesc_t astMI_OutputTensorDescs[MI_IPU_MAX_OUTPUT_TENSOR_CNT];

} MI_IPU_SubNet_InputOutputDesc_t;

成员

成员名称	描述
u32InputTensorCount	输入Tensor个数
u32OutputTensorCount	输出Tensor个数
astMI_InputTensorDescs	输入Tensor形状结构体数组
astMI_OutputTensorDescs	输出Tensor形状结构体数组

3.9. MI_IPU_Tensor_t¶

说明

定义IPU Tensor地址结构体。

语法

typedef struct MI_IPU_Tensor_s

{

    void *ptTensorData[2];

    MI_PHY phyTensorAddr[2];//notice that this is miu bus addr,not cpu bus addr.

} MI_IPU_Tensor_t;

成员

成员名称 描述

ptTensorData Tensor buffer虚拟地址

phyTensorAddr Tensor buffer物理地址

3.10. MI_IPU_TensorVector_t¶

说明

定义IPU Tensor数组结构体。

语法

typedef struct MI_IPU_TensorVector_s

{

    MI_U32 u32TensorCount;

    MI_IPU_Tensor_t astArrayTensors[MI_IPU_MAX_TENSOR_CNT];

} MI_IPU_TensorVector_t;

成员

成员名称 描述

u32TensorCount Tensor个数

astArrayTensors 每个Tensor的地址信息

3.11. MI_IPU_DevAttr_t¶

说明

定义IPU设备属性结构体。

语法

typedef struct MI_IPU_DevAttr_s
{
    MI_U32 u32MaxVariableBufSize;
    MI_U32 u32YUV420_W_Pitch_Alignment; // unused
    MI_U32 u32YUV420_H_Pitch_Alignment; // unused
    MI_U32 u32XRGB_W_Pitch_Alignment; // unused
    MI_U32 au32Reserve[8]; // reserved
} MI_IPU_DevAttr_t;

成员

成员名称	描述
u32MaxVariableBufSize	模型内部Tensor使用的memory的最大大小
u32YUV420_W_Pitch_Alignment	Unused
u32YUV420_H_Pitch_Alignment	Unused
u32XRGB_W_Pitch_Alignment	Unused
au32Reserve	预留位

3.12. MI_IPU_ChnAttr_t¶

说明

定义IPU通道属性结构体。

语法

typedef struct MI_IPU_ChnAttr_s

{

    MI_U32 u32SubNetId;

    MI_U32 u32OutputBufDepth;

    MI_U32 u32InputBufDepth;

    MI_U32 u32BatchMax;

    MI_U32 au32Reserve[8]; // reserved

} MI_IPUChnAttr_t;

成员

成员名称 描述

u32SubNetId 子网络ID

u32OutputBufDepth 输出Tensor Buffer深度

u32InputBufDepth 输入Tensor Buffer深度

au32Reserve 预留位
注意事项

IPU输入/输出缓冲区最大深度为3。建议使用如下宏定义：
```
#define MAX_IPU_INPUT_OUTPUT_BUF_DEPTH (3)
```

3.13. MI_IPU_BatchInvoke_param_t¶

说明

定义批处理参数结构体。

语法

typedef struct MI_IPU_BatchInvoke_param_s {
    MI_PHY u64VarBufPhyAddr;
    MI_U32 u32VarBufSize;
    MI_U32 u32BatchN;
    MI_S32 s32TaskPrio;
    MI_U32 u32IpuAffinity;
    MI_IPU_Tensor_t astArrayTensors[MI_IPU_MAX_BATCH_TENSOR_CNT];
    MI_U32 au32Reserve[8]; // reserved
} MI_IPU_BatchInvoke_param_t;

成员

成员名称	描述
u64VarBufPhyAddr	用户指定的variable buffer物理地址
u32VarBufSize	用户指定的variable buffer大小
u32BatchN	批处理个数
s32TaskPrio	任务优先级
u32IpuAffinity	绑定ipu core
astArrayTensors	批处理所有的输入输出tensor buffer地址
au32Reserve	预留位

注意事项
- astArrayTensors数组存放批处理所有的输入输出tensor buffer地址，规则是先依次存入所有输入tensor buffer地址，再存入所有输出tensor buffer地址。
- 每一个输入/输出tensor的起始物理地址必须64 bytes 对齐。
- 用户指定的variable buffer的起始物理地址必须64 bytes对齐。

3.14. MI_IPU_RuntimeInfo_t¶

说明

定义IPU运行信息结构体。

语法

typedef struct MI_IPU_RuntimeInfo_s {
    MI_U64 u64BandWidth;
    MI_U64 u64IpuTime;
    MI_U64 u64BandWidthRead;
    MI_U64 u64BandWidthWrite;
    MI_U32 au32Reserve[8]; // reserved
} MI_IPU_RuntimeInfo_t;

成员

成员名称	描述
u64BandWidth	带宽数据总量
u64IpuTime	IPU处理时间 (ms)
u64BandWidthRead	带宽数据读总量
u64BandWidthWrite	带宽数据写总量
au32Reserve	预留位

3.15. MI_IPU_OfflineModelStaticInfo_t¶

说明

定义IPU离线模型静态信息结构体。

语法

typedef struct MI_IPU_OfflineModelStaticInfo_s {
    MI_U32 u32VariableBufferSize;
    MI_U32 u32OfflineModelSize;
    MI_IPU_BatchMode_e eBatchMode;
    MI_U32 u32TotalBatchNumTypes;
    MI_U32 au32BatchNumTypes[MI_IPU_MAX_BATCH_TYPE_NUM];
    MI_IPU_IpuWorkMode_e eIpuWorkMode;
    MI_U32 au32Reserve[8]; // reserved
} MI_IPU_OfflineModelStaticInfo_t;

成员

成员名称	描述
u32VariableBufferSize	离线模型运行需要的variable buffer size
u32OfflineModelSize	离线模型文件大小
eBatchMode	离线模型batch buffer模式
u32TotalBatchNumTypes	离线模型所支持的batch数的种类个数
au32BatchNumTypes	n_buf模式：离线模型板端运行所能够支持的最大batch数以及batch数推荐值的最大值 one_buf模式：离线模型板端运行所能够支持的batch数的种类
eIpuWorkMode	离线模型的工作模式
au32Reserve	预留位

注意事项
- 如果模型的eBatchMode为E_IPU_BATCH_N_BUF_MODE：

  u32TotalBatchNumTypes将会返回2。

  au32BatchNumTypes[0]将会返回该离线模型板端运行所能够支持的最大batch数。

  au32BatchNumTypes[1]将会返回该离线模型板端运行的推荐batch数中的最大值。(推荐batch数将是2的n次幂，当au32BatchNumTypes[1] = 2ⁿ，代表该模型的推荐batch数为2⁰, 2¹, ..., 2^(n-1), 2ⁿ)。

  Ex：

  au32BatchNumTypes[0]返回128，则可以支持1~128个batches。

  au32BatchNumTypes[1]返回8，则该模型的推荐batch数为1, 2, 4, 8。
- 如果模型的eBatchMode为E_IPU_BATCH_ONE_BUF_MODE：

  u32TotalBatchNumTypes将会返回离线模型板端运行所能够支持的batch数的种类的个数。

  au32BatchNumTypes[0] ~ au32BatchNumTypes[u32TotalBatchNumTypes - 1]将会返回离线模型板端运行所能够支持的batch数的种类。

  Ex：

  u32TotalBatchNumTypes==3

  au32BatchNumTypes[0]==10

  au32BatchNumTypes[1]==20

  au32BatchNumTypes[2]==30

  则可以支持10、20、30这三种batch数。

4. 错误码¶

表4-1 IPU API错误码

错误代码	宏定义	描述
0	MI_SUCCESS	Success
1	E_IPU_ERR_INVALID_CHNID	Invlalid channel ID
2	E_IPU_ERR_CHNID_EXIST	Channel already exists
3	E_IPU_ERR_CHNID_UNEXIST	Channel does not exist
4	E_IPU_ERR_NOMEM	Failure caused by malloc memory
5	E_IPU_ERR_NOBUF	Failure caused by malloc buffer
6	E_IPU_ERR_BADADDR	Bad address, buffer address is not gotten from IPU buffer allocator
7	E_IPU_ERR_SYS_TIMEOUT	System timeout
8	E_IPU_ERR_FILE_OPERATION	File cannot be opened or read or written
9	E_IPU_ERR_ILLEGAL_TENSOR_BUFFER_SIZE	Tensor buffer size does not meet the requirement, usually less than the requirement
10	E_IPU_ERR_ILLEGAL_BUFFER_DEPTH	Input or output buffer depth quantum exceeds maximum number
11	E_IPU_ERR_ILLEGAL_INPUT_OUTPUT_DESC	Network description is illegal, usually input or output buffer quantum is wrong
12	E_IPU_ERR_ILLEGAL_INPUT_OUTPUT_PARAM	Uer's input or output buffer quantum does not match network description
13	E_IPU_ERR_MAP	Address mapping error
14	E_IPU_ERR_INIT_FIRMWARE	Fail to initialize IPU firmware
15	E_IPU_ERR_CREATE_CHANNEL	Fail to create channel
16	E_IPU_ERR_DESTROY_CHANNEL	Fail to destroy channel
17	E_IPU_ERR_INVOKE	Fail to invoke
18	E_IPU_ERR_SET_MALLOC_REGION	Fail to set malloc region for freertos
19	E_IPU_ERR_SET_IPU_PARAMETER	Fail to set IPU parameter
20	E_IPU_ERR_INVALID_PITCH_ALIGNMENT	Invalid pitch alignment
21	E_IPU_ERR_NO_CREATED_IPU_DEVICE	There is no created IPU device
22	E_IPU_ERR_GET_IPU_VERSION	Fail to get IPU version from IPU firmware
23	E_IPU_ERR_MISMATCH_IPU_HEAD_FILE	IPU head files version not matched
24	E_IPU_ERR_NO_SUPPORT_REQ	IPU firmware does not support this request
25	E_IPU_ERR_FAILED	Unexpected error
26	E_IPU_ERR_SEND_REQUEST	Fail to send request to IPU
27	E_IPU_ERR_GET_FIRMWARE_INFO	Fail to get ipu firmware information
28	E_IPU_ERR_INVALID_IPUCORE_BOOTING_PARAM	Invalid IPU cores booting parameters
29	E_IPU_ERR_INVALID_IPUCORE_SHUTDOWNING_PARAM	Invalid IPU cores shutdowning parameters
30	E_IPU_ERR_NO_MULTICORE_ENV	Multicore mode needs all ipu cores being alive
31	E_IPU_ERR_INVALID_TASK_PRIORITY	Invalid ipu task priority
32	E_IPU_ERR_DEV_SHUTDOWN	Ipu core has been shutdown
33	E_IPU_ERR_DEV_FAIL_RESET	Fail to reset ipu
34	E_IPU_ERR_DEV_FAIL_SHUTDOWN	Fail to shutdown ipu
35	E_IPU_ERR_NO_AVAILABLE_DEV	No available ipu dev
36	E_IPU_ERR_RESET_OFF	Reset function is off
37	E_IPU_ERR_INVALID_BATCH_NUM	batch number error
38	E_IPU_ERR_BATCH_TYPE	batch type error
39	E_IPU_ERR_BATCH_MODE	batch mode error
40	E_IPU_ERR_NO_AVAILABLE_BATCH_MODE	do not find available batch mode
41	E_IPU_ERR_IPU_HANG	invoke was dropped due to ipu hang
42	E_IPU_ERR_NO_RESET_DEV	no reset ipu dev
43	E_IPU_ERR_NO_BATCH_PARAM	no batch parameter
44	E_IPU_ERR_INVALID_MODEL_BUFFER	invalid user model buffer physical address or size
45	E_IPU_ERR_INVALID_VARIABLE_BUFFER	invalid variable buffer physical address or size
46	E_IPU_ERR_NOT_ASSIGN_CORE	not assign ipu core when use user's variable buffer
47	E_IPU_ERR_SWDISP_NOT_REGISTER	model has unsupported swdisp function
48	E_IPU_ERR_SWDISP_NOT_FIND_TASKID	not find swdisp task id
49	E_IPU_ERR_SWDISP_INVALID_PARAM	invalid swdisp parameter
50	E_IPU_ERR_SWDISP_UNEXPECTED	unexpected swdisp error
51	E_IPU_ERR_SWDISP_UNKNOWN	unknown swdisp error
52	E_IPU_ERR_BAD_PHY_ADDR_ALIGNMENT	ipu buffer physical addr not aligned
53	E_IPU_ERR_MISMATCH_INVOKE_FUNC	n_buf/one_buf batch model should use MI_IPU_Invoke2/MI_IPU_Invoke2Custom
54	E_IPU_ERR_MISMATCH_MODEL	other platform's model
55	E_IPU_ERR_INVOKE_INTERRUPT	invoke task was interrupted (maybe on suspend), please try again
256	E_IPU_ERR_NO_AVAILABLE_CHNID	There is no available channel

5. PROCFS介绍¶

5.1. 概述¶

通过控制台debug IPU的方式主要有procfs和sysfs。

IPU Procfs在open device（mi_dev）的时候创建节点proc/mi_module/mi_ipu/mi_ipu0，close device的时候删除节点。
IPU Sysfs在insmod ko的时候创建节点sys/dla/xxx。

5.2. 如何看MMA信息¶

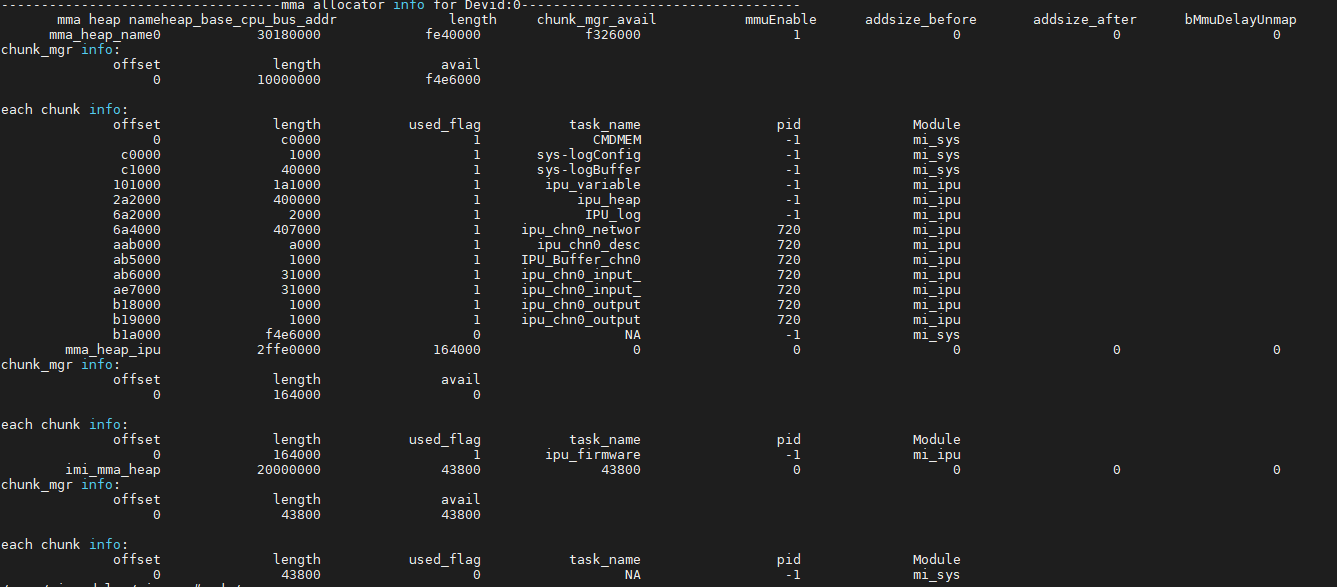

# cat /proc/mi_modules/mi_sys/mi_sys0

可以看到所有MMA的使用情况。

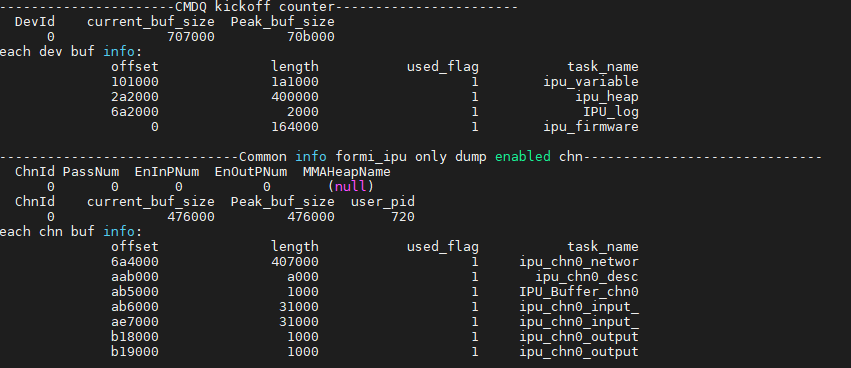

# cat /proc/mi_modules/mi_ipu/mi_ipu0

可以看IPU的device和各channel使用MMA的情况。

5.3. 查看IPU version信息¶

# cat /sys/dla/version

5.4. 查看IPU clock信息¶

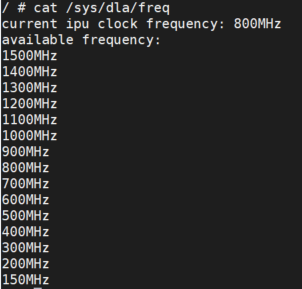

# cat /sys/dla/freq

5.5. 调节IPU clock¶

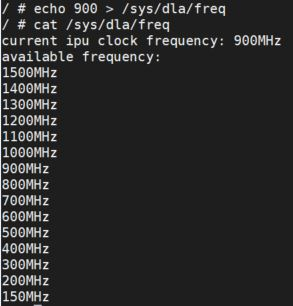

# echo xxx > /sys/dla/freq

*(XXX必须是available frequency)*

5.6. 开关auto reset功能¶

Auto reset功能可以在IPU无响应后reset IPU，继续未完成的任务。

打开auto reset功能：echo on > /sys/dla/auto_reset

关闭auto reset功能：echo off > /sys/dla/auto_reset

前期测试阶段，建议关闭auto reset功能，理清IPU无响应的原因。

5.7. 抓取IPU log¶

# echo “ctrl_size=0x800000 corectrl_size=0x800000 ctrl=0xffffff corectrl=0x1fff” > /sys/dla/ipu_log

ctrl_size和corectrl_size是为ctrl log和corectrl log分配buffer的大小，ctrl和corectrl是ctrl log和corectrl log的配置。

参数名称	描述	输入/输出
u32ChnId	IPU通道号	输入
pstInputTensorVector	输入IPU Tensor数组结构体指针	输入

成员名称	描述
dst_buf	数据存放地址
offset	文件指针偏移量
size	读取大小
ctx	文件路径

成员名称	描述
E_IPU_BATCH_N_BUF_MODE	模型为n_buf batch模式
E_IPU_BATCH_ONE_BUF_MODE	模型为one_buf batch模式

成员名称	描述
E_IPU_LAYOUT_TYPE_NHWC	该tensor为NHWC排布
E_IPU_LAYOUT_TYPE_NCHW	该tensor为NCHW排布

成员名称	描述
E_IPU_IPU_WORK_MODE_SINGLECORE	模型为单核模式
E_IPU_IPU_WORK_MODE_MULTICORE	模型为多核模式

成员名称	描述
ptTensorData	Tensor buffer虚拟地址
phyTensorAddr	Tensor buffer物理地址

成员名称	描述
u32TensorCount	Tensor个数
astArrayTensors	每个Tensor的地址信息

成员名称	描述
u32SubNetId	子网络ID
u32OutputBufDepth	输出Tensor Buffer深度
u32InputBufDepth	输入Tensor Buffer深度
au32Reserve	预留位
