MI SSL API

REVISION HISTORY

Revision No.
Description
 Date
1.0
  • Initial release
    		•  09/12/2020
    1.1
  • Modified API
    		•  10/15/2020
    1.2
  • 4MIC Sound Source Localization and Modified API
    		•  11/03/2021

    1. 概述

    1.1. 算法说明

    SSL（Sound Source Localization）声源定位，用于定位声音来源的方向。

    1.2. 关键词说明

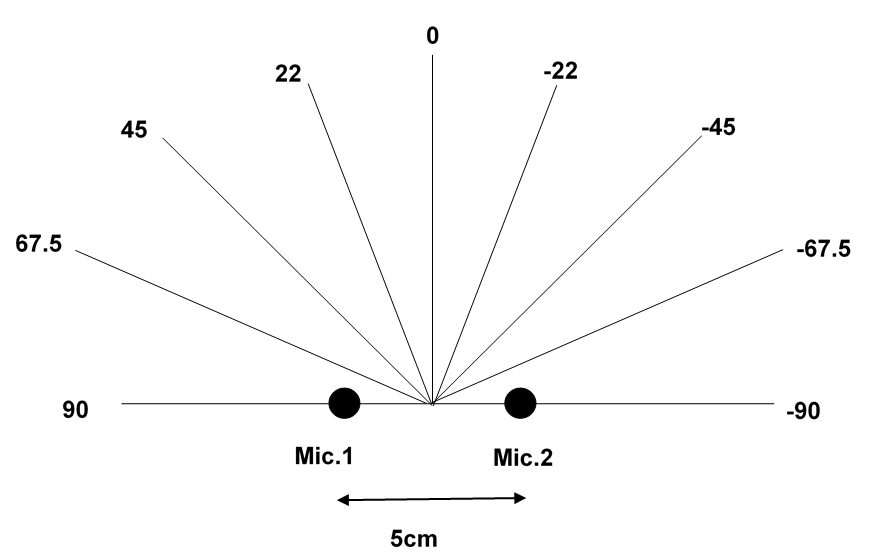

    当两个麦克风距离(distance)为5cm时，下图描述音源方向(direction)来源的定义:

    当麦克风个数多于两颗以上，将会有两种可能的数组形状，分别是均匀线性数组以及均匀圆形数组。

    1.3. 注意

    1.3.1. 使用

    为方便调试和确认算法效果，需要用户应用自行实现替换算法参数和抓取音频数据的逻辑。

    1.3.2. 区分

    不同通道数会对应到不同参考库。用户需要自行确认是否使用正确的通道数及对应参考库。

    2. 数组系统及坐标系

    2.1. 多麦克风数组

    常见的多麦克风数组主要有两类，分别是均匀线性数组以及均匀圆形数组。以下皆为二维示意图(无高度差之影响)。

    2.1.1. 均匀线性数组及坐标系

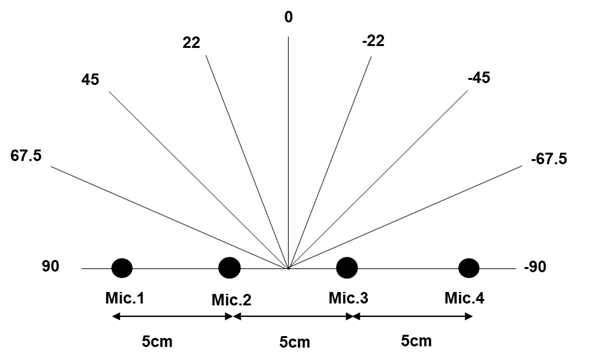

    均匀线性数组为一直线排列，且相邻麦克风之间距distance皆相同，并且由于其具有对称性，定位角度仅考虑上半平面(-90度至90度)。图2-1为均匀线性数组于空间坐标系之示意图。声音方向的角度(microphone_doa)定义为与数组中心及x轴之夹角。逆时钟方向为正。distance 单位为公分，建议至少大于5 cm 或 6 cm。

    图2-1 均匀线性数组及其坐标系

    2.1.2. 均匀圆形数组及坐标系

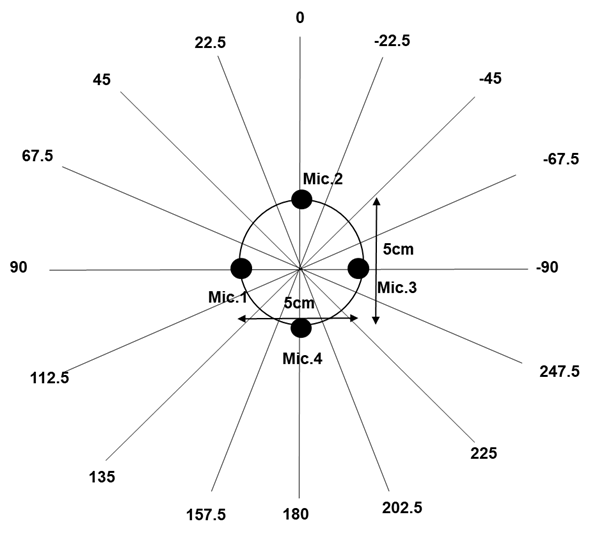

    均匀圆形数组为一圆形排列，且相邻麦克风与数组中心之夹角皆相同，麦克风间距即为圆形之直径，由于不具对称性，定位角度可以为整个平面(-90度至270度)，图2-2为均匀圆形数组于空间坐标系之示意图。声音方向的角度(microphone_doa)定义为与数组中心及x轴之夹角。逆时钟方向为正。distance 为圆形的直径。单位为公分。建议至少大于6 cm。

    ​

    图2-2 均匀圆形数组及其坐标系

    3. API参考

    3.1. 功能模块API

    API名 功能
    IaaSsl_GetBufferSize 获取Ssl算法运行需要的内存大小
    IaaSsl_Init 初始化Ssl算法
    IaaSsl_Config 配置Ssl算法
    IaaSsl_Get_Config 获取Ssl算法当前的配置参数信息
    IaaSsl_Set_Shape Ssl指派麦克风数组形状
    IaaSsl_Cal_Params SSL根据数组形状计算参数
    IaaSsl_Run Ssl算法处理
    IaaSsl_Get_Direction 获取Ssl算法处理的结果
    IaaSsl_Reset_Mapping 当IaaSsl_Get_Direction完成后重新初始化定位缓冲区
    IaaSsl_Reset 重新初始化Ssl算法
    IaaSsl_Free 释放Ssl算法资源

    3.2. IaaSsl_GetBufferSize

    • 功能

      获取Ssl算法运行所需要的内存大小。

    • 语法

      unsigned int IaaSsl_GetBufferSize(void);

    • 返回值

      返回值为Ssl算法运行所需要的内存大小，此内存大小与使用的麦克风数有关。

    • 依赖

      • 头文件: AudioSslProcess.h

      • 库文件: libSSL_2MIC_LINUX.so/ libSSL_2MIC_LINUX.a/libSSL_4MIC_LINUX.so/libSSL_4MIC_LINUX.a

    • 注意

      该接口仅返回需要的内存大小，申请和释放内存的动作需应用来处理。

    • 举例

      请参考IaaSsl_Run举例部分。

    3.3. IaaSsl_Init

    • 功能

      初始化Ssl算法。

    • 语法

      SSL_HANDLE IaaSsl_Init(char* working_buffer, AudioSslInit* ssl_init);

    • 形参

      参数名称 描述 输入/输出
      working_buffer Ssl算法所使用的内存地址，用户申请内存大小后所得地址 输入
      ssl_init Ssl算法的初始化结构体指针 输入

    • 返回值

      返回值 结果
      非NULL 成功
      NULL 失败

    • 依赖

      • 头文件: AudioSslProcess.h

      • 库文件: libSSL_2MIC_LINUX.so/ libSSL_2MIC_LINUX.a/libSSL_4MIC_LINUX.so/libSSL_4MIC_LINUX.a

    • 举例

      请参考IaaSsl_Run举例部分。

    3.4. IaaSsl_Config

    • 功能

      配置Ssl算法。

    • 语法

      ALGO_SSL_RET IaaSsl_Config(SSL_HANDLE handle, AudioSslConfig* ssl_config);

    • 形参

      参数名称 描述 输入/输出
      handle Ssl算法handle 输入
      ssl_config Ssl算法的配置结构体指针 输入

    • 返回值

      返回值 结果
      0 成功
      非0 失败，参照错误码

    • 依赖

      • 头文件: AudioSslProcess.h

      • 库文件: libSSL_2MIC_LINUX.so/ libSSL_2MIC_LINUX.a/libSSL_4MIC_LINUX.so/libSSL_4MIC_LINUX.a

    • 举例

      请参考IaaSsl_Run举例部分。

    3.5. IaaSsl_Get_Config

    • 功能

      获取Ssl算法当前的配置参数。

    • 语法

      ALGO_SSL_RET IaaSsl_Get_Config(SSL_HANDLE handle, AudioSslConfig *ssl_config);

    • 形参

      参数名称 描述 输入/输出
      handle Ssl算法handle 输入
      ssl_config Ssl算法的配置结构体指针 输出

    • 返回值

      返回值 结果
      0 成功
      非0 失败，参照错误码

    • 依赖

      • 头文件: AudioSslProcess.h

      • 库文件: libSSL_2MIC_LINUX.so/ libSSL_2MIC_LINUX.a/libSSL_4MIC_LINUX.so/libSSL_4MIC_LINUX.a

    • 举例

      请参考IaaSsl_Run举例部分。

    3.6. IaaSsl_Set_Shape

    • 功能

      SSL 指派数组形状。

    • 语法

      ALGO_SSL_RET IaaSsl_Set_Shape(SSL_HANDLE handle,int shape);

    • 形参

      参数名称 描述 输入/输出
      handle Ssl算法handle 输入
      shape 指派数组形状。0:均匀线性数组，1:均匀圆形数组 输入

    • 返回值

      返回值 结果
      0 成功
      非0 失败，参照错误码

    • 依赖

      • 头文件: AudioSslProcess.h

      • 库文件: libSSL_2MIC_LINUX.so/ libSSL_2MIC_LINUX.a/libSSL_4MIC_LINUX.so/libSSL_4MIC_LINUX.a

    • 注意

      • 仅提供均匀线性数组及均匀圆型数组(示意图请看图2-1及图2-2)，客户有特殊数组需求，需告知修改

      • 麦克风个数为2个时，只存在线性数组，其间距即为所设定麦克风间距

      • 数组位置设定会强烈影响SSL效果，因此设定之数组位置必须与真实数组位置相同

    • 举例

      请参考IaaSsl_Run举例部分。

    3.7. IaaSsl_Cal_Params

    • 功能

      SSL根据数组形状计算其定位用之参数。

    • 语法

      ALGO_SSL_RET IaaSsl_Cal_Params(SSL_HANDLE handle);

    • 形参

      参数名称 描述 输入/输出
      handle Ssl算法handle 输入

    • 返回值

      返回值 结果
      0 成功
      非0 失败，参照错误码

    • 依赖

      • 头文件: AudioSslProcess.h

      • 库文件: libSSL_2MIC_LINUX.so/ libSSL_2MIC_LINUX.a/libSSL_4MIC_LINUX.so/libSSL_4MIC_LINUX.a

    • 举例

      请参考IaaSsl_Run举例部分。

    3.8. IaaSsl_Run

    • 功能

      Ssl算法处理

    • 语法

      ALGO_SSL_RET IaaSsl_Run(SSL_HANDLE handle, short* microphone_input,
int *delay_sample);

    • 形参

      参数名称 描述 输入/输出
      handle Ssl算法handle 输入
      microphone_input 待进行声源定位的数据指针 输入
      delay_sample 不同对麦克风之间的延迟样本数。此值建议当bf_mode开启时再拿作使用。 输出

    • 返回值

      返回值 结果
      0 成功
      非0 失败，参照错误码

    • 依赖

      • 头文件: AudioSslProcess.h

      • 库文件: libSSL_2MIC_LINUX.so/ libSSL_2MIC_LINUX.a/libSSL_4MIC_LINUX.so/libSSL_4MIC_LINUX.a

    • 注意

      • 对于两颗麦克风数组(双声道音频可以负荷)，microphone_input指向的数据应以采样点为最小单位，按照L,R,L,R的格式摆放，数据长度必须和IaaSsl_Init中设定的point_number(即多少个采样点进行一次beamforming处理)相对应。→范例一

      • 对于多颗麦克风数组(麦克风数多于两颗，双声道音频无法负荷)之情况，各个麦克风音频须为单声道，microphone_input指向的数据仍应已采样点为最小单位，并按照麦克风于数组的相对位置，由左至右的格式摆放，例如4颗线性麦克风数组，摆放的方式为 [左一→左二→右二→右一]，数据长度必须和IaaBf_Init中设定的point_number(即多少个采样点进行一次SSL处理)相对应。→范例二

      • 以图2-1及图2-2的麦克风数组为例，microphone_input摆放的格式为[MIC1→MIC2→MIC3→MIC4]。

    • 举例

      范例一：两颗麦克风数组(麦克风输入为双声道音频)

      1.  #include <stdio.h>
2.  #include <unistd.h>
3.  #include <fcntl.h>
4.  #include <string.h>
5.  #include <sys/time.h>
6.  #include <sys/ioctl.h>
7.  #include <stdlib.h>
8.  #include "AudioSslProcess.h"
9.
10. #define MIC_NUM (2)
11. #define USE_MALLOC   (1)
12. typedef unsigned char               uint8;
13. typedef unsigned short              uint16;
14. typedef unsigned long               uint32;
15.
16.
17. unsigned int _OsCounterGetMs(void)
18. {
19.     struct  timeval t1;
20.     gettimeofday(&t1,NULL);
21.     unsigned int T = ( (1000000 * t1.tv_sec)+ t1.tv_usec ) / 1000;
22.     return T;
23. }
24.
25. int main(int argc, char *argv[])
26. {
27.     /*******Input file init*********/
28.     short input[256];
29.     char infileName[512];
30.     char outfileName[512];
31.     FILE * fin;
32.     FILE * fout;
33.     ALGO_SSL_RET ret;
34.     int counter2 = 0;
35.     unsigned int T0,T1,T2,T3;
36.     float avg = 0.0;
37.     float avg2 = 0.0;
38.     /**********common setting SSL***************/
39.     int point_number = 128;
40.     float microphone_distance = 12.0;
41.     int temperature = 20;
42.     int sample_rate = 16000;
43.     int delay_sample[1] = {0};
44.     int shape = 0;
45.     int direction = 0;
46.     int frame_number = 32;
47.     /**************SSL data init***********/
48.     int counter = 0;
49. #if USE_MALLOC
50.     char *WorkingBuffer2;
51.     WorkingBuffer2 = (char*)malloc(IaaSsl_GetBufferSize());
52. #endif
53.     AudioSslInit ssl_init;
54.     AudioSslConfig ssl_config;
55.     SSL_HANDLE handle;
56.
57.     ssl_init.mic_distance = microphone_distance; //cm
58.     ssl_init.point_number = point_number;
59.     ssl_init.sample_rate = sample_rate;
60.     ssl_init.bf_mode = 0;
61.     ssl_init.channel = MIC_NUM;
62.     ssl_config.temperature = temperature; //c
63.     ssl_config.noise_gate_dbfs = -80;
64.     ssl_config.direction_frame_num = frame_number;
65.     /******init algorithm********/
66.     handle = IaaSsl_Init((char*)WorkingBuffer2, &ssl_init);
67.     if (handle==NULL)
68.     {
69.         printf("SSL init error\n\r");
70.         return -1;
71.     }
72.     else
73.     {
74.         printf("SSL init succeed\n\r");
75.     }
76.
77.     ret = IaaSsl_Config(handle ,&(ssl_config));
78.     if (ret)
79.     {
80.         printf("Error occured in SSL Config\n\r");
81.         return -1;
82.     }
83.     ret = IaaSsl_Set_Shape(handle,shape);
84.     if (ret)
85.     {
86.         printf("Error occured in Array shape\n\r");
87.         return -1;
88.     }
89.
90.     ret = IaaSsl_Cal_Params(handle);
91.     if (ret)
92.     {
93.         printf("Error occured in Array matrix calculation\n\r");
94.         return -1;
95.     }
96.
97.     sprintf(infileName,"%s","./../sample/data/Chn_Left_right_12_0.wav");
98.     sprintf(outfileName,"%s","./SSL_result.txt");
99.
100.        fin = fopen(infileName, "rb");
101.        if(!fin)
102.        {       printf("the input file 0 could not be open\n\r");
103.            return -1;
104.        }
105.
106.        fout = fopen(outfileName, "w");
107.        if(!fout)
108.        {
109.            printf("the output file could not be open\n\r");
110.            return -1;
111.        }
112.
113.        fread(input, sizeof(char), 44, fin); // read header 44 bytes
114.        fprintf(fout,"%s\t%s\t%s\n\r","time","direction","case");
115.        while(fread(input, sizeof(short), ssl_init.point_number*2, fin))
116.        {
117.            counter++;
118.            T0  = (long)_OsCounterGetMs();
119.            ret = IaaSsl_Run(handle,input,delay_sample);
120.            if(ret != 0)
121.            {
122.                printf("The Run fail\n");
123.                return -1;
124.            }
125.            // low resolution
126.    //      if (ssl_init.bf_mode == 1)
127.    //      {
128.    //          printf("delay_sample: %d\n",delay_sample[0]);
129.    //      }
130.            T1  = (long)_OsCounterGetMs();
131.            avg += (T1-T0);
132.            if(counter == ssl_config.direction_frame_num && ssl_init.bf_mode == 0)
133.            {
134.                counter2++;
135.                counter= 0;
136.                T2  = (long)_OsCounterGetMs();
137.                ret = IaaSsl_Get_Direction(handle, &direction);
138.                T3  = (long)_OsCounterGetMs();
139.                avg2 += (T3-T2);
140.                if(ret != 0 && ret!=ALGO_SSL_RET_RESULT_UNRELIABLE && ret!=ALGO_SSL_RET_BELOW_NOISE_GATE&&ret!=ALGO_SSL_RET_DELAY_SAMPLE_TOO_LARGE)
141.                {
142.                    printf("The Get_Direction fail\n");
143.                    return -1;
144.                }
145.                // write txt file
146.                fprintf(fout,"%f\t%d",(float)(counter2*ssl_config.direction_frame_num*0.008),direction);
147.                if (ret==0)
148.                {
149.                    fprintf(fout,"\t%s\n\r","current time is reliable!");
150.                }
151.                else if (ret==ALGO_SSL_RET_BELOW_NOISE_GATE)
152.                {
153.                    fprintf(fout,"\t%s\n\r","current time volume is too small!");
154.                }
155.                else if(ret==ALGO_SSL_RET_DELAY_SAMPLE_TOO_LARGE)
156.                {
157.                    fprintf(fout,"\t%s\n\r","current time delay_sample is out of range!");
158.                }
159.                else
160.                {
161.                    fprintf(fout,"\t%s\n\r","current time is not reliable!");
162.                }
163.                // reset voting
164.                ret = IaaSsl_Reset_Mapping(handle);
165.                if(ret != 0)
166.                {
167.                    printf("The ResetVoting fail\n");
168.                    return -1;
169.                }
170.            }
171.        }
172.        avg  = avg / (float)(ssl_config.direction_frame_num*counter2);
173.        avg2 = avg2 / (float)(counter2);
174.        printf("AVG for IaaSSL_RUN is %.3f ms\n",avg);
175.        printf("AVG for IaaSSL_GetDirection is %.3f ms\n",avg2);
176.        IaaSsl_Free(handle);
177.        fclose(fin);
178.        fclose(fout);
179.        free(WorkingBuffer2);
180.        printf("Done\n");
181.        return 0;
182.}

      范例二: 多颗麦克风数组(麦克风输入为4个单声道音讯)

      1.  #include <stdio.h>
2.  #include <unistd.h>
3.  #include <fcntl.h>
4.  #include <string.h>
5.  #include <sys/time.h>
6.  #include <sys/ioctl.h>
7.  #include <stdlib.h>
8.  #include "AudioSslProcess.h"
9.
10. #define MIC_NUM (4)
11. #define USE_MALLOC   (1)
12. typedef unsigned char               uint8;
13. typedef unsigned short              uint16;
14. typedef unsigned long               uint32;
15.
16. unsigned int _OsCounterGetMs(void)
17. {
18.     struct  timeval t1;
19.     gettimeofday(&t1,NULL);
20.     unsigned int T = ( (1000000 * t1.tv_sec)+ t1.tv_usec ) / 1000;
21.     return T;
22. }
23.
24. int main(int argc, char *argv[])
25. {
26.     /*********Input file init*******/
27.     short input[512];
28.     short input_tmp1[128],input_tmp2[128],input_tmp3[128],input_tmp4[128];
29.     char infileName[MIC_NUM][512];
30.     char outfileName[512];
31.     FILE * fin0,* fin1,* fin2,* fin3;
32.     FILE * fout;
33.     int k;
34.     ALGO_SSL_RET ret;
35.     int counter2 = 0;
36.     unsigned int T0,T1,T2,T3;
37.     float avg = 0.0;
38.     float avg2 = 0.0;
39.     /********common setting  SSL ********/
40.     int point_number = 128;
41.     float microphone_distance = 4.0;
42.     int temperature = 20;
43.     int sample_rate = 16000;
44.     int delay_sample[MIC_NUM-1] = {0,0,0}; //channel-1
45.     int shape  = 0;
46.     int direction = 0;
47.     int frame_number = 32;
48.     /********SSL data init********/
49.     int counter = 0;
50. #if USE_MALLOC
51.     char *WorkingBuffer_SSL;
52.     WorkingBuffer_SSL = (char*)malloc(IaaSsl_GetBufferSize());
53. #endif
54.     AudioSslInit ssl_init;
55.     AudioSslConfig ssl_config;
56.     SSL_HANDLE ssl_handle;
57.
58.     ssl_init.mic_distance = microphone_distance;
59.     ssl_init.point_number = point_number;
60.     ssl_init.sample_rate = sample_rate;
61.     ssl_init.bf_mode = 0;
62.     ssl_init.channel  = MIC_NUM;
63.     ssl_config.temperature = temperature;
64.     ssl_config.noise_gate_dbfs = -80;
65.     ssl_config.direction_frame_num = frame_number;
66.
67.     /*******init algorithm *****/
68.     ssl_handle = IaaSsl_Init((char*)WorkingBuffer_SSL, &ssl_init);
69.     if (ssl_handle == NULL)
70.     {
71.         printf("Init fail\n\r");
72.         return -1;
73.     }
74.     else
75.     {
76.         printf("SSL init succeed\n\r");
77.     }
78.
79.     ret = IaaSsl_Config(ssl_handle ,&(ssl_config));
80.     if (ret)
81.     {
82.         printf("Error occured in SSL Config\n\r");
83.         return -1;
84.     }
85.
86.     ret = IaaSsl_Set_Shape(ssl_handle,shape);
87.     if (ret)
88.     {
89.         printf("Error occured in Array shape\n\r");
90.         return -1;
91.     }
92.
93.     ret = IaaSsl_Cal_Params(ssl_handle);
94.     if (ret)
95.     {
96.         printf("Error occured in Array matrix calculation\n\r");
97.         return -1;
98.     }
99.
100.        /********open input file and input file*****/
101.
102.        sprintf(infileName[0],"%s","./../sample/data/Chn-01.wav");
103.        sprintf(infileName[1],"%s","./../sample/data/Chn-02.wav");
104.        sprintf(infileName[2],"%s","./../sample/data/Chn-03.wav");
105.        sprintf(infileName[3],"%s","./../sample/data/Chn-04.wav");
106.        sprintf(outfileName,"%s","./SSL_result.txt");
107.        fin0 = fopen(infileName[0], "rb");
108.        if(!fin0)
109.        {
110.            printf("the input file0 could not be open\n\r");
111.            return -1;
112.        }
113.        fin1 = fopen(infileName[1], "rb");
114.        if(!fin1)
115.        {
116.            printf("the input file 1 could not be open\n\r");
117.            return -1;
118.        }
119.        fin2 = fopen(infileName[2], "rb");
120.        if(!fin2)
121.        {
122.            printf("the input file 2 could not be open\n\r");
123.            return -1;
124.        }
125.        fin3 = fopen(infileName[3], "rb");
126.        if(!fin3)
127.        {
128.            printf("the input file 3 could not be open\n\r");
129.            return -1;
130.        }
131.        fout = fopen(outfileName, "w");
132.        if(!fout)
133.        {
134.            printf("the output file could not be open\n\r");
135.            return -1;
136.        }
137.
138.        fread(input, sizeof(char), 44, fin0); // read header 44 bytes
139.        fread(input, sizeof(char), 44, fin1); // read header 44 bytes
140.        fread(input, sizeof(char), 44, fin2); // read header 44 bytes
141.        fread(input, sizeof(char), 44, fin3); // read header 44 bytes
142.
143.        short * input_ptr;
144.        fprintf(fout,"%s\t%s\t%s\n\r","time","direction","case");
145.        while(fread(input_tmp1, sizeof(short), point_number, fin0))
146.        {
147.            fread(input_tmp2, sizeof(short), point_number, fin1);
148.            fread(input_tmp3, sizeof(short), point_number, fin2);
149.            fread(input_tmp4, sizeof(short), point_number, fin3);
150.            input_ptr = input;
151.            for(k=0;k<point_number;k++)
152.            {
153.                *input_ptr =  input_tmp1[k];
154.                input_ptr++;
155.                *input_ptr =  input_tmp2[k];
156.                input_ptr++;
157.                *input_ptr =  input_tmp3[k];
158.                input_ptr++;
159.                *input_ptr =  input_tmp4[k];
160.                input_ptr++;
161.            }
162.            counter++;
163.            T0  = (long)_OsCounterGetMs();
164.            ret = IaaSsl_Run(ssl_handle,input,delay_sample);
165.            if(ret != 0)
166.            {
167.                printf("The Run fail\n");
168.                return -1;
169.            }
170.            // low resolution
171.    //      if (ssl_init.bf_mode == 1)
172.    //      {
173.    //          printf("delay_sample: %d,%d,%d\n",delay_sample[0],delay_sample[1],delay_sample[2]);
174.    //      }
175.            T1  = (long)_OsCounterGetMs();
176.            avg += (T1-T0);
177.
178.            if(counter == ssl_config.direction_frame_num && ssl_init.bf_mode == 0)
179.            {
180.                counter2++;
181.                counter= 0;
182.                T2  = (long)_OsCounterGetMs();
183.                ret = IaaSsl_Get_Direction(ssl_handle, &direction);
184.                T3  = (long)_OsCounterGetMs();
185.                avg2 += (T3-T2);
186.                if(ret != 0 && ret!=ALGO_SSL_RET_RESULT_UNRELIABLE && ret!=ALGO_SSL_RET_BELOW_NOISE_GATE&&ret!=ALGO_SSL_RET_DELAY_SAMPLE_TOO_LARGE)
187.                {
188.                    printf("The Get_Direction fail\n");
189.                    return -1;
190.                }
191.                // write txt file
192.                fprintf(fout,"%f\t%d",(float)(counter2*ssl_config.direction_frame_num*0.008),direction);
193.                if (ret==0)
194.                {
195.                    fprintf(fout,"\t%s\n\r","current time is reliable!");
196.                }
197.                else if (ret==ALGO_SSL_RET_BELOW_NOISE_GATE)
198.                {
199.                    fprintf(fout,"\t%s\n\r","current time volume is too small!");
200.                }
201.                else if(ret==ALGO_SSL_RET_DELAY_SAMPLE_TOO_LARGE)
202.                {
203.                    fprintf(fout,"\t%s\n\r","current time delay_sample is out of range!");
204.                }
205.                else
206.                {
207.                    fprintf(fout,"\t%s\n\r","current time is not reliable!");
208.                }
209.                // reset voting
210.                ret = IaaSsl_Reset_Mapping(ssl_handle);
211.                if(ret != 0)
212.                {
213.                    printf("The ResetVoting fail\n");
214.                    return -1;
215.                }
216.            }
217.        }
218.        avg  = avg / (float)(ssl_config.direction_frame_num*counter2);
219.        avg2 = avg2 / (float)(counter2);
220.        printf("AVG for IaaSSL_RUN is %.3f ms\n",avg);
221.        printf("AVG for IaaSSL_GetDirection is %.3f ms\n",avg2);
222.        IaaSsl_Free(ssl_handle);
223.        fclose(fin0);
224.        fclose(fin1);
225.        fclose(fin2);
226.        fclose(fin3);
227.        fclose(fout);
228.        free(WorkingBuffer_SSL);
229.        printf("Done\n");
230.
231.        return 0;
232.}

    3.9. IaaSsl_Get_Direction

    • 功能

      获取Ssl算法的处理结果

    • 语法

      ALGO_SSL_RET IaaSsl_Get_Direction(SSL_HANDLE handle, int* direction);

    • 形参

      参数名称 描述 输入/输出
      handle Ssl算法handle 输入
      direction 若是均匀线性数组，数值介于-9090之间，若是均匀圆形数组，则数值介于-90270之间，当回传数值为-10000，代表可能发生下面三种状况其中之一。第一种状况为音量低于noise_gate_dbfs；第二种情况为数据量不够，无法计算出可信的方向;第三种状况为估测状况超出范围 输出

    • 返回值

      返回值 结果
      0 成功
      0x10000107 成功。警告: 估测状况超出范围
      0x10000113 成功。警告: 音量低于噪音阀值
      0100000114 成功。警告: 数据量不足以计算出可信的方向
      其他 失败，参照错误码

    • 依赖

      • 头文件: AudioSslProcess.h

      • 库文件: libSSL_2MIC_LINUX.so/ libSSL_2MIC_LINUX.a/libSSL_4MIC_LINUX.so/libSSL_4MIC_LINUX.a

    • 注意

      当呼叫IaaSsl_Get_Direction后务必呼叫IaaSsl_Reset_Mapping。

    • 举例

      请参考IaaSsl_Run举例部分。

    3.10. IaaSsl_Reset_Mapping

    • 功能

      当IaaSsl_Get_Direction完成后重新初始化定位缓冲区。

    • 语法

      ALGO_SSL_RET IaaSsl_Reset_Mapping(SSL_HANDLE handle);

    • 形参

      参数名称 描述 输入/输出
      handle Ssl算法handle 输入

    • 返回值

      返回值 结果
      0 成功
      非0 失败，参照错误码

    • 依赖

      • 头文件: AudioSslProcess.h

      • 库文件: libSSL_2MIC_LINUX.so/ libSSL_2MIC_LINUX.a/libSSL_4MIC_LINUX.so/libSSL_4MIC_LINUX.a

    • 注意

      当呼叫IaaSsl_Get_Direction后务必呼叫IaaSsl_Reset_Mapping

    • 举例

      请参考IaaSsl_Run举例部分。

    3.11. IaaSsl_Reset

    • 功能

      重新初始化Ssl算法。

    • 语法

      SSL_HANDLE IaaSsl_Reset(SSL_HANDLE working_buffer, AudioSslInit* ssl_init);

    • 形参

      参数名称 描述 输入/输出
      working_buffer Ssl算法运行的内存地址 输入
      ssl_init Ssl算法的初始化参数结构体指针 输入

    • 返回值

      返回值 结果
      0 成功
      非0 失败，参照错误码

    • 依赖

      • 头文件: AudioSslProcess.h

      • 库文件: libSSL_2MIC_LINUX.so/ libSSL_2MIC_LINUX.a/libSSL_4MIC_LINUX.so/libSSL_4MIC_LINUX.a

    • 举例

      请参考IaaSsl_Run举例部分。

    3.12. IaaSsl_Free

    • 功能

      释放Ssl算法资源。

    • 语法

      ALGO_SSL_RET IaaSsl_Free(SSL_HANDLE handle);

    • 形参

      参数名称 描述 输入/输出
      handle Src算法handle 输入

    • 返回值

      返回值 结果
      0 成功
      非0 失败，参照错误码

    • 依赖

      • 头文件: AudioSslProcess.h

      • 库文件: libSSL_2MIC_LINUX.so/ libSSL_2MIC_LINUX.a/libSSL_4MIC_LINUX.so/libSSL_4MIC_LINUX.a

    • 举例

      请参考IaaSsl_Run举例部分。

    4. SSL数据类型

    4.1. SSL模块相关数据类型定义

    数据类型 定义
    AudioSslInit Ssl算法初始化参数结构体类型
    AudioSslConfig Ssl算法配置参数结构体类型
    SSL_HANDLE Ssl算法句柄类型

    4.2. AudioSslInit

    • 说明

      定义Ssl算法的初始化参数类型。

    • 定义

      typedef struct

{

    unsigned int point_number;

    unsigned int sample_rate;

    float mic_distance;

    unsigned int bf_mode;

    int channel;

}AudioSslInit;

    • 成员

      成员名称 描述
      point_number Ssl算法处理一次的采样点数
      sample_rate 取样率，目前支持8k/16k/32k/48k
      mic_distance 两个mic的距离，单位为cm
      bf_mode 是否为beamforming模式 若想使用定位角度，设定为0并由 IaaSsl_Get_Direction得到定位结果。若想使用估测的延迟的样本数，设定为1
      channel 麦克风个数

    • 注意事项

      • 若需delay_sample 则建议将bf_mode开启。

      • 若将bf_mode 设为 1，则无法呼叫 IaaSsl_Get_Direction 以及 IaaSsl_Reset_Mapping。

      • 若数组为均匀线性数组，则mic_distance 需设定为相邻麦克风之间的距离，若为均匀圆形数组，mic_distance 需设定为圆形的直径。

    • 相关数据类型及接口

      IaaSsl_Init

      IaaSsl_Reset

    4.3. AudioSslConfig

    • 说明

      定义Ssl算法的配置参数结构体类型。

    • 定义

      typedef struct

{

    unsigned int temperature;

    int noise_gate_dbfs;

    int direction_frame_num;

}AudioSslConfig;

    • 成员

      成员名称 描述
      temperature 环境温度（摄氏度） 摄氏度＝(5 / 9) * (华氏度 - 32) 步长为1
      noise_gate_dbfs 噪音增益门限值（dBfs） 注意：低于此值将会把该帧作为噪声部分处理，则不会进入方向的计算。 步长为1
      direction_frame_num 声源定位功能检测的帧数 步长为32 注意：进行声源定位检测的帧数，数值必须为32的倍数，声源定位处理的一帧数据为128个采样点。检测一次的时间 = s32DirectionFrameNum * 128 / 采样率。如：当前采样率为16K，s32DirectionFrameNum设置成32，则检测时间=32 * 128 / 16000 = 0.256(s)

    • 相关数据类型及接口

      IaaSsl_Config

      IaaSsl_Get_Config

    4.4. SSL_HANDLE

    5. 错误码

    SSL API 错误码如下表所示：

    表5‑1 SSL API错误码

    错误码 宏定义 描述
    0x00000000 ALGO_ SSL _RET_SUCCESS SSL执行成功
    0x10000101 ALGO_ SSL _RET_INIT_ERROR SSL初始化错误
    0x10000102 ALGO_ SSL _RET_INVALID_CONFIG SSL Config无效
    0x10000103 ALGO_ SSL _RET_INVALID_HANDLE SSL Handle无效
    0x10000104 ALGO_ SSL _RET_INVALID_SAMPLERATE SSL采样率无效
    0x10000105 ALGO_ SSL _RET_INVALID_POINTNUMBER SSL采样点数无效
    0x10000106 ALGO_SSL_RET_INVALID_BFMODE SSL init 的bf_mode设置无效
    0x10000107 ALGO_SSL_RET_DELAY_SAMPLE_TOO_LARGE 警告:延迟样本过大，请检查设定的距离和取样率
    0x10000108 ALGO_ SSL _RET_INVALID_CALLING SSL呼叫API顺序错误
    0x10000109 ALGO_ SSL _RET_API_CONFLICT 有其他API正在运行
    0x10000110 ALGO_SSL_RET_INVALID_CHANNEL SSL 通道数无效
    0x10000111 ALGO_SSL_RET_INVALID_GEOMETRY_TYPE SSL 数组形状无效
    0x10000112 ALGO_SSL_RET_INVALID_ARRAY_TYPE SSL 双麦克风数组必为线性数组shape=0
    0x10000113 ALGO_SSL_RET_BELOW_NOISE_GATE 警告:音量小于噪音阀值
    0x10000114 ALGO_SSL_RET_RESULT_UNRELIABLE 警告:数据量不足以计算出可信的方向
