GPIO使用参考


1. 概述

General Purpose Input Output (通用输入/输出)简称为GPIO。GPIO 采用标准的LINUX框架,能够使用统一的接口来操作gpio。

Figure 1: GPIO框架

GPIO的框架如上图,中间层是 gpiolib,用于管理系统中的 GPIO。gpiolib 汇总了 GPIO 的通用操作,根据 GPIO 的特性,gpiolib 对上(其他 Drivers)提供的一套统一通用的操作 GPIO 的软件接口。对下,Gpiolib 提供了针对不同芯片操作的一套 framework,针对不同芯片,只需要实现mdrv_gpio_io.c,然后使用 Gpiolib 提供的注册函数,将其挂接到 Gpiolib 上。

2. GPIO NUM与PAD对应表

请通过原理图上GPIO 的Pad name在表1-1中查找对应的GPIO Index,GPIO Index作为软件操作GPIO相关函数的输入参数使用。

例如:希望操作的GPIO为 PAD_UART_TX2,根据表1-1中的内容找到对应的GPIO Index为6。

表1-1:GPIO NUM与PAD对应表

Pad Name Index Pad Name Index Pad Name Index Pad Name Index
PAD_UART_RX2 0 PAD_UART_TX2 1 PAD_GPIO11 2 PAD_ETH_LED0 3
PAD_ETH_LED1 4 PAD_FUART_RX 5 PAD_FUART_TX 6 PAD_FUART_CTS 7
PAD_FUART_RTS 8 PAD_I2C3_SCL 9 PAD_I2C3_SDA 10 PAD_IRIN 11
PAD_SATA_GPIO0 12 PAD_SATA_GPIO1 13 PAD_PWM0 14 PAD_PWM1 15
PAD_SD0_GPIO0 16 PAD_SD0_VCTRL 17 PAD_SD0_CDZ 18 PAD_SD0_D1 19
PAD_SD0_D0 20 PAD_SD0_CLK 21 PAD_SD0_CMD 22 PAD_SD0_D3 23
PAD_SD0_D2 24 PAD_GPIO0 25 PAD_GPIO1 26 PAD_GPIO2 27
PAD_GPIO3 28 PAD_GPIO4 29 PAD_GPIO5 30 PAD_EMMC_D0 31
PAD_EMMC_D1 32 PAD_EMMC_D2 33 PAD_EMMC_D3 34 PAD_EMMC_D4 35
PAD_EMMC_D5 36 PAD_EMMC_D6 37 PAD_EMMC_D7 38 PAD_EMMC_DS 39
PAD_EMMC_CMD 40 PAD_EMMC_CLK 41 PAD_EMMC_RSTN 42 PAD_OUTP_RX0_CH0 43
PAD_OUTN_RX0_CH0 44 PAD_OUTP_RX0_CH1 45 PAD_OUTN_RX0_CH1 46 PAD_OUTP_RX0_CH2 47
PAD_OUTN_RX0_CH2 48 PAD_OUTP_RX0_CH3 49 PAD_OUTN_RX0_CH3 50 PAD_OUTP_RX0_CH4 51
PAD_OUTN_RX0_CH4 52 PAD_OUTP_RX0_CH5 53 PAD_OUTN_RX0_CH5 54 PAD_OUTP_RX1_CH0 55
PAD_OUTN_RX1_CH0 56 PAD_OUTP_RX1_CH1 57 PAD_OUTN_RX1_CH1 58 PAD_OUTP_RX1_CH2 59
PAD_OUTN_RX1_CH2 60 PAD_OUTP_RX1_CH3 61 PAD_OUTN_RX1_CH3 62 PAD_OUTP_RX1_CH4 63
PAD_OUTN_RX1_CH4 64 PAD_OUTP_RX1_CH5 65 PAD_OUTN_RX1_CH5 66 PAD_VIF_IO00 67
PAD_VIF_IO01 68 PAD_VIF_IO02 69 PAD_VIF_IO03 70 PAD_VIF_IO04 71
PAD_VIF_IO05 72 PAD_VIF_IO06 73 PAD_VIF_IO07 74 PAD_VIF_IO08 75
PAD_VIF_IO09 76 PAD_VIF_IO10 77 PAD_VIF_IO11 78 PAD_VIF_IO12 79
PAD_VIF_IO13 80 PAD_VIF_IO14 81 PAD_VIF_IO15 82 PAD_VIF_IO16 83
PAD_VIF_IO17 84 PAD_RGMII1_RSTN 85 PAD_RGMII1_MCLK 86 PAD_RGMII1_RXCLK 87
PAD_RGMII1_RXCTL 88 PAD_RGMII1_RXD0 89 PAD_RGMII1_RXD1 90 PAD_RGMII1_RXD2 91
PAD_RGMII1_RXD3 92 PAD_RGMII1_TXCLK 93 PAD_RGMII1_TXCTL 94 PAD_RGMII1_TXD0 95
PAD_RGMII1_TXD1 96 PAD_RGMII1_TXD2 97 PAD_RGMII1_TXD3 98 PAD_RGMII1_MDIO 99
PAD_RGMII1_MDC 100 PAD_RGMII0_RSTN 101 PAD_RGMII0_RXCLK 102 PAD_RGMII0_RXCTL 103
PAD_RGMII0_RXD0 104 PAD_RGMII0_RXD1 105 PAD_RGMII0_RXD2 106 PAD_RGMII0_RXD3 107
PAD_RGMII0_TXCLK 108 PAD_RGMII0_TXCTL 109 PAD_RGMII0_TXD0 110 PAD_RGMII0_TXD1 111
PAD_RGMII0_TXD2 112 PAD_RGMII0_TXD3 113 PAD_RGMII0_MDIO 114 PAD_RGMII0_MDC 115
PAD_HDMITX_SCL 116 PAD_HDMITX_SDA 117 PAD_HDMITX_HPD 118 PAD_HSYNC 119
PAD_VSYNC 120 PAD_SPI_WPZ 121 PAD_SPI_DO 122 PAD_SPI_CZ 123
PAD_SPI_HLD 124 PAD_SPI_CK 125 PAD_SPI_DI 126 PAD_I2C0_SCL 127
PAD_I2C0_SDA 128 PAD_UART_RX 129 PAD_UART_TX 130 PAD_UART_RX1 131
PAD_UART_TX1 132 PAD_GPIO6 133 PAD_GPIO7 134 PAD_GPIO8 135
PAD_GPIO9 136 PAD_GPIO10 137 PAD_RGMII0_MCLK 138 PAD_SAR_GPIO0 139
PAD_SAR_GPIO1 140 PAD_SAR_GPIO2 141 PAD_SAR_GPIO3

3. 内核使用GPIO

3.1. 申请gpio端口

  • 目的

    创建端口为GPIO。

  • 语法

    int gpio_request(unsigned gpio, const char *label)

  • 参数

    参数名称 描述
    gpio GPIO Index
    label 具体名称
  • 返回值

    返回值 描述
    0 成功
    other 失败

3.2. 释放gpio端口

  • 目的

    释放GPIO端口。

  • 语法

    void gpio_free(unsigned gpio)

  • 参数

    参数名称 描述
    gpio GPIO Index
  • 返回值

    返回值 描述
    void

3.3. 设为输入

  • 目的

    标记gpio为输入。

  • 语法

    int gpio_direction_input(unsigned gpio);

  • 参数

    参数名称 描述
    gpio GPIO Index
  • 返回值

    返回值 描述
    0 成功
    other 失败

3.4. 设为输出

  • 目的

    标记gpio为输出。

  • 语法

    int gpio_direction_output(unsigned gpio, int value);

  • 参数

    参数名称 描述
    gpio GPIO Index
    value 输出值
  • 返回值

    返回值 描述
    0 成功
    other 失败

3.5. 获取输入电平

  • 目的

    获取输入引脚的电平。

  • 语法

    int gpio_get_value(unsigned gpio);

  • 参数

    参数名称 描述
    gpio GPIO Index
  • 返回值

    返回值 描述
    int 电平值

3.6. 设置输出电平

  • 目的

    设定输出引脚的电平。

  • 语法

    void gpio_set_value(unsigned gpio, int value);

  • 参数

    参数名称 描述
    gpio GPIO Index
    value 输出值
  • 返回值

    返回值 描述
    0 成功
    other 失败

3.7. 设置引脚为GPIO MODE

  • 目的

    设置引脚为GPIO MODE。

  • 语法

    void MDrv_GPIO_Pad_Set(U8 u8IndexGPIO);

  • 参数

    参数名称 描述
    u8IndexGPIO Group Index
  • 返回值

    返回值 描述
    void

3.8. 设置引脚的TMUX模式

  • 目的

    设置引脚的TMUX模式。

  • 语法

    U8 MDrv_GPIO_PadVal_Set(U8 u8IndexGPIO, U32 u32PadMode);

  • 参数

    参数名称 描述
    u8IndexGPIO Group Index
    u32PadMode TMUX MODE
  • 返回值

    返回值 描述
    1 输出参数错误
    0 成功

3.9. 获取引脚的TMUX模式

  • 目的

    获取引脚的TMUX模式。

  • 语法

    U8 MDrv_GPIO_PadVal_Get(U8 u8IndexGPIO, U32 u32PadMode);

  • 参数

    参数名称 描述
    u8IndexGPIO Group Index
    u32PadMode 获取到的TMUX MODE
  • 返回值

    返回值 描述
    1 输出参数错误
    0 成功

3.10. 设置引脚的电压模式

  • 目的

    设置引脚的电压模式。

  • 语法

    void MDrv_GPIO_VolVal_Set(U8 u8Group, U32 u32PadMode);

  • 参数

    参数名称 描述
    u8Group Group num (11 Groups in total)
    u32PadMode Mode = 0:引脚电压为3.3V; Mode = 1:引脚电压为1.8V
  • 返回值

    返回值 描述
    void

3.11. 获取引脚状态

  • 目的

    判断引脚的状态是输入还是输出。

  • 语法

    U8 MDrv_GPIO_Pad_InOut(U8 u8IndexGPIO, U8 u8PadLevel);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
    u8PadLevel 1表示引脚状态为输出,0表示引脚状态为输入
  • 返回值

    返回值 描述
    1 输入参数错误
    0 成功

3.12. 设置GPIO的上拉功能

  • 目的

    开启指定的GPIO上拉功能。

  • 语法

    U8 MDrv_GPIO_Pull_Up(U8 u8IndexGPIO);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
  • 返回值

    返回值 描述
    0 设置成功
    other 该引脚不支持上拉设置或者输入参数错误

3.13. 设置GPIO的下拉功能

  • 目的

    开启指定的GPIO下拉功能。

  • 语法

    U8 MDrv_GPIO_Pull_Down(U8 u8IndexGPIO);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
  • 返回值

    返回值 描述
    0 设置成功
    other 该引脚不支持下拉设置或者输入参数错误

3.14. 关闭GPIO的上/下拉功能

  • 目的

    关闭指定的GPIO上/下拉功能,并切换至悬空状态。

  • 语法

    U8 MDrv_GPIO_Pull_Off(U8 u8IndexGPIO);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
  • 返回值

    返回值 描述
    0 设置成功
    other 该引脚不支持上拉设置或者输入参数错误

3.15. 获取GPIO的上/下拉状态

  • 目的

    获取指定的GPIO上/下拉状态。

  • 语法

    U8 MDrv_GPIO_Pull_Status(U8 u8IndexGPIO, U8* u8PullStatus);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
    U8PullStatus 获取到的上/下拉状态
  • 返回值

    返回值 描述
    0 获取成功
    1 该引脚不支持上拉设置或者输入参数错误

3.16. 设置GPIO的驱动能力

  • 目的

    设置指定的GPIO的驱动能力。

  • 语法

    U8 MDrv_GPIO_Drv_Set(U8 u8IndexGPIO, U8 u8Level);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
    u8Level 驱动能力等级
  • 返回值

    返回值 描述
    0 设置成功
    other 该引脚不支持驱动能力设置或者输入参数错误

3.17. 获取GPI的驱动能力等级

  • 目的

    获取指定的GPIO的驱动能力等级。

  • 语法

    U8 MDrv_GPIO_Drv_Get(U8 u8IndexGPIO, U8* u8Level);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
    u8Level 获取到的GPIO的驱动能力等级
  • 返回值

    返回值 描述
    0 获取成功
    1 该引脚不支持驱动能力设置或者输入参数错误

3.18. 获取GPIO的中断号

  • 目的

    获取指定的GPIO的中断号。

  • 语法

    int MDrv_GPIO_To_Irq(U8 u8IndexGPIO);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
  • 返回值

    返回值 描述
    virq Virq为返回的中断号
    负数或0 失败

3.19. 获取GPIO Index

  • 目的

    通过GPIO Name获取GPIO Index。

  • 语法

    U8 MDrv_GPIO_NameToNum(U8 pu8Name, U8* GpioIndex);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
    GpioIndex 获取到的GPIO Index
  • 返回值

    返回值 描述
    1 输入参数错误
    0 成功

3.20. 获取特定PadMode对应的PIN脚

  • 目的

    查询能够使用某一个特定PadMode的所有GPIO脚。

  • 语法

    U32* MDrv_GPIO_PadModeToPadIndex(U32 u32Mode);

  • 参数

    参数名称 描述
    u32Mode 所要查询的PadMode
  • 返回值

    返回值 描述
    数组首地址 存放GPIO Index的数组

4. 用户空间使用GPIO

4.1. export/unexport文件接口

用户空间可以通过sysfs接口操作GPIO:首先需要打开 CONFIG_GPIO_SYSFS 配置,该配置位于menuconfig中:Device Drivers -> GPIO support -> /sys/class/gpio/… (sysfs interface)

/sys/class/gpio对应的源码位于driver/gpio/gpiolib-sysfs.c

/sys/class/gpio目录下的包含export/unexport、gpioN、gpio_chipN三种文件:

文件名 读写权限 描述
export wo GPIO Index 在用户空间申请某个GPIO的控制权
unexport wo GPIO Index 在用户空间移除某个GPIO的控制权
gpioN ro 包含具体GPIO的direction、value等信息
gpio_chipN ro 指代GPIO控制器

  • /sys/class/gpio/export 文件属性为只允许写不允许读,用户程序通过写入GPIO的编号来向内核申请将某个GPIO的控制权导出到用户空间(sysfs),前提是没有内核代码申请这个GPIO端口,如用户申请编号为12的GPIO的命令:

    # echo 12 > export

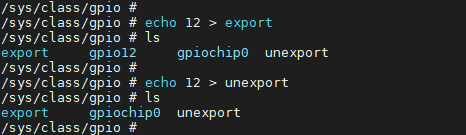

    上述操作会为GPIO Index为12的GPIO创建一个节点gpio12,此时/sys/class/gpio目录下边生成一个gpio12的目录,如下图所示:

  • /sys/class/gpio/unexport 文件属性也为只允许写不允许读,和export的效果相反,用户通过写入GPIO的编号来移除用户空间(sysfs)的接口。如移除gpio12文件夹的操作命令:

    # echo 12 > unexport


    上述操作将会移除gpio12这个节点,如下图所示:

4.2. /sys/class/gpio/gpioN

/sys/class/gpio/gpioN 指代某个具体的gpio端口,里边有如下属性文件:

文件名 读写权限 描述
direction rw in 输入模式,value不可写
out 输出模式,value可写
high 输出状态,默认高电平状态,value可写
low 输出状态,默认低电平状态,value可写
value rw 1 高电平状态
0 低电平状态

direction 表示gpio端口的方向,读取结果是in或out,读取命令为:

# cat direciton

value 表示gpio引脚的电平,0表示低电平,1表示高电平;读取命令为:

# cat value

可以对direction进行写操作,命令为:

# echo in > direction

# echo out > direction

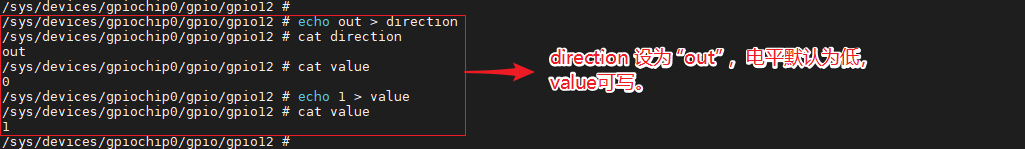

如果direction被配置为输出(out),电平默认为低,同时value是可写的,操作命令为:

# echo 1 > value

# echo 0 > value

direction写入low或high时不仅可以设置为输出还可以设置指定的输出电平。操作命令为:

# echo high > direction

# echo low > direction

当然如果内核不支持或者内核代码不愿意,将不会存在这个属性,比如内核调用了gpio_export(N,0)就表示内核不愿意修改gpio端口方向属性。

记住任何非零的值都将输出为高电平。如果某个引脚被配置为中断,则可以调用poll(2)函数监听该中断,中断触发后poll(2)函数就会返回。 ​

4.3. /sys/class/mstar/msys

LINUX GPIO框架暂时未支持GPIO上下拉和驱动能力调节相关配置,在LINUX的GPIO标准框架外,我们又增加了另外的文件接口用于操作GPIO的上下拉和调节驱动能力。如需支持此功能,首先需要打开 CONFIG_MSYS_GPIO 配置,该配置位于menuconfig中:Device Drivers -> SStar SoC platform drivers -> msys api ->support GPIO pull and driving modify

/sys/class/mstar/msys对应的源代码位于driver/sstar/msys/ms_msys.c

设置上拉/下拉之前需要先将GPIO 设置为输入状态,输出状态上拉/下拉是没法测量的:

引脚设置为输入状态后,进入sys/class/mstar/msys文件夹:

  • gpio_pull 可以写入up和down

    文件名 读写权限 描述
    gpio_pull rw up 上拉模式
    down 下拉模式

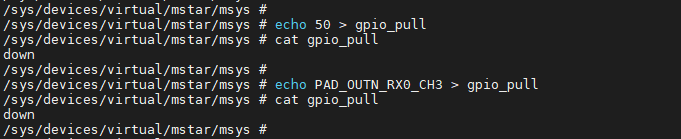

    查看GPIO当前的pull 状态是pull up / pull down / pull off:

    # echo 50 >  gpio_pull
    # cat > gpio_pull

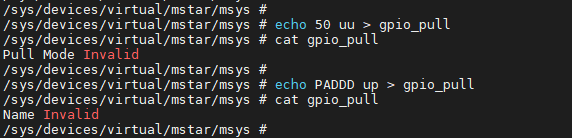

    如果输入非法的GPIO Index 和GPIO Name,则会报错:

    设置上拉和设置下拉的命令为:

    # echo 50 up > gpio_pull
    # echo 50 down > gpio_pull


    设置后查看gpio_pull的状态,如下图,50表示GPIO Index,PAD_OUTN_RX0_CH3表示GPIO Name。

    # cat gpio_pull


    如果输入非法的GPIO Index 和GPIO Name,则会报错:

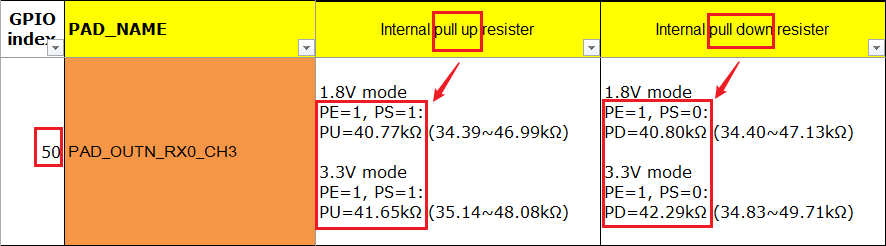

    检查具体BIT是否被正确写入,可以根据GPIO_Mapping_Table,查找对应的PAD(如下图GPIO INDEX:50)。当pull up的时候PE bit位为1,PS bit位为0;pull down的时候PE bit位为1,PS bit位为0。具体操作命令为:

    # riu_r 0x103e 0x34


    查看riu_r返回值的BIT6、BIT11:

  • gpio_drive 可以写入驱动的等级

    文件名 读写权限 描述
    gpio_drive rw 0~8 设置GPIO的驱动等级

    当前平台中GPIO的驱动能力等级可根据根据GPIO_Mapping_Table查阅。

    查看GPIO的初始驱动能力等级的命令位:(也可以直接使用GPIO43的名称PAD_OUTP_RX0_CH0)

    # echo 43 > gpio_drive
    # cat > gpio_drive


    如果输入非法的GPIO Index 和GPIO Name,则会报错:

    设置驱动能力之前将GPIO设置为高电平输出状态方便测量,设置命令为:

    # echo 43 1 > gpio_drive


    43为GPIO Index,1为驱动能力等级,对应4mA。

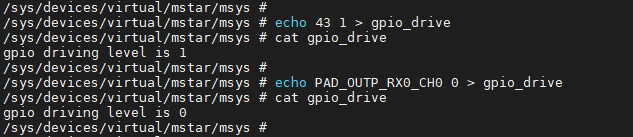

    设置驱动能力之后查看gpio_driver的状态,如下图,设置GPIO Index为43的引脚的驱动能力为4mA成功。

    # cat gpio_drive

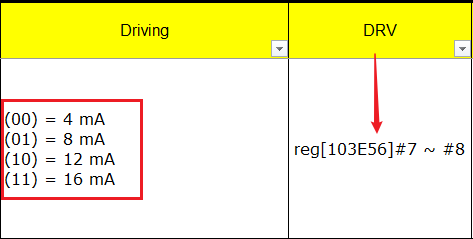

    检查具体BIT是否被正确写入,可以根据GPIO_Mapping_Table,查找对应的PAD(如下图GPIO INDEX:50)。当设置驱动等级为1时,[103E56]#7 ~ #8为01。具体操作命令为:

    # riu_r 0x103e 0x2B


    查看riu_r返回值的BIT7、BIT8:

4.4.示例

用户空间代码操作GPIO请参考sstargpio.c。

sstargpio.c

1.  #include <stdlib.h>
2.  #include <unistd.h>
3.  #include <stdio.h>
4.  #include <fcntl.h>
5.  #include <linux/fb.h>
6.  #include <linux/kd.h>
7.  #include <sys/mman.h>
8.  #include <sys/ioctl.h>
9.  #include <sys/time.h>
10. #include <string.h>
11. #include <errno.h>
12.
13. #include "mi_sys.h"
14.
15. #define GPIO_DEV "/sys/class/gpio"
16. #define SSTAR_GPIO_IN 0
17. #define SSTAR_GPIO_OUT 1
18.
19. /* API call reference
20.     SStar_Gpio_Export(10);
21.     SStar_Gpio_SetDirection(10, SSTAR_GPIO_OUT);
22.     SStar_Gpio_SetValue(10, 0/1);
23. */
24.
25. // export gpio port
26. MI_S32 SStar_Gpio_Export(MI_S32 s32Gpio)
27. {
28.     MI_S32 s32Ret = -1;
29.     MI_S32 s32Fd = -1;
30.
31.     char as8GpioDev[128];
32.
33.     memset(as8GpioDev, 0, sizeof(as8GpioDev));
34.     sprintf(as8GpioDev, "%s/export", GPIO_DEV);
35.
36.     s32Fd = open(as8GpioDev, O_WRONLY);
37.
38.     if (s32Fd < 0)
39.         printf("failed to export gpio %d\n", s32Gpio);
40.     else
41.     {
42.         char as8GpioPort[10];
43.         memset(as8GpioPort, 0, sizeof(as8GpioPort));
44.         sprintf(as8GpioPort, "%d", s32Gpio);
45.         write(s32Fd, as8GpioPort, strlen(as8GpioPort));
46.         printf("export gpio port: %d\n", s32Gpio);
47.         close(s32Fd);
48.         s32Ret = MI_SUCCESS;
49.     }
50.
51.     return s32Ret;
52. }
53.
54. // set gpio direction: 0 in, others out
55. MI_S32 SStar_Gpio_SetDirection(MI_S32 s32Gpio, MI_S32 s32Direction)
56. {
57.     MI_S32 s32Ret  = -1;
58.     const char *ps8Direction = NULL;
59.     MI_S32 s32Fd = -1;
60.
61.     char as8GpioDev[128];
62.
63.     memset(as8GpioDev, 0, sizeof(as8GpioDev));
64.     sprintf(as8GpioDev, "%s/gpio%d/direction", GPIO_DEV, s32Gpio);
65.
66.     s32Fd = open(as8GpioDev, O_RDWR);
67.
68.     if (s32Fd < 0)
69.         printf("failed to set gpio%d direction\n", s32Gpio);
70.     else
71.     {
72.         if (SSTAR_GPIO_IN == s32Direction)
73.             ps8Direction = "in";
74.         else if (SSTAR_GPIO_OUT == s32Direction)
75.             ps8Direction = "out";
76.         else
77.         {
78.             printf("Unkown gpio direction %d\n", s32Direction);
79.         }
80.         write(s32Fd, ps8Direction, strlen(ps8Direction));
81.         printf("set gpio%d direction: %s\n", s32Gpio, ps8Direction);
82.         close(s32Fd);
83.         s32Ret = 0;
84.     }
85.
86.     return s32Ret;
87. }
88.
89. // get gpio direction
90. MI_S32 SStar_Gpio_GetDirection(MI_S32 s32Gpio, MI_S8 *ps8Direction, MI_S32 s32Len)
91. {
92.     MI_S32 s32Ret  = -1;
93.     MI_S32 s32Fd = -1;
94.
95.     char as8GpioDev[128];
96.
97.     memset(as8GpioDev, 0, sizeof(as8GpioDev));
98.     sprintf(as8GpioDev, "%s/gpio%d/direction", GPIO_DEV, s32Gpio);
99.
100.        s32Fd = open(as8GpioDev, O_RDWR);
101.
102.        if (s32Fd < 0)
103.            printf("failed to read gpio%d direction\n", s32Gpio);
104.        else
105.        {
106.            memset(ps8Direction, 0, s32Len);
107.            read(s32Fd, ps8Direction, s32Len);
108.            printf("get gpio%d direction: %s\n", s32Gpio, ps8Direction);
109.            close(s32Fd);
110.            s32Ret = MI_SUCCESS;
111.        }
112.
113.        return s32Ret;
114.    }
115.
116.    // set gpio value: 0 low, 1 high
117.    MI_S32 SStar_Gpio_SetValue(MI_S32 s32Gpio, MI_S8 s8Value)
118.    {
119.        MI_S32 s32Ret  = -1;
120.        MI_S32 s32Fd = -1;
121.
122.        char as8GpioDev[128];
123.
124.        memset(as8GpioDev, 0, sizeof(as8GpioDev));
125.        sprintf(as8GpioDev, "%s/gpio%d/value", GPIO_DEV, s32Gpio);
126.
127.        s32Fd = open(as8GpioDev, O_RDWR);
128.
129.        if (s32Fd < 0)
130.            printf("failed to set gpio%d value\n", s32Gpio);
131.        else
132.        {
133.            if (0 == s8Value)
134.            {
135.                write(s32Fd, (const void*)"0", 1);
136.            }
137.            else if (1 == s8Value)
138.            {
139.                write(s32Fd, (const void*)"1", 1);
140.            }
141.            else
142.            {
143.                printf("error:set gpio value fail (%d)\n", s8Value);
144.            }
145.            close(s32Fd);
146.            s32Ret = MI_SUCCESS;
147.        }
148.
149.        return s32Ret;
150.    }
151.
152.    // get gpio value
153.    MI_S32 SStar_Gpio_GetValue(MI_S32 s32Gpio, MI_S8 *s8Level)
154.    {
155.        MI_S32 s32Ret  = -1;
156.        MI_S32 s32Fd = -1;
157.
158.        char as8GpioDev[128];
159.        char as8[2];
160.
161.        memset(as8, 0, sizeof(as8));
162.        memset(as8GpioDev, 0, sizeof(as8GpioDev));
163.        sprintf(as8GpioDev, "%s/gpio%d/value", GPIO_DEV, s32Gpio);
164.
165.        s32Fd = open(as8GpioDev, O_RDWR);
166.
167.        if (s32Fd < 0)
168.            printf("failed to read gpio%d value\n", s32Gpio);
169.        else
170.        {
171.            read(s32Fd, as8, 1);
172.            *s8Level = atoi(as8);
173.            //printf("read gpio status: %s\n", s8Value);
174.            close(s32Fd);
175.            s32Ret = MI_SUCCESS;
176.        }
177.
178.        return s32Ret;
179.    }
180.
181.    // get gpio value
182.    int new_SStar_Gpio_GetValue(MI_S32 s32Gpio)
183.    {
184.        int value = -1;
185.        MI_S32 s32Fd = -1;
186.
187.        char as8GpioDev[128];
188.        char as8[2];
189.
190.        memset(as8, 0, sizeof(as8));
191.        memset(as8GpioDev, 0, sizeof(as8GpioDev));
192.        sprintf(as8GpioDev, "%s/gpio%d/value", GPIO_DEV, s32Gpio);
193.
194.        s32Fd = open(as8GpioDev, O_RDWR);
195.        if (s32Fd < 0)
196.            printf("failed to read gpio%d value\n", s32Gpio);
197.        else
198.        {
199.            read(s32Fd, as8, 1);
200.            value = atoi(as8);
201.            close(s32Fd);
202.        }
203.
204.        return value;
205.    }

5. UBOOT使用GPIO

5.1. CMD:gpio -Config gpio port

gpio (对于第二个参数,请输入至少 3 个字符)

gpio使用说明 举例
gpio output [gpio#] [1/0] gpio output 69 1
gpio input/get [gpio#] gpio input 10 (gpio 10 set as input)
gpio toggle [gpio#] gpio tog 49 (toggle)
gpio state [gpio#] gpio sta 49 (get i/o status(direction) & pin status)
gpio list [num_of_pins] gpio list 10 (list GPIO1~GPIO10 status)

注意:gpio# 请参考 drivers\mstar\gpio\infinity7\gpio.h

5.2. API

5.2.1. 设置引脚为GPIO MODE

  • 目的

    设置引脚为GPIO MODE。

  • 语法

    void MDrv_GPIO_Pad_Set(U8 u8IndexGPIO);

  • 参数

    参数名称 描述
    u8IndexGPIO Group Index
  • 返回值

    返回值 描述
    void

5.2.2. 设置引脚的TMUX模式

  • 目的

    设置引脚的TMUX模式。

  • 语法

    U8 MDrv_GPIO_PadVal_Set(U8 u8IndexGPIO, U32 u32PadMode);

  • 参数

    参数名称 描述
    u8IndexGPIO Group Index
    u32PadMode TMUX MODE
  • 返回值

    返回值 描述
    1 输出参数错误
    0 成功

5.2.3. 获取引脚的TMUX模式

  • 目的

    获取引脚的TMUX模式。

  • 语法

    U8 MDrv_GPIO_PadVal_Get(U8 u8IndexGPIO, U32 u32PadMode);

  • 参数

    参数名称 描述
    u8IndexGPIO Group Index
    u32PadMode 获取到的TMUX MODE
  • 返回值

    返回值 描述
    1 输出参数错误
    0 成功

5.2.4. 设置引脚的电压模式

  • 目的

    设置引脚的电压模式。

  • 语法

    void MDrv_GPIO_VolVal_Set(U8 u8Group, U32 u32PadMode);

  • 参数

    参数名称 描述
    u8Group Group num (11 Groups in total)
    u32PadMode Mode = 0:引脚电压为3.3V; Mode = 1:引脚电压为1.8V
  • 返回值

    返回值 描述
    void

5.2.5. 获取引脚状态

  • 目的

    判断引脚的状态是输入还是输出。

  • 语法

    U8 MDrv_GPIO_Pad_InOut(U8 u8IndexGPIO, U8 u8PadLevel);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
    u8PadLevel 1表示引脚状态为输出,0表示引脚状态为输入
  • 返回值

    返回值 描述
    1 输入参数错误
    0 成功

5.2.6. 设置GPIO的上拉功能

  • 目的

    开启指定的GPIO上拉功能。

  • 语法

    U8 MDrv_GPIO_Pull_Up(U8 u8IndexGPIO);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
  • 返回值

    返回值 描述
    0 设置成功
    other 该引脚不支持上拉设置或者输入参数错误

5.2.7. 设置GPIO的下拉功能

  • 目的

    开启指定的GPIO下拉功能。

  • 语法

    U8 MDrv_GPIO_Pull_Down(U8 u8IndexGPIO);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
  • 返回值

    返回值 描述
    0 设置成功
    other 该引脚不支持下拉设置或者输入参数错误

5.2.8. 关闭GPIO的上/下拉功能

  • 目的

    关闭指定的GPIO上/下拉功能,并切换至悬空状态。

  • 语法

    U8 MDrv_GPIO_Pull_Off(U8 u8IndexGPIO);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
  • 返回值

    返回值 描述
    0 设置成功
    other 该引脚不支持上拉设置或者输入参数错误

5.2.9. 获取GPIO的上/下拉状态

  • 目的

    获取指定的GPIO上/下拉状态。

  • 语法

    U8 MDrv_GPIO_Pull_Status(U8 u8IndexGPIO, U8* u8PullStatus);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
    U8PullStatus 获取到的上/下拉状态
  • 返回值

    返回值 描述
    0 获取成功
    1 该引脚不支持上拉设置或者输入参数错误

5.2.10. 设置GPIO的驱动能力

  • 目的

    设置指定的GPIO的驱动能力。

  • 语法

    U8 MDrv_GPIO_Drv_Set(U8 u8IndexGPIO, U8 u8Level);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
    u8Level 驱动能力等级
  • 返回值

    返回值 描述
    0 设置成功
    other 该引脚不支持驱动能力设置或者输入参数错误

5.2.11. 获取GPI的驱动能力等级

  • 目的

    获取指定的GPIO的驱动能力等级。

  • 语法

    U8 MDrv_GPIO_Drv_Get(U8 u8IndexGPIO, U8* u8Level);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
    u8Level 获取到的GPIO的驱动能力等级
  • 返回值

    返回值 描述
    0 获取成功
    1 该引脚不支持驱动能力设置或者输入参数错误

5.2.12. 获取GPIO Index

  • 目的

    通过GPIO Name获取GPIO Index。

  • 语法

    U8 MDrv_GPIO_NameToNum(U8 pu8Name, U8* GpioIndex);

  • 参数

    参数名称 描述
    u8IndexGPIO GPIO Index
    GpioIndex 获取到的GPIO Index
  • 返回值

    返回值 描述
    1 输入参数错误
    0 成功

5.2.13. 获取特定PadMode对应的PIN脚

  • 目的

    查询能够使用某一个特定PadMode的所有GPIO脚。

  • 语法

    U32* MDrv_GPIO_PadModeToPadIndex(U32 u32Mode);

  • 参数

    参数名称 描述
    u32Mode 所要查询的PadMode
  • 返回值

    返回值 描述
    数组首地址 存放GPIO Index的数组
