ISP软件开发参考

REVISION HISTORY¶

Revision No.	Description	Date
1.0 (APIVer 1.0)	Initial release	12/10/2021

1. 概述¶

1.1. 模块说明¶

ISP模块是对Video source输入的数据进行分析、处理，设定相关视频参数以及进行Camera的调整，以实现黑电平校正、镜头校正、3A、2D/3D降噪、CCM、Gamma等功能。

1.2. 流程框图¶

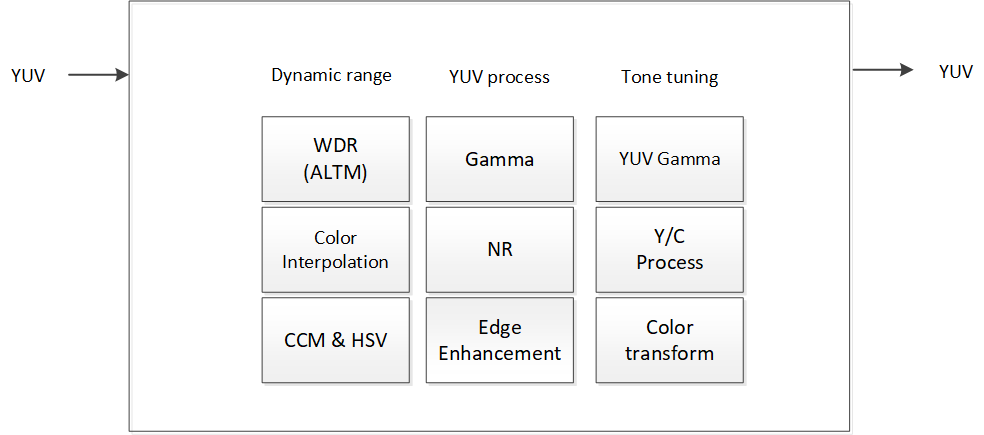

Figure 1：ISP Block Diagram

1.3. 关键词说明¶

ISP

Image Signal Processing缩写。图像信号处理单元，负责图像降噪/颜色渲染/亮度调整等功能。
NR

Noise reduction缩写，包含3D降噪、2D降噪。

2D降噪：对一个像素将其与周围像素平均，平均后噪声降低，但缺点是会造成画面模糊。

3D降噪：增添了时域处理，2D降噪只考虑一帧图像，而3D降噪进一步考虑帧与帧之间的时域关系，对每个像素进行时域上的平均。
STA

Statistics缩写。
WDR

Wide Dynamic Range缩写，单帧处理的高动态范围影响。

2. MI ISP API参考¶

2.1. MI_ISP_IQ_GetVersionInfo¶

目的

取得IQ版本号信息。

语法

MI_S32 MI_ISP_IQ_GetVersionInfo(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_VersionInfoType_t *data);

描述

调用此函式取得IQ版本号信息。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data IQ版本号信息的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.2. MI_ISP_IQ_SetVersionInfo¶

目的

设定IQ版本号信息。

语法

MI_S32 MI_ISP_IQ_SetVersionInfo(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_VersionInfoType_t *data);

描述

调用此函式设定IQ版本号信息。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 彩色转灰阶影像参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.3. MI_ISP_IQ_GetParaInitStatus¶

目的

取得ISP初始化ready状态的参数值。
语法

MI_S32 MI_ISP_IQ_GetParaInitStatus(MI_U32 DevId, MI_U32 Channel, MI_ISP_IQ_ParamInitInfoType_t *data);
描述

调用此函式取得ISP初始化ready状态的参数值，只有查询到状态为ready (1)时，才能进行load ISP api bin file或者call ISP api function。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data ISP初始化参数值的指标。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

举例

MI_SYS_INIT();
While(1)
{
    MI_ISP_IQ_GetParaInitStatus (0, &FLAG);
    if（FLAG ==1）
    {
        break;
    }
}

2.4. MI_ISP_IQ_SetColorToGray¶

目的

设定彩色转灰阶影像参数值。

语法

MI_S32 MI_ISP_IQ_SetColorToGray(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ColorToGrayType_t *data);

描述

调用此函式设定彩色转灰阶影像参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 彩色转灰阶影像参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.5. MI_ISP_IQ_GetColorToGray¶

目的

取得彩色转灰阶影像参数值。

语法

MI_S32 MI_ISP_IQ_GetColorToGray(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ColorToGrayType_t *data);

描述

调用此函式取得彩色转灰阶影像参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 彩色转灰阶影像参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.6. MI_ISP_IQ_SetContrast¶

目的

设定对比度参数值。

语法

MI_S32 MI_ISP_IQ_SetContrast(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ContrastType_t *data);

描述

调用此函式设定对比度参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 对比度参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.7. MI_ISP_IQ_GetContrast¶

目的

取得对比度参数值。

语法

MI_S32 MI_ISP_IQ_GetContrast(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ContrastType_t *data);

描述

调用此函式取得对比度参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 对比度参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.8. MI_ISP_IQ_SetBrightness¶

目的

设定亮度参数值。

语法

MI_S32 MI_ISP_IQ_SetBrightness(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_BrightnessType_t *data);

描述

调用此函式设定亮度参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 亮度参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.9. MI_ISP_IQ_GetBrightness¶

目的

取得亮度参数值。

语法

MI_S32 MI_ISP_IQ_GetBrightness(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_BrightnessType_t *data);

描述

调用此函式取得亮度参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 亮度参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.10. MI_ISP_IQ_SetLightness¶

目的

设定灰度参数值。

语法

MI_S32 MI_ISP_IQ_SetLightness(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_LightnessType_t *data);

描述

调用此函式设定灰度参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 灰度参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.11. MI_ISP_IQ_GetLightness¶

目的

取得灰度参数值。

语法

MI_S32 MI_ISP_IQ_GetLightness(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_LightnessType_t *data);

描述

调用此函式取得灰度参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 灰度参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.12. MI_ISP_IQ_SetRgbGamma¶

目的

设定RGB Gamma curve参数值。

语法

MI_S32 MI_ISP_IQ_SetRGBGamma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_RgbGamma_TYPE_t *data);

描述

调用此函式设定RGB Gamma curve参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data RGB Gamma curve参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.13. MI_ISP_IQ_GetRgbGamma¶

目的

取得RGB Gamma curve参数值。

语法

MI_S32 MI_ISP_IQ_GetRGBGamma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_RgbGamma_TYPE_t *data);

描述

调用此函式取得RGB Gamma curve参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data RGB Gamma curve参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.14. MI_ISP_IQ_SetYuvGamma¶

目的

设定YUV Gamma curve参数值。

语法

MI_S32 MI_ISP_IQ_SetYUVGamma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_YuvGammaType_t *data);

描述

调用此函式设定YUV Gamma curve参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data YUV Gamma curve参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.15. MI_ISP_IQ_GetYuvGamma¶

目的

取得YUV Gamma curve参数值。

语法

MI_S32 MI_ISP_IQ_GetYUVGamma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_YuvGammaType_t *data);

描述

调用此函式取得YUV Gamma curve参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data YUV Gamma curve参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.16. MI_ISP_IQ_SetSaturation¶

目的

设定饱和度参数值。

语法

MI_S32 MI_ISP_IQ_SetSaturation(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_SaturationType_t *data);

描述

调用此函式设定饱和度参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 饱和度参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.17. MI_ISP_IQ_GetSaturation¶

目的

取得饱和度参数值。

语法

MI_S32 MI_ISP_IQ_GetSaturation(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_SaturationType_t *data);

描述

调用此函式取得饱和度参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 饱和度参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.18. MI_ISP_IQ_SetRgbMatrix¶

目的

设定色彩校正矩阵参数值。

语法

MI_S32 MI_ISP_IQ_SetRgbMatrix(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_RgbMatrixType_t *data);

描述

调用此函式设定色彩校正矩阵参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 色彩校正矩阵参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.19. MI_ISP_IQ_GetRgbMatrix¶

目的

取得色彩校正矩阵参数值。

语法

MI_S32 MI_ISP_IQ_GetRgbMatrix(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_RgbMatrixType_t *data);

描述

调用此函式取得色彩校正矩阵参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 色彩校正矩阵参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.20. MI_ISP_IQ_SetNr3d¶

目的

设定3D降噪参数值。

语法

MI_S32 MI_ISP_IQ_SetNR3D(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_Nr3dType_t *data);

描述

调用此函式设定3D降噪参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 3D降噪参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.21. MI_ISP_IQ_GetNr3d¶

目的

取得3D降噪参数值。

语法

MI_S32 MI_ISP_IQ_GetNR3D(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_Nr3dType_t *data);

描述

调用此函式取得3D降噪参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 3D降噪参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.22. MI_ISP_IQ_SetNrChroma¶

目的

设定颜色降噪参数值。

语法

MI_S32 MI_ISP_IQ_SetNrChroma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaType_t *data);

描述

调用此函式设定颜色降噪参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 颜色降噪参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.23. MI_ISP_IQ_GetNrChroma¶

目的

取得颜色降噪参数值。

语法

MI_S32 MI_ISP_IQ_GetNrChroma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaType_t *data);

描述

调用此函式取得颜色降噪参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 颜色降噪参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.24. MI_ISP_IQ_SetSharpness¶

目的

设定锐度参数值。

语法

MI_S32 MI_ISP_IQ_SetSharpness(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ShapnessType_t *data);

描述

调用此函式设定锐度参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 锐度参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.25. MI_ISP_IQ_GetSharpness¶

目的

取得锐度参数值。

语法

MI_S32 MI_ISP_IQ_GetSharpness(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ShapnessType_t *data);

描述

调用此函式取得锐度参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 锐度参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.26. MI_ISP_IQ_SetWdr¶

目的

设定宽动态参数值。

语法

MI_S32 MI_ISP_IQ_SetWdr(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_WdrType_t *data);

描述

调用此函式设定宽动态参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 宽动态参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.27. MI_ISP_IQ_GetWdr¶

目的

取得宽动态参数值。

语法

MI_S32 MI_ISP_IQ_GetWdr(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_WdrType_t *data);

描述

调用此函式取得宽动态参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 宽动态参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.28. MI_ISP_IQ_SetHsv¶

目的

设定HSV参数值，可做局部色相的旋转与饱和度的增减。

语法

MI_S32 MI_ISP_IQ_SetHsv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_HsvType_t *data);

描述

调用此函式设定HSV参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data HSV参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.29. MI_ISP_IQ_GetHsv¶

目的

取得HSV参数值。

语法

MI_S32 MI_ISP_IQ_GetHsv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_HsvType_t *data);

描述

调用此函式取得HSV参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data HSV参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.30. MI_ISP_IQ_SetColorTrans¶

目的

设定色彩转换参数值。

语法

MI_S32 MI_ISP_IQ_SetColorTrans(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ColorTransType_t *data);

描述

调用此函式设定色彩转换参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 色彩转换参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.31. MI_ISP_IQ_GetColorTrans¶

目的

取得色彩转换参数值。

语法

MI_S32 MI_ISP_IQ_GetColorTrans(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ColorTransType_t *data);

描述

调用此函式取得色彩转换参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 色彩转换参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.32. MI_ISP_IQ_SetIqMode¶

目的

设定IQ模式参数值，目前仅提供Day / Night Mode，只适用于RGBIR夜视。

语法

MI_S32 MI_ISP_IQ_SetIqMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ParamMode_e *data);

描述

调用此函式设定IQ模式参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data IQ模式参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.33. MI_ISP_IQ_GetIqMode¶

目的

取得IQ模式参数值，目前仅提供Day / Night Mode，只适用于RGBIR夜视。

语法

MI_S32 MI_ISP_IQ_GetIqMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ParamMode_e *data);

描述

调用此函式取得IQ模式参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data IQ模式参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.34. MI_ISP_IQ_SetApiBypassMode¶

目的

设定ISP对应IP模块的略过模式（ByPass Mode）参数值。

语法

MI_S32 MI_ISP_IQ_SetApiBypassMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ApiBypassType_t *data);

描述

调用此函式设定ISP对应IP模块的略过模式参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data ISP对应IP模块的略过模式参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.35. MI_ISP_IQ_GetApiBypassMode¶

目的

取得ISP对应IP模块的略过模式（ByPass Mode）参数值。

语法

MI_S32 MI_ISP_IQ_GetApiBypassMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ApiBypassType_t *data);

描述

调用此函式取得ISP对应IP模块的略过模式参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data ISP对应IP模块的略过模式参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.36. MI_ISP_IQ_QueryCcmInfo¶

目的

取得当前色温的CCM参数值。

语法

MI_S32 MI_ISP_IQ_QueryCcmInfo(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_CcmInfoType_t *data);

描述

调用此函式取得当前色温的CCM参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data 当前色温的CCM参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.37. MI_ISP_IQ_SetNrLumaAdv¶

目的

设定NRLuma_Adv参数值。

语法

MI_S32 MI_ISP_IQ_SetNRLumaAdv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrLumaAdvType_t *data);

描述

调用此函式设定NRLuma_Adv参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data NRLuma_Adv参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.38. MI_ISP_IQ_GetNrLumaAdv¶

目的

取得NRLuma_Adv参数值。

语法

MI_S32 MI_ISP_IQ_GetNrLumaAdv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrLumaAdvType_t *data);

描述

调用此函式取得NRLuma_Adv参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data NRLuma_Adv参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.39. MI_ISP_IQ_SetNrChromaAdv¶

目的

设定NRChroma_Adv参数值。

语法

MI_S32 MI_ISP_IQ_SetNRChromaAdv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaAdvType_t *data);

描述

调用此函式设定NRChroma_Adv参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data NRChroma_Adv参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.40. MI_ISP_IQ_GetNrChromaAdv¶

目的

取得NRChroma_Adv参数值。

语法

MI_S32 MI_ISP_IQ_GetNRChromaAdv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaAdvType_t *data);

描述

调用此函式取得NRChroma_Adv参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data NRChroma_Adv参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.41. MI_ISP_IQ_SetShpEx¶

目的

设定SHP_EX（Sharpness_EX）参数值，包含一些较少调适或是不用by iso调整的参数。

语法

MI_S32 MI_ISP_IQ_SetShpEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_SharpnessExType_t *data);

描述

调用此函式设定SHP_EX参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data SHP_EX参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.42. MI_ISP_IQ_GetShpEx¶

目的

取得SHP_EX（Sharpness_EX）参数值，包含一些较少调适或是不用by iso调整的参数。

语法

MI_S32 MI_ISP_IQ_GetShpEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_SharpnessExType_t *data);

描述

调用此函式取得SHP_EX参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data SHP_EX参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.43. MI_ISP_IQ_SetNr3dEx¶

目的

设定NR3D_EX参数值，包含一些较少调适或是不用by iso调整的参数。

语法

MI_S32 MI_ISP_IQ_SetNr3dEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_Nr3dExType_t *data);

描述

调用此函式设定NR3D_EX参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data NR3D_EX参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.44. MI_ISP_IQ_GetNr3dEx¶

目的

取得NR3D_EX参数值，包含一些较少调适或是不用by iso调整的参数。

语法

MI_S32 MI_ISP_IQ_GetNr3dEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_Nr3dExType_t *data);

描述

调用此函式取得NR3D_EX参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data NR3D_EX参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.45. MI_ISP_IQ_SetDummy¶

目的

设定DUMMY参数值，开一个空的通道，必要时再串接起来，减少进板不兼容或是需要进版的问题。

语法

MI_S32 MI_ISP_IQ_SetDummy(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_DummyType_t *data);

描述

调用此函式设定DUMMY参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data DUMMY参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.46. MI_ISP_IQ_GetDummy¶

目的

取得DUMMY参数值，开一个空的通道，必要时再串接起来，减少进板不兼容或是需要进版的问题。

语法

MI_S32 MI_ISP_IQ_GetDummy(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_DummyType_t *data);

描述

调用此函式取得DUMMY参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data DUMMY参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.47. MI_ISP_IQ_SetDummyEx¶

目的

设定DUMMY_EX参数值，开一个空的通道，必要时再串接起来，减少进板不兼容或是需要进版的问题。

语法

MI_S32 MI_ISP_IQ_SetDummyEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_DummyExType_t *data);

描述

调用此函式设定DUMMY_EX参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data DUMMY_EX参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.48. MI_ISP_IQ_GetDummyEx¶

目的

取得DUMMY_EX参数值，开一个空的通道，必要时再串接起来，减少进板不兼容或是需要进版的问题。

语法

MI_S32 MI_ISP_IQ_GetDummyEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_DummyExType_t *data);

描述

调用此函式取得DUMMY_EX参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data DUMMY_EX参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.49. MI_ISP_IQ_SetWdrCurveFull¶

目的

设定WDRCurveFull参数值。

语法

MI_S32 MI_ISP_IQ_SetWdrCurveFull(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_WdrCurveFullType_t *data);

描述

调用此函式设定WDRCurveFull参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data WDRCurveFull参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.50. MI_ISP_IQ_GetWdrCurveFull¶

目的

取得WDRCurveFull参数值。

语法

MI_S32 MI_ISP_IQ_GetWdrCurveFull(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_WdrCurveFullType_t *data);

描述

调用此函式取得WDRCurveFull参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data WDRCurveFull参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.51. MI_ISP_IQ_SetDefog¶

目的

设定Defog参数值。

语法

MI_S32 MI_ISP_IQ_SetDefog(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_DefogType_t *data);

描述

调用此函式设定Defog参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data Defog参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.52. MI_ISP_IQ_GetDefog¶

目的

取得Defog参数值。

语法

MI_S32 MI_ISP_IQ_GetDefog(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_DefogType_t *data);

描述

调用此函式取得Defog参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data Defog参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.53. MI_ISP_IQ_SetTemp¶

目的

设定Temperature参数值。

语法

MI_S32 MI_ISP_IQ_SetTemp(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_TempType_t *data);

描述

调用此函式设定Temperature参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data Temperature参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.54. MI_ISP_IQ_GetTemp¶

目的

取得Temperature参数值。

语法

MI_S32 MI_ISP_IQ_GetTemp(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_TempType_t *data);

描述

调用此函式取得Temperature参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data Temperature参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.55. MI_ISP_IQ_GetTempInfo¶

目的

取得 Temperature Info参数值。

语法

MI_S32 MI_ISP_IQ_GetTempInfo(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_TempInfoType_t *data);

描述

调用此函式取得Temperature Info参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data Temperature Info参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.56. MI_ISP_IQ_SetNrChromaPre¶

目的

设定NRChroma_Pre参数值。

语法

MI_S32 MI_ISP_IQ_SetNrChromaPre(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaPreType_t *data);

描述

调用此函式设定NRChroma_Pre参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data NRChroma_Pre参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.57. MI_ISP_IQ_GetNrChromaPre¶

目的

取得NRChroma_Pre参数值。

语法

MI_S32 MI_ISP_IQ_GetNrChromaPre(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaPreType_t *data);

描述

调用此函式取得NRChroma_Pre参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data NRChroma_Pre参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.58. MI_ISP_IQ_SetYclpf¶

目的

设定YCLPF参数值。

语法

MI_S32 MI_ISP_IQ_SetYclpf (MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_YclpfType_t *data);

描述

调用此函式设定YCLPF参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data YCLPF参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.59. MI_ISP_IQ_GetYclpf¶

目的

取得YCLPF参数值。

语法

MI_S32 MI_ISP_IQ_GetYclpf (MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_YclpfType_t *data);

描述

调用此函式设定YCLPF参数值。
参数

参数名称描述

DevId ISP设备号（目前chip设置为为0）。

Channel 影像输入的信道号（一般为0）。

*data YCLPF参数值的指针。
返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp_iq.h
- 库文件：libmi_isp.so

2.60. MI_ISP_IQ_ApiCmdLoadBinFile¶

目的

载入cmd load bin file，于使用者在IQ Tool调校好的IQ参数后tunnel到客户应用程序中。

语法

MI_S32 MI_ISP_IQ_ApiCmdLoadBinFile(MI_U32 DevId, MI_U32 Channel,
char* filepath, MI_U32 user_key);

描述

调用此函式载入IQ Tool调校好之后的api cmd bin档案，那么客户在app中直接load此bin file，就与IQ Tool调校效果一样。

参数

参数名称	描述
DevId	ISP设备号（目前chip设置为为0）。
Channel	影像输入的信道号（一般为0）。
filepath	ISP api bin档案的路径位置。
user_key	user key与magic key必须一致。magic key可由IQ Tool内的Setting字段来修改值。

返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp.h
- 库文件：libmi_isp.so
举例

Filepath是bin文件的路径，此user_key值会去比对magic key，而IQ Tool保存magic key至ISP api bin里面，透过函数调用ISP api bin时会判断ISP api bin里面的magic key与函式传进去的user_key是否一致。magic key值可以在工具的Setting里面设定，如Figure 2。

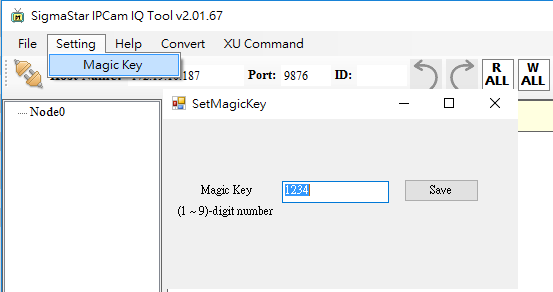

Figure 2：IQTool接口设定Magic key示意图

2.61. MI_ISP_IQ_ApiCmdLoadCaliData¶

目的

载入offline calibration data file，于用户在脱机版校正程序的参数档案(*.data)后tunnel到客户应用程序中呼叫此API function。

语法

MI_S32 MI_ISP_IQ_ApiCmdLoadCaliData(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_CaliItem_e eCaliItem, char* filepath);

描述

调用此函式加载脱机版校正程序的参数档案(*.data)，那么客户在应用程序中直接load此data file。

参数

参数名称	描述
DevId	ISP设备号（目前chip设置为为0）。
Channel	影像输入的信道号（一般为0）。
eCaliItem	校正项目的列举结构体。
filepath	校正参数档案的路径位置。

返回值

参数名称描述

MI_ISP_OK 成功。

MI_ISP_FAILURE 失败。
需求
- 头文件：mi_isp.h
- 库文件：libmi_isp.so

3. MI ISP API数据类型¶

3.1. MI_ISP_IQ_bool结构体¶

3.1.1. 列举结构体 (Enum Structure)¶

说明

布尔值的列举结构体。

定义

typedef enum

{

    E_SS_IQ_FALSE = 0,

    E_SS_IQ_TRUE = !E_SS_IQ_FALSE,

    E_SS_IQ_BOOL_MAX

} MI_ISP_IQ_bool_e;

名称

变量名称描述

E_SS_IQ_FALSE 布尔值等于0。

E_SS_IQ_TRUE 布尔值等于1。

E_SS_IQ_BOOL_MAX 判断布尔值列举列表的最大值。

3.2. MI_ISP_IQ_OpType结构体¶

3.2.1. 列举结构体 (Enum Structure)¶

说明

工作模式的列举结构体。

定义

typedef enum

{

    E_SS_IQ_OP_TYP_AUTO = 0,

    E_SS_IQ_OP_TYP_MANUAL = !E_SS_IQ_OP_TYP_AUTO,

    E_SS_IQ_OP_TYP_MODE_MAX

} MI_ISP_IQ_OpType_e;

名称

变量名称描述

E_SS_IQ_OP_TYP_AUTO 自动工作模式。

E_SS_IQ_OP_TYP_MANUAL 手动工作模式。

E_SS_IQ_OP_TYP_MODE_MAX 判断工作模式列举列表的最大值。

3.3. MI_ISP_SM_STATE_TYPE结构体¶

3.3.1. 列举结构体 (Enum Structure)¶

说明

状态机（State Machine）的列举结构体。

定义

typedef enum

{

    SS_ISP_STATE_NORMAL = 0,

    SS_ISP_STATE_PAUSE = 1,

    SS_ISP_STATE_MAX

} MI_ISP_SM_STATE_TYPE_e;

名称

变量名称描述

SS_OP_TYP_AUTO 正常模式。

SS_OP_TYP_MANUAL 暂停模式。

SS_OP_TYP_MODE_MAX 判断状态机列举清单的最大值。

3.4. MI_ISP_IQ_ParamMode结构体¶

3.4.1. 列举结构体 (Enum Structure)¶

说明

IQ特殊模式的列举结构体。

定义

typedef enum

{

    E_SS_IQ_PARAM_MODE_NORMAL = 0,

    E_SS_IQ_PARAM_MODE_NIGHT = 1,

    E_SS_IQ_PARAM_MODE_MAX

} MI_ISP_IQ_ParamMode_e;

名称

变量名称	描述
E_SS_IQ_PARAM_MODE_NORMAL	IQ白天工作模式。
E_SS_IQ_PARAM_MODE_NIGHT	IQ夜间工作模式。
E_SS_IQ_PARAM_MODE_MAX	判断IQ工作模式列举列表的最大值。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetIqMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ParamMode_e *data);

MI_S32 MI_ISP_IQ_GetIqMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ParamMode_e *data);

3.5. MI_ISP_BypassMode结构体¶

3.5.1. 列举结构体 (Enum Structure)¶

说明

ByPass工作模式的列举结构体。

定义

typedef enum

{

    E_SS_BYPASS_OFF = 0,

    E_SS_BYPASS_ON,

    E_SS_BYPASS_MAX

} MI_ISP_IQ_BypassMode_e;

名称

变量名称	描述
E_SS_BYPASS_OFF	ByPass工作模式等于Disable。
E_SS_BYPASS_ON	ByPass工作模式等于Enable。
E_SS_BYPASS_MAX	判断ByPass工作模式列举列表的最大值。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetApiBypassMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ApiBypassType_t *data);

MI_S32 MI_ISP_IQ_GetApiBypassMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ApiBypassType_t *data);

3.6. MI_ISP_IQ_Index结构体¶

3.6.1. 列举结构体 (Enum Structure)¶

说明

IQ曝光指数（ISO index）的列举结构体。

定义

typedef enum
{
    E_SS_IQ_INDEX_0 = 0,
    E_SS_IQ_INDEX_1,
    E_SS_IQ_INDEX_2,
    E_SS_IQ_INDEX_3,
    E_SS_IQ_INDEX_4,
    E_SS_IQ_INDEX_5,
    E_SS_IQ_INDEX_6,
    E_SS_IQ_INDEX_7,
    E_SS_IQ_INDEX_8,
    E_SS_IQ_INDEX_9,
    E_SS_IQ_INDEX_10,
    E_SS_IQ_INDEX_11,
    E_SS_IQ_INDEX_12,
    E_SS_IQ_INDEX_13,
    E_SS_IQ_INDEX_14,
    E_SS_IQ_INDEX_15,
    E_SS_IQ_INDEX_MAX
} MI_ISP_IQ_Index_e;

名称

变量名称	描述
E_SS_IQ_INDEX_0	SS_IQ_INDEX_0曝光指数等于0、增益数值等于1倍。
E_SS_IQ_INDEX_1	SS_IQ_INDEX_1曝光指数等于1、增益数值等于2倍。
E_SS_IQ_INDEX_2	SS_IQ_INDEX_2曝光指数等于2、增益数值等于4倍。
E_SS_IQ_INDEX_3	SS_IQ_INDEX_3曝光指数等于3、增益数值等于8倍。
E_SS_IQ_INDEX_4	SS_IQ_INDEX_4曝光指数等于4、增益数值等于16倍。
E_SS_IQ_INDEX_5	SS_IQ_INDEX_5曝光指数等于5、增益数值等于32倍。
E_SS_IQ_INDEX_6	SS_IQ_INDEX_6曝光指数等于6、增益数值等于64倍。
E_SS_IQ_INDEX_7	SS_IQ_INDEX_7曝光指数等于7、增益数值等于128倍。
E_SS_IQ_INDEX_8	SS_IQ_INDEX_8曝光指数等于8、增益数值等于256倍。
E_SS_IQ_INDEX_9	SS_IQ_INDEX_9曝光指数等于9、增益数值等于512倍。
E_SS_IQ_INDEX_10	SS_IQ_INDEX_10曝光指数等于10、增益数值等于1024倍。
E_SS_IQ_INDEX_11	SS_IQ_INDEX_11曝光指数等于11、增益数值等于2048倍。
E_SS_IQ_INDEX_12	SS_IQ_INDEX_12曝光指数等于12、增益数值等于4096倍。
E_SS_IQ_INDEX_13	SS_IQ_INDEX_13曝光指数等于13、增益数值等于8192倍。
E_SS_IQ_INDEX_14	SS_IQ_INDEX_14曝光指数等于14、增益数值等于16384倍。
E_SS_IQ_INDEX_15	SS_IQ_INDEX_15曝光指数等于15、增益数值等于32768倍。

相关结构类型与函式

MI_S32 MI_ISP_IQ_GetIqInd(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_Index_e *data);

3.7. MI_ISP_IQ_ApiId结构体¶

3.7.1. 列举结构体 (Enum Structure)¶

说明

每个API ID的列举结构体。

定义

typedef enum
{
    E_API20_AUTO = 0,
    E_API20_FPN = 1,
    E_API20_CCM = 2,
    E_API20_SAT = 3,
    E_API20_OBC = 4,
    E_API20_OBC_P1 = 5,
    E_API20_FCOLOR = 6,
    E_API20_CR = 7,
    E_API20_NR_DESPIKE = 8,
    E_API20_SHP = 9,
    E_API20_NR_3D = 10,
    E_API20_BRI = 11,
    E_API20_LIG = 12,
    E_API20_CST = 13,
    E_API20_GMA = 14,
    E_API20_CTG = 15,
    E_API20_NR_NLM = 16,
    E_API20_DEFOG = 17,
    E_API20_DRC = 18,
    E_API20_DPC = 19,
    E_API20_HSV = 20,
    E_API20_WDR_LOC = 21,
    E_API20_RGBIR = 22,
    E_API20_YUVGMA = 23,
    E_API20_HDR16TO12 = 24,
    E_API20_COLORTRANS = 25,
    E_API20_HDR = 26,
    E_API20_EFFECT = 27,
    E_API20_PFC = 28,
    E_API20_SIIR = 29,
    E_API20_DM = 30,
    E_API20_NR_3D_P1 = 31,
    E_API20_WDR_CURVE_ADV = 32,
    E_API20_MXNR = 33,
    E_API20_R2Y = 34,
    E_API20_LSC = 35,
    E_API20_LSC_CTRL = 36,
    E_API20_ALSC = 37,
    E_API20_ALSC_CTRL = 38,
    E_API20_DPC_CLUSTER = 39,
    E_API20_PFC_EX = 40,
    E_API20_HDR_EX = 41,
    E_API20_SHP_EX = 42,
    E_API20_NR_3D_EX = 43,
    E_API20_GNR = 44,
    E_API20_DUMMY = 45,
    E_API20_DUMMY_EX = 46,
    E_API20_WDR_CURVE_FULL = 47,
    E_API20_ADAPTIVE_GMA = 48,
    E_API20_XNR = 49,
    E_API20_TEMP = 50,
    E_API20_TEMP_INFO = 51,
    E_API20_CSA = 52,
    E_API20_WDR_LCE = 53,
    E_API20_WDR_NR = 54,
    E_API20_YCLPF = 55,
    E_API20_MAX = 56,
} MI_ISP_IQ_ApiId_e;

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetApiBypassMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ApiBypassType_t *data);

MI_S32 MI_ISP_IQ_GetApiBypassMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ApiBypassType_t *data);

3.8. MI_ISP_IQ_CaliItem结构体¶

3.8.1. 列举结构体 (Enum Structure)¶

说明

校正选项的列举结构体。

定义

typedef enum

{

    E_SS_CALI_ITEM_AWB = 0,

    E_SS_CALI_ITEM_OBC,

    E_SS_CALI_ITEM_SDC,

    E_SS_CALI_ITEM_ALSC,

    E_SS_CALI_ITEM_LSC,

    E_SS_CALI_ITEM_MAX,

} MI_ISP_IQ_CaliItem_e;

名称

变量名称	描述
E_SS_CALI_ITEM_AWB	白平衡补偿校正。
E_SS_CALI_ITEM_OBC	黑电平补偿校正。
E_SS_CALI_ITEM_SDC	静态坏点补偿校正。
E_SS_CALI_ITEM_ALSC	镜头补偿校正。
E_SS_CALI_ITEM_LSC	镜头补偿校正。
E_SS_CALI_ITEM_MAX	判断校正选项列举列表的最大值。

相关结构类型与函式

MI_S32 MI_ISP_IQ_ApiCmdLoadCaliData(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_CaliItem_e eCaliItem, char* filepath);

3.9. MI_ISP_IQ_VersionInfo结构体¶

3.9.1. 类型结构体 (Type Structure)¶

说明

取得ISP IQ版本号的类型结构体。

定义

typedef struct MI_ISP_IQ_VersionInfoType_s

{

    MI_ISP_IQ_VersionInfoParam_t stParaAPI;

} MI_ISP_IQ_VersionInfoType_t;

名称

变量名称描述

stParaAPI 取得ISP IQ版本号的类型结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_GetVersionInfo(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_VersionInfoType_t *data);

3.9.2. 参数结构体 (Parameter Structure)¶

说明

取得IQ版本号的参数结构体。

定义

typedef struct MI_ISP_IQ_VersionInfoParam_s

{

    MI_U32 u32Vendor;

    MI_U32 u32Major;

    MI_U32 u32Minor;

} MI_ISP_IQ_VersionInfoParam_t;

名称

变量名称	描述
u32Vendor	ISP IQ Vendor版本号，提供Get / Set功能。
u32Major	ISP IQ Major版本号，只提供Get功能。
u32Minor	ISP IQ Minor版本号，只提供Get功能。

3.10. MI_ISP_IQ_ParamInitInfo结构体¶

3.10.1. 类型结构体 (Type Structure)¶

说明

取得ISP初始化ready状态的类型结构体。

定义

typedef struct MI_ISP_IQ_ParamInitInfoType_s

{

    MI_ISP_IQ_ParamInitInfoParam_t stParaAPI;

} MI_ISP_IQ_ParamInitInfoType_t;

名称

变量名称描述

stParaAPI 取得ISP初始化ready状态的类型结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_GetParaInitStatus(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ParamInitInfoType_t *data);

3.10.2. 参数结构体 (Parameter Structure)¶

说明

取得ISP初始化ready状态的参数结构体。

定义

typedef struct MI_ISP_IQ_ParamInitInfoParam_s

{

    MI_ISP_IQ_bool_e bFlag;

} MI_ISP_IQ_ParamInitInfoParam_t;

名称

变量名称描述

bFlag 取得ISP初始化完毕状态的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。

3.11. MI_ISP_IQ_ColorToGray结构体¶

3.11.1. 类型结构体 (Type Structure)¶

说明

设定彩色转灰阶影像的类型结构体。

定义

typedef struct MI_ISP_IQ_ColorToGrayType_s

{

    MI_ISP_IQ_bool_e bEnable;

} MI_ISP_IQ_ColorToGrayType_t;

名称

变量名称描述

bEnable 设定彩色转灰阶影像功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetColorToGray(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ColorToGrayType_t *data);

MI_S32 MI_ISP_IQ_GetColorToGray(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ColorToGrayType_t *data);

3.12. MI_ISP_IQ_Constrast结构体¶

3.12.1. 类型结构体 (Type Structure)¶

说明

设定对比度的类型结构体。

定义

typedef struct MI_ISP_IQ_ContrastType_s

{

    MI_ISP_IQ_bool_e        bEnable;

    MI_ISP_IQ_OpType_e     enOpType;

    MI_ISP_IQ_ContrastAutoAttr_t  stAuto;

    MI_ISP_IQ_ContrastManualAttr_t   stManual;

} MI_ISP_IQ_ContrastType_t;

名称

变量名称	描述
bEnable	设定对比度功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定对比度的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定对比度的自动模式属性结构体。
stManual	设定对比度的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetContrast(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ContrastType_t *data);

MI_S32 MI_ISP_IQ_GetContrast(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ContrastType_t *data);

3.12.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定对比度的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_ContrastAutoAttr_s

{

    MI_ISP_IQ_LevelBaseParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_ContrastAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.12.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定对比度的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_ContrastManualAttr_s

{

    MI_ISP_IQ_LevelBaseParam_t stParaAPI;

} MI_ISP_IQ_ContrastManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.12.4. 参数结构体 (Parameter Structure)¶

说明

设定对比度、亮度、灰度的参数结构体。

定义

typedef struct MI_ISP_IQ_LevelBaseParam_s

{

    MI_U32 u32Lev;

} MI_ISP_IQ_LevelBaseParam_t;

名称

变量名称描述

u32Lev 设定对比度、亮度、灰度的可变强度数值。值域范围：0 ~ 100。

3.13. MI_ISP_IQ_Brightness结构体¶

3.13.1. 类型结构体 (Type Structure)¶

说明

设定亮度的类型结构体。

定义

typedef struct MI_ISP_IQ_BrightnessType_s

{

    MI_ISP_IQ_bool_e          bEnable;

    MI_ISP_IQ_OpType_e       enOpType;

    MI_ISP_IQ_BrightnessAutoAttr_t   stAuto;

    MI_ISP_IQ_BrightnessManualAttr_t  stManual;

} MI_ISP_IQ_BrightnessType_t;

名称

变量名称	描述
bEnable	设定亮度功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定亮度的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定亮度的自动模式属性结构体。
stManual	设定亮度的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetBrightness(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_BrightnessType_t *data);

MI_S32 MI_ISP_IQ_GetBrightness(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_BrightnessType_t *data);

3.13.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定亮度的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_BrightnessAutoAttr_s

{

    MI_ISP_IQ_LevelBaseParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_BrightnessAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.13.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定亮度的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_BrightnessManualAttr_s

{

    MI_ISP_IQ_LevelBaseParam_t stParaAPI;

} MI_ISP_IQ_BrightnessManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.14. MI_ISP_IQ_Lightness结构体¶

3.14.1. 类型结构体 (Type Structure)¶

说明

设定灰度的类型结构体。

定义

typedef struct MI_ISP_IQ_LightnessType_s

{

    MI_ISP_IQ_bool_e          bEnable;

    MI_ISP_IQ_OpType_e         enOpType;

    MI_ISP_IQ_LightnessAutoAttr_t   stAuto;

    MI_ISP_IQ_LightnessManualAttr_t    stManual;

} MI_ISP_IQ_LightnessType_t;

名称

变量名称	描述
bEnable	设定灰度功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定灰度的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定灰度的自动模式属性结构体。
stManual	设定灰度的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetLightness(MI_U32 DevId, MI_U32 Channel, MI_ISP_IQ_LightnessType_t *data);

MI_S32 MI_ISP_IQ_GetLightness(MI_U32 DevId, MI_U32 Channel, MI_ISP_IQ_LightnessType_t *data);

3.14.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定灰度的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_LightnessAutoAttr_s

{

    MI_ISP_IQ_LevelBaseParam_t   stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_LightnessAutoAttr_t;

名称

变量名称描述

stParaAPI[MI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.14.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定灰度的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_LightnessManualAttr_s

{

    MI_ISP_IQ_LevelBaseParam_t   stParaAPI;

} MI_ISP_IQ_LightnessManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.15. MI_ISP_IQ_RgbGamma结构体¶

3.15.1. 类型结构体 (Type Structure)¶

说明

设定RGB Gamma curve的类型结构体。

定义

typedef struct MI_ISP_IQ_RgbGammaType_s

{

    MI_ISP_IQ_bool_e        bEnable;

    MI_ISP_IQ_OpType_e       enOpType;

    MI_ISP_IQ_RgbGammaAutoAttr_t  stAuto;

    MI_ISP_IQ_RgbGammaManualAttr_t stManual;

} MI_ISP_IQ_RgbGammaType_t;

名称

变量名称	描述
bEnable	设定RGB Gamma curve功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定RGB Gamma curve的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定RGB Gamma curve的自动模式属性结构体。
stManual	设定RGB Gamma curve的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetRgbGamma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_RgbGammaType_t *data);

MI_S32 MI_ISP_IQ_GetRgbGamma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_RgbGammaType_t *data);

3.15.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定RGB Gamma curve的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_RgbGammaAutoAttr_s

{

    MI_ISP_IQ_RgbGammaParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_RgbGammaAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.15.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定RGB Gamma curve的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_RgbGammaManualAttr_s

{

    MI_ISP_IQ_RgbGammaParam_t stParaAPI;

} MI_ISP_IQ_RgbGammaManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.15.4. 参数结构体 (Parameter Structure)¶

说明

设定RGB Gamma curve的参数结构体。

定义

typedef struct MI_ISP_IQ_RgbGammaParam_s

{

    MI_U16 u16LutR[RGBGAMMA_NUM];

    MI_U16 u16LutG[RGBGAMMA_NUM];

    MI_U16 u16LutB[RGBGAMMA_NUM];

} MI_ISP_IQ_RgbGammaParam_t;

名称

变量名称	描述
u16LutR[RGBGAMMA_NUM]	R通道分量。值域范围：0 ~ 1023。RGBGAMMA_NUM = 256。
u16LutG[RGBGAMMA_NUM]	G通道分量。值域范围：0 ~ 1023。RGBGAMMA_NUM = 256。
u16LutB[RGBGAMMA_NUM]	B通道分量。值域范围：0 ~ 1023。RGBGAMMA_NUM = 256。

注意事项
- 支持三个通道的Gamma设定，SigmaStar建议三个通道设定一样，如Figure 3。

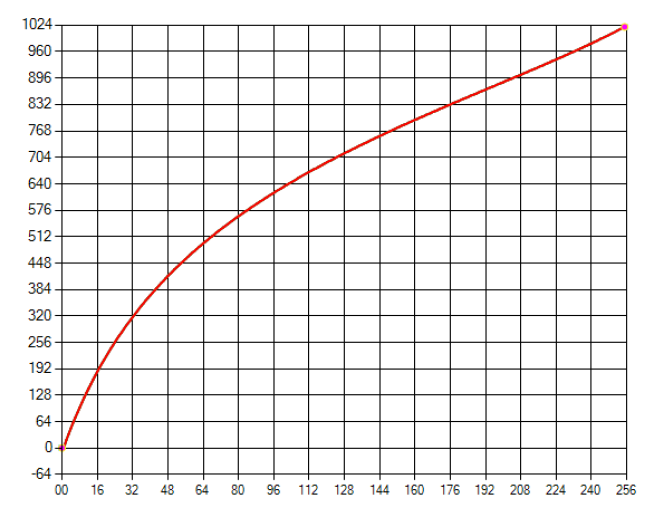

  Figure 3：RGB Gamma curve

3.16. MI_ISP_IQ_YuvGamma结构体¶

3.16.1. 类型结构体 (Type Structure)¶

说明

设定YUV Gamma curve的类型结构体。

定义

typedef struct MI_ISP_IQ_YuvGammaType_s

{

    MI_ISP_IQ_bool_e        bEnable;

    MI_ISP_IQ_OpType_e       enOpType;

    MI_ISP_IQ_YuvGammaAutoAttr_t  stAuto;

    MI_ISP_IQ_YuvGammaManualAttr_t stManual;

} MI_ISP_IQ_YuvGammaType_t;

名称

变量名称	描述
bEnable	设定YUV Gamma curve功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定YUV Gamma curve的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定YUV Gamma curve的自动模式属性结构体。
stManual	设定YUV Gamma curve的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetYuvGamma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_YuvGammaType_t *data);

MI_S32 MI_ISP_IQ_GetYuvGamma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_YuvGammaType_t *data);

3.16.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定YUV Gamma curve的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_YuvGammaAutoAttr_s

{

    MI_ISP_IQ_YuvGammaParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_YuvGammaAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.16.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定YUV Gamma curve的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_YuvGammaManualAttr_s

{

    MI_ISP_IQ_YuvGammaParam_t stParaAPI;

} MI_ISP_IQ_YuvGammaManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.16.4. 参数结构体 (Parameter Structure)¶

说明

设定YUV Gamma curve的参数结构体。

定义

typedef struct MI_ISP_IQ_YuvGammaParam_s

{

    MI_U16 u16LutY[YUVGAMMA_Y_NUM];

    MI_U16 u16LutU[YUVGAMMA_U_NUM];

    MI_U16 u16LutV[YUVGAMMA_V_NUM];

} MI_ISP_IQ_YuvGammaParam_t;

名称

变量名称	描述
u16LutY[YUVGAMMA_Y_NUM]	Y通道分量。值域范围：0 ~ 1023。YUVGAMMA_Y_NUM = 256
u16LutU[YUVGAMMA_U_NUM]	U通道分量。值域范围：0 ~ 511。YUVGAMMA_U_NUM = 128
u16LutV[YUVGAMMA_V_NUM]	V通道分量。值域范围：0 ~ 511。YUVGAMMA_V_NUM = 128

3.17. MI_ISP_IQ_Saturation结构体¶

3.17.1. 类型结构体 (Type Structure)¶

说明

设定饱和度的类型结构体。

定义

typedef struct MI_ISP_IQ_SaturationType_s

{

    MI_ISP_IQ_bool_e          bEnable;

    MI_ISP_IQ_OpType_e         enOpType;

    MI_ISP_IQ_SaturationAutoAttr_t   stAuto;

    MI_ISP_IQ_SaturationManualAttr_t  stManual;

} MI_ISP_IQ_SaturationType_t;

名称

变量名称	描述
bEnable	设定饱和度功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定饱和度的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定饱和度的自动模式属性结构体。
stManual	设定饱和度的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetSaturation(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_SaturationType_t *data);

MI_S32 MI_ISP_IQ_GetSaturation(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_SaturationType_t *data);

3.17.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定饱和度的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_SaturationAutoAttr_s

{

    MI_ISP_IQ_SaturationParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_SaturationAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.17.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定饱和度的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_SaturationManualAttr_s

{

    MI_ISP_IQ_SaturationParam_t stParaAPI;

} MI_ISP_IQ_SaturationManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.17.4. 参数结构体 (Parameter Structure)¶

说明

设定饱和度的参数结构体。

定义

typedef struct MI_ISP_IQ_SaturationParam_s

{

    MI_U8 u8SatAllStr;

    MI_U8 u8SatByYSFTAdv[SAT_LUT_X_NUM];

    MI_U8 u8SatByYLUTAdv[SAT_LUT_Y_NUM];

    MI_U8 u8SatBySSFTAdv[SAT_LUT_X_NUM];

    MI_U8 u8SatBySLUTAdv[SAT_LUT_Y_NUM];

    MI_U8 u8SatCoring;

} MI_ISP_IQ_SaturationParam_t;

名称

变量名称	描述
u8SatAllStr	整体饱和度的强度数值。值域范围：0 ~ 127（32等于1倍）。
u8SatByYSFTAdv[SAT_LUT_X_NUM]	调整亮度区间的强度数值。值域范围：0 ~ 8。 SAT_LUT_X_NUM = 5。
u8SatByYLUTAdv[SAT_LUT_Y_NUM]	基于亮度区间调整饱和度的数值。值域范围：0 ~ 128。 SAT_LUT_Y_NUM = 6。
u8SatBySSFTAdv[SAT_LUT_X_NUM]	调整彩度区间的强度数值。值域范围：0 ~ 8。 SAT_LUT_X_NUM = 5。
u8SatBySLUTAdv[SAT_LUT_Y_NUM]	基于彩度区间调整饱和度的数值。值域范围：0 ~ 128。 SAT_LUT_Y_NUM = 6。
u8SatCoring	彩度全部减一个值降低彩度。值域范围：0 ~ 255。

3.18. MI_ISP_IQ_RgbMatrix结构体¶

3.18.1. 类型结构体 (Type Structure)¶

说明

设定色彩校正矩阵的类型结构体。

定义

typedef struct MI_ISP_IQ_RgbMatrixType_s

{

    MI_ISP_IQ_bool_e          bEnable;

    MI_ISP_IQ_OpType_e         enOpType;

    MI_ISP_IQ_RgbMatrixAutoAttr_t   stAuto;

    MI_ISP_IQ_RgbMatrixManualAttr_t    stManual;

} MI_ISP_IQ_RgbMatrixType_t;

名称

变量名称	描述
bEnable	设定色彩校正矩阵功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定色彩校正矩阵的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定色彩校正矩阵的自动模式属性结构体。
stManual	设定色彩校正矩阵的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetRgbMatrix(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_RgbMatrixType_t *data);

MI_S32 MI_ISP_IQ_GetRgbMatrix(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_RgbMatrixType_t *data);

3.18.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定色彩校正矩阵的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_RgbMatrixAutoAttr_s

{

    MI_ISP_IQ_bool_e      bISOActEn;

    MI_ISP_IQ_RgbMatrixParam_t   stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_RgbMatrixAutoAttr_t;

名称

变量名称	描述
bISOActEn	设定ISO功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
stParaAPIMI_ISP_AUTO_NUM]	自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.18.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定色彩校正矩阵的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_RgbMatrixManualAttr_s

{

    MI_U16  u16CCM[CCM_COEFF_SUM_INFO_NUM];

    MI_U8  u8CCMSat;

} MI_ISP_IQ_RgbMatrixManualAttr_t;

名称

变量名称	描述
u16CCM[CCM_COEFF_SUM_INFO_NUM]	色彩校正矩阵参数值。值域范围：0 ~ 8191。 CCM_COEFF_SUM_INFO_NUM = 12 u16CCM[3]=mod(u16CCM[0]+u16CCM[1]+u16CCM[2], 1024) u16CCM[7]=mod(u16CCM[4]+u16CCM[5]+u16CCM[6], 1024) u16CCM[11]=mod(u16CCM[8]+u16CCM[9]+u16CCM[10], 1024)
u8CCMSat	透过色彩校正矩阵调整饱和度的数值强度。值域范围：0 ~ 100。

注意事项

u8CCMSat = 0表示为色彩校正的单位矩阵数值。

u8CCMSat = 100表示为色彩校正的矩阵数值。

3.18.4. 参数结构体 (Parameter Structure)¶

说明

设定色彩校正矩阵的参数结构体。

定义

typedef struct MI_ISP_IQ_RgbMatrixParam_s

{

    MI_U16 u16CCTthr;

    MI_U16 u16CCM[CCM_COEFF_SUM_INFO_NUM];

    MI_U8    u8CCMSat;

} MI_ISP_IQ_RgbMatrixParam_t;

名称

变量名称	描述
u16CCTthr	该组CCM的代表色温。值域范围：0 ~ 10000。
u16CCM[CCM_COEFF_SUM_INFO_NUM]	色彩校正矩阵参数值。值域范围：0 ~ 8191。 CCM_COEFF_SUM_INFO_NUM = 12 u16CCM[3] = mod(u16CCM[0]+u16CCM[1]+u16CCM[2], 1024) u16CCM[7] = mod(u16CCM[4]+u16CCM[5]+u16CCM[6], 1024) u16CCM[11] = mod(u16CCM[8]+u16CCM[9]+u16CCM[10], 1024)
u8CCMSat	透过色彩校正矩阵调整饱和度的数值强度。值域范围：0 ~ 100。

注意事项

u8CCMSat = 0表示为色彩校正的单位矩阵数值。

u8CCMSat = 100表示为色彩校正的矩阵数值。

3.19. MI_ISP_IQ_CcmInfo结构体¶

3.19.1. 类型结构体 (Type Structure)¶

说明

取得当前色温的色彩校正矩阵的类型结构体。

定义

typedef struct MI_ISP_IQ_CcmInfoType_s

{

    MI_U16 u16CCM[CCM_COEFF_SUM_INFO_NUM]; //0 ~ 8191 (1024 = 1x)

    MI_U16 u16CCT;

} MI_ISP_IQ_CcmInfoType_t;

名称

变量名称	描述
u16CCM[CCM_COEFF_SUM_INFO_NUM]	色彩校正矩阵包含CCM coefficient总和信息的参数值。值域范围：0 ~ 8191。CCM_COEFF_SUM_INFO_NUM = 12。 u16CCM[0 ~ 3] → CCM00, CCM01, CCM02, CCM_Rsum u16CCM[4 ~ 7] → CCM10, CCM11, CCM12, CCM_Gsum u16CCM[8 ~ 11] → CCM20, CCM21, CCM22, CCM_Bsum
u16CCT	获取目前色温数值。

相关结构类型与函式

MI_S32 MI_ISP_IQ_QueryCcmInfo(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_CcmInfoType_t *data);

3.20. MI_ISP_IQ_Nr3d结构体¶

3.20.1. 类型结构体 (Type Structure)¶

说明

设定3D降噪的类型结构体。

定义

typedef struct MI_ISP_IQ_Nr3dType_s

{

    MI_ISP_IQ_bool_e        bEnable;

    MI_ISP_IQ_OpType_e       enOpType;

    MI_ISP_IQ_Nr3dAutoAttr_t    stAuto;

    MI_ISP_IQ_Nr3dManualAttr_t   stManual;

} MI_ISP_IQ_Nr3dType_t;

名称

变量名称	描述
bEnable	设定3D降噪功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定3D降噪的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定3D降噪的自动模式属性结构体。
stManual	设定3D降噪的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetNr3d(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_Nr3dType_t *data);

MI_S32 MI_ISP_IQ_GetNr3d(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_Nr3dType_t *data);

3.20.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定3D降噪的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_Nr3dAutoAttr_s

{

    MI_ISP_IQ_Nr3dParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_Nr3dAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.20.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定3D降噪的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_Nr3dManualAttr_s

{

    MI_ISP_IQ_Nr3dParam_t stParaAPI;

} MI_ISP_IQ_Nr3dManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.20.4. 参数结构体 (Parameter Structure)¶

说明

设定3D降噪的参数结构体。

定义

typedef struct NR3D_PARAM_s
{
    MI_U8   u8MdThd_C;
    MI_U8   u8MdThd_Y;
    MI_U16  u16MdGain_C;
    MI_U16  u16MdGain_Y;
    MI_U8   u8TfStr_Y;
    MI_U8   u8TfStr_C;
    MI_U8   u8MdThd_CByY[NR3D_C_BY_Y_NUM];
    MI_U8   u8MdThd_YByY[NR3D_Y_BY_Y_NUM];
    MI_U8   u8MdGain_CByY[NR3D_C_BY_Y_NUM];
    MI_U8   u8MdGain_YByY[NR3D_Y_BY_Y_NUM];
    MI_U8   u8M2SLut[NR3D_BY_MOT_NUM];
    MI_U16      u16TfLut[NR3D_BY_MOT_NUM];
    MI_U8   u8YSfBlendLut[NR3D_BY_MOT_NUM];
    MI_U8   u8YSfBlendOffset;
    MI_U8   u8MotHistDelayByDiff[NR3D_BY_MOT_NUM];
    MI_U16  u16DeDotDiffOffset;
    MI_U8       u8DeDotDiffShift;
} NR3D_PARAM_t;

名称

变量名称	描述
u8MdThd_C	颜色（C）的MD侦测，控制motion阀值，小于此阀值判断为静止物体，值越大3D降噪越强。值域范围：0 ~ 255。
u8MdThd_Y	亮度（Y）通道的MD侦测，控制motion阀值，小于此阀值判断为静止物体，值越大3D降噪越强。值域范围：0 ~ 255。
u16MdGain_C	颜色（C）MD侦测，控制motion程度，值越大越容易判断为静止物体，3D降噪越强。值域范围：0 ~ 1023。
u16MdGain_Y	亮度（Y）MD侦测，控制motion程度，值越大越容易判断为静止物体，3D降噪越强。值域范围：0 ~ 1023。
u8TfStr_Y	3D降噪强度控制。值域范围：0 ~ 64。
u8TfStr_C	3D降噪强度控制Ex，开此设定强度会更强，但拖影更明显。值域范围：0 ~ 64。
u8MdThd_CByY[NR3D_C_BY_Y_NUM]	根据亮度控制颜色的motion阀值，值越大3D降噪越强。值域范围：0 ~ 255。NR3D_C_BY_Y_NUM = 16
u8MdThd_YByY[NR3D_Y_BY_Y_NUM]	根据亮度控制不同亮度的motion阀值，值越大3D降噪越强。值域范围：0 ~ 255。NR3D_Y_BY_Y_NUM = 16
u8MdGain_CByY[NR3D_C_BY_Y_NUM]	根据亮度控制颜色的motion程度，值越大3D降噪越强。值域范围：0 ~ 255。NR3D_C_BY_Y_NUM = 16
u8MdGain_YByY[NR3D_Y_BY_Y_NUM]	根据亮度控制不同亮度的motion程度，值越大3D降噪越强。值域范围：0 ~ 255。NR3D_Y_BY_Y_NUM = 16
u8M2SLut[NR3D_BY_MOT_NUM]	移动到静止过程中，3D降噪的收敛速度，值越大，收敛越慢，可用来避免拖影。值域范围：0 ~ 31。 NR3D_BY_MOT_NUM = 16。
u16TfLut[NR3D_BY_MOT_NUM]	根据移动程度，控制3D降噪的强度。值域范围：0 ~ 4095。NR3D_BY_MOT_NUM = 16。
u8YSfBlendLut[NR3D_BY_MOT_NUM]	根据移动程度，控制2D降噪的强度。值域范围：0 ~ 16。NR3D_BY_MOT_NUM = 16。
u8YSfBlendOffset	根据移动程度，控制写回参考帧，额外补偿3D的比例，值越大补偿3D越多。值域范围：0 ~ 16。
u8MotHistDelayByDiff[NR3D_BY_MOT_NUM]	Motion信息延迟时间，值域范围：0 ~ 7。只有在MotHistMapSel为1时有作用，横轴为当前帧和前一帧的motion信息差异，纵轴为motion信息往后级传的额外延迟时间，值越大则延迟越久，希望静态的motion信息有延迟，让运动过后的区域的motion信息持续久一些，在3DNR还未收敛前，让后级的2DNR能保持在较强的强度（动区通常强度较强）久一些。 NR3D_BY_MOT_NUM = 16。
u16DeDotDiffOffset	差值偏移量，值域范围：0 ~ 4095，值越大则移除比例越小，移除temporal defect的功能越弱，也较不容易影响动静判断。
u8DeDotDiffShift	差值横移量，值域范围：0 ~ 7，值越大则移除比例越小，移除temporal defect的功能越弱，也较不容易影响动静判断。

3.21. MI_ISP_IQ_NrChroma结构体¶

3.21.1. 类型结构体 (Type Structure)¶

说明

设定颜色降噪的类型结构体。

定义

typedef struct MI_ISP_IQ_NrChromaType_s

{

    MI_ISP_IQ_bool_e        bEnable;

    MI_ISP_IQ_OpType_e       enOpType;

    MI_ISP_IQ_NrChromaAutoAttr_t  stAuto;

    MI_ISP_IQ_NrChromaManualAttr_t stManual;

} MI_ISP_IQ_NrChromaType_t;

名称

变量名称	描述
bEnable	设定颜色降噪功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定颜色降噪的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定颜色降噪的自动模式属性结构体。
stManual	设定颜色降噪的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetNrChroma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaType_t *data);

MI_S32 MI_ISP_IQ_GetNrChroma(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaType_t *data);

3.21.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定颜色降噪的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_NrChromaAutoAttr_s

{

    MI_ISP_IQ_NrChromaParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_NrChromaAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.21.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定颜色降噪的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_NrChromaManualAttr_s

{

    MI_ISP_IQ_NrChromaParam_t stParaAPI;

} MI_ISP_IQ_NrChromaManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.21.4. 参数结构体 (Parameter Structure)¶

说明

设定颜色降噪的参数结构体。

定义

typedef struct MI_ISP_IQ_NrChromaParam_s

{

    MI_U8    u8MatchRatio;

    MI_U16 u16UvTh;

    MI_U16 u16StrengthByCEdge[NRCHROMA_BY_CEDGE_NUM];

} MI_ISP_IQ_NrChromaParam_t;

名称

变量名称	描述
u8MatchRatio	符合比例阀值。值域范围：0 ~ 31。
u16UvTh	U/V噪声阀值。值域范围：0 ~ 256。
u16StrengthByCEdge[NRCHROMA_BY_CEDGE_NUM]	根据Color Edge强度控制颜色降噪的强度。值域范围：0 ~ 511。NRCHROMA_BY_CEDGE_NUM = 6。

3.22. MI_ISP_IQ_Sharpness结构体¶

3.22.1. 类型结构体 (Type Structure)¶

说明

设定锐度的类型结构体。

定义

typedef struct MI_ISP_IQ_ShapnessType_s

{

    MI_ISP_IQ_bool_e          bEnable;

    MI_ISP_IQ_OpType_e         enOpType;

    MI_ISP_IQ_ShapnessAutoAttr_t    stAuto;

    MI_ISP_IQ_ShapnessManualAttr_t   stManual;

} MI_ISP_IQ_ShapnessType_t;

名称

变量名称	描述
bEnable	设定锐度功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定锐度的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定锐度的自动模式属性结构体。
stManual	设定锐度的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetSharpness(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ShapnessType_t *data);

MI_S32 MI_ISP_IQ_GetSharpness(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ShapnessType_t *data);

3.22.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定锐度的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_ShapnessAutoAttr_s

{

    MI_ISP_IQ_ShapnessParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_ShapnessAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.22.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定锐度的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_ShapnessManualAttr_s

{

    MI_ISP_IQ_ShapnessParam_t stParaAPI;

} MI_ISP_IQ_ShapnessManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.22.4. 参数结构体 (Parameter Structure)¶

说明

设定锐度的参数结构体。

定义

typedef struct MI_ISP_IQ_ShapnessParam_s
{
    MI_U8   u8SharpnessUD[SHARPNESS_FREQ_NUM];
    MI_U8   u8SharpnessD[SHARPNESS_FREQ_NUM];
    MI_U8   u8PreCorUD[SHARPNESS_FREQ_NUM];
    MI_U8   u8PreCorD[SHARPNESS_FREQ_NUM];
    MI_U16  u16MidRatioUDByMot[SHARPNESS_BY_MOT_NUM];
    MI_U16  u16HighRatioUDByMot[SHARPNESS_BY_MOT_NUM];
    MI_U16  u16MidRatioDByMot[SHARPNESS_BY_MOT_NUM];
    MI_U16  u16HighRatioDByMot[SHARPNESS_BY_MOT_NUM];
    MI_U16  u16HighRatioUDByState[SHARPNESS_FREQ_NUM];
    MI_U16  u16HighRatioDByState[SHARPNESS_FREQ_NUM];
    MI_U8   u8DetailGainUDByMot[SHARPNESS_BY_MOT_NUM];
    MI_U16  u16DirRatioByState[SHARPNESS_BY_STATE_NUM];
    MI_U8   u8StdAdjByMot[SHARPNESS_BY_MOT_NUM];
    MI_U8   u8StdAdjByY[SHARPNESS_BY_Y_NUM];
    MI_U8   u8GainByStd[SHARPNESS_BY_STD];
    MI_U8   u8CorByY[SHARPNESS_BY_Y_NUM];
    MI_U8   u8CorByMot[SHARPNESS_BY_MOT_NUM];
    MI_U8   u8OverShootGain;
    MI_U8   u8UnderShootGain;
    MI_U8   u8SclByY[SHARPNESS_BY_Y_NUM];
    MI_U16  u16EdgeKillLut[SHARPNESS_BY_STD];
    MI_U16  u16OverShootLimit;
    MI_U16  u16UnderShootLimit;
    MI_U8   u8GainByMot[SHARPNESS_BY_MOT_NUM];
} MI_ISP_IQ_ShapnessParam_t;

名称

变量名称	描述
u8SharpnessUD[SHARPNESS_FREQ_NUM]	无向性edge的强度，用于提高发丝和草地等细小纹理清晰度，值域范围：0 ~ 127，横轴依序为高/中/中低频，纵轴为无向性edge的强度增益，值越大则edge越强。 SHARPNESS_FREQ_NUM = 3。
u8SharpnessD[SHARPNESS_FREQ_NUM]	方向性edge的强度，用于增强图像边缘，但调得太强会导致锯齿状，值域范围：0 ~ 127，横轴依序为高/中/中低频，纵轴为方向性edge的强度增益，值越大则edge越强。 SHARPNESS_FREQ_NUM = 3。
u8PreCorUD[SHARPNESS_FREQ_NUM]	无向性edge做coring，值域范围：0 ~ 63，横轴依序为高/中/中低频，纵轴为无向性edge的coring值，值越大则edge越弱。 SHARPNESS_FREQ_NUM = 3。 [名词解释] Coring（简称Cor）：单纯做同减的动作。
u8PreCorD[SHARPNESS_FREQ_NUM]	方向性edge做coring，值域范围：0 ~ 63，横轴依序为高/中/中低频，纵轴为方向性edge的coring值，值越大则edge越弱。 SHARPNESS_FREQ_NUM = 3。
u16MidRatioUDByMot[SHARPNESS_BY_MOT_NUM]	依据motion调整无向性edge的中频比例，值域范围：0 ~ 256，横轴为motion，越右边越偏静，纵轴为无向性edge中频和中低频混合时，中频的比例，值越大越偏中频。 SHARPNESS_BY_MOT_NUM = 16
u16HighRatioUDByMot[SHARPNESS_BY_MOT_NUM]	依据motion调整无向性edge的高频比例，值域范围：0 ~ 256，横轴为motion，越右边越偏静，纵轴为无向性edge高频和经过MidRatioUDByMot的结果混合时，高频的比例，值越大越偏高频。 SHARPNESS_BY_MOT_NUM = 16
u16MidRatioDByMot[SHARPNESS_BY_MOT_NUM]	依据motion调整方向性edge的中低频比例，值域范围：0 ~ 256，横轴为motion，越右边越偏静，纵轴为方向性edge中频和中低频混合时，中频的比例，值越大越偏中频。 SHARPNESS_BY_MOT_NUM = 16
u16HighRatioDByMot[SHARPNESS_BY_MOT_NUM]	依据motion调整方向性edge的高频比例，值域范围：0 ~ 256，横轴为motion，越右边越偏静，纵轴为方向性edge高频和经过MidRatioDByMot的结果混合时，高频的比例，值越大越偏高频。 SHARPNESS_BY_MOT_NUM = 16
u16HighRatioUDByState[SHARPNESS_FREQ_NUM]	无向性edge的高频混合比例，值域范围：0 ~ 256，横轴依序为单纯边缘区/复杂区/平坦区，平坦区是从NRLuma_Adv拿过来的信息，非平坦区的混合比例会依据state来混合单纯边缘区和复杂区的比例，纵轴为无向性edge经过HighRatioUDByMot的结果和经过MidRatioUDByMot的结果混合时，经过HighRatioUDByMot的结果的比例，值越大越偏高频。 SHARPNESS_FREQ_NUM = 3 [名词解释] State：使用gradient计算得到的分数，来判断单纯边缘区和复杂区，值越小则越偏向单纯边缘区。
u16HighRatioDByState[SHARPNESS_FREQ_NUM]	方向性edge的高频混合比例，值域范围：0 ~ 256，横轴依序为单纯边缘区/复杂区/平坦区，平坦区是从NRLuma_Adv拿过来的信息，非平坦区的混合比例会依据state来混合单纯边缘区和复杂区的比例，纵轴为方向性edge经过HighRatioDByMot的结果和经过MidRatioDByMot的结果混合时，经过HighRatioDByMot的结果的比例，值越大越偏高频。 SHARPNESS_FREQ_NUM = 3
u8DetailGainUDByMot[SHARPNESS_BY_MOT_NUM]	依据motion调整无向性edge的增益，值域范围：0 ~ 255，横轴为motion，越右边越偏静，纵轴为无向性edge的增益，值越小则无向性edge越弱。此增益只会作用在NRLuma_Adv侦测为平坦区的地方，所以建议先调整NRLuma_Adv的EdgeTh，再利用此项降低平坦区edge，让平坦区更平顺。 SHARPNESS_BY_MOT_NUM = 16
u16DirRatioByState[SHARPNESS_BY_STATE_NUM]	方向性edge的混合比例，值域范围：0 ~ 256，横轴越左边越偏单纯边缘区，越右边越偏复杂区/平坦区，纵轴为混合无向/方向性edge时，方向性edge的比例，值越大则越偏向方向性edge。方向性的优点为连续性较佳，缺点为细腻度较差，容易造成奇怪直横线，且会有边缘闪动的情况（小edge硬要判断成有方向，再加上噪声影响，容易误判方向，导致方向性不固定），因此建议只有在单纯边缘区使用方向性edge。 SHARPNESS_BY_STATE_NUM = 9
u8StdAdjByMot[SHARPNESS_BY_MOT_NUM]	依据motion调整标准偏差的增益，值域范围：0 ~ 63，横轴为motion，越右边越偏静，纵轴为调整标准偏差的增益（16=1x），值越大则标准偏差越大。 SHARPNESS_BY_MOT_NUM = 16
u8StdAdjByY[SHARPNESS_BY_Y_NUM]	依据亮度调整标准偏差的增益，值域范围：0 ~ 255，横轴为亮度，越右边越偏亮，纵轴为调整标准偏差的增益（64=1x），值越大则标准偏差越大。 SHARPNESS_BY_Y_NUM = 9
u8GainByStd[SHARPNESS_BY_STD]	依据标准偏差调整整体增益，值域范围：0 ~ 255，横轴为经过StdAdjByMot和StdAdjByY处理过的标准偏差，越右边标准偏差越大，纵轴为整体增益，值越大则edge越强。通常平坦区的标准偏差较小，因此可以降低标准偏差小的区域的edge，让平坦区更平顺。也可以用来降低运动的edge，若将StdAdjByMot的前几格降低，则GainByStd就会查到前几格，使得运动区降低edge。总共有七个节点，如有需要改变横轴节点，可调整GainByStdSft。 SHARPNESS_BY_STD = 7
u8CorByY[SHARPNESS_BY_Y_NUM]	依据亮度调整coring，值域范围：0 ~ 255，横轴为亮度，越右边越偏亮，纵轴为coring值，值越大edge越弱。 SHARPNESS_BY_Y_NUM = 9
u8CorByMot[SHARPNESS_BY_MOT_NUM]	依据motion调整coring的增益，值域范围：0 ~ 255，横轴为motion，越右边越偏静，纵轴为coring的增益（16=1x），值越大edge越弱。 SHARPNESS_BY_MOT_NUM = 16
u8OverShootGain	白边的强度调整，值域范围：0 ~ 255，值越大则白边强度越强。
u8UnderShootGain	黑边的强度调整，值域范围：0 ~ 255，值大强则黑边强度越强。
u8SclByY[SHARPNESS_BY_Y_NUM]	依据亮度调整整体增益，值域范围：0 ~ 255，横轴为亮度，越右边越偏亮，纵轴为edge增益（64=1x），值越大则edge越强。
u16EdgeKillLut[SHARPNESS_BY_STD]	根据edge强度调整edge强度，值域范围：0 ~ 1023，横轴为输入edge，纵轴为输出edge，值越大则edge越强。通常平坦区的edge强度较小，因此可以把小edge调的更小，让平坦区更平顺。总共有七个节点，如有需要改变横轴节点，可调整EdgeKillLutSft。 SHARPNESS_BY_STD = 7
u16OverShootLimit	依据周围最亮点做调整，值域范围：0 ~ 1023，设0则edge上限为周围最亮点的Y值，也就是不会overshoot。
u16UnderShootLimit	依据周围最暗点做调整，值域范围：0 ~ 1023，设0则edge下限为周围最暗点的Y值，也就是不会undershoot。
u8GainByMot[SHARPNESS_BY_MOT_NUM]	依据motion调整最终edge强度增益，值域范围：0 ~ 255，横轴为motion，越右边越偏静，纵轴为edge增益（128=1x），值越大则edge越强。 SHARPNESS_BY_MOT_NUM = 16

3.23. MI_ISP_IQ_Wdr结构体¶

3.23.1. 类型结构体 (Type Structure)¶

说明

设定宽动态的类型结构体。

定义

typedef struct MI_ISP_IQ_WdrType_s

{

    MI_ISP_IQ_bool_e      bEnable;

    MI_ISP_IQ_OpType_e     enOpType;

    MI_ISP_IQ_WdrAutoAttr_t stAuto;

    MI_ISP_IQ_WdrManualAttr_t stManual;

} MI_ISP_IQ_WdrType_t;

名称

变量名称	描述
bEnable	设定宽动态功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定宽动态的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定宽动态的自动模式属性结构体。
stManual	设定宽动态的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetWdr(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_WdrType_t *data);

MI_S32 MI_ISP_IQ_GetWdr(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_WdrType_t *data);

3.23.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定宽动态的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_WdrAutoAttr_s

{

    MI_ISP_IQ_WdrParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_WdrAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.23.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定宽动态的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_WdrManualAttr_s

{

    MI_ISP_IQ_WdrParam_t stParaAPI;

} MI_ISP_IQ_WdrManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.23.4. 参数结构体 (Parameter Structure)¶

说明

设定宽动态的参数结构体。

定义

typedef struct WDR_PARAM_s
{
    MI_U8       u8BoxNum;
    MI_ISP_BOOL_e   bAutoDetailEnhance;
    MI_U8       u8ManualDetailEnhance;
    MI_U8       u8GlobalDarkToneEnhance;
    MI_U8       u8WDRStrByY[WDR_BY_Y_NUM];
    MI_U8       u8Strength;
    MI_U8       u8DarkLimit;
    MI_U8       u8BrightLimit;
    MI_U16      u16StrengthByOpsCnt[WDR_BY_OPS_CNT];
    MI_U8       u8DeSatSrcSel;
    MI_U8       u8DeSatLut[WDR_BY_Y_NUM];
    MI_U8       u8WDRSatdn[WDR_BY_Y_NUM];
    MI_U8       u8WDRSatup[WDR_BY_Y_NUM];
} WDR_PARAM_t;

名称

变量名称	描述
u8BoxNum	依sensor长宽比例，提供多种box组合，值域范围：1 ~ 4，可依据场景要关注的物体尺度大小进行调整，值越大则box越多，每个box越小，越适合关注小对象，不可by iso变动。
bAutoDetailEnhance	细节加强控制方式，值域范围：0 ~ 1，0为手动控制，1为自动控制。
u8ManualDetailEnhance	手动控制细节加强程度，值域范围：0 ~ 255，值越大则细节加强越多。只有在AutoDetailEnhance为0时有作用。
u8GlobalDarkToneEnhance	控制global tone mapping，提供下列16条curve可供选择，值域范围：0 ~ 15。数字越大则暗处会拉越亮（HDR mode和Linear mode的16条curve并不相同，HDR中0 ~ 6是一种拉亮模式，7 ~ 15是第二种拉亮模式。）
u8WDRStrByY[WDR_BY_Y_NUM]	依据亮度控制WDR强度，值域范围：0 ~ 255，值越大则WDR越强。WDR_BY_Y_NUM = 33
u8Strength	整体强度，值域范围：0 ~ 255，值越大则WDR越强。
u8DarkLimit	限制WDR在暗处作用的强度，值域范围：0 ~ 255，值越大则暗处WDR越弱。
u8BrightLimit	限制WDR在亮处作用的强度，值域范围：0 ~ 255，值越大则亮处WDR越弱。
u16StrengthByOpsCnt[WDR_BY_OPS_CNT]	依据box内反对其local WDR行为的个数来降低local WDR强度的比例，值域范围：0 ~ 4095，横轴为反对个数，越右边则反对力量越强，纵轴为降低强度的比例（4096 = 1x），值越小则local WDR越弱，可以减轻local WDR造成的亮度反转，亦可以减轻local WDR造成某些小区域过暗或过亮的问题。 WDR_BY_OPS_CNT = 8
u8DeSatSrcSel	去色彩功能的亮度来源，值域范围：0 ~ 2，0代表过完Curve1的亮度，1代表过完global tone的亮度，2代表未经过WDR处理前的亮度。
u8DeSatLut[WDR_BY_Y_NUM]	依据亮度调整去色彩功能的程度，值域范围：0 ~ 255，横轴为亮度，越右边越偏亮，纵轴为色彩增益（128 = 1x），值越小则去色彩越强，影像越偏灰。WDR_BY_Y_NUM = 33
u8WDRSatdn[WDR_BY_Y_NUM]	控制WDR前后的饱和度强度，若是WDR前后亮度为提升则利用此曲线查表压抑饱和度，值域范围：0~1023。WDR_BY_Y_NUM = 33
u8WDRSatup[WDR_BY_Y_NUM]	控制WDR前后的饱和度强度，若是WDR前后亮度为下降则利用此曲线查表提升饱和度，值域范围：0~1023。 WDR_BY_Y_NUM = 33

3.24. MI_ISP_IQ_Hsv结构体¶

3.24.1. 类型结构体 (Type Structure)¶

说明

设定HSV的类型结构体。

定义

typedef struct MI_ISP_IQ_HsvType_s

{

    MI_ISP_IQ_bool_e      bEnable;

    MI_ISP_IQ_OpType_e     enOpType;

    MI_ISP_IQ_HsvAutoAttr_t stAuto;

    MI_ISP_IQ_HsvManualAttr_t stManual;

} MI_ISP_IQ_HsvType_t;

名称

变量名称	描述
bEnable	设定HSV功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定HSV的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定HSV的自动模式属性结构体。
stManual	设定HSV的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetHsv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_HsvType_t *data);

MI_S32 MI_ISP_IQ_GetHsv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_HsvType_t *data);

3.24.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定HSV的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_HsvAutoAttr_s

{

    MI_ISP_IQ_HsvParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_HsvAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.24.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定HSV的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_HsvManualAttr_s

{

    MI_ISP_IQ_HsvParam_t stParaAPI;

} MI_ISP_IQ_HsvManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.24.4. 参数结构体 (Parameter Structure)¶

说明

设定HSV的参数结构体。

定义

typedef struct MI_ISP_IQ_HsvParam_s

{

    MI_S16  s16HueLut[HSV_HUE_NUM];

    MI_U16  u16SatLut[HSV_HUE_NUM];

    MI_S16 s16HueLut_ByIso[HSV_HUE_NUM];

    MI_U16 u16SatLut_ByIso[HSV_HUE_NUM];

    MI_S16  s16HueLut_ForUnitCCM[HSV_HUE_NUM];

    MI_U16  u16SatLut_ForUnitCCM[HSV_HUE_NUM];

    MI_U8  u8GlobalSat;

} MI_ISP_IQ_HsvParam_t;

名称

变量名称	描述
s16HueLut[HSV_HUE_NUM]	将360度色相等分为24份，分别控制每个等分的色相旋转角度，自动模式下根据色温作切换。值域范围：-64 ~ 64。 HSV_HUE_NUM = 24。
u16SatLut[HSV_HUE_NUM]	将360度色相等分为24份，分别控制每个等分的饱和度，自动模式下根据色温作切换。值域范围：0 ~ 255（64 = 1x）。 HSV_HUE_NUM = 24。
s16HueLut_ByIso[HSV_HUE_NUM];	将360度色相等分为24份，分别控制每个等分的色相旋转角度，自动模式下根据增益作切换。值域范围：-64 ~ 64。 HSV_HUE_NUM = 24。
u16SatLut_ByIso[HSV_HUE_NUM]	将360度色相等分为24份，分别控制每个等分的饱和度，自动模式下根据增益作切换。值域范围：0 ~ 255（64 = 1x）。 HSV_HUE_NUM = 24。
s16HueLut_ForUnitCCM[HSV_HUE_NUM]	将360度色相等分为24份，分别控制每个等分的色相旋转角度与Unit CCM搭配参数，自动模式下根据色温作切换。值域范围：-64 ~ 64。HSV_HUE_NUM = 24。
u16SatLut_ForUnitCCM[HSV_HUE_NUM]	将360度色相等分为24份，分别控制每个等分的饱和度与Unit CCM搭配参数，自动模式下根据色温作切换。值域范围：0 ~ 255（64 = 1x）。HSV_HUE_NUM = 24。
u8GlobalSat	整体饱和度控制，自动模式下根据增益作切换。值域范围：0 ~ 255（64 = 1x）。HSV_HUE_NUM = 24。

3.25. MI_ISP_IQ_R2Y结构体¶

3.25.1. 类型结构体 (Type Structure)¶

说明

设定色彩转换的类型结构体。

定义

typedef struct MI_ISP_IQ_R2YType_s

{

    MI_ISP_IQ_bool_e      bEnable;

    MI_ISP_IQ_R2YManualAttr_t stManual;

} MI_ISP_IQ_R2YType_t;

名称

变量名称	描述
bEnable	设定色彩转换功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
stManual	设定色彩转换的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetR2Y(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_R2YType_t *data);

MI_S32 MI_ISP_IQ_GetR2Y(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_R2YType_t *data);

3.25.2. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定色彩转换的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_R2YManualAttr_s

{

    MI_ISP_IQ_R2YParam_t stParaAPI;

} MI_ISP_IQ_R2YManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.25.3. 参数结构体 (Parameter Structure)¶

说明

设定色彩转换的参数结构体。

定义

typedef struct MI_ISP_IQ_R2YParam_s

{

    MI_U16 u16Matrix[R2Y_MATRIX_NUM];

    MI_U8    u8AddY16;

} MI_ISP_IQ_R2YParam_t;

名称

变量名称	描述
u16Matrix[R2Y_MATRIX_NUM]	调整RGB to YUV矩阵，值域范围：0 ~ 8191，1倍为1024，负数以2的补码表示，等同于±3.996。R2Y_MATRIX_NUM = 9
u8AddY16	调整Y Offset，经过矩阵转换后，用来控制是否要对Y加16。

3.26. MI_ISP_IQ_ColorTrans结构体¶

3.26.1. 类型结构体 (Type Structure)¶

说明

设定色彩转换的类型结构体。

定义

typedef struct MI_ISP_IQ_ColorTransType_s

{

    MI_ISP_IQ_bool_e          bEnable;

    MI_ISP_IQ_ColorTransManualAttr_t  stManual;

} MI_ISP_IQ_ColorTransType_t;

名称

变量名称	描述
bEnable	设定色彩转换功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
stManual	设定色彩转换的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetColorTrans(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ColorTransType_t *data);

MI_S32 MI_ISP_IQ_GetColorTrans(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ColorTransType_t *data);

3.26.2. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定色彩转换的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_ColorTransManualAttr_s

{

    MI_ISP_IQ_ColorTransParam_t stParaAPI;

} MI_ISP_IQ_ColorTransManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.26.3. 参数结构体 (Parameter Structure)¶

说明

设定色彩转换的参数结构体。

定义

typedef struct MI_ISP_IQ_ColorTransParam_s

{

    MI_U16 u16Y_OFST;

    MI_U16 u16U_OFST;

    MI_U16 u16V_OFST;

    MI_U16 u16Matrix[COLORTRANS_MATRIX_NUM];

} MI_ISP_IQ_ColorTransParam_t;

名称

变量名称	描述
u16Y_OFST	调整Y偏差值。10bit domain，值域范围：0 ~ 2047，负数以2的补码表示，等同于±1023。
u16U_OFST	调整U偏差值。10bit domain，值域范围：0 ~ 2047，负数以2的补码表示，等同于±1023。
u16V_OFST	调整V偏差值。10bit domain，值域范围：0 ~ 2047，负数以2的补码表示，等同于±1023。
u16Matrix[COLORTRANS_MATRIX_NUM]	调整RGB-YUV矩阵，值域范围：0 ~ 1023，1倍为256，负数以2的补码表示，等同于±1.996。 COLORTRANS_MATRIX_NUM = 9。

注意事项

对于YUV_OFST，Matrix[9]，负数以2的补码表示。

UV偏差值，在矩阵相乘后，已经预设加上128。

下面例子为，将YUV转为16 ~ 235的值域范围
```
Y=(0.257*R)+(0.504*G)+(0.098*B)+16

Cb=-(0.148*R)-(0.291*G)+(0.439*B)+128

Cr=(0.439*R)-(0.368*G)-(0.071*B)+128
```
Matrix[9] = {66, 129, 25, 986, 950, 112, 112, 930, 1006}

Y_OFST = 64

U_OFST = 0 (预设以加上128*4，所以填0)

V_OFST = 0 (预设以加上128*4，所以填0)

3.27. MI_ISP_IQ_NrLumaAdv结构体¶

3.27.1. 类型结构体 (Type Structure)¶

说明

设定Luma_Adv降噪的类型结构体。

定义

typedef struct MI_ISP_IQ_NrLumaAdvType_s

{

    MI_ISP_IQ_bool_e        bEnable;

    MI_ISP_IQ_OpType_e       enOpType;

    MI_ISP_IQ_NrLumaAdvAutoAttr_t  stAuto;

    MI_ISP_IQ_NrLumaAdvManualAttr_t  stManual;

} MI_ISP_IQ_NrLumaAdvType_t;

名称

变量名称	描述
bEnable	设定Luma_Adv降噪功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定Luma_Adv降噪的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定Luma_Adv降噪的自动模式属性结构体。
stManual	设定Luma_Adv降噪的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetNrLumaAdv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrLumaAdvType_t *data);

MI_S32 MI_ISP_IQ_GetNrLumaAdv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrLumaAdvType_t *data);

3.27.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定Luma_Adv降噪的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_NrLumaAdvAutoAttr_s

{

    MI_ISP_IQ_NrLumaAdvParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_NrLumaAdvAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.27.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定Luma_Adv降噪的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_NrLumaAdvManualAttr_s

{

    MI_ISP_IQ_NrLumaAdvParam_t stParaAPI;

} MI_ISP_IQ_NrLumaAdvManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.27.4. 参数结构体 (Parameter Structure)¶

说明

设定Luma_Adv降噪的参数结构体。

定义

typedef struct MI_ISP_IQ_NrLumaAdvParam_s
{
    MI_U8   u8DbgMode;
    MI_U16  u16EdgeTh[NRLUMA_ADV_BY_Y_NUM]
    MI_U8   u8SmoDeltaSft;
    MI_U16  u16SmoDeltaTh[NRLUMA_ADV_BY_Y_NUM];
    MI_U8   u8SmoDeltaLut[NRLUMA_ADV_SMO_DELTA_LUT_NUM];
    MI_U8   u8SmoByMot[NRLUMA_ADV_BY_MOT_NUM];
    MI_U16  u16Strength[NRLUMA_ADV_LEVEL_NUM];
    MI_U8   u8StrengthByHue[NRLUMA_ADV_BY_HUE_NUM];
    MI_U8   u8StrengthBySat[NRLUMA_ADV_BY_SAT_NUM];
    MI_U8   u8StrengthByMot[NRLUMA_ADV_BY_MOT_NUM];
} MI_ISP_IQ_NrLumaAdvParam_t;

名称

变量名称	描述
u8DbgMode	Debug模式，值域范围：0 ~ 3，影像越亮则代表越被判断成edge区，影像越暗则代表越被判断成non-edge区，这边只做Luma处理，影像颜色没有意义，1代表只有Level1（L1），2代表只有Level2（L2），3代表L1+L2。L2的debug模式会有些不连续，属于正常现象，原因是Level2为区分显示会做down-sample处理，将缺少的点补0，再经过后级作用造成。
u16EdgeTh[NRLUMA_ADV_BY_Y_NUM]	Edge阀值，值域范围：0 ~ 8191，横轴为亮度，越右边越偏亮，前八格属于L1，后八格属于L2。可以搭配DbgMode调整，观察edge分布是否合理。 NRLUMA_ADV_BY_Y_NUM = 16。
u8SmoDeltaSft	Edge区去躁参数，与中心点差异的横移量，值域范围：0 ~ 9，值越大则去躁效果越强。与中心点差异会先经过SmoDeltaSft和SmoDeltaTh调整，再去查SmoDeltaLut。
u16SmoDeltaTh[NRLUMA_ADV_BY_Y_NUM]	Edge区去躁参数，与中心点差异的阀值，值域范围：0 ~ 1023，横轴为亮度，越右边越偏亮，前八格属于L1，后八格属于L2，纵轴为与中心点差异的阀值，若差异大于此阀值则权重为0，此功能会造成不连续，建议不使用此功能，也就是全部设最大值1023，若有需求，请直接调整SmoDeltaLut即可。NRLUMA_ADV_BY_Y_NUM = 16。
u8SmoDeltaLut [NRLUMA_ADV_SMO_DELTA_LUT_NUM]	Edge区去躁参数，混合权重表，值域范围：0 ~ 63，横轴为与中心点的差异，纵轴为权重，正常情况下，差异越小则权重设越大。NRLUMA_ADV_SMO_DELTA_LUT_NUM = 16。
u8SmoByMot[NRLUMA_ADV_BY_MOT_NUM]	Edge区去躁参数，依据motion去混合mean filter的结果，值域范围：0 ~ 64，横轴为motion，越右边越偏静，纵轴为混合mean filter结果的比例，由于mean filter过强，因此不建议设太大。NRLUMA_ADV_BY_MOT_NUM = 16。
u16Strength[NRLUMA_ADV_LEVEL_NUM]	整体强度，值域范围：0 ~ 256，横轴分别为L1和L2，纵轴为强度，值越大则NR越强。最终强度是以Strength为基础，再加上StrengthByHue和StrengthBySat和StrengthByMot的控制，因此建议不要将Strength设到最强，否则StrengthByHue和StrengthBySat和StrengthByMot就失效了。NRLUMA_ADV_LEVEL_NUM = 2。
u8StrengthByHue[NRLUMA_ADV_BY_HUE_NUM]	依据hue调整强度，值域范围：0 ~ 64，横轴为hue（同HSV），实际效果受到StrengthBySat影响。 NRLUMA_ADV_BY_HUE_NUM = 24。
u8StrengthBySat[NRLUMA_ADV_BY_SAT_NUM]	依据saturation调整强度，值域范围：0 ~ 127，当saturation小于StrengthBySat[0]，则StrengthByHue失效，也就是强度的调整不受到饱和度太低的hue影响，当saturation大于StrengthBySat[1]，则完全依照StrengthByHue调整强度，过度区则线性变化。NRLUMA_ADV_BY_SAT_NUM =2。
u8StrengthByMot[NRLUMA_ADV_BY_MOT_NUM]	依据motion调整强度，值域范围：0 ~ 64，横轴为motion，越右边越偏静。NRLUMA_ADV_BY_MOT_NUM = 16。

3.28. MI_ISP_IQ_NrChromaAdv结构体¶

3.28.1. 类型结构体 (Type Structure)¶

说明

设定Chroma_Adv降噪的类型结构体。

定义

typedef struct MI_ISP_IQ_NrChromaAdvType_s

{

    MI_ISP_IQ_bool_e           bEnable;

    MI_ISP_IQ_OpType_e          enOpType;

    MI_ISP_IQ_NrChromaAdvAutoAttr_t     stAuto;

    MI_ISP_IQ_NrChromaAdvManualAttr_t   stManual;

} MI_ISP_IQ_NrChromaAdvType_t;

名称

变量名称	描述
bEnable	设定Chroma_Adv降噪功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定Chroma_Adv降噪的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定Chroma_Adv降噪的自动模式属性结构体。
stManual	设定Chroma_Adv降噪的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetNrChromaAdv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaAdvType_t *data);

MI_S32 MI_ISP_IQ_GetNrChromaAdv(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaAdvType_t *data);

3.28.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定Chroma_Adv降噪的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_NrChromaAdvAutoAttr_s

{

    MI_ISP_IQ_NrChromaAdvParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_NrChromaAdvAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.28.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定Chroma_Adv降噪的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_NrChromaAdvManualAttr_s

{

    MI_ISP_IQ_NrChromaAdvParam_t stParaAPI;

} MI_ISP_IQ_NrChromaAdvManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.28.4. 参数结构体 (Parameter Structure)¶

说明

设定Chroma_Adv降噪的参数结构体。

定义

typedef struct MI_ISP_IQ_NrChromaAdvParam_s
{
    MI_U8  u8StrengthByY[NRCHROMA_ADV_BY_Y_NUM];
    MI_U8  u8StrengthByYEdge[NRCHROMA_ADV_BY_YEDGE_NUM];
    MI_U8  u8StrengthByCEdge[NRCHROMA_ADV_BY_CEDGE_NUM];
    MI_U8  u8MaxStrength;
    MI_U8  u8StrengthByMot[NRCHROMA_ADV_BY_MOT_NUM];
    MI_U8  u8MotionClip;
    MI_U8  u8MotionColorReduce;
    MI_U8  u8MotionColorRecover;
    MI_U8  u8PreStrength;
} MI_ISP_IQ_NrChromaAdvParam_t;

名称

变量名称	描述
u8StrengthByY[NRCHROMA_ADV_BY_Y_NUM]	针对不同亮度，给予不同NR强度的控制，横轴越右边代表亮度越大。值越大越强，值域范围：0 ~ 255。 NRCHROMA_ADV_BY_Y_NUM = 8。
u8StrengthByYEdge [NRCHROMA_ADV_BY_YEDGE_NUM]	使用Luma来侦测Edge程度，针对不同Edge，给予不同NR强度的控制，横轴越右边代表Edge越大。值越大越强，值域范围：0 ~ 63。 NRCHROMA_ADV_BY_YEDGE_NUM = 8。
u8StrengthByCEdge [NRCHROMA_ADV_BY_CEDGE_NUM]	使用Chroma来侦测Edge程度，针对不同Edge，给予不同NR强度的控制，横轴越右边代表Edge越大。值越大越强，值域范围：0 ~ 255。 NRCHROMA_ADV_BY_CEDGE_NUM = 8。
u8MaxStrength	控制Y/C差异小的区域，NR的强度。值越大越强，值域范围：0 ~ 255。
u8StrengthByMot [NRCHROMA_ADV_BY_MOT_NUM]	依据motion调整NR的强度，横轴为motion，越右边越偏静。值域：0 ~ 63，值越大越强。 NRCHROMA_ADV_BY_MOT_NUM = 16。
u8MotionClip	针对移动区域，给予更多NR强度。值越大越强，值域范围：0 ~ 255。
u8MotionColorReduce	针对移动区域，可降低饱和度。值越大饱和度降越多，值域范围：0 ~ 255。
u8MotionColorRecover	针对移动区域，可根据MotionColorReduce所降低的饱和度，再把gain乘回来。值越大饱和度恢复越多，值域范围：0 ~ 255。
u8PreStrength	针对Chroma先做简单的去躁处理。值越大越强，值域范围：0 ~ 128。

3.29. MI_ISP_IQ_SharpnessEx结构体¶

3.29.1. 类型结构体 (Type Structure)¶

说明

设定SHP_EX的类型结构体。

定义

typedef struct MI_ISP_IQ_SharpnessExType_s

{

    MI_ISP_IQ_bool_e          bEnable;

    MI_ISP_IQ_OpType_e         enOpType;

    MI_ISP_IQ_SharpnessExAutoAttr_t    stAuto;

    MI_ISP_IQ_SharpnessExManualAttr_t stManual;

} MI_ISP_IQ_SharpnessExType_t;

名称

变量名称	描述
bEnable	设定SHP_EX功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定Chroma_Adv降噪的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定SHP_EX的自动模式属性结构体。
stManual	设定SHP_EX的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetShpEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_SharpnessExType_t *data);

MI_S32 MI_ISP_IQ_GetShpEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_SharpnessExType_t *data);

3.29.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定SHP_EX降噪的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_SharpnessExAutoAttr_s

{

    MI_ISP_IQ_SharpnessExParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_SharpnessExAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.29.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定SHP_EX的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_SharpnessExManualAttr_s

{

    MI_ISP_IQ_SharpnessExParam_t stParaAPI;

} MI_ISP_IQ_SharpnessExManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.29.4. 参数结构体 (Parameter Structure)¶

说明

设定SHP_EX的参数结构体。

定义

typedef struct MI_ISP_IQ_SharpnessExParam_s
{
    MI_ISP_IQ_bool_e    bDbgEn;
    MI_U8       u8SmoNRFilterSel;
    MI_U16      u16SmoDiffThByY[SHARPNESS_EX_BY_Y_NUM];
    MI_U8       u8SmoBlendByStd[SHARPNESS_EX_BY_STD_NUM];
    MI_U8       u8SmoBlendByMot[SHARPNESS_EX_BY_MOT_NUM];
    MI_U8       u8SblLut[SHARPNESS_EX_BY_SFT_NUM];
    MI_U8       u8EdgeLabelSel;
    MI_U8       u8GainByStdSft[SHARPNESS_EX_BY_SFT_NUM];
    MI_U8       u8EdgeKillLutSft[SHARPNESS_EX_BY_SFT_NUM];
    MI_U8       u8StrengthByHue[SHARPNESS_EX_BY_HUE_NUM];
    MI_U8       u8StrengthBySat[SHARPNESS_EX_BY_SAT_NUM];
} MI_ISP_IQ_SharpnessExParam_t;

名称

变量名称	描述
bDbgEn	Debug模式，值域范围：0 ~ 1，灰色代表没上edge，白/黑色分别代表白/黑边。
u8SmoNRFilterSel	NR filter种类，值域范围：0 ~ 1，0代表mean filter，1代表median filter。
u16SmoDiffThByY [SHARPNESS_EX_BY_Y_NUM]	依据亮度调整差异阀值，值域范围：0 ~ 1023，另一种NR方式，当周围点与中心点的差值小于此值才会被纳入做处理，依据差值来计算混合权重，差异越小则混合权重越大。SHARPNESS_EX_BY_Y_NUM = 8
u8SmoBlendByStd [SHARPNESS_EX_BY_STD_NUM]	依据标准偏差调整混合比例，值域范围：0 ~ 16，横轴为标准偏差，纵轴为混合经过SmoNRFilterSel的结果和经过SmoDiffThByY的结果时，经过SmoNRFilterSel的结果的比例，值越大则越偏向经过SmoNRFilterSel的结果。SHARPNESS_EX_BY_STD_NUM = 7
u8SmoBlendByMot [SHARPNESS_EX_BY_MOT_NUM]	依据motion调整混合比例，值域范围：0 ~ 63，横轴为motion，越右边越偏静，纵轴为混合经过SmoNRFilterSel的结果和经过SmoBlendByStd的结果时，经过SmoNRFilterSel的结果的比例，值越大则越偏向经过SmoNRFilterSel的结果。SHARPNESS_EX_BY_MOT_NUM = 16
u8SblLut [SHARPNESS_EX_BY_SFT_NUM]	依据经过sobel filter的结果调整方向性edge强度，值域范围：0 ~ 127，横轴为经过sobel filter的结果，越右边则sobel的结果越大，纵轴为方向性edge强度增益（64 = 1x），值越大则方向性edge越强。SHARPNESS_EX_BY_SFT_NUM = 6
u8EdgeLabelSel	由NRLuma_Adv传过来的edge信息的种类，值域范围：0 ~ 1，0代表L1，1代表L2。NRLuma_Adv传过来的edge信息会影响DetailGainUDByMot作用范围，通常在iso高的情况会使用L2的结果。
u8GainByStdSft [SHARPNESS_EX_BY_SFT_NUM]	GainByStd的横轴节点，值域范围：0 ~ 15，有七个断点，x轴依序为0, 2^GainByStdSft[0], 2^{GainByStdSft[0]+2}GainByStdSft[1], 2^{GainByStdSft[0]+2}GainByStdSft[1]+2^GainByStdSft[2], ...，y轴依序为GainByStd[0], GainByStd[1], GainByStd[2], ...。如需调整，建议用excel画出原本的曲线，调整GainByStdSft将想要细调的区间切细后，找到对应的GainByStd，确认效果和先前一致后，再调整GainByStd。SHARPNESS_EX_BY_SFT_NUM = 6
u8EdgeKillLutSft [SHARPNESS_EX_BY_SFT_NUM]	EdgeKillLut的横轴节点，值域范围：0 ~ 15，有七个断点，x轴依序为0, 2^EdgeKillLutSft[0], 2^{EdgeKillLutSft[0]+2}EdgeKillLutSft[1], 2^{EdgeKillLutSft[0]+2}EdgeKillLutSft[1]+2^EdgeKillLutSft[2], ...，y轴依序为EdgeKillLut[0], EdgeKillLut[1], EdgeKillLut[2], ...。如需调整，建议用excel画出原本的曲线，调整EdgeKillLutSft将想要细调的区间切细后，找到对应的EdgeKillLut，确认效果和先前一致后，再调整EdgeKillLut。SHARPNESS_EX_BY_SFT_NUM = 6
u8StrengthByHue [SHARPNESS_EX_BY_HUE_NUM]	根据hue调整edge强度，值域范围：0 ~ 255，横轴为hue (同HSV)，纵轴为edge增益（64 = 1x），值越大则edge越强，实际效果受到StrengthBySat影响。SHARPNESS_EX_BY_HUE_NUM = 24
u8StrengthBySat [SHARPNESS_EX_BY_SAT_NUM]	根据saturation调整edge强度，值域范围：0 ~ 255，横轴为saturation，当saturation小于StrengthBySat[0]，则StrengthByHue失效，也就是edge强度的调整不受到饱和度太低的hue影响，当saturation大于StrengthBySat[1]，则完全依据StrengthByHue调整edge强度，过度区则线性变化。SHARPNESS_EX_BY_SAT_NUM = 2

3.30. MI_ISP_IQ_Nr3dEx结构体¶

3.30.1. 类型结构体 (Type Structure)¶

说明

设定NR3D_EX的类型结构体。

定义

typedef struct MI_ISP_IQ_Nr3dExType_s

{

    MI_ISP_IQ_bool_e        bEnable;

    MI_ISP_IQ_Nr3dExManualAttr_t  stManual;

} MI_ISP_IQ_Nr3dExType_t;

名称

变量名称描述

bEnable 设定NR3D_EX功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。

stManual 设定NR3D_EX的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetNr3dEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_Nr3dExType_t *data);

MI_S32 MI_ISP_IQ_GetNr3dEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_Nr3dExType_t *data);

3.30.2. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定NR3D_EX的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_Nr3dExManualAttr_s

{

    MI_ISP_IQ_Nr3dExParam_t stParaAPI;

} MI_ISP_IQ_Nr3dExManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.30.3. 参数结构体 (Parameter Structure)¶

说明

设定NR3D_EX的参数结构体。

定义

typedef struct MI_ISP_IQ_Nr3dExParam_s
{
    MI_ISP_IQ_bool_e    bDbgEn;
    MI_U8               u8WinSizeSel;
    MI_U8               u8MotHistMapSel;
    MI_ISP_IQ_bool_e    bAREn;
    MI_U8               u8ARLumaTh[NR3D_EX_AR_LUMA_NUM];
    MI_U8               u8ARMotTh[NR3D_EX_AR_MOT_NUM];
    MI_ISP_IQ_bool_e    bPREn;
    MI_U16          u16PRDiffTh;
    MI_U8               u8PRRatioConf[NR3D_EX_PR_RATIO_CONF_NUM];
    MI_U8               u8PRContrastTh[NR3D_EX_PR_CONTRAST_TH_NUM];
    MI_U8               u8PRMotTh[NR3D_EX_PR_MOT_TH_NUM];
} MI_ISP_IQ_Nr3dExParam_t;

名称

变量名称	描述
bDbgEn	Debug模式，值域范围：0 ~ 1。影像颜色越黑则代表越被判断成动区。使用前务必将AE停掉。
u8WinSizeSel	用来判断动静的window size，值域范围：0 ~ 2，值越大则window越大，噪声估算越准确，但动区边缘越容易误判（该处为静止，但window过大导致周围动区也被计算进来）。
u8MotHistMapSel	3DNR把motion信息向后级传的方式，值域范围：0 ~ 1，0代表直接依据当前帧和参考帧的差异，1代表多一个限制，在动到静的情况下，每帧motion信息至多变化1，也就是motion会变化的较慢。
bAREn	根据亮度与motion信息，限制NR3D强度的开关，值域0 ~ 1。
u8ARLumaTh[NR3D_EX_AR_LUMA_NUM]	当Luma < LumaTh[0]，则NR3D强度不变，当Luma > LumaTh[1]时，NR3D强度为0，值域0 ~ 255。 NR3D_EX_AR_LUMA_NUM = 2。
u8ARMotTh[NR3D_EX_AR_MOT_NUM]	当motion < MotTh[0]，则NR3D强度不变，当motion > MotTh[1]时，NR3D强度为0，值域0 ~ 255。 NR3D_EX_AR_MOT_NUM = 2。
bPREn	辅助NR3D判断紫边的motion开关。
u16PRDiffTh	根据PFC补偿的结果，若该点PFC补偿 > PRDiffTh，则判断为紫边。值域0 ~ 4095，值越小，越容易判断为紫边。
u8PRRatioConf [NR3D_EX_PR_RATIO_CONF_NUM]	判断颜色是否与紫边相似。值域0 ~ 16，横轴为颜色相关性，越右边，越相似紫边，纵轴为紫边判断程度，值越大，越容易判断为紫边。NR3D_EX_PR_RATIO_CONF_NUM = 4。
u8PRContrastTh [NR3D_EX_PR_CONTRAST_TH_NUM]	判断对比程度，高对比度时，较有可能出现紫边。值域0 ~ 16，该区对比小于ContrastTh1，则不做处理，大于ContrastTh2，则判断为紫边。NR3D_EX_PR_CONTRAST_TH_NUM = 2。
u8PRMotTh[NR3D_EX_PR_MOT_TH_NUM]	若紫边程度高，会以下面设定，来重新决定motion信息，若不为紫边，则motion信息维持不变。设定MotTh1，将此程度以下的motion认为误判信息，所以motion会重新分配为0，代表静止，而大于MotTh2以上，代表正常的motion，则维持不动。值域0 ~ 255。NR3D_EX_PR_MOT_TH_NUM = 2。

3.31. MI_ISP_IQ_Dummy结构体¶

3.31.1. 类型结构体 (Type Structure)¶

说明

设定DUMMY的类型结构体。

定义

typedef struct MI_ISP_IQ_DUMMY_TYPE_s

{

    MI_ISP_IQ_bool_e        bEnable;

    MI_ISP_IQ_OpType_e       enOpType;

    MI_ISP_IQ_bool_e        bLogEn;

    MI_ISP_IQ_DummyAutoAttr_t   stAuto;

    MI_ISP_IQ_DummyManualAttr_t  stManual;

} MI_ISP_IQ_DummyType_t;

名称

变量名称	描述
bEnable	设定DUMMY功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定DUMMY的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
bLogEn	设定DUMMY的打印讯息开关，开启后会打印出DUMMY的参数结构体所对应的内容。
stAuto	设定DUMMY的自动模式属性结构体。
stManual	设定DUMMY的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetDummy(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_DummyType_t *data);

MI_S32 MI_ISP_IQ_GetDummy(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_DummyType_t *data);

3.31.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定DUMMY的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_DummyAutoAttr_s

{

    MI_ISP_IQ_DummyParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_DummyAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.31.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定DUMMY的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_DummyManualAttr_s

{

    MI_ISP_IQ_DummyParam_t stParaAPI;

} MI_ISP_IQ_DummyManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.31.4. 参数结构体 (Parameter Structure)¶

说明

设定DUMMY的参数结构体。

定义

typedef struct MI_ISP_IQ_DummyParam_s

{

    MI_S16 s16Dummy0[DUMMY_NUM];

    MI_S16 s16Dummy1[DUMMY_NUM];

    MI_S16 s16Dummy2[DUMMY_NUM];

    MI_S16 s16Dummy3;

    MI_S16 s16Dummy4;

} MI_ISP_IQ_DummyParam_t;

名称

变量名称	描述
s16Dummy0[DUMMY_NUM]	目前没作用，预设为-1，值域范围：-1 ~ 255。 DUMMY_NUM = 256。
s16Dummy1[DUMMY_NUM]	目前没作用，预设为-1，值域范围：-1 ~ 255。 DUMMY_NUM = 256。
s16Dummy2[DUMMY_NUM]	目前没作用，预设为-1，值域范围：-1 ~ 255。 DUMMY_NUM = 256。
s16Dummy3	目前没作用，预设为-1，值域范围：-1 ~ 255。
s16Dummy4	目前没作用，预设为-1，值域范围：-1 ~ 255。

3.32. MI_ISP_IQ_DummyEx结构体¶

3.32.1. 类型结构体 (Type Structure)¶

说明

设定DUMMY_EX的类型结构体。

定义

typedef struct MI_ISP_IQ_DummyExType_s

{

    MI_ISP_IQ_bool_e        bEnable;

    MI_ISP_IQ_bool_e        bLogEn;

    MI_ISP_IQ_DummyExManualAttr_t stManual;

} MI_ISP_IQ_DummyExType_t;

名称

变量名称	描述
bEnable	设定DUMMY_EX功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
bLogEn	设定DUMMY的打印讯息开关，开启后会打印出DUMMY的参数结构体所对应的内容。
stManual	设定DUMMY_EX的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetDummyEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_DummyExType_t *data);

MI_S32 MI_ISP_IQ_GetDummyEx(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_DummyExType_t *data);

3.32.2. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定DUMMY_EX的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_DummyExManualAttr_s

{

    MI_ISP_IQ_DummyExParam_t stParaAPI;

} MI_ISP_IQ_DummyExManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.32.3. 参数结构体 (Parameter Structure)¶

说明

设定DUMMY_EX的参数结构体。

定义

typedef struct MI_ISP_IQ_DummyExParam_s

{

    MI_S16 s16DummyEx0[DUMMY_EX_NUM];

    MI_S16 s16DummyEx1[DUMMY_EX_NUM];

    MI_S16 s16DummyEx2[DUMMY_EX_NUM];

    MI_S16 s16DummyEx3;

    MI_S16 s16DummyEx4;

} MI_ISP_IQ_DummyExParam_t;

名称

变量名称	描述
s16DummyEx0[DUMMY_EX_NUM]	目前没作用，预设为-1，值域范围：-1 ~ 255。 DUMMY_EX_NUM = 256。
s16DummyEx1[DUMMY_EX_NUM]	目前没作用，预设为-1，值域范围：-1 ~ 255。 DUMMY_EX_NUM = 256。
s16DummyEx2[DUMMY_EX_NUM]	目前没作用，预设为-1，值域范围：-1 ~ 255。 DUMMY_EX_NUM = 256。
s16DummyEx3	目前没作用，预设为-1，值域范围：-1 ~ 255。
s16DummyEx4	目前没作用，预设为-1，值域范围：-1 ~ 255。

3.33. MI_ISP_IQ_WDRCurveFull结构体¶

3.33.1. 类型结构体 (Type Structure)¶

说明

设定WDRCurveFull的类型结构体。

定义

typedef struct MI_ISP_IQ_WdrCurveFullType_s

{

    MI_ISP_IQ_bool_e          bEnable[E_WDR_CURVE_FULL_MAX];

    MI_ISP_IQ_OpType_e         enOpType[E_WDR_CURVE_FULL_MAX];

    MI_ISP_IQ_WdrCurveFullAutoAttr_t  stAuto;

    MI_ISP_IQ_WdrCurveFullManualAttr_t stManual;

} MI_ISP_IQ_WdrCurveFullType_t;

名称

变量名称	描述
bEnable	设定WDRCurveFull功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定WDRCurveFull的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定WDRCurveFull的自动模式属性结构体。
stManual	设定WDRCurveFull的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetWdrCurveFull(MI_U32 DevId, MI_U32 Channel, MI_ISP_IQ_WdrCurveFullType_t *data);

MI_S32 MI_ISP_IQ_GetWdrCurveFull(MI_U32 DevId, MI_U32 Channel, MI_ISP_IQ_WdrCurveFullType_t *data);

3.33.2. 曲线列举结构体 (Curve Enum Structure)¶

说明

WDRCurveFull的曲线列举结构体。

定义

typedef enum __attribute__ ((aligned (4)))

{

    E_WDR_CURVE_FULL_GLOBAL_TONE,

    E_WDR_CURVE_FULL_CURVE1,

    E_WDR_CURVE_FULL_CURVE2,

    E_WDR_CURVE_FULL_MAX

} MI_ISP_IQ_WDRCurveFull_e;

名称

变量名称	描述
E_WDR_CURVE_FULL_GLOBAL_TONE	Global tone的相关设定。
E_WDR_CURVE_FULL_CURVE1	Curve1的相关设定。
E_WDR_CURVE_FULL_CURVE2	Curve2的相关设定。
E_WDR_CURVE_FULL_MAX	曲线列举列表的最大值。

3.33.3. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定WDRCurveFull的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_WdrCurveFullAutoAttr_s

{

    MI_ISP_IQ_WdrCurveFullParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_WdrCurveFullAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.33.4. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定WDRCurveFull的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_WdrCurveFullManualAttr_s

{

    MI_ISP_IQ_WdrCurveFullParam_t stParaAPI;

} MI_ISP_IQ_WdrCurveFullManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.33.5. 参数结构体 (Parameter Structure)¶

说明

设定WDRCurveFull的参数结构体。

定义

typedef struct MI_ISP_IQ_WdrCurveFullParam_s

{

    MI_U8    u8GlobalToneSft[WDR_CURVE_FULL_LUT_X_NUM];

    MI_U16 u16GlobalToneLut[WDR_CURVE_FULL_LUT_Y_NUM];

    MI_U16 u16Curve1[WDR_CURVE_FULL_CURVE_NUM];

    MI_U16 u16Curve2[WDR_CURVE_FULL_CURVE_NUM];

} MI_ISP_IQ_WdrCurveFullParam_t;

名称

变量名称	描述
u8GlobalToneSft [WDR_CURVE_FULL_LUT_X_NUM]	Global tone的横轴节点，值域范围：3 ~ 15，有32个节点，X轴依序为0、2^{GlobalToneSft[0]、2}GlobalToneSft[0]+2^{GlobalToneSft[1]、2}GlobalToneSft[0]+2^{GlobalToneSft[1]+2}GlobalToneSft[2] ...，Y轴依序为GlobalToneLut[0]、GlobalToneLut[1]、GlobalToneLut[2] ...，此外，Y轴的最后一个节点有特殊设计，若X轴的最后一个节点小于65535，则Y轴的最后一个节点为GlobalToneLut[32]，若X轴的最后一个节点大于65535，则Y轴的最后一个节点为GlobalToneLut[31]+GlobalToneLut[32]，主要是为了让global tone能完全使用所有动态区间，也就是解决最后一个节点不一定刚好落在(x, y) = (65535, 4095)的问题，假设X轴的最后一个节点超过65535，那Y轴也要超过4095，才能让此节点和前一个节点的线段刚好通过(x, y) = (65535, 4095)。如需调整，建议用Excel画出原本的曲线，调整GlobalToneSft将想要细调的区间切细后，找到对应的GlobalToneLut，确认效果和先前一致后，再调整GlobalToneLut。WDR_CURVE_FULL_LUT_X_NUM = 31。
u16GlobalToneLut [WDR_CURVE_FULL_LUT_Y_NUM]	Global tone的纵轴节点，值域范围：0 ~ 4095。功能和DarkToneEnhance相同。WDR_CURVE_FULL_LUT_Y_NUM = 32。
u16Curve1 [WDR_CURVE_FULL_CURVE_NUM]	前级亮度调整曲线，值域范围：0 ~ 4096。横轴为输入亮度，纵轴为输出亮度，值越大则「没有经过直方图均衡化处理的影像」越亮。输出结果会依据Strength和WDRStrByY的比例来混合经过直方图均衡化处理的结果，剩下的比例会混合经过Curve1处理的结果。WDR_CURVE_FULL_CURVE_NUM = 33。
u16Curve2 [WDR_CURVE_FULL_CURVE_NUM]	后级亮度调整曲线，值域范围：0 ~ 4096。横轴为输入亮度，纵轴为输出亮度，值越大则最终影像越亮。 WDR_CURVE_FULL_CURVE_NUM = 33。

3.34. MI_ISP_IQ_Defog结构体¶

3.34.1. 类型结构体 (Type Structure)¶

说明

设定Defog的类型结构体。

定义

typedef struct MI_ISP_IQ_DefogType_s

{

    MI_ISP_IQ_bool_e        bEnable;

    MI_ISP_IQ_OpType_e       enOpType;

    MI_ISP_IQ_DefogAutoAttr_t   stAuto;

    MI_ISP_IQ_DefogManualAttr_t  stManual;

} MI_ISP_IQ_DefogType_t;

名称

变量名称	描述
bEnable	设定Defog功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定Defog的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定Defog的自动模式属性结构体。
stManual	设定Defog的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetDefog(MI_U32 DevId, MI_U32 Channel, MI_ISP_IQ_DefogType_t *data);

MI_S32 MI_ISP_IQ_GetDefog(MI_U32 DevId, MI_U32 Channel, MI_ISP_IQ_DefogType_t *data);

3.34.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定Defog的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_DefogAutoAttr_s

{

    MI_ISP_IQ_DefogParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_DefogAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.34.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定Defog的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_DefogManualAttr_s

{

    MI_ISP_IQ_DefogParam_t   stParaAPI;

} MI_ISP_IQ_DefogManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.34.4. 参数结构体 (Parameter Structure)¶

说明

设定Defog的参数结构体。

定义

typedef struct MI_ISP_IQ_DefogParam_s

{

    MI_U8  u8Strength;

} MI_ISP_IQ_DefogParam_t;

名称

变量名称描述

u8Strength 设定对比度、亮度、灰度的可变强度数值。值域范围：0 ~ 100。

3.35. MI_ISP_IQ_Temp结构体¶

3.35.1. 类型结构体 (Type Structure)¶

说明

设定Temperature的类型结构体。

定义

typedef struct MI_ISP_IQ_TempType_s
{
    MI_ISP_IQ_bool_e                bEnable;
    MI_U8                       u8TemperatureLut[TEMP_LUT_NUM];
    MI_ISP_IQ_OpType_e              enOpType;
    MI_ISP_IQ_TempAutoAttr_t        stAuto;
    MI_ISP_IQ_TempManualAttr_t      stManual;
} MI_ISP_IQ_TempType_t;

名称

变量名称	描述
bEnable	设定Temperature功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
u8TemperatureLut[TEMP_LUT_NUM]	设定Temperature节点，支持16个节点，值域范围：0 ~ 100。 TEMP_LUT_NUM = 16。
enOpType	设定Temperature的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定Temperature的自动模式属性结构体。
stManual	设定Temperature的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetTemp(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_TempType_t *data);

MI_S32 MI_ISP_IQ_GetTemp(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_TempType_t *data);

3.35.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定Temperature的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_TempAutoAttr_s

{

    MI_ISP_IQ_TempParam_t  stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_TempAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.35.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定Temperature的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_TempManualAttr_s

{

    MI_ISP_IQ_TempParam_t  stParaAPI;

} MI_ISP_IQ_TempManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.35.4. 参数结构体 (Parameter Structure)¶

说明

设定Temperature的参数结构体。

定义

typedef struct MI_ISP_IQ_TempParam_s

{

    MI_S16 s16ObcOffset;

    MI_U8    u8DynamicDPRatio;

    MI_U8    u8CrosstalkRatio;

    MI_U8    u8NRDeSpikeRatio;

    MI_U8    u8NR3DRatio[TEMP_NR3D_NUM];

    MI_U8    u8NRLumaRatio;

    MI_U8    u8SharpnessRatio[TEMP_SHARPNESS_NUM];

    MI_U8    u8SaturationRatio;

    MI_U8    u8ColorToneRatio[TEMP_COLOR_TONE_NUM];

} MI_ISP_IQ_TempParam_t;

名称

变量名称	描述
s16ObcOffset	OBC偏移量，预设为0，值越大扣越多。值域范围：-32768 ~ 32767。
u8DynamicDPRatio	DynamicDP强度变化比例，值越大越强，预设为50。值域范围：0 ~ 100。
u8CrosstalkRatio	Crosstalk强度变化比例，值越大越强，预设为50。值域范围：0 ~ 100。
u8NRDeSpikeRatio	NRDeSpike强度变化比例，值越大越强，预设为50。值域范围：0 ~ 100。
u8NR3DRatio[TEMP_NR3D_NUM]	NR3D强度变化比例，值越大越强，u8NR3DRatio[0]代表MD.Thd，u8NR3DRatio[1]代表MD.Gain，预设为50。值域范围：0 ~ 100。TEMP_NR3D_NUM = 2。
u8NRLumaRatio	NRLuma强度变化比例，值越大越强，预设为50。值域范围：0 ~ 100。
u8SharpnessRatio[TEMP_SHARPNESS_NUM]	Sharpness强度变化比例，值越大越锐利，u8SharpnessRatio[0]代表OverShootGain，u8SharpnessRatio[1]代表UnderShootGain，预设为50。值域范围：0 ~ 100。TEMP_SHARPNESS_NUM = 2。
u8SaturationRatio	Saturation强度变化比例，值越大越饱和，预设为50。值域范围：0 ~ 100。
u8ColorToneRatio[TEMP_COLOR_TONE_NUM]	ColorTone强度变化比例，值越大越饱和，u8ColorToneRatio[0~2]依序对应到R/G/B，预设为50。值域范围：0 ~ 100。TEMP_COLOR_TONE_NUM = 3。

3.36. MI_ISP_IQ_TempInfo结构体¶

3.36.1. 类型结构体 (Type Structure)¶

说明

设定temperature info的类型结构体。

定义

typedef struct MI_ISP_IQ_TempInfoType_s

{

    MI_U8    u8Temperature;

} MI_ISP_IQ_TempInfoType_t;

名称

变量名称描述

u8Temperature 获取当前chip温度，只读，值域范围：0 ~ 255。

相关结构类型与函式

MI_S32 MI_ISP_IQ_GetTempInfo(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_TempInfoType_t *data);

3.37. MI_ISP_IQ_NrChromaPre结构体¶

3.37.1. 类型结构体 (Type Structure)¶

说明

设定Chroma_Pre降噪的类型结构体。

定义

typedef struct MI_ISP_IQ_NrChromaPreType_s

{

    MI_ISP_IQ_bool_e          bEnable;

    MI_ISP_IQ_OpType_e         enOpType;

    MI_ISP_IQ_NrChromaPreAutoAttr_t    stAuto;

    MI_ISP_IQ_NrChromaPreManualAttr_t stManual;

} MI_ISP_IQ_NrChromaPreType_t;

名称

变量名称	描述
bEnable	设定Chroma_Pre降噪功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
enOpType	设定Chroma_Pre降噪的工作模式。自动模式：E_SS_IQ_OP_TYP_AUTO = 0。手动模式：E_SS_IQ_OP_TYP_MANUAL = 1。
stAuto	设定Chroma_Pre降噪的自动模式属性结构体。
stManual	设定Chroma_Pre降噪的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetNrChromaPre(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaPreType_t *data);

MI_S32 MI_ISP_IQ_GetNrChromaPre(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_NrChromaPreType_t *data);

3.37.2. 自动模式属性结构体 (Automatic Mode Attribute Structure)¶

说明

设定Chroma_Pre降噪的自动模式属性结构体。

定义

typedef struct MI_ISP_IQ_NrChromaPreAutoAttr_s

{

    MI_ISP_IQ_NrChromaPreParam_t stParaAPI[MI_ISP_AUTO_NUM];

} MI_ISP_IQ_NrChromaPreAutoAttr_t;

名称

变量名称描述

stParaAPIMI_ISP_AUTO_NUM] 自动模式属性结构体，MI_ISP_AUTO_NUM = 16。该数列组的16个值分别对应在不同增益情况下的设定值。

3.37.3. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定Chroma_Pre降噪的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_NrChromaPreManualAttr_s

{

    MI_ISP_IQ_NrChromaPreParam_t stParaAPI;

} MI_ISP_IQ_NrChromaPreManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.37.4. 参数结构体 (Parameter Structure)¶

说明

设定Chroma_Pre降噪的参数结构体。

定义

typedef struct MI_ISP_IQ_NrChromaPreParam_s

{

    MI_ISP_IQ_bool_e  bDbgEn;

    MI_U16     u16Strength;

    MI_U8       u8MotionEnhance[NRCHROMA_PRE_YC_NUM];

    MI_U16     u16MaskGenTh;

    MI_U16     u16MeanFilterTh[NRCHROMA_PRE_YC_NUM];

    MI_U16     u16MedianFilterTh[NRCHROMA_PRE_YC_NUM];

    MI_U16     u16BlendTh;

    MI_U8       u8BlendGap;

} MI_ISP_IQ_NrChromaPreParam_t;

名称

变量名称	描述
bDbgEn	Debug模式，值域范围：0 ~ 1，使用前务必将Strength设为最大值256，影像的U/V信道值越小则代表越使用mean filter的结果，U/V通道值越大则代表越使用median filter的结果。
u16Strength	整体强度，值域范围：0 ~ 256，值越大则NR效果越强。
u8MotionEnhance[NRCHROMA_PRE_YC_NUM]	动态区域加强程度，值域范围：0 ~ 127，第一格为Y信道加强幅度，第二格为U/V信道加强幅度，值越大则动态区域NR效果越强。NRCHROMA_PRE_YC_NUM = 2。
u16MaskGenTh	U/V通道阀值，用于产生mask，并在此mask内做NR，值域范围：0 ~ 1023，值越大则mask越大，NR效果越强。
u16MeanFilterTh[NRCHROMA_PRE_YC_NUM]	Y/U/V通道阀值，用于控制mean filter强度，值域范围：0 ~ 1023，第一格为Y通道阀值，第二格为U/V通道阀值，只有当mask内的差值小于此阀值才会被纳入做mean filter，值越大则NR效果越强。 NRCHROMA_PRE_YC_NUM = 2。
u16MedianFilterTh[NRCHROMA_PRE_YC_NUM]	Y/U/V通道阀值，用于控制median filter强度，值域范围：0 ~ 1023，第一格为Y通道阀值，第二格为U/V通道阀值，只有当mask内的差值小于此阀值才会被纳入做median filter，值越大则NR效果越强。 NRCHROMA_PRE_YC_NUM = 2。
u16BlendTh	混合阀值，值域范围：0 ~ 1023，当mask内的U/V通道最大差值小于BlendTh，则使用mean filter的结果，值越大则越偏向使用mean filter的结果。
u8BlendGap	混合区间，值域范围：0 ~ 15，当mask内的U/V通道最大差值大于BlendTh+2^BlendGap，则使用median filter的结果，值越大则越偏向使用mean filter的结果。

3.38. MI_ISP_IQ_Yclpf结构体¶

3.38.1. 类型结构体 (Type Structure)¶

说明

设定YCLPF功能的类型结构体。

定义

typedef struct MI_ISP_IQ_YclpfType_s

{

    MI_ISP_BOOL_e        bEnable;

    NRCHROMA_PRE MANUAL_ATTR_t   stManual;

} MI_ISP_IQ_YclpfType_t;

名称

变量名称描述

bEnable 设定YCLPF功能的布尔值。关闭：SS_FALSE = 0。开启：SS_TRUE = 1。

stManual 设定YCLPF的手动模式属性结构体。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetYclpf(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_YclpfType_t) *data);

MI_S32 MI_ISP_IQ_GetYclpf(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_YclpfType_t) *data);

3.38.2. 手动模式属性结构体 (Manual Mode Attribute Structure)¶

说明

设定YCLPF的手动模式属性结构体。

定义

typedef struct MI_ISP_IQ_YclpfManualAttr_s

{

    MI_ISP_IQ_YclpfParam_t stParaAPI;

} MI_ISP_IQ_YclpfManualAttr_t;

名称

变量名称描述

stParaAPI 手动模式属性结构体。

3.38.3. 参数结构体 (Parameter Structure)¶

说明

设定YCLPF的参数结构体。

定义

typedef struct MI_ISP_IQ_YclpfParam_s

{

    MI_ISP_IQ_BOOL_e  bLpfEn;

    MI_ISP_IQ_BOOL_e  bLpfdiEn;

} MI_ISP_IQ_YclpfParam_t;

名称

变量名称描述

bLpfEn 针对Y的滤波开关，值域范围：0 ~ 1，0：关；1：开

bLpfdiEn 针对C的滤波开关，值域范围：0 ~ 1，0：关；1：开

3.39. MI_ISP_IQ_ApiBypass结构体¶

3.39.1. 类型结构体 (Type Structure)¶

说明

设定ISP对应IP模块的略过模式的类型结构体。

定义

typedef struct MI_ISP_IQ_ApiBypassType_s

{

    MI_ISP_IQ_BypassMode_e bEnable;

    MI_ISP_IQ_ApiId_e   eAPIIndex;

} MI_ISP_IQ_ApiBypassType_t;

名称

变量名称	描述
bEnable	设定ISP对应IP模块的略过模式功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
eAPIIndex	设定ISP API ID列举数值。

相关结构类型与函式

MI_S32 MI_ISP_IQ_SetApiBypassMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ApiBypassType_t *data);

MI_S32 MI_ISP_IQ_GetApiBypassMode(MI_U32 DevId, MI_U32 Channel,
MI_ISP_IQ_ApiBypassType_t *data);

4. 错误码¶

参数名称	数值	描述
MI_ISP_OK	0	成功。
MI_ISP_FAILURE	-1	失败。
CAMERA_ERROR_NOT_SUPPORT	5	不支持这个功能
CAMERA_ERROR_NULL_POINTER	6	ISP还未初始化参数，可以使用MI_ISP_IQ_ParamInitInfo来确认ISP是否已经初始化完成
CAMERA_ERROR_API_STRUCTURE_SIZE_NOT_MATCH	14	输入值大小与API不符
CAMERA_ERROR_API_NOT_SUPPORT	15	API不支持此功能

变量名称	描述
E_SS_IQ_FALSE	布尔值等于0。
E_SS_IQ_TRUE	布尔值等于1。
E_SS_IQ_BOOL_MAX	判断布尔值列举列表的最大值。

变量名称	描述
E_SS_IQ_OP_TYP_AUTO	自动工作模式。
E_SS_IQ_OP_TYP_MANUAL	手动工作模式。
E_SS_IQ_OP_TYP_MODE_MAX	判断工作模式列举列表的最大值。

变量名称	描述
SS_OP_TYP_AUTO	正常模式。
SS_OP_TYP_MANUAL	暂停模式。
SS_OP_TYP_MODE_MAX	判断状态机列举清单的最大值。

变量名称	描述
bEnable	设定NR3D_EX功能的布尔值。关闭：E_SS_IQ_FALSE = 0。开启：E_SS_IQ_TRUE = 1。
stManual	设定NR3D_EX的手动模式属性结构体。

变量名称	描述
bEnable	设定YCLPF功能的布尔值。关闭：SS_FALSE = 0。开启：SS_TRUE = 1。
stManual	设定YCLPF的手动模式属性结构体。

变量名称	描述
bLpfEn	针对Y的滤波开关，值域范围：0 ~ 1，0：关；1：开
bLpfdiEn	针对C的滤波开关，值域范围：0 ~ 1，0：关；1：开
