SigmaStar Tool使用说明

Version 4.0

---

1. Sstar System Tool说明

---

1.1. 硬件环境准备

软件开发人员访问SigmaStar芯片寄存器，必须使用Debug Tool硬件工具和Sstar System Tool软件工具。Debug Tool硬件工具，如图所示；若不需要访问SigmaStar芯片寄存器，此工具就是普通的USB转串口。

购买链接：https://item.taobao.com/item.htm?id=15437784110。

图1-1

使用USB延长线连接PC机，安装驱动《debug tool driver for win7》。

---

1.2. 停串口

1. uboot停串口

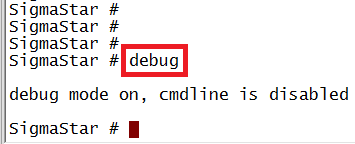

   打开Securt CRT工具，进入uboot，敲命令debug，敲Enter键，关闭串口终端，如下图所示。



   图 1-2

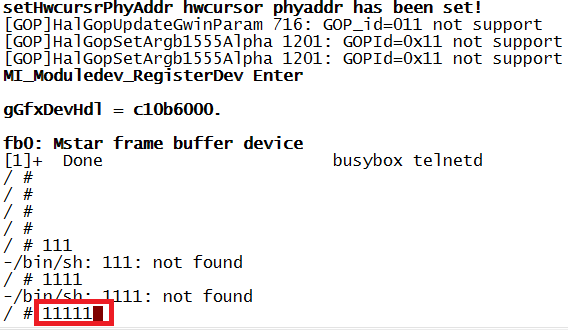

2. kernel下停串口

   进入系统，输入11111（5个1，如要恢复），停串口，关闭串口终端，如下图所示。



   图 1-3

---

1.3. 读寄存器

可用riu_r工具代替。

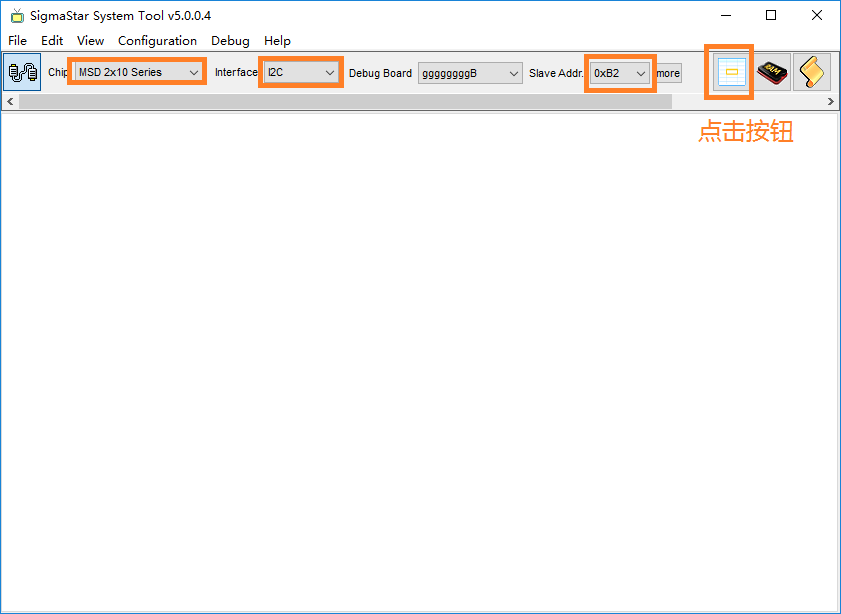

打开如下图1-4界面，确认界面中的chip /interface/Slave addr，选择如下图1-4所示，然后点击按钮，出现图1-5界面。

图 1-4

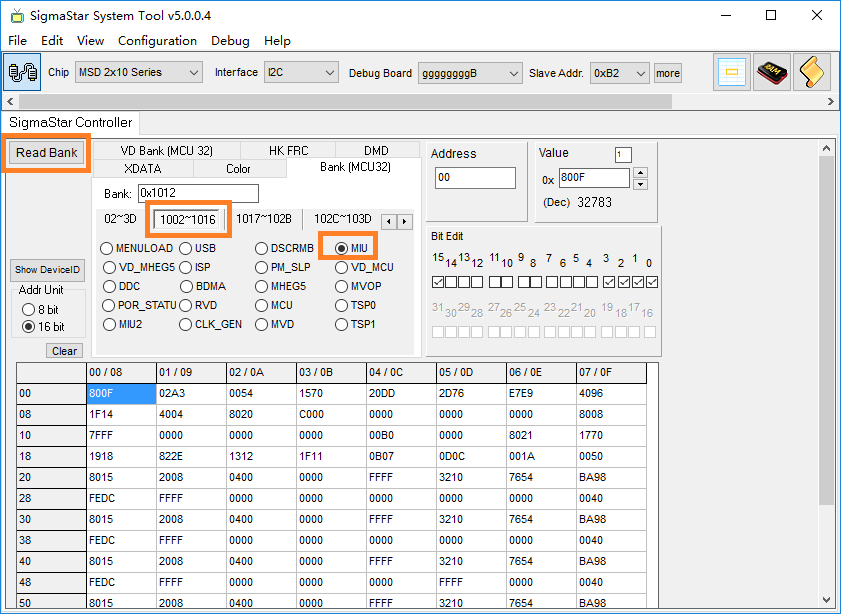

如下图1-5界面中，选择bank，范围在1002-1016区间，选择MIU，然后点击Read Bank，若能正常读到数据，Bank1012_00 寄存器值是800F/801F，则表示Sstar tool和芯片连接正常。

若要点击其他Bank寄存器，直接在Bank栏输入对应的Bank即可，并在对应的Bank 寄存器中修改寄存器值。

若读到Bank1012 所有寄存器值全部是0000/FFFF，多次点击Read Bank， 寄存器还是0000/FFFF，表示Sstar tool和芯片连接失败。需要重新按照步骤操作一次。

图 1-5

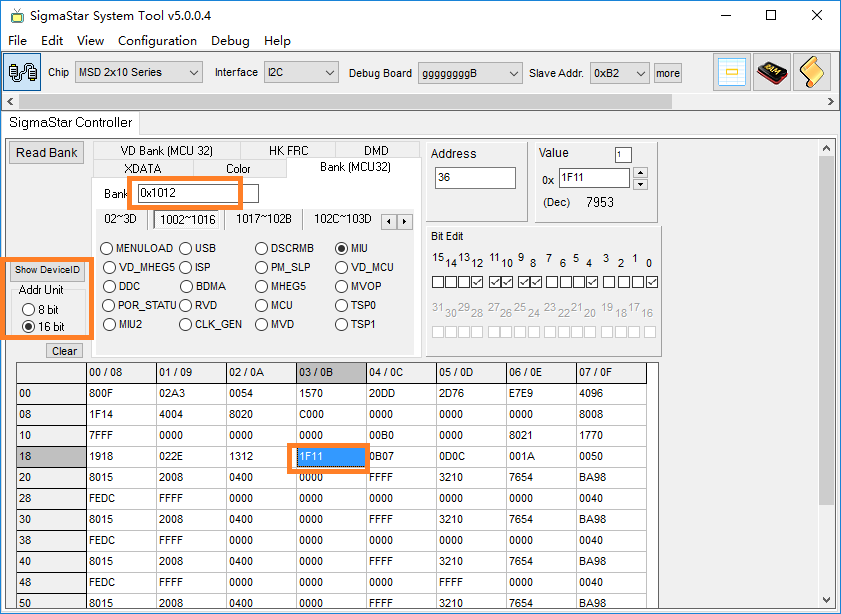

如图1-6所示：Bank1012 偏移地址1B，16bit的值是0x1F11

图 1-6

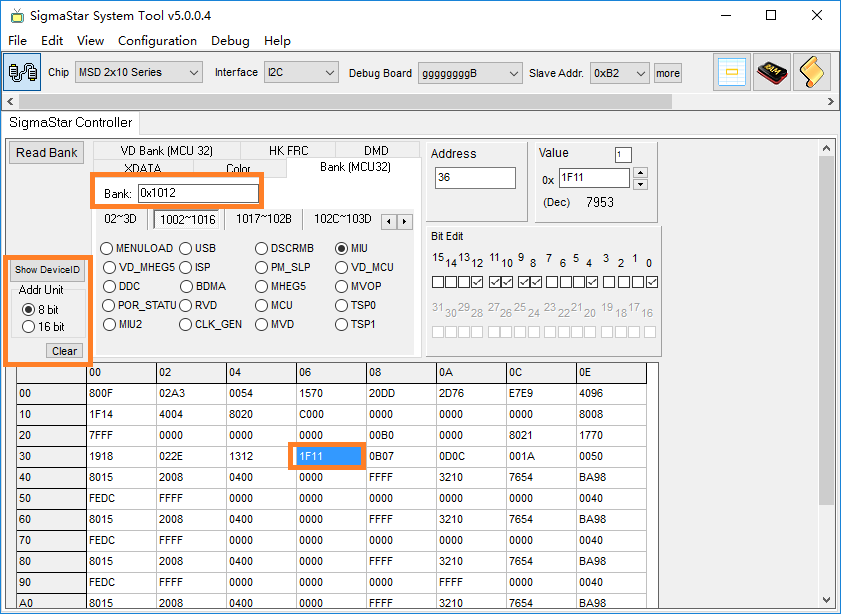

如图1-7所示：例如Bank1012 偏移地址37，8bit的值是0x1F，偏移地址36 8bit的值是0x11。8bit转换成16bit 是36/2=1B（16进制）

图 1-7

---

1.4. 写寄存器

可用riu_w工具代替。

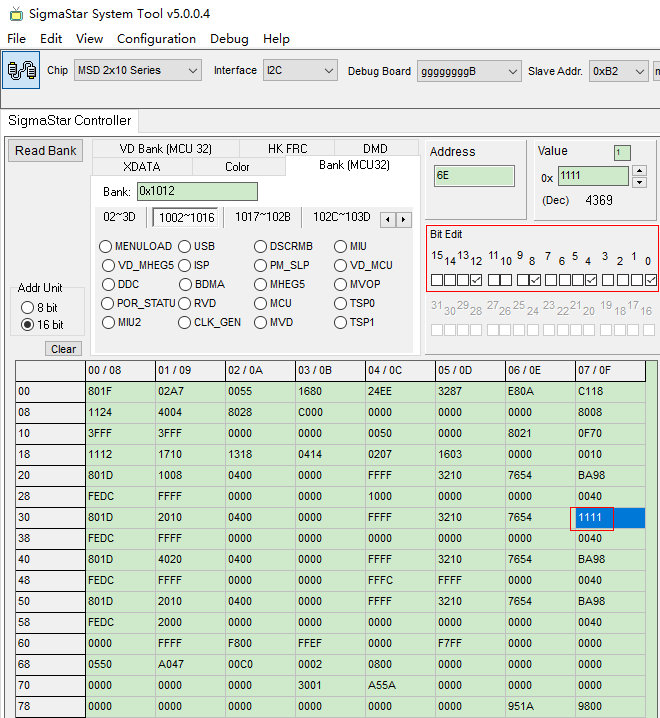

直接在需要写寄存器的bank值里面输入要写入的寄存器值（按enter键）即可。也可以在Bit Edit里面单独勾选某个bit值，选上是1，不勾选是0。

图1-8

---

1.5. 批量写入寄存器

有些场景（比如高速信号测试）需要批量写入寄存器，这时候就可用通过load脚本的方式进行。这里以sata高速信号测试为例说明。

1. 使用SigmaStar Debug Tool 硬件工具连接Debug UART(参考烧录接线方法)。

2. 在uboot下停串口，命令debug。

3. 关闭串口终端。

4. 打开Sstar System tool 工具。

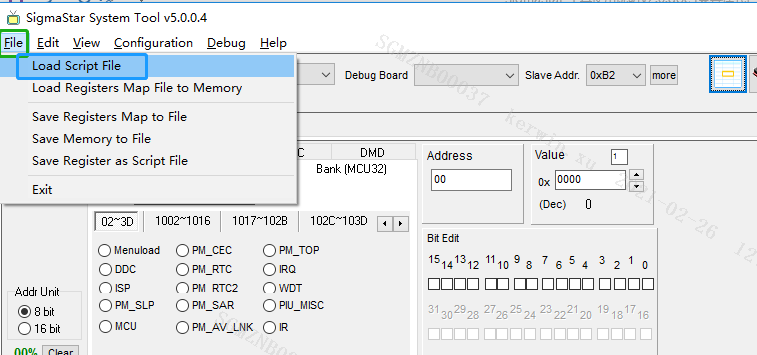

5. 点击File Load Script File 导入SigmaStar 提供的测试脚本。



   图 1-9

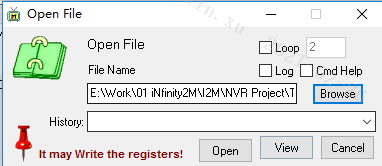

6. 点击Browse，选择测试脚本。



   图 1-10

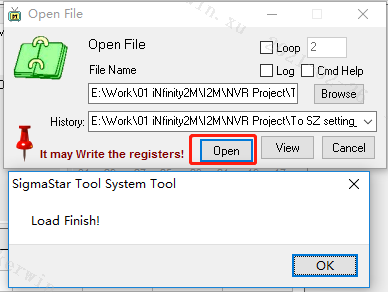

7. 点击Open，看到Load Finish，表示脚本下载成功，点击OK即可。



   图 1-11

---

2. Sstar flash tool

---

2.1. Flash Tool 使用说明

2.1.1. Debug tool 硬件串口工具

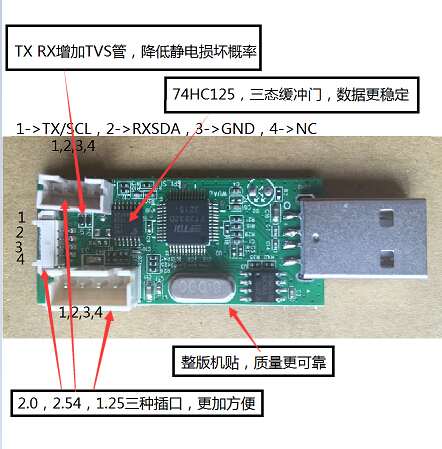

此款工具专用于SigmaStar芯片的uboot烧录以及芯片Sstar tool寄存器访问。

图2-1

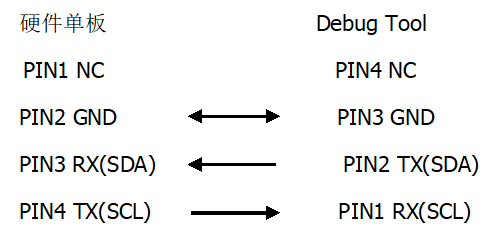

2.1.2. 硬件连接框图

图2-2

SigmaStar芯片连接单板顺序是NC → GND → RX → TX

2.1.3. SPI-NOR Flash空片烧录

适用于空机烧录，或者uboot已经损坏导致无法通过uboot升级的场合。

SPI Norflash烧录的offset如下（不同芯片烧录的地址有可能不一样，详见环境搭建）：

表 2-1

name	offset	path
IPL.bin	0x0000	project\image\output\images\boot\IPL.bin
IPL_CUST.bin	0x10000	project\image\output\images\boot\IPL_CUST.bin
MXP_SF.bin	0x20000	project\image\output\images\boot\MXP_SF.bin
u-boot.xz.img.bin	0x30000	project\image\output\images\boot\u-boot.xz.img.bin

1. 使用debug tool 连接板子，关闭串口终端，执行Flash Tool工具，板子上电。

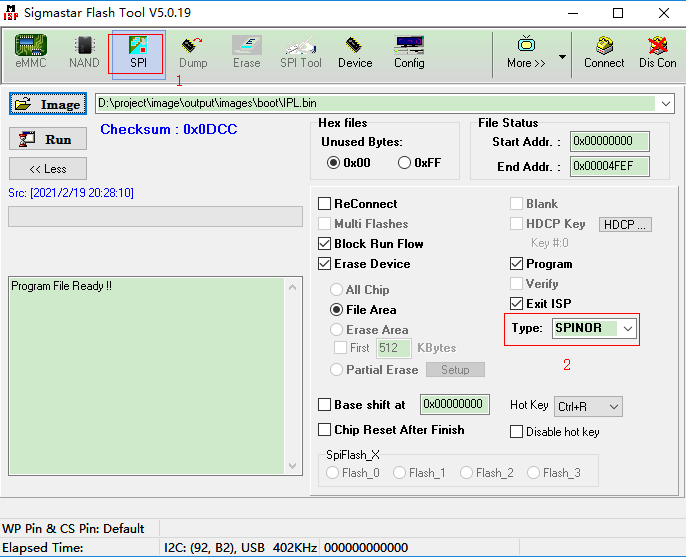

2. 选择SPI tab，并且选择类型为SPINOR；



   图 2-3

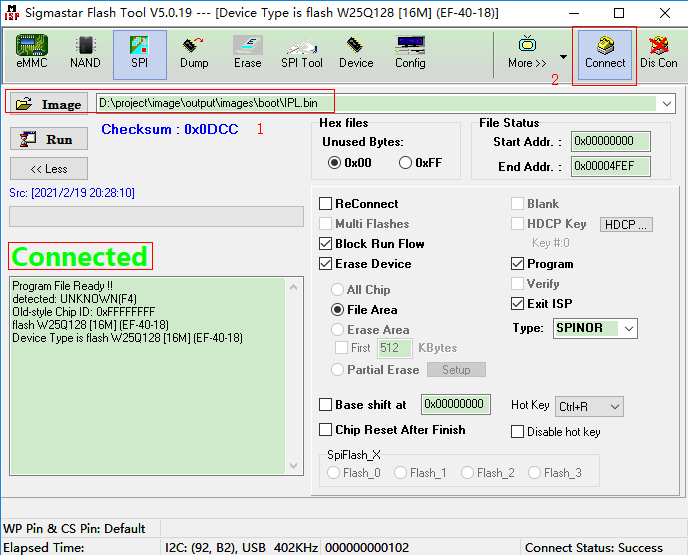

3. 加载烧录文件IPL.bin，并点击Connect，成功会出现Connected，并且工具上会显示出当前的flash型号。



   图 2-4

4. 设置烧录偏移地址0x0000，点击Run；烧录成功出现PASS，否则为FAIL。



   图 2-5

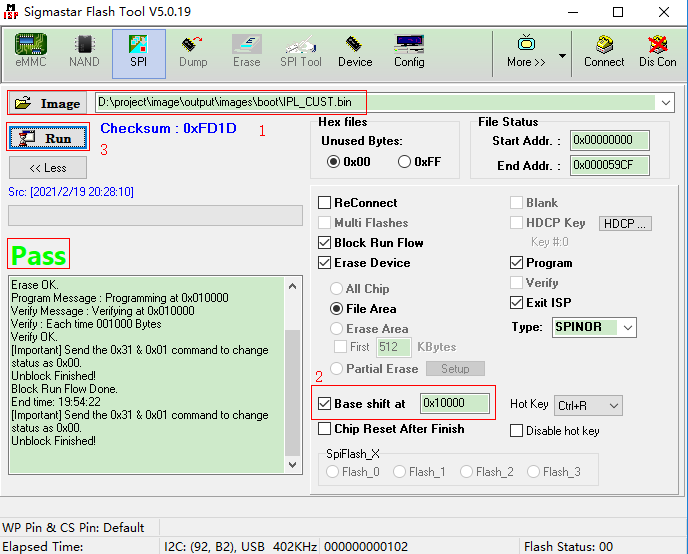

5. 加载 image IPL_CUST.bin，设置Base shiftat 0x10000，点击Run。

   注:可能随着版本变化，Base shift的地址以表2-1数据为准。



   图 2-6

6. 加载image MXP_SF.bin， 设置Base shiftat 0x20000，点击Run。



   图 2-7

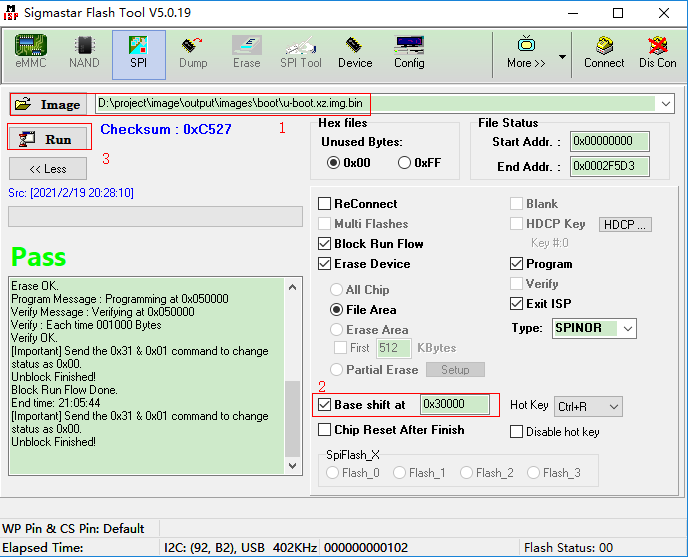

7. 加载image u-boot.xz.img.bin，设置Base shiftat 0x30000，点击Run。



   图 2-8

8. 关闭flash tool，重启板子即可。

2.1.4. SPI-NAND FLASH空片烧录

适用于空机烧录，或者uboot已经损坏导致无法通过uboot升级的场合。

烧录SPINAND的方法和SPINOR一样，只是地址以及文件稍有差别（不同芯片烧录的地址可能不一样，详见环境搭建）。

表 2-2

Name	offset	Path
GCIS.bin	0x00000	project\image\output\images\boot\GCIS.bin
IPL.bin	0x140000	project\image\output\images\boot\IPL.bin
IPL_CUST.bin	0x200000	project\image\output\images\boot\IPL_CUST.bin
u-boot_spinand.xz.img.bin	0x2C0000	project\image\output\images\boot\u-boot_spinand.xz.img.bin

1. 使用debug tool 连接板子，关闭串口终端，板子上电。

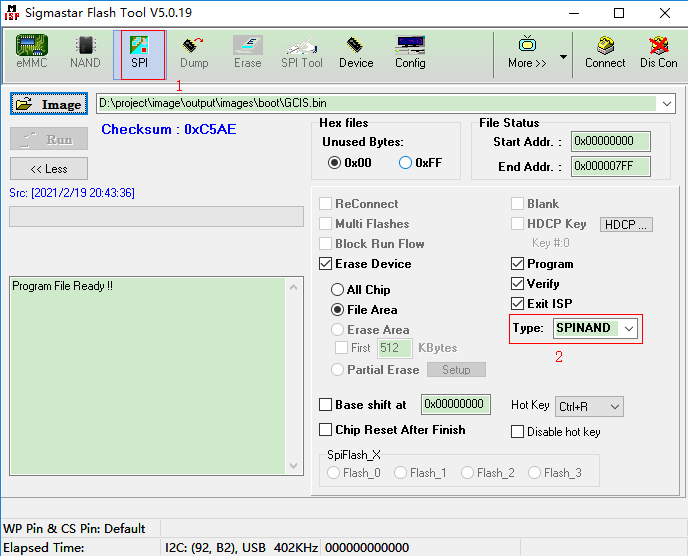

2. 打开Flash Tool工具，选择SPI按钮，并且选择类型为SPINAND，出现如下界面。



   图 2-9

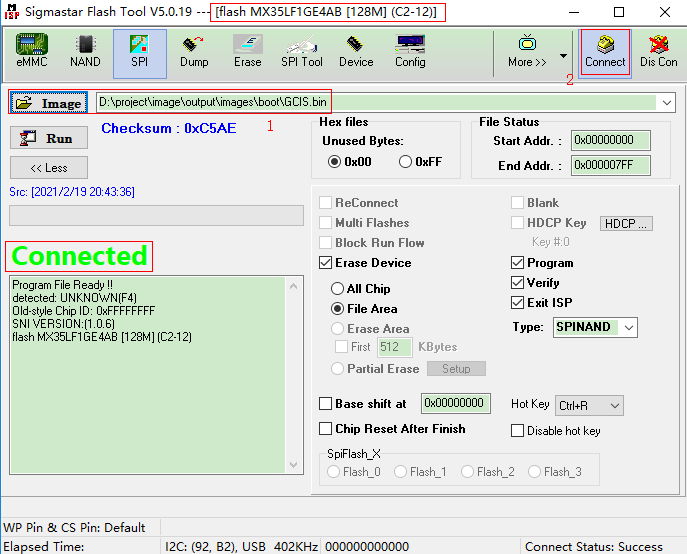

3. 加载烧录文件GCIS.bin，并点击Connect，成功会出现Connected，并且工具上会显示出当前的flash型号。



   图 2-10

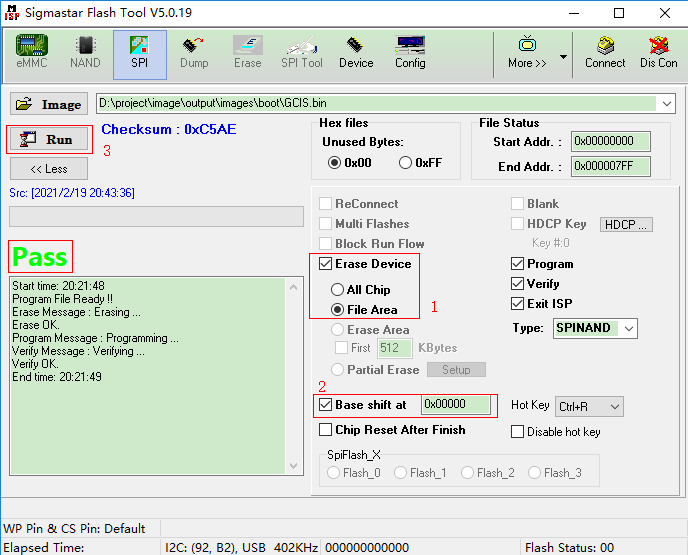

4. 设置烧录偏移地址0x0000，点击Run；烧录成功出现PASS，否则为FAIL。



   图 2-11

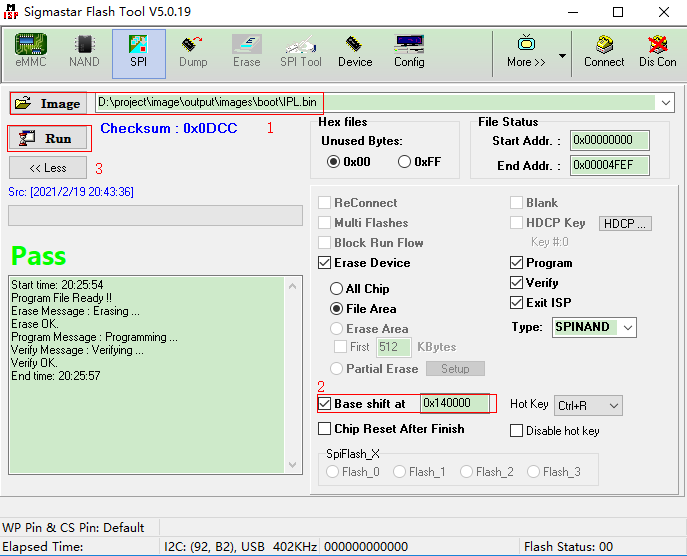

5. 加载 image IPL.bin，设置Base shiftat 0x140000，点击Run。

   注:可能随着版本变化，Base shift的地址以表2-2数据为准。



   图 2-12

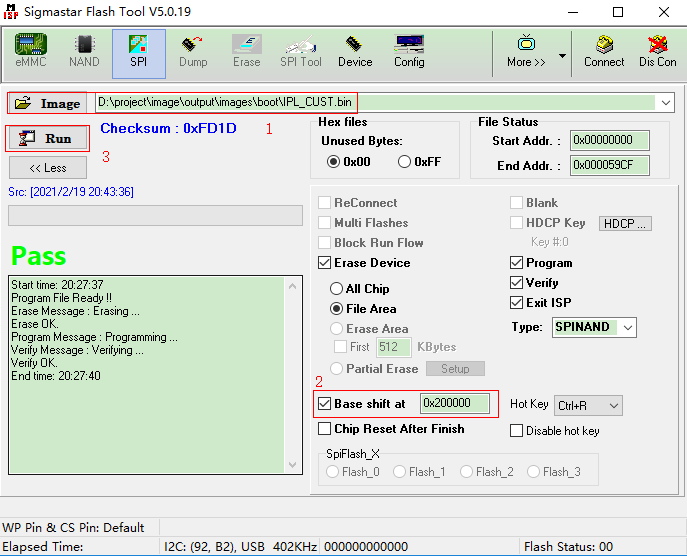

6. 加载image IPL_CUST.bin， 设置Base shiftat 0x200000，点击Run。



   图 2-13

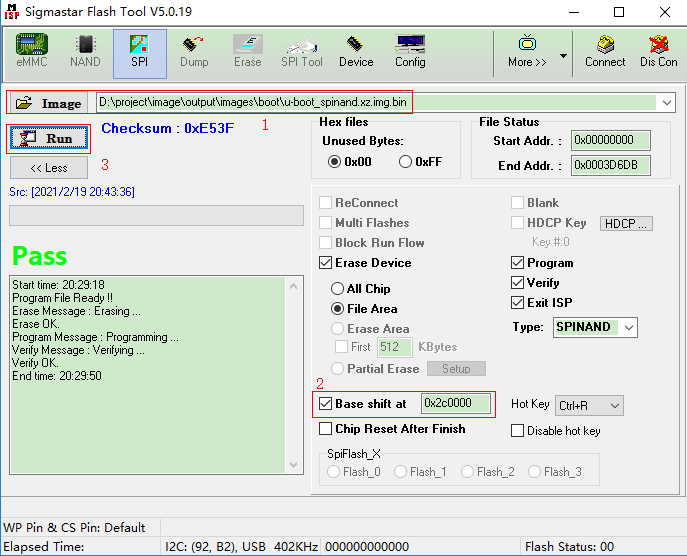

7. 加载image u-boot_spinand.xz.img.bin ，设置Base shiftat 0x2c0000，点击Run。



   图 2-14

8. 关闭flash tool，重启板子即可。

2.1.5. Image烧录方法

在使用Flash tool工具烧录完uboot后，有三种方法可以烧录镜像文件，可以通过USB、SD卡、网络进行烧录。不同的芯片支持不同的烧录方法，这里重点介绍网络烧录，也是目前软件开发最常见的烧录方法。

使用网络烧录，需要准备PC机、交换机、开发板，网络拓扑如下：

图 2-15

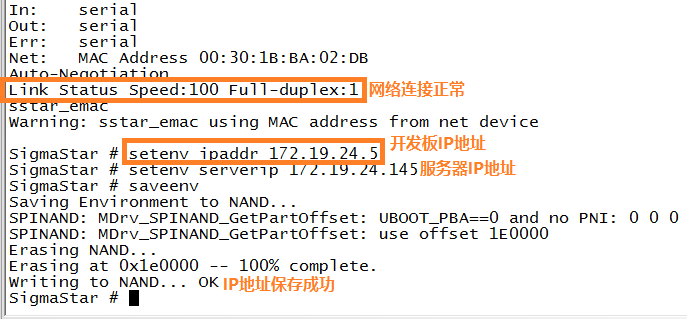

1. 确保网络连接正常，设置开发板IP地址和服务器IP地址，然后保存环境变量。



   图 2-16

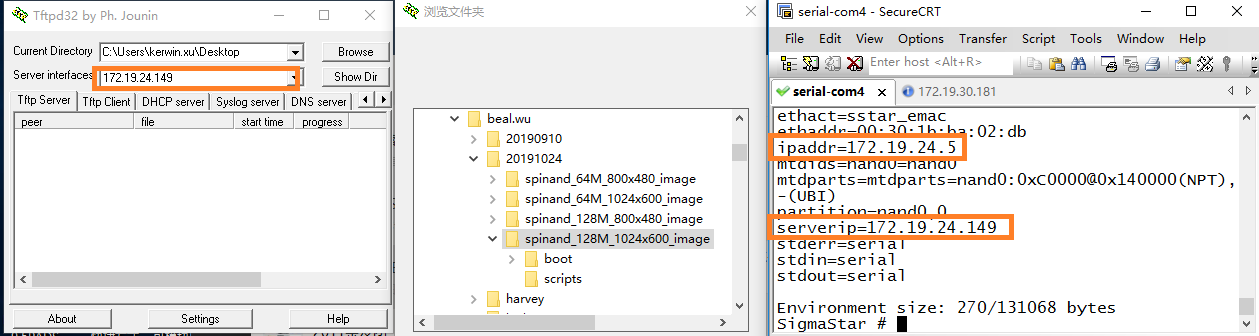

2. 使用TFTP软件指定Image的烧录路径，确保服务器IP地址配置正确，如下图所示，板子Serverip是172.19.24.149；执行estart，确保网络已通。



   图 2-17

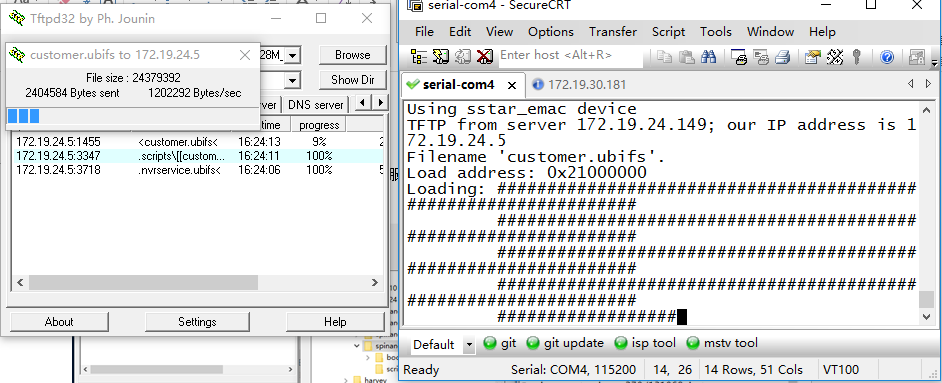

3. 敲入estar命令，即可正常烧录。



   图 2-18

2.1.6. 如何擦除Flash

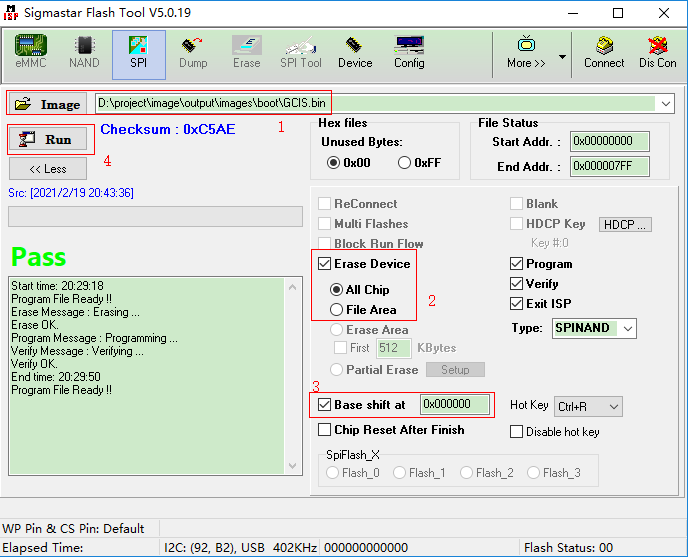

有时候flash中有程序，需要使用Flash tool软件工具擦除。如下图所示，选择正确的Flash类型，然后选择All Chip，并指定一个偏移地址为0的文件（SPINOR为IPL.bin，SPINAND为GCIS.bin），点击Run按钮，即可擦除Flash。

图 2-19

---

2.2. Flash Tool 烧录错误

2.2.1. 硬件连接错误

使用硬件工具Debug tool和芯片连接，需要注意串口的接线顺序，SigmaStar芯片调试串口Pin是PM_UART_RX/PM_UART_TX，接口顺序是NC GND RX TX，注意Debug Tool PCBA丝印命名，接法是RX接RX，TX接TX，GND接GND。

2.2.2. 串口工具选择错误

空片烧录没有使用debug tool硬件工具，而使用普通的串口工具，如图。SigmaStar芯片调试串口内部有I2C功能，在烧录访问寄存器时，是使用I2C功能，普通的串口打印工具没有此功能，因此需要使用如上图1提到的硬件工具。

图 2-20 串口工具选择错误

2.2.3. Flash 类型选择错误

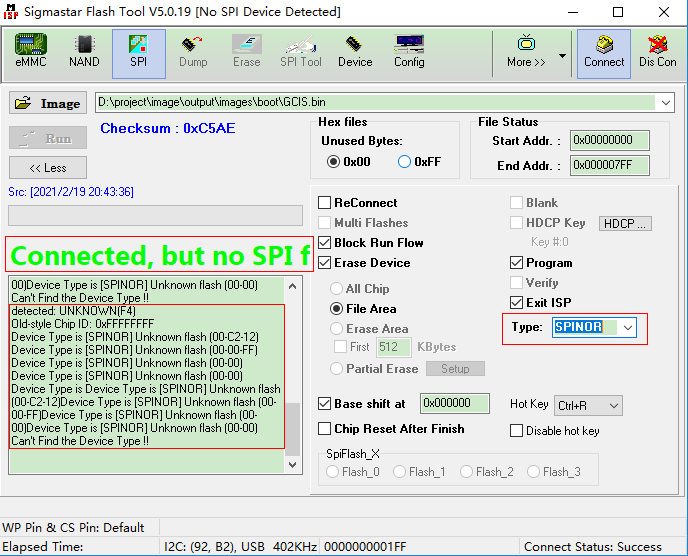

在SPInand烧录过程中，没有选择对应的Flash类型，比如烧录SPINAND，选择的是SPINOR。如下图所示，选择错误的Flash类型，芯片显示connected，但是没有连接成功。

图 2-21 Flash 类型选择错误

2.2.4. Flash tool 文件缺失

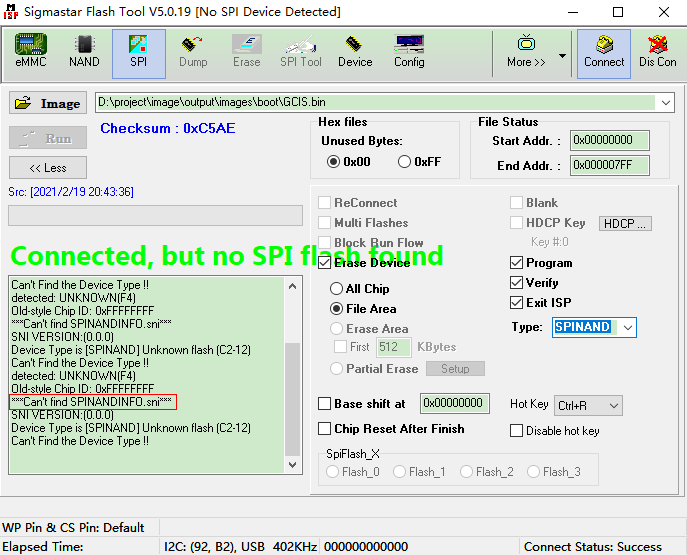

正确的选择了Flash类型，如下图所示，但是依然找不到SPINAND型号，可能是缺少文件SPINANDINFO.sni，它包含了SPINAND厂家、ID等信息。

图 2-22 Flash tool 文件缺失

2.2.5. 串口终端未关闭

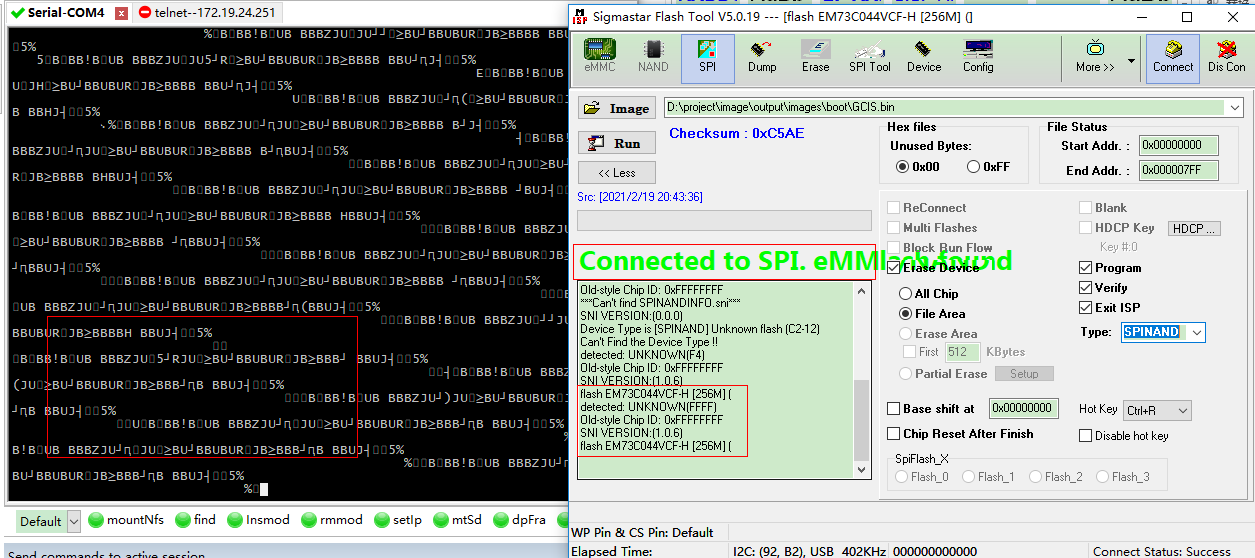

在打开Flash tool软件的时候，电脑的串口终端软件没有关闭，导致Flash tool识别不到Flash。

图 2-23 串口终端未关闭
