MI SED API

REVISION HISTORY¶

Revision No.	Description	Date
3.0	Initial release	06/16/2021

1. 概述¶

1.1. 模块说明¶

SED(Smart Encoder)主要提供智能编码通道的创建和销毁、开启和停止检测源图像、计算结果并关联到指定的编码通道等功能。

智能编码的核心功能:

先做图像的识别（识别图像中的物体有物体运动，或者识别图像中物体种类）；
再设置编码参数到venc module（当识别到物体有运动，可以控制venc 模块降低QP值，提高清晰度（sharpness），当识别图像是静止状态的话，控制venc模块增加QP值，减少传输代宽等）。

检测算法流程是比较前后2张frame的差异来检测画面有无移动，提取出画面ROI和motion信息，给编码器设置ROI指定区域的QP指来编码。

检测算法有多种，下面会介绍我们平台使用到的有那些检测算法。

通过SED 智能识别ROI，动态设置图像指定位置ROI的QP值可以有效的降低代宽，同时保证图像的质量。

1.1.1. 图像检测算法¶

目前智能编码模块支持的图像检测算法：

E_MI_IVEOBJDETECT_ALGOPARAM 基于VDF/MD mode的运动物体检测,支持ROI 对像追踪
E_MI_CNNOBJDETECT_ALGOPARAM 人非车检测可以检测的物体内容如下：bicycle，bus， car，motorbike， person）支持ROI 对像追踪
E_MI_MOTIONDETECT_ALGOPARAM 基于IVE的动静检测，只支持for AVBR motion detection

以上三种检测算法可以同时支持，只需要创建不同的检测通道实例来实现即可。

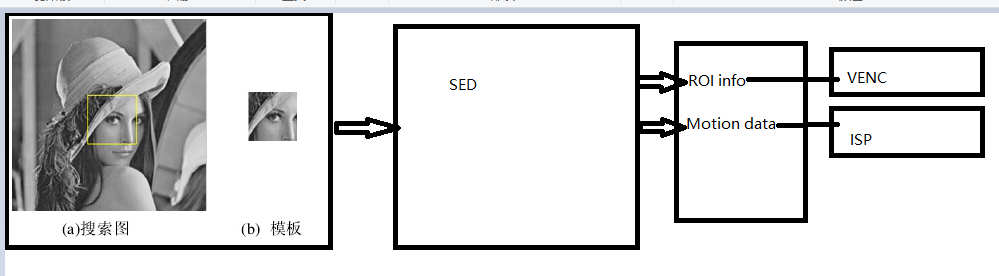

1.1.2. SED的作用¶

负责使用Sigmastar or 第三方智能算法，识别ROI及motion信息。ROI 信息设置给VENC，motion信息用于自动调整ISP sharpness，etc

1.1.3. SED的数据来源¶

通过SCL获取yuv data来做智能检测（输入的yuv 分辨率是352*288）

1.1.4. SED检测流程图¶

1.1.5. Sed人非车检测功能支持的平台限制¶

人非车检测是基AI训练模型通过IPU来作检测，具体检测的准确度依赖于AI 模型训练的准确度

目前只有在Pudding平台才支持人非车检测,其他低阶平台目前还不支持。

1.2. 关键词说明¶

VDF(Video Detection Framework)

VDF实现MD，OD，VG视频通道的初始化，通道管理，视频检测结果的管理和通道销毁等功能。
IVE (Intelligent Video Engine)

IVE模块负责图像数据的处理和计算，可以通过MI_IVE_Sad获取两张图片的SAD值，可以通过MI_IVE_Hist来执行直方图统计任务数据等做对比，来做图像的动静检测
IPU(AI Process Unit)

AI模型处理和计算单元，MI IPU模块实现了网络模型的快速推理功能，为每个通道独立配置网络模型，管理输入和输出数据的获取和释放。
ROI(Region of Interest)

ROI编码，感兴趣区域编码，启用ROI功能后，重要的或者移动的区域将会进行高质量无损编码，而对那些不移动，不被选择的区域降低其码率和图像质量，进行标准清晰度视频压缩，甚至是不传输这部分区域视频，从而最终达到节省网络带宽占用和视频存储空间，用户可以通过配置ROI区域，对该区域的图像Qp进行限制，从而实现图像中该区域的Qp与其他图像区域的差异化。系统支持H264和H265编码设置ROI，且提供16个ROI区域供用户同时使用。

16个ROI区域可以互相叠加，且叠加时的优先级按照0 ~ 15的索引号依次提高，也即叠加区域的Qp最终判定只按最高优先级的区域处理。ROI区域可以配置绝对Qp与相对Qp两种模式。

绝对Qp:ROI区域的Qp为用户设定的Qp值。

相对Qp:ROI区域的Qp为码率控制产生的Qp与用户设定的Qp偏移值的和。

以下示例编码图像采用FixQp模式，设置图像Qp为30，即图像所有宏块Qp值为30。ROI区域0设置为绝对Qp模式，Qp值为20，索引为0；ROI区域1设置为相对Qp模式，Qp为-15，索引为1。因为ROI区域0的index小于ROI区域1的index，所以在发生重叠的图像区域按高优先级的ROI区域1的Qp设置。除了重叠部分的ROI区域0的Qp值为20，区域1的Qp值为30-15=15。
Motion信息

包含图像的SAD 信息。
QP (Quantization Parameter)

QP值对应量化步长的序号，值越小，量化步长越小，量化的精度就越高，画质也就越好，编码出来的size也越大。
MD

运动检测(Motion detect)用在拍摄影片中检测物体移动，被实际应用到安全监控等。
OD

遮挡检测(Occlusion detection)功能用于检测接收到的影片是否出现遮挡，并输出遮挡检测結果。
VG

虚拟线段用于检测是否有物体穿越设置的警报线。

区域入侵用于检测是否有物体穿越设置的警报区域。
SAD

即Sum of Absolute Differences，就是差的绝对值的和。此算法常用于图像块匹配，将每个像素对应数值之差的绝对值求和，据此评估两个图像块的相似度。可以看出这个算法很快速、但并不精确，通常用于多级处理的初步筛选。

SAD值的取值范围为[0, 255]，所有SAD值被分为16个区间：

[0,10)，[10,15)，[15,20)，[20,25)，[25,30)，[30,40)，[40,50)，[50,60)，[60,70)，[70,80)， [80,90)，[90,100)，[100,120)，[120,140)，[140,160)，[160, 255]。

此处统计一帧中所有MB(8*8)落入以上区间的占总的MB数量的比例。

值越大，表示画面越静止。
CBR(Constant Bit Rate)

以恒定比特率方式进行编码，有Motion发生时，由于码率恒定，只能通过增大QP来减少码字大小，图像质量变差，当场景静止时，图像质量又变好，因此图像质量不稳定。这种算法优先考虑码率(带宽)。
VBR(Variable Bit Rate)

动态比特率其码率可以随着图像的复杂程度的不同而变化，因此其编码效率比较高，Motion发生时，马赛克很少。码率控制算法根据图像内容确定使用的比特率，图像内容比较简单则分配较少的码率(似乎码字更合适)，图像内容复杂则分配较多的码字，这样既保证了质量，又兼顾带宽限制。这种算法优先考虑图像质量。
CVBR(Constrained VariableBit Rate)

VBR的一种改进方法。但是Constrained又体现在什么地方呢？这种算法对应的Maximum bitRate恒定或者Average BitRate恒定。这种方法的兼顾了以上两种方法的优点：在图像内容静止时，节省带宽，有Motion发生时，利用前期节省的带宽来尽可能的提高图像质量，达到同时兼顾带宽和图像质量的目的。这种方法通常会让用户输入最大码率和最小码率，静止时，码率稳定在最小码率，运动时，码率大于最小码率，但是又不超过最大码率。
ABR (Average Bit Rate)

在一定的时间范围内达到设定的码率，但是局部码率峰值可以超过设定的码率，平均码率恒定。
AVBR(Adaptive Variable Bit Rate)

AVBR可变比特率，即允许在码率统计时间内编码码率波动，从而保证编码图像质量平稳。码率控制内部会检测当前场景的运动静止状态，在运动时用较高码率编码，在静止时主动降低目标码率。以H.264编码为例，VENC模块提供用户可设置MaxBitrate，ChangePos 和MinStillPercent。MaxBitrate 表示运动场景下的最大码率，MaxBitrate*ChangePos*MinStillPercent表示静止情况下的最小码率。

根据运动程度的不同目标码率会在最大码率和最小码率间调整。MaxQp，MinQp用于控制图像的质量范围，码率控制以QP钳位为最高优先级，超出MinQp，MaxQp范围内码率控制将失效。

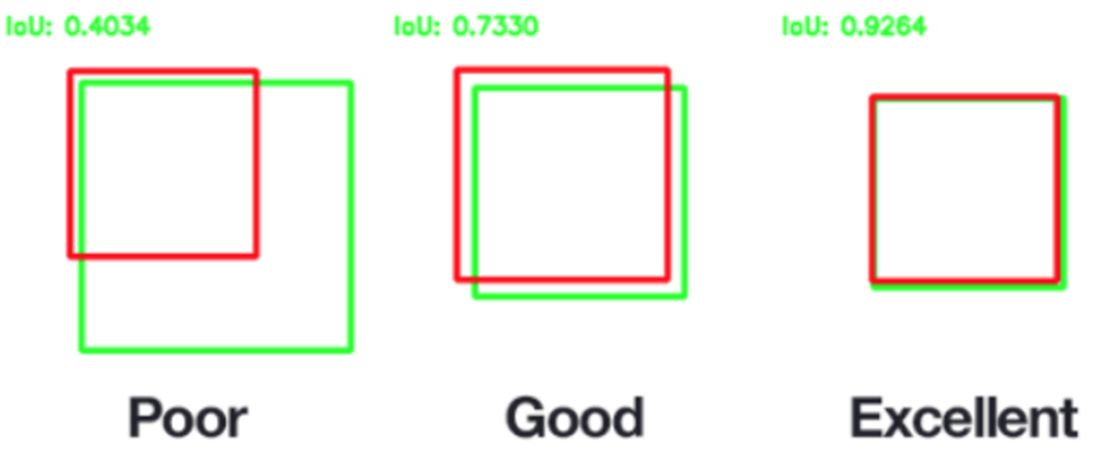

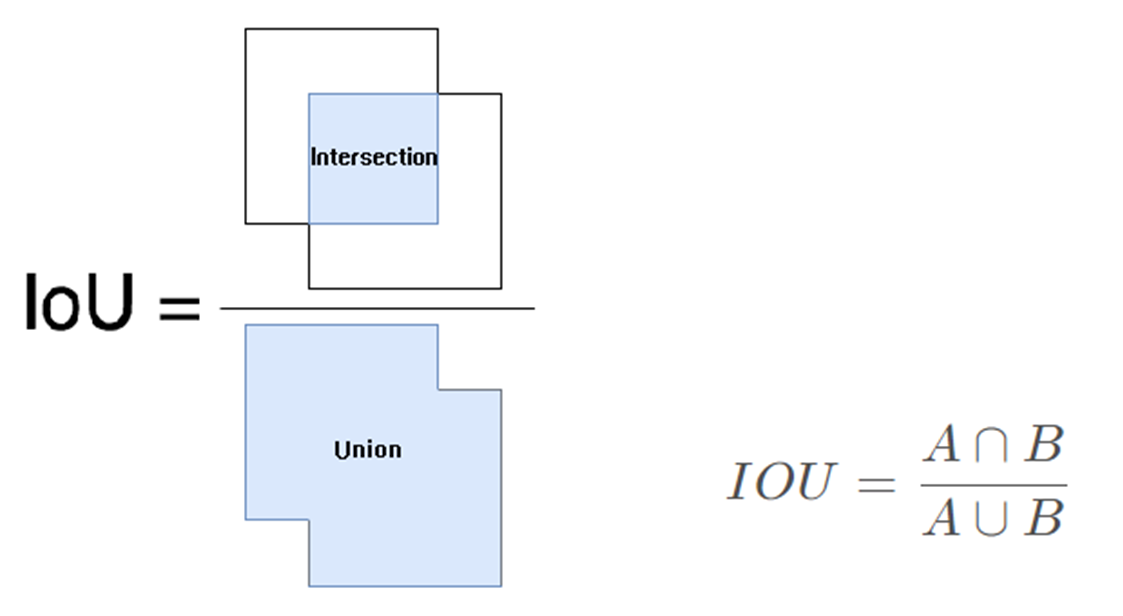

IOU(Intersection Over Union)

交并比(IoU)，目标检测中使用的一个概念，是产生的候选框(candidate bound)与原标记框(ground truth bound)的交叠率，即它们的交集与并集的比值。

最理想情况是完全重叠，即比值为1。

2. API 参考¶

2.1. 功能模块API¶

API名	功能
MI_SED_CreateChn	创建SED通道
MI_SED_DestroyChn	销毁SED通道
MI_SED_StartDetector	开始检测指定的通道
MI_SED_StopDetector	停止检测
MI_SED_AttachToVencChn	关联到指定的编码通道
MI_SED_DetachFromVencChn	取消对指定编码通道的关联
MI_SED_SetDbgLevel	设置SED Module 的debug Level
MI_SED_GetRect	获取SED检测出的矩形框数据

2.2. MI_SED_CreateChn¶

功能

创建SED通道。

语法

MI_S32 MI_SED_CreateChn(MI_SED_CHN SedChn,MI_SED_DetectorAttr_t * pstAttr);

形参

参数名称 描述 输入/输出

SedChn SED通道号
取值范围：[0, SED_MAX_CHN_NUM) 输入

pstAttr SED检测属性指针输入
返回值
- 0成功。
- 非0失败，参照错误码。
依赖
- 头文件：mi_common.h、mi_sed.h
库文件：libmi_sed.a

2.3. MI_SED_DestroyChn¶

功能

销毁SED通道。

语法

MI_S32 MI_SED_DestroyChn(MI_SED_CHN SedChn);

形参

参数名称 描述 输入/输出

SedChn SED通道号。
取值范围：[0, SED_MAX_CHN_NUM) 输入
返回值
- 0成功。
- 非0失败，参照错误码。
依赖
- 头文件：mi_common.h、mi_sed.h
- 库文件：libmi_sed.a

2.4. MI_SED_StartDetector¶

功能

开始检测指定通道。

语法

MI_S32 MI_SED_StartDetector(MI_SED_CHN SedChn);

参数

参数名称 描述 输入/输出

SedChn SED通道号。
取值范围：[0, SED_MAX_CHN_NUM) 输入
返回值
- MI_OK成功。
- 非MI_OK失败，参照错误码。
依赖
- 头文件：mi_common.h、mi_sed.h
- 库文件：libmi_sed.a

2.5. MI_SED_StopDetector¶

功能

停止检测指定通道。

语法

MI_S32 MI_SED_StopDetector(MI_SED_CHN SedChn);

参数

参数名称 描述 输入/输出

SedChn SED通道号。
取值范围：[0, SED_MAX_CHN_NUM) 输入
返回值
- MI_OK成功。
- 非MI_OK失败，参照错误码。
依赖
- 头文件：mi_common.h、mi_sed.h
- 库文件：libmi_sed.a

2.6. MI_SED_AttachToVencChn¶

描述

关联到指定的编码通道

语法

MI_S32 MI_SED_AttachToChn(MI_SED_CHN SedChn,MI_SED_TARGET_CHN TargetChn);

参数

参数名称 描述 输入/输出

SedChn SED通道号。
取值范围：[0, SED_MAX_CHN_NUM) 输入

TargetChn 目标编码通道号。
取值范围：[0,VENC_MAX_CHN_NUM) 输入
返回值
- MI_OK成功。
- 非MI_OK失败，参照错误码。
依赖
- 头文件：mi_common.h、mi_sed.h
- 库文件：libmi_sed.a

2.7. MI_SED_DetachFromVencChn¶

描述

取消对指定编码通道的关联。

语法

MI_S32 MI_SED_DetachFromChn(MI_SED_CHN SedChn,MI_SED_TARGET_CHN TargetChn);

参数

参数名称 描述 输入/输出

SedChn SED通道号。
取值范围：[0, SED_MAX_CHN_NUM) 输入

TargetChn 目标编码通道号。
取值范围：[0,VENC_MAX_CHN_NUM) 输入
返回值
- MI_OK成功。
- 非MI_OK失败，参照错误码。
依赖
- 头文件：mi_common.h、mi_sed.h
- 库文件：libmi_sed.a

2.8. MI_SED_SetDbgLevel¶

描述

设置SED Module 的debug Level。

语法

MI_S32 MI_SED_SetDbgLevel(MI_DBG_LEVEL_e eLevel)

参数

参数名称 描述 输入/输出

eLevel Debug Level值。
取值范围：[0, MI_DBG_ALL] 输入
返回值
- MI_OK成功。
- 非MI_OK失败，参照错误码。
依赖
- 依赖头文件：mi_common.h、mi_sed.h
- 库文件：libmi_sed.a

2.9. MI_SED_GetRect¶

描述

获取SED检测出的矩形框数据。

语法

MI_S32 MI_SED_GetRect(MI_SED_CHN SedChn,MI_SED_RectInfo_t *pstRectInfo)

参数

参数名称 描述 输入/输出

SedChn SED通道号。
取值范围：[0, SED_MAX_CHN_NUM) 输入

pstRectInfo 矩阵输出
返回值
- MI_OK成功。
- 非MI_OK失败，参照错误码。
依赖
- 头文件：mi_common.h、mi_sed.h
- 库文件：libmi_sed.a

3. SED 数据类型¶

3.1. 数据类型定义¶

数据类型	定义
SED_MAX_CHN_NUM	定义SED最大通道数
SED_MAX_ROI_NUM_PER_CHN	定义每路编码通道最多可设置ROI个数
SED_MAX_TARGET_CHN_NUM_PER_CHN	定义每个SED通道最多可同时作用编码通道数
SED_MAX_CUS_DEF_ALGOPARAM_NUM	定义SED最多支持的第三方算法数量
MI_SED_CHN	定义SED通道号
MI_SED_TARGET_CHN	定义SED通道映射对应的目标VENC编码通道号
MI_SED_AlgoType_e	定义SED算法类型
MI_SED_InputAttr_t	定义SED输入端属性
MI_SED_IveObjDetect_Algo_t	定义基于IVE的算法参数
MI_SED_CNNObjDetect_Algo_t	定义神经网络算法的参数
MI_SED_MontionObjDetect_Algo_t	动静识别算法的参数
MI_SED_Rect_t	定义SED算法获取的矩阵
MI_SED_RectInfo_t	SED检测出的所有矩形框
MI_SED_AlgoAttr_t	定义SED算法属性
MI_SED_TargetAttr_t	定义最终生效的编码目标属性
MI_SED_DetectorAttr_t	定义SED检测属性

3.2. SED_MAX_CHN_NUM¶

说明

定义最大SED通道个数。
定义
```
#define SED_MAX_CHN_NUM (4)
```

3.3. SED_MAX_ROI_NUM_PER_CHN¶

说明

定义每路编码通道可以最多使用ROI的个数。
定义
```
#define SED_MAX_ROI_NUM_PER_CHN (16)
```

3.4. SED_MAX_TARGET_CHN_NUM_PER_CHN¶

说明

定义每个SED通道最多可同时作用编码通道数。

定义

#define SED_MAX_TARGET_CHN_NUM_PER_CHN (8)

3.5. SED_MAX_CUS_DEF_ALGOPARAM_NUM¶

说明

定义SED最多支持的第三方算法数量。

定义

#define SED_MAX_CUS_DEF_ALGOPARAM_NUM (10)

3.6. MI_SED_CHN¶

说明

定义SED通道号。
定义
```
typedef MI_S32 MI_SED_CHN;
```

3.7. MI_SED_TARGET_CHN¶

说明

定义SED通道映射对应的目标VENC编码通道号。

定义
```
typedef MI_S32 MI_SED_TARGET_CHN;
```

3.8. MI_SED_AlgoType_e¶

说明

定义SED算法类型。

定义

typedef enum

{

    E_MI_DEFAULT_ALGOPARAM = 0x0,

    E_MI_CUSDEF_ALGOPARAM = 0x1,

    E_MI_DEFAULT_ALGOPARAM_MAX,

} MI_SED_AlgoType_e;

成员

成员名称 描述

E_MI_DEFAULT_ALGOPARAM 使用SDK内置的算法

E_MI_CUSDEF_ALGOPARAM 使用第三方的算法

3.9. MI_SED_InputAttr_t¶

说明

定义SED输入端属性。

定义

typedef struct MI_SED_InputAttr_s

{

    MI_U32 u32Width;

    MI_U32 u32Height;

    MI_U32 u32FrameRateNum;

    MI_U32 u32FrameRateDen;

    MI_SYS_ChnPort_t stInputPort;

} MI_SED_InputAttr_t;

成员

成员名称	描述
u32Width	输入YUV的宽
u32Height	输入YUV的高
u32FrameRateNum	输入YUV的帧率分子部分
u32FrameRateDen	输入YUV的帧率分母部分
stInputPort	输入YUV的通道属性

相关数据类型及接口

MI_SED_CreateChn

MI_SED_DetectorAttr_t

3.10. MI_SED_IveObjDetect_Algo_t¶

说明

定义基于IVE的算法参数。

定义

typedef struct MI_SED_IveObjDetect_Algo_s
{
    MI_U32          u32VdfChn;
    MI_U8           u8Sensitivity;
} MI_SED_IveObjDetect_Algo_t;

成员

成员名称描述

u32VdfChn SED内部使用的VDF通道号。

u8Sensitivity SED算法灵敏度。
相关数据类型及接口

MI_SED_CreateChn

MI_SED_AlgoAttr_t

3.11. MI_SED_CNNObjDetect_Algo_t¶

说明

定义神经网络算法的参数。

定义

typedef struct MI_SED_CNNObjDetect_Algo_s

{

    MI_U32 u32MaxVariableBufSize;

    MI_U32 u32IPUChnId;

    MI_U8 *u8FwImagePath;

    MI_U8 *u8ModelImagePath;

} MI_SED_CNNObjDetect_Algo_t;

成员

成员名称	描述
u32MaxVariableBufSize	IPU算法需要的最大内存。
u32IPUChnId	IPU的通道号。
u8FwImagePath	指定IPU需要加载的fireware文件的路径和文件名。
u8ModelImagePath	指定IPU 需要加载的AI Model文件的路径和文件名。

```
相关数据类型及接口
```
MI_SED_CreateChn

MI_SED_AlgoAttr_t

3.12. MI_SED_MontionObjDetect_Algo_t¶

说明

动静识别算法的参数。

定义

typedef struct MI_SED_MotionObjDetect_Algo_s

{

    MI_IVE_HANDLE iveHandle;

}MI_SED_MotionObjDetect_Algo_t;

成员

成员名称 描述

iveHandle IVE 的handle 目前默认设置为0

3.13. MI_SED_Rect_t¶

说明

定义SED算法获取的矩阵。

定义

typedef struct MI_SED_Rect_s

{

    MI_U32 u32Left;

    MI_U32 u32Top;

    MI_U32 u32Width;

    MI_U32 u32Height;

} MI_SED_Rect_t;

成员

成员名称 描述

u32Left 矩形框左上角的列坐标

u32Top 矩形框左上角的行坐标

u32Width 矩形框的宽

u32Height 矩形框的高

3.14. MI_SED_RectInfo_t¶

说明

SED检测出的所有矩形框。

定义

typedef struct MI_SED_RectInfo_s

{

    MI_U32 u32RectCount;

    MI_SED_Rect_t stRect[SED_MAX_ROI_NUM_PER_CHN];

} MI_SED_RectInfo_t;

成员

成员名称 描述

u32RectCount 矩形框的数量

stRect 矩形框的信息
相关数据类型及接口

MI_SED_Rect_t

MI_SED_GetRect

3.15. MI_SED_AlgoAttr_t¶

说明

定义SED算法属性。

定义

typedef struct MI_SED_CusAlgoAttr_ s

{

    MI_SED_AlgoType_e eType;

    Union

    {

        MI_SED_IveObjDetect_Algo_t stIveObjDetectAlgo;

        MI_SED_CNNObjDetect_Algo_t stCNNObjDetectAlgo;

        MI_SED_MotionObjDetect_Algo_t stMotionObjDetectAlgo;

    };

} MI_SED_AlgoAttr_t;

成员

成员名称	描述
eType	SED使用的算法类型
stIveObjDetectAlgo	IVE算法参数
stCNNObjDetectAlgo	神经网络物体识别算法参数
stMotionObjDetectAlgo	动静识别算法参数

注意事项

目前暂不支持第三方算法
相关数据类型及接口

MI_SED_CreateChn

MI_SED_DetectorAttr_t

3.16. MI_SED_TargetAttr_t¶

说明

定义最终生效的编码目标属性。
定义

typedef struct MI_SED_TargetAttr_s

{
```
MI_S32 s32RltQp;
```
} MI_SED_TargetAttr_t;
成员

成员名称 描述

s32RltQp ROI相对Qp值
相关数据类型及接口

MI_SED_CreateChn

MI_SED_DetectorAttr_t

3.17. MI_SED_DetectorAttr_t¶

说明

定义SED检测属性。

定义

typedef struct MI_SED_DetectorAttr_s

{

    MI_SED_InputAttr_t stInputAttr;

    MI_SED_AlgoAttr_t stAlgoAttr;

    MI_SED_TargetAttr_t stTargetAttr;

} MI_SED_DetectorAttr_t;

成员

成员名称 描述

stInputAttr SED输入部分的属性

stAlgoAttr SED算法相关的属性

stTargetAttr SED最终生效的目标控制属性
相关数据类型及接口

MI_SED_CreateChn

4. 错误码¶

错误代码	宏定义	描述
0x00000000	MI_SUCCESS	成功
0xA01E2002	MI_ERR_SED_INVALID_CHNID	通道号无效
0xA01E2003	MI_ERR_SED_ILLEGAL_PARAM	参数不合法
0xA01E2004	MI_ERR_SED_EXIST	通道已经创建
0xA01E2005	MI_ERR_SED_UNEXIST	通道未创建
0xA01E2006	MI_ERR_SED_NULL_PTR	空指针
0xA01E200c	MI_ERR_SED_NOMEM	分配内存失败
0xA01E2013	MI_ERR_SED_CHN_NOT_STARTED	通道未开启
0xA01E2014	MI_ERR_SED_CHN_NOT_STOPPED	通道未停止
0xA01E2017	MI_ERR_SED_NOT_ENABLE	通道未使能

5. Demo¶

编译Demo code:

cd sdk/verify/mi_demo/alderaan$
make

最后生成的可执行程序在sdk\verify\mi_demo\out\demo\app\prog_sed。
