功耗调整指引

1. 打开/关闭组件¶

1.1. 可选的组件¶

芯片上可选使能的组件有 : GMAC 、USB 和 SATA

1.2. GMAC¶

需要在U-Boot及Linux Kernel进行调整才能完全关闭该组件

1.2.1. 调整U-Boot¶

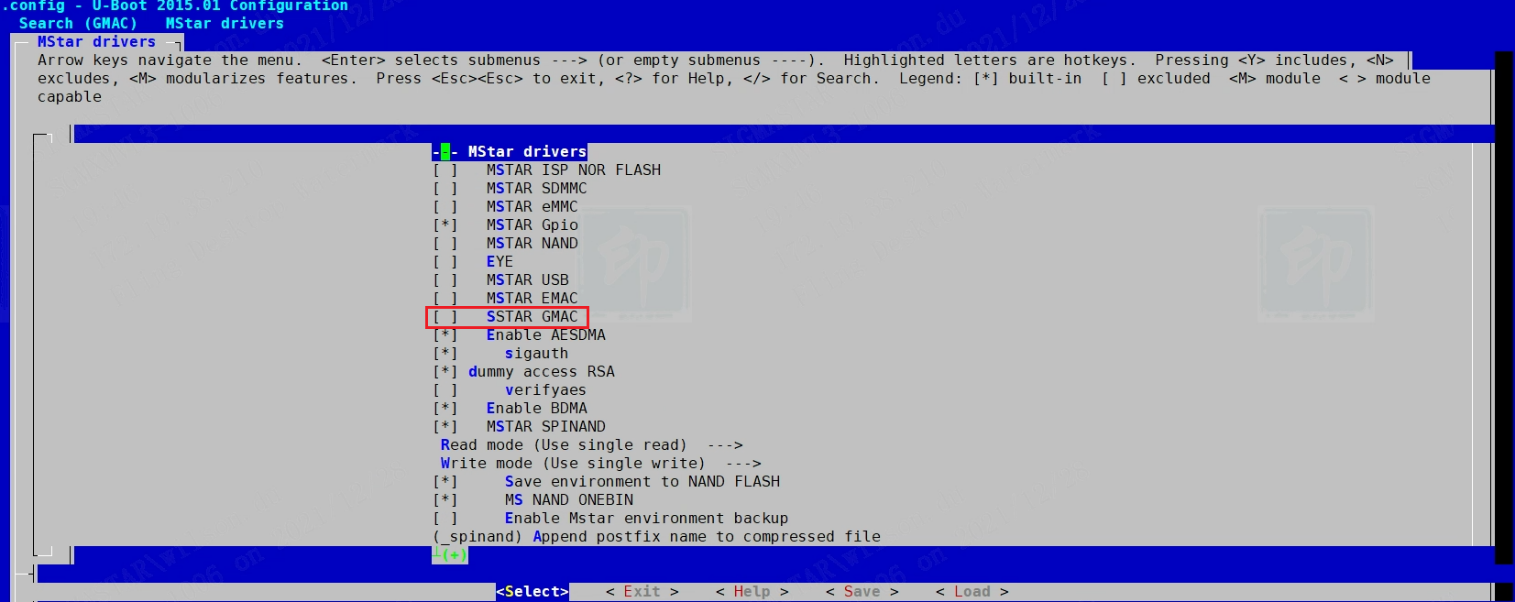

Step1. 取消SSTAR GMAC的选项

1.2.2. 调整Linux Kernel¶

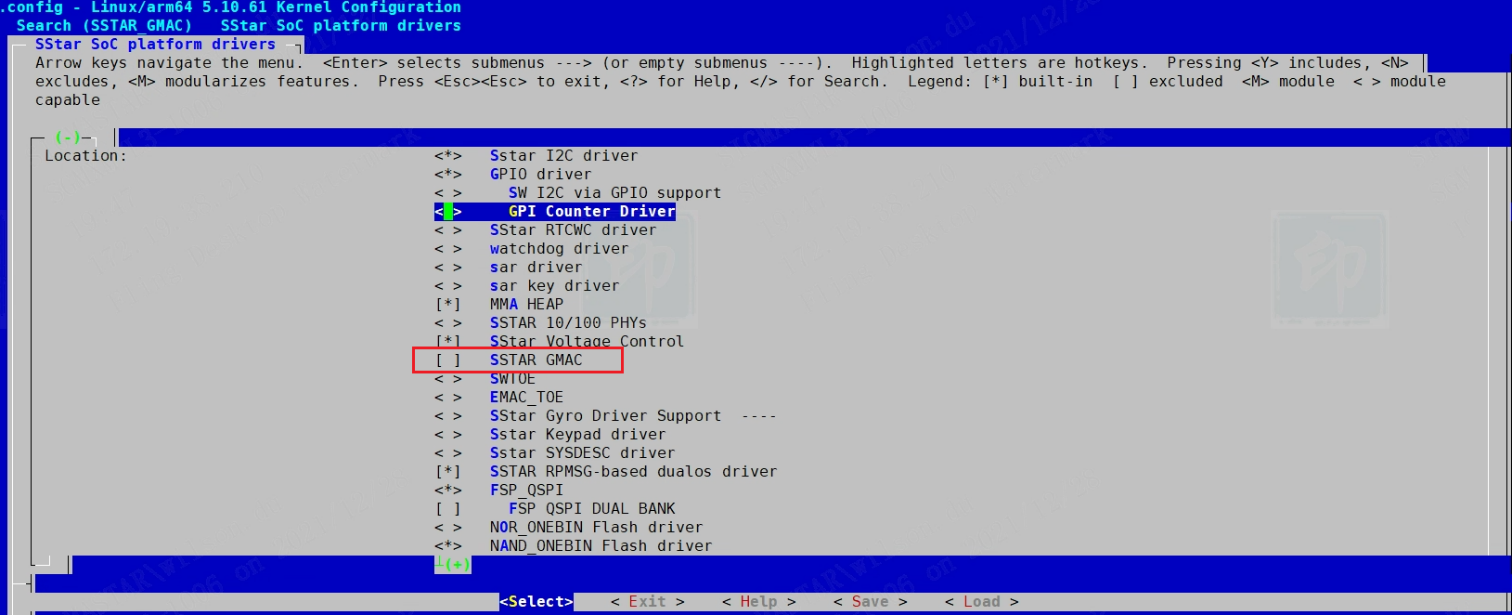

Step1.取消SSTAR GMAC的选项

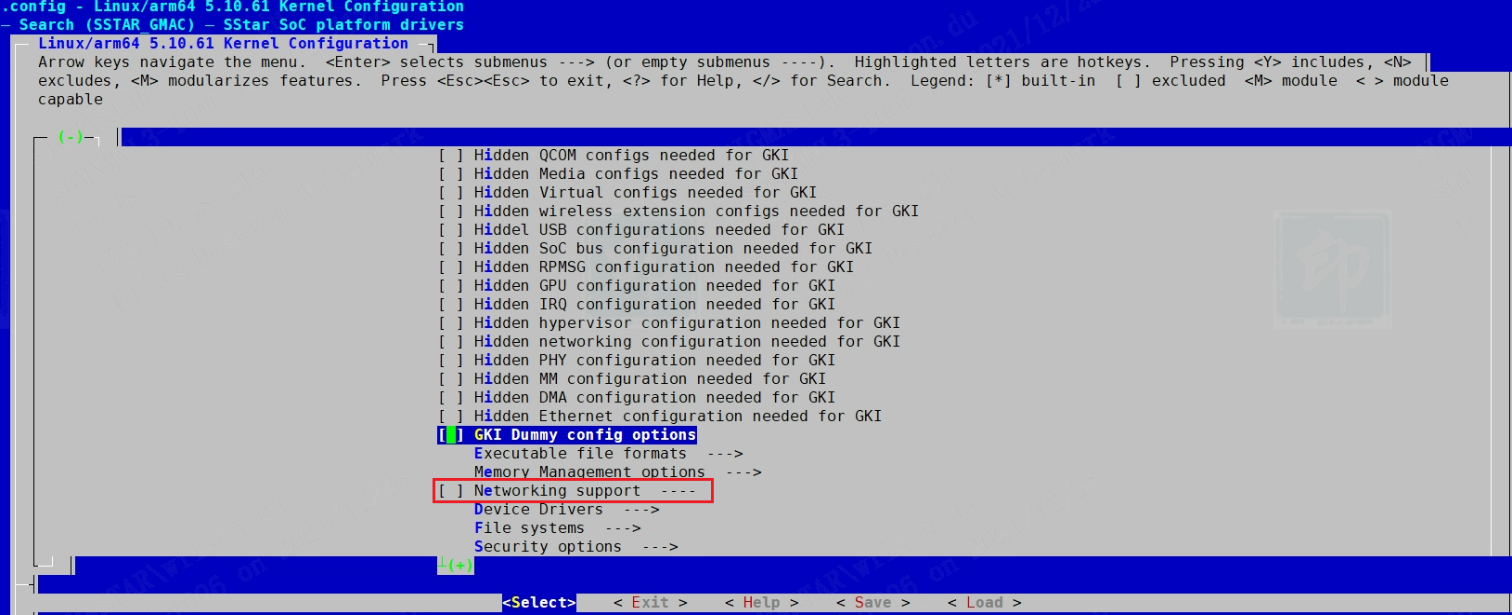

Step2. 取消Networking support的选项

1.3. USB¶

需要在U-Boot及Linux Kernel进行调整才能完全关闭该组件

1.3.1. 调整U-Boot¶

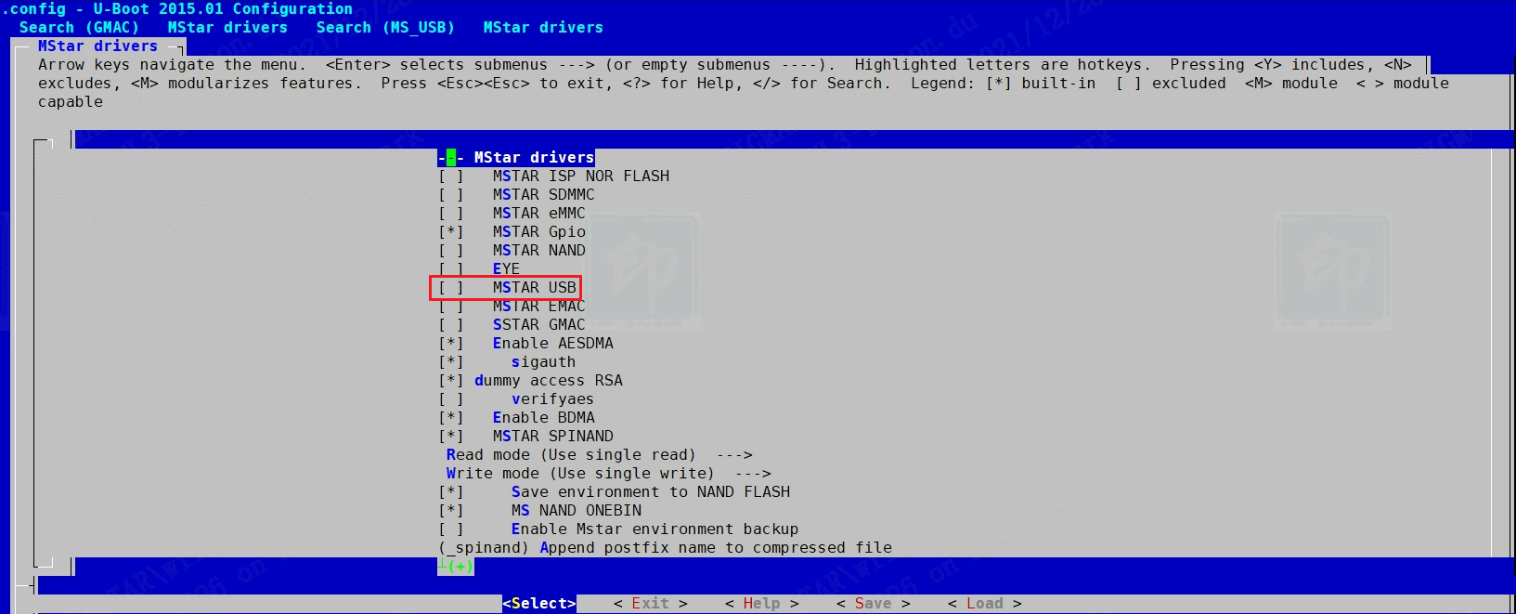

Step1. 取消MSTAR USB的选项

1.3.2. 调整Linux Kernel¶

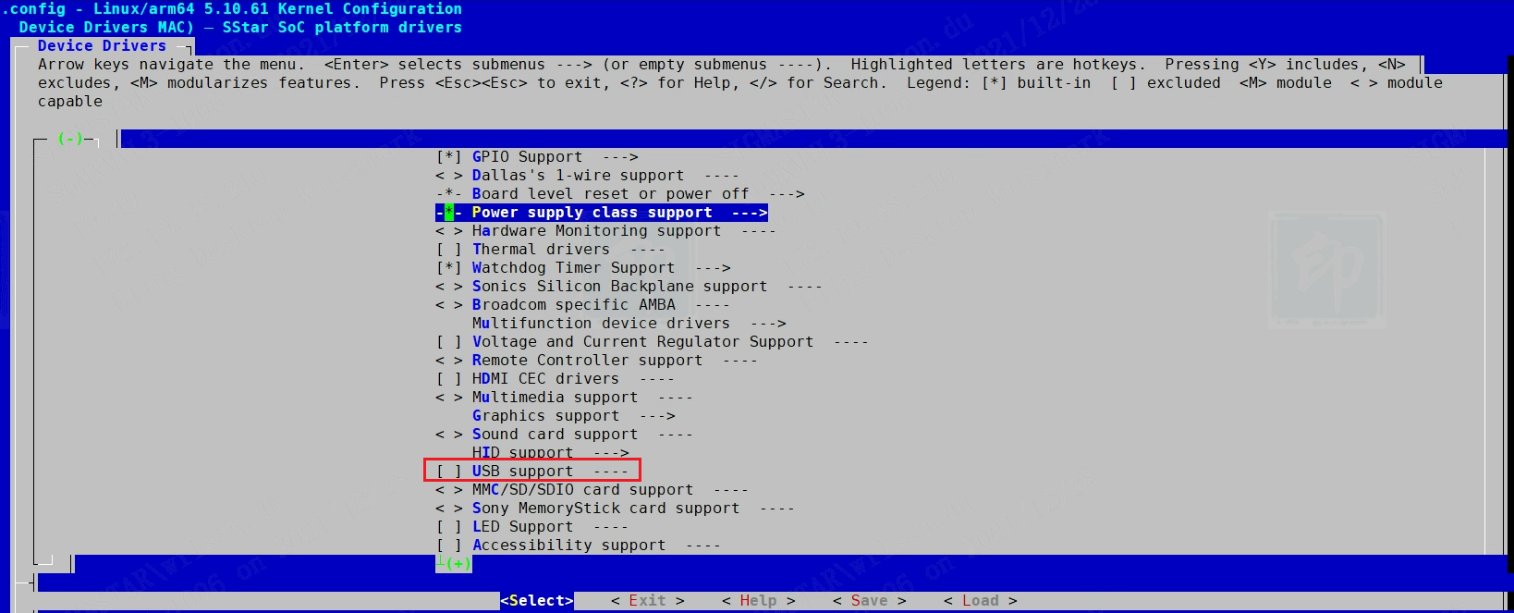

Step1. 取消USB选项

1.4. SATA¶

调整Kernel Config就可以关闭 SATA组件

Step1. 取消Kernel ATA Support

Step2. 取消SStar SATA HOST

2. 组件时钟频率配置¶

2.1. CPU 时钟频率配置¶

2.1.1. Clock scaling 配置¶

节点

在/sys/devices/system/cpu/cpufreq/policy0节点下，有如下的子节点，可以用来查看和调节CPU频率。如无特殊说明，以下的频率单位都为kHz。

节点	作用
cpuinfo_cur_freq	CPU当前正在运行的工作频率，一般与scaling_cur_freq相等
cpuinfo_max_freq	CPU能够支持的最高工作频率
cpuinfo_min_freq	CPU能够支持的最低工作频率
scaling_cur_freq	调节器决定的当前CPU工作频率
scaling_max_freq	调节器支持的最高CPU工作频率
scaling_min_freq	调节器支持的最低CPU工作频率
scaling_available_frequencies	调节器支持的频率档位： 600000 800000 900000 1000000 1100000 1200000
scaling_setspeed	如果选择的调节策略为userspace，那么可以设置CPU的工作主频为某个值
scaling_available_governors	调节策略： 1. performance：不考虑耗电，只用最高频率 2. powersave：通常以最低频率运行 3. userspace：可以在用户空间手动调节频率 4. ondemand：定期检查负载，根据负载来调节频率
scaling_governor	查看当前调节策略以及设定调节策略，默认为ondemand

约束

1、scaling_min_freq必须小于等于scaling_max_freq

2、scaling_min_freq必须大于等于cpuinfo_min_freq

3、scaling_max_freq必须小于等于cpuinfo_max_freq

4、scaling_setspeed必须在scaling_min_freq和scaling_max_freq范围内

查看

通过以下命令查看CPU当前工作频率：

# cat /sys/devices/system/cpu/cpufreq/policy0/cpuinfo_cur_freq

设定

通过以下命令先设定userspace调节策略：

# echo userspace > /sys/devices/system/cpu/cpufreq/policy0/scaling_governor

通过以下命令查看调节器支持的最高和最低频率：（设定的频率要在这个范围内）

# cat /sys/devices/system/cpu/cpufreq/policy0/scaling_max_freq

# cat /sys/devices/system/cpu/cpufreq/policy0/scaling_min_freq

通过以下命令设置调节器的当前频率：（此处以1000MHz为例，设定完后cpuinfo_cur_freq与之相同）

# echo 1000000 > /sys/devices/system/cpu/cpufreq/policy0/scaling_setspeed

2.1.2. CPU温度¶

通过以下命令查看CPU温度：

# cat /sys/devices/virtual/mstar/msys/TEMP_R

结果仅供参考，会存在一定的误差（5摄氏度左右）。

2.2. ISP时钟频率配置¶

2.2.1. ISP时钟频率档位¶

2.2.2. ISP时钟频率配置¶

在isp.ko和ispmid.ko加载之后，开启视频处理任务之前，即可通过如下命令设置相关频率。

获取当前ISP clock：

# cat /sys/devices/virtual/mstar/isp0/isp_clk

设置ISP clock：（以240MHz为例）

# echo 240000000 > /sys/devices/virtual/mstar/isp0/isp_clk

2.2.3. 约束¶

以上的设置应该在模块加载完成之后操作模块功能之前设置，才能正确的生效。

2.3. 编解码时钟频率配置¶

2.3.1. 编解码器时钟频率档位¶

2.3.2. 编解码器时钟频率配置¶

在mhal.ko加载之后，开启视频编解码处理任务之前，即可通过如下命令设置相关频率。

vdec Firmware跑在一颗独立的CPU(Vcore)，且HW IP与ven arbiter clock分别单独控制，因此有三个clock: VCore(SW)，HW IP，ven arbiter(AXI)，分别透过ven_clock, ven_clock_2nd, ven_clock_axi控制。

读取当前的clock rate：

1.  # cat /sys/devices/virtual/mstar/venc/ven_clock
2.  # cat /sys/devices/virtual/mstar/venc/ven_clock_2nd
3.  # cat /sys/devices/virtual/mstar/venc/ven_clock_axi

设置clock rate：（以320MHz为例）

1.  # echo 320000000 > /sys/devices/virtual/mstar/venc/ven_clock
2.  # echo 320000000 > /sys/devices/virtual/mstar/venc/ven_clock_2nd
3.  # echo 320000000 > /sys/devices/virtual/mstar/venc/ven_clock_axi

2.3.3. 约束¶

以上的设置应该在模块加载完成之后操作模块功能之前设置，并在执行模块时才能正确的生效。

当ven_clock, ven_clock_2nd, ven_clock_axi其中一个设定为 708000000/ 672000000/ 636000000/ 576000000/504000000/456000000/408000000/348000000时，另外两个只能选择相同的clock或者除此之外的其它clock，即ven_clock, ven_clock_2nd和ven_clock_axi不能同时为其中的不同值。

2.4. SCL 时钟频率配置¶

2.4.1. scaler时钟频率档位¶

2.4.2. scaler时钟频率配置¶

在mhal.ko加载之后，开启视频处理任务之前，即可通过如下命令设置相关频率。

读取当前的clock rate：

# cat /sys/devices/virtual/mstar/mscl/clk

设置clock rate：（以384MHz为例）

# echo 384000000 > /sys/devices/virtual/mstar/mscl/clk

2.4.3. 约束¶

以上的设置应该在模块加载完成之后操作模块功能之前设置，并在执行模块时才能正确的生效。

2.5. IPU 时钟频率配置¶

2.5.1. IPU时钟频率档位¶

1500MHz
1400MHz
1300MHz
1200MHz
1100MHz
1000MHz
900MHz
800MHz
700MHz
600MHz
500MHz
400MHz
300MHz
200MHz
150MHz

2.5.2. IPU时钟频率配置¶

mi_ipu.ko加载后，可以通过写时钟频率（单位MHz）配置IPU时钟频率。

读当前的clock rate：

# cat /sys/dla/clk_rate

设置clock rate：（以900MHz为例）

# echo 900 > /sys/dla/clk_rate

2.6. JPE时钟频率配置¶

2.6.1. JPE时钟频率档位¶

2.6.2. JPE时钟频率配置¶

在mhal.ko加载之后，开启图片解码任务之后，即可通过如下命令设置相关频率。

读取当前的clock rate：

# cat /sys/devices/virtual/mstar/jpe/jpe_clock

设置clock rate：（以320MHz为例，以下的0和1分别表示不同的device）

# echo 320000000 0 > /sys/devices/virtual/mstar/jpe/jpe_clock

# echo 320000000 1 > /sys/devices/virtual/mstar/jpe/jpe_clock

2.7. JPD 时钟频率配置¶

2.7.1. JPD时钟频率档位¶

2.7.2. JPD时钟频率配置¶

在mhal.ko加载之后，开启图片解码任务之后，即可通过如下命令设置相关频率。

读取当前的clock rate：

# cat /sys/devices/virtual/mstar/jpd/clk

设置clock rate：

# echo [clk] [dev_id] > /sys/devices/virtual/mstar/jpd/clk

2.8. LDC 时钟频率配置¶

2.8.1. LDC 时钟频率档位¶

2.8.2. LDC时钟频率配置¶

读取当前clock rate：

1.  cat /sys/devices/virtual/mstar/ldc/clk

2.  cat /sys/devices/virtual/mstar/ldc1/clk

设置clock rate（以384MHz为例）：

1.  echo 384000000 > /sys/devices/virtual/mstar/ldc/clk

2.  echo 384000000 > /sys/devices/virtual/mstar/ldc1/clk

2.9. HDMI 时钟频率配置¶

2.9.1. HDMI时钟频率档位¶

目前只支持432M clk

# echo disp432 1 4320000000 > /sys/devices/virtual/mstar/mhdmitx/clk

2.9.2. HDMI时钟频率配置¶

在mhal.ko加载之后，即可通过如下命令设置相关频率。

关闭时钟：（disp打开后不能关闭该clock）

# echo disp432 0 4320000000 > /sys/devices/virtual/mstar/mhdmitx/clk

开启时钟：

# echo disp432 1 4320000000 > /sys/devices/virtual/mstar/mhdmitx/clk
