RGN Q&A

Q1：cover 的实际大小比设置的大小要小很多

cover 的 x, y, w, h 是相对8192 的位置，不是绝对位置，按8192 映射下；例如：

u32XNew = pstRect->u16X * RGN_COVER_MAX_WIDTH / g_stVideoSize[s32VencChn].u16Width;

u32YNew = pstRect->u16Y * RGN_COVER_MAX_HEIGHT/ g_stVideoSize[s32VencChn].u16Height;

pstRect->u16X：这个坐标是对应vi实际的坐标

RGN_COVER_MAX_WIDTH：8192

g_stVideoSize[s32VencChn].u16Width：对应scl实际prot口的宽

g_stVideoSize[s32VencChn].u16Height：对应scl实际prot口的高

Q2：Cover 只支持VYU444颜色格式。

RGB格式换算成VYU444格式的公式如下：

#define RGB_TO_CRYCB(r, g, b) \
(((unsigned int)(( 0.439f * (r) - 0.368f * (g) - 0.071f * (b)) + 128.0f)) << 16) | \
(((unsigned int)(( 0.257f * (r) + 0.564f * (g) + 0.098f * (b)) + 16.0f)) << 8) | \
(((unsigned int)((-0.148f * (r) - 0.291f * (g) + 0.439f * (b)) + 128.0f)))

以黑色为例，黑色RGB的值为 (0, 0, 0)，通过RGB_TO_CRYCB换算之后，得出黑色VYU444的值为 0x800080。

Q3：多线程Canvas Update 的时候，概率性出现 “Front buf state error!!!”

MI_RGN_GetCanvasInfo 和 MI_RGN_UpdateCanvas使用时要求成对出现，多线程执行需要加锁保护：

假设有 handler0 和 handler1 都贴到同一个通道上

handler0
  T0_0 = getcanvas
  T0_1 = update
handler1
  T1_0 = getcanvas
  T1_1 = update

按照时间 T 的顺序执行：lock -> T0_0 -> T0_1 -> unlock -> lock -> T1_0 -> T1_1 -> unlock

Q4：rgn是不是只能叠加在scl上？

是的，目前rgn只能叠加在SCL 上。

Q5：rgn叠加ARGB1555图片显示花屏

首先dump osd数据，用7yuv工具查看正常。

echo dumpRgnBuf [Handle] [Path] > /proc/mi_modules/mi_rgn/mi_rgn0

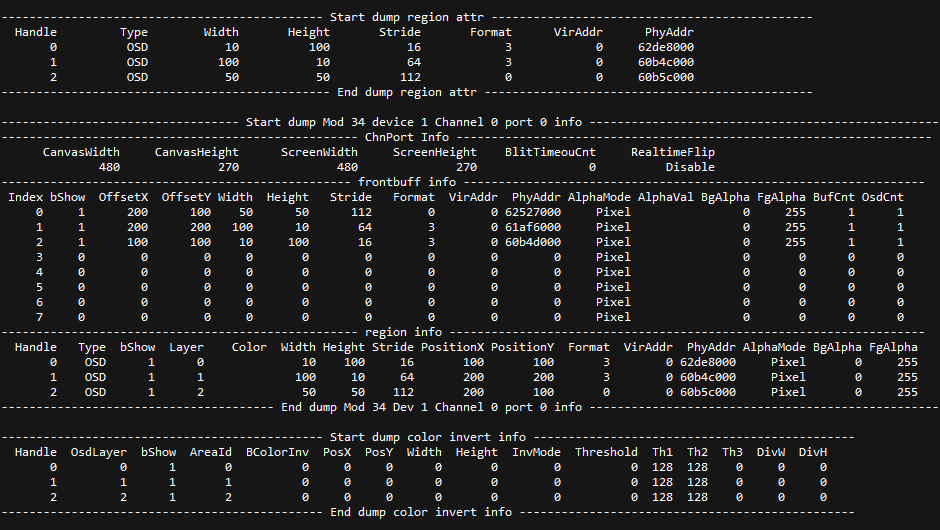

查看proc信息:

发现是多个osd区域叠加到同一个通道format不同导致。这里handle 0/1都是I4格式，而handle 2是ARGB1555格式，属于硬件限制，handle 0/1也改成ARGB1555格式显示正常。

typedef enum
{
    E_MI_RGN_PIXEL_FORMAT_ARGB1555 = 0,
    E_MI_RGN_PIXEL_FORMAT_ARGB4444,
    E_MI_RGN_PIXEL_FORMAT_I2,
    E_MI_RGN_PIXEL_FORMAT_I4,
    E_MI_RGN_PIXEL_FORMAT_I8,
    E_MI_RGN_PIXEL_FORMAT_RGB565,
    E_MI_RGN_PIXEL_FORMAT_ARGB8888,
    E_MI_RGN_PIXEL_FORMAT_MAX
} MI_RGN_PixelFormat_e;

Q6：rgn叠加ARGB1555图片无法显示

首先dump osd数据，用7yuv工具查看正常。

echo dumpRgnBuf [Handle] [Path] > /proc/mi_modules/mi_rgn/mi_rgn0

查看proc信息:

打开原始数据，发现每个pixel的alpha值都是0，即对应背景Alpha，设置的alpha值为0，所以导致被透明掉了。修改u8BgAlpha为255，显示正常，问题解决。

stRgnChnPortParam.unPara.stOsdChnPort.stOsdAlphaAttr.eAlphaMode = E_MI_RGN_PIXEL_ALPHA; stRgnChnPortParam.unPara.stOsdChnPort.stOsdAlphaAttr.stAlphaPara.stArgb1555Alpha.u8BgAlpha = 0xFF; stRgnChnPortParam.unPara.stOsdChnPort.stOsdAlphaAttr.stAlphaPara.stArgb1555Alpha.u8FgAlpha = 0xFF;

ExecFunc(MI_RGN_AttachToChn(0, hHandle, &pstOsdAttr->stRgnChnPort, &stRgnChnPortParam), MI_RGN_OK);

Q7：RGN OSD 背景能否设置透明度？

可以设置，根据alpha mode的不同，设置方式略有差异。

E_MI_RGN_CONSTANT_ALPHA 模式

stChnPortParam1.unPara.stOsdChnPort.stOsdAlphaAttr.eAlphaMode =
E_MI_RGN_CONSTANT_ALPHA;
stChnPortParam1.unPara.stOsdChnPort.stOsdAlphaAttr.stAlphaPara.
u8ConstantAlpha = u8A0;

参数	说明
u8ConstantAlpha	Constant Alpha时Alpha值设定，取值范围0~0xFF。

E_MI_RGN_PIXEL_ALPHA 模式

stChnPortParam1.unPara.stOsdChnPort.stOsdAlphaAttr.eAlphaMode =
E_MI_RGN_PIXEL_ALPHA;
stChnPortParam1.unPara.stOsdChnPort.stOsdAlphaAttr.stAlphaPara.
stArgb1555Alpha.u8BgAlpha = 0x3f;
stChnPortParam1.unPara.stOsdChnPort.stOsdAlphaAttr.stAlphaPara.
stArgb1555Alpha.u8FgAlpha = 0xff;

参数	说明
u8BgAlpha	背景Alpha，Alpha bit为0时对应的Alpha值，取值范围0~0xFF。
u8FgAlpha	前景Alpha， Alpha bit为1时对应的Alpha值，取值范围0~0xFF。
