MI NIR API
REVISION HISTORY¶
| Revision No. | Description |
Date |
|---|---|---|
| 0.1 | 08/20/2021 | |
| 0.2 | 01/04/2022 |
1. API 参考¶
1.1. 概述¶
NIR是SStar 通过VIS 和 NIR 采集的图像融合成新的图像，在黑暗环境下，既可以输出高质量彩色画面，又可以减少光污染。
1.2. 流程图¶
输入图像在dram中的格式见下面关键字的说明。
1.3. 关键说明¶

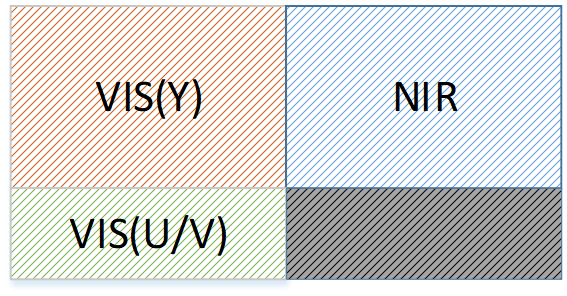

Input dram layout:
VIS: Visible可见光谱
NIR: near-infrared 近红外
Device: NIR硬件设备
Channel: NIR设备的通道，各个通道分时复用NIR 硬件
输入图像格式: YUV420SP
输出图像格式: YUV420SP
输入分辨率:
Muffin：最大支持 2688 x 1520。支持输入图像宽度8Pixel对齐，Stride 16 对齐。
输出分辨率: 跟输入分辨率一致
2. 功能模块API¶
如下是MI NIR模块的用户接口。
| API名 | 功能 |
|---|---|
| 系统功能类 | |
| MI_NIR_CreateDevice | 创建NIR Device 设备 |
| MI_NIR_DestroyDevice | 销毁NIR Device 设备 |
| MI_NIR_CreateChannel | 创建 NIR Channel 通道 |
| MI_NIR_DestroyChannel | 销毁NIR Channel 通道 |
| MI_NIR_SetChnParam | 配置NIR Channel 通道属性 |
| MI_NIR_GetChnParam | 获取NIR Channel 通道属性 |
| MI_NIR_StartChannel | 启用NIR Channel 通道 |
| MI_NIR_StopChannel | 禁用NIR Channel 通道 |
2.1. MI_NIR_CreateDevice¶
-
功能
创建NIR 设备。
-
语法
MI_S32 MI_NIR_CreateDevice(MI_NIR_DEV DevId, MI_NIR_DevAttr_t *pstDevAttr);
-
形参
参数名称 描述 输入/输出 DevId Device ID, 对应NIR Device ID 输入 pstDevAttr Device 设备属性，静态参数 输入 -
返回值
-
MI_SUCCESS(0)：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_nir.h
-
库文件：libmi_nir.a / libmi_nir.so
-
-
注意
- 目前只支持DevId =0。
-
举例
NIR初始化设置，以及退出范例
MI_NIR_DEV NIRDevId =0; MI_NIR_CHANNEL NIRChnId =0; MI_NIR_DevAttr_t stDevAttr = {0}; MI_NIR_ChnAttr_t stChnAttr = {}; stChnAttr.eMode= E_MI_NIR_MODE_NORMAL ; //设置CHN 动态参数 MI_NIR_CreateDevice(NIRDevId, &stDevAttr); MI_NIR_CreateChannel(NIRDevId, NIRChnId, &stChnAttr)； MI_NIR_StartChannel(NIRDevId, NIRChnId)； /*销毁通道*/ MI_NIR_StopChannel(NIRDevId, NIRChnId); MI_NIR_DestroyChannel(NIRDevId,NIRChnId); MI_NIR_DestroyDevice(NIRDevId) -
相关主题
2.2. MI_NIR_DestroyDevice¶
-
功能
销毁NIR 设备。
-
语法
MI_S32 MI_NIR_DestroyDevice(MI_NIR_DEV DevId );
-
形参
参数名称 描述 输入/输出 DevId Device ID 输入 -
返回值
-
MI_SUCCESS(0)：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_nir.h
-
库文件：libmi_nir.a / libmi_nir.so
-
-
注意
- 目前只支持DevId =0。
-
举例
-
相关主题
2.3. MI_NIR_CreateChannel¶
-
功能
创建NIR Channel 通道。
-
语法
MI_S32 MI_NIR_CreateChannel(MI_NIR_DEV DevId , MI_NIR_CHANNEL ChnId, MI_NIR_ChannelAttr_t *pstChAttr);
-
形参
参数名称 描述 输入/输出 DevId Device ID 输入 ChnId Channel ID 输入 pstChAttr Channel 属性 输入 -
返回值
-
MI_SUCCESS(0)：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_nir.h
-
库文件：libmi_nir.a / libmi_nir.so
-
-
注意
-
目前只支持ChnId =0。
-
需要在MI_NIR_CreateDevice之后调用。
-
-
举例
-
相关主题
2.4. MI_NIR_DestroyChannel¶
-
功能
销毁NIR Channel 通道。
-
语法
MI_S32 MI_NIR_DestroyChannel(MI_NIR_DEV DevId, MI_NIR_CHANNEL ChnId);
-
形参
参数名称 描述 输入/输出 DevId Device ID 输入 ChnId Channel ID 输入 -
返回值
-
MI_SUCCESS(0)：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_nir.h
-
库文件：libmi_nir.a / libmi_nir.so
-
-
注意
-
目前只支持ChnId =0。
-
需要在MI_NIR_CreateDevice之后调用。
-
-
举例
-
相关主题
2.5. MI_NIR_SetChnParam¶
-
功能
设置NIR Channel 动态参数
-
语法
MI_S32 MI_NIR_SetChnParam(MI_NIR_DEV DevId, MI_NIR_CHANNEL ChnId, MI_NIR_ChnParam _t *pstChnParam);
-
形参
参数名称 描述 输入/输出 DevId Device ID 输入 ChnId Channel ID 输入 pstChnParam Channel 动态参数 输入 -
返回值
-
MI_SUCCESS(0)：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_nir.h
-
库文件：libmi_nir.a / libmi_nir.so
-
-
注意
-
目前只支持ChnId =0。
-
Device 和 channel 创建之后调用。
-
-
举例
MI_NIR_DEV NIRDevId =0; MI_NIR_CHANNEL NIRChnId =0; MI_NIR_ChnParam_t stChnParam = {}； MI_NIR_GetChnParam(NIRDevId , NIRChnId,& stChnParam); stChnParam.eMode= E_MI_NIR_MODE_NORMAL; //设置CHN 动态参数 MI_NIR_SetChnParam(NIRDevId , NIRChnId, & stChnParam); -
相关主题
2.6. MI_NIR_GetChnParam¶
-
功能
获取NIR Channel 动态参数
-
语法
MI_S32 MI_NIR_GetChnParam(MI_NIR_DEV DevId, MI_NIR_CHANNEL ChnId, MI_NIR_ChnParam *pstChnParam);
-
形参
参数名称 描述 输入/输出 DevId Device ID 输入 ChnId Channel ID 输入 pstChnParam Channel 动态参数 输出 -
返回值
-
MI_SUCCESS(0)：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_nir.h
-
库文件：libmi_nir.a / libmi_nir.so
-
-
举例
-
相关主题
2.7. MI_NIR_StartChannel¶
-
功能
启动NIR Channel。
-
语法
MI_S32 MI_NIR_StartChannel(MI_NIR_DEV DevId, MI_NIR_CHANNEL ChnId);
-
形参
参数名称 描述 输入/输出 DevId Device ID 输入 ChnId Channel ID 输入 -
返回值
-
MI_SUCCESS(0)：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_nir.h
-
库文件：libmi_nir.a / libmi_nir.so
-
-
注意
-
目前只支持ChnId =0。
-
Device 和 channel 创建之后调用。
-
-
举例
-
相关主题
2.8. MI_NIR_StopChannel¶
-
功能
禁用NIR Channel 通道。
-
语法
MI_S32 MI_NIR_StopChannel(MI_NIR_DEV DevId, MI_NIR_CHANNEL ChnId);
-
形参
参数名称 描述 输入/输出 DevId Device ID 输入 ChnId Channel ID 输入 -
返回值
-
MI_SUCCESS(0)：成功。
-
非0：失败，参照错误码。
-
-
依赖
-
头文件：mi_nir.h
-
库文件：libmi_nir.a / libmi_nir.so
-
-
举例
-
相关主题
3. 数据类型¶
相关数据类型、数据结构定义如下：
| 数据类型 | 定义 |
|---|---|
| MI_NIR_DEV | 定义NIR Device的类型 |
| MI_NIR_CHANNEL | 定义NIR Channel的类型 |
| MI_NIR_DevAttr_t | 定义NIR Device属性 |
| MI_NIR_Mode_e | 定义NIR 模式设定 |
| MI_NIR_ChnAttr_t | 定义NIR Channel的属性。 |
| MI_NIR_ChnParam_t | 定义NIR Channel的动态参数 |
3.1. MI_NIR_DEV¶
-
说明
定义NIR Device的类型。
-
定义
typedef MI_U32 MI_NIR_DEV
3.2. MI_NIR_CAHNNEL¶
-
说明
定义NIR channel的类型。
-
定义
typedef MI_U32 MI_NIR_CHANNEL
3.3. MI_NIR_DevAttr_t¶
-
说明
定义设备Device的属性。
-
定义
typedef struct MI_NIR_DevAttr_s { MI_U32 u32Reserved; } MI_NIR_DevAttr_t; -
成员
成员名称 描述 u32Reserved 保留数据
3.4. MI_NIR_Mode_e¶
-
说明
定义NIR模式, 表示NIR数据处理方式。
-
定义
typedef enum { E_MI_NIR_MODE_NORMAL, //normal E_MI_NIR_MODE_BYPASS_VIS, //bypass visible data E_MI_NIR_MODE_BYPASS_NIR, // bypass near-infrared data E_MI_NIR_MODE_INVALID, } MI_NIR_Mode_e; -
相关数据类型及接口
3.5. MI_NIR_ChnAttr_t¶
-
说明
定义NIR Channel的属性。
-
定义
typedef struct MI_NIR_ChnAttr_s { MI_NIR_Mode_e eMode; } MI_NIR_ChnAttr_t; -
成员
成员名称 描述 eMode 模式设定
3.6. MI_NIR_ChnParam_t¶
-
说明
定义NIR Channel的动态参数。
-
定义
typedef struct MI_NIR_ChnParam_s { MI_NIR_Mode_e eMode; } MI_NIR_ChnParam_t; -
成员
成员名称 描述 eMode 模式设定
4. 错误码¶
MI NIR模块错误码如下表所示：
| 错误码 | 宏定义 | 描述 |
|---|---|---|
| 0 | MI_NIR_RET_SUCCESS | 成功 |
| 0xA0272001 | MI_ERR_NIR_MOD_NOT_INIT | 模块未完成初始化 |
| 0xA0272002 | MI_ERR_NIR_DEV_ INVALID | Device超出合法范围 |
| 0xA0272003 | MI_ERR_NIR_NORESOURCE | NIR没有足够资源 |
| 0xA0272004 | MI_ERR_NIR_CHN_INVALID | Channel超出合法范围 |
| 0xA0272005 | MI_ERR_NIR_TIMEOUT | NIR 设备运行超时 |
| 0xA0272006 | MI_ERR_NIR_NOMEM | 分配内存失败 |
| 0xA0272007 | MI_ERR_NIR_NOTSUPPORT | 操作不支持 |
| 0xA0272008 | MI_ERR_NIR_BUSY | Channel 系统忙 |
| 0xA0272009 | MI_ERR_NIR_NOTREADY | 设备未完成初始化 |
| 0xA027200A | MI_ERR_NIR_NULL_PTR | 输入参数空指针错误 |
