MI MIPITX API

REVISION HISTORY¶

Revision No.	Description	Date
2.00	Initial release	12/16/2019
2.01	Added new API: MI_MipiTx_InitDev and MI_ MipiTx_DeInitDev	05/08/2020

1. 概述¶

1.1. 模块说明¶

将Dram数据通过MIPI接口协议发送出去。

1.2. 流程框图¶

2. API 参考¶

2.1. 功能模块API¶

API名	功能
MI_MipiTx_CreateChannel	创建一个MipiTx channel
MI_MipiTx_DestroyChannel	销毁一个MipiTx channel
MI_MipiTx_GetChannelAttr	获取MipiTx channel属性
MI_MipiTx_StartChannel	启用MipiTx channel
MI_MipiTx_StopChannel	禁用MipiTx channel
MI_MipiTx_SetTimingConfig	设置MipiTx 通道时序参数
MI_MipiTx_GetTimingConfig	获取MipiTx 通道时序参数
MI_MipiTx_InitDev	初始化MipiTx设备
MI_MipiTx_DeInitDev	反初始化MipiTx设备

2.2. MI_MipiTx_CreateChannel¶

描述

创建一个MipiTx channel。

语法

MI_S32 MI_MipiTx_CreateChannel(MI_U32 u32ChannelId, MI_MipiTx_ChannelAttr_t *pstMipiTxChAttr);

参数

参数名称 描述 输入/输出

u32ChannelId MipiTx channel号。输入

pstMipiTxChAttr MipiTx channel属性指针。输入
返回值
- 0：成功。
- 非0：失败，参照错误码。
需求
- 头文件：mi_mipitx.h、mi_mipitx_datatype.h
- 库文件：libmi_mipitx.a / libmi_mipitx.so
注意
- 不支持重复创建

举例

mipi tx 功能设置如下

MI_U32 u32ChnId = 0;
MI_MipiTx_ChannelAttr_t stMipiChnAttr;
memset(&stMipiChnAttr, 0x0, sizeof(MI_MipiTx_ChannelAttr_t));

stMipiChnAttr.eLaneNum = E_MI_MIPITX_LANE_NUM_4;
stMipiChnAttr.ePixFormat = E_MI_SYS_PIXEL_FRAME_YUV422_YUYV;
stMipiChnAttr.u32Dclk = 445500;
stMipiChnAttr.u8DCLKDelay = 0;
stMipiChnAttr.u32Width = 1920;
stMipiChnAttr.u32Height = 1080;
stMipiChnAttr.peChSwapType = NULL;

MI_MipiTx_CreateChannel(u32ChnId, &stMipiChnAttr);

MI_MipiTx_TimingConfig_t stTimingCfg;
memset(&stTimingCfg, 0x0, sizeof(MI_MipiTx_TimingConfig_t));

stTimingCfg.u8Lpx  = 0x07;
stTimingCfg.u8ClkHsPrpr = 0x08;
stTimingCfg.u8ClkZero = 0x20;
stTimingCfg.u8ClkHsPre = 0x01;
stTimingCfg.u8ClkHsPost = 0x10;
stTimingCfg.u8ClkTrail = 0x0a;
stTimingCfg.u8HsPrpr = 0x01;
stTimingCfg.u8HsZero = 0x0F;
stTimingCfg.u8HsTrail = 0X0A;

MI_MipiTx_SetTimingConfig(u32ChnId, &stTimingCfg);

MI_MipiTx_StartChannel(u32ChnId);

/****exit****/
MI_MipiTx_StopChannel(u32ChnId);
MI_MipiTx_DestroyChannel(u32ChnId);

注：

Dclk参数设置参考MI_MipiTx_ChannelAttr_t 中的注意；

Timing参数设置参考MI_MipiTx_TimingConfig_t中的注意。

相关主题

MI_MipiTx_DestroyChannel

2.3. MI_MipiTx_DestroyChannel¶

描述

销毁一个MipiTx channel。

语法

MI_S32 MI_MipiTx_DestroyChannel(MI_U32 u32ChannelId);

参数

参数名称 描述 输入/输出

u32ChannelId MipiTx channel号。输入
返回值
- 0：成功。
- 非0：失败，参照错误码。
需求
- 头文件：mi_mipitx.h、mi_mipitx_datatype.h
- 库文件：libmi_mipitx.a / libmi_mipitx.so
举例

请参见MI_MipiTx_CreateChannel
相关主题

MI_MipiTx_CreateChannel

2.4. MI_MipiTx_GetChannelAttr¶

描述

获取一个MipiTx channel属性.

语法

MI_S32 MI_MipiTx_GetChannelAttr(MI_U32 u32ChannelId, MI_MipiTx_ChannelAttr_t *pstMipiTxChAttr);

参数

参数名称 描述 输入/输出

u32ChannelId MipiTx channel号。输入

pstMipiTxChAttr MipiTx channel属性指针。输出
返回值
- 0：成功。
- 非0：失败，参照错误码。
需求
- 头文件：mi_mipitx.h、mi_mipitx_datatype.h
- 库文件：libmi_mipitx.a / libmi_mipitx.so
举例

请参见MI_MipiTx_CreateChannel
相关主题

MI_MipiTx_CreateChannel

2.5. MI_MipiTx_StartChannel¶

描述

启用MipiTx channel.

语法

MI_S32 MI_MipiTx_StartChannel(MI_U32 u32ChannelId);

参数

参数名称 描述 输入/输出

u32ChannelId MipiTx channel号。输入
返回值
- 0：成功。
- 非0：失败，参照错误码。
需求
- 头文件：mi_mipitx.h、mi_mipitx_datatype.h
- 库文件：libmi_mipitx.a / libmi_mipitx.so
举例

请参见MI_MipiTx_CreateChannel
相关主题

MI_MipiTx_StopChannel

2.6. MI_MipiTx_StopChannel¶

描述

禁用MipiTx channel.

语法

MI_S32 MI_MipiTx_StopChannel(MI_U32 u32ChannelId);

参数

参数名称 描述 输入/输出

u32ChannelId u32ChannelId号。输入
返回值
- 0：成功。
- 非0：失败，参照错误码。
需求
- 头文件：mi_mipitx.h、mi_mipitx_datatype.h
- 库文件：libmi_mipitx.a / libmi_mipitx.so
举例

请参见MI_MipiTx_CreateChannel
相关主题

MI_MipiTx_StartChannel

2.7. MI_MipiTx_SetTimingConfig¶

描述

设置MipiTx 通道时序参数。

语法

MI_S32 MI_MipiTx_SetTimingConfig(MI_U32 u32ChannelId, MI_MipiTx_TimingConfig_t *pstMipiTimingCfg);

参数

参数名称 描述 输入/输出

u32ChannelId MipiTx channel号。输入

pstMipiTimingCfg MipiTx 时序参数。输入
返回值
- 0：成功。
- 非0：失败，参照错误码。
需求
- 头文件：mi_mipitx.h、mi_mipitx_datatype.h
- 库文件：libmi_mipitx.a / libmi_mipitx.so
举例

请参见MI_MipiTx_CreateChannel
相关主题

MI_MipiTx_GetTimingConfig

2.8. MI_MipiTx_GetTimingConfig¶

描述

获取MipiTx 通道时序参数。

语法

MI_S32 MI_MipiTx_GetTimingConfig(MI_U32 u32ChannelId, MI_MipiTx_TimingConfig_t *pstMipiTimingCfg);

参数

参数名称 描述 输入/输出

u32ChannelId MipiTx channel号。输入

pstMipiTimingCfg MipiTx 时序参数输出
返回值
- 0：成功。
- 非0：失败，参照错误码。
需求
- 头文件：mi_mipitx.h、mi_mipitx_datatype.h
- 库文件：libmi_mipitx.a / libmi_mipitx.so
举例

请参见MI_MipiTx_CreateChannel
相关主题

MI_MipiTx_SetTimingConfig

2.9. MI_MipiTx_InitDev¶

描述

初始化MipiTx设备

语法

MI_S32 MI_MipiTx_InitDev(MI_MipiTx_InitParam_t *pstInitParam);

参数

参数名称 描述 输入/输出

pstInitParam 设备初始化参数。输入
返回值
- 0：成功。
- 非0：失败，参照错误码。
需求
- 头文件：mi_mipitx.h、mi_mipitx_datatype.h
- 库文件：libmi_mipitx.a / libmi_mipitx.so
注意

本接口必须和MI_MipiTx_DeInitDev成对使用，不可单独重复调用，否则返回失败。

2.10. MI_MipiTx_DeInitDev¶

描述

反初始化MipiTx设备
语法
```
MI_S32 MI_MipiTx_DeInitDev(void);
```
返回值
- 0：成功。
- 非0：失败，参照错误码。
需求
- 头文件：mi_mipitx.h、mi_mipitx_datatype.h
- 库文件：libmi_mipitx.a / libmi_mipitx.so
注意

此函数必须在初始化设备后调用，否则返回失败。

本接口必须和MI_MipiTx_InitDev成对使用，不可单独重复调用，否则返回失败。

3. Mipitx 数据类型¶

3.1. 数据类型定义¶

数据类型	定义
MI_MipiTx_TimingConfig_t	定义MipiTx Timing 参数类型
MI_MipiTx_LaneNum_e	定义MipiTx Lane num 的类型
MI_MipiTx_ChannelSwapType_e	定义Lane Id 顺序
MI_MipiTx_ChannelAttr_t	定义MipiTx Channel 通道属性
MI_MipiTx_InitParam_t	定义MipiTx设备初始化参数

3.2. MI_MipiTx_TimingConfig_t¶

说明

定义MipiTx Timing 参数类型。

定义

typedef struct MI_MipiTx_TimingConfig_s

{

    MI_U8 u8Lpx;

    MI_U8 u8ClkHsPrpr;

    MI_U8 u8ClkZero;

    MI_U8 u8ClkHsPre;

    MI_U8 u8ClkHsPost;

    MI_U8 u8ClkTrail;

    MI_U8 u8HsPrpr;

    MI_U8 u8HsZero;

    MI_U8 u8HsTrail;

} MI_MipiTx_TimingConfig_t;

成员

成员名称	描述
u8ClkHsPost	所有data lane进入低功耗模式后，Clock lane保持高速时钟状态时间，如图3-2中T_CLK-POST
u8ClkTrail	进入低功耗模式前Clock lane维持HS-0 时间，如图3-2 T_CLK-TRAIL
u8Lpx	低功耗模式Clock lane维持LP-01时间,如图3-2 T_LPX
u8ClkHsPrpr	低功耗模式Clock lane维持LP-00时间，如图3-2 T_CLK-PREPARE
u8ClkZero	进入高速模式前Clock lane维持HS-0时间,如图3-2 T_CLK-ZERO
u8ClkHsPre	Data传输之前Clock lane维持高速时钟时间,如图3-2 T_CLK-PRE
u8HsPrpr	Data 传输之前Data Lane维持LP-00时间, 如图3-1 T_HS-PREPARE
u8HsZero	Data 传输之前Data Lane维持HS-0时间, 如图3-1 T_HS-ZERO
u8HsTrail	Data 传输结束后Data Lane维持HS-0或HS-1,如图3-1 T_HS-TRAIL

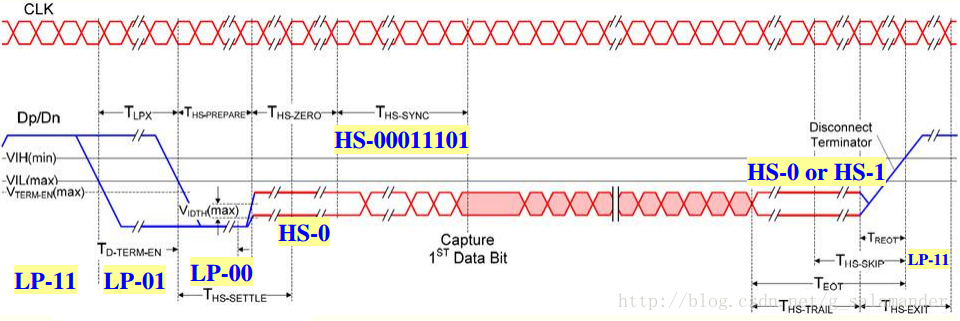

图3-1 由低功耗模式(LP)进入高速模式(HS)时序图

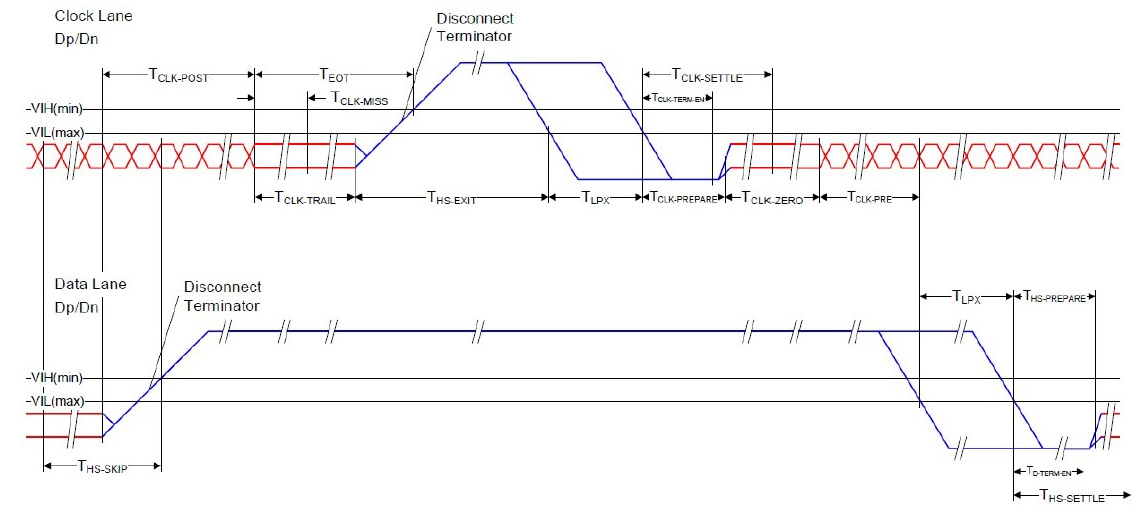

图3-2 由高速模式进入低功耗模式时序

注意事项

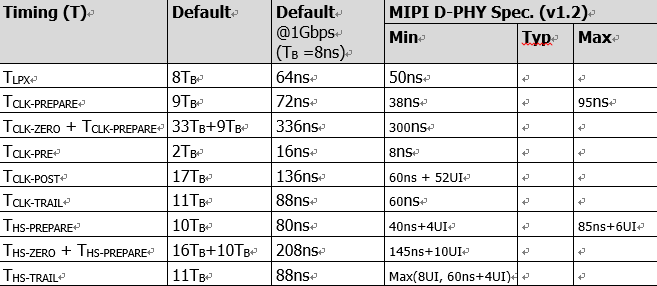

配置Timing可以参考上表，计算公式为Time=(R+1)*TB，其中Time对应上表Default列，R为所求项（对应结构体的值）。例如计算u8Lpx，已知Time=8，算得R=7，所以u8Lpx=7。
相关数据类型及接口

MI_MipiTx_SetTimingConfig

MI_MipiTx_GetTimingConfig

3.3. MI_MipiTx_LaneNum_e¶

说明

定义MipiTx Lane num 的类型。

定义

typedef enum

{

    E_MI_MIPITX_LANE_NUM_NONE = 0,

    E_MI_MIPITX_LANE_NUM_1    = 1,

    E_MI_MIPITX_LANE_NUM_2    = 2,

    E_MI_MIPITX_LANE_NUM_3    = 3,

    E_MI_MIPITX_LANE_NUM_4    = 4,

} MI_MipiTx_LaneNum_e;

注意事项

MipiTx 和RX 的 Lane Num 数量一定相等。
相关数据类型及接口

MI_MipiTx_ChannelAttr_t

3.4. MI_MipiTx_ChannelSwapType_e¶

说明

定义Lane Id 顺序。

定义

typedef enum

{

    E_MI_MIPITX_CH_SWAP_0,

    E_MI_MIPITX_CH_SWAP_1,

    E_MI_MIPITX_CH_SWAP_2,

    E_MI_MIPITX_CH_SWAP_3,

    E_MI_MIPITX_CH_SWAP_4,

} MI_MipiTx_ChannelSwapType_e;

注意事项

默认情况下lane0 CH0, lane1 CH1, lane2 CH2, lane3 CH3, Clk CH4对应。
相关数据类型及接口

MI_MipiTx_ChannelAttr_t

3.5. MI_MipiTx_ChannelAttr_t¶

说明

定义MipiTx Channel 通道属性。

定义

typedef struct
{
    MI_U32                          u32Width;
    MI_U32                          u32Height;
    MI_SYS_PixelFormat_e             ePixFormat;
    MI_MipiTx_LaneNum_e             eLaneNum;

    MI_U8                          u8DCLKDelay; ///<  DCLK Delay
    MI_U32                         u32Dclk;     ///<  DCLK ( Htt * Vtt * Fps)

    MI_MipiTx_ChannelSwapType_e    *peChSwapType;  ///< all lane order swap
}MI_MipiTx_ChannelAttr_t;

成员

成员名称	描述
u32Width	传输数据水平大小
u32Height	传输数据垂直大小
ePixFormat	传输数据像素格式
enLaneNum	传输数据通道数量
u8DCLKDelay	传输数据时钟偏移
u32Dclk	传输数据时钟
peChSwapType	Lane id 排列顺序

注意事项
- ePixFormat当前只支持YUV422和RAW8格式。
- u32Dclk = width*1.2*height*1.2*Fps*bit/LaneNum，单位HZ。Dclk 有4个档位：100M~200M, 200M~400M, 400M~800M, 800M~1500M。
- u8DCLKDelay默认为0，不需要设置，预防以后调整时钟偏移
- 当peChSwapType == NULL时，chn 0~4和lane 0~4默认依次对应。否则，peChSwapType需要指定对应于每个CHN的lane Id。
相关数据类型及接口

MI_MipiTx_CreateChannel

3.6. MI_MipiTx_InitParam_t¶

说明

MipiTx设备初始化参数。

定义

typedef struct MI_MipiTx_InitParam_s

{

    MI_U32 u32DevId;

    MI_U8 *u8Data;

} MI_MipiTx_InitParam_t;

成员

成员名称描述

u32DevId 设备ID

u8Data 数据buffer指针
相关数据类型及接口

MI_MipiTx_InitDev

4. 错误码¶

错误代码	宏定义	描述
0xA01E1016	MI_ERR_MIPITX_CHN_HAVECREATE	通道已经创建
0xA01E1002	MI_ERR_MIPITX_CHNID_INVALID	Channel Id非法
0xA01E1014	MI_ERR_MIPITX_CHN_NOTSTOP	通道没有停止
0xA01E1003	MI_ERR_MIPITX_ILLEGAL_PARAM	非法参数
0xA01E2004	MI_ERR_MIPITX_RUNFAIL	功能执行失败
0xA01E2006	MI_ERR_MIPITX_NULL_PTR	输入参数空指针错误
