MI NIR IQ API

REVISION HISTORY¶

Revision No.	Description	Date
0.1	Initial release	01/20/2022
0.2	Add IQ API and releated datatype	02/11/2022
0.3	Add Load IQ bin file API and releated data type	03/07/2022

1. API参考¶

1.1. 概述¶

NIR是SStar 通过VIS 和 NIR 采集的图像融合成新的图像，在黑暗环境下，既可以输出高质量彩色画面，又可以减少光污染。

1.2. 流程图¶

输入图像在dram中的格式见下面关键字的说明。

1.3. 关键说明¶

Input dram layout:

VIS: Visible可见光谱

NIR: near-infrared 近红外

Device: NIR硬件设备

Channel: NIR设备的通道，各个通道分时复用NIR 硬件

输入图像格式: YUV420SP

输出图像格式: YUV420SP

输入分辨率:

Muffin：最大支持 2688 x 1520。支持输入图像宽度8Pixel对齐，Stride 16 对齐。

输出分辨率: 跟输入分辨率一致

2. 功能模块API¶

如下是MI NIR IQ模块的用户接口。

API名	功能
系统功能类
MI_NIR_IQ_SetBlendingSaturation	配置VIS/NIR混合饱和度
MI_NIR_IQ_GetBlendingSaturation	获取VIS/NIR混合饱和度
MI_NIR_IQ_SetContrast	配置NIR功能的对比度
MI_NIR_IQ_GetContrast	获取NIR功能的对比度
MI_NIR_IQ_SetSaturation	配置NIR功能的饱和度
MI_NIR_IQ_GetSaturation	获取NIR功能的饱和度
MI_NIR_IQ_SetWeight	配置NIR功能VIS/NIR比例权重决策
MI_NIR_IQ_GetWeight	获取NIR功能VIS/NIR比例权重决策
MI_NIR_IQ_ApiCmdLoadBinFile	加载IQ bin

2.1. MI_NIR_IQ_SetBlendingSaturation¶

功能

配置VIS/NIR混合饱和度。

语法

MI_S32 MI_NIR_IQ_SetBlendingSaturation(MI_U32 DevId, MI_U32 ChnId, MI_NIR_IQ_BlendingSaturationAttr_t *data);

形参

参数名称描述输入/输出

DevId Device ID 输入

ChnId Channel ID 输入

*data 混合饱和度参数的指针输入
返回值
- MI_NIR_OK(0)：成功。
- 非0：失败，参照错误码。
依赖
- 头文件：mi_nir_iq.h
- 库文件：libmi_nir.a / libmi_nir.so
Related APIs

MI_NIR_IQ_GetBlendingSaturation

2.2. MI_NIR_IQ_GetBlendingSaturation¶

功能

获取VIS/NIR混合饱和度。

语法

MI_S32 MI_NIR_IQ_GetBlendingSaturation (MI_U32 DevId, MI_U32 ChnId, MI_NIR_IQ_BlendingSaturationAttr_t *data);

形参

参数名称 描述 输入/输出

DevId Device ID 输入

ChnId Channel ID 输入

*data 混合饱和度参数的指针输出
返回值
- MI_NIR_OK(0)：成功。
- 非0：失败，参照错误码。
依赖
- 头文件：mi_nir_iq.h
- 库文件：libmi_nir.a / libmi_nir.so
Related APIs

MI_NIR_IQ_SetBlendingSaturation

2.3. MI_NIR_IQ_SetContrast¶

功能

配置NIR功能的对比度。

语法

MI_S32 MI_NIR_IQ_SetContrast(MI_U32 DevId, MI_U32 ChnId,
MI_NIR_IQ_ContrastAttr_t *data);

形参

参数名称 描述 输入/输出

DevId Device ID 输入

ChnId Channel ID 输入

*data 对比度参数的指针输入
返回值
- MI_NIR_OK(0)：成功。
- 非0：失败，参照错误码。
依赖
- 头文件：mi_nir_iq.h
- 库文件：libmi_nir.a / libmi_nir.so
注意

Muffin：不支持接口
Related APIs

MI_NIR_IQ_GetContrast

2.4. MI_NIR_IQ_GetContrast¶

功能

获取NIR功能的对比度。

语法

MI_S32 MI_NIR_IQ_GetContrast(MI_U32 DevId, MI_U32 ChnId,
MI_NIR_IQ_ContrastAttr_t *data);

形参

参数名称 描述 输入/输出

DevId Device ID 输入

ChnId Channel ID 输入

*data 对比度参数的指针输出
返回值
- MI_NIR_OK(0)：成功。
- 非0：失败，参照错误码。
依赖
- 头文件：mi_nir_iq.h
- 库文件：libmi_nir.a / libmi_nir.so
注意

Muffin：不支持接口
Related APIs

MI_NIR_IQ_SetContrast

2.5. MI_NIR_IQ_SetSaturation¶

功能

配置NIR功能的饱和度

语法

MI_S32 MI_NIR_IQ_SetSaturation (MI_U32 DevId, MI_U32 ChnId, [MI_NIR_IQ_SaturationAttr_t *data);

形参

参数名称 描述 输入/输出

DevId Device ID 输入

ChnId Channel ID 输入

*data 饱和度参数的指针输入
返回值
- MI_NIR_OK(0)：成功。
- 非0：失败，参照错误码。
依赖
- 头文件：mi_nir_iq.h
- 库文件：libmi_nir.a / libmi_nir.so
注意

Muffin：不支持接口
Related APIs

MI_NIR_IQ_GetSaturation

2.6. MI_NIR_IQ_GetSaturation¶

功能

获取NIR功能的饱和度

语法

MI_S32 MI_NIR_IQ_GetSaturation (MI_U32 DevId, MI_U32 ChnId, [MI_NIR_IQ_SaturationAttr_t *data);

形参

参数名称 描述 输入/输出

DevId Device ID 输入

ChnId Channel ID 输入

*data 饱和度参数的指针输出
返回值
- MI_NIR_OK(0)：成功。
- 非0：失败，参照错误码。
依赖
- 头文件：mi_nir_iq.h
- 库文件：libmi_nir.a / libmi_nir.so
注意

Muffin：不支持接口
Related APIs

MI_NIR_IQ_SetSaturation

2.7. MI_NIR_IQ_SetWeight¶

功能

配置NIR功能VIS/NIR比例权重决策。

语法

MI_S32 MI_NIR_IQ_SetWeight (MI_U32 DevId, MI_U32 ChnId,
MI_NIR_IQ_WeightAttr_t *data);

形参

参数名称 描述 输入/输出

DevId Device ID 输入

ChnId Channel ID 输入

*data VIS/NIR比例权重决策的指针输入
返回值
- MI_NIR_OK(0)：成功。
- 非0：失败，参照错误码。
依赖
- 头文件：mi_nir_iq.h
- 库文件：libmi_nir.a / libmi_nir.so
Related APIs

MI_NIR_IQ_GetWeight

2.8. MI_NIR_IQ_GetWeight¶

功能

获取NIR功能VIS/NIR比例权重决策。

语法

MI_S32 MI_NIR_IQ_GetWeight (MI_U32 DevId, MI_U32 ChnId,
MI_NIR_IQ_WeightAttr_t *data);

形参

参数名称 描述 输入/输出

DevId Device ID 输入

ChnId Channel ID 输入

*data VIS/NIR比例权重决策的指针输出
返回值
- MI_NIR_OK(0)：成功。
- 非0：失败，参照错误码。
依赖
- 头文件：mi_nir_iq.h
- 库文件：libmi_nir.a / libmi_nir.so
Related APIs

MI_NIR_IQ_SetWeight

2.9. MI_NIR_IQ_ApiCmdLoadBinFile¶

功能

加载IQ bin。

语法

MI_S32 MI_NIR_IQ_ApiCmdLoadBinFile(MI_U32 DevId, MI_U32 Channel,
char *filepath, MI_U32 user_key);

形参

参数名称 描述 输入/输出

DevId Device ID 输入

Channel Channel ID 输入

filepath IQ bin文件的路径输入

user_key 客户的key 输入
返回值
- MI_NIR_OK(0)：成功。
- 非0：失败，参照错误码。
依赖
- 头文件：mi_nir_iq.h
- 库文件：libmi_nir.a / libmi_nir.so

3. 数据类型¶

相关数据类型、数据结构定义如下：

数据类型	定义
MI_NIR_IQ_Bool_e	布尔值的枚举结构体
MI_NIR_IQ_OpType_e	工作模式的枚举结构体
MI_NIR_IQ_BlendingSaturationGain_t	设定NIR混合饱和度的增益参数结构体
MI_NIR_IQ_BlendingSaturationCurve_t	设定NIR混合饱和度的曲线参数结构体
MI_NIR_IQ_BlendingSaturationParam_t	设定NIR混合饱和度的参数结构体
MI_NIR_IQ_BlendingSaturationAutoAttr_t	设定NIR混合饱和度的自动模式属性结构体
MI_NIR_IQ_BlendingSaturationManualAttr_t	设定NIR混合饱和度的手动模式属性结构体
MI_NIR_IQ_BlendingSaturationAttr_t	设定NIR 混合饱和度的类型结构体
MI_NIR_IQ_ContrastParam_t	设定NIR 对比度的参数结构体
MI_NIR_IQ_ContrastAutoAttr_t	设定NIR对比度的自动模式属性结构体
MI_NIR_IQ_ContrastManualAttr_t	设定NIR对比度的手动模式属性结构体
MI_NIR_IQ_ContrastAttr_t	设定NIR 对比度的类型结构体
MI_NIR_IQ_SaturationParam_t	设定NIR饱和度的参数结构体
MI_NIR_IQ_SaturationAutoAttr_t	设定NIR饱和度的自动模式属性结构体
MI_NIR_IQ_SaturationManualAttr_t	设定NIR饱和度的手动模式属性结构体
MI_NIR_IQ_SaturationAttr_t	设定NIR 饱和度的类型结构体
MI_NIR_IQ_WeightParam_t	设定VIS/NIR比例权重决策的参数结构体
MI_NIR_IQ_WeightAutoAttr_t	设定VIS/NIR比例权重决策的自动模式属性结构体
MI_NIR_IQ_WeightManualAttr_t	设定VIS/NIR比例权重决策的手动模式属性结构体

| MI_NIR_IQ_WeightAttr_t | 设定VIS/NIR比例权重决策的类型结构体 |

3.1. MI_NIR_IQ_Bool_e¶

说明

布尔值的枚举结构体。

定义

typedef enum

{

    E_NIR_IQ_FALSE = 0,

    E_NIR_IQ_TRUE = !E_NIR_IQ_FALSE,

    E_NIR_IQ_BOOL_MAX

} MI_NIR_IQ_Bool_e;

成员

成员名称描述

E_NIR_IQ_FALSE 布尔值等于0

E_NIR_IQ_TRUE 布尔值等于0

E_NIR_IQ_BOOL_MAX 判断布尔值列举的最大值

3.2. MI_NIR_IQ_OpType_e¶

说明

工作模式的枚举结构体。

定义

typedef enum

{

    E_NIR_IQ_OP_TYP_AUTO  = 0,

    E_NIR_IQ_OP_TYP_MANUAL = !E_NIR_IQ_OP_TYP_AUTO,

    E_NIRNIR_IQ_OP_TYP_MODE_MAX

} MI_NIR_IQ_OpType_e;

成员

成员名称描述

E_NIR_IQ_OP_TYP_AUTO 自动工作模式

E_NIR_IQ_OP_TYP_MANUAL 手动工作模式

E_NIR_IQ_OP_TYP_MODE_MAX 判断工作模式枚举的最大值

3.3. MI_NIR_IQ_BlendingSaturationGain_t¶

说明

设定混合饱和度的增益参数结构体。

定义

typedef struct MI_NIR_IQ_BlendingSaturationGain_s

{

    MI_U8 u8YGain; // 0~255

    MI_U8 u8MaxUVRatio;

} MI_NIR_IQ_BlendingSaturationGain_t;

成员

成员名称	描述
u8YGain	VIS和NIR 混合时，亮度增益设定，u8YGain 值越小，VIS比例也高颜色越接近VIS颜色取值范围：0~255
u8MaxUVRatio	设置最大UV gain 值取值范围：0~255

注意事项

Muffin: 支持增益调整。

3.4. MI_NIR_IQ_BlendingSaturationCurve_t¶

说明

设定混合饱和度的曲线参数结构体。

定义

typedef struct MI_NIR_IQ_BlendingSaturationCurve_s

{

    MI_U16 u16CurveX[BLEND_SAT_X_NUM];

    MI_U16 u16CurveY[BLEND_SAT_Y_NUM];

} MI_NIR_IQ_BlendingSaturationCurve_t;

成员

成员名称	描述
u16CurveX	Blending Saturation Curve 的横坐标，每个值代表每格间隔，以2的幂次叠加，代表亮度值. BLEND_SAT_X_NUM = 8. 取值范围：0~11
u16CurveY	Blending Saturation Curve 的的纵坐标，值越大，VIS比例也高颜色越接近VIS颜色。BLEND_SAT_Y_NUM = 9. 取值范围：0_7:04095; 8:-2048~2047

注意事项

Muffin：不支持

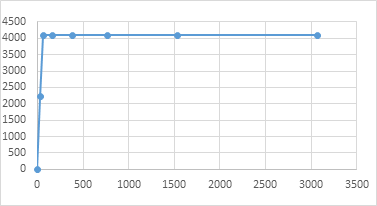

举例

u16CurveX[BLEND_SAT_X_NUM ] = {5,5,7,6,8,9,10,11}

u16CurveY[BLEND_SAT_Y_NUM ] = {0,2220,4095,4095,4095,4095,4095,4095,4095}

上面的曲线表示在X>64 以后，混合饱和度基本上接近VIS的饱和度

3.5. MI_NIR_IQ_BlendingSaturationParam_t¶

说明

设定混合饱和度的参数结构体。

定义

typedef struct MI_NIR_IQ_BlendingSaturationParam_s

{

    union

    {

        MI_NIR_IQ_BlendingSaturationGain_t stBlendingSatgain；

        MI_NIR_IQ_BlendingSaturationCurve_t stBlendingSatLut;

    }

} MI_NIR_IQ_BlendingSaturationParam_t;

成员

成员名称描述

stBlendingSatGain 混合饱和度增益参数

stBlendingSatLut 混合饱和度曲线参数
注意事项

Muffin：支持增益参数调整，不支持曲线调整,

3.6. MI_NIR_IQ_BlendingSaturationAutoAttr_t¶

说明

设定NIR混合饱和度的自动模式属性结构体。

定义

typedef struct BlendingSaturationAutoAttr_s

{

    MI_NIR_IQ_BlendingSaturationParam_t stParaAPI[MI_NIR_AUTO_NUM];

} BlendingSaturationAutoAttr_t;

成员

成员名称描述

stParaAPI[MI_NIR_AUTO_NUM]; 自动模式属性结构体，MI_NIR_AUTO_NUM = 16 ，该数组的16个值分别对应在不同增益下得设定值

3.7. MI_NIR_IQ_BlendingSaturationManualAttr_t¶

说明

设定NIR混合饱和度的手动模式属性结构体。

定义

typedef struct MI_NIR_IQ_BlendingSaturationManualAttr_s

{

    MI_NIR_IQ_BlendingSaturationParam_t stParaAPI;

} MI_NIR_IQ_BlendingSaturationManualAttr_t;

成员

成员名称描述

stParaAPI; 手动模式属性结构体

3.8. MI_NIR_IQ_BlendingSaturationAttr_t¶

说明

设定NIR 混合饱和度的类型结构体。

定义

typedef struct MI_NIR_IQ_BlendingSaturationAttr_s

{
    MI_NIR_IQ_Bool_e  bEnable;

    MI_NIR_IQ_OpType_e  enOpType;

    MI_NIR_IQ_BlendingSaturationAutoAttr_t  stAuto;

    MI_NIR_IQ_BlendingSaturationManualAttr_t  stManual;

} MI_NIR_IQ_BlendingSaturationAttr_t;

成员

成员名称	描述
bEnable	设置NIR混合饱和度的布尔值关闭：E_NIR_IQ_FALSE = 0 开启：E_NIR_IQ_TRUE = 1
enOpType	设定NIR混合饱和度的工作模式自动模式：E_NIR_IQ_OP_TYP_AUTO =0 手动模式：E_NIR_IQ_OP_TYP_MANUAL =1
stAuto	设置NIR 混合饱和度的自动模式结构体
stManual	设置NIR 混合饱和度的手动模式结构

相关数据类型及接口

MI_NIR_IQ_SetBlendingSaturation

MI_NIR_IQ_GetBlendingSaturation

3.9. MI_NIR_IQ_ContrastParam_t¶

说明

设定Contrast 的参数结构体。

定义

typedef struct MI_NIR_IQ_ContrastParam_s

{

    MI_U16 u16ContrastThe;

    MI_U16 u16ContrastMin;

    MI_U16 u16CurveX[CONTRAST_X_NUM];

    MI_U16 u16CurveY[CONTRAST_Y_NUM];

} MI_NIR_IQ_ContrastParam_t;

成员

成员名称	描述
u16ContrastThe	NIR对比度权重设置的阈值，取值范围： 0~4095
u16ContrastMin	NIR对比度权重设置的最小值，取值范围： 0~4095
u16CurveX[CONTRAST_X_NUM]	对比度调整曲线的横坐标，每个值代表每格间隔，以2的幂次叠加，代表NIR与 NIR 差的绝对值. CONTRAST_X_NUM = 8. 取值范围：0~11
u16CurveY[CONTRAST_Y_NUM]	对比度调整曲线的纵坐标，参数的值越小，NIR权重越小，越保留VIS 对比度，同时有可能造成融合画面的细节减少. CONTRAST_Y_NUM = 9. 取值范围：0 ~ 6142

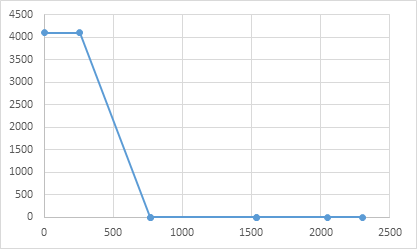

举例

u16CurveX[CONTRAST_X_NUM ] = 8,9,10,9,10,9,8,11;

u16CurveX[CONTRAST_Y_NUM ] = 4095,4095,0,0,0,0,0,0,0;

X < 256, 不改变NIR input的权重

X > 765, 将NIR input 减低最低，主要以VIS 对比度为主

3.10. MI_NIR_IQ_ContrastAutoAttr_t¶

说明

设定NIR对比度的自动模式属性结构体。

定义

typedef struct MI_NIR_IQ_ContrastAutoAttr_s

{

    MI_NIR_IQ_ContrastParam_t stParaAPI[MI_NIR_AUTO_NUM];

} MI_NIR_IQ_ContrastAutoAttr_t;

成员

成员名称描述

stParaAPI[MI_NIR_AUTO_NUM]; 自动模式属性结构体，MI_NIR_AUTO_NUM = 16 ，该数组的16个值分别对应在不同增益下得设定值

3.11. MI_NIR_IQ_ContrastManualAttr_t¶

说明

设定NIR对比度的手动模式属性结构体。

定义

typedef struct MI_NIR_IQ_ContrastManualAttr_s

{

    MI_NIR_IQ_ContrastParam_t stParaAPI;

} MI_NIR_IQ_ContrastManualAttr_t;

成员

成员名称描述

stParaAPI; 手动模式属性结构体

3.12. MI_NIR_IQ_ContrastAttr_t¶

说明

设定NIR contrast的类型结构体。

定义

typedef struct MI_NIR_IQ_ContrastAttr_s

{

    MI_NIR_IQ_Bool_e  bEnable;

    MI_NIR_IQ_OpType_e  enOpType;

    MI_NIR_IQ_ContrastAutoAttr_t  stAuto;

    MI_NIR_IQ_ContrastManualAttr_t  stManual;

} MI_NIR_IQ_ContrastAttr_t;

成员

成员名称	描述
bEnable	设置NIR 对比度的布尔值关闭：E_NIR_IQ_FALSE = 0 开启：E_NIR_IQ_TRUE = 1
enOpType	设定NIR对比度的工作模式自动模式：E_NIR_IQ_OP_TYP_AUTO =0 手动模式：E_NIR_IQ_OP_TYP_MANUAL =1
stAuto	设置NIR 对比度的自动模式结构体
stManual	设置NIR 对比度的手动模式结构

相关数据类型及接口

MI_NIR_IQ_SetContrast

MI_NIR_IQ_GetContrast

3.13. MI_NIR_IQ_SaturationParam_t¶

说明

设定饱和度的参数结构体。

定义

typedef struct MI_NIR_IQ_SaturationParam_s

{

    MI_U16 u16SatConf;

    MI_U16 u16CurveX[SAT_X_NUM];

    MI_U16 u16CurveY[SAT_Y_NUM];

} MI_NIR_IQ_SaturationParam_t;

成员

成员名称	描述
u16SatConf	饱和度配置常量，值越大，颜色越饱和，同时也会带出多的色噪。取值范围：0 ~ 6142
u16CurveX[SAT_X_NUM]	饱和度调整曲线的横坐标，每个值代表每格间隔，以2的幂次叠加，代表亮度. SAT_X_NUM = 8。取值范围：0~11
u16CurveY[SAT_Y_NUM]	饱和度调整曲线的纵坐标，值越大，颜色越饱和，同时有可能带出多的色噪. SAT_Y_NUM = 9。取值范围：0 ~ 6142

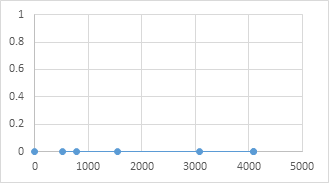

举例

u16CurveX = 8,8,9,10,11,11,11,11

u16CurveY = 0,0,0,0,0,0,0,0,0

上图表示将饱和度权重降到最低。

3.14. MI_NIR_IQ_SaturationAutoAttr_t¶

说明

设定NIR饱和度的自动模式属性结构体。

定义

typedef struct MI_NIR_IQ_SaturationManualAttr_s

{

    MI_NIR_IQ_SaturationParam_t stParaAPI[MI_NIR_AUTO_NUM];

} MI_NIR_IQ_SaturationManualAttr_t;

成员

成员名称描述

stParaAPI[MI_NIR_AUTO_NUM]; 自动模式属性结构体，MI_NIR_AUTO_NUM = 16 ，该数组的16个值分别对应在不同增益下得设定值

3.15. MI_NIR_IQ_SaturationManualAttr_t¶

说明

设定NIR饱和度的手动模式属性结构体。

定义

typedef struct MI_NIR_IQ_SaturationManualAttr_s

{

    MI_NIR_IQ_SaturationParam_t stParaAPI;

} MI_NIR_IQ_SaturationManualAttr_t;

成员

成员名称描述

stParaAPI; 手动模式属性结构体

3.16. MI_NIR_IQ_SaturationAttr_t¶

说明

设定NIR 饱和度的类型结构体。

定义

typedef struct MI_NIR_IQ_SaturationAttr_s

{

    MI_NIR_IQ_Bool_e  bEnable;

    MI_NIR_IQ_OpType_e  enOpType;

    MI_NIR_IQ_SaturationAutoAttr_t  stAuto;

    MI_NIR_IQ_SaturationManualAttr_t  stManual;

} MI_NIR_IQ_SaturationAttr_t;

成员

成员名称	描述
bEnable	设置NIR饱和度的布尔值关闭：E_NIR_IQ_FALSE = 0 开启：E_NIR_IQ_TRUE = 1
enOpType	设定NIR饱和度的工作模式自动模式：E_NIR_IQ_OP_TYP_AUTO = 0 手动模式：E_NIR_IQ_OP_TYP_MANUAL = 1
stAuto	设置NIR 饱和度的自动模式结构体
stManual	设置NIR 饱和度的手动模式结构

相关数据类型及接口

MI_NIR_IQ_SetSaturation

MI_NIR_IQ_GetSaturation

3.17. MI_NIR_IQ_WeightParam_t¶

说明

设定VIS/NIR比例权重决策的参数结构体。

定义

typedef struct MI_NIR_IQ_WeightParam_s

{

    MI_U16 u16VisCurveX[WEIGHT_X_NUM];

    MI_U16 u16VisCurveY[WEIGHT_Y_NUM];

    MI_U16 u16NirCurveX[WEIGHT_X_NUM];

    MI_U16 u16NirCurveY[WEIGHT_Y_NUM];

} MI_NIR_IQ_WeightParam_t;

成员

成员名称	描述
u16VisCurveX[WEIGHT_X_NUM]	VIS决策权重曲线的横坐标,每个值代表每格间隔，以2的幂次叠加，代表亮度 . WEIGHT_X_NUM = 13. 取值范围： 0~11
u16VisCurveY[WEIGHT_Y_NUM]	VIS决策权重曲线的纵坐标，VIS的噪声水平权重，参数值越大，VIS 权重越高。WEIGHT_Y_NUM = 14. 取值范围：0~0xFFFF；
u16NirCurveX[WEIGHT_X_NUM]	NIR决策权重曲线的横坐标,每个值代表每格间隔，以2的幂次叠加，代表亮度. WEIGHT_X_NUM = 13. 取值范围：0~11
u16NirCurveY[WEIGHT_Y_NUM]	NIR决策权重曲线的纵坐标，NIR的噪声水平权重，参数值越大，NIR权重越高。WEIGHT_Y_NUM = 14. 取值范围：0~0xFFFF；

3.18. MI_NIR_IQ_WeightAutoAttr_t¶

说明

设定VIS/NIR比例权重决策的自动模式属性结构体。

定义

typedef struct MI_NIR_IQ_WeightAutoAttr_s

{

    MI_NIR_IQ_WeightParam_t stParaAPI[MI_NIR_AUTO_NUM];

} MI_NIR_IQ_WeightAutoAttr_t;

成员

成员名称描述

stParaAPI[MI_NIR_AUTO_NUM]; 自动模式属性结构体，MI_NIR_AUTO_NUM = 16 ，该数组的16个值分别对应在不同增益下得设定值

3.19. MI_NIR_IQ_WeightManualAttr_t¶

说明

设定VIS/NIR比例权重决策的手动模式属性结构体。

定义

typedef struct MI_NIR_IQ_WeightManualAttr_s

{

    MI_NIR_IQ_WeightParam_t stParaAPI;

} MI_NIR_IQ_WeightManualAttr_t;

成员

成员名称描述

stParaAPI; 手动模式属性结构体

3.20. MI_NIR_IQ_WeightAttr_t¶

说明

设定VIS/NIR比例权重决策的类型结构体。

定义

typedef struct MI_NIR_IQ_WeightAttr_s

{

    MI_NIR_IQ_Bool_e  bEnable;

    MI_NIR_IQ_OpType_e  enOpType;

    MI_NIR_IQ_WeightAutoAttr_t  stAuto;

    MI_NIR_IQ_WeightManualAttr_t  stManual;

} MI_NIR_IQ_WeightAttr_t;

成员

成员名称	描述
bEnable	设置VIS/NIR比例权重决策的布尔值关闭：E_NIR_IQ_FALSE = 0 开启：E_NIR_IQ_TRUE = 1
enOpType	设定VIS/NIR比例权重决策的工作模式自动模式：E_NIR_IQ_OP_TYP_AUTO = 0 手动模式：E_NIR_IQ_OP_TYP_MANUAL = 1
stAuto	设置VIS/NIR比例权重决策的自动模式结构体
stManual	设置VIS/NIR比例权重决策的手动模式结构体

Related data type and interface

MI_NIR_IQ_SetWeight

MI_NIR_IQ_GetWeight

4. 错误码¶

MI NIR模块错误码如下表所示：

错误码	宏定义	描述
0	MI_NIR_OK	成功
-1	MI_NIR_ERR	失败
0xA0272001	MI_ERR_NIR_MOD_NOT_INIT	模块未完成初始化
0xA0272002	MI_ERR_NIR_DEV_ INVALID	Device超出合法范围
0xA0272003	MI_ERR_NIR_NORESOURCE	NIR没有足够资源
0xA0272004	MI_ERR_NIR_CHN_INVALID	Channel超出合法范围
0xA0272005	MI_ERR_NIR_TIMEOUT	NIR 设备运行超时
0xA0272006	MI_ERR_NIR_NOMEM	分配内存失败
0xA0272007	MI_ERR_NIR_NOTSUPPORT	操作不支持
0xA0272008	MI_ERR_NIR_BUSY	Channel 系统忙
0xA0272009	MI_ERR_NIR_NOTREADY	设备未完成初始化
0xA027200A	MI_ERR_NIR_NULL_PTR	输入参数空指针错误
0xA027200B	MI_ERR_NIR_CHN_NOT_CREATE	Channel没有创建

参数名称	描述	输入/输出
DevId	Device ID	输入
ChnId	Channel ID	输入
*data	混合饱和度参数的指针	输入

成员名称	描述
E_NIR_IQ_FALSE	布尔值等于0
E_NIR_IQ_TRUE	布尔值等于0
E_NIR_IQ_BOOL_MAX	判断布尔值列举的最大值

成员名称	描述
E_NIR_IQ_OP_TYP_AUTO	自动工作模式
E_NIR_IQ_OP_TYP_MANUAL	手动工作模式
E_NIR_IQ_OP_TYP_MODE_MAX	判断工作模式枚举的最大值

成员名称	描述
stBlendingSatGain	混合饱和度增益参数
stBlendingSatLut	混合饱和度曲线参数
