ISP API Tuning SOP

REVISION HISTORY

Revision No.
Description
 Date
1.0 (API Ver. 1.0)
  • Initial release
    		•  12/10/2021
    1.1 (API Ver. 1.0)
  • Updated Infile description
    		•  06/28/2022

    1. GAMMA FITTING & COLOR CORRECTION

    不同的gamma和color对noise会有不同的影响，而且调整denoise时先套入gamma和color设定会比较方便观察，因此通常会先做gamma和color的调整，即便它们在pipeline中是在denoise之后。

    1.1. Gamma Fitting

    Color fitting的结果容易受到亮度差异的影响，而亮度差异主要来自AE和gamma，因此在color fitting前务必先做gamma fitting。此步骤主要目的是将调整机台的gamma fit到与对比机的gamma接近。校正前请先确认dynamic range是full range，可以看histogram是否有到最大/最小值。

    1.1.1. 校正环境

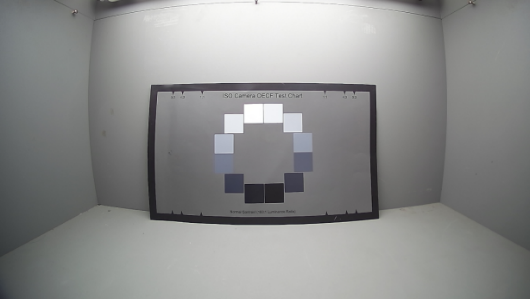

    使用OECF chart，让光线均匀打在chart上，拍摄时让chart摆在画面中间，不要占满整个画面，否则容易受到shading的影响。

    ​

    Figure 1：拍摄画面范例

    1.1.2. 校正界面

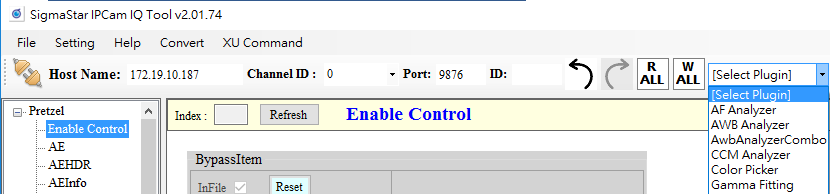

    点选API tool上方Select Plugin，选择Gamma Fitting开启校正接口。

    ​

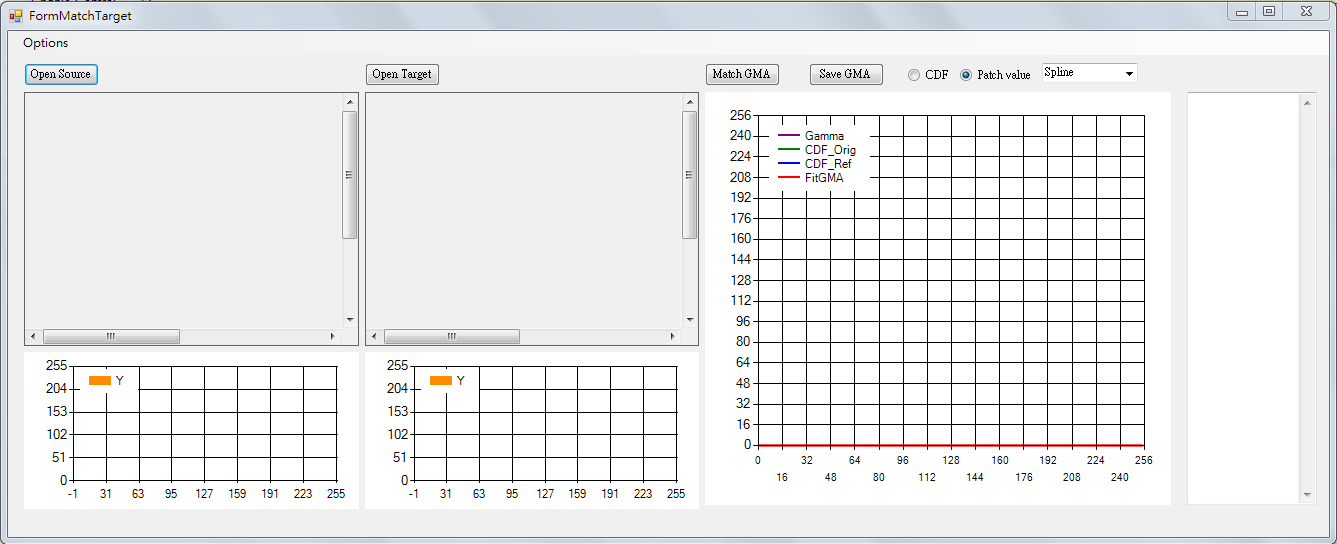

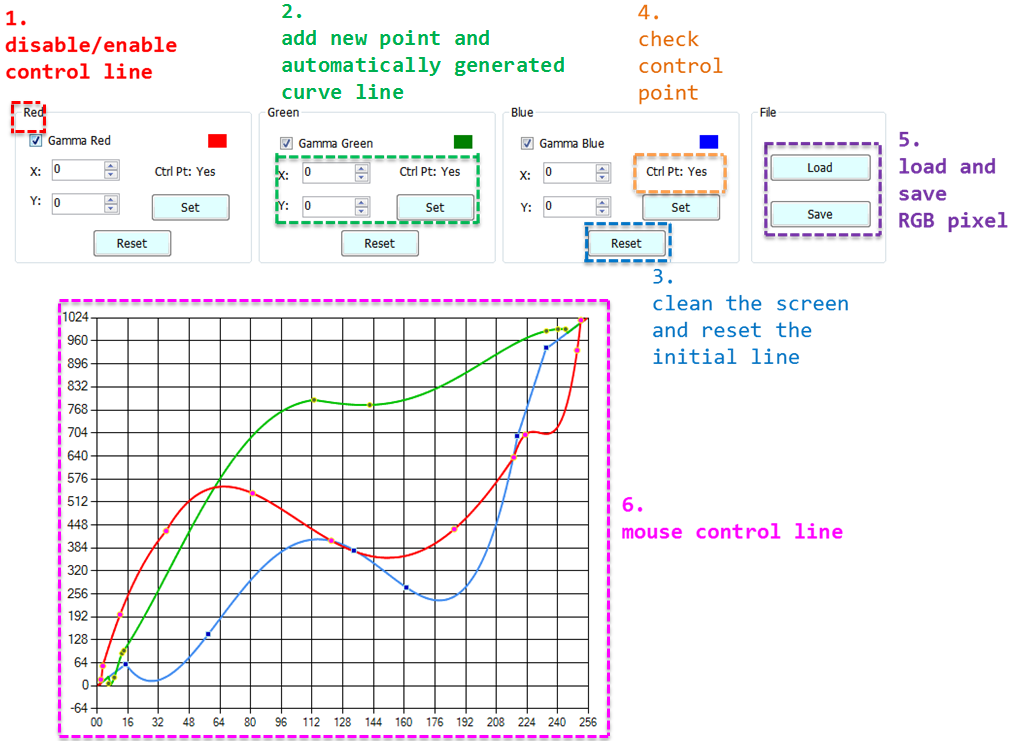

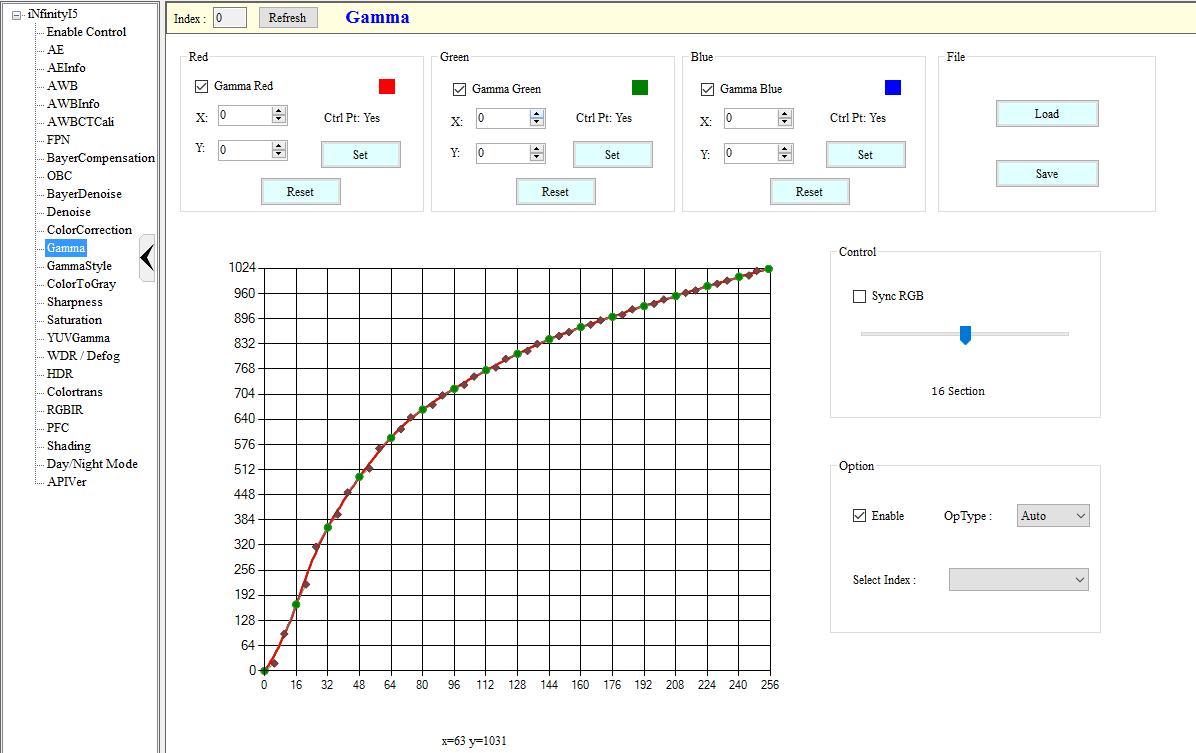

    Figure 2：Gamma Fitting界面

    1.1.3. 校正步骤

    1. 将环境架设好，首先拍摄调整机与对比机fitting所需的image。由于曝光会影响亮度，因此gamma fitting要在相同曝光的基准上会比较准确。要得到接近的曝光，最简单的方式就是拍摄时（调整机拍raw，对比机拍jpg）让OECF最亮色块尽量接近255但不要刚好255，因为我们不知道对比机gamma长什么样子，但通常gamma最亮点是不会变的，因此拿它来当基准会比拿其它点当基准要好。

      ​

      Figure 3：拍摄source及target画像示意图

    2. 读取source raw data的OECF patch值:

      点选界面工具栏的Options，填入正确的raw information及OB（WB不需要设定），完成后点选OK。

      补充：OB的单位是12bit，最大值只有255，后续会修正为单位是16bit，最大值是65535。

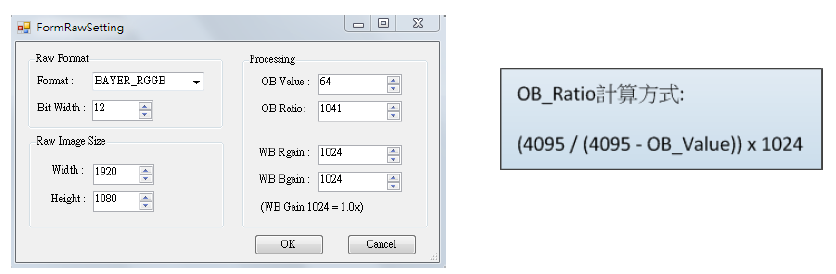

      Figure 4：Raw Setting设定接口

      拖曳鼠标来框选OECF，确认每一个patch都有正确落在patch内即完成。

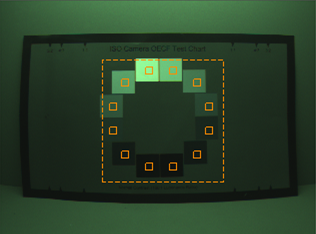

      Figure 5：框选OECF patch范例

    3. 读取target image的OECF patch值:

      和上述步骤相同，差别只是target是读取image档，省略了设定raw information的动作。

    4. 选择fitting的相关设定，取值方式建议使用patch values，fitting的方式建议使用Exponenitial。

      Figure 6：Gamma fitting设定建议

    5. 选择好后点选Match GMA执行gamma fitting，观察fitting出来的curve是否有异常，没有的话点选Save GMA储存gamma curve。最后检查储存出来的gamma curve头尾是在0和1023，若不是，请手动作修改。

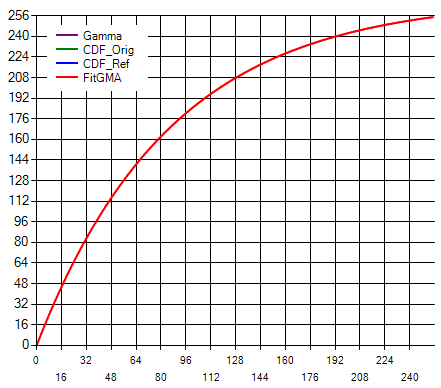

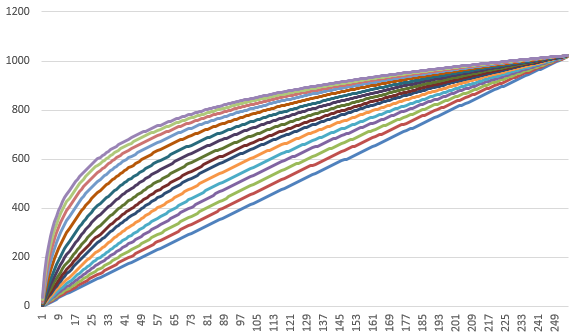

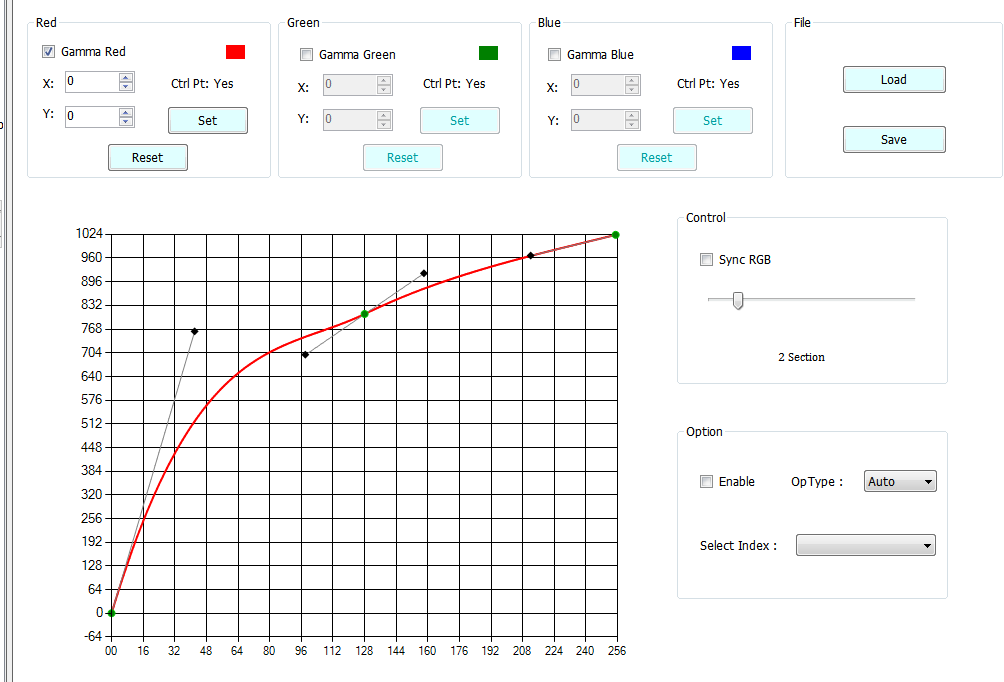

      Figure 7：理想gamma curve要smooth且递增

    1.2. Color Correction

    此步骤主要目的是使调整机与对比机的颜色接近，调整主要包含两个部分：第一个也是最主要的部份是color matrix的fitting；另一个为HSV微调的部分，可依需求做局部颜色饱和度与色相的调整。Color matrix与HSV最多可支持16组色温的设定，填参数时务必按照规则，Index0到Index15代表色温由低到高。

    1.2.1. HSV调整

    当CCM套入后仍有颜色希望微调，则可使用HSV来达成。HSV会将整个色域平均切成24等分，使用者可依需求调整个等分的色相及饱和度。HSV使用auto mode时，请务必确认Index是依据什么来切换，有些依据色温（这边的色温节点和CCM相同，由CCM来控制）来切换，也有些依据gain来切换。

    • 调整界面

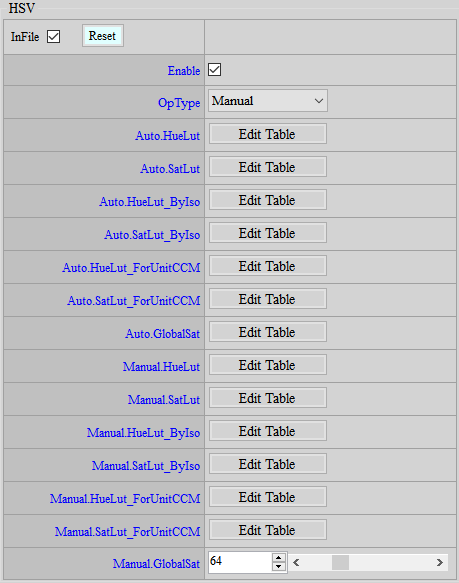

      Figure 8：HSV调整界面

    • 参数说明

      HueLut：可依需求局部调整色相，值域-64 ~ 64，0代表不改变，参数切换是根据色温。

      Figure 9：Hue调整界面

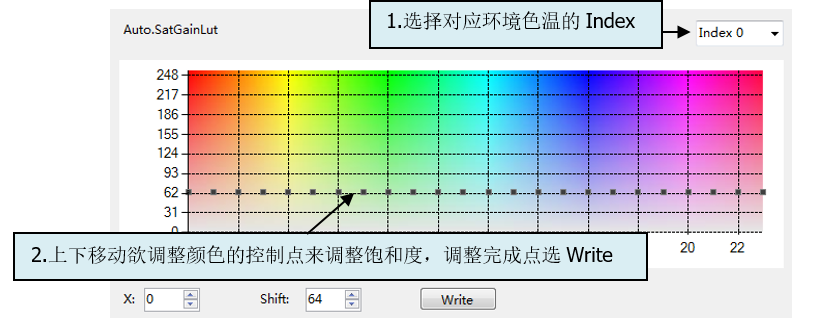

      SatLut：可依需求局部调整饱和度，值域0 ~ 255，64代表不改变，参数切换是根据色温。

      Figure 10：Sat调整界面

      HueLut_ByIso：可依需求局部调整色相，值域-64 ~ 64，0代表不改变，参数切换是根据gain。

      SatLut_ByIso：可依需求局部调整饱和度，值域0 ~ 255，64代表不改变，参数切换是根据gain。

      HueLut_ForUnitCCM：搭配unit matrix的色相调整，值域-64 ~ 64，0代表不改变，参数切换是根据色温。

      SatLut_ForUnitCCM：搭配unit matrix的色相调整，值域0 ~ 255，64代表不改变，参数切换是根据色温。

      GlobalSat：调整整体颜色的饱和度，值域0 ~ 255，64代表不改变，参数切换是根据gain。建议降饱和度时利用这里来降对noise level降低较有效，提高饱和度时则利用Saturation API来升比较不会增加noise level。

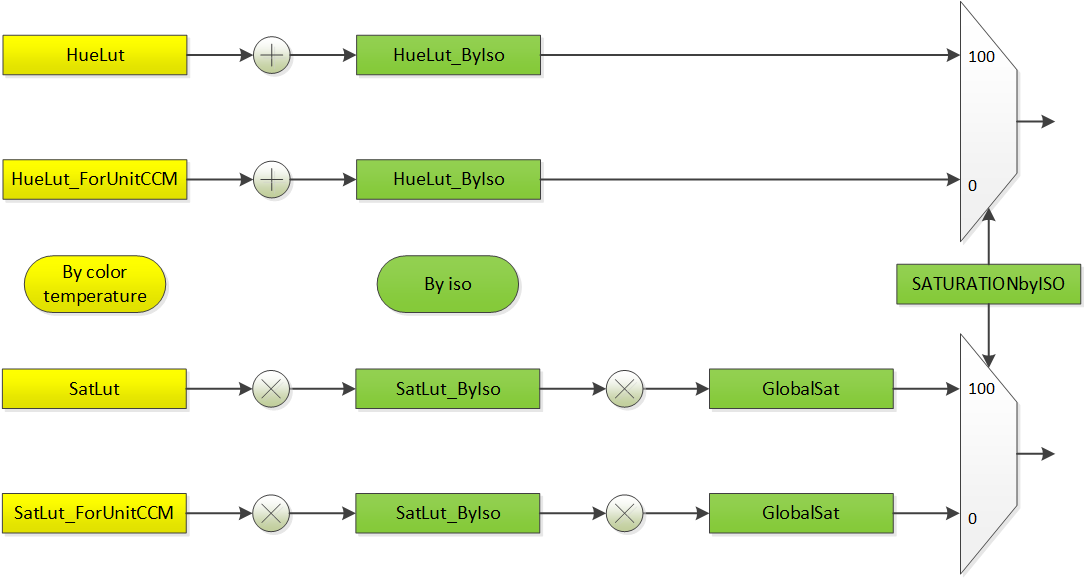

      Figure 11：HSV流程

    1.3. Saturation调整

    根据亮度（Y）及饱和度（UV）做UV的调整，分为adjust uv by y及adjust uv by uv，主要是留一些颜色调整弹性在YUV domain上，且因为亮度与饱和度的独立性，可保持亮度恒定，又达到局部调整饱和度的效果。在传感器用到高曝光值的时候，也可适度降低暗处色躁。亦或根据使用者喜好调高或降低饱和度，使画面看起来更鲜艳或较柔和。

    1.3.1. 调整界面

    于左侧选单点选Saturation，接着在右侧主画面可找到Saturation界面。

    Figure 12：Saturation调整界面

    1.3.2. 参数说明

    Sat.AllStr：整体饱和度的可变强度数值，值域范围：0 ~ 127（32 = 1x）。

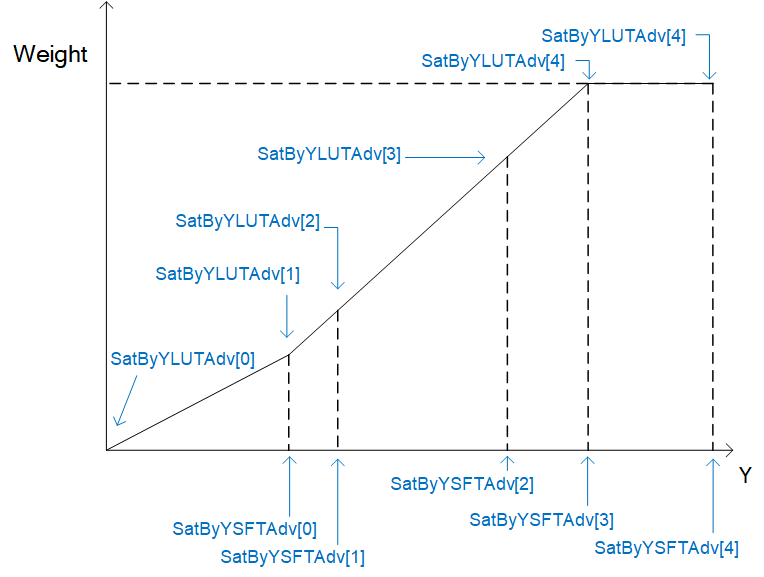

    Sat.ByYsft、Sat.BySsft：根据Y/UV调整UV的X轴间距可以透过此调整，但有特殊限制：节点为2的幂次方并向上相加，例：Sat.ByYsft[5] = {3, 3, 5, 7, 7}，第一点为0，第二点为0+23，第三点为0+23+23，第四点为0+23+23+25，以此类推；则X轴间距点为：{0, 8, 16, 48, 176, 255}，最后一点超过卡到255。特殊限制为：X轴前四点总和小于255，最后一点一定要大于等于256，例：Sat.ByYsft[5] = {8, 0, 0, 0, 0}，第一点为0，第二点为0+2^8=256，则违反规则。

    Sat.ByYLut、Sat.BySYLut：节点的数值可以自由决定

    Sat.Coring：UV做同减的动作，建议使用Sat.BySYLut即可。

    特殊应用：HDR效果开启后，高亮度会过于饱和，以此可以透过Sat.ByYLut/Sat.BySLut将高亮度/高饱和度的UV向下压，让影像在HDR效果下更显自然。

    Figure 13：Sat.ByYsft[5] & Sat.ByYLut[6]

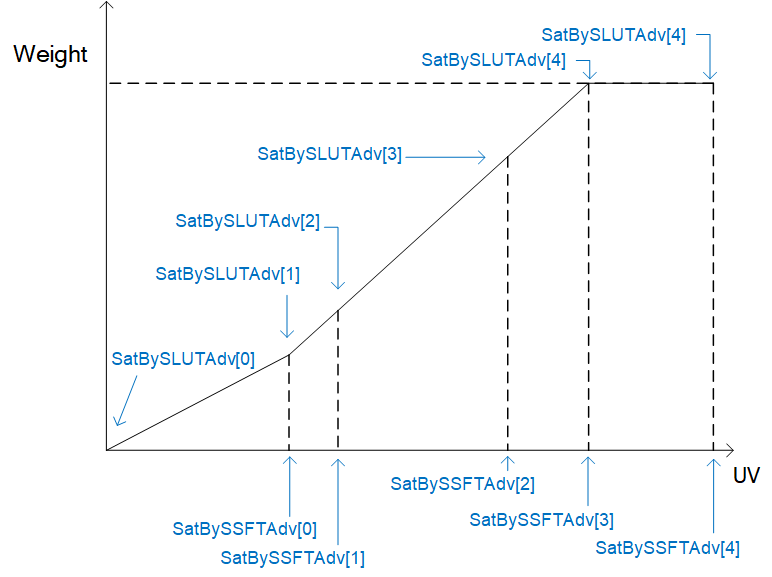

    Figure 14：Sat.BySsft[5] & Sat.BySLut[6]

    2. DENOISE & EDGE ENHANCEMENNT

    虽然板子连上API tool时会将iqfile中默认参数读回界面，但各IP开关与否并不会显示在接口上，若要完全从头开始调整一颗新sensor的画质，建议先去Enable Control界面bypass除了sharpness和之前调整完毕项目（OB、ALSC、Gamma、Color）以外的功能，了解一下这颗sensor尚未做任何denoise前的状况（若画面过于扰动，可以上一点3DNR），例如解像力极限、是否有crosstalk或false color等等，之后再依需求开启对应的功能来调整，避免多余的功能影响画质表现。理论上sharpness也要bypass，但为了方便观察现象，建议还是开着，先用默认值让画面不要太离谱即可（高倍gain可把OverShootGain和UnderShootGain设小一些）。

    当调整高倍gain时，没有denoise又开sharpness画面会很脏，脏到无法辨识调整参数的效果，建议可在调NR3D前将Y.TF.STR开强，让画面定住，方便调整NR3D前的一些function。调整建议照ISO index顺序调整，此外，为避免参数内插影响判断，建议将AE设为Manual的SV mode，直接给定各节点的gain值来做调整，完整调好一个再跳下一个增益。调整画质前请将镜头擦干净且确实对到焦，RGB sensor要确认IR cut有盖上。

    2.1. NR3D、NRLuma & NRChroma调整

    NR3D的功能强大，除了降低temporal noise之外，还能分别对于静态或动态区域调整NRLuma的强度，因此建议先从NR3D调起。

    2.1.1. NR3D ON

    主要用来降低temporal noise，包含Y & color noise，开强可以有效降低噪声，但side effect就是会出现残影，因此调整方向就是找出一个noise与残影都可接受的平衡点。

    • 调整界面

      于左侧选单点选Denoise_3DNR，接着在右侧主画面可找到NR3D界面。

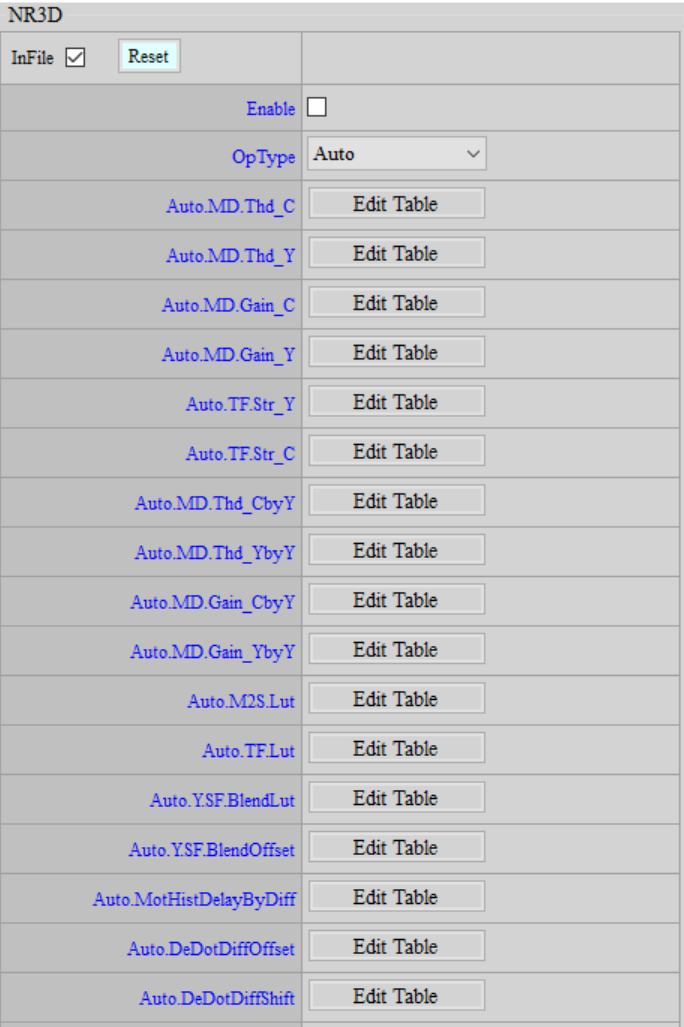

      Figure 15：NR3D调整界面

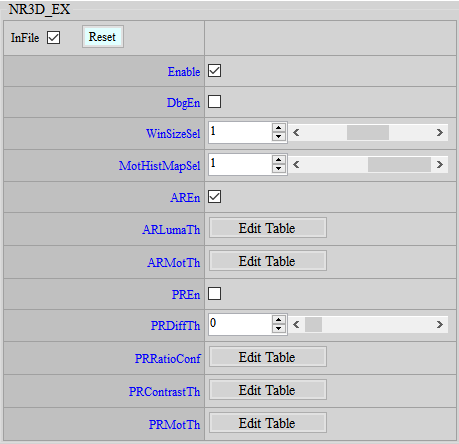

      Figure 16：NR3D_EX调整界面

    • 参数说明

      < Spatial Domain Denoise、SF系列参数 >

      这边的控制，请参考NRLuma、NRLuma_Adv、NRChroma、NRChroma_Adv

      < Temporal Domain Denoise、MD、TF系列参数 >

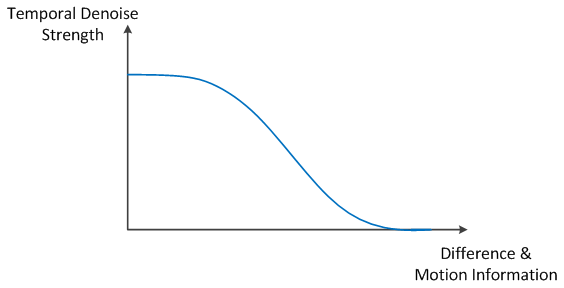

      TF.LUT：主要利用difference与motion信息来决定temporal denoise的强度，difference与motion小很有机会是静态区，反之则很有机会是动态区，值域0 ~ 1023。

      Figure 17：TF.LUT

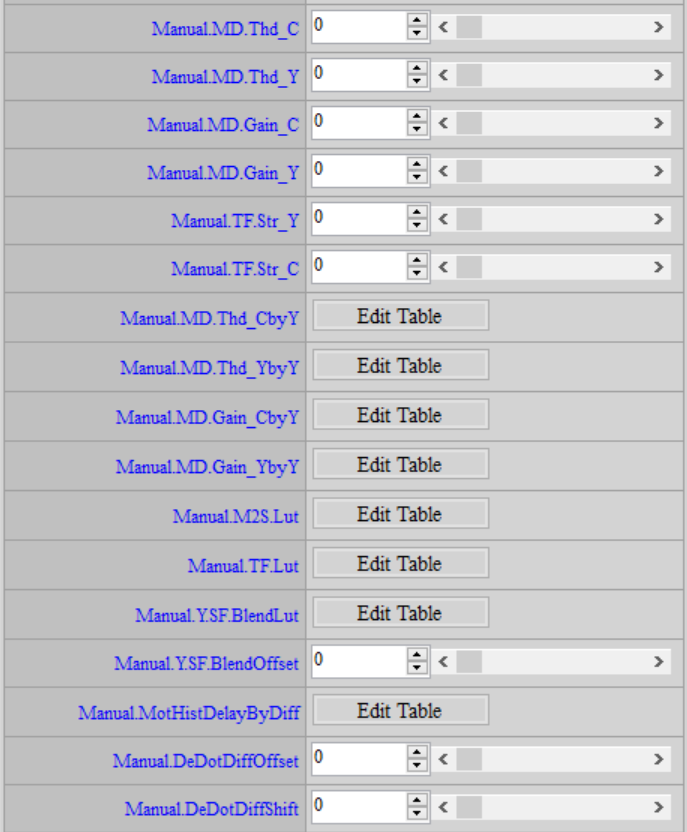

      MD.Thd_C：颜色的motion阀值控制，值域0 ~ 255。值越大NR3D越强，Motion低于阀值的地方将被判断为静止，建议不要设超过10。

      MD.Thd_Y：亮度的motion阀值控制，值域0 ~ 255。值越大NR3D越强，Motion低于阀值的地方将被判断为静止，建议不要设超过10。

      MD.Gain_C：颜色的motion scale控制，值域0 ~ 10230。值越大motion information越小，NR3D越强。

      MD.Gain_Y：亮度的motion scale控制，值域0 ~ 10230。值越大motion information越小，NR3D越强。

      MD.Thd_CbyY：颜色的motion阀值根据亮度控制，值域0 ~ 255。值越大NR3D越强。

      MD.Thd_YbyY：亮度的motion阀值根据亮度控制，值域0 ~ 255。值越大NR3D越强。

      MD.Gain_CbyY：颜色的motion scale根据亮度控制，值域0 ~ 255。值越大motion information越小，NR3D越强。可针对特定noise 较强的亮度作加强，或对拖影有疑虑的亮度作减弱。

      MD.Gain_YbyY：亮度的motion scale根据亮度控制，值域0 ~ 255。值越大motion information越小，NR3D越强。可针对特定noise较强的亮度作加强，或对拖影有疑虑的亮度作减弱。

      TF.Str_Y：亮度的NR3D强度，值域0 ~ 64。值越大NR3D越强。

      TF.Str_C：颜色的NR3D额外强度，值域0 ~ 64。值越大NR3D越强。

      M2S.LUT：动态区转静态区NR3D强度控制，值域0 ~ 31。值越大NR3D越弱，NRLuma越强。建议动到静曲线变化不要太陡，否则移动物体和静止区中间过渡区会不自然。

      < Denoise by motion系列参数 >

      Y.SF.BlendLUT：根据motion信息调整NRLuma的强度，值域0 ~ 16。由左至右代表动到静，值越大NRLuma强度越强。

      Y.SF.BlendOffset：决定写回3DNR参考帧，对于motion的部分，要补偿多少3DNR强度的控制，值域0 ~ 16。值越大，补偿的3DNR比例越多。此值效果比较不明显，效果主要由Y.SF.BlendLUT控制。

      MotHistDelayByDiff：Motion信息延迟时间，值域范围：0 ~ 7。只有在MotHistMapSel为1时有作用，横轴为当前帧和前一帧的motion信息差异，纵轴为motion信息往后级传的额外延迟时间，值越大则延迟越久，希望静态的motion信息有延迟，让运动过后的区域的motion信息持续久一些，在3DNR还未收敛前，让后级的2DNR能保持在较强的强度（动区通常强度较强）久一些。

      < Temporal Defect Removal 系列参数 >

      某些sensor有内建DPC，做不好可能会导致单点闪烁，进而影响3DNR动静判断，因此新增此功能。

      DeDotDiffOffset： 差值偏移量，值域范围：0 ~ 4095，值越大则移除比例越小，移除temporal defect的功能越弱，也较不容易影响动静判断。

      DeDotDiffShift：差值横移量，值域范围：0 ~ 7，值越大则移除比例越小，移除temporal defect的功能越弱，也较不容易影响动静判断。

      < NR3D基本系列参数 >

      DbgEn：Debug模式，值域范围：0 ~ 1。影像颜色越黑则代表越被判断成动区。使用前务必将AE停掉（也就是将AE State改为Pause）。

      WinSizeSel：用来判断动静的window size，值域范围：0 ~ 2，值越大则window越大，噪声估算越准确，但动区边缘越容易误判（该处为静止，但window过大导致周围动区也被计算进来）。

      MotHistMapSel：3DNR把motion信息向后级传的方式，值域范围：0 ~ 1，0代表直接依据当前帧和参考帧的差异，1代表多一个限制，在动到静的情况下，每帧motion信息至多变化1，也就是motion会变化的较慢。

      < NR3D Alpha Blending Refine 系列参数 >

      AREn：根据亮度与motion信息，限制NR3D强度，的开关，值域0 ~ 1。

      ARLumaTh：当Luma < LumaTh[0]，则NR3D强度不变，当Luma > LumaTh[1]时，NR3D强度为0，值域0 ~ 255。

      ARMotTh：当motion < MotTh[0]，则NR3D强度不变，当motion > MotTh[1]时，NR3D强度为0，值域0 ~ 255。

      < NR3D Purple False Color Compensation 系列参数 >

      当画面有做旋转时，开启此功能，来帮助NR3D判断紫边附近的motion，避免误判为动态而造成3dnr扰动。

      首先会以DiffTh、RatioConf、ContrastTh决定紫边的程度，若三种条件都认定为紫边，则可将紫边附近的motion，重新分配为较静止的状态。

      PREn：辅助NR3D判断紫边的motion开关。

      PRDiffTh：根据PFC补偿的结果，若该点PFC补偿 > PRDiffTh，则判断为紫边。值域0 ~ 4095，值越小，越容易判断为紫边。

      PRRatioConf：判断颜色是否与紫边相似。值域0 ~ 16，横轴为颜色相关性，越右边，越相似紫边，纵轴为紫边判断程度，值越大，越容易判断为紫边。

      PRContrastTh：判断对比程度，高对比度时，较有可能出现紫边。值域0 ~ 16，该区对比小于ContrastTh1，则不做处理，大于ContrastTh2，则判断为紫边。

      PRMotTh：若紫边程度高，会以下面设定，来重新决定motion信息，若不为紫边，则motion信息维持不变。设定MotTh1，将此程度以下的motion认为误判信息，所以motion会重新分配为0，代表静止，而大于MotTh2以上，代表正常的motion，则维持不动。

    • 调整步骤

      1. 首先针对静止画面调整NR3D强度，降低画面noise跳动的程度。

        调整NR3D强度，目标是让画面整体看起来安定。建议TF.Str设63，将MD.Gain_C与MD.Gain_Y增加至画面变安定即停止。若MD.Gain_C与MD.Gain_Y需要设很大才能让画面安定，可以适时增加MD.Thd_C与MD.Thd_Y，但建议不要超过10。

      2. 接着针对物体移动过后区域NR3D强度变化做调整。

        • 主要调整M2S.LUT。M2S.LUT曲线不要设太陡，否则物体移动过后区域由糊到清楚的转换边界会很明显且不自然。

        • 可以基于建议值来做微调，如果比较不希望看见残影则需要设大一点的值，此时物体移动过后区域的NRLuma会越强且维持越久，NR3D越弱，看起来比较扰动；相反的如果希望物体移动后区域清楚一些，能接受一些残影，则将值设小一些，扰动会比较小但可能会有颗粒noise跑出来。

        • 建议值：{24, 18, 11, 8, 7, 7, 6, 6, 6, 5, 5, 5, 5, 4, 4, 4}

      3. 微调移动模糊与noise程度的平衡。

        • 调整Y.SF.BlendLUT，由左至右代表动态区到静态区域。将值慢慢加大至移动模糊与noise程度都能接受的程度。最后一个值建议固定在0才能维持静止画面的细节。建议同时搭配NRLuma的BlendRatio与FilterLevel做调整。

        • 针对移动过后的噪声，除了根据motion调整NR2D强度外，也可调整Y.SF.BlendOffset，针对motion来补偿一点NR3D，以降低噪声。且因为只会更新于NR3D的参考帧，所以不会影响到影像画面。

      4. 针对拖影严重的亮度，可利用MD.Gain_YbyY、MD.Gain_CbyY做微调。将对应亮度区域的值慢慢下降至拖影与noise都可接受的程度。

      5. 当gain越来越高，移动noise若都只靠NRLuma是不够的，此时可以修改TF.LUT，让曲线下降得更缓慢一些来增加移动区域NR3D的强度，但同时也须考虑拖影变严重的程度。最后一个值不用一定要设0，但若造成移动物体边缘出现粉红色拖影，可透过AREn的功能，限制较亮、较动的NR3D强度，以避免这种拖影发生。

    2.1.2. NR3D OFF

    由于有些IC为了节省成本没有DRAM，因此没有NR3D只能使用其他denoise，以下为建议调整方式。

    • 调整界面

      同2.1.1的调整界面。

    • 参数说明

      同2.1.1的参数说明。

    • 调整步骤

      1. 确认Iqfile是使用3dnr off的版本。

      2. NRLuma界面中，建议将Strength开到63（最大值），调整Kernel强度。

      3. Despike调整方法与3DNR on相同。

      4. 若还有需求，可以再调整剩下的denosie，调整方法与3DNR on相同。

    2.1.3. NRLuma_Adv

    • 调整界面

      于左侧选单点选Denoise_YNR，接着在右侧主画面可找到NRLuma_Adv界面。

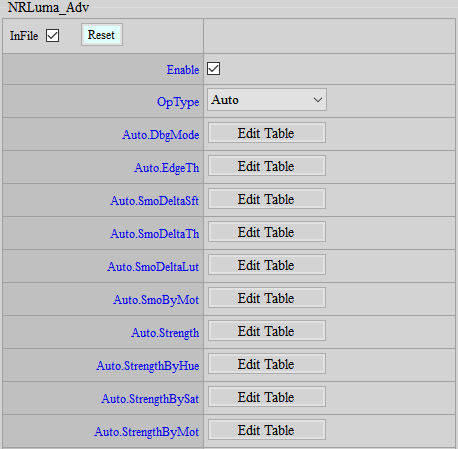

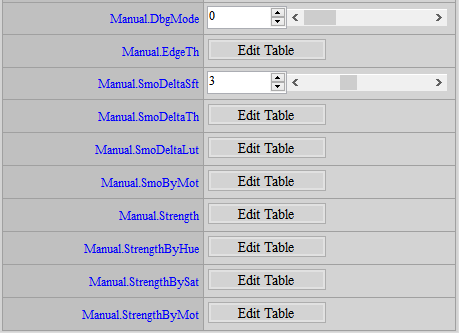

      Figure 18：NRLuma_Adv调整界面

    • 参数说明

      DbgMode：Debug模式，值域范围：0 ~ 3，影像越亮代表越被判断成edge区，影像越暗则代表越被判断成non-edge区，这边只做Luma处理，影像颜色没有意义，1代表只有Level1 (L1)，2代表只有Level2 (L2)，3代表L1+L2。L2的debug模式有些不连续，属于正常现象，原因是Level2为区分显示会做down-sample处理，将缺少的点补0，再经过后级作用造成。

      EdegTh：Edge阀值，值域范围：0 ~ 8191，横轴为亮度，越右边越偏亮，前八格属于L1，后八格属于L2。可以搭配DbgMode调整，观察edge分布是否合理。

      SmoDeltaSft：Edge区去躁参数，与中心点差异的横移量，值域范围：0 ~ 9，值越大则去躁效果越强。与中心点差异会先经过SmoDeltaSft和SmoDeltaTh调整，再去查SmoDeltaLut。

      SmoDeltaTh：Edge区去躁参数，与中心点差异的阀值，值域范围：0 ~ 1023，横轴为亮度，越右边越偏亮，前八格属于L1，后八格属于L2，纵轴为与中心点差异的阀值，若差异大于此阀值则权重为0，此功能会造成不连续，建议不使用此功能，也就是全部设最大值1023，若有需求，请直接调整SmoDeltaLut即可。

      SmoDeltaLut：Edge区去躁参数，混合权重表，值域范围：0 ~ 63，横轴为与中心点的差异，纵轴为权重，正常情况下，差异越小则权重设越大。

      SmoByMot：Edge区去躁参数，依据motion去混合mean filter的结果，值域范围：0 ~ 64，横轴为motion，越右边越偏静，纵轴为混合mean filter结果的比例，由于mean filter过强，因此不建议设太大。

      Strength：整体强度，值域范围：0 ~ 256，横轴分别为L1和L2，纵轴为强度，值越大则NR越强。最终强度是以Strength为基础，再加上StrengthByHue和StrengthBySat和StrengthByMot的控制，因此建议不要将Strength设到最强，否则StrengthByHue和StrengthBySat和StrengthByMot就失效了。

      StrengthByHue： 依据hue调整强度，值域范围：0 ~ 64，横轴为hue（同HSV），实际效果受到StrengthBySat影响。

      StrengthBySat：依据saturation调整强度，值域范围：0 ~ 127，当saturation小于StrengthBySat[0]，则StrengthByHue失效，也就是强度的调整不受到饱和度太低的hue影响，当saturation大于StrengthBySat[1]，则完全依照StrengthByHue调整强度，过度区则线性变化。

      StrengthByMot：依据motion调整强度，值域范围：0 ~ 64，横轴为motion，越右边越偏静。

    • 调整步骤

      1. 调整EdgeTh来区分edge区和non-edge区，可借由debug模式以方便观察結果。

      2. 先将NRLuma_Adv开到最强（Strength和SmoDeltaLut都设最大），观察极限，若觉得NR效果不明显，只能调弱Sharpness，或是调强NRLuma，或其他NR模块。

      3. 调整edge区去躁参数，建议先使用默认值为基础，直接调整SmoDeltaSft即可，若有需求再调整SmoDeltaLut。

      4. 若有需求，会依据hue或saturation或motion调整，则适当降弱Strength，再调整StrengthByHue或StrengthBySat或StrengthByMot。

    2.1.4. NRChroma

    压抑画面中颜色的噪声，此模块为简单的模块，色溢会较为严重，建议不要开太强。

    • 调整界面

      于左侧选单点选Denoise_CNR，接着在右侧主画面可找到NRChroma界面。

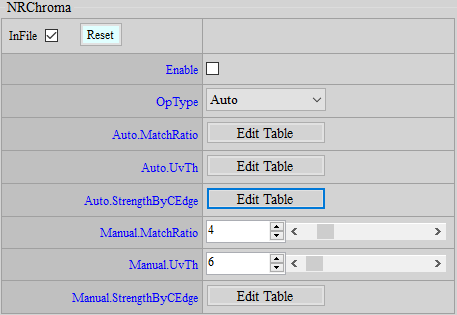

      Figure 19：NRChroma调整界面

    • 参数说明

      MatchRatio: 符合比例阀值，愈大愈强，值域0 ~ 31。

      UvTh: U/V 噪声阀值，愈大愈强，值域0 ~ 256。

      StrengthByCEdge: 依据color edge控制NRChroma强度，愈大愈强，值域0 ~ 511。

    • 调整步骤

      1. 调整MatchRatio和UvTh，可以观测到color noise会散开，过强会有色彩溢出的现象，调整到可接受的范围。

      2. 降低StrengthByCEdge，进一步压抑有色彩溢出的部分。

    2.1.5. NRChroma_Adv

    压抑画面中颜色的噪声。

    • 调整界面

      于左侧选单点选Denoise_CNR，接着在右侧主画面可找到NRChroma_Adv界面。

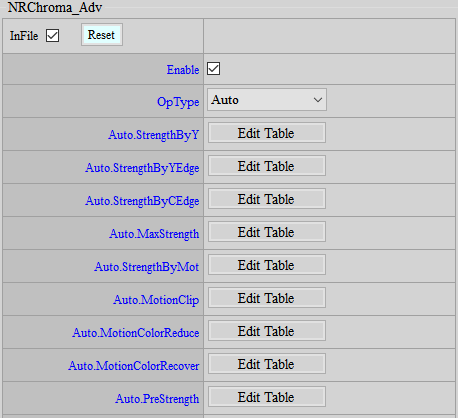

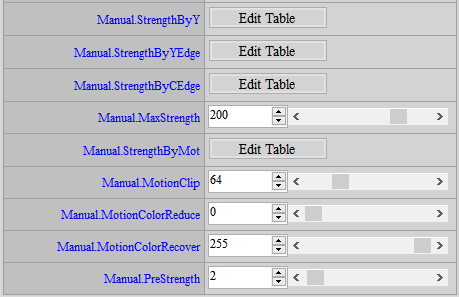

      Figure 20：NRChroma_Adv调整界面

    • 参数说明

      StrengthByY：针对不同亮度，给予不同NR强度的控制，横轴越右边代表亮度越大。值域0 ~ 255，值越大越强。

      StrengthByYEdge：使用Luma来侦测Edge程度，针对不同Edge，给予不同NR强度的控制，横轴越右边代表Edge越大。值域0 ~ 63，值越大越强。

      StrengthByCEdge：使用Chroma来侦测Edge程度，针对不同Edge，给予不同NR强度的控制，横轴越右边代表Edge越大。值域0 ~ 255，值越大越强。

      MaxStrength：控制Y/C差异小的区域，NR的强度。值域0 ~ 255，值越大越强。

      StrengthByMot：依据motion调整NR的强度，横轴为motion，越右边越偏静。值域0 ~ 63，值越大越强。

      MotionClip：针对移动区域，给予更多NR强度。值域0 ~ 255，值越大越强。

      MotionColorReduce：针对移动区域，可降低饱和度。值域0 ~ 255，值越大饱和度降越多。

      MotionColorRecover：针对移动区域，可根据MotionColorReduce所降低的饱和度，再把gain乘回来。值域0 ~ 255，值越大饱和度回复越多。

      PreStrength：针对Chroma先做简单的去躁处理。值域0 ~ 128，值越大越强。

    • 调整步骤

      1. MotionClip先设定为0。

      2. 观察静态区，调整MaxStrength和StrengthByMot，将NR调整到一个可接受的色躁范围。

      3. 观察动态区，调整MotionClip，将移动的部分，基于步骤一的NR强度，做加强的动作，若调整MotionClip程度不够强，可返回步骤一做强度的加强。

      4. 如有需要，可调整MotionColorReduce，针对移动的部分，做饱和度的压抑，這个动作可帮忙NRChroma_Adv更容易的移除色躁。若不希望影像看到移动区的饱和有下降，可调整MotionColorRecover将移动区的饱和再拉回来。

    2.1.6. NRChroma_Pre

    压抑画面中颜色的噪声。

    • 调整界面

      于左侧选单点选Denoise_CNR，接着在右侧主画面可找到NRChroma_Pre界面。

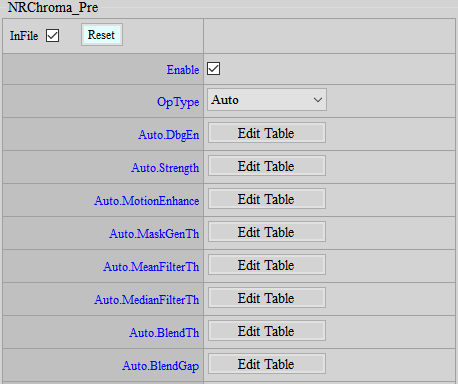

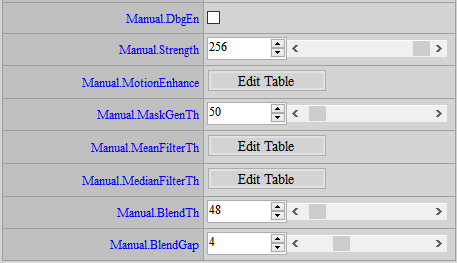

      Figure 21：NRChroma_Pre调整界面

    • 参数说明

      DbgEn：Debug模式，值域范围：0 ~ 1，使用前务必将Strength设为最大值256，影像的U/V信道值越小则代表越使用mean filter的结果，U/V通道值越大则代表越使用median filter的结果。

      Strength：整体强度，值域范围：0 ~ 256，值越大则NR效果越强。

      MotionEnhance：动态区域加强程度，值域范围：0 ~ 127，第一格为Y信道加强幅度，第二格为U/V信道加强幅度，值越大则动态区域NR效果越强。

      MaskGenTh：U/V通道阀值，用于产生mask，并在此mask内做NR，值域范围：0 ~ 1023，值越大则mask越大，NR效果越强。

      MeanFilterTh：Y/U/V通道阀值，用于控制mean filter强度，值域范围：0 ~ 1023，第一格为Y通道阀值，第二格为U/V通道阀值，只有当mask内的差值小于此阀值才会被纳入做mean filter，值越大则NR效果越强。

      MedianFilterTh：Y/U/V通道阀值，用于控制median filter强度，值域范围：0 ~ 1023，第一格为Y通道阀值，第二格为U/V通道阀值，只有当mask内的差值小于此阀值才会被纳入做median filter，值越大则NR效果越强。

      BlendTh：混合阀值，值域范围：0 ~ 1023，当mask内的U/V通道最大差值小于BlendTh，则使用mean filter的结果，值越大则越偏向使用mean filter的结果。

      BlendGap：混合区间，值域范围：0 ~ 15，当mask内的U/V通道最大差值大于BlendTh+2^BlendGap，则使用median filter的结果，值越大则越偏向使用mean filter的结果。

    • 调整步骤

      1. 将Strength设最大。

      2. 将BlendTh和BlendGap都设0，观察mean filter的效果，如有需求再调整MeanFilterTh和MaskGenTh。

      3. 将BlendTh设1023，观察median filter的效果，如有需求再调整MedianFilterTh和MaskGenTh。

      4. 调整BlendTh和BlendGap，适当分配mean filter和median filter范围，可搭配Debug模式以方便观察。

      5. 观察动态区色噪，再微调MotionEnhance。

      6. 调整Strength，减轻色溢。

    2.2. Sharpness调整

    调整锐化强度调整，例如不同亮度的锐化强度，黑边白边的锐化强度，动静态的锐化强度等等。

    2.2.1. Sharpness

    • 调整界面

      于左侧选单点选Sharpness，接着在右侧主画面可找到Sharpness界面。

      ​ ​ ​ ​

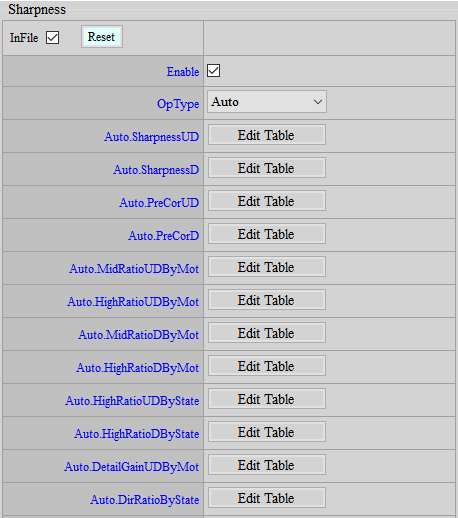

      Figure 22：Sharpness调整界面

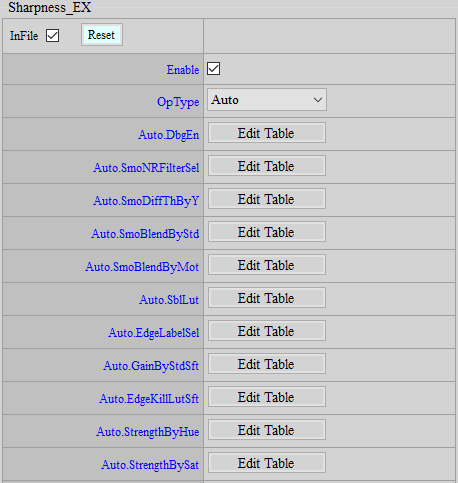

      Figure 23：Sharpness_EX调整界面

    • 参数说明

      SharpnessUD：无向性edge的强度，用于提高发丝和草地等细小纹理清晰度，值域范围：0 ~ 127，横轴依序为高/中/中低频，纵轴为无向性edge的强度增益，值越大则edge越强。

      SharpnessD：方向性edge的强度，用于增强图像边缘，但调的太强会导致锯齿状，值域范围：0 ~ 127，横轴依序为高/中/中低频，纵轴为方向性edge的强度增益，值越大则edge越强。

      PreCorUD：无向性edge做coring，值域范围：0 ~ 63，横轴依序为高/中/中低频，纵轴为无向性edge的coring值，值越大则edge越弱。[名词解释] Coring（简称Cor）：单纯做同减的动作。

      PreCorD：方向性edge做coring，值域范围：0 ~ 63，横轴依序为高/中/中低频，纵轴为方向性edge的coring值，值越大则edge越弱。

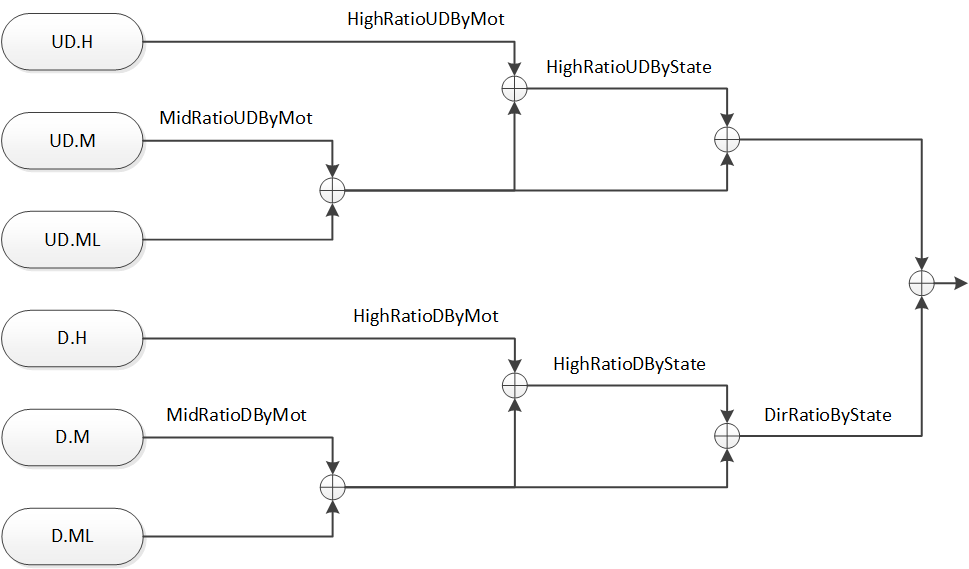

      Figure 24：Sharpness频率/向性混合流程

      MidRatioUDByMot： 依据motion调整无向性edge的中频比例，值域范围：0 ~ 256，横轴为motion，越右边越偏静，纵轴为无向性edge中频和中低频混合时，中频的比例，值越大越偏中频。

      HighRatioUDByMot： 依据motion调整无向性edge的高频比例，值域范围：0 ~ 256，横轴为motion，越右边越偏静，纵轴为无向性edge高频和经过MidRatioUDByMot的结果混合时，高频的比例，值越大越偏高频。

      MidRatioDByMot：依据motion调整方向性edge的中低频比例，值域范围：0 ~ 256，横轴为motion，越右边越偏静，纵轴为方向性edge中频和中低频混合时，中频的比例，值越大越偏中频。

      HighRatioDByMot：依据motion调整方向性edge的高频比例，值域范围：0 ~ 256，横轴为motion，越右边越偏静，纵轴为方向性edge高频和经过MidRatioDByMot的结果混合时，高频的比例，值越大越偏高频。

      HighRatioUDByState：无向性edge的高频混合比例，值域范围：0 ~ 256，横轴依序为单纯边缘区/复杂区/平坦区，平坦区是从NRLuma_Adv拿过来的信息，非平坦区的混合比例会依据state来混合单纯边缘区和复杂区的比例，纵轴为无向性edge经过HighRatioUDByMot的结果和经过MidRatioUDByMot的结果混合时，经过HighRatioUDByMot的结果的比例，值越大越偏高频。[名词解释] State：使用gradient计算得到的分数，来判断单纯边缘区和复杂区，值越小则越偏向单纯边缘区。

      HighRatioDByState：方向性edge的高频混合比例，值域范围：0 ~ 256，横轴依序为单纯边缘区/复杂区/平坦区，平坦区是从NRLuma_Adv拿过来的信息，非平坦区的混合比例会依据state来混合单纯边缘区和复杂区的比例，纵轴为方向性edge经过HighRatioDByMot的结果和经过MidRatioDByMot的结果混合时，经过HighRatioDByMot的结果的比例，值越大越偏高频。

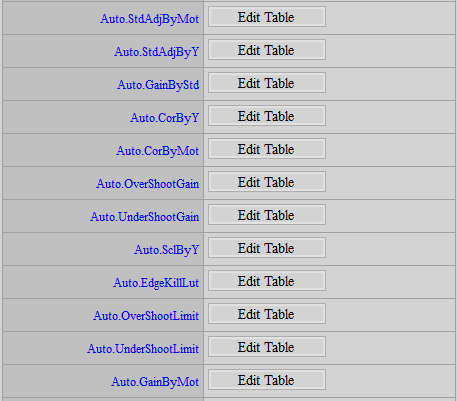

      DetailGainUDByMot：依据motion调整无向性edge的增益，值域范围：0 ~ 255，横轴为motion，越右边越偏静，纵轴为无向性edge的增益，值越小则无向性edge越弱。此增益只会作用在NRLuma_Adv侦测为平坦区的地方，所以建议先调整NRLuma_Adv的EdgeTh，再利用此项降低平坦区edge，让平坦区更平顺。

      DirRatioByState： 方向性edge的混合比例，值域范围：0 ~ 256，横轴越左边越偏单纯边缘区，越右边越偏复杂区/平坦区，纵轴为混合无向/方向性edge时，方向性edge的比例，值越大则越偏向方向性edge。方向性的优点为连续性较佳，缺点为细腻度较差，容易造成奇怪直横线，且会有边缘闪动的情况（小edge硬要判断成有方向，再加上噪声影响，容易误判方向，导致方向性不固定），因此建议只有在单纯边缘区使用方向性edge。

      StdAdjByMot：依据motion调整标准偏差的增益，值域范围：0 ~ 63，横轴为motion，越右边越偏静，纵轴为调整标准偏差的增益（16 = 1x），值越大则标准偏差越大。

      StdAdjByY：依据亮度调整标准偏差的增益，值域范围：0 ~ 255，横轴为亮度，越右边越偏亮，纵轴为调整标准偏差的增益（64 = 1x），值越大则标准偏差越大。

      GainByStd：依据标准偏差调整整体增益，值域范围：0 ~ 255，横轴为经过StdAdjByMot和StdAdjByY处理过的标准偏差，越右边标准偏差越大，纵轴为整体增益，值越大则edge越强。通常平坦区的标准偏差较小，因此可以降低标准偏差小的区域的edge，让平坦区更平顺。也可以用来降低运动的edge，若将StdAdjByMot的前几格降低，则GainByStd就会查到前几格，使得运动区降低edge。总共有七个节点，如有需要改变横轴节点，可调整GainByStdSft。

      CorByY：依据亮度调整coring，值域范围：0 ~ 255，横轴为亮度，越右边越偏亮，纵轴为coring值，值越大edge越弱。

      CorByMot：依据motion调整coring的增益，值域范围：0 ~ 255，横轴为motion，越右边越偏静，纵轴为coring的增益（16 = 1x），值越大edge越弱。

      OverShootGain：白边的强度调整，值域范围：0 ~ 255，值越大则白边强度越强。

      UnderShootGain： 黑边的强度调整，值域范围：0 ~ 255，值大强则黑边强度越强。

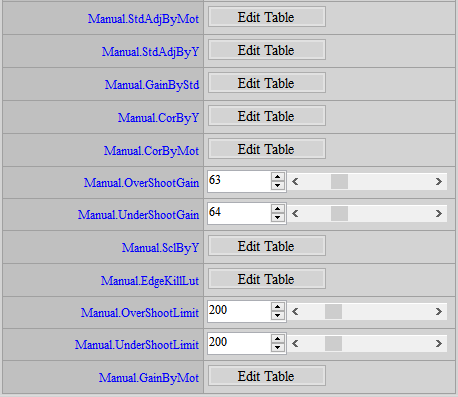

      Figure 25：OverShootGain & UnderShootGain

      SclByY：依据亮度调整整体增益，值域范围：0 ~ 255，横轴为亮度，越右边越偏亮，纵轴为edge增益（64 = 1x），值越大则edge越强。

      EdgeKillLut：根据edge强度调整edge强度，值域范围：0 ~ 1023，横轴为输入edge，纵轴为输出edge，值越大则edge越强。通常平坦区的edge强度较小，因此可以把小edge调的更小，让平坦区更平顺。总共有七个节点，如有需要改变横轴节点，可调整EdgeKillLutSft。

      ​

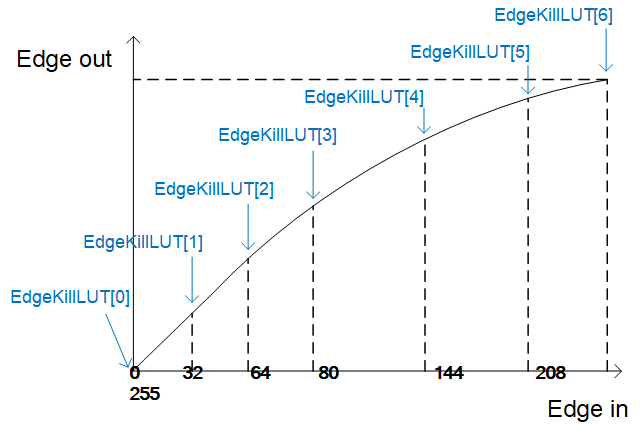

      Figure 26：EdgeKillLut

      OverShootLimit： 依据周围最亮点做调整，值域范围：0 ~ 1023，设0则edge上限为周围最亮点的Y值，也就是不会overshoot。

      UnderShootLimit：依据周围最暗点做调整，值域范围：0 ~ 1023，设0则edge下限为周围最暗点的Y值，也就是不会undershoot。

      ​

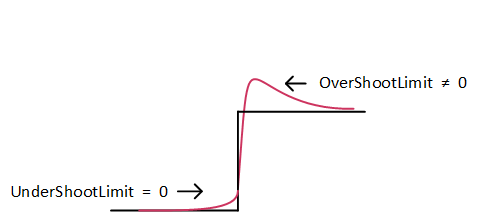

      Figure 27：OverShootLimit & UnderShootLimt

      GainByMot：依据motion调整最终edge强度增益，值域范围：0 ~ 255，横轴为motion，越右边越偏静，纵轴为edge增益（128 = 1x），值越大则edge越强。

      < Sharpness_EX >

      DbgEn：Debug模式，值域范围：0 ~ 1，灰色代表没上edge，白/黑色分别代表白/黑边。

      SmoNRFilterSel： NR filter种类，值域范围：0 ~ 1，0代表mean filter，1代表median filter。

      SmoDiffThByY：依据亮度调整差异阀值，值域范围：0 ~ 1023，另一种NR方式，当周围点与中心点的差值小于此值才会被纳入做处理，依据差值来计算混合权重，差异越小则混合权重越大。

      SmoBlendByStd：依据标准偏差调整混合比例，值域范围：0 ~ 16，横轴为标准偏差，纵轴为混合经过SmoNRFilterSel的结果和经过SmoDiffThByY的结果时，经过SmoNRFilterSel的结果的比例，值越大则越偏向经过SmoNRFilterSel的结果。

      SmoBlendByMot：依据motion调整混合比例，值域范围：0 ~ 63，横轴为motion，越右边越偏静，纵轴为混合经过SmoNRFilterSel的结果和经过SmoBlendByStd的结果时，经过SmoNRFilterSel的结果的比例，值越大则越偏向经过SmoNRFilterSel的结果。

      SblLut：依据经过sobel filter的结果调整方向性edge强度，值域范围：0 ~ 127，横轴为经过sobel filter的结果，越右边则sobel的结果越大，纵轴为方向性edge强度增益（64 = 1x），值越大则方向性edge越强。

      EdgeLabelSel：由NRLuma_Adv传过来的edge信息的种类，值域范围：0 ~ 1，0代表L1，1代表L2。NRLuma_Adv传过来的edge信息会影响DetailGainUDByMot作用范围，通常在iso高的情况会使用L2的结果。

      GainByStdSft：GainByStd的横轴节点，值域范围：0 ~ 15，有七个断点，x轴依序为0、2GainByStdSft[0]、2GainByStdSft[0]+2GainByStdSft[1]、2GainByStdSft[0]+2GainByStdSft[1]+2GainByStdSft[2] ...，y轴依序为GainByStd[0]、GainByStd[1]、GainByStd[2] ...。如需调整，建议用excel画出原本的曲线，调整GainByStdSft将想要细调的区间切细后，找到对应的GainByStd，确认效果和先前一致后，再调整GainByStd。

      EdgeKillLutSft：EdgeKillLut的横轴节点，值域范围：0 ~ 15，有七个断点，x轴依序为0、2EdgeKillLutSft[0]、2EdgeKillLutSft[0]+2EdgeKillLutSft[1]、2EdgeKillLutSft[0]+2EdgeKillLutSft[1]+2EdgeKillLutSft[2] ...，y轴依序为EdgeKillLut[0]、EdgeKillLut[1]、EdgeKillLut[2] ...。如需调整，建议用excel画出原本的曲线，调整EdgeKillLutSft将想要细调的区间切细后，找到对应的EdgeKillLut，确认效果和先前一致后，再调整EdgeKillLut。

      StrengthByHue： 根据hue调整edge强度，值域范围：0 ~ 255，横轴为hue（同HSV），纵轴为edge增益（64 = 1x），值越大则edge越强，实际效果受到StrengthBySat影响。

      StrengthBySat：根据saturation调整edge强度，值域范围：0 ~ 255，横轴为saturation，当saturation小于StrengthBySat[0]，则StrengthByHue失效，也就是edge强度的调整不受到饱和度太低的hue影响，当saturation大于StrengthBySat[1]，则完全依据StrengthByHue调整edge强度，过度区则线性变化。

    • 调整步骤

      1. 观察整体edge强度，初步调整OverShootGain和UnderShootGain到适当强度即可。

      2. 总共有6种不同的edge filter，无向性edge和方向性edge分别都有高/中/中低频，可以先调整混合方式到完全用某一种filter，并观察每种filter的效果，可以搭配debug mode以方便观察。

      3. 调整无向性edge的频段。

        • 调整MidRatioUDByMot和HighRatioUDByMot和HighRatioUDByState来权衡高低频混合方式。

        • 调整SharpnessUD控制各种频段的强度，或是调整PreCorUD控制各种频段的coring值。

      4. 调整方向性edge的频段。

        • 调整MidRatioDByMot和HighRatioDByMot和HighRatioDByState来权衡高低频混合方式。

        • 调整SharpnessD控制各种频段的强度，或是调整PreCorD控制各种频段的coring值。

      5. 调整DirRatioByState来权衡无向性edge和方向性edge的混合方式。

      6. 反复调整上述三步骤。可以将SharpnessUD和SharpnessD的其中五个值设为0，就能得知各区域被分配到哪些向性/频段，若觉得不合理，再调整混合方式。

      7. 依据不同条件来调整edge，常用于降低平坦区的edge，让平坦区更平顺。有很多种方式都可以达成，但每种方式都会牺牲细节，因此建议不要只用单一方式，否则结果可能只适合某些特定场景。

        • 调整DetailGainByMot，可以让NRLumaAdv判断为平坦区的区域降低无向性edge，建议动静暂时调的一样。

        • 调整GainByStd，通常平坦区的标准偏差较小，因此可以降低标准偏差小的区域的edge。

        • 调整EdgeKillLut，通常平坦区的edge强度较小，因此可以把小edge调的更小。

        • 调整YEE内的NR，建议将SmoBlendByStd和SmoBlendByMot都设0，调整SmoDiffThByY即可，若有需求再混一些mean/median filter的结果即可。

        • 调整coring相关参数，包括PreCorUD和PreCorD和CorByY。

      8. 若有需求想依据亮度调整，可以调整SclByY和StdAdjByY和CorByY。

      9. 若有需求想限制overshoot或undershoot edge，可以调整OverShootLimit和UnderShootLimit。

      10. 若有需求想依据hue调整edge强度，可以调整StrengthByHue，例如降低肤色edge来减轻人移动的躁声，或是增加绿色edge来强化树的细节。

      11. 调整运动噪声

        • 依据motion调降edge，建议以调整GainByMot和StdAdjByMot为主。

        • 亦可尝试调整CorByMot和DetailGainByMot和SmoBlendByMot。

        • 建议搭配3DNR/NRLuma/NRLuma_Adv反复调整。

    3. WDR

    Wide Dynamic Range（WDR）用于增宽动态范围，让同一个影像画面中，可以同时分办出亮部和暗部的细节。

    WDR对暗处亮度的提升非常明显，可以提升暗处的细节，但是在调试中会影响到亮度维度和对比度维度，过强的WDR强度也会拉出噪声。另外，WDR会对高动态范围进行压缩处理（HDR合成的图像的动态范围一般很大），让高动态的场景可以在低动态范围的屏幕上不会显示异常。

    3.1. WDR

    使用block base local histogram equalization的方式，加强区域性的影像动态范围。

    • 调整界面

      于左侧选单点选WDR即会出现WDR接口。

      Figure 28：WDR调整界面

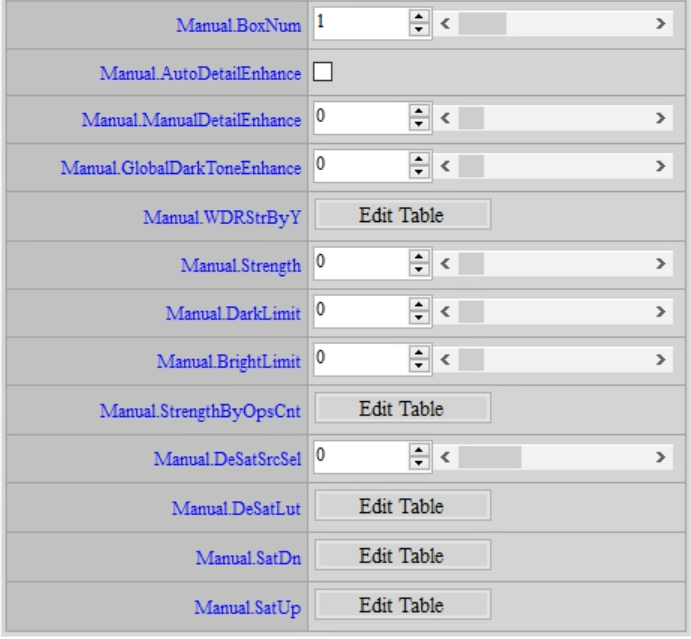

    • 参数说明

      BoxNum：依sensor长宽比例，提供多种box组合，值域范围：1 ~ 4，可依据场景要关注的物体尺度大小进行调整，值越大则box越多，每个box越小，越适合关注小对象，不可by iso变动。

      AutoDetailEnhance：细节加强控制方式，值域范围：0 ~ 1，0为手动控制，1为自动控制。

      ManualDetailEnhance：手动控制细节加强程度，值域范围：0 ~ 255，值越大则细节加强越多。只有在AutoDetailEnhance为0时有作用。

      DarkToneEnhance： 控制global tone mapping，提供下列16条curve可供选择，值域范围：0 ~ 15。数字越大则暗处会拉越亮。（HDR mode和Linear mode的16条curve并不相同，HDR中0 ~ 6是一种拉亮模式，7 ~ 15是第二种拉亮模式）。

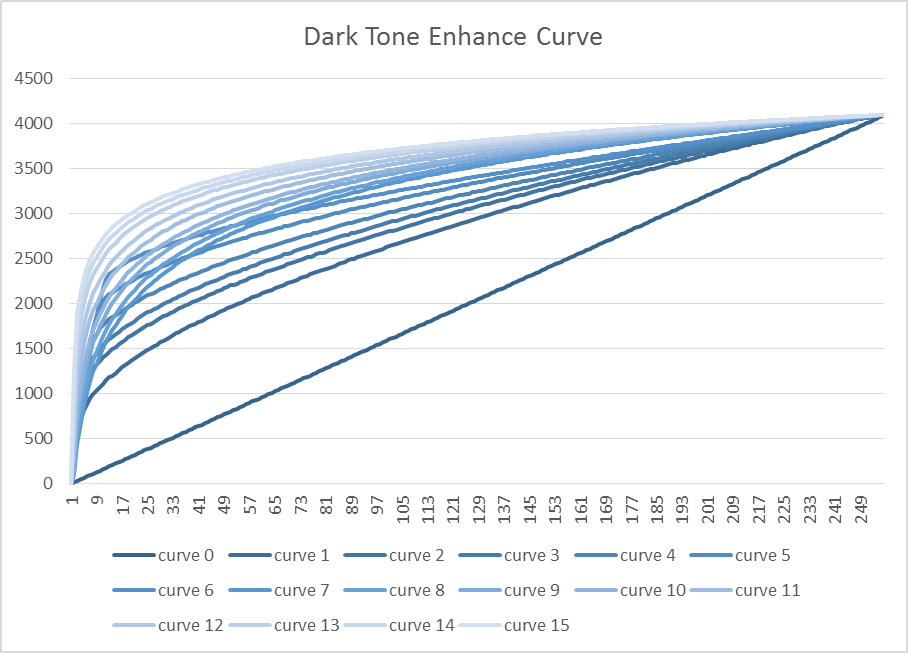

      Figure 29：预设的16条Global tone mapping（Linear）

      Figure 30：预设的16条Global tone mapping（HDR）

      WDRStrByY：依据亮度控制WDR强度，值域范围：0 ~ 255，横轴为亮度，越右边越亮，纵轴为WDR强度，值越大则WDR越强。

      Strength：整体强度，值域范围：0 ~ 255，值越大则WDR越强。

      DarkLimit：限制WDR在暗处作用的强度，值域范围：0 ~ 255，值越大则暗处WDR越弱。

      BrightLimit：限制WDR在亮处作用的强度，值域范围：0 ~ 255，值越大则亮处WDR越弱。

      StrengthByOpsCnt：依据box内反对其local WDR行为的个数，来降低local WDR强度的比例，值域范围：0 ~ 4095，横轴为反对个数，越右边则反对力量越强，纵轴为降低强度的比例（4096 = 1x），值越小则local WDR越弱，可以减轻local WDR造成的亮度反转，亦可以减轻local WDR造成某些小区域过暗或过亮的问题。

      DeSatSrc：去色彩功能的亮度来源，值域范围：0 ~ 2，0代表过完Curve1的亮度，1代表过完global tone的亮度，2代表未经过WDR处理前的亮度。

      DeSatLut：依据亮度调整去色彩功能的程度，值域范围：0 ~ 255，横轴为亮度，越右边越偏亮，纵轴为色彩增益（128 = 1x），值越小则去色彩越强，影像越偏灰。

      SatUp：控制WDR前后的饱和度强度，若是WDR前后亮度为下降则利用此曲线查表提升饱和度，值域范围：0 ~ 1023。

      SatDn：控制WDR前后的饱和度强度，若是WDR前后亮度为提升则利用此曲线查表压抑饱和度，值域范围：0 ~ 1023。

    • 调整步骤

      1. 建议先直接将WDR enable，观察预设效果是否足够，优先根据场景选择BoxNum，通常关注细小细节可以加大BoxNum值，但是如果需要兼容全场景，建议BoxNum选择2或者3。

      2. 如强度太强或太弱，可直接简单调整Strength，通常不易太大，特别是低照度场景，降低WDR强度，后面通过RGBgamma或者Ygamma去提升亮度而减弱拉出来的噪声。

      3. 如较关注的问题为暗处拉亮效果，可再搭配调整DarkToneEnhance。

      4. 其余再针对各別亮度的强度进一步调整WDRStrByY，建议左边的暗处强度减弱，这样不容易拉出噪声，同时不会损失对比度。通常暗部和亮部的强度会减弱来保证对比度。注意，gamma、defog等模块都会影响到对比度。

      5. DarkLimit或BrightLimit，针对一些特殊场景，希望暗处不要拉亮或者亮处不要拉亮，可调试这两个参数，但是注意，有效值（245~255此区间效果才明显）的影响较大，调试的时候主要要微调。

      6. 若有因为WDR太强而导致不连续或小区块过暗/过亮，可以调整StrengthByOpsCnt。

      7. 若有因为WDR太强而导致高增益处出现色偏，可以调整de-saturation功能。

    3.2. WDRCurve

    WDR进阶参数。

    • 调整界面

      于左侧选单点选WDRCurve即会出现WDRCurveFull接口。

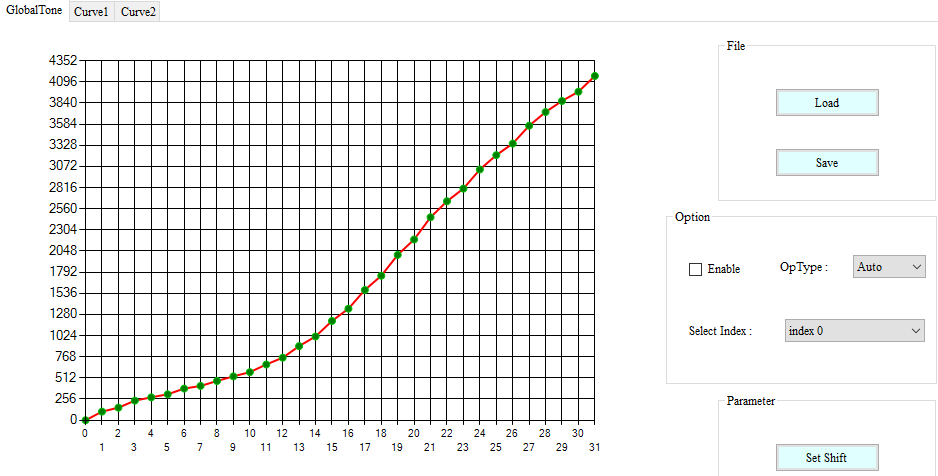

      Figure 31：WDRCurveFull调整界面

    • 参数说明

      GlobalToneSft：Global tone的横轴节点，值域范围：3 ~ 15，有32个节点，x轴依序为0、2GlobalToneSft[0]、2GlobalToneSft[0]+2GlobalToneSft[1]、2GlobalToneSft[0]+2GlobalToneSft[1]+2GlobalToneSft[2] ...，y轴依序为GlobalToneLut[0]、GlobalToneLut[1]、GlobalToneLut[2] ...，此外，y轴的最后一个节点有特殊设计，若x轴的最后一个节点小于4096，则y轴的最后一个节点为GlobalToneLut[32]，若x轴的最后一个节点大于4096，则y轴的最后一个节点为GlobalToneLut[31]+GlobalToneLut[32]，主要是为了让global tone能完全使用所有动态区间，也就是解决最后一个节点不一定刚好落在(x, y) = (4095, 4095)的问题，假设x轴的最后一个节点超过4095，那y轴也要超过4095，才能让此节点和前一个节点的线段刚好通过(x, y) = (4095, 4095)。如需调整，建议用excel画出原本的曲线，调整GlobalToneSft将想要细调的区间切细后，找到对应的GlobalToneLut，确认效果和先前一致后，再调整GlobalToneLut。

      GlobalToneLut：Global tone的纵轴节点，值域范围：0 ~ 4095。功能和DarkToneEnhance相同。

      Curve1：后级亮度调整曲线，值域范围：0 ~ 1023。横轴为输入亮度，纵轴为输出亮度，值越大则最终影像越亮。

    • 调整步骤

      1. 调整global tone。

      2. 调整Curve1，来达到想要的效果。

    3.3. Defog

    去雾功能，达到更好多对比感。

    • 调整界面

      于左侧选单点选WDR即会出现Defog接口。

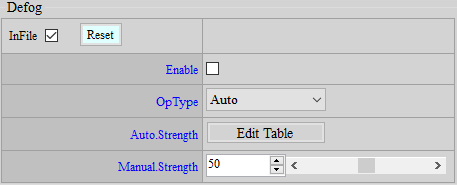

      Figure 32：Defog调整界面

    • 参数说明

      Strength：设定对比度、亮度、灰度的可变强度数值，预设为50。

    • 调整步骤

      调整Strength，来达到更好的对比感。建议作为去雾功能接口，优先使用WDR。

    4. YCLPF

    针对Sensor影像，Interlace的格式输入，所造成的边缘锯齿、颜色跳动等问题，可使用此模块来减缓现象。

    • 调整界面

      于左侧选单点选YCLPF即会出现YCLPF接口。

      Figure 33：YCLPF调整界面

    • 参数说明

      Enable ：YCLPF功能开关。

      Y_lpf_Enable：针对Y（Luma亮度）的滤波开关。

      C_lpf_Enable：针对C（Chroma彩度）的滤波开关。

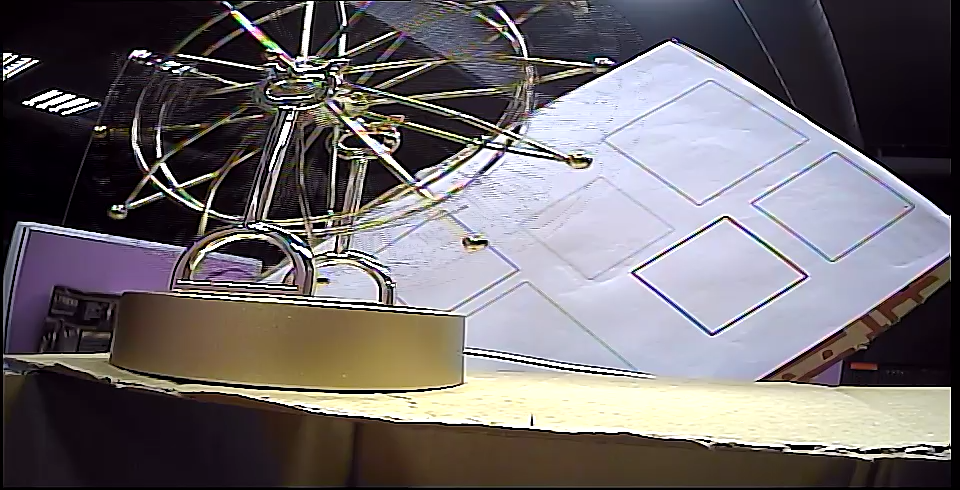

      Figure 34：YCLPF调整前

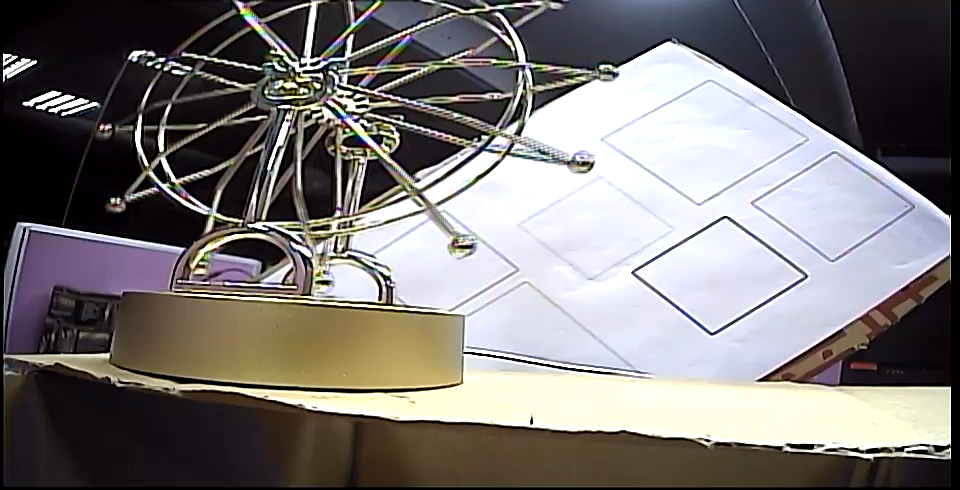

      Figure 35：YCLPF调整后

    5. DUMMY

    Dummy API是一个默认的接口，若有新增功能，都会透过此接口，以避免不断新增接口，或是影响原本的结构体。默认值皆为-1，则代表bypass此功能。若有开启Dummy API，保存bin档的时候，务必勾选InFile，方能保存参数。

    5.1. Dummy

    支持by iso调整。

    • 调整界面

      于左侧选单点选Dummy即会出现Dummy界面。

      Figure 36：Dummy调整界面

    • 参数说明

      Dummy0：目前没作用，预设为-1，值域范围：-1 ~ 255。

      Dummy1：目前没作用，预设为-1，值域范围：-1 ~ 255。

      Dummy2：目前没作用，预设为-1，值域范围：-1 ~ 255。

      Dummy3：目前没作用，预设为-1，值域范围：-1 ~ 255。

      Dummy4：目前没作用，预设为-1，值域范围：-1 ~ 255。

    5.2. Dummy_EX

    不支持by iso调整。

    • 调整界面

      于左侧选单点选Dummy即会出现Dummy_EX界面。

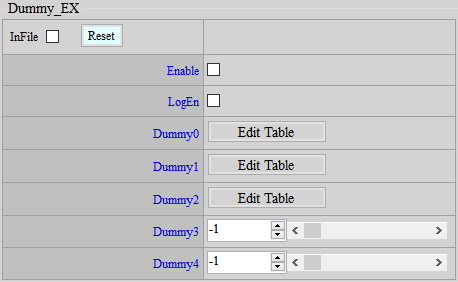

      Figure 37：Dummy_EX调整界面

    • 参数说明

      Dummy0：目前没作用，预设为-1，值域范围：-1 ~ 255。

      Dummy1：目前没作用，预设为-1，值域范围：-1 ~ 255。

      Dummy2：目前没作用，预设为-1，值域范围：-1 ~ 255。

      Dummy3：目前没作用，预设为-1，值域范围：-1 ~ 255。

      Dummy4：目前没作用，预设为-1，值域范围：-1 ~ 255。

    6. TEMPERATURE SETTING

    当chip温度改变，IQ也可以做相对应调整，达到更好的效果。

    6.1. Temperature

    设定温度节点和对应的IQ设定。

    • 调整界面

      于左侧选单点选Temperature即会出现Temperature界面。

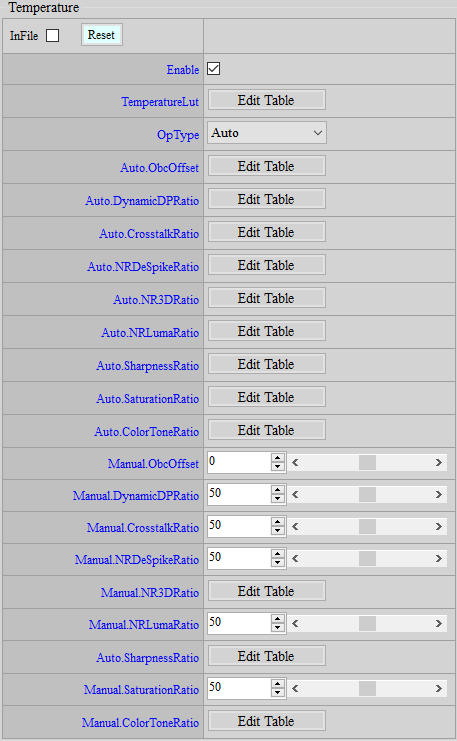

      Figure 38：Temperature调整界面

    • 参数说明

      TemperatureLut：温度节点，支持16个节点，值域范围：0 ~ 255。

      ObcOffset：OBC偏移量，会迭加到原本的OBC，值越大则OBC越大，预设为0。

      DynamicDPRatio：DynamicDP强度变化比例，会作用到DPCTH，值越大则NR效果越强，预设为50。

      CrosstalkRatio：Crosstalk强度变化比例，会乘到Strength，值越大则NR效果越强，预设为50。

      NRDeSpikeRatio：NRDeSpike强度变化比例，会乘到BlendRatio，值越大则NR效果越强，预设为50。

      NR3DRatio：NR3D强度变化比例，依序会乘到MD.Thd和MD.Gain，值越大则NR效果越强，预设为50。

      NRLumaRatio：NRLuma强度变化比例，会乘到Strength，值越大则NR效果越强，预设为50。

      SharpnessRatio：Sharpness强度变化比例，依序会乘到OverShootGain和UnderShootGain，值越大则越锐利，预设为50。

      SaturationRatio：Saturation强度变化比例，会乘到AllStar，值越大则越饱和，预设为50。

      ColorToneRatio：ColorTone强度变化比例，依序对应到R/G/B，会作用到CCM，值越大则越饱和，预设为50。

    6.2. Temperature Info

    获取当前chip温度。

    • 调整界面

      于左侧选单点选Temperature即会出现TemperatureInfo界面。

      Figure 39：TemperatureInfo调整界面

    • 参数说明

      Temperature：获取当前chip温度，只读。

    7. COLORTOGRAY

    当IR-Cut filter打开颜色会变异常，因此通常会将画面由彩色转为灰阶。

    • 调整界面

      于左侧选单点选ColorToGray即会出现ColorToGray接口。

      Figure 40：ColorToGray调整界面

    • 参数说明

      Enable ：彩转灰功能开关，相当于将Saturation设为0。

    8. IQ TOOL接口联机功能操作

    8.1. IQ Tool接口联机功能操作步骤

    1. 设定EVB网络功能，在终端机输入下列指令：

      #ifconfig eth0 hw ether 00:xx:xx:00:00:01

#ifconfig eth0 upwang

#udhcpc

#mixer -n 1 -q

其中-q表示开启 iqserver，IQ Tool才可以联机。

    2. 选择产品类型：1. IP Camera；2. Car Camera

    3. 输入EVB的IP地址

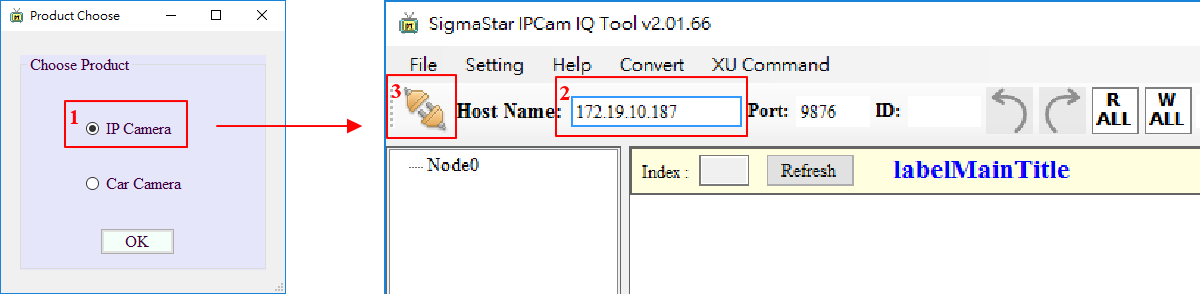

    4. 点击Connection图标连线即可以开始使用IQ Tool调整影像的参数，设定步骤如Figure 41所示。

      Figure 41：IQ Tool接口联机设定

    9. IQ TOOL接口功能说明

    9.1. IQ Tool界面

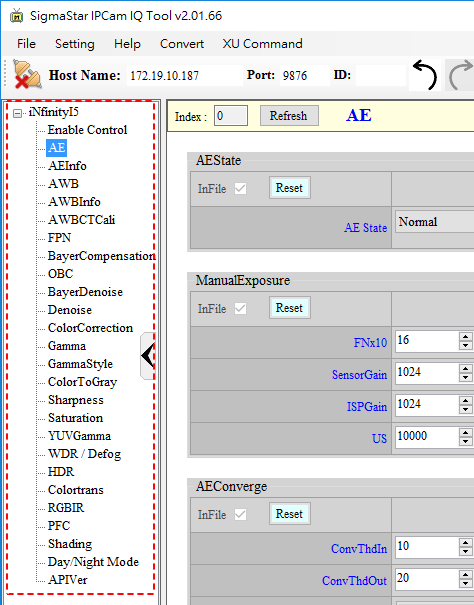

    IQ Tool接口的左侧红色虚线框内是功能树状结构，以Figure 42为例，每一个树状节点都是一个API集合。点选左方节点后会动态产生右方页面，点选左方AE节点后在右方动态产生该节点下的API：ManualExposure，可在右方接口中对API进行实际调值操作。

    Figure 42：IQ Tool功能树形图

    9.2. 参数调校

    不同的API有不同种类的调参数功能，如填入数值、下拉选单、取值、窗体建立，根据各个API的初始设定，有些可以Read和Write，有些只能Read。

    调校参数类型：

    1. 数值：可透过以下三种方式修改值

      • 点选上下箭头调值

      • 直接在栏框内填值

      • 左右移动滚动条调整值

      数值类型会设定范围，根据不同的API初始设定Min以及Max值。以API为ManualExposure的情况下为例，FNx10最小值是10最大值是220。如果填小于10则会自动跳回10，如果填大于220则会自动跳回220，如Figure 43。

      Figure 43：数值功能示意图

    2. 下拉选单：点击箭头后会出现下拉选单，即可点选不同的功能，以API AE – Flicker为例（如Figure 44），Enable下拉选单可以选择Disable、60Hz或是50Hz。

      Figure 44：下拉选单功能示意图

    3. 读值：栏框内的值read only，不可以write，以API AWBInfo为例（如Figure 45），可以读取WB_Rgain栏框内的值2130，但不可以write。

      Figure 45：读值显示于字段示意图

    4. 表格：页面上有一个按钮，如Figure 46所看到的Edit Table按钮。

      Figure 46：点选Edit Table按钮可以弹出表格窗口接口

      点选按钮以后，弹出表格窗口，如Figure 47窗口内有表格，点选Read按钮以后可以读取板子内的值，点选Write按钮，可将值写入板子。

      Figure 47：表格窗口接口示意图

      若是表格Read only，API设定不允許寫入板子则只会显示出Read button（如Figure 48）。

      Figure 48：Read only表格窗口示意图

    9.3. 读写数据

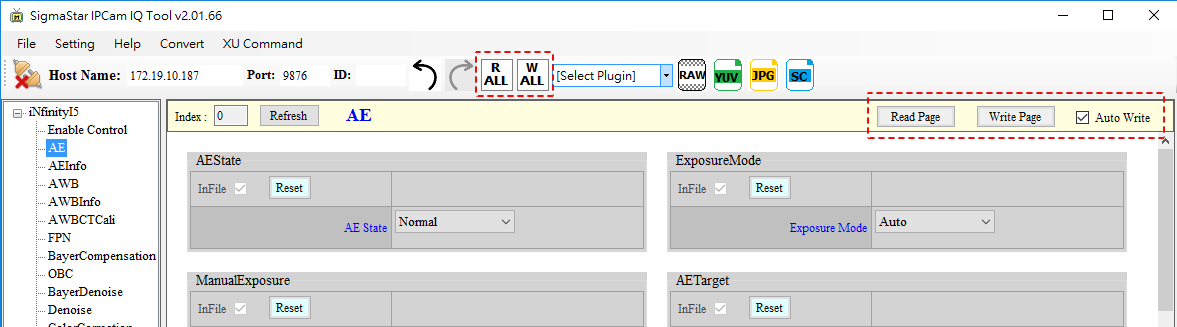

    可以读写所有API集合的数据，也可以读写目前页面所有的API资料，如Figure 49目前页面API为AE时，此时如果按下右上方的Read Page则会读取目前AE页面的所有data，如果按下右上方的Write Page，则会写入data到AE页面里。但是如果按下上方R ALL键则会读取所有API集合不只是AE的所有data，然后按下W ALL键则会写入data到所有API页面里，除了API集合为Gamma/Calibration的情况，其余的API皆会Auto Write data，Gamma必须自己手动点选Write Page 才会存入资料。小图示的详细说明参阅Table 1。

    Figure 49：读写数据接口示意图

    Table 1：读写数据图标详细说明

    图示 功能 功能说明
    读取所有API集合页面的数据 按下R ALL按钮，即可读取所有API集合页面的数据。
    写入所有的数据到每个API集合页面 按下W ALL按钮，即可写入所有API集合页面（不包括Calibration）的数据。
    读取目前页面资料 按下Read Page按钮，即可读取目前页面所有的API数据。
    将目前页面的资料写入到API 按下Write Page按钮，即可写入数据到目前页面所有的API。
    实时的将页面的数据写入到API 选中时，即开启AutoWrite功能。

    9.4. 保存Raw/YUV/JPG格式的图像

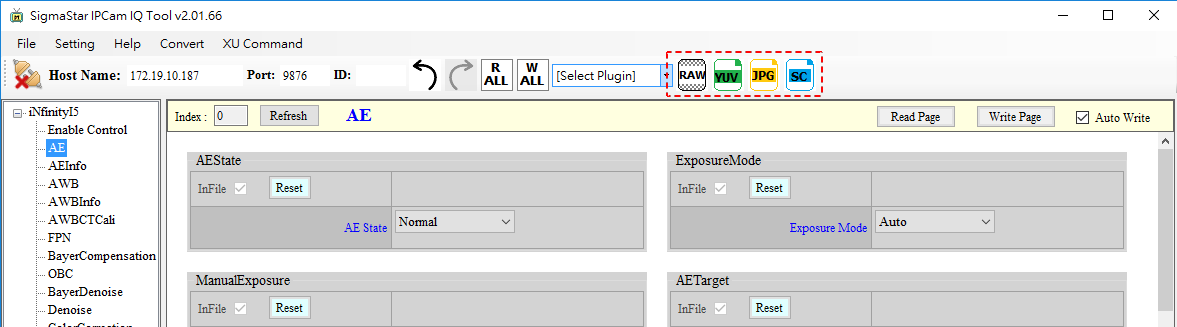

    连接上板子以后，可以透过点选红色虚线标注的按钮，获取图像的四种格式，如Figure 50。

    Figure 50：保存图像按钮接口示意图

    开始抓图像后会产生一个新的窗口显示进度，抓取成功会在下方显示讯息，如Figure 51。下方会显示图像保存路径，默认保存在程序所在的目录下的./Image中。

    Figure 51：保存图像成功示意图

    9.5. 新建、载入、保存页面参数

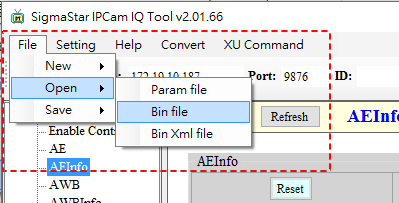

    使用IQ Tool调整的过程中可以随时保存页面参数到指定路径中，也可以加载已经保存的参数档，如Figure 52。

    Figure 52：新建、载入、保存页面参数示意图

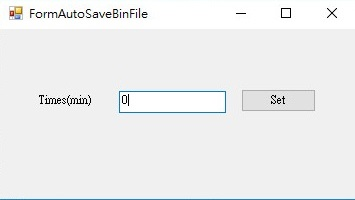

    IQ Tool有提供自动存Bin File的功能，参数单位为分钟，0代表不自动储存，会储存在CvtXml这个文件夹下，如Figure 53，也会显示剩几秒就会存一次档，但如果操作期间有手动存，秒数会重来，如Figure 54。

    Figure 53：自动储存Bin File示意图

    Figure 54：显示距离下次存Bin File剩余时间

    存Apibin可存不需Api的功能，只要把相对应的InFile取消即可。

    Figure 55：InFile功能

    若遇到InFile是反白（如Figure 56），无法选取时，有需要将改API存进Apibin时，可将Api.xml中该API的FileMode改为W（如Figure 57）。

    Figure 56：InFile反白示意图

    Figure 57：Api.xml修改FileMode示意图

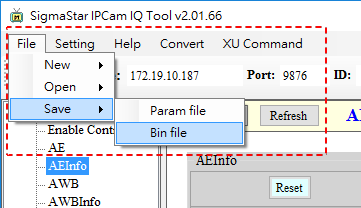

    1. 保存参数有两种格式，分别是Xml和Bin。

      • Xml格式

        Xml主要用于保存工具的GUI接口（包含接口参数数值）。

      • Bin格式

        Bin只保存API参数，可以透过在应用层调用MI_ISP_API_CmdLoadBinFile（MI_U32 Channel, char* filepath, MI_U32 user_key）自动加载API参数。

        Magic Key可以用来验证bin档是否与设备配对，在Setting中设置。

        在bin的API参数之后会再附加相对应串口的Xml，为了达到Xml与API参数可以互相匹配的目的。

    2. 加载参数有三种格式，分别是Xml、Bin和Bin xml。

      • Xml

        Xml用于加载工具的GUI接口（包含接口参数）。

      • Bin

        Bin用于载入API参数。

      • Bin Xml

        Bin Xml用于加载API参数和附加相对应串口的Xml。

    9.6. Gamma调值

    1. 点选Gamma树状节点，即在右方产生Gamma调值介面，如Figure 58。

      Figure 58：Gamma调值界面

    2. Gamma 功能介面說明，参考Figure 59。

      Figure 59：Gamma功能接口说明

      Figure 60：Gamma存、读档格式示意图

    3. Gamma 功能介面详细说明，如Table 2。

      Table 2：Gamma功能接口详细说明

      Gamma接口功能图标 功能 详细说明
      1 控制R，G，B线 1. 勾选Gamma Red以后，即可用鼠标控制red line，且看的到red line。
      2. 如果没有勾选，则不可以控制，且看不到red line。
      3. 勾选和不勾选Gamma Green，Gamma Blue 的功能相同。
      2 新增点，且自动产生曲线 利用上下小箭头（或在栏框内）输入x轴值以及y轴值，点选Set按钮后
      1. 尚未存在控制点，曲线上新增(x, y)控制点且周围产生平滑曲线跟着移动。
      2. 如果曲线该x轴已存在控制点，控制点变更至所输入的y值，周围产生平滑曲线。
      3 重新设定 清除R、G或B的线，还原初始值的设定 （bypass gamma）。
      4 检查控制点 如果有成功产生出控制点则显示为Yes，如果失败则显示No。
      5 载入和储存RGB pixel Load：加载存有RGB pixel值的txt档，会自动产生RGB曲线。
      Save：把目前设定好的RGB曲线pixel值存入txt档。如Figure 60
      档案设定格式为: R→G→B。 Header：0（说明）；pixel red：1 ~ 256；pixel green：257 ~ 512；pixel blue：513 ~ 768
      6 鼠标控制页面 鼠标左键点选曲线可在曲线上新增点，移动控制点和辅助点会自动产生平滑曲线。
      鼠标右键点选控制点即可删除该控制点。
      7 控制点选项 1. 选择Sync RGB格子，即可将R、G、B三条曲线合并成一条灰线，改变这条灰线可以同时对R、G、B三条曲线生效。
      2. 左右拖动Section Bar可以设定曲线的控制点数量。

    4. Gamma曲线的调整方式：初始化在座标上可以看到RGB三条曲线。勾选Gamma Red、Gamma Green、Gamma Blue後，利用滑鼠控制十字符号移动点击控制曲线。如点击处三条曲线刚好交叉重叠，优先顺序为Red、Green、Blue。先以R曲线为例，按滑鼠左键新增控制点，右键移除控制点，移动控制点可以改变曲线，控制点旁也会有两个辅助点，用来微调贝茨曲线。R、G、B各有256个pixel值，参考Figure 61。

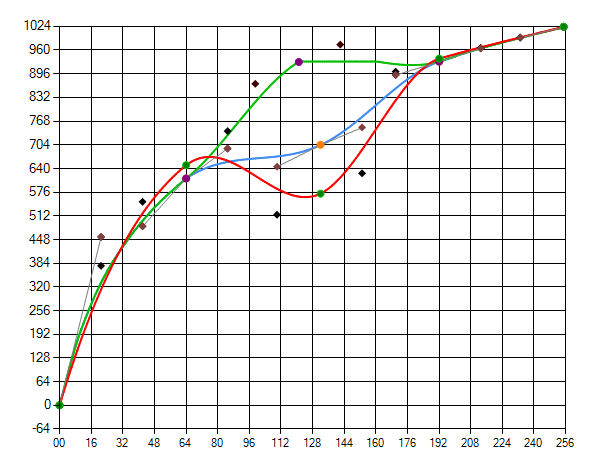

      Figure 61：Gamma曲线调整示意图

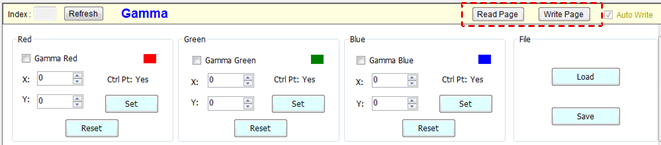

    5. Gamma曲线Read Page和Write Page

      • Read Page：即为get API，点选Read Page按钮，会取得当前生效的曲线。

      • Write Page：即为set API，会将目前UI接口的曲线设到硬件，在API是Gamma的情况下，必须自己手动点选Write Page才会存入data，不会Auto Write，其他的API皆会自动AutoWrite，按钮如图Figure 62。

        Figure 62：Gamma Read and Write item

    9.7. Plugin

    IQ Tool提供了AF、AWB、CCM、GAMMA、ALSC五种插件以辅助IQ调试，如下Figure 63所示。

    Figure 63：Plugin下拉式选单界面

    9.7.1. Gamma Fitting Analyzer

    此插件工具使用于Gamma Fitting校正。

    • 调整界面

      CDF_Orig：open source的CDF曲线。

      CDF_Ref：open target的CDF曲线。

      FitGMA：Fitting Gamma曲线。

      Figure 64：Gamma Fitting Analyzer界面

    • 使用方式及参数说明

      1. 读取影像的Gamma 曲线，点击Options的Raw Setting初始设定。

        Figure 65：开启Raw Setting界面

      2. 点击open source打开保存的RAW image。

      3. 点击open target打开标准的OECF Chart图片。

      4. 按左键分别选取ROI，自动产生相对应的histogram。

      5. 选择Gamma曲线类型，共有两种曲线计算方式，建议选择Exponential

        • Spline曲线

        • Exponential曲线

      6. 点击Match GMA按钮，产生Gamma曲线。

      7. 点击Save GMA按钮，保存计算完的Gamma参数值。

    10. 与TIRAMISU差异列表

    模块名称 差异功能 差异参数（删除） 差异参数（新增）
    NR3D 新增不同信道的motion信息调整 u8MdThd
    u16MdGain
    u8MdThdByY[16]
    u8MdGainByY[16]    		 u8MdThd_C
    u8MdThd_Y
    u16MdGain_C
    u16MdGain_Y
    u8MdThd_CByY[16]
    u8MdThd_YByY[16]
    u8MdGain_CByY[16]
    u8MdGain_YByY[16]
    WDR 新增WDR效果前后饱和度补偿功能 N/A. u8WDRSatdn[33]
    u8WDRSatup[33]
    YCLPF 新算法 N/A. N/A.
    AE 移除模块 N/A. N/A.
    AWB 移除模块 N/A. N/A.
    AF 移除模块 N/A. N/A.
    OBC 移除模块 N/A. N/A.
    ALSC 移除模块 N/A. N/A.
    LSC 移除模块 N/A. N/A.
    CCM 移除模块 N/A. N/A.
    Crosstalk 移除模块 N/A. N/A.
    Falsecolor 移除模块 N/A. N/A.
    PFC 移除模块 N/A. N/A.
    Demosaic 移除模块 N/A. N/A.
    DynamicDP 移除模块 N/A. N/A.
    NRDespike 移除模块 N/A. N/A.
    NRLuma 移除模块 N/A. N/A.
    Day Night Mode Detection 移除模块 N/A. N/A.
    RGBIR 移除模块 N/A. N/A.
    SDC 移除模块 N/A. N/A.
