MI BF API
REVISION HISTORY¶
| Revision No. | Description |
Date |
|---|---|---|
| 1.0 | 09/12/2020 | |
| 1.1 | 10/15/2020 | |
| 1.2 | 08/03/2021 |
1. 概述¶
1.1. 算法说明¶
BF（beamforming）波束形成或空间滤波是一种用于传感器数组的定向信号处理技术传输或接收。通过这样一种方式组合麦克风数组中的组件来实现特定角度的信号加强，而其他的则会衰减。波束形成可用于发射端和接收端，以实现空间选择性。
1.2. 关键词说明¶
1.2.1. 噪音阀值¶
Noise Gate（dBFS），低于此值将会把该帧作为噪声部分处理。若设置太高，容易造成语音失真。若设定置太低，会影响算法效果。应小心处理此值设定。此参数必须考虑实际麦克风所录制的音量大小，若麦克风录制音量太小且此值设定较大，则该帧会当成噪声部分处理，此值范围为[-80,0], 建议值为 -20，步长为1。
1.2.2. 对角加载¶
透过在矩阵之对角线元素增加对角加载(Diagonal loading)，可以保证反矩阵必定存在达成正则化，因而提升BF滤波器的强健性。应小心处理此值设定，若设置太高，会影响算法效果，若设置太低，容易造成语音失真，此值范围为[100,1],建议值为10，步长为1。
1.3. 注意¶
1.3.1. 使用¶
为方便调试和确认算法效果，需要用户应用自行实现替换算法参数和抓取音频数据的逻辑。
1.3.2. 搭配¶
此模块搭配音频处理链(Audio Process Chain) 会有最佳的信号加强、压制干扰的效果。
1.3.3. 区分¶
不同通道数会对应到不同参考库。用户需要自行确认是否使用正确的通道数及对应之参考库。
2. 规格¶
-
麦克风个数必须多于两颗。
-
必须使用同规格的麦克风。
-
麦克风增益必须相同。
-
在安静的背景环境，可以达到最好的效果。
-
使用音档文件做作为声源时，必须确保音文件中没有发生信号剪裁，如图一所示：
图一 信号剪裁示意图
3. 数组系统及坐标系¶
3.1. 多麦克风数组¶
多麦克风数组相较于双麦克风数组，拥有更好的带宽分辨率以及更多组麦克风权重，可以提升定位以及空间滤波的表现而达到更好的特定角度加强效果，其中特定角度即为声音方向的角度(microphone_doa)。常见的多麦克风数组主要有两类，分别是均匀线性数组以及均匀圆形数组。以下皆为二维示意图(无高度差之影响)。
3.1.1. 均匀线性数组及坐标系¶
均匀线性数组为一直线排列，且相邻麦克风之间距distance皆相同，并且由于其具有对称性，加强角度仅考虑上半平面(-90度至90度)。图二为均匀线性数组于空间坐标系之示意图。声音方向的角度(microphone_doa)定义为与数组中心及x轴之夹角。逆时钟方向为正。distance 单位为公分，建议至少大于5 cm 或 6 cm。
图二 均匀线性数组及其坐标系
3.1.2. 均匀圆形数组及坐标系¶
均匀圆形数组为一圆形排列，且相邻麦克风与数组中心之夹角皆相同，麦克风间距即为圆形之直径，由于不具对称性，加强角度可以为整个平面，图三为均匀圆形数组于空间坐标系之示意图。声音方向的角度(microphone_doa)定义为与数组中心及x轴之夹角。逆时钟方向为正。distance 为圆形的直径。单位为公分。建议至少大于6 cm。
图三 均匀圆形数组及其坐标系
4. API 参考¶
4.1. 功能模块API¶
| API名 | 功能 |
|---|---|
| IaaBf_GetBufferSize | 获取Bf算法运行需要的内存大小 |
| IaaBf_Init | 初始化Bf算法 |
| IaaBf_SetConfig | 配置Bf算法 |
| IaaBf_GetConfig | 获取Bf算法当前的配置参数信息 |
| IaaBf_SetShape | Bf指派麦克风数组形状 |
| IaaBf_Run | Bf算法处理 |
| IaaBf_Reset | 重新初始化Bf算法 |
| IaaBf_Free | 释放Bf算法资源 |
4.2. IaaBf_GetBufferSize¶
-
功能
获取Bf算法运行所需要的内存大小。
-
语法
unsigned int IaaBf_GetBufferSize(void);
-
返回值
返回值为Bf算法运行所需要的内存大小
-
依赖
-
头文件: AudioBfProcess.h
-
库文件: libBF_2MIC_LINUX.so/ libBF_2MIC_LINUX.a/ libBF_4MIC_LINUX.so/libBF_4MIC_LINUX.a
-
-
注意
该接口仅返回需要的内存大小，申请和释放内存的动作需应用来处理。
-
举例
请参考IaaBf_Run举例部分。
4.3. IaaBf_Init¶
-
功能
初始化Bf算法。
-
语法
F_HANDLE IaaBf_Init(char* working_buffer,AudioBfInit* bf_init);
-
形参
参数名称 描述 输入/输出 working_buffer Bf算法所使用的内存地址 输入 bf_init Bf算法的初始化结构体指针 输入 -
返回值
返回值 结果 非NULL 成功 NULL 失败 -
依赖
-
头文件: AudioBfProcess.h
-
库文件: libBF_2MIC_LINUX.so/ libBF_2MIC_LINUX.a/ libBF_4MIC_LINUX.so/libBF_4MIC_LINUX.a
-
-
举例
请参考IaaBf_Run举例部分。
4.4. IaaBf_SetConfig¶
-
功能
配置Bf算法。
-
语法
ALGO_BF_RET IaaBf_SetConfig(BF_HANDLE handle,AudioBfConfig* bf_config);
-
形参
参数名称 描述 输入/输出 handle Bf算法handle 输入 bf_config Bf算法的配置结构体指针 输入 -
返回值
返回值 结果 0 成功 非0 失败，参照错误码 -
依赖
-
头文件: AudioBfProcess.h
-
库文件: libBF_2MIC_LINUX.so/ libBF_2MIC_LINUX.a/ libBF_4MIC_LINUX.so/libBF_4MIC_LINUX.a
-
-
举例
请参考IaaBf_Run举例部分。
4.5. IaaBf_GetConfig¶
-
功能
获取Bf算法当前的配置参数。
-
语法
ALGO_BF_RET IaaBf_GetConfig(BF_HANDLE handle,AudioBfConfig* bf_config);
-
形参
参数名称 描述 输入/输出 handle Bf算法handle 输入 bf_config Bf算法的配置结构体指针 输出 -
返回值
返回值 结果 0 成功 非0 失败，参照错误码 -
依赖
-
头文件: AudioBfProcess.h
-
库文件: libBF_2MIC_LINUX.so/ libBF_2MIC_LINUX.a/ libBF_4MIC_LINUX.so/libBF_4MIC_LINUX.a
-
-
举例
请参考IaaBf_Run举例部分。
4.6. IaaBf_SetShape¶
-
功能
Bf指派麦克风数组形状。
-
语法
ALGO_BF_RET IaaBf_Setshape(BF_HANDLE handle,int shape);
-
形参
参数名称 描述 输入/输出 handle Bf算法handle 输入 shape 指派数组形状。0:均匀线性数组，1:均匀圆形数组 输入 -
返回值
返回值 结果 0 成功 非0 失败，参照错误码 -
依赖
-
头文件: AudioBfProcess.h
-
库文件: libBF_2MIC_LINUX.so/ libBF_2MIC_LINUX.a/ libBF_4MIC_LINUX.so/libBF_4MIC_LINUX.a
-
-
注意
-
仅提供均匀线性数组及均匀圆型数组(示意图请看图一及图二)，客户有特殊数组需求，需告知修改
-
麦克风个数为2个时，只存在线性数组，其间距即为所设定麦克风间距
-
数组位置设定会强烈影响Beamforming效果，因此设定之数组位置必须与真实数组位置相同
-
-
举例
请参考IaaBf_Run举例部分。
4.7. IaaBf_Run¶
-
功能
BF算法处理。
-
语法
ALGO_BF_RET IaaBf_Run(BF_HANDLE handle, short* microphone_input, short* microphone_output,float* microphone_doa);
-
形参
参数名称 描述 输入/输出 handle Bf算法handle 输入 microphone_input 待进行声源定位的数据指针 输入 microphone_output 经过算法后的数据输出指针 输出 microphone_doa Beamforming处理的角度。此参数可由用户设定(较为直观)，也可由SSL计算(SSL会计算接收信号的时间差，还需要一个转换才能换至角度)。如果声音来自正前方，可输入0。如果声音来自左右两侧，可输入 90 或-90 输入 -
返回值
返回值 结果 0 成功 非0 失败，参照错误码 -
依赖
-
头文件: AudioBfProcess.h
-
库文件: libBF_2MIC_LINUX.so/ libBF_2MIC_LINUX.a/ libBF_4MIC_LINUX.so/libBF_4MIC_LINUX.a
-
-
注意
-
对于两颗麦克风数组(双声道音频可以负荷)，microphone_input指向的数据应以采样点为最小单位，按照L,R,L,R的格式摆放，数据长度必须和IaaBf_Init中设定的point_number(即多少个采样点进行一次beamforming处理)相对应。→范例一
-
对于多颗麦克风数组(麦克风数多于两颗，双声道音频无法负荷)之情况，各个麦克风音频须为单声道，microphone_input指向的数据仍应已采样点为最小单位，并按照麦克风于数组的相对位置，由左至右的格式摆放，例如4颗线性麦克风数组，摆放的方式为 [左一→左二→右二→右一]，数据长度必须和IaaBf_Init中设定的point_number(即多少个采样点进行一次beamforming处理)相对应。→范例二
-
microphone_output 数据长度必须和IaaBf_Init中设定的Point_number相对应。
若Point_number 为128点，则4颗数组的microphone_input 长度为128x4 = 512点，输出microphone_output 为128点。
-
-
举例
-
范例一：两颗麦克风数组(麦克风输入为双声道音频)
1. #include <stdio.h> 2. #include <unistd.h> 3. #include <fcntl.h> 4. #include <string.h> 5. #include <sys/time.h> 6. #include <sys/ioctl.h> 7. #include <stdlib.h> 8. #include "AudioBfProcess.h" 9. 10. #define USE_MALLOC (1) 11. typedef unsigned char uint8; 12. typedef unsigned short uint16; 13. typedef unsigned long uint32; 14. 15. float AVERAGE_RUN(int a) 16. { 17. static unsigned int num = 0; 18. static float avg = 0; 19. if(num == 0) avg = 0; 20. num++; 21. avg = avg + ((float)a - avg) / ((float)num); 22. return avg; 23. } 24. unsigned int _OsCounterGetMs(void) 25. { 26. struct timeval t1; 27. gettimeofday(&t1,NULL); 28. unsigned int T = ( (1000000 * t1.tv_sec)+ t1.tv_usec ) / 1000; 29. return T; 30. } 31. 32. int main(int argc, char *argv[]) 33. { 34. short input[256]; 35. short output[128]; 36. char infileName[512]; 37. char outfileName[512]; 38. 39. FILE * fin, * fout; 40. ALGO_BF_RET ret; 41. int shape = 0; 42. float direction = 0.0; 43. int delay_sample = 0; 44. float avg = 0; 45. int counter = 0; 46. unsigned int T0,T1; 47. AudioBfInit bf_init; 48. AudioBfConfig bf_config; 49. BF_HANDLE handle; 50. bf_init.mic_distance = 8.0; 51. bf_init.point_number = 128; 52. bf_init.sample_rate = 16000; 53. bf_init.channel = 2; 54. bf_config.noise_gate_dbfs = -20; 55. bf_config.temperature = 20; 56. bf_config.noise_estimation = 0; 57. bf_config.output_gain = 0.7; 58. bf_config.vad_enable = 0; 59. bf_config.diagonal_loading = 10; 60. #if USE_MALLOC 61. char *WorkingBuffer2; 62. WorkingBuffer2 = (char*)malloc(IaaBf_GetBufferSize()); 63. #endif 64. handle = IaaBf_Init((char*)WorkingBuffer2, &bf_init); 65. if (handle==NULL) 66. { 67. printf("BF init error\r\n"); 68. return -1; 69. } 70. else 71. { 72. printf("BF init succeed\r\n"); 73. } 74. ret = IaaBf_SetConfig(handle,&bf_config); 75. if (ret) 76. { 77. printf("Error occured in Config\n"); 78. return -1; 79. } 80. ret = IaaBf_SetShape(handle,shape); 81. if (ret) 82. { 83. printf("Error occured in Array shape\n"); 84. return -1; 85. } 86. sprintf(infileName,"%s","./../sample/data/Chn-14.wav"); 87. sprintf(outfileName,"%s","./BFOut.pcm"); 88. 89. fin = fopen(infileName, "rb"); 90. if(!fin) 91. { printf("the input file could not be open\n"); 92. return -1; 93. } 94. 95. fout = fopen(outfileName, "wb"); 96. if(!fout) 97. { 98. printf("the output file could not be open\n"); 99. return -1; 100. } 101. 102. fread(input, sizeof(char), 44, fin); // read header 44 bytes 103. fwrite(input, sizeof(char),44, fout); // write 44 bytes output 104. // int delay_sample = 0; 105. while(fread(input, sizeof(short), bf_init.point_number*bf_init.channel, fin)) 106. { 107. counter++; 108. T0 = (long)_OsCounterGetMs(); 109. ret = IaaBf_Run(handle,input,output,&direction); 110. T1 = (long)_OsCounterGetMs(); 111. avg += (T1 - T0); 112. if(ret) 113. { 114. printf("Error occured in Run\n"); 115. return -1; 116. } 117. fwrite(output, sizeof(short), bf_init.point_number, fout); 118. } 119. avg /= counter; 120. printf("AVG is %.2f ms\n",avg); 121. IaaBf_Free(handle); 122. fclose(fin); 123. fclose(fout); 124. free(WorkingBuffer2); 125. printf("Done\n"); 126. return 0;127. } -
范例二：多颗麦克风数组(麦克风输入为4个单声道音讯)
1. #include <stdio.h> 2. #include <unistd.h> 3. #include <fcntl.h> 4. #include <string.h> 5. #include <sys/time.h> 6. #include <sys/ioctl.h> 7. #include <stdlib.h> 8. #include "AudioBfProcess.h" 9. 10. #define MIC_NUM (4) 11. #define USE_MALLOC (1) 12. typedef unsigned char uint8; 13. typedef unsigned short uint16; 14. typedef unsigned long uint32; 15. 16. float AVERAGE_RUN(int a) 17. { 18. static unsigned int num = 0; 19. static float avg = 0; 20. if(num == 0) avg = 0; 21. num++; 22. avg = avg + ((float)a - avg) / ((float)num); 23. return avg; 24. } 25. unsigned int _OsCounterGetMs(void) 26. { 27. struct timeval t1; 28. gettimeofday(&t1,NULL); 29. unsigned int T = ( (1000000 * t1.tv_sec)+ t1.tv_usec ) / 1000; 30. return T; 31. } 32. 33. int main(int argc, char *argv[]) 34. { 35. /*********Input file init*******/ 36. short input[512]; 37. short output[128]; 38. short input_tmp1[128],input_tmp2[128],input_tmp3[128],input_tmp4[128]; 39. FILE * fin0, * fin1, * fin2, * fin3, * fout; 40. 41. char infileName[MIC_NUM][512]; 42. char outfileName[512]; 43. ALGO_BF_RET ret; 44. int k; 45. float avg = 0; 46. int counter = 0; 47. unsigned int T0, T1; 48. /********common setting between SSL and BF********/ 49. int point_number = 128; 50. float microphone_distance = 4.0; 51. int temperature = 20; 52. int sample_rate = 16000; 53. int shape = 0; 54. // int delay_sample[MIC_NUM-1] = {0,0,0}; //channel-1 55. float direction = 0.0; 56. /*******BF data init*********/ 57. #if USE_MALLOC 58. char *WorkingBuffer_BF; 59. WorkingBuffer_BF = (char*)malloc(IaaBf_GetBufferSize()); 60. #endif 61. 62. AudioBfInit bf_init; 63. AudioBfConfig bf_config; 64. BF_HANDLE bf_handle; 65. bf_init.mic_distance = microphone_distance; 66. bf_init.point_number = point_number; 67. bf_init.sample_rate = sample_rate; 68. bf_init.channel = MIC_NUM; 69. bf_config.noise_gate_dbfs = -20; 70. bf_config.temperature = temperature; 71. bf_config.noise_estimation = 0; 72. bf_config.output_gain = 0.7; 73. bf_config.vad_enable = 0; 74. bf_config.diagonal_loading = 10; 75. bf_handle = IaaBf_Init((char*)WorkingBuffer_BF, &bf_init); 76. if (bf_handle==NULL) 77. { 78. printf("BF init error\r\n"); 79. return -1; 80. } 81. else 82. { 83. printf("BF init succeed\r\n"); 84. } 85. ret = IaaBf_SetConfig(bf_handle,&bf_config); 86. if (ret) 87. { 88. printf("Error occured in Config\n"); 89. return -1; 90. } 91. ret = IaaBf_SetShape(bf_handle,shape); 92. if (ret) 93. { 94. printf("Error occured in Array shape\n"); 95. return -1; 96. } 97. /********open input file and output file*****/ 98. sprintf(infileName[0],"%s","./../sample/data/Chn-01.wav"); 99. sprintf(infileName[1],"%s","./../sample/data/Chn-02.wav"); 100. sprintf(infileName[2],"%s","./../sample/data/Chn-03.wav"); 101. sprintf(infileName[3],"%s","./../sample/data/Chn-04.wav"); 102. sprintf(outfileName,"%s","./BFOut.pcm"); 103. 104. fin0 = fopen(infileName[0], "rb"); 105. if(!fin0) 106. { 107. printf("the input file 0 could not be open\n"); 108. return -1; 109. } 110. 111. fin1 = fopen(infileName[1], "rb"); 112. if(!fin1) 113. { 114. printf("the input file 1 could not be open\n"); 115. return -1; 116. } 117. fin2 = fopen(infileName[2], "rb"); 118. if(!fin2) 119. { 120. printf("the input file 2 could not be open\n"); 121. return -1; 122. } 123. fin3 = fopen(infileName[3], "rb"); 124. if(!fin3) 125. { 126. printf("the input file 3 could not be open\n"); 127. return -1; 128. } 129. fout = fopen(outfileName, "wb"); 130. if(!fout) 131. { 132. printf("the output file could not be open\n"); 133. return -1; 134. } 135. fread(input, sizeof(char), 44, fin0); 136. fread(input, sizeof(char), 44, fin1); 137. fread(input, sizeof(char), 44, fin2); 138. fread(input, sizeof(char), 44, fin3); 139. fwrite(input, sizeof(char),44, fout); 140. short * input_ptr; 141. 142. while(fread(input_tmp1, sizeof(short), bf_init.point_number, fin0)) 143. { 144. fread(input_tmp2, sizeof(short), bf_init.point_number, fin1); 145. fread(input_tmp3, sizeof(short), bf_init.point_number, fin2); 146. fread(input_tmp4, sizeof(short), bf_init.point_number, fin3); 147. input_ptr = input; 148. for(k=0;k<point_number;k++) 149. { 150. *input_ptr = input_tmp1[k]; 151. input_ptr++; 152. *input_ptr = input_tmp2[k]; 153. input_ptr++; 154. *input_ptr = input_tmp3[k]; 155. input_ptr++; 156. *input_ptr = input_tmp4[k]; 157. input_ptr++; 158. } 159. counter++; 160. T0 = (long)_OsCounterGetMs(); 161. ret = IaaBf_Run(bf_handle,input,output,&direction); 162. T1 = (long)_OsCounterGetMs(); 163. avg += (T1 - T0); 164. if(ret) 165. { 166. printf("Error occured in Run\n"); 167. return -1; 168. } 169. fwrite(output, sizeof(short),point_number, fout); 170. } 171. avg /= counter; 172. printf("AVG is %.2f ms\n",avg); 173. IaaBf_Free(bf_handle); 174. fclose(fin0); 175. fclose(fin1); 176. fclose(fin2); 177. fclose(fin3); 178. fclose(fout); 179. free(WorkingBuffer_BF); 180. printf("Done\n"); 181. 182. return 0;183. }
-
4.8. IaaBf_Reset¶
-
功能
重新初始化Bf算法。
-
语法
BF_HANDLE IaaBf_Reset(BF_HANDLE working_buffer,AudioBfInit* bf_init);
-
形参
参数名称 描述 输入/输出 working_buffer Bf算法运行的内存地址 输入 bf_init Bf算法的初始化参数结构体指针 输入 -
返回值
返回值 结果 非NULL 成功 NULL 失败 -
依赖
-
头文件: AudioBfProcess.h
-
库文件: libBF_2MIC_LINUX.so/ libBF_2MIC_LINUX.a/ libBF_4MIC_LINUX.so/libBF_4MIC_LINUX.a
-
4.9. IaaBf_Free¶
-
功能
释放Bf算法资源。
-
语法
ALGO_BF_RET IaaBf_Free(BF_HANDLE handle);
-
形参
参数名称 描述 输入/输出 handle Bf算法handle 输入 -
返回值
返回值 结果 0 成功 非0 失败，参照错误码 -
依赖
-
头文件: AudioBfProcess.h
-
库文件: libBF_2MIC_LINUX.so/ libBF_2MIC_LINUX.a/ libBF_4MIC_LINUX.so/libBF_4MIC_LINUX.a
-
-
举例
请参考IaaBf_Run举例部分。
5. BF 数据类型¶
5.1. BF模块相关数据类型定义¶
| 数据类型 | 定义 |
|---|---|
| AudioBfInit | Bf算法初始化参数结构体类型 |
| AudioBfConfig | Bf算法配置参数结构体类型 |
| BF_HANDLE | Bf算法句柄类型 |
5.2. AudioBfInit¶
-
说明
定义Bf算法的初始化参数类型。
-
定义
typedef struct { unsigned int point_number; unsigned int sample_rate; float mic_distance; unsigned int channel; }AudioBfInit; -
成员
成员名称 描述 point_number Bf算法处理一次的采样点数 sample_rate 采样率，目前支持8k/16k mic_distance 相邻麦克风之间的间距，单位为cm,建议为5cm 或6cm channel 通道数 -
相关数据类型及接口
5.3. AudioBfConfig¶
-
说明
定义BF算法的配置参数结构体类型。
-
定义
typedef struct { unsigned int temperature; int noise_gate_dbfs; int noise_estimation; float output_gain; int vad_enable; int diagonal_loading; }AudioBfConfig; -
成员
成员名称 描述 temperature 环境温度（摄氏度） 摄氏度＝(5/9)*(华氏度-32) 步长为1 noise_gate_dbfs 噪音阀值（dB） 低于此值将会把该帧作为噪声部分处理。 应小心处理此值。 此参数必须考虑实际麦克风所录制的音量大小。 若设置太高，容易造成语音失真。 若设定置太低，会影响BF的效果。 建议值为 -44，步长为1。 noise_estimation 噪声的估计模式，输入值为0或1。 0为自适应模式 1为平均模式 一般状况下推荐使用0 output_gain 输出增益，范围[0,1] 设定为0.7为正常情况，设定为1，会增加4dB 建议值为0.7，不增加任何增益 vad_enable 语音活检测(VAD)模式是否开启，输入值为0或1。 若开启此设定，则利用VAD来计算每帧是否进入噪音估计处理。 若关闭此设定，则利用上述所设定的noise_gate_dbfs来决定是否视为噪音处理。 diagonal_loading 对角加载(Diagonal loading)，应小心处理此值设定 若设置太高，会影响算法效果。 若设置太低，容易造成语音失真。 建议值为10 。 -
相关数据类型及接口
5.4. BF_HANDLE¶
-
说明
定义Bf算法的句柄类型。
-
定义
typedef void* BF_HANDLE;
-
相关数据类型及接口
6. 错误码¶
BF API 错误码如下表所示：
| 错误码 | 宏定义 | 描述 |
|---|---|---|
| 0x00000000 | ALGO_BF_RET_SUCCESS | BF执行成功 |
| 0x10000301 | ALGO_BF_RET_INIT_ERROR | BF初始化错误 |
| 0x10000302 | ALGO_BF_RET_INVALID_CONFIG | BF Config无效 |
| 0x10000303 | ALGO_BF_RET_INVALID_HANDLE | BF Handle无效 |
| 0x10000304 | ALGO_BF_RET_INVALID_NOISE_ESTIMATION | BF噪音估计模式设置无效 |
| 0x10000305 | ALGO_BF_RET_INVALID_VAD_ENABLE | BF VAD模式设置无效 |
| 0x10000306 | ALGO_BF_RET_INVALID_OUTPUT_GAIN | BF 输出增益设置无效 |
| 0x10000307 | ALGO_BF_RET_INVALID_INPUT_POINTER | BF输入指标无效 |
| 0x10000308 | ALGO_BF_RET_INVALID_SAMPLERATE | BF采样率无效 |
| 0x10000309 | ALGO_BF_RET_INVALID_POINTNUMBER | BF采样点数无效 |
| 0x10000310 | ALGO_BF_RET_INVALID_CHANNEL | BF通道数无效 |
| 0x10000311 | ALGO_BF_RET_INVALID_CALLING | BF呼叫API顺序错误 |
| 0x10000312 | ALGO_BF_RET_API_CONFLICT | 有其他API正在运行 |
| 0x10000313 | ALGO_BF_RET_INVALID_GEOMETRY_TYPE | BF指派数组形状错误 |
| 0x10000314 | ALGO_BF_RET_INVALID_MIC_DISTANCE | BF指派麦克风间距错误 |
7. 流程图¶

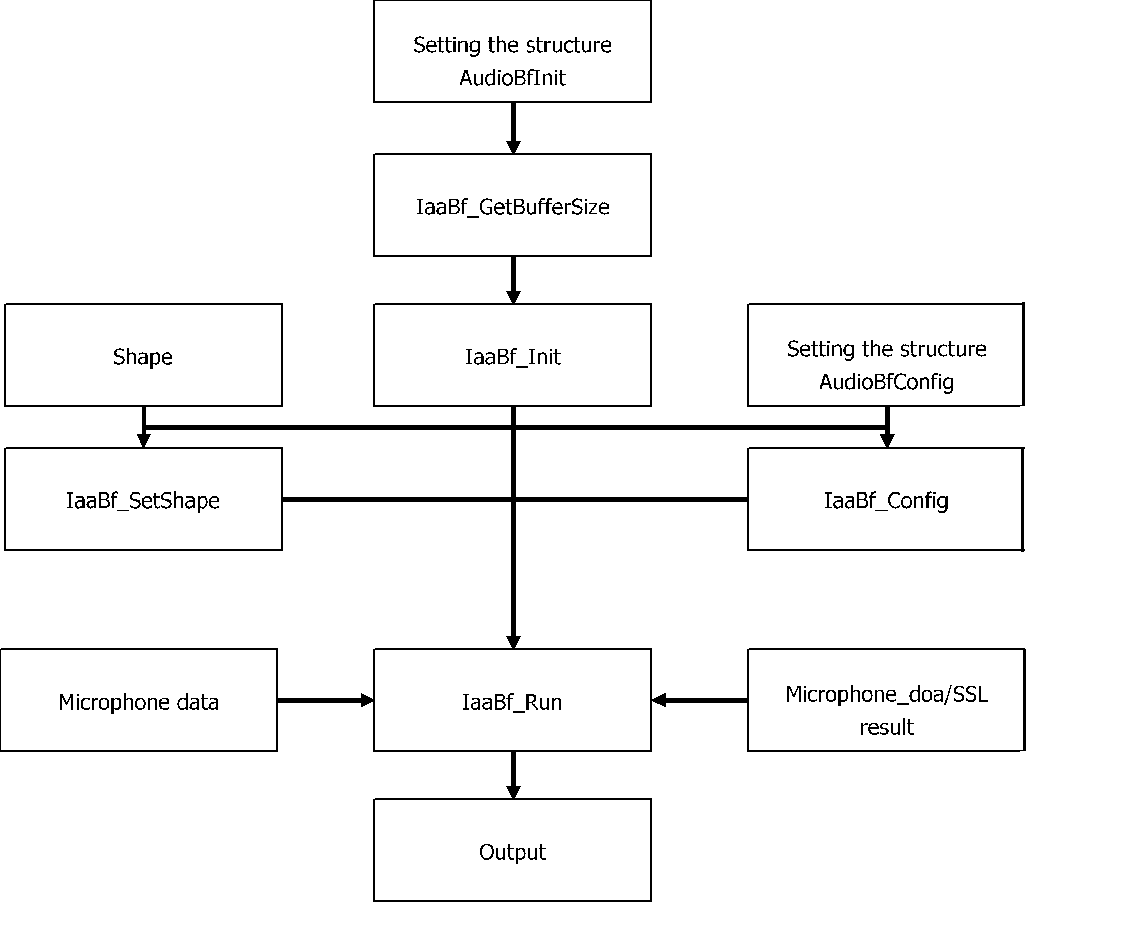

图四 Beamforming 流程图
