SSD222 Demo板
硬件指南

Version 0.1


1. Demo板简介


1.1. 单板最小系统

  1. SPI Nand flash 128M byte / SPI Nor 128M bit

  2. 芯片内置DDR

    SSD222 16bit DDR2-1333(Max);容量 512Mbit

    SSD222D 16bit DDR3-1866(Max);容量 128 Mbyte

  3. 系统使用外部 RC 复位, 24M 晶振(24M±30ppm)

  4. 电源 DC12V/2A


1.2. 单板启动方式配置

可从Nand启动或者Nor启动,板子Nor跟Nand都有贴,根据需求选择使用。

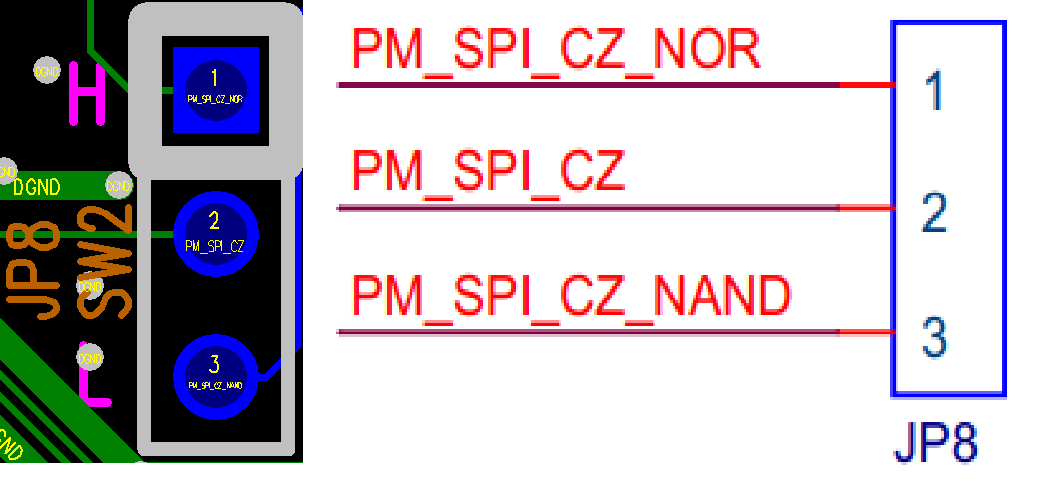

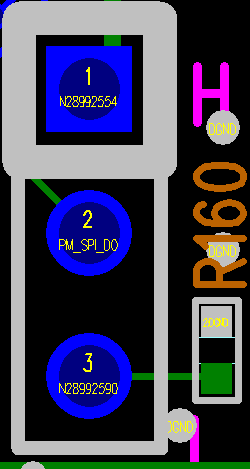

  • JP8:

    2-1:[H] Nor

    2-3:[L] Nand

  • Boot 启动方式配置:

    SW2: 2-1M[3]=H SW3: 2-3 M[0]=L 从Nor启动(With SD卡)

    SW2: 2-3M[3]= L SW3: 2-1 M[0]=H 从Nand启动(With SD卡)

    SW点位上H/L有丝印标识


1.3. 功能/外设

该板适用于门禁、考勤类产品,包含以下主要功能项:

  • 单/双Sensor输入接口; 1 Lane + 1 Lane双sensor接口(J12+J13);2 Lane 单Sensor接口(J12)

  • TTL屏幕显示接口 (RGB888; RGB565)

  • TP触摸接口

  • TF卡接口

  • USB接口

  • RJ45网络数据接口

  • 预留WIFI功能(加贴WIFI模组,包括USB界面 & SDIO界面)

  • MIC输入(AMIC x3;DMIC x4(2Pin-4 channel))

  • 功放输出

  • 矩阵按键 (7x7 max)


2. 结构与接口

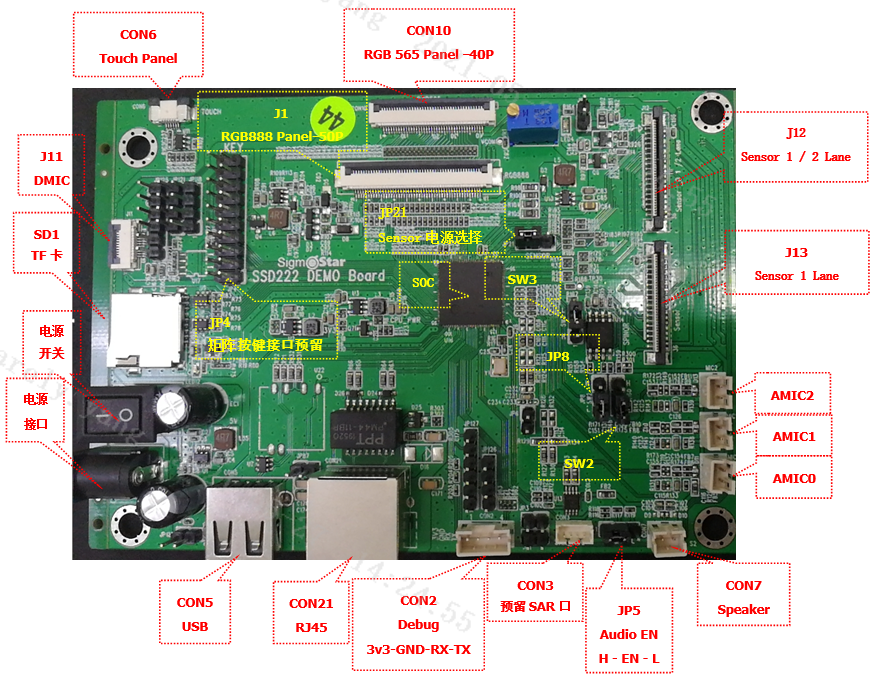

2.1. 接口位置示意图


2.2. 主要接口线序

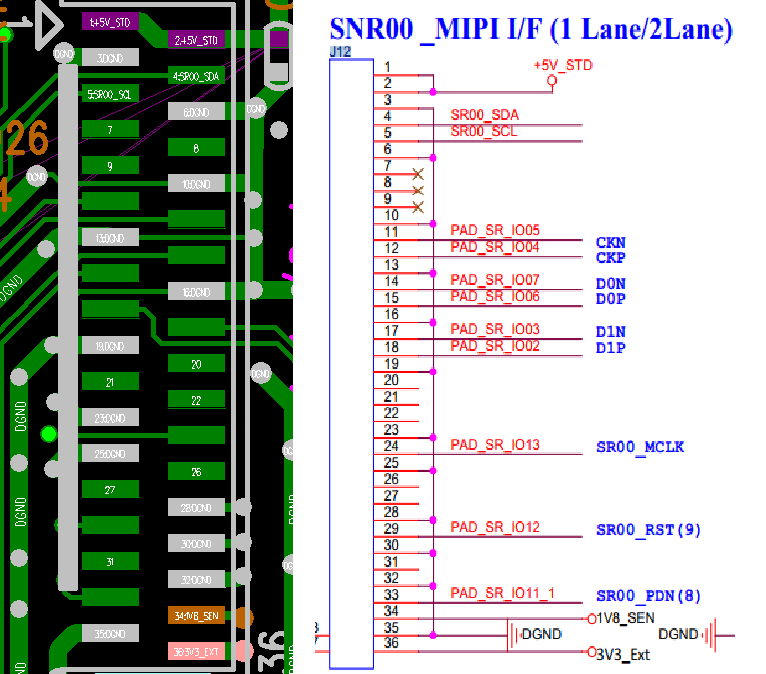

  • J12

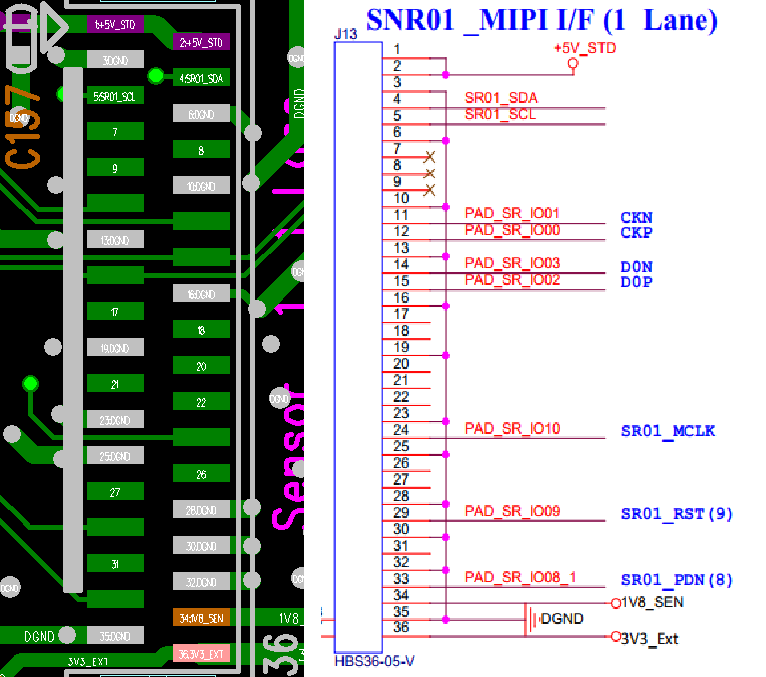

  • J13

    CON10: (备注:Demo实物板在LED+/LED-上有反,需要点该屏时需要手动交换下顺序)

  • J1

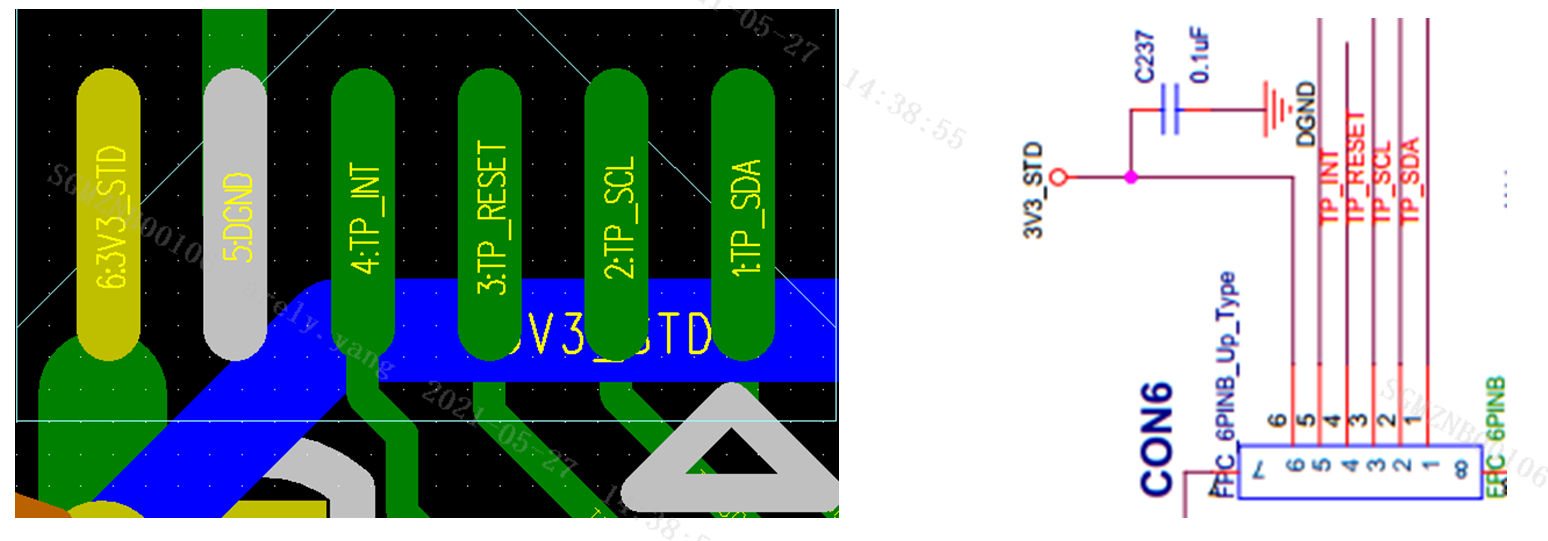

  • CON6

  • JP58

  • SW2

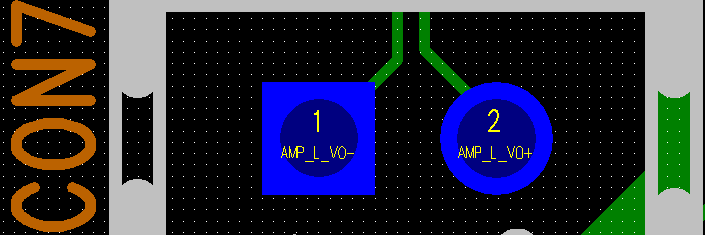

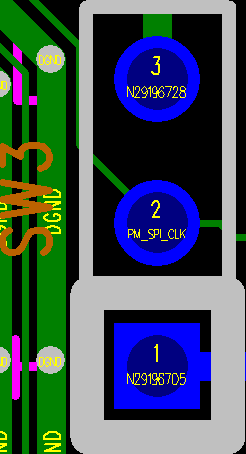

  • SW3

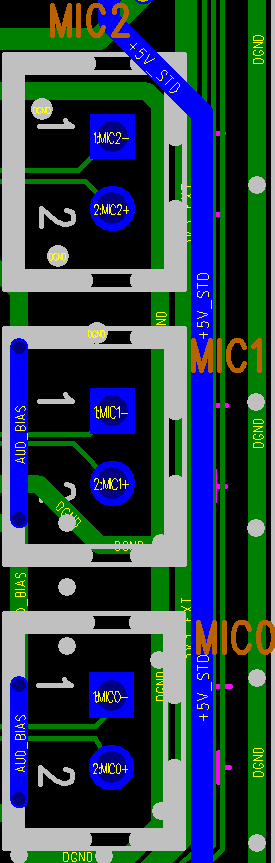

  • AMIC

  • CON7

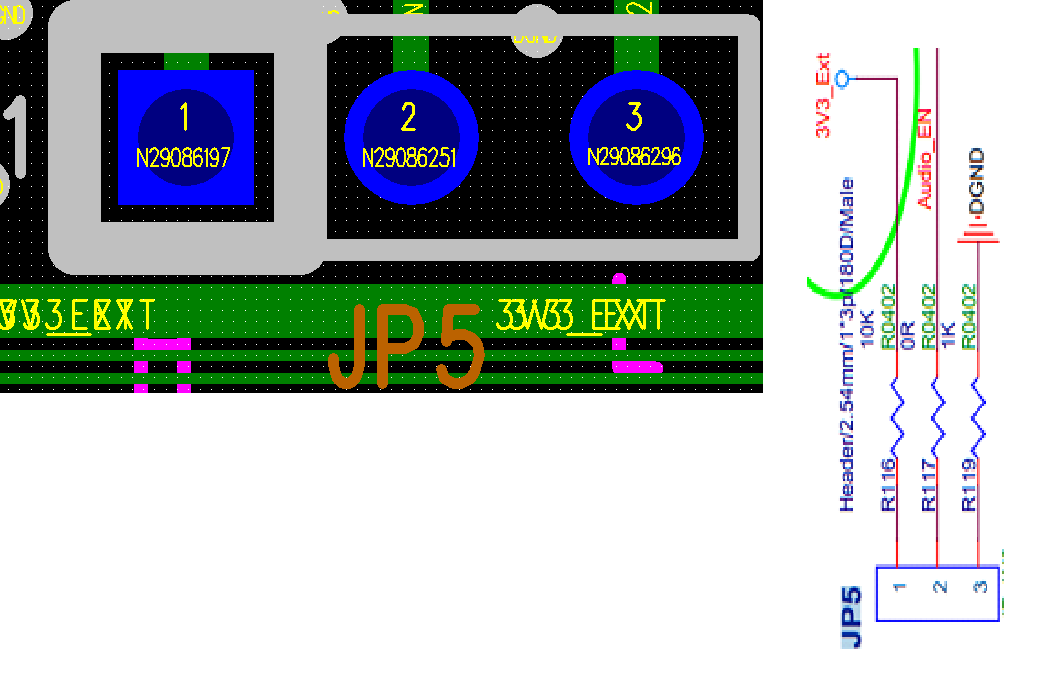

  • JP5

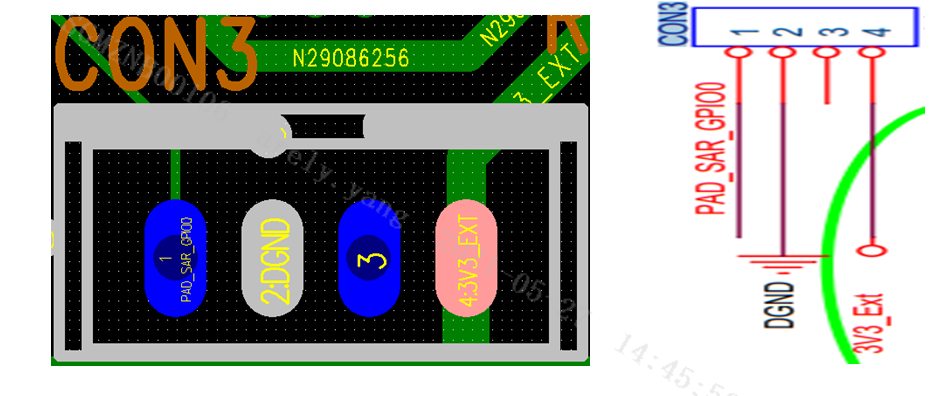

  • CON3

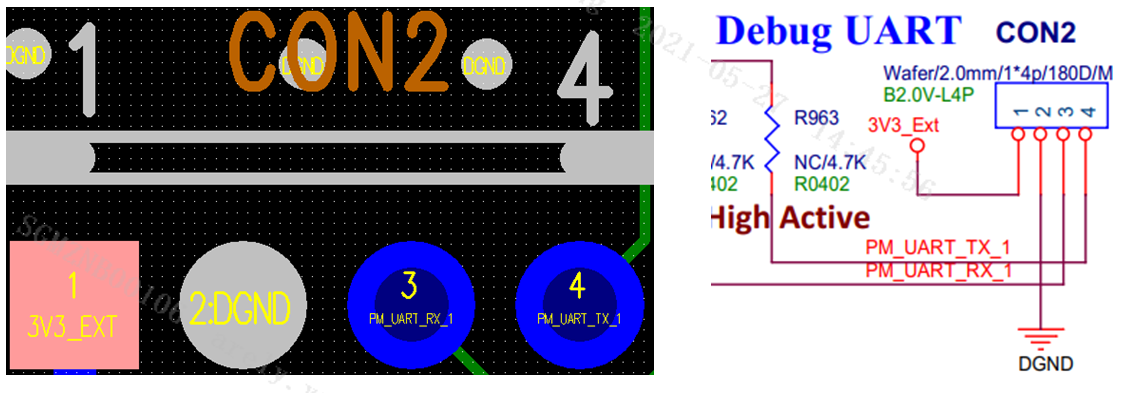

  • CON2

  • J11

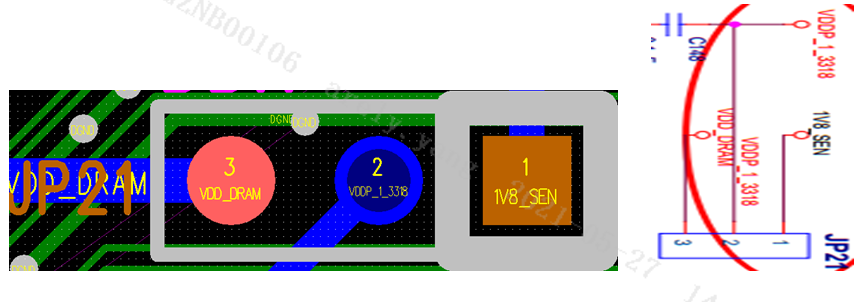

  • JP21

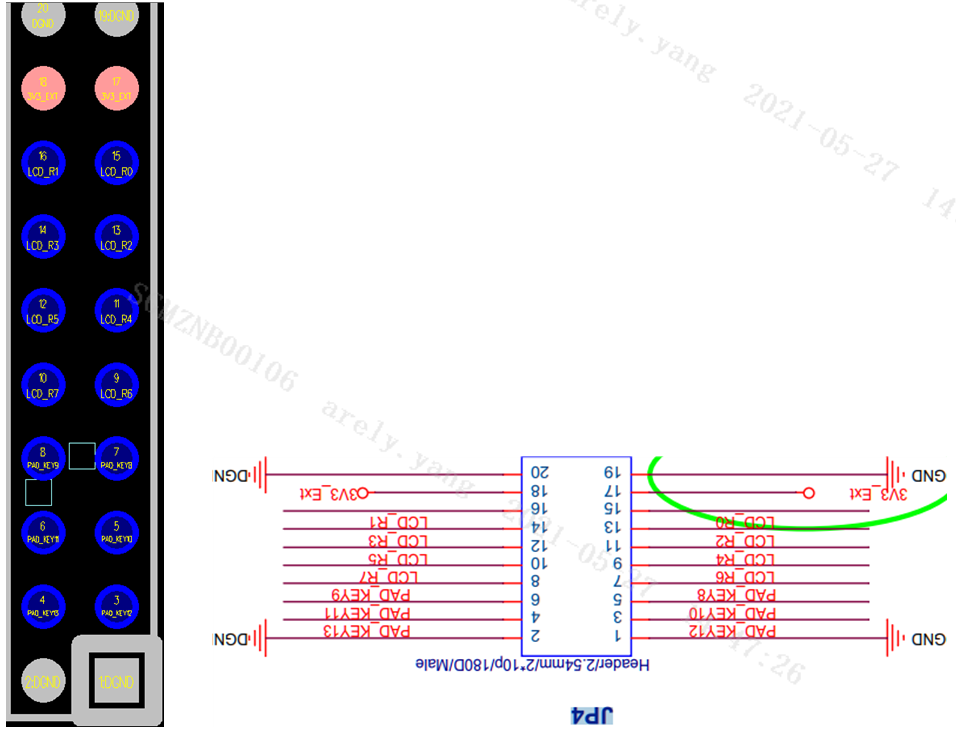

  • JP4
