RTOS点TTL屏参考

Version 0.1

1. 概述¶

本文档将介绍如何在SSD222上点屏已经运行LVGL。

LVGL Demo路径：rtk/proj/sc/application/lvgl_app/

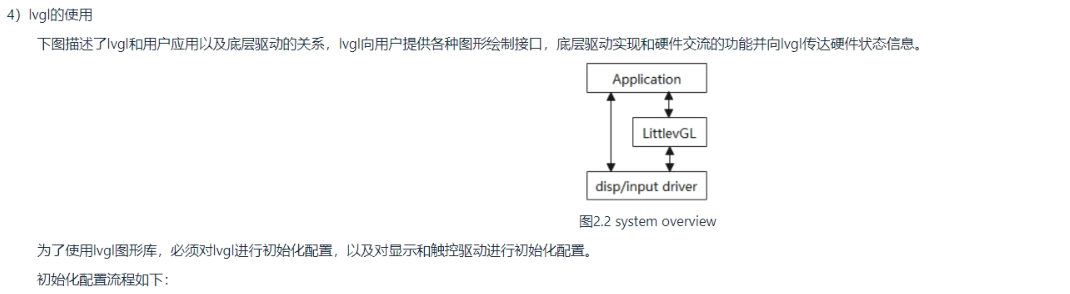

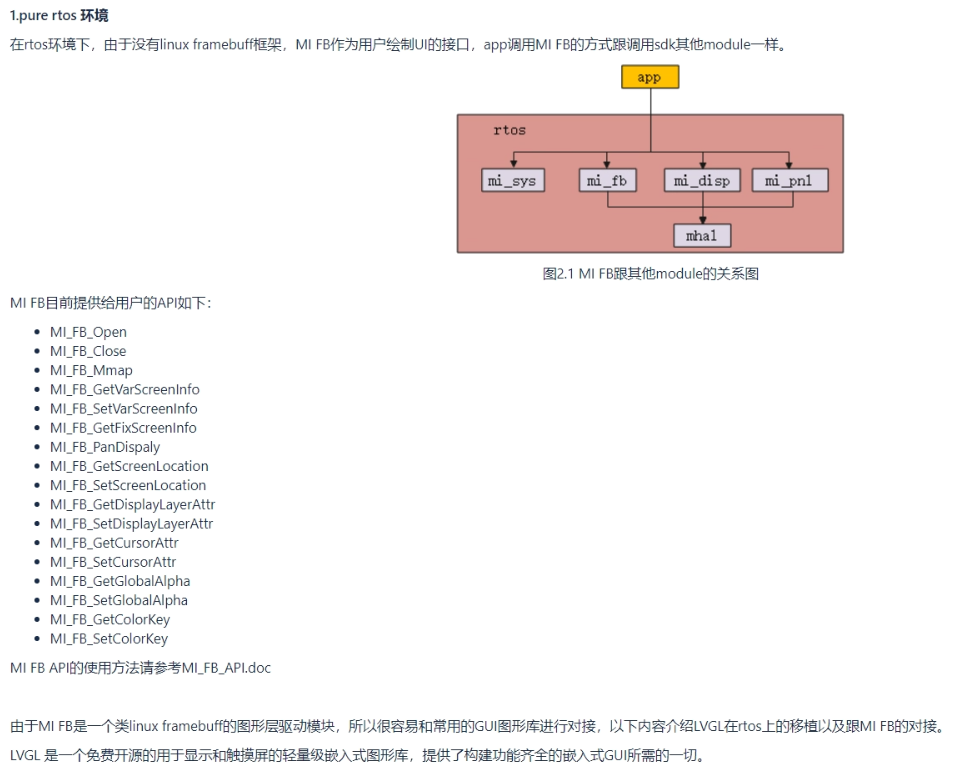

2. 基于MI_FB的UI绘制¶

2.1. 环境搭建¶

旧版的SDK（rtk_0107_2021-11-19-0933-V010）使用LVGL7，编译方法如下：

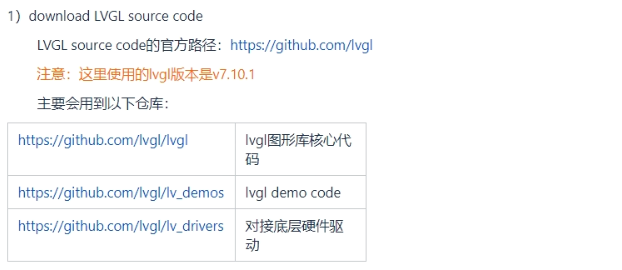

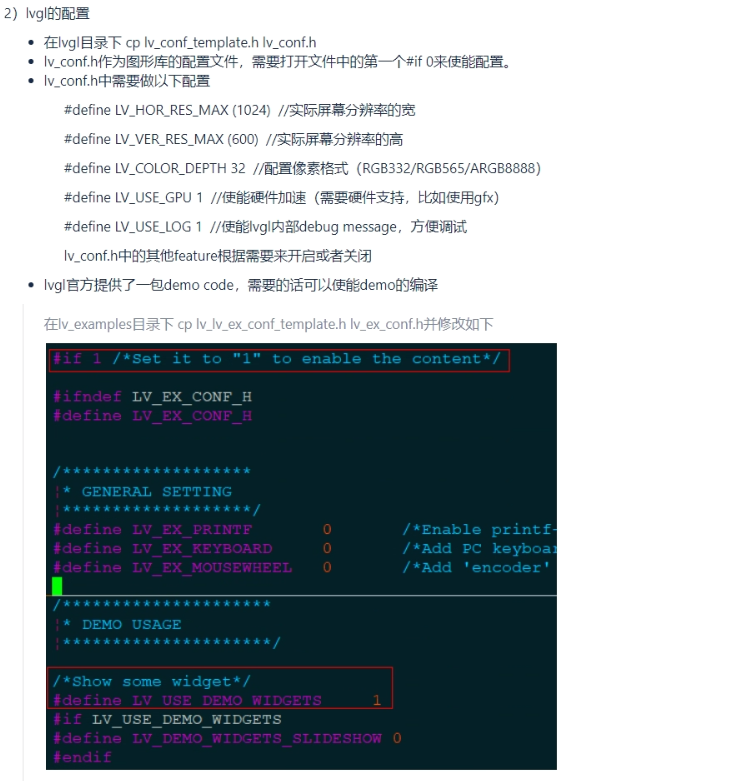

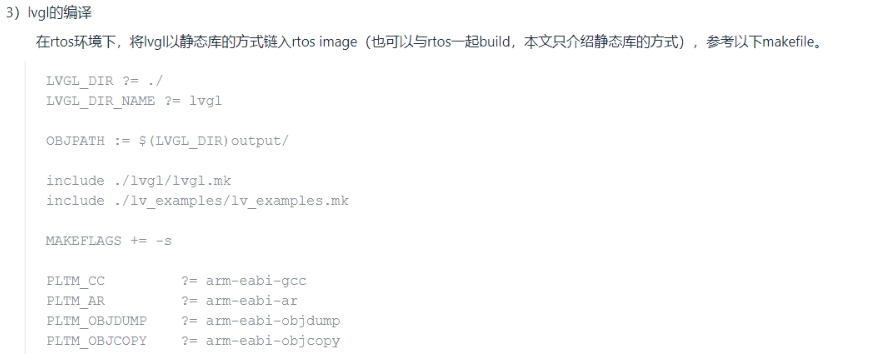

目前SDK中使用的是LVGL8.3.8，可从https://github.com/lvgl/lvgl/releases/tag/v8.3.8进行下载，在rtk/proj/sc/middleware/gui/lvgl路径下进行解压，按照如下命令交叉编译，注意需要将lv_conf.h的#if 0改为#if 1：

tar -zxvf lvgl-8.3.8.tar.gz
cd lvgl-8.3.8/

cp lv_conf_template.h lv_conf.h
mkdir build
cd build/
cmake ..
cp custom.cmake

make clean -j32
make all -j32

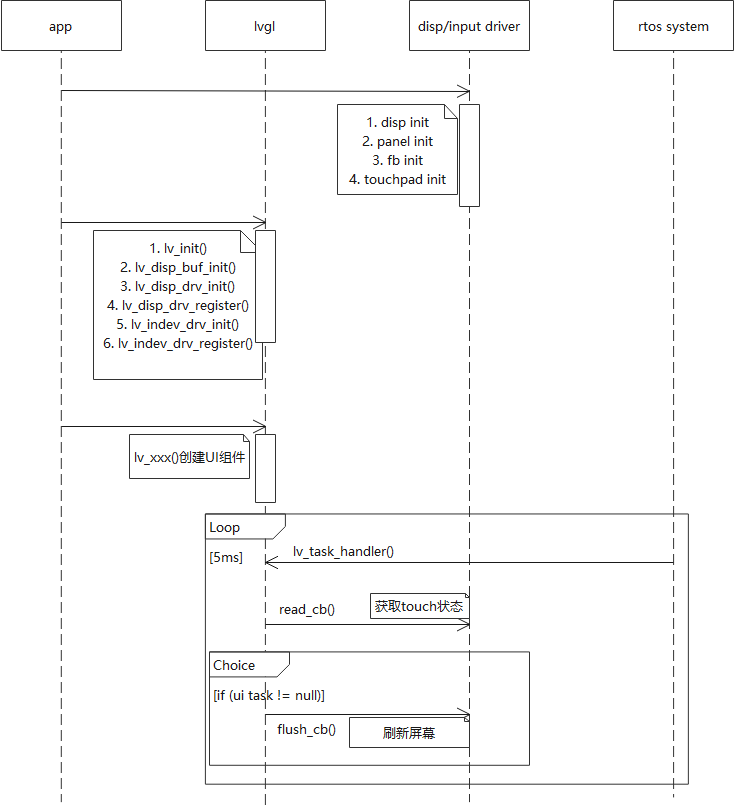

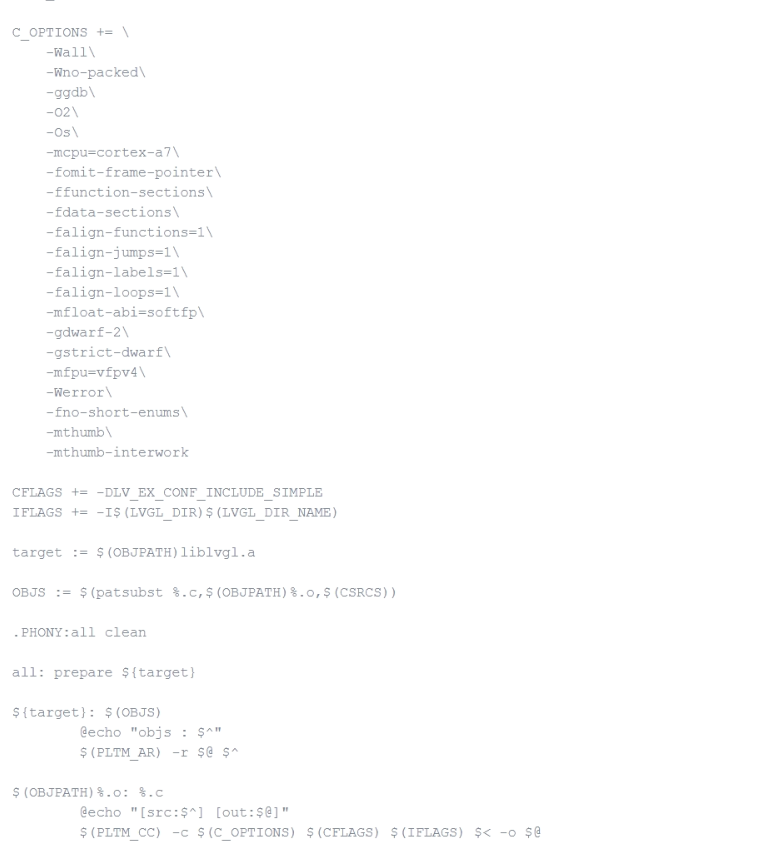

其中custom.cmake可参考SDK带有的rtk/proj/sc/middleware/gui/lvgl/lvgl-8.3.8/env_support/cmake/custom.cmake，程序流程可以参考proj/sc/application/lvgl_app/lvgl_app.c

将生成的libvgl.a替换到proj/libs/algo/pioneer3/9.1.0/liblvgl-8.3.8.a

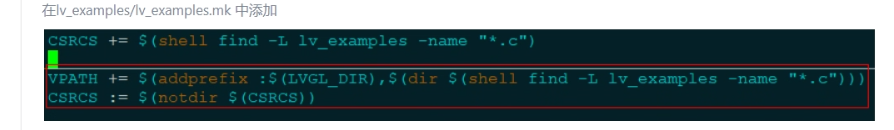

如果要使用触屏功能，还需配置mak文件，如图所示：

重新编译打包rtos即可

2.2. 配置屏参¶

sdk附带的有一个config.ini，需要把它打包进去MISC分区。

路径：project/board/ini/misc/config.ini

2.3. 显示lvgl¶

系统起来后，在控制台输入 riu_w 0x103c 0x6c 0x400 配置padmux
输入lvgl widgets即可显示ui demo

2.4. 注意事项¶

sdk里面默认使用的是TTL 1024x600（SAT070AT50H18BH）的屏幕，如果客制化有变，需要改的地方有如下：

lvgl配置中，关于width和height的部分需要修改

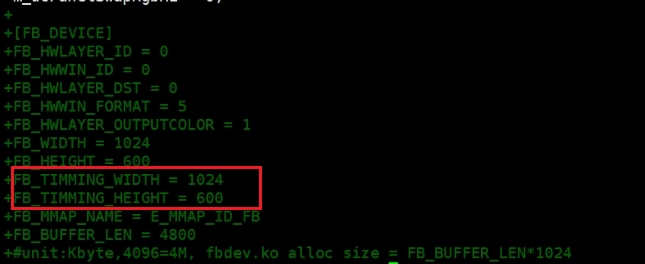

config.ini中，文件最后关于FB 配置，需要修改

3. 在屏上显示video¶

相关Demo路径：rtk/proj/sc/application/disp_app/

3.1. 环境搭建¶

sdk中默认已经配置好，触摸屏用的是i2c1，sensor用的是i2c0，sensor使用的是gc1054，硬件有变化的话请对应修改。

3.2. 注意事项¶

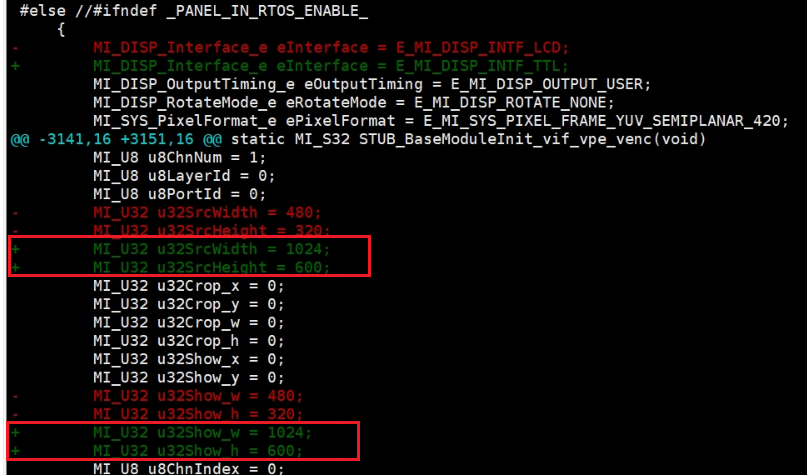

屏参有变的话，rtk/proj/sc/application/dualos_camera/src/rtos_preload.c中也需要对应修改，
