SENSOR 使用参考


REVISION HISTORY

Revision No.
Description
Date
1.0
  • Initial release
  • 04/17/2025

    1. 概述

    sensor padmux 用于配置sensor相关引脚的复用模式以支持不同硬件电路和mipi lane 数量。根据硬件原理图和引脚复用表选取和配置正确的sensor引脚复用模式是能够正常点亮sensor的第一步也是至关重要的一步。

    2. 关键字说明

    • sensor pad : Sensor 硬件插口位置。

    3. 功能描述

    sensor padmux设置可以为sensor 上下电提供需要的reset 和power down引脚电压,并按照sensor需要的上下电时序进行变化。同时也提供了主从设备之间i2c引脚的配置,用于读写sensor端的寄存器。sensor padmux 提供了多组mipi mode、bt656 mode等设定,通过修改使用的mode可以使用对应引脚将数据传到IC内部。

    • 不同chip支持的mclk频率存在差异,pcupid支持的mclk如下

      mclk支持配置时钟类型

    4. 硬件连接介绍

    4.1. 硬件接口确认

    如下图 BGA14 demo 板上支持MIPI0 (2lane) 或者 MIPI00 + MIPI01 (1+1 lane)

    图4-1 BGA14_demo板_硬件原理图

    图4-2 BGA14_demo板_2lane mipi pinmux图

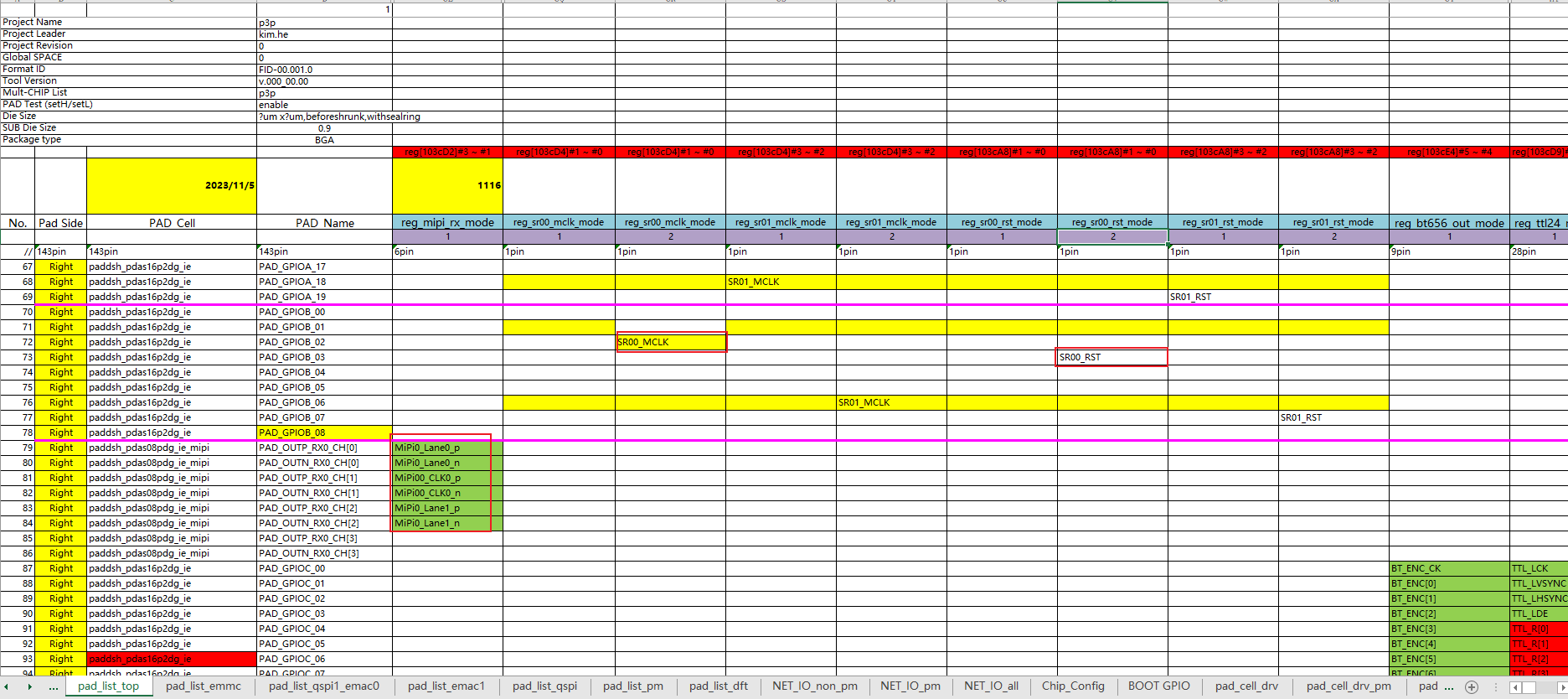

    图4-3 BGA14_demo板_1+1lane pinmux图

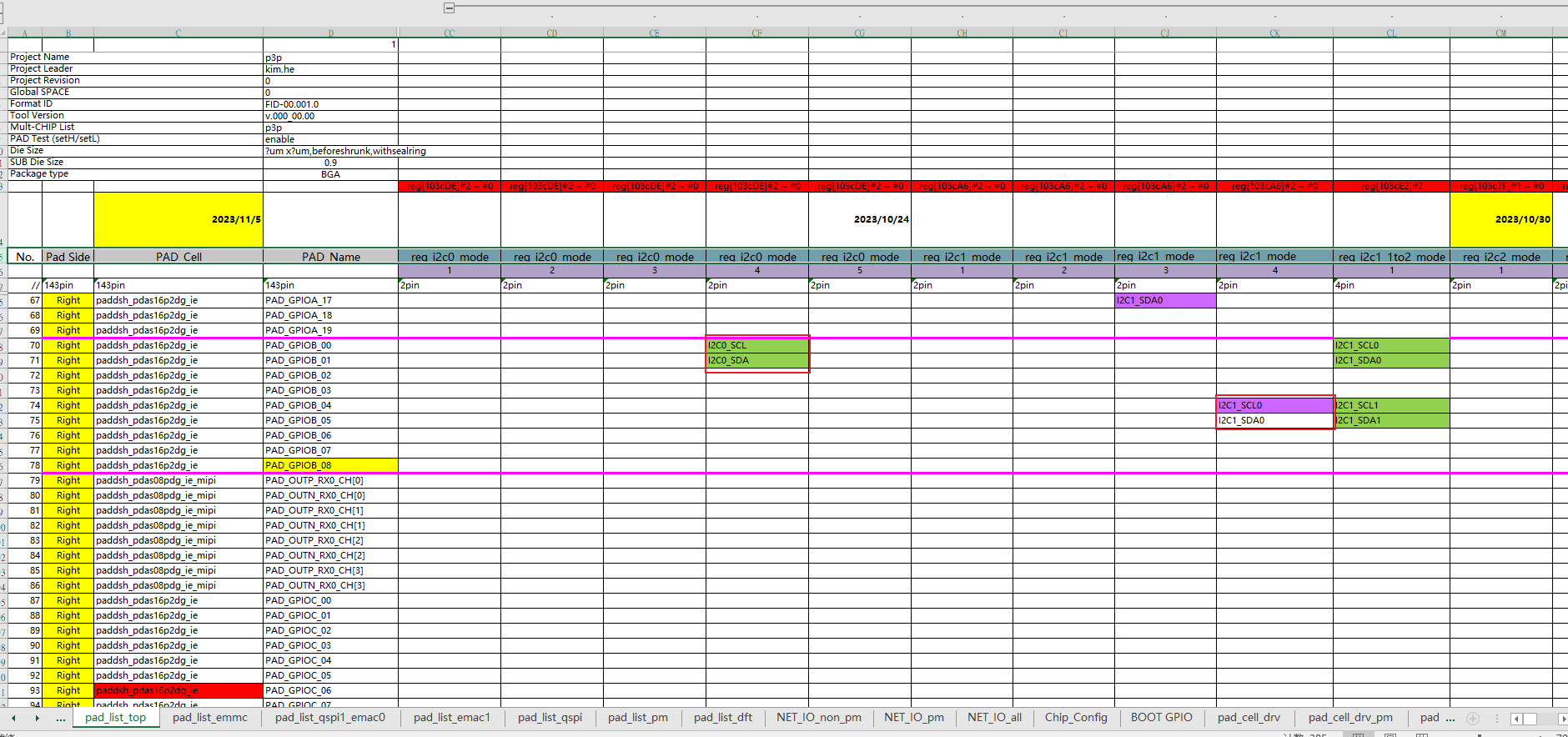

    图4-4 BGA14_demo板_sensor i2c pinmux图

    通过上面的硬件原理图和引脚复用表可以确认BGA14 demo板的两种sensor padmux配置如下

    pinmux mode type FPC(2lane) FPC(1+1)
    mipi_rx_mode snr0 mode1 snr0 & snr2 mode5
    mclk_mode snr0 mode2 snr0 & snr2 mode2
    rst_mode snr0 mode2 snr0 & snr2 mode2
    I2C_mode I2C0 mode4 I2C0 & I2C1 mode4

    PS: 1.BGA14 只有MIPI0 2lane snr0或者 拆成 MIPI00 1lane + MIPI01 1lane snr0 + snr2, 所以目前设置 1+1 驱动上要注意 配置是snr0 和snr2

    snr0 对应 snr00、srn2对应snr01。 pcupid 最高规格支持MIPI0(2lane)。MIPI0 可以拆分为MIPI00和MIPI01 --snr00和snr01。

    4.2. MIPI 接口线序匹配

    csi_sr0_lane_select里面3个位置分别对应MIPI CSI的\< CLK Lane0 Lane1>

    如下图imx307_2lane,j1为sensor端线序,CON1为mipi_to_36pin转板线序和BGA14板端CON24一一对应。clk 在CH1位置, D0 在CH0位置, D1 在CH2,所以csi_sr0_lane_select = <1 0 2>

    图4-5 imx307_2lane

    如下图gc2053_2lane,j8为sensor端线序,CON1为mipi_to_36pin转板线序和BGA14板端CON24一一对应。:clk 在CH1位置, D0 在CH2位置, D1 在CH0 所以csi_sr0_lane_select = <1 2 0>

    图4-6 gc2053_2lane

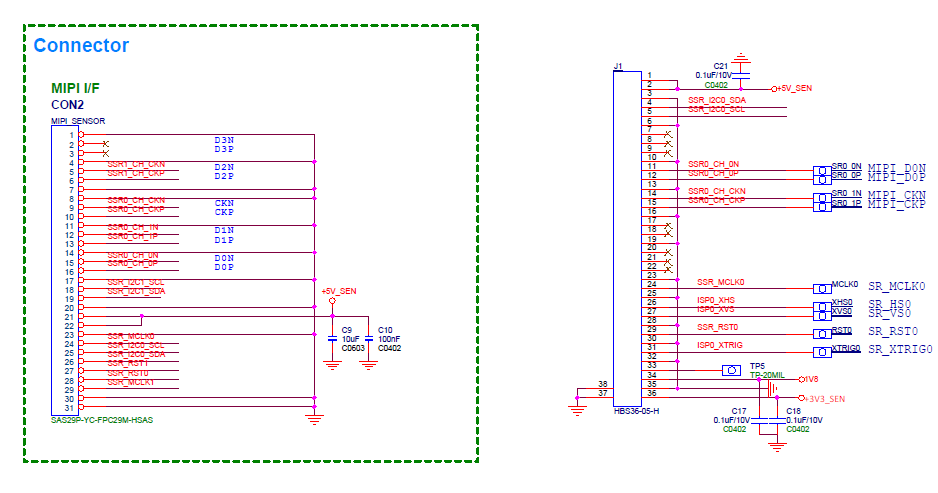

    如下图gc2053_1lane,j1为sensor端线序,CON2为mipi_rx_1+1lane转板线序和BGA14板端CON24一一对应。clk 在CH1位置, D0 在CH0位置, 所以csi_sr0_lane_select = <1 0>

    图4-7 gc2053_1lane

    如下图sc035hgs_1lane,j1为sensor端线序,CON2为mipi_rx_1+1lane转板线序和BGA14板端CON24一一对应。clk 在CH1位置, D0 在CH0位置,所以csi_sr0_lane_select = <1 0>

    图4-8 sc035hgs_1lane

        lane 顺序修改
        ./riu_r 0x1538 0x6 0xA 0xE 0x22 0x25 的bit[12:15] 来看顺序是否有生效
        0x1538 为sensor0
        0x153c 为sensor2

        mipi_rx_mode
        Sensor0&Sensor2:
        /customer/riu_r 0x103c 0x69 //查看bit[0:2]对应的值是否为snr_sr0_mipi_mode/snr_sr2_mipi_mode配置的值

        /customer/riu_r 0x103c 0x6a //查看bit[0]对应的值是否为snr_sr0_mipi_mclk_mode的值
        /customer/riu_r 0x103c 0x54 //查看bit[0]对应的值是否为snr_sr0_mipi_rst_mode的值


    以上所述csi N\P 和 sensor 板的MIPI 接口 N\P 一致, 则配置csi_sr0_lane_pn_swap = <0 0 0>, 如果N 和 P 相接即配置csi_sr0_lane_pn_swap = <1 1 1>

    PS:由于修改sensor 线序需要替换kernel,较为麻烦, 可以先用以下方式快速确认线序

    通过加载 insmod /config/modules/5.10/mi_sensor.ko gp_sntExternalConfig=/customer/sensorpad0_2lane.json 加载json来配置

    例如:

    imx307 2lane线序 1 0 2:

        {
            "SensorIF": [
                {
                    "sensorPad": 0,
                    "hwClass": "mipi",
                    "content": {
                        "lane_number": 2,
                        "hdr_lane_number": 2,
                        "lane_select": "1,0,2",
                        "lane_swap": "0,0,0"
                    }
                }
            ]
        }


    gc2053 2lane线序1 2 0:

        {
            "SensorIF": [
                {
                    "sensorPad": 0,
                    "hwClass": "mipi",
                    "content": {
                        "lane_number": 2,
                        "hdr_lane_number": 2,
                        "lane_select": "1,2,0",
                        "lane_swap": "0,0,0"
                    }
                }
            ]
        }


    5. kernel用法介绍

    5.1. dts 配置

    2lane:

        csi: csi {
                    compatible = "sstar,csi";
                    io_phy_addr = <0x1f000000>;
                    banks = <0x153C>,<0x153D>,<0x153E>,<0x1538>,<0x153A>,<0x153B>;
                    atop_banks = <0x153F>;
                    clkgen_banks = <0x1038>;
                    interrupts=  <GIC_SPI INT_IRQ_MIPI_CSI2 IRQ_TYPE_LEVEL_HIGH>;
                    clocks = <&CLK_csi0_mac_lptx_top_i>,<&CLK_csi0_mac_top_i>,<&CLK_csi0_ns_top_i>,<&CLK_csi1_mac_lptx_top_i>,<&CLK_csi1_mac_top_i>,<&CLK_csi1_ns_top_i>;
                    status = "ok";
                    /* Config max lane number */
                    csi_sr0_lane_num = <2>;
                    csi_sr2_lane_num = <1>;
                    /* Config lane selection */
                    csi_sr0_lane_select = <1 0 2>;
                    csi_sr2_lane_select = <1 0>;
                    /* Config lane P/N swap */
                    csi_sr0_lane_pn_swap = <0 0>;
                    csi_sr2_lane_pn_swap = <0 0>;
                };
        sensorif: sensorif {
                    compatible = "sstar,sensorif";
                    status = "ok";
                    clocks = <&CLK_sr00_mclk>, <&CLK_sr01_mclk>;

                    /* Config sensor 0 pad mux */
                    snr_sr0_mipi_mode         = <1>;
                    snr_sr0_mipi_rst_mode     = <2>;
                    snr_sr0_mipi_pdn_mode     = <0>;
                    snr_sr0_mipi_mclk_mode    = <2>;
                    snr_sr0_rst_gpio          = <73>;
                    snr_sr0_pdn_gpio          = <77>;

                    snr_sr0_par_mode          = <2>;
                    snr_sr0_par_rst_mode      = <2>;
                    snr_sr0_par_pdn_mode      = <1>;
                    snr_sr0_par_mclk_mode     = <2>;

                    snr_sr0_bt656_mode        = <1>;
                    snr_sr0_bt656_rst_mode    = <2>;
                    snr_sr0_bt656_pdn_mode    = <1>;
                    snr_sr0_bt656_mclk_mode   = <2>;
                    /* Config sensor 2 pad mux */
                    snr_sr2_mipi_mode         = <5>;
                    snr_sr2_mipi_rst_mode     = <2>;
                    snr_sr2_mipi_pdn_mode     = <0>;
                    snr_sr2_mipi_mclk_mode    = <2>;

                    /* Config mclk 37.125MHz supported */
                    snr_sr0_mclk_37p125 = <1>;
                    snr_sr1_mclk_37p125 = <1>;
                    snr_sr2_mclk_37p125 = <1>;

                    snr0_mipi_i2c = <0>;
                    snr0_paral_i2c = <0>;
                    snr2_mipi_i2c = <1>;
                };


    1+1lane:

        csi: csi {
                    compatible = "sstar,csi";
                    io_phy_addr = <0x1f000000>;
                    banks = <0x153C>,<0x153D>,<0x153E>,<0x1538>,<0x153A>,<0x153B>;
                    atop_banks = <0x153F>;
                    clkgen_banks = <0x1038>;
                    interrupts=  <GIC_SPI INT_IRQ_MIPI_CSI2 IRQ_TYPE_LEVEL_HIGH>;
                    clocks = <&CLK_csi0_mac_lptx_top_i>,<&CLK_csi0_mac_top_i>,<&CLK_csi0_ns_top_i>,<&CLK_csi1_mac_lptx_top_i>,<&CLK_csi1_mac_top_i>,<&CLK_csi1_ns_top_i>;
                    status = "ok";
                    /* Config max lane number */
                    csi_sr0_lane_num = <1>;
                    csi_sr2_lane_num = <1>;
                    /* Config lane selection */
                    csi_sr0_lane_select = <1 0>;
                    csi_sr2_lane_select = <1 0>;
                    /* Config lane P/N swap */
                    csi_sr0_lane_pn_swap = <0 0>;
                    csi_sr2_lane_pn_swap = <0 0>;
                };
        sensorif: sensorif {
                    compatible = "sstar,sensorif";
                    status = "ok";
                    clocks = <&CLK_sr00_mclk>, <&CLK_sr01_mclk>;

                    /* Config sensor 0 pad mux */
                    snr_sr0_mipi_mode         = <5>;
                    snr_sr0_mipi_rst_mode     = <2>;
                    snr_sr0_mipi_pdn_mode     = <0>;
                    snr_sr0_mipi_mclk_mode    = <2>;
                    snr_sr0_rst_gpio          = <73>;
                    snr_sr0_pdn_gpio          = <77>;

                    snr_sr0_par_mode          = <2>;
                    snr_sr0_par_rst_mode      = <2>;
                    snr_sr0_par_pdn_mode      = <1>;
                    snr_sr0_par_mclk_mode     = <2>;

                    snr_sr0_bt656_mode        = <1>;
                    snr_sr0_bt656_rst_mode    = <2>;
                    snr_sr0_bt656_pdn_mode    = <1>;
                    snr_sr0_bt656_mclk_mode   = <2>;
                    /* Config sensor 2 pad mux */
                    snr_sr2_mipi_mode         = <5>;
                    snr_sr2_mipi_rst_mode     = <2>;
                    snr_sr2_mipi_pdn_mode     = <0>;
                    snr_sr2_mipi_mclk_mode    = <2>;

                    /* Config mclk 37.125MHz supported */
                    snr_sr0_mclk_37p125 = <1>;
                    snr_sr1_mclk_37p125 = <1>;
                    snr_sr2_mclk_37p125 = <1>;

                    snr0_mipi_i2c = <0>;
                    snr0_paral_i2c = <0>;
                    snr2_mipi_i2c = <1>;
                };


    csi部分释义如下:

    参数 释义 备注
    interrupts mipi rx csi中断 不需要修改
    clocks mipi rx csi时钟源 不需要修改
    csi_sr0_lane_num sensor pad0 的mipi信号线数量 需要根据实际使用的mipi sensor 信号线数量进行配置,参考2.3
    csi_sr0_lane_select 配置sensor pad0的mipi信号线线序 需要根据板端和sensor模组实际的mipi信号线线序进行修改参考2.3
    csi_sr0_lane_pn_swap 配置sensor pad0的mipi信号线电源极性 配置为1时代表一组mipi信号的电源极性做互换参考2.3
    csi_sr2_lane_select 配置sensor pad2的mipi信号线线序 需要根据板端和sensor模组实际的mipi信号线线序进行修改参考2.3
    csi_sr2_lane_num sensor pad2 的mipi信号线数量 需要根据实际使用的mipi sensor 信号线数量进行配置参考2.3
    csi_sr2_lane_pn_swap 配置sensor pad2的mipi信号线电源极性 配置为1时代表一组mipi信号的电源极性做互换参考2.3

    sensorif部分释义如下:

    参数 释义 备注
    clocks sensor mclk时钟源 需要按照pad0 pad2的顺序配置
    snr_sr0_mipi_mode mipi sensor pad0 的mipi mode 参考第1节
    snr_sr0_mipi_rst_mode mipi sensor pad0 的reset mode 参考第1节
    snr_sr0_mipi_pdn_mode mipi sensor pad0 的pdn mode 参考第1节
    snr_sr0_mipi_mclk_mode mipi sensor pad0 的mclk mode 参考第1节
    snr_sr0_rst_gpio mipi sensor pad0 的reset gpio 引脚设置 同时配置rst mode和rst gpio的话优先使用gpio的设定
    snr_sr0_pdn_gpio mipi sensor pad0 的pdn gpio 引脚设置 同时配置pdn mode和pdn gpio的话优先使用gpio的设定
    snr_sr0_bt656_mode bt656 sensor pad0 的mipi mode 参考第1节
    snr_sr0_bt656_rst_mode bt656 sensor pad0 的reset mode 参考第1节
    snr_sr0_bt656_pdn_mode bt656 sensor pad0 的pdn mode 参考第1节
    snr_sr0_bt656_mclk_mode bt656 sensor pad0 的mclk mode 参考第1节
    snr_sr0_mclk_37p125 配置sensor pad0 支持37.125MHz mclk
    snr0_mipi_i2c 配置mipi sensor pad0 使用的i2c bus id 需要根据实际使用的i2c bus进行配置
    snr0_paral_i2c 配置parallel sensor pad0 使用的i2c bus id 需要根据实际使用的i2c bus进行配置

    5.2. IIC 配置

    如上节所示: 2lane 情况下snr0 绑定 i2c0 mode4 1+1情况下snr00 和 snr01 绑定i2c0 mode4 和 i2c1 mode4

        snr0_mipi_i2c = <0>;
        snr0_paral_i2c = <0>;
        snr2_mipi_i2c = <1>;


    snr0 代表MIPI sensor 0

    <0> 代表使用I2C bus 0

    I2C padmux 在对应kernel\arch\arm64\boot\dts\sstar下面对应padmux的dtsi中配置:

        //I2C1 Mode1,sensorif_mipi_grp1_i2c
                <PAD_GPIOB_00            PINMUX_FOR_I2C0_MODE_4           MDRV_PUSE_I2C0_SCL>,
                <PAD_GPIOB_01            PINMUX_FOR_I2C0_MODE_4           MDRV_PUSE_I2C0_SDA>,
        //I2C0 Mode1,sensorif_mipi_grp0_i2c
                <PAD_GPIOB_04            PINMUX_FOR_I2C1_MODE_4           MDRV_PUSE_I2C1_SCL>,
                <PAD_GPIOB_05            PINMUX_FOR_I2C1_MODE_4           MDRV_PUSE_I2C1_SDA>,


    I2c0: /customer/riu_r 0x103c 6f //bit[0:2]是否为对应mode的值

    I2c1: /customer/riu_r 0x103c 53 //bit[0:2]是否为对应mode的值

    5.3. 默认sensor驱动加载

    5.3.1. sensor driver配置

        insmod /config/modules/5.10/imx307_MIPI.ko chmap=1
        sensor 0 ----> chmap=1
        sensor 2 ----> chmap=4


    可以通过menuconfig修改image默认支持的sensor drvier和预安装的sensor driver

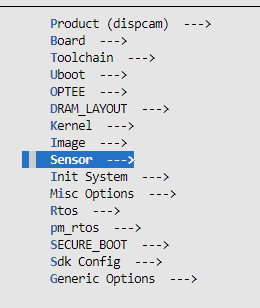

    1. 进入alkaid project根目录,make menuconfig

    2. 回车键进入Sensor子选项

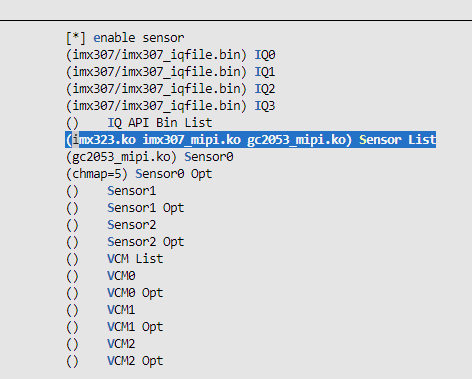

    3. 回车键进入Sensor List子选项,写上需要的sensor driver名称

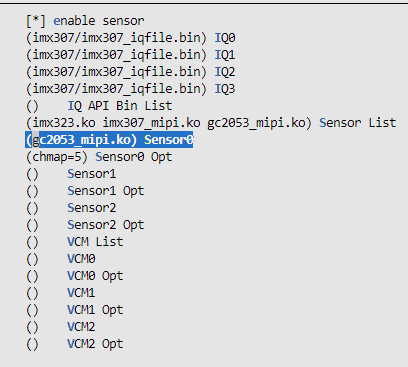

    4. 编辑完成后退出,再回车键进入Sensor0子选项,写上需要预insmod的sensor driver名称

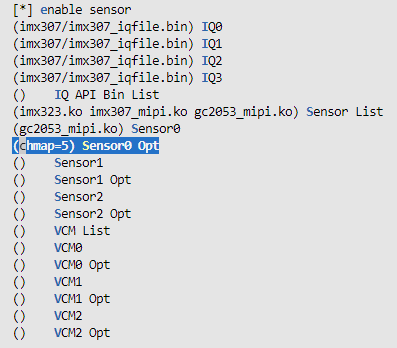

    5. 编辑完成后退出,再回车键进入Sensor0 Opt子选项,写上需要预insmod sensor0后面需要配置的参数。

    编译完成将在/config/modules/5.10 下生成Sensor List中选择的sensor driver,同时在/customer/demo.sh中会看到预先insmod sensor0的命令。

    5.3.2. sensor IQ文件配置

    可以通过menuconfig修改image默认支持的sensor IQ文件

    1. 进入alkaid project根目录,make menuconfig

    2. 回车键进入Sensor子选项

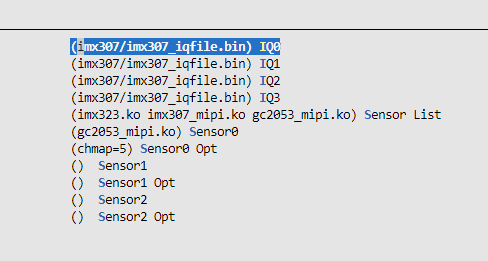

    3. 回车键进入IQ0子选项,写上需要使用的iq file名称。IQ后的序号对应不同sensor pad,例如IQ0对应sensor0。

    编译完成将在/config/modules/iqfile 下生成IQ0中选择的iq file。

    5.4. sensor driver 部分函数介绍

    函数名 功能
    cus_camsensor_init_handle 设置sensor基础参数、注册功能回调
    handle->pCus_sensor_init\handle->pCus_sensor_release 初始化sensor(通过iic配置参数)
    handle->pCus_sensor_poweron/handle->pCus_sensor_poweroff 上电\掉电函数(poweron会在sensor_init之前调用)
    handle->sif_bus 接口类型(MIPI、DVP等)
    handle->data_prec 数据类型(raw8\10\12 YUV等)
    handle->bayer_id\handle->RGBIR_id BAYE或者RGB排列顺序
    handle->interface_attr.attr_mipi MIPI 配置
    handle->video_res_supported 支持多少种配置
    handle->i2c_cfg iic配置
    handle->pwdn_POLARITY\handle->reset_POLARITY\handle->VSYNC_POLARITY\handle->HSYNC_POLARITY\handle->PCLK_POLARITY 控制引脚的极性配置
    handle->mclk MCLK clk
    sensor_if->SetCSI_Clk\sensor_if->SetCSI_Lane\sensor_if->SetCSI_LongPacketType CSI 配置(clk、 lane 数、支持收包类型(1c代表支持收Raw8、10、12))
    Preview_line_period 行长(包含h blank)
    params->expo.vts 帧长(包含V blank& h blank)

    PS: Preview_line_period = 1*10^9/(fps*(data_h+v_blank))

    帧结构图

    5.5. sensor驱动开发

    不同接口类型的sensor 驱动实现基本一样,具体请参考Sensor_Porting

    5.6. SAMPLE CODE

    snr vif 初始化函数

        MI_S32 ST_VifInit(ST_Stream_Attr_T *pStreamAttr)
        {
            /************************************************
            Step1:  Init Sensor
            *************************************************/
            MI_SNR_PADInfo_t stSnrPadInfo;
            MI_SNR_PlaneInfo_t stSnrPlaneInfo;


            MI_SNR_PADID snrPadId = pStreamAttr->u32SnrId;
            MI_U32 u32ResCount = 0;

            memset(&stSnrPadInfo, 0x0, sizeof(MI_SNR_PADInfo_t));
            memset(&stSnrPlaneInfo, 0x0, sizeof(MI_SNR_PlaneInfo_t));

            ExecFunc(MI_SNR_SetPlaneMode(snrPadId, FALSE), DRM_SUCCESS);
            ExecFunc(MI_SNR_QueryResCount(snrPadId, &u32ResCount), DRM_SUCCESS);

            if(pStreamAttr->u32SnrChoiceRes > u32ResCount-1){
                printf("MI_SNR_QueryResCount :%d\n", u32ResCount);
                return -1;
            }

            ExecFunc(MI_SNR_SetRes(snrPadId, pStreamAttr->u32SnrChoiceRes), DRM_SUCCESS);
            ExecFunc(MI_SNR_Enable(snrPadId), DRM_SUCCESS);

            /************************************************
            Step2:  Init Vif
            *************************************************/
            MI_VIF_GROUP VifGroupId = 0;
            MI_VIF_DEV VifDevId = 0;
            MI_VIF_DEV VifChnId = pStreamAttr->VifChnId;
            MI_VIF_PORT VifPortId = pStreamAttr->VifPortId;
            MI_VIF_GroupAttr_t stVifGroupAttr;
            MI_VIF_DevAttr_t stVifDevAttr;
            MI_VIF_OutputPortAttr_t stVifPortAttr;

            get_vif_from_snrpad(snrPadId, &VifGroupId, &VifDevId);


            memset(&stVifGroupAttr, 0x0, sizeof(MI_VIF_GroupAttr_t));
            memset(&stVifDevAttr, 0x0, sizeof(MI_VIF_DevAttr_t));
            memset(&stVifPortAttr, 0x0, sizeof(MI_VIF_OutputPortAttr_t));

            ExecFunc(MI_SNR_GetPadInfo(snrPadId, &stSnrPadInfo), DRM_SUCCESS);
            ExecFunc(MI_SNR_GetPlaneInfo(snrPadId, 0, &stSnrPlaneInfo), DRM_SUCCESS);
            printf(
                        "MI_SNR_GetPlaneInfo %d, outputsize(%d, %d, %d, %d)\n",
                        snrPadId,stSnrPlaneInfo.stCapRect.u16X,stSnrPlaneInfo.stCapRect.u16Y,
                        stSnrPlaneInfo.stCapRect.u16Width,stSnrPlaneInfo.stCapRect.u16Height);

            stVifGroupAttr.eIntfMode = E_MI_VIF_MODE_MIPI;
            stVifGroupAttr.eWorkMode = E_MI_VIF_WORK_MODE_1MULTIPLEX;
            stVifGroupAttr.eHDRType = E_MI_VIF_HDR_TYPE_OFF;
            if (stVifGroupAttr.eIntfMode == E_MI_VIF_MODE_BT656) {
                stVifGroupAttr.eClkEdge = (MI_VIF_ClkEdge_e)stSnrPadInfo.unIntfAttr.stBt656Attr.eClkEdge;
            } else {
                stVifGroupAttr.eClkEdge = E_MI_VIF_CLK_EDGE_DOUBLE;
            }

            ExecFunc(MI_VIF_CreateDevGroup(VifGroupId, &stVifGroupAttr), DRM_SUCCESS);
            stVifDevAttr.stInputRect.u16X = stSnrPlaneInfo.stCapRect.u16X;
            stVifDevAttr.stInputRect.u16Y = stSnrPlaneInfo.stCapRect.u16Y;
            stVifDevAttr.stInputRect.u16Width = stSnrPlaneInfo.stCapRect.u16Width;
            stVifDevAttr.stInputRect.u16Height = stSnrPlaneInfo.stCapRect.u16Height;
            if (stSnrPlaneInfo.eBayerId >= E_MI_SYS_PIXEL_BAYERID_MAX) {
                stVifDevAttr.eInputPixel = stSnrPlaneInfo.ePixel;
            } else {
                stVifDevAttr.eInputPixel = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(
                        stSnrPlaneInfo.ePixPrecision, stSnrPlaneInfo.eBayerId);
            }
            ExecFunc(MI_VIF_SetDevAttr(VifDevId, &stVifDevAttr), DRM_SUCCESS);
            ExecFunc(MI_VIF_EnableDev(VifDevId), DRM_SUCCESS);
            stVifPortAttr.stCapRect.u16X = stSnrPlaneInfo.stCapRect.u16X;
            stVifPortAttr.stCapRect.u16Y = stSnrPlaneInfo.stCapRect.u16Y;
            stVifPortAttr.stCapRect.u16Width = stSnrPlaneInfo.stCapRect.u16Width;
            stVifPortAttr.stCapRect.u16Height = stSnrPlaneInfo.stCapRect.u16Height;
            stVifPortAttr.stDestSize.u16Width = stSnrPlaneInfo.stCapRect.u16Width;
            stVifPortAttr.stDestSize.u16Height = stSnrPlaneInfo.stCapRect.u16Height;
            stVifPortAttr.eFrameRate = E_MI_VIF_FRAMERATE_FULL;
            if (stSnrPlaneInfo.eBayerId >= E_MI_SYS_PIXEL_BAYERID_MAX) {
                stVifPortAttr.ePixFormat = stSnrPlaneInfo.ePixel;
            } else {
                stVifPortAttr.ePixFormat = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(
                        stSnrPlaneInfo.ePixPrecision, stSnrPlaneInfo.eBayerId);
            }
            ExecFunc(MI_VIF_SetOutputPortAttr(VifDevId, VifPortId, &stVifPortAttr), DRM_SUCCESS);


            return 0;
        }


    6. SENSOR SUPPORT LIST

    6.1 MIPI Interface Camera Sensor Support list

    在芯片验证阶段,验证的MIPI 接口的sensor 如下表所示:

    接口类型 Lane 数 种类 关键指标 数据格式
    MIPI 2Lane IMX307 1920x1080@30FPS,2lane Bayer
    2/1Lane gc2053 1920x1080@30FPS,2/1lane Bayer
    1Lane sc035hgs 640x480@30FPS,1lane Bayer

    6.2 BT601(DVP) Interface Camera Sensor Support List

    在芯片验证阶段,验证的BT601(DVP)接口的sensor 如下表所示:

    接口类型 data pin数 种类 关键指标 数据格式
    parallel 10 pin IMX323 1920x1080@30fps Bayer

    6.3 BT656 Interface Camera Sensor Support List

    在芯片验证阶段,验证的BT656接口的sensor 如下表所示:

    接口类型 data pin数 种类 关键指标 数据格式
    BT656 8pin NVP6158C 1280x720@30fps YUV

    7. FAQ

    Q1:如何查看sensor出图

    echo dumptaskfile 0 2 /mnt/pcm > /proc/mi_modules/mi_isp/mi_isp0 echo dumptaskfile 0 2 /mnt/pcm > /proc/mi_modules/mi_scl/mi_scl0

    /mnt/pcm :存图路径
    2:抓2张图
    0: chnNum


    Q2:如何进一步确认sensor 中断信息

    请参考MI VIF API 章节5.PROCFS介绍
