APC算法使用参考

1. 概述¶

1.1. 算法说明¶

APC（Audio Process Chain）音频处理链路，是一个包含降噪、均衡器和自动增益控制的算法组合。APC的主要目的是提高音频质量。APC的内部的算法串接流程为ANR → EQ/HPF → AGC。透过降噪消除噪声提升SNR，再根据客户所需曲线调整EQ/HPF，最后输出透过AGC放大或压抑。

1.2. 关键词说明¶

AGC

AGC(Automatic Gain Control)，自动增益控制，用于控制数字输出增益。
EQ

EQ(Equalizer)，均衡器处理，用于对特定频段进行增益或衰减。
ANR

ANR(Acoustic Noise Reduction)，降噪，用于去除环境中持续存在，频率固定的噪声。
HPF

HPF(High-Pass Filtering)，高通滤波。

1.3. 注意¶

为方便调试和确认算法效果，需要用户应用自行实现替换算法参数和抓取音频数据的逻辑。

2. API 参考¶

2.1. 功能模块API¶

API名	功能
IaaApc_GetBufferSize	获取Apc算法运行所需要的内存大小
IaaApc_Init	初始化Apc算法
IaaApc_Config	配置Apc算法
IaaApc_SetLowFreqCompressionRatioCurve	配置Apc中Agc算法分频段压缩率曲线(低频)
IaaApc_SetMidFreqCompressionRatioCurve	配置Apc中Agc算法分频段压缩率曲线(中频)
IaaApc_SetHighFreqCompressionRatioCurve	配置Apc中Agc算法分频段压缩率曲线(高频)
IaaApc_SetAgcFreqBand	配置Apc中Agc算法分频段之频率
IaaApc_GetNrResult	获取Apc算法Anr的输出数据
IaaApc_GetNrEqResult	获取Apc算法Anr和Eq的输出数据
IaaApc_GetVadOut	获取Apc算法中Anr计算的语音机率
IaaApc_Run	Apc算法处理
IaaApc_Free	释放Apc算法资源
IaaApc_Reset	重新初始化Apc算法
IaaApc_GetConfig	获取Apc算法当前的配置参数
IaaApc_ApplyDigitalGain	对输入数据做增益或衰减
IaaAnr_GetBufferSize	获取Anr算法运行所需要的内存大小
IaaAnr_Init	初始化Anr算法
IaaAnr_Config	配置Anr算法
IaaAnr_Run	Anr算法处理
IaaAnr_Free	释放Anr算法资源
IaaAnr_Reset	重新初始化Anr算法
IaaAnr_GetConfig	获取Anr算法当前的配置参数
IaaEq_GetBufferSize	获取Eq算法运行所需要的内存大小
IaaEq_Init	初始化Eq算法
IaaEq_Config	配置Eq算法
IaaEq_Run	Eq算法处理
IaaEq_Free	释放Eq算法资源
IaaEq_Reset	重新初始化Eq算法
IaaEq_GetConfig	获取Eq算法当前的配置参数
IaaAgc_GetBufferSize	获取Agc算法运行所需要的内存大小
IaaAgc_Init	初始化Agc算法
IaaAgc_Config	配置Agc算法
IaaAgc_SetLowFreqCompressionRatioCurve	配置Agc算法分频段压缩率曲线(低频)
IaaAgc_SetMidFreqCompressionRatioCurve	配置Agc算法分频段压缩率曲线(中频)
IaaAgc_SetHighFreqCompressionRatioCurve	配置Agc算法分频段压缩率曲线(高频)
IaaAgc_SetAgcFreqBand	配置Agc算法分频段之频率
IaaAgc_Run	Agc算法处理
IaaAgc_Free	释放Agc算法资源
IaaAgc_Reset	重新初始化Agc算法
IaaAgc_GetConfig	获取当前Agc算法的配置参数
IaaApc_SetCompressionRatioCurve	配置Apc中Agc算法压缩率曲线，可自行设定分段长度
IaaAgc_SetCompressionRatioCurve	配置Agc算法压缩率曲线，可自行设定分段长度
IaaApc_NrEstimateReferAec	参考AEC线性处理结果做降噪处理，避免非线性Aec造成Anr收敛异常
IaaApc_EnhanceNNBFMode	针对串接Bf与Apc深度学习降噪算法之特化增强
IaaApc_FilterDesign	初始化滤波器参数，可设定中心频率、峰值增益、峰值带宽，滤波器类型
IaaApc_FilterApply	套用IIR滤波
IaaEq_FilterDesign	初始化滤波器参数，可设定中心频率、峰值增益、峰值带宽，滤波器类型
IaaEq_FilterApply	套用IIR滤波
IaaAnr_EnhanceNNBFMode	针对串接Bf与Anr深度学习降噪算法之特化增强
IaaApc_GetAPIVersion	取得Apc算法库API版本
IaaApc_SetHandleId	配置Apc算法id
IaaAnr_SetHandleId	配置Anr算法id
IaaEq_SetHandleId	配置Eq算法id
IaaAgc_SetHandleId	配置Agc算法id
IaaApc_GetJsonFileSize	Apc获取解析Json文件内容所需要的内存大小
IaaApc_NrReadJson	配置Json参数到Apc算法
IaaAnr_GetJsonFileSize	Anr获取解析Json文件内容所需要的内存大小
IaaAnr_NrReadJson	配置Json参数到Anr算法
IaaApc_EnableComfortNoise	配置Apc舒适噪音算法并设定舒适噪音能量
IaaAnr_EnableComfortNoise	配置Anr舒适噪音算法并设定舒适噪音能量
IaaEq_EnableComfortNoise	配置Eq舒适噪音算法并设定舒适噪音能量
IaaAgc_EnableComfortNoise	配置Agc舒适噪音算法并设定舒适噪音能量
IaaApc_EnableAutoSmooth	配置Apc中Anr丝滑噪音算法
IaaAnr_EnableAutoSmooth	配置Anr丝滑噪音算法
IaaApc_ApplyComfortNoise	套用指定能量之舒适噪音

2.2. IaaApc_GetBufferSize¶

功能

获取Apc算法运行所需要的内存大小。

语法

unsigned int IaaApc_GetBufferSize(AudioApcBufferConfig *apc_switch);

形参

参数名称描述输入/输出

apc_switch 配置Apc算法使能设置的结构体指针输入
返回值

返回值为Apc算法运行所需要的内存大小
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

该接口仅返回需要的内存大小，申请和释放内存的动作需应用来处理。
举例

请参考IaaApc_Run举例部分。

2.3. IaaApc_Init¶

功能

初始化Apc算法。

语法

APC_HANDLE IaaApc_Init(char* const working_buffer_address,AudioProcessInit *audio_process_init, AudioApcBufferConfig *apc_switch);

形参

参数名称	描述	输入/输出
working_buffer_address	Apc算法所使用的内存地址	输入
audio_process_init	Apc算法的初始化结构体指针	输入
apc_switch	Apc算法使能结构体指针	输入

返回值

返回值结果

非NULL 成功

NULL 失败
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- Apc算法中ANR/AGC/EQ算法支持8K/16K/48K采样率，HPF仅支援8K/16K采样率。
举例

请参考IaaApc_Run举例部分。

2.4. IaaApc_Config¶

功能

配置Apc算法。

语法

ALGO_APC_RET IaaApc_Config(APC_HANDLE handle,
                    AudioAnrConfig *anr_config,
                    AudioEqConfig *eq_config,
                    AudioHpfConfig *hpf_config,
                    AudioVadConfig *vad_config,
                    AudioDereverbConfig *dereverb_config,
                    AudioAgcConfig *agc_config);

形参

参数名称	描述	输入/输出
handle	Apc算法handle	输入
anr_config	配置Anr算法的结构体指针	输入
eq_config	配置Eq算法的结构体指针	输入
hpf_config	配置Hpf算法的结构体指针	输入
vad_config	配置Vad算法的结构体指针（已废弃）	输入
dereverb_config	配置Dereverb算法的结构体指针（已废弃）	输入
agc_config	配置Agc算法的结构体指针	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaApc_Run举例部分。

2.5. IaaApc_SetLowFreqCompressionRatioCurve¶

功能

配置Apc中Agc算法分频段压缩率曲线(低频)，请先设定Agc的user_mode为2再使用此函式，否则会回传错误。

语法

ALGO_APC_RET IaaApc_SetLowFreqCompressionRatioCurve(APC_HANDLE handle,
                    int* CompressRatioInput, int* CompressRatioOutput);

形参

参数名称	描述	输入/输出
handle	Apc算法handle	输入
CompressRatioInput	压缩率输入，请参考agc_config中的compression ratio	输入
CompressRatioOutput	压缩率输出，请参考agc_config中的compression ratio	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
举例

请参考IaaApc_Run举例部分。

2.6. IaaApc_SetMidFreqCompressionRatioCurve¶

功能

配置Apc中Agc算法分频段压缩率曲线(中频)，请先设定Agc的user_mode为2再使用此函式，否则会回传错误。

语法

ALGO_APC_RET IaaApc_SetMidFreqCompressionRatioCurve(APC_HANDLE handle,
                    int* CompressRatioInput, int* CompressRatioOutput);

形参

参数名称	描述	输入/输出
handle	Apc算法handle	输入
CompressRatioInput	压缩率输入，请参考agc_config中的compression ratio	输入
CompressRatioOutput	压缩率输出，请参考agc_config中的compression ratio	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
举例

请参考IaaApc_Run举例部分。

2.7. IaaApc_SetHighFreqCompressionRatioCurve¶

功能

配置Apc中Agc算法分频段压缩率曲线(高频)，请先设定Agc的user_mode为2再使用此函式，否则会回传错误。

语法

ALGO_APC_RET IaaApc_SetHighFreqCompressionRatioCurve(APC_HANDLE handle,
                    int* CompressRatioInput, int* CompressRatioOutput);

形参

参数名称	描述	输入/输出
handle	Apc算法handle	输入
CompressRatioInput	压缩率输入，请参考agc_config中的compression ratio	输入
CompressRatioOutput	压缩率输出，请参考agc_config中的compression ratio	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
举例

请参考IaaApc_Run举例部分。

2.8. IaaApc_SetAgcFreqBand¶

功能

配置Apc中Agc算法分频段之频率，请先设定Agc的user_mode为2再使用此函式，否则会回传错误。

语法

ALGO_APC_RET IaaApc_ SetAgcFreqBand(APC_HANDLE handle,
                        int* frequency_band);

形参

参数名称	描述	输入/输出
handle	Apc算法handle	输入
frequency_band	频段数组，包含低频段上限频率，中频段上限频率，高段频段上限频率。举例: frequency_band若设定为{3000,4000,8000} 则低频频段为0_{3000Hz，中频为3000}4000Hz，高频为4000~8000Hz，须注意最高频率不能超过采样率的一半。	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
举例

请参考IaaApc_Run举例部分。

2.9. IaaApc_GetNrResult¶

功能

获取Apc算法中Anr的处理结果。

语法

ALGO_APC_RET IaaApc_GetNrResult(APC_HANDLE handle, short*nr_audio_out);

形参

参数名称描述输入/输出

handle Apc算法handle 输入

nr_audio_out Anr处理输出数据指针输出
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- 必须使能Apc算法中的Anr，才能调用此接口获取数据。
举例

请参考IaaApc_Run举例部分。

2.10. IaaApc_GetNrEqResult¶

功能

获取Apc算法中Anr和Eq的处理结果

语法

ALGO_APC_RET IaaApc_GetNrEqResult(APC_HANDLE handle,short*nr_eq_audio_out);

形参

参数名称描述输入/输出

handle Aec算法handle 输入

nr_eq_audio_out Anr和Eq处理输出数据指针输出
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- 必须使能Apc算法中的Anr和Eq，才能调用此接口获取数据。
举例

请参考IaaApc_Run举例部分。

2.11. IaaApc_GetVadOut¶

功能

获取Apc算法中Anr计算的语音机率

语法

ALGO_APC_RET IaaApc_GetVadOut(APC_HANDLE handle, int* speech_probability);

形参

参数名称描述输入/输出

handle Apc算法handle 输入

speech_probability Anr处理输出语音机率数据指针，范围：[0,100] 输出
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- 必须使能Apc算法中的Anr和Eq，才能调用此接口获取数据。
举例

请参考IaaApc_Run举例部分。

2.12. IaaApc_Run¶

功能

Apc算法处理

语法

ALGO_APC_RET IaaApc_Run(APC_HANDLE handle,short* pss_audio_in);

形参

参数名称描述输入/输出

handle Apc算法handle 输入

pss_audio_in 输入数据指针输入/输出
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- 数据量必须和调用IaaApc_Init时设定的point_number（一次IaaApc_Run所需要的采样点数）相对应，处理后的数据会回写到pss_audio_in所指向的内存中。

举例

#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <string.h>
#include "AudioProcess.h"

int main(int argc, char *argv[])
{
    short input[1024];
    char input_file[512];
    char output_file[512];
    int counter = 0;
    int speech_prob = 0;
    int intensity_band[6] = { 3, 24, 40, 64, 80, 128 };
    int intensity[7] = { 30, 30, 30, 30, 30, 30, 30 };
    short eq_table[129] = { 1, 1, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5, -5 };
    short compression_ratio_input[_AGC_CR_NUM] = { -65, -55, -48, -25, -18, -12, 0 };
    short compression_ratio_output[_AGC_CR_NUM] = { -65, -50, -40, -20, -10, -5, -3 };

    AudioApcBufferConfig apc_switch;
    apc_switch.anr_enable = 1;
    apc_switch.eq_enable = 0;
    apc_switch.dr_enable = 0;
    apc_switch.vad_enable = 0;
    apc_switch.agc_enable = 1;

    int buffersize = IaaApc_GetBufferSize(&apc_switch);
    char *working_buf_ptr = (char*)malloc(buffersize);

    FILE * fin, *fout;
    ALGO_APC_RET ret1;
    AudioProcessInit apc_init;
    AudioAnrConfig anr_config;
    AudioEqConfig eq_config;
    AudioHpfConfig hpf_config;
    AudioAgcConfig agc_config;
    APC_HANDLE handle;
    apc_init.point_number = 128;
    apc_init.channel = 1;
    apc_init.sample_rate = IAA_APC_SAMPLE_RATE_16000;

    handle = IaaApc_Init((char *)working_buf_ptr, &apc_init, &apc_switch);
    if (handle == NULL)
    {
        printf("APC init error\r\n");
        return -1;
    }
    else
    {
        printf("APC init succeed\r\n");
    }
    /******ANR Config*******/
    anr_config.anr_enable = apc_switch.anr_enable;
    anr_config.user_mode = 2;
    anr_config.anr_filter_mode = 4;
    memcpy(anr_config.anr_intensity_band, intensity_band, 6 * sizeof(int));
    memcpy(anr_config.anr_intensity, intensity, 7 * sizeof(int));
    anr_config.anr_smooth_level = 10;
    anr_config.anr_converge_speed = 2;
    /******EQ Config********/
    eq_config.eq_enable = 0;
    eq_config.user_mode = 1;
    memcpy(eq_config.eq_gain_db, eq_table, _EQ_BAND_NUM*sizeof(short));
    /******HPF Config********/
    hpf_config.hpf_enable = apc_switch.eq_enable;
    hpf_config.user_mode = 1;
    hpf_config.cutoff_frequency = AUDIO_HPF_FREQ_500;
    /******AGC Config********/
    agc_config.agc_enable = apc_switch.agc_enable;
    agc_config.user_mode = 2;
    agc_config.gain_info.gain_max = 60;
    agc_config.gain_info.gain_min = -5;
    agc_config.gain_info.gain_init = 0;
    agc_config.gain_step = 3;
    agc_config.drop_gain_max = 50;
    agc_config.attack_time = 1;
    agc_config.release_time = 1;
    agc_config.noise_gate_db = -50;
    memcpy(agc_config.compression_ratio_input, compression_ratio_input, _AGC_CR_NUM*sizeof(short));
    memcpy(agc_config.compression_ratio_output, compression_ratio_output, _AGC_CR_NUM*sizeof(short));
    agc_config.noise_gate_attenuation_db = 0;
    agc_config.drop_gain_threshold = -5;

    int freqBand[_AGC_FREQ_BAND_NUM] = { 3000, 6000, 8000 };
    int compressionRatioArrayLowInput[_AGC_CR_NUM] = { -80, -60, -40, -20, 0, 0, 0 };
    int compressionRatioArrayLowOutput[_AGC_CR_NUM] = { -5, -5, -5, -5, -5, -5, -5 };
    int compressionRatioArrayMidInput[_AGC_CR_NUM] = { -80, -60, -40, -20, 0, 0, 0 };
    int compressionRatioArrayMidOutput[_AGC_CR_NUM] = { -80, -60, -40, -20, 0, 0, 0 };
    int compressionRatioArrayHighInput[_AGC_CR_NUM] = { -80, -60, -40, -20, 0, 0, 0 };
    int compressionRatioArrayHighOutput[_AGC_CR_NUM] = { -80, -60, -40, -20, 0, 0, 0 };

    AudioProcessInit apc_init_cpy;
    AudioAnrConfig anr_config_cpy;
    AudioEqConfig eq_config_cpy;
    AudioHpfConfig hpf_config_cpy;
    AudioAgcConfig agc_config_cpy;

    if (IaaApc_Config(handle, &anr_config, &eq_config, &hpf_config, NULL, NULL, &agc_config) == -1)
    {
        return -1;
    }

    IaaApc_SetAgcFreqBand(handle, freqBand);
    IaaApc_SetLowFreqCompressionRatioCurve(handle, compressionRatioArrayLowInput, compressionRatioArrayLowOutput);
    IaaApc_SetMidFreqCompressionRatioCurve(handle, compressionRatioArrayMidInput, compressionRatioArrayMidOutput);
    IaaApc_SetHighFreqCompressionRatioCurve(handle, compressionRatioArrayHighInput, compressionRatioArrayHighOutput);

    IaaApc_GetConfig(handle, &apc_init_cpy, &anr_config_cpy, &eq_config_cpy, &hpf_config_cpy, NULL, NULL, &agc_config_cpy);

    sprintf(input_file, "%s", "./../code/sample/data/IEEE_Female_mono_16_kHz.wav");
    sprintf(output_file, "%s", "./../code/sample/data/APC_out_16K.wav");

    fin = fopen(input_file, "rb");
    if (!fin)
    {
        printf("the input file %s could not be open\n", input_file);
        return -1;
    }

    fout = fopen(output_file, "wb");
    if (!fout)
    {
        printf("the output file could not be open\n");
        return -1;
    }

    fread(input, sizeof(char), 44, fin); // read header 44 bytes
    fwrite(input, sizeof(char), 44, fout); // write 44 bytes output

    while (fread(input, sizeof(short), apc_init.point_number*apc_init.channel, fin))
    {
        counter++;
        // do one frame audio process ---------------
        ret1 = IaaApc_Run(handle, input);
        IaaApc_GetVadOut(handle, &speech_prob);
        if (counter % 1000 == 999)
        {
            printf("counter = %d\n", counter);
            printf("current time = %f\n", (float)counter*apc_init.point_number / apc_init.sample_rate);
        }

        if (ret1 != ALGO_APC_RET_SUCCESS)
        {
            printf("Error occured in AudioProcess\n");
            break;
        }

        fwrite(input, sizeof(short), apc_init.point_number*apc_init.channel, fout);
    }
    IaaApc_Free(handle);
    fclose(fin);
    fclose(fout);

    printf("Done\n");
    return 0;
}

2.13. IaaApc_Free¶

功能

释放Apc算法资源

语法

ALGO_APC_RET IaaApc_Free(APC_HANDLE handle);

形参

参数名称描述输入/输出

handle Apc算法handle 输入
返回值

无。
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaApc_Run举例部分。

2.14. IaaApc_Reset¶

功能

重新初始化Apc算法

语法

APC_HANDLE IaaApc_Reset(char* working_buffer_address,AudioProcessInit *audio_process_init, AudioApcBufferConfig *apc_switch);

形参

参数名称	描述	输入/输出
working_buffer_address	Apc算法运行所使用的内存地址	输入
audio_process_init	Apc算法的初始化结构体指针	输入
apc_switch	配置Apc算法使能设置的结构体指针	输入

返回值

返回值结果

非NULL 成功

NULL 失败
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

当重新初始化Apc算法且使用的功能选项与之前不同时，需要释放掉原来算法运行所使用的内存，重新调用IaaApc_GetBufferSize获取当前功能选项所需要的内存大小，重新申请相应大小的内存供Apc算法使用。
举例

无。

2.15. IaaApc_GetConfig¶

功能

获取Apc算法的当前配置参数

语法

ALGO_APC_RET IaaApc_GetConfig(APC_HANDLE handle,
                    AudioProcessInit *audio_process_init,
                    AudioAnrConfig *anr_config,
                    AudioEqConfig *eq_config,
                    AudioHpfConfig *hpf_config,
                    AudioVadConfig *vad_config,
                    AudioDereverbConfig *dereverb_config,
                    AudioAgcConfig *agc_config);

形参

参数名称	描述	输入/输出
handle	Apc算法handle	输入
audio_process_init	Apc算法的初始化结构体指针	输出
anr_config	Apc算法中当前Anr的配置参数	输出
eq_config	Apc算法中当前Eq的配置参数	输出
hpf_config	Apc算法中当前Hpf的配置参数	输出
vad_config	Apc算法中当前Vad的配置参数（已废弃）	输出
dereverb_config	Apc算法中当前Dereverb的配置参数（已废弃）	输出
agc_config	Apc算法中当前Agc的配置参数	输出

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaApc_Run举例部分。

2.16. IaaApc_ApplyDigitalGain¶

功能

对输入数据做增益或衰减

语法

ALGO_APC_RET IaaApc_ApplyDigitalGain(APC_HANDLE handle,
short* pss_audio_in, float gain_value);

形参

参数名称描述输入/输出

handle Apc算法handle 输入

pss_audio_in 输入数据指针输入/输出

gain_value 增益/衰减值
范围: [-120,120] 输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.17. IaaAnr_GetBufferSize¶

功能

获取Anr算法运行所需要的内存大小。

语法

unsigned int IaaAnr_GetBufferSize(void);

形参

参数名称描述输入/输出
返回值

返回值为Anr算法运行所需要的内存大小
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

该接口仅返回需要的内存大小，申请和释放内存的动作需应用来处理。
举例

请参考IaaAnr_Run举例部分。

2.18. IaaAnr_Init¶

功能

初始化Anr算法。

语法

ANR_HANDLE IaaAnr_Init(char* working_buffer_address, AudioProcessInit *anr_init);

形参

参数名称描述输入/输出

working_buffer_address Anr算法所使用的内存地址输入

anr_init Anr算法的初始化结构体指针输入
返回值

返回值结果

非NULL 成功

NULL 失败
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- ANR算法支持8K/16K/48K采样率。
举例

请参考IaaAnr_Run举例部分。

2.19. IaaAnr_Config¶

功能

配置Anr算法。

语法

ALGO_ANR_RET IaaAnr_Config(ANR_HANDLE handle, AudioAnrConfig *anr_config);

形参

参数名称描述输入/输出

handle Anr算法handle 输入

anr_config Anr算法的配置结构体指针输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaAnr_Run举例部分。

2.20. IaaAnr_Run¶

功能

Anr算法处理

语法

ALGO_ANR_RET IaaAnr_Run(ANR_HANDLE handle, short* pss_audio_in);

形参

参数名称描述输入/输出

handle Anr算法handle 输入

pss_audio_in 输入数据指针输入/输出
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- 数据量必须和调用IaaAnr_Init时设定的point_number（一次IaaAnr_Run所需要的采样点数）相对应，处理后的数据会回写到pss_audio_in所指向的内存中。

举例

#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <sys/time.h>

#include "AudioProcess.h"

/*  0:Fixed input file  1:User input file   */
#define IN_PARAMETER 1

int main(int argc, char *argv[])
{
    short in_output[1024];
    unsigned int workingBufferSize;
    char *workingBuffer = NULL;
    ANR_HANDLE handle;
    AudioProcessInit anr_init, anr_get_init;
    AudioAnrConfig anr_config, anr_get_config;
    ALGO_APC_RET ret;
    int tempSize;
    FILE* fpIn;  //input file
    FILE* fpOut; //output file
    char src_file[128] = {0};
    char dst_file[128] = {0};
    /*********************User change section start*******************/
    int intensity_band[6] = {3,24,40,64,80,128};
    int intensity[7] = {30,30,30,30,30,30,30};
    anr_init.point_number = 128;
    anr_init.channel = 1;
    anr_init.sample_rate = IAA_APC_SAMPLE_RATE_16000;

    anr_config.anr_enable = 1;
    anr_config.user_mode = 2;
    anr_config.anr_filter_mode = 4;
    anr_config.anr_smooth_level = 10;
    anr_config.anr_converge_speed = 2;
    /*********************User change section end*******************/
    memcpy(anr_config.anr_intensity_band, intensity_band, sizeof(intensity_band));
    memcpy(anr_config.anr_intensity, intensity, sizeof(intensity));
    //(1)IaaAnr_GetBufferSize
    workingBufferSize = IaaAnr_GetBufferSize();
    workingBuffer = (char *)malloc(workingBufferSize);
    if(NULL == workingBuffer)
    {
        printf("malloc workingBuffer failed !\n");
        return -1;
    }
    printf("malloc workingBuffer succeed !\n");
    //(2)IaaAnr_Init
    handle = IaaAnr_Init(workingBuffer, &anr_init);
    if(NULL == handle)
    {
        printf("IaaAnr_Init failed !\n");
        return -1;
    }
    printf("IaaAnr_Init succeed !\n");
    //(3)IaaAnr_Config
    ret = IaaAnr_Config(handle, &anr_config);
    if(ret)
    {
        printf("IaaAnr_Config failed !\n");
        return -1;
    }
    printf("IaaAnr_Config succeed !\n");
    //(4)IaaAnr_GetConfig
    ret = IaaAnr_GetConfig(handle, &anr_get_init, &anr_get_config);
    if(ret)
    {
        printf("IaaAnr_GetConfig failed !\n");
        return -1;
    }
    printf("IaaAnr_GetConfig succeed !\n");
    printf("anr_get_config.user_mode = %d, ...\n", anr_get_config.user_mode);

#if IN_PARAMETER
    if(argc < 3)
    {
        printf("Please enter the correct parameters!\n");
        return -1;
    }
    sscanf(argv[1], "%s", src_file);
    sscanf(argv[2], "%s", dst_file);
#else
    sprintf(src_file, "%s", "./APC_AFE_16K.wav");
    if(argc < 2)
    {
        printf("Please enter the correct parameters!\n");
        return -1;
    }
    sscanf(argv[1], "%s", dst_file);
#endif

    fpIn = fopen(src_file, "rb");
    if(NULL == fpIn)
    {
        printf("fopen in_file failed !\n");
        return -1;
    }
    printf("fopen in_file success !\n");
    fpOut = fopen(dst_file, "wb");
    if(NULL == fpOut)
    {
        printf("fopen out_file failed !\n");
        return -1;
    }
    printf("fopen out_file success !\n");
#if 1
    fread(in_output, sizeof(char), 44, fpIn);
    fwrite(in_output, sizeof(char), 44, fpOut);
#endif
    tempSize = anr_init.point_number * anr_init.channel;
    while(tempSize == fread(in_output, sizeof(short), tempSize, fpIn))
    {
        //(5)IaaAnr_Run
        ret = IaaAnr_Run(handle, in_output);
        if(ret)
        {
            printf("IaaAnr_Run failed !\n");
            return -1;
        }
        fwrite(in_output, sizeof(short), tempSize, fpOut);
    }
    printf("Break:needBytes =%d \t nBytesRead = %d\n", anr_init.point_number * anr_init.channel, tempSize);
    //(6)IaaAnr_Free
    IaaAnr_Free(handle);
    free(workingBuffer);
    fclose(fpIn);
    fclose(fpOut);
    printf("APC_ANR end !\n");

    return 0;
}

2.21. IaaAnr_Free¶

功能

释放Anr算法资源

语法

ALGO_APC_RET IaaAnr_Free(ANR_HANDLE handle);

形参

参数名称描述输入/输出

handle Anr算法handle 输入
返回值

无。
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaAnr_Run举例部分。

2.22. IaaAnr_Reset¶

功能

重新初始化Anr算法

语法

ANR_HANDLE IaaAnr_Reset(char* working_buffer_address, AudioProcessInit *anr_init);

形参

参数名称描述输入/输出

working_buffer_address Anr算法运行所使用的内存地址输入

anr_init Anr算法的初始化结构体指针输入
返回值

返回值结果

非NULL 成功

NULL 失败
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

无。

2.23. IaaAnr_GetConfig¶

功能

获取Anr算法的当前配置参数

语法

ALGO_ANR_RET IaaAnr_GetConfig(ANR_HANDLE handle, AudioProcessInit *anr_init, AudioAnrConfig *anr_config);

形参

参数名称描述输入/输出

handle Anr算法handle 输入

anr_init Anr算法的初始化结构体指针输出

anr_config Anr算法中当前的配置参数输出
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaAnr_Run举例部分。

2.24. IaaEq_GetBufferSize¶

功能

获取Eq算法运行所需要的内存大小。

语法

unsigned int IaaEq_GetBufferSize(void);

形参

参数名称描述输入/输出
返回值

返回值为Eq算法运行所需要的内存大小
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

该接口仅返回需要的内存大小，申请和释放内存的动作需应用来处理。
举例

请参考IaaEq_Run举例部分。

2.25. IaaEq_Init¶

功能

初始化Eq算法。

语法

EQ_HANDLE IaaEq_Init(char* working_buffer_address, AudioProcessInit *eq_init);

形参

参数名称描述输入/输出

working_buffer_address Eq算法所使用的内存地址输入

eq_init Eq算法的初始化结构体指针输入
返回值

返回值结果

非NULL 成功

NULL 失败
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- Eq算法支持8K/16K/48K采样率，Hpf仅支援8K/16K采样率。
举例

请参考IaaEq_Run举例部分。

2.26. IaaEq_Config¶

功能

配置Eq算法。

语法

ALGO_EQ_RET IaaEq_Config(EQ_HANDLE handle, AudioHpfConfig *hpf_config, AudioEqConfig *eq_config);

形参

参数名称描述输入/输出

handle Eq算法handle 输入

hpf_config Hpf算法的配置结构体指针输入

eq_config Eq算法的配置结构体指针输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaEq_Run举例部分。

2.27. IaaEq_Run¶

功能

Eq算法处理

语法

ALGO_EQ_RET IaaEq_Run(EQ_HANDLE handle, short* pss_audio_in);

形参

参数名称描述输入/输出

handle Eq算法handle 输入

pss_audio_in 输入数据指针输入/输出
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- 数据量必须和调用IaaEq_Init 时设定的point_number（一次IaaEq_Run所需要的采样点数）相对应，处理后的数据会回写到pss_audio_in所指向的内存中。

举例

#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <sys/time.h>

#include "AudioProcess.h"

/*  0:Fixed input file  1:User input file   */
#define IN_PARAMETER 1

int main(int argc, char *argv[])
{
    short in_output[1024];
    unsigned int workingBufferSize;
    char *workingBuffer = NULL;
    EQ_HANDLE handle;
    AudioProcessInit eq_init, eq_get_init;
    AudioHpfConfig hpf_config, hpf_get_config;
    AudioEqConfig  eq_config, eq_get_config;
    ALGO_APC_RET ret;
    int tempSize;

    FILE* fpIn;  //input file
    FILE* fpOut; //output file
    char src_file[128] = {0};
    char dst_file[128] = {0};
    /*********************User change section start*******************/
    short eq_table[129];
    memset(eq_table, 0, sizeof(eq_table));
    eq_init.point_number = 128;
    eq_init.channel = 1;
    eq_init.sample_rate = IAA_APC_SAMPLE_RATE_16000;

    hpf_config.hpf_enable = 1;
    hpf_config.user_mode = 1;
    hpf_config.cutoff_frequency = AUDIO_HPF_FREQ_150;

    eq_config.eq_enable = 1;
    eq_config.user_mode = 1;
    /*********************User change section end*******************/
    memcpy(eq_config.eq_gain_db, eq_table, sizeof(eq_table));
    //(1)IaaEq_GetBufferSize
    workingBufferSize = IaaEq_GetBufferSize();
    workingBuffer = (char *)malloc(workingBufferSize);
    if(NULL == workingBuffer)
    {
        printf("malloc workingBuffer failed !\n");
        return -1;
    }
    printf("malloc workingBuffer succeed !\n");
    //(2)IaaEq_Init
    handle = IaaEq_Init(workingBuffer, &eq_init);
    if(NULL == handle)
    {
        printf("IaaEq_Init failed !\n");
        return -1;
    }
    printf("IaaEq_Init succeed !\n");
    //(3)IaaEq_Config
    ret = IaaEq_Config(handle, &hpf_config, &eq_config);
    if(ret)
    {
        printf("IaaEq_Config failed !\n");
        return -1;
    }
    printf("IaaEq_Config succeed !\n");
    //(4)IaaEq_GetConfig
    ret = IaaEq_GetConfig(handle, &eq_get_init, &hpf_get_config, &eq_get_config);
    if(ret)
    {
        printf("IaaEq_GetConfig failed !\n");
        return -1;
    }
    printf("IaaEq_GetConfig succeed !\n");
    printf("eq_get_config.user_mode = %d, ...\n", eq_get_config.user_mode);

#if IN_PARAMETER
    if(argc < 3)
    {
        printf("Please enter the correct parameters!\n");
        return -1;
    }
    sscanf(argv[1], "%s", src_file);
    sscanf(argv[2], "%s", dst_file);
#else
    sprintf(src_file, "%s", "./APC_AFE_16K.wav");
    if(argc < 2)
    {
        printf("Please enter the correct parameters!\n");
        return -1;
    }
    sscanf(argv[1], "%s", dst_file);
#endif

    fpIn = fopen(src_file, "rb");
    if(NULL == fpIn)
    {
        printf("fopen in_file failed !\n");
        return -1;
    }
    printf("fopen in_file success !\n");
    fpOut = fopen(dst_file, "wb");
    if(NULL == fpOut)
    {
        printf("fopen out_file failed !\n");
        return -1;
    }
    printf("fopen out_file success !\n");
#if 1
    fread(in_output, sizeof(char), 44, fpIn);
    fwrite(in_output, sizeof(char), 44, fpOut);
#endif
    tempSize = eq_init.point_number * eq_init.channel;
    while(tempSize == fread(in_output, sizeof(short), tempSize, fpIn))
    {
        //(5)IaaEq_Run
        ret = IaaEq_Run(handle, in_output);
        if(ret)
        {
            printf("IaaEq_Run failed !\n");
            return -1;
        }
        fwrite(in_output, sizeof(short), tempSize, fpOut);
    }
    printf("Break:needBytes =%d \t nBytesRead = %d\n", eq_init.point_number * eq_init.channel, tempSize);
    //(6)IaaEq_Free
    IaaEq_Free(handle);
    free(workingBuffer);
    fclose(fpIn);
    fclose(fpOut);
    printf("APC_EQ end !\n");

    return 0;
}

2.28. IaaEq_Free¶

功能

释放Eq算法资源

语法

ALGO_EQ_RET IaaEq_Free(EQ_HANDLE handle);

形参

参数名称描述输入/输出

handle Eq算法handle 输入
返回值

无。
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaEq_Run举例部分。

2.29. IaaEq_Reset¶

功能

重新初始化Eq算法

语法

EQ_HANDLE IaaEq_Reset(char* working_buffer_address, AudioProcessInit *eq_init);

形参

参数名称描述输入/输出

working_buffer_address Eq算法运行所使用的内存地址输入

eq_init Eq算法的初始化结构体指针输入
返回值

返回值结果

非NULL 成功

NULL 失败
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

无。

2.30. IaaEq_GetConfig¶

功能

获取Eq算法的当前配置参数

语法

ALGO_EQ_RET IaaEq_GetConfig(EQ_HANDLE handle, AudioProcessInit *eq_init, AudioHpfConfig *hpf_config, AudioEqConfig *eq_config);

形参

参数名称	描述	输入/输出
handle	Eq算法handle	输入
eq_init	Eq算法的初始化结构体指针	输出
hpf_config	Hpf算法中当前的配置参数	输出
eq_config	Eq算法中当前的配置参数	输出

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaEq_Run举例部分。

2.31. IaaAgc_GetBufferSize¶

功能

获取Agc算法运行所需要的内存大小。

语法

unsigned int IaaAgc_GetBufferSize(void);

形参

参数名称描述输入/输出
返回值

返回值为Agc算法运行所需要的内存大小
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

该接口仅返回需要的内存大小，申请和释放内存的动作需应用来处理。
举例

请参考IaaAgc_Run举例部分。

2.32. IaaAgc_Init¶

功能

初始化Agc算法。

语法

AGC_HANDLE IaaAgc_Init(char* working_buffer_address, AudioProcessInit *agc_init);

形参

参数名称描述输入/输出

working_buffer_address Agc算法所使用的内存地址输入

agc_init Agc算法的初始化结构体指针输入
返回值

返回值结果

非NULL 成功

NULL 失败
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- Agc算法支持8K/16K/48K采样率。
举例

请参考IaaAgc_Run举例部分。

2.33. IaaAgc_Config¶

功能

配置Agc算法。

语法

ALGO_AGC_RET IaaAgc_Config(AGC_HANDLE handle, AudioAgcConfig *agc_config);

形参

参数名称描述输入/输出

handle Agc算法handle 输入

agc_config Agc算法的配置结构体指针输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaAgc_Run举例部分。

2.34. IaaAgc_SetLowFreqCompressionRatioCurve¶

功能

配置Agc算法分频段压缩率曲线(低频)，请先设定Agc的user_mode为2再使用此函式，否则会回传错误。

语法

ALGO_AGC_RET IaaAgc_SetLowFreqCompressionRatioCurve(AGC_HANDLE handle,
                    int* CompressRatioInput, int* CompressRatioOutput);

形参

参数名称	描述	输入/输出
handle	Agc算法handle	输入
CompressRatioInput	压缩率输入，请参考agc_config中的compression ratio	输入
CompressRatioOutput	压缩率输出，请参考agc_config中的compression ratio	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
举例

请参考IaaAgc_Run举例部分。

2.35. IaaAgc_SetMidFreqCompressionRatioCurve¶

功能

配置Agc算法分频段压缩率曲线(中频)，请先设定Agc的user_mode为2再使用此函式，否则会回传错误。

语法

ALGO_AGC_RET IaaAgc_SetMidFreqCompressionRatioCurve(AGC_HANDLE handle,
                    int* CompressRatioInput, int* CompressRatioOutput);

形参

参数名称	描述	输入/输出
handle	Agc算法handle	输入
CompressRatioInput	压缩率输入，请参考agc_config中的compression ratio	输入
CompressRatioOutput	压缩率输出，请参考agc_config中的compression ratio	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
举例

请参考IaaAgc_Run举例部分。

2.36. IaaAgc_SetHighFreqCompressionRatioCurve¶

功能

配置Agc算法分频段压缩率曲线(高频)，请先设定Agc的user_mode为2再使用此函式，否则会回传错误。

语法

ALGO_AGC_RET IaaAgc_SetHighFreqCompressionRatioCurve(AGC_HANDLE handle,
                    int* CompressRatioInput, int* CompressRatioOutput);

形参

参数名称	描述	输入/输出
handle	Agc算法handle	输入
CompressRatioInput	压缩率输入，请参考agc_config中的compression ratio	输入
CompressRatioOutput	压缩率输出，请参考agc_config中的compression ratio	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
举例

请参考IaaAgc_Run举例部分。

2.37. IaaAgc_SetAgcFreqBand¶

功能

配置Agc算法分频段之频率，请先设定Agc的user_mode为2再使用此函式，否则会回传错误。

语法

ALGO_AGC_RET IaaAgc_SetAgcFreqBand(AGC_HANDLE handle, int* frequency_band);

形参

参数名称	描述	输入/输出
handle	Agc算法handle	输入
frequency_band	频段数组，包含低频段上限频率，中频段上限频率，高段频段上限频率。举例: frequency_band若设定为{3000,4000,8000} 则低频频段为0_{3000Hz，中频为3000}4000 Hz，高频为4000~8000 Hz，须注意最高频率不能超过采样率的一半。	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
举例

请参考IaaAgc_Run举例部分。

2.38. IaaAgc_Run¶

功能

Agc算法处理

语法

ALGO_AGC_RET IaaAgc_Run(AGC_HANDLE handle, short* pss_audio_in);

形参

参数名称描述输入/输出

handle Agc算法handle 输入

pss_audio_in 输入数据指针输入/输出
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- 数据量必须和调用IaaAgc_Init 时设定的point_number（一次IaaAgc_Run所需要的采样点数）相对应，处理后的数据会回写到pss_audio_in所指向的内存中。

举例

#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <sys/time.h>

#include "AudioProcess.h"

/*  0:Fixed input file  1:User input file   */
#define IN_PARAMETER 1

int main(int argc, char *argv[])
{
    short in_output[1024];
    unsigned int workingBufferSize;
    char *workingBuffer = NULL;
    AGC_HANDLE handle;
    AudioProcessInit agc_init, agc_get_init;
    AudioAgcConfig agc_config, agc_get_config;
    ALGO_APC_RET ret;
    int tempSize;
    FILE* fpIn;  //input file
    FILE* fpOut; //output file
    char src_file[128] = {0};
    char dst_file[128] = {0};
    /*********************User change section start*******************/
    short compression_ratio_input[7] = {-65,-55,-48,-25,-18,-12,0};
    short compression_ratio_output[7] = {-65,-50,-27,-12,-1,-1,-1};
    int freqBand[7] = {1000,6000,8000};
    int compressionRatioArrayLowInput[7] = {-65,-55,-48,-25,-18,-12,0};
    int  compressionRatioArrayLowOutput [7] = {-65,-50,-27,-12,-1,-1,-1};
    int  compressionRatioArrayMidInput [7] = {-65,-55,-48,-25,-18,-12,0};
    int  compressionRatioArrayMidOutput [7] = {-65,-50,-27,-12,-1,-1,-1};
    int  compressionRatioArrayHighInput [7] = {-65,-55,-48,-25,-18,-12,0};
    int  compressionRatioArrayHighOutput [7] = {-65,-50,-27,-12,-1,-1,-1};
    agc_init.point_number = 128;
    agc_init.channel = 1;
    agc_init.sample_rate = IAA_APC_SAMPLE_RATE_16000;

    agc_config.agc_enable = 1;
    agc_config.user_mode = 2;
    agc_config.gain_info.gain_max  = 40;
    agc_config.gain_info.gain_min  = -10;
    agc_config.gain_info.gain_init = 12;
    agc_config.drop_gain_max = 36;
    agc_config.drop_gain_step = 1;
    agc_config.attack_time = 1;
    agc_config.release_time = 1;
    agc_config.noise_gate_db = -80;
    agc_config.noise_gate_attenuation_db = 0;
    agc_config.drop_gain_threshold = -5;
    /*********************User change section end*******************/
    memcpy(agc_config.compression_ratio_input, compression_ratio_input, sizeof(compression_ratio_input));
    memcpy(agc_config.compression_ratio_output, compression_ratio_output, sizeof(compression_ratio_output));
    //(1)IaaAgc_GetBufferSize
    workingBufferSize = IaaAgc_GetBufferSize();
    workingBuffer = (char *)malloc(workingBufferSize);

    if(NULL == workingBuffer)
    {
        printf("malloc workingBuffer failed !\n");
        return -1;
    }
    printf("malloc workingBuffer succeed !\n");
    //(2)IaaAgc_Init
    handle = IaaAgc_Init(workingBuffer, &agc_init);
    if(NULL == handle)
    {
        printf("IaaAgc_Init failed !\n");
        return -1;
    }
    printf("IaaAgc_Init succeed !\n");
    //(3)IaaAgc_Config
    ret = IaaAgc_Config(handle, &agc_config);
    if(ret)
    {
        printf("IaaAgc_Config failed !\n");
        return -1;
    }
    printf("IaaAgc_Config succeed !\n");

    IaaAgc_SetAgcFreqBand(handle, freqBand);
    IaaAgc_SetLowFreqCompressionRatioCurve(handle,compressionRatioArrayLowInput, compressionRatioArrayLowOutput);
    IaaAgc_SetMidFreqCompressionRatioCurve(handle,compressionRatioArrayMidInput, compressionRatioArrayMidOutput);
    IaaAgc_SetHighFreqCompressionRatioCurve(handle,compressionRatioArrayHighInput, compressionRatioArrayHighOutput);
    //(4)IaaAgc_GetConfig
    ret = IaaAgc_GetConfig(handle, &agc_get_init, &agc_get_config);
    if(ret)
    {
        printf("IaaAgc_GetConfig failed !\n");
        return -1;
    }
    printf("IaaAgc_GetConfig succeed !\n");
    printf("agc_get_config.user_mode = %d, ...\n", agc_get_config.user_mode);

#if IN_PARAMETER
    if(argc < 3)
    {
        printf("Please enter the correct parameters!\n");
        return -1;
    }
    sscanf(argv[1], "%s", src_file);
    sscanf(argv[2], "%s", dst_file);
#else
    sprintf(src_file, "%s", "./APC_AFE_16K.wav");
    if(argc < 2)
    {
        printf("Please enter the correct parameters!\n");
        return -1;
    }
    sscanf(argv[1], "%s", dst_file);
#endif

    fpIn = fopen(src_file, "rb");
    if(NULL == fpIn)
    {
        printf("fopen in_file failed !\n");
        return -1;
    }
    printf("fopen in_file success !\n");
    fpOut = fopen(dst_file, "wb");
    if(NULL == fpOut)
    {
        printf("fopen out_file failed !\n");
        return -1;
    }
    printf("fopen out_file success !\n");

    fread(in_output, sizeof(char), 44, fpIn);
    fwrite(in_output, sizeof(char), 44, fpOut);

    tempSize = agc_init.point_number * agc_init.channel;
    while(tempSize == fread(in_output, sizeof(short), tempSize, fpIn))
    {
        //(5)IaaAgc_Run
        ret = IaaAgc_Run(handle, in_output);
        if(ret)
        {
            printf("IaaAnr_Run failed !\n");
            return -1;
        }
        fwrite(in_output, sizeof(short), tempSize, fpOut);
    }
    printf("Break:needBytes =%d \t nBytesRead = %d\n", agc_init.point_number * agc_init.channel, tempSize);
    //(6)IaaAgc_Free
    IaaAgc_Free(handle);
    free(workingBuffer);
    fclose(fpIn);
    fclose(fpOut);
    printf("APC_AGC end !\n");

    return 0;
}

2.39. IaaAgc_Free¶

功能

释放Agc算法资源

语法

ALGO_AGC_RET IaaAgc_Free(AGC_HANDLE handle);

形参

参数名称描述输入/输出

handle Agc算法handle 输入
返回值

无。
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaAgc_Run举例部分。

2.40. IaaAgc_Reset¶

功能

重新初始化Agc算法

语法

AGC_HANDLE IaaAgc_Reset(char* working_buffer_address, AudioProcessInit *agc_init);

形参

参数名称描述输入/输出

working_buffer_address Agc算法运行所使用的内存地址输入

agc_init Agc算法的初始化结构体指针输入
返回值

返回值结果

非NULL 成功

NULL 失败
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

无。

2.41. IaaAgc_GetConfig¶

功能

获取Agc算法的当前配置参数

语法

ALGO_AGC_RET IaaAgc_GetConfig(AGC_HANDLE handle, AudioProcessInit *agc_init, AudioAgcConfig *agc_config);

形参

参数名称描述输入/输出

handle Agc算法handle 输入

agc_init Agc算法的初始化结构体指针输出

agc_config Agc算法中当前的配置参数输出
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意

无。
举例

请参考IaaAgc_Run举例部分。

2.42. IaaApc_SetCompressionRatioCurve¶

功能

配置Apc中Agc算法压缩率曲线，可自行设定分段长度

语法

ALGO_AGC_RET IaaApc_SetCompressionRatioCurve(APC_HANDLE handle, short* CompressionRatioInput, short* CompressionRatioOutput, int curve_len);

形参

参数名称	描述	输入/输出
handle	Apc算法handle	输入
CompressionRatioInput	压缩率输入，请参考agc_config中的compression ratio	输入
CompressionRatioOutput	压缩率输出，请参考agc_config中的compression ratio	输入
curve_len	压缩率数组长度数值范围[2, 20]	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
举例

请参考IaaApc_Run举例部分。

2.43. IaaAgc_SetCompressionRatioCurve¶

功能

配置Agc算法压缩率曲线，可自行设定分段长度

语法

ALGO_AGC_RET IaaAgc_SetCompressionRatioCurve(AGC_HANDLE handle, short* CompressionRatioInput, short* CompressionRatioOutput, int curve_len);

形参

参数名称	描述	输入/输出
handle	Agc算法handle	输入
CompressionRatioInput	压缩率输入，请参考agc_config中的compression ratio	输入
CompressionRatioOutput	压缩率输出，请参考agc_config中的compression ratio	输入
curve_len	压缩率数组长度数值范围[2, 20]	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
举例

请参考IaaAgc_Run举例部分。

2.44. IaaApc_NrEstimateReferAec¶

功能

参考Aec线性处理结果做降噪处里，避免非线性Aec造成Anr收敛异常

语法

ALGO_APC_RET IaaApc_NrEstimateReferAec (APC_HANDLE handle, short aec_in);

形参

参数名称	描述	输入/输出
handle	Apc算法handle	输入
aec_in	输入数据指针，提供给NR算法做噪声估算的数据，可使用麦克风数据或者AEC线性处理后结果	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.45. IaaApc_EnhanceNNBFMode¶

功能

针对串接Bf与Apc深度学习降噪算法之特化增强

语法

ALGO_APC_RET IaaApc_EnhanceNNBFMode(APC_HANDLE handle, APC_BF_HANDLE  handle2 , int is_enable);

形参

参数名称描述输入/输出

handle Apc算法handle 输入

handle2 Bf 算法 handle 输入

is_enable 0: 不使用 1:启用输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- 此算法仅适用于Bf 模式3 搭配AudioAnrConfig anr_filter_mode5之情况。
- 必须要引入Bf 算法库
- 介于 IaaBf_Run 与 IaaApc_Run 之间

2.46. IaaApc_FilterDesign¶

功能

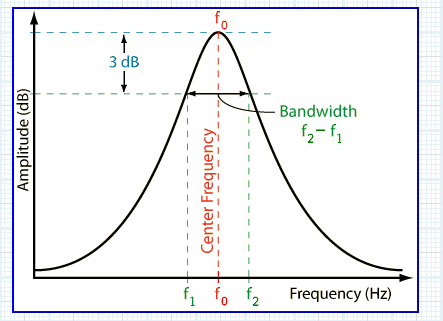

初始化滤波器参数，可设定中心频率、峰值增益、峰值带宽，滤波器类型。

语法

ALGO_APC_RET IaaApc_FilterDesign(APC_HANDLE handle, int filter_cnt, AudioFilterConfig* filter_config);

形参

参数名称	描述	输入/输出
handle	Apc算法handle	输入
filter_cnt	滤波器序号，最多可设定10个滤波器范围:[1,10]	输入
filter_config	滤波器参数，可设定中心频率、峰值增益、峰值带宽，滤波器类型	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.47. IaaApc_FilterApply¶

功能

套用IIR滤波。

语法

ALGO_APC_RET IaaApc_FilterApply(APC_HANDLE handle, short* pss_audio_in);

形参

参数名称描述输入/输出

handle Apc算法handle 输入

pss_audio_in 输入数据指针，滤波处理后的数据会写入同个指针中输入/输出
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

举例

//filter 1
AudioFilterConfig filter_design;
filter_design.q_factor = 5;
filter_design.f0 = 1000;
filter_design.type = EQ_NOTCH_FILTER;
filter_design.gain = -10;
//filter 2
AudioFilterConfig filter_design2;
filter_design2.q_factor = 5;
filter_design2.f0 = 5000;
filter_design2.type = EQ_NOTCH_FILTER;
filter_design2.gain = -10;
//filter 3
AudioFilterConfig filter_design3;
filter_design3.q_factor = 5;
filter_design3.f0 = 500;
filter_design3.type = EQ_NOTCH_FILTER;
filter_design3.gain = -10;

IaaApc_FilterDesign(handle, 1, &filter_design);
IaaApc_FilterDesign(handle, 2, &filter_design2);
IaaApc_FilterDesign(handle, 3, &filter_design3);

while(read input data){
ret1 = IaaApc_FilterApply(handle, input);
}

2.48. IaaEq_FilterDesign¶

功能

初始化滤波器参数，可设定中心频率、峰值增益、峰值带宽，滤波器类型。

语法

ALGO_EQ_RET IaaEq_FilterDesign (EQ_HANDLE handle, int filter_cnt, AudioFilterConfig* filter_config);

形参

参数名称	描述	输入/输出
handle	Eq算法handle	输入
filter_cnt	滤波器序号，最多可设定10个滤波器范围:[1,10]	输入
filter_config	滤波器参数，可设定中心频率、峰值增益、峰值带宽，滤波器类型	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- filter design出来结果需以频响曲线为准，并非设定多少频率，就一定达到目标增益
- 因为此filter为IIR filter，会对相位造成非线性影响，建议摆放在所有算法的最后
- 若Q值设定过大，代表能量下降幅度越陡，有可能造成其他频段不正常拉升的，请以频响曲线为准
- 如果想要达到更陡的曲线，可以设计多个相同的滤波器迭加
- 滤波器设计没有标准答案，以使用者需求为准

举例

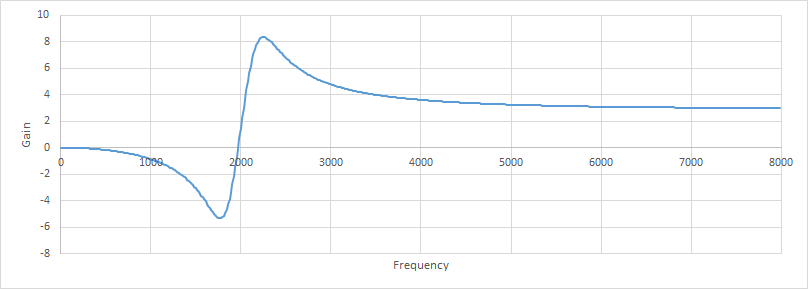

下图为Q值设定过大范例

filter_design.q_factor = 5;

filter_design.f0 = 2000;

filter_design.type = EQ_HIGH_PASS_FILTER;

filter_design.gain = 3;

滤波器迭加

顾名思义，就是直接设定两个filter的系数

//filter1
AudioFilterConfig filter_design;

filter_design.q_factor = 1;

filter_design.f0 = 2000;

filter_design.type = EQ_HIGH_PASS_FILTER;

filter_design.gain = 0;

//filter 2
AudioFilterConfig filter_design2;

filter_design2.q_factor = 1;

filter_design2.f0 = 2000;

filter_design2.type = EQ_HIGH_PASS_FILTER;

filter_design2.gain = 0;

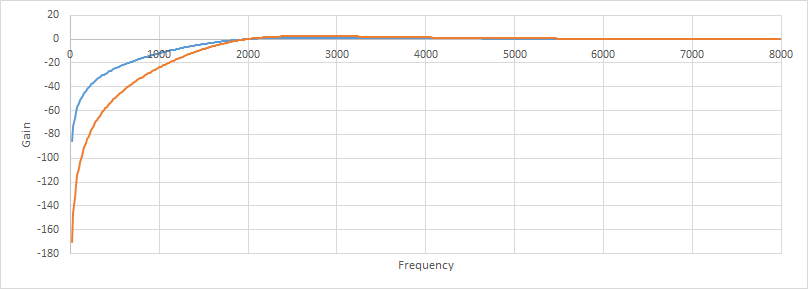

下图蓝色是只套用filter_design的频响，橘色是同时套用filter_design跟filter_design2的频响，可以达到更陡的频率下降

2.49. IaaEq_FilterApply¶

功能

套用IIR滤波。

语法

ALGO_EQ_RET IaaEq_FilterApply(EQ_HANDLE handle, short* pss_audio_in);

形参

参数名称描述输入/输出

handle Eq算法handle 输入

pss_audio_in 输入数据指针，滤波处理后的数据会写入同个指针中输入/输出
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

举例

//filter 1
AudioFilterConfig filter_design;
filter_design.q_factor = 5;
filter_design.f0 = 1000;
filter_design.type = EQ_NOTCH_FILTER;
filter_design.gain = -10;
//filter 2
AudioFilterConfig filter_design2;
filter_design2.q_factor = 5;
filter_design2.f0 = 5000;
filter_design2.type = EQ_NOTCH_FILTER;
filter_design2.gain = -10;
//filter 3
AudioFilterConfig filter_design3;
filter_design3.q_factor = 5;
filter_design3.f0 = 500;
filter_design3.type = EQ_NOTCH_FILTER;
filter_design3.gain = -10;

IaaEq_FilterDesign(handle, 1, &filter_design);
IaaEq_FilterDesign(handle, 2, &filter_design2);
IaaEq_FilterDesign(handle, 3, &filter_design3);

while(read input data){
ret1 = IaaEq_FilterApply(handle, input);
}

2.50. IaaAnr_EnhanceNNBFMode¶

功能

针对串接Bf与Anr深度学习降噪算法之特化增强。

语法

ALGO_ANR_RET IaaAnr_EnhanceNNBFMode(ANR_HANDLE handle, ANR_BF_HANDLE  handle2 , int is_enable);

形参

参数名称描述输入/输出

handle Anr算法handle 输入

handle2 Bf算法handle 输入

is_enable 0: 不使用； 1:启用输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a
注意
- 此算法仅适用于Bf 模式3 搭配AudioAnrConfig anr_filter_mode5之情况。
- 必须要引入Bf 算法库
- 介于 IaaBf_Run 与 IaaAnr_Run 之间

2.51. IaaApc_GetAPIVersion¶

功能

取得Apc算法库API版本。

语法

ALGO_APC_RET IaaApc_GetAPIVersion(unsigned short* major, unsigned short* minor);

形参

参数名称	描述	输入/输出
major	输入数据指针，Apc API版本小数点前数据会写入同个指针中	输出
minor	输入数据指针，Apc API版本小数点后数据会写入同个指针中	输出

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a¶

2.52. IaaApc_SetHandleId¶
功能

配置Apc算法id

语法

ALGO_APC_RET IaaApc_SetHandleId(APC_HANDLE handle, int id);

形参

参数名称描述输入/输出

handle Apc算法handle 输入

id Apc算法handle id
数值范围:[0,100] 输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.53. IaaAnr_SetHandleId¶

功能

配置Anr算法id

语法

ALGO_ANR_RET IaaAnr_SetHandleId(ANR_HANDLE handle, int id);

形参

参数名称描述输入/输出

handle Anr算法handle 输入

id Anr算法handle id
数值范围:[0,100] 输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.54. IaaEq_SetHandleId¶

功能

配置Eq算法id

语法

ALGO_EQ_RET IaaEq_SetHandleId(EQ_HANDLE handle, int id);

形参

参数名称描述输入/输出

handle Eq算法handle 输入

id Eq算法handle id
数值范围:[0,100] 输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.55. IaaAgc_SetHandleId¶

功能

配置Agc算法id

语法

ALGO_AGC_RET IaaAgc_SetHandleId(AGC_HANDLE handle, int id);

形参

参数名称描述输入/输出

handle Agc算法handle 输入

id Agc算法handle id
数值范围:[0,100] 输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.56. IaaApc_GetJsonFileSize¶

功能

Apc获取解析Json文件内容所需要的内存大小

语法

unsigned int IaaApc_GetJsonFileSize(char* jsonfile);

形参

参数名称描述输入/输出

jsonfile Json档名输入
返回值

返回值为解析Json文件内容所需要的内存大小
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.57. IaaApc_NrReadJson¶

功能

配置Json文件内容至Apc算法

语法

ALGO_APC_RET IaaApc_NrReadJson(APC_HANDLE handle, char* jsonBuffer, char* jsonfile, unsigned int buffSize);

形参

参数名称	描述	输入/输出
handle	Apc算法handle	输入
jsonBuffer	解析Json文件内容所使用的内存地址	输入
jsonfile	Json档名	输入
buffSize	解析Json文件内容所需要的内存大小	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.58. IaaAnr_GetJsonFileSize¶

功能

Anr获取解析Json文件内容所需要的内存大小

语法

unsigned int IaaAnr_GetJsonFileSize(char* jsonfile);

形参

参数名称描述输入/输出

jsonfile Json档名输入
返回值

返回值为解析Json文件内容所需要的内存大小
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.59. IaaAnr_NrReadJson¶

功能

配置Json文件内容至Anr算法

语法

ALGO_ANR_RET IaaAnr_NrReadJson(ANR_HANDLE handle, char* jsonBuffer, char* jsonfile, unsigned int buffSize);

形参

参数名称	描述	输入/输出
handle	Anr算法handle	输入
jsonBuffer	解析Json文件内容所使用的内存地址	输入
jsonfile	Json档名	输入
buffSize	解析Json文件内容所需要的内存大小	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.60. IaaApc_EnableComfortNoise¶

功能

配置Apc舒适噪音算法并设定舒适噪音能量

语法

ALGO_APC_RET IaaApc_EnableComfortNoise(APC_HANDLE handle, int enable, int dB);

形参

参数名称描述输入/输出

handle Apc算法handle 输入

enable 启用舒适噪音算法输入

dB 舒适噪音能量输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.61. IaaAnr_EnableComfortNoise¶

功能

配置Anr舒适噪音算法并设定舒适噪音能量

语法

ALGO_ANR_RET IaaAnr_EnableComfortNoise(ANR_HANDLE handle, int enable, int dB);

形参

参数名称描述输入/输出

handle Anr算法handle 输入

enable 启用舒适噪音算法输入

dB 舒适噪音能量输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.62. IaaEq_EnableComfortNoise¶

功能

配置Eq舒适噪音算法并设定舒适噪音能量

语法

ALGO_EQ_RET IaaEq_EnableComfortNoise(EQ_HANDLE handle, int enable, int dB);

形参

参数名称描述输入/输出

handle Eq算法handle 输入

enable 启用舒适噪音算法输入

dB 舒适噪音能量输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.63. IaaAgc_EnableComfortNoise¶

功能

配置Agc舒适噪音算法并设定舒适噪音能量

语法

ALGO_AGC_RET IaaAgc_EnableComfortNoise(AGC_HANDLE handle, int enable, int dB);

形参

参数名称描述输入/输出

handle Agc算法handle 输入

enable 启用舒适噪音算法输入

dB 舒适噪音能量输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.64. IaaApc_EnableAutoSmooth¶

功能

配置Apc丝滑噪音算法

语法

ALGO_APC_RET IaaApc_EnableAutoSmooth(APC_HANDLE handle, int enable);

形参

参数名称描述输入/输出

handle Apc算法handle 输入

enable 启用丝滑噪音算法输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.65. IaaAnr_EnableAutoSmooth¶

功能

配置Anr丝滑噪音算法

语法

ALGO_ANR_RET IaaAnr_EnableAutoSmooth(ANR_HANDLE handle, int enable);

形参

参数名称描述输入/输出

handle Anr算法handle 输入

enable 启用丝滑噪音算法输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

2.66. IaaApc_ApplyComfortNoise¶

功能

套用指定能量之舒适噪声

语法

ALGO_APC_RET IaaApc_ApplyComfortNoise(CngStruct cng_para, short* pss_audio_in);

形参

参数名称	描述	输入/输出
cng_para	配置舒适噪声的结构体指针	输入
pss_audio_in	欲混合舒适噪声之输入讯号，输出讯号会覆写在输入讯号上	输入/输出

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioProcess.h
- 库文件: libAPC_LINUX.so/ libAPC_LINUX.a

3. APC 数据类型¶

3.1. APC模块相关数据类型定义¶

数据类型	定义
AudioApcBufferConfig	Apc算法的buffer配置参数结构体类型
AudioProcessInit	Apc算法初始化参数结构体类型
APC_HANDLE	Apc算法的句柄类型
AudioAnrConfig	Apc算法中的Anr配置参数结构体类型
AudioEqConfig	Apc算法中的Eq配置参数结构体类型
AudioHpfConfig	Apc算法中的Hpf配置参数结构体类型
AudioAgcConfig	Apc算法中的Agc配置参数结构体类型
AgcGainInfo	Apc算法中Agc的增益参数结构体类型
IAA_APC_SAMPLE_RATE	Apc算法定义的采样率类型
NR_CONVERGE_SPEED	Anr算法的收敛速度类型
IAA_HPF_FREQ	Hpf算法的截止频率类型
ANR_HANDLE	Anr算法的句柄类型
EQ_HANDLE	Eq算法的句柄类型
AGC_HANDLE	Agc算法的句柄类型
APC_BF_HANDLE	定义Apc 算法 BF搭配深度学习降噪算法中Bf 的句柄类型
EQ_FILTER_TYPE	IIR滤波器类型
AudioFilterConfig	Apc算法中的IIR滤波配置参数结构体类型
CngStruct	配置舒适噪声的结构体指针

3.2. AudioApcBufferConfig¶

说明

定义Apc算法的功能选项参数结构体。

定义

typedef struct{

    unsigned int anr_enable;

    unsigned int eq_enable;

    unsigned int dr_enable;

    unsigned int vad_enable;

    unsigned int agc_enable;

}AudioApcBufferConfig;

成员

成员名称	描述
anr_enable	Apc算法中Anr使能选项，用于协助计算Apc算法运行所需要的内存大小
eq_enable	Apc算法中Eq使能选项，用于协助计算Apc算法运行所需要的内存大小
dr_enable	算法等待开发中，目前没有效果，建议关闭
vad_enable	Vad算法已建立独立模块，目前在APC中Vad已废弃，建议关闭
agc_enable	Apc算法中Agc使能选项，用于协助计算Apc算法运行所需要的内存大小

注意事项

无
相关数据类型及接口

IaaApc_GetBufferSize

IaaApc_Init

IaaApc_Reset

3.3. AudioProcessInit¶

说明

定义Apc（Anr/Eq/Hpf/Agc）算法的初始化参数结构体。

定义

typedef struct {

    unsigned int point_number;

    unsigned int channel;

    IAA_APC_SAMPLE_RATE sample_rate;

}AudioProcessInit;

成员

成员名称	描述
point_number	算法处理一次的数据量，即一个帧多少个采样点，值为128或256根据chip来决定需要给Apc多少个short值。取值范围：128或256 (根据chip 决定)
channel	数据的声道数，若为双声道，则每帧给Apc的数据则为point_number的两倍。
sample_rate	数据的取样频率

注意事项

无。
相关数据类型及接口

IaaApc_Init

IaaApc_Reset

IaaApc_GetConfig

IaaAnr_Init

IaaAnr_Reset

IaaAnr_GetConfig

IaaEq_Init

IaaEq_Reset

IaaEq_GetConfig

IaaAgc_Init

IaaAgc_Reset

IaaAgc_GetConfig

3.4. APC_HANDLE¶

说明

Apc算法句柄类型。
定义
```
typedef void* APC_HANDLE;
```
成员

成员名称描述
注意事项

无。
相关数据类型及接口

IaaApc_Init

IaaApc_Config

IaaApc_GetNrResult

IaaApc_GetNrEqResult

IaaApc_Run

IaaApc_Free

IaaApc_Reset

3.5. AudioAnrConfig¶

说明

定义Apc算法中的Anr配置参数结构体类型

定义

typedef struct{

    unsigned int anr_enable;

    unsigned int user_mode;

    int anr_intensity_band[6];

    int anr_intensity[7];

    unsigned int anr_smooth_level;

    NR_CONVERGE_SPEED anr_converge_speed;

    int anr_filter_mode;

}AudioAnrConfig;

成员

成员名称	描述
anr_enable	是否使能Anr算法
user_mode	Anr算法运行的模式
anr_intensity_band	降噪频率范围范围[1,127]；步长1
anr_intensity	降噪强度，值越大降噪强度越高，但同时也会带来细节的丢失/损伤，建议值:10。范围[0,30]；步长1
anr_smooth_level	频域平滑程度，建议值:10 范围[0,10]；步长1
anr_converge_speed	噪声收敛速度，建议值:mid 范围[low;mid;high]
anr_filter_mode	频域降噪滤波器范围[0,5]；步长1

注意事项
- 当anr_enable为FALSE时，其他的Anr参数也不会起作用。
- user_mode指定Anr的运行模式。0，表示Anr算法完全不使用其他的Anr参数，而是使用Anr算法内部的设定；1或2表示完全使用应用下的Anr参数
- anr_intensity_band，降噪频率范围，后一个元素必须大于等于前1个元素。

  如：u32NrIntensityBand[0] = 10, 则：u32NrIntensityBand[1]必须大于等于10。

  当前采样率对应的最高频率平均分成128份，频率范围则是对应多少份组成一个频带。

  如：当前采样率为16K，对应的最大频率为8K，每一份为8000 / 128 ≈ 62.5Hz。如在{4,6,36, 49,50,51}的设定下，降噪频率范围为{0 ~ 4 * 62.5Hz, 4 ~ 6 * 62.5Hz, 6 ~ 36 * 62.5Hz, 36 ~ 49 * 62.5Hz, 49 ~ 50 * 62.5Hz, 50 ~ 51 * 62.5Hz, 51-127 * 62.5Hz} = {0 ~ 250Hz, 250 ~ 375Hz, 375 ~ 2250Hz, 2250 ~ 3062.5Hz, 3062.5 ~ 3125Hz, 3125 ~ 3187.5Hz, 3187.5Hz ~ 8000Hz}，anr_intensity为降噪强度，可根据anr_intensity_band的频带划分，针对各个频带的噪声情况设置不同的参数。
- anr_smooth_level，Anr算法处理频域的平滑程度，避免噪声估计时，在相邻频率上的压抑差距过大导致声音损伤。
- anr_converge_speed，Anr算法的收敛速度，更新噪声的速度快慢，设定越快降噪收敛越快，但副作用是带来细节的丢失/损伤。
- anr_filter_mode指定Anr算法。0为原算法，1 ~ 4为不同噪音估测之降噪算法。5为使用深度学习之降噪算法。
- 当anr_filter_mode 指定5时, anr_converge_speed 必须为 [high], 另外anr_smooth_level参数不会影响此模式之结果。
- anr_filter_mode 5有五种版本，版本一、二、四及五是针对带宽0到8kHz的频率范围，并支持取样率8kHz、16kH及32kHz和每帧点数128点的设定。版本3是针对带宽0到16kHz的频率范围，只支持取样率32kHz和每帧点数256点的设定。推荐使用最新版anr_filter_mode 5版本五。anr_filter_mode 5的版本可以在终端机输入以下指令得知
```
 strings libAPC_LINUX.a | grep ALGO
```
相关数据类型及接口

IaaApc_Config

IaaApc_GetConfig

IaaAnr_Config

IaaAnr_GetConfig

3.6. AudioEqConfig¶

说明

定义Apc算法中的Eq配置参数结构体类型。

定义

typedef struct{

    unsigned int eq_enable;

    unsigned int user_mode;

    short eq_gain_db[129];

}AudioEqConfig;

成员

成员名称	描述
eq_enable	是否使能Eq算法
user_mode	Eq算法的运行模式
eq_gain_db	Eq算法增益调节取值，将当前采样率的频率范围分成129个频率范围来进行调节，单位为1dB 范围[-50,20]；步长1

注意事项
- 当eq_enable为FALSE时，其他的Eq参数也不会起作用。
- user_mode指定Eq的运行模式。0，表示Eq使用预设的参数，预设参数全为0，不做任何增益或衰减；1，表示完全使用应用下的Eq参数。
- eq_gain_db为增益调节的table，将当前采样率的频率范围分成129个频率范围来进行调节。如：当前采样率为16K，对应的最高频率为8K，8000 / 129 ≈ 62Hz,则单个调节的频率范围为62Hz，将0-8K划分成{0-1 * 62Hz，1-2 * 62Hz，2-3 * 62Hz，…，128-129 * 62Hz} = {0-62Hz，62-124Hz，124-186Hz，…，7938-8000Hz}，每段对应一个增益值。
相关数据类型及接口

IaaApc_Config

IaaApc_GetConfig

IaaEq_Config

IaaEq_GetConfig

3.7. AudioHpfConfig¶

说明

定义Apc算法中的Hpf配置参数结构体类型。

定义

typedef struct{

    unsigned int hpf_enable;

    unsigned int user_mode;

    IAA_HPF_FREQ cutoff_frequency;

}AudioHpfConfig;

成员

成员名称描述

hpf_enable 是否使能Hpf算法

user_mode Hpf算法的运行模式

cutoff_frequency Hpf的截止频率，范围:[0,1,2,3,4]
注意事项
- 当hpf_enable为FALSE时，其他的Hpf参数也不会起作用。
- user_mode指定Hpf的运行模式。0，表示预设的参数，不做任何衰减；1，表示使用应用下的Hpf参数。
- cutoff_frequency为Hpf的截止频率，低于此频率的信号会被过滤掉。
相关数据类型及接口

IaaApc_Config

IaaApc_GetConfig

IaaEq_Config

IaaEq_GetConfig

3.8. AudioAgcConfig¶

说明

定义Apc算法中的Agc配置参数结构体类型。

定义

typedef struct

{

    unsigned int agc_enable;

    unsigned int user_mode;

    //gain setting

    AgcGainInfo gain_info;

    unsigned int drop_gain_max;

    //attack time, release time

    unsigned int attack_time;

    unsigned int release_time;

    //target level

    short compression_ratio_input[7];

    short compression_ratio_output[7];

    int drop_gain_threshold;

    // noise gate

    int noise_gate_db;

    unsigned int noise_gate_attenuation_db;

    unsigned int gain_step;

}AudioAgcConfig;

成员

成员名称	描述
agc_enable	是否使能Agc算法
user_mode	Agc算法的运行模式，设定1为时域处理模式，设定2为频域处理模式，频域处理对应API请参考下方注意事项部分
gain_info	Agc算法的增益信息，定义AGC增益的最大、最小和初始值
drop_gain_max	瞬间增益下降的最大值，防止输出饱和，若输出加上当前Gain超出drop_gain_threshold所设定的dB值，Agc会瞬间降低Gain避免当前信号的峰值超过drop_gain_threshold。范围[0,60]；步长1 注意：此值仅代表能下降的范围，但具体能下降到何值还需参考AGC增益的最小值。
attack_time	增益下降的时间步长，以4毫秒为1单位，若设定2则为8毫秒判断一次是否降Gain 范围[1,20]；步长1
release_time	增益增加的时间步长，以4毫秒为1单位，若设定2则为8毫秒判断一次是否升Gain 范围[1, 20] ；步长1
compression_ratio_input	配合compression_ratio_output 使用，透过多个转折点实现多斜率的曲线，得到input power level跟output power level之间的关系。范围[-80,0]dBFS；步长1
compression_ratio_output	配合compression_ratio_input使用，透过多个转折点实现多斜率的曲线，得到input power level跟output power level之间的关系。范围[-80,0]dBFS；步长1
drop_gain_threshold	衰减阈值，当信号峰值幅度超过此值后，会瞬间衰减，衰减幅度受drop_gain_max跟gain_info所限制。范围[-80,0]dB；步长1
noise_gate_db	噪声阈值，当信号小于此值时，当作噪声处理， Case1: 若设定noise_gate_db 从-80到0，当前gain值会根据release/attack time的时间将Gain值收敛成0。 Case2: 若设定noise_gate_db 从1到80，当信号小于此值时，Gain值将不会做更改，会保留前一帧的Gain值。范围[-80,80]；步长1
noise_gate_attenuation_db	当噪声阈值起效果时，输入源的衰减百分比范围[0,100]；步长1
gain_step	套用增益的速率，以0.5dB为一个单位，若设定为1，则每帧依照需求套用±0.5dB。此值设定的越高，拉升和降低音量的速率越快。范围[1，10]; 步长1

注意事项
- 当agc_enable为FALSE时，其他的Agc参数也不会起作用。
- user_mode指定Agc的运行模式。0，表示Agc算法完全不使用其他的Agc参数，而是使用Agc算法内部的设定；1，表示完全使用应用下的Agc参数。
- Compression ratio Curve定义输入输出能量之间的关系，透过设定七个点可以得到六段不同的斜率转折，举例来说，参数设定如下：
```
compression_ratio_input[7] = {-80, -60, -50,-40,-30,-12,0}

compression_ratio_output[7] = {-80, -45, -36, -27, -18, -9, -6}
```
  得到的曲线如下图所示

  若不需这么多段不同斜率，可以将最后的compression ratio参数设成0，如下参数
```
compression_ratio_input[7] = {-70, -60, -30, 0,0,0,0};

compression_ratio_output[7] = {-60, -50, -10, -3, 0,0,0};
```
  曲线如下图
- Noise gate设定有两种模式，可以将Gain收敛到0或维持Gain值不变，收敛到0的状况可避免小于noise gate的信号被放大，维持噪声稳定度，维持Gain值不变可避免语音的起头与尾音消失的"呼吸现象"。
- 设定user mode为2，开启频域处理模式，请参考下列API配合使用

  IaaApc_SetLowFreqCompressionRatioCurve

  IaaApc_SetMidFreqCompressionRatioCurve

  IaaApc_SetHighFreqCompressionRatioCurve

  IaaApc_SetAgcFreqBand

  IaaAgc_SetLowFreqCompressionRatioCurve

  IaaAgc_SetMidFreqCompressionRatioCurve

  IaaAgc_SetHighFreqCompressionRatioCurve

  IaaAgc_SetAgcFreqBand
相关数据类型及接口

IaaApc_Config

IaaApc_GetConfig

IaaAgc_Config

IaaAgc_GetConfig

3.9. AgcGainInfo¶

说明

定义Apc算法中Agc的增益参数结构体类型。

定义

typedef struct

{

    int gain_max; //gain maximum

    int gain_min; //gain minimum

    int gain_init; //default gain (initial gain)

}AgcGainInfo;

成员

成员名称描述

gain_max 增益最大值范围[0,60]；步长1

gain_min 增益最小值范围[-20,30]；步长1

gain_init 增益初始值范围[-20,60]；步长1
注意事项

无。
相关数据类型及接口

AudioAgcConfig

3.10. IAA_APC_SAMPLE_RATE¶

说明

定义Apc算法中的采样率类型。

定义

typedef enum {

    IAA_APC_SAMPLE_RATE_8000 = 8000 ,

    IAA_APC_SAMPLE_RATE_16000 = 16000 ,

    IAA_APC_SAMPLE_RATE_48000 = 48000 ,

}IAA_APC_SAMPLE_RATE;

成员

成员名称描述

IAA_APC_SAMPLE_RATE_8000 8K采样率

IAA_APC_SAMPLE_RATE_16000 16K采样率

IAA_APC_SAMPLE_RATE_48000 48K采样率
注意事项

无。
相关数据类型及接口

AudioProcessInit

3.11. NR_CONVERGE_SPEED¶

说明

定义Apc算法中Anr收敛速度类型。

定义

typedef enum {

    NR_SPEED_LOW,

    NR_SPEED_MID,

    NR_SPEED_HIGH

} NR_CONVERGE_SPEED;

成员

成员名称描述

NR_SPEED_LOW 低速

NR_SPEED_MID 中速

NR_SPEED_HIGH 高速
注意事项
- NR收敛速度低/中/高分别代表3/2/1帧更新一次噪声压抑
相关数据类型及接口

AudioAnrConfig

3.12. IAA_HPF_FREQ¶

说明

定义Apc算法中Hpf截止频率类型。

定义

typedef enum {
    AUDIO_HPF_FREQ_80 , /* 80Hz*/
    AUDIO_HPF_FREQ_120, /*120Hz*/
    AUDIO_HPF_FREQ_150, /*150Hz*/
    AUDIO_HPF_FREQ_BUTT,
    AUDIO_HPF_FREQ_500, /*500Hz*/
}IAA_HPF_FREQ;

成员

成员名称描述

AUDIO_HPF_FREQ_80 80Hz

AUDIO_HPF_FREQ_120 120Hz

AUDIO_HPF_FREQ_150 150Hz

AUDIO_HPF_FREQ_500 500Hz

AUDIO_HPF_FREQ_BUTT
相关数据类型及接口

AudioHpfConfig

3.13. ANR_HANDLE¶

说明

定义Anr算法的句柄类型。
定义
```
typedef void* ANR_HANDLE;
```
相关数据类型及接口

IaaAnr_Init

IaaAnr_Config

IaaAnr_Run

IaaAnr_Free

IaaAnr_Reset

IaaAnr_GetConfig

3.14. EQ_HANDLE¶

说明

定义Eq算法的句柄类型。
定义
```
typedef void* EQ_HANDLE;
```
相关数据类型及接口

IaaEq_Init

IaaEq_Config

IaaEq_Run

IaaEq_Free

IaaEq_Reset

IaaEq_GetConfig

3.15. AGC_HANDLE¶

说明

定义Agc算法的句柄类型。
定义
```
typedef void* AGC_HANDLE;
```
相关数据类型及接口

IaaAgc_Init

IaaAgc_Config

IaaAgc_Run

IaaAgc_Free

IaaAgc_Reset

IaaAgc_GetConfig

3.16. APC_BF_HANDLE¶

说明

定义Apc 算法 Bf搭配深度学习降噪算法中Bf 的句柄类型
定义
```
typedef void* APC_BF_HANDLE;
```
相关数据类型及接口

IaaApc_EnhanceNNBFMode
注意事项
- 此句柄类型仅适用BF模式3 以及 AudioAnrConfig 中anr_filter_mode 5做增强之情况，其余模式不会有影响。

3.17. EQ_FILTER_TYPE¶

功能

定义Apc算法中IIR滤波器类型。

语法

typedef enum {

    EQ_NOTCH_FILTER ,

    EQ_HIGH_PASS_FILTER,

    EQ_LOW_PASS_FILTER,

}EQ_FILTER_TYPE;

Member

Member name Description

EQ_NOTCH_FILTER 带阻滤波器

EQ_HIGH_PASS_FILTER 高通滤波器

EQ_LOW_PASS_FILTER 低通滤波器
相关数据类型及接口

AudioFilterConfig

3.18. AudioFilterConfig¶

功能

定义Apc算法中iir滤波的参数结构体类型。

语法

typedef struct{

    EQ_FILTER_TYPE type;

    int f0;

    int q_factor;

    int gain;

}AudioFilterConfig;

成员

成员名称描述

type 滤波器类型，根据EQ_FILTER_TYPE设定

f0 滤波中心频率，最大值不能超过奈奎斯特频

q_fctor 滤波峰值带宽

gain 峰值增益
相关数据类型及接口

EQ_FILTER_TYPE
注意
- type

  分成3种，分别为notch filter/high-pass filter/low-pass filter，三种filter的典型Frequency response请参考下图
  1. Notch fitler 是针对特定频率去压抑或增益
  2. High-pass filter 是压抑特定频率以下的能量
  3. Low-pass filter 是压抑特定频率以上的能量
- f0

  对HPF跟LPF来说是转折频率，频响曲线的拐弯处，所谓-3dB频率点，而对Notch filter来说是center frequency，如下图所示
- q_fctor

  Q值为品质因子，下面为Q值之公式， $f_0$ 与 $f_1$ 与 $f_2$ 请参考上图

  $Q=\frac{f_0}{f_2-f_1}$
- gain

  Gain为增益，对HPF跟LPF来说是稳定状态的增益，对Notch filter来说是Peak的值
```
filter_design.q_factor = 1;

filter_design.f0 = 2000;

filter_design.type = EQ_HIGH_PASS_FILTER;

filter_design.gain = 3;
```
  画出的频响曲线如下图
```
filter_design.q_factor = 1;

filter_design.f0 = 2000;

filter_design.type = EQ_NOTCH_FILTER;

filter_design.gain = 3;
```
  画出的频响曲线如下图

3.19. CngStruct¶

功能

配置舒适噪声的结构体指针。

语法

typedef struct
{
    int energy_dbfs;

    short point_number;

    int channel_num;

}CngStruct;

成员

成员名称描述

energy_dbfs 欲迭加之舒适噪声能量

point_number 输入讯号之长度

channel_num 输入讯号之信道数
相关数据类型及接口

IaaApc_ApplyComfortNoise
注意事项

使用此API并为双信道模式时，讯号应为左右声道交叉排列

4. 错误码¶

APC API 错误码如下表所示：

表 4‑1 APC API错误码

错误码	宏定义	描述
0x00000000	ALGO_APC_RET_SUCCESS	APC运行成功
0x10000501	ALGO_APC_RET_INIT_ERROR	APC尚未初始化
0x10000502	ALGO_APC_RET_INVALID_HANDLE	HANDLE无效
0x10000503	ALGO_APC_RET_INVALID_SAMPLE_RATE	取样频率不支持
0x10000504	ALGO_APC_RET_INVALID_POINT_NUMBER	每帧点数不支援
0x10000505	ALGO_APC_RET_INVALID_CHANNEL	通道数不支持
0x10000506	ALGO_APC_ANR_RET_INVALID_ENABLE	ANR开关参数设置无效
0x10000507	ALGO_APC_ANR_RET_INVALID_MODE	ANR模式参数设置无效
0x10000508	ALGO_APC_ANR_RET_INVALID_INTENSITY	ANR强度参数设置无效
0x10000509	ALGO_APC_ANR_RET_INVALID_SMOOTH_LEVEL	ANR平滑化参数设置无效
0x10000510	ALGO_APC_ANR_RET_INVALID_COVERGE_SPEED	ANR收敛速度参数设置无效
0x10000511	ALGO_APC_EQ_RET_INVALID_ENABLE	EQ开关参数设置无效
0x10000512	ALGO_APC_EQ_RET_INVALID_MODE	EQ模式参数设置无效
0x10000513	ALGO_APC_EQ_RET_INVALID_TABLE	EQ参数设置无效
0x10000514	ALGO_APC_HPF_RET_INVALID_ENABLE	HPF开关参数设置无效
0x10000515	ALGO_APC_HPF_RET_INVALID_MODE	HPF模式参数设置无效
0x10000516	ALGO_APC_HPF_RET_INVALID_TABLE	HPF参数设置无效
0x10000517	ALGO_APC_AGC_RET_INVALID_ENABLE	AGC开关参数设置无效
0x10000518	ALGO_APC_AGC_RET_INVALID_MODE	AGC模式参数设置无效
0x10000519	ALGO_APC_AGC_RET_INVALID_COMPRESSION_RATIO	AGC压缩曲线参数设置无效
0x10000520	ALGO_APC_AGC_RET_INVALID_FREQUENCY_BAND	AGC频段设置无效
0x10000521	ALGO_APC_AGC_RET_INVALID_DROP_GAIN_MAX	AGC防饱和参数设置无效
0x10000522	ALGO_APC_AGC_RET_INVALID_GAIN_STEP	AGC套用增益速率设置无效
0x10000523	ALGO_APC_AGC_RET_INVALID_RELEASE_TIME	AGC复原时间参数设置无效
0x10000524	ALGO_APC_AGC_RET_INVALID_ATTACK_TIME	AGC削减时间参数设置无效
0x10000525	ALGO_APC_AGC_RET_INVALID_NOISE_GATE	AGC噪声阀值参数设置无效
0x10000526	ALGO_APC_AGC_RET_INVALID_NOISE_ATTENU	AGC噪声衰减设置无效
0x10000527	ALGO_APC_AGC_RET_INVALID_DROP_GAIN_LEVEL	AGC防饱和阀值参数设置无效
0x10000528	ALGO_APC_AGC_RET_INVALID_GAIN_INFO	AGC增益限制参数设置无效
0x10000529	ALGO_APC_RET_API_CONFLICT	其他API正在运行
0x10000530	ALGO_APC_RET_INVALID_CALLING	呼叫API顺序错误
0x10000531	ALGO_APC_RET_FAILED	参数设置错误

参数名称	描述	输入/输出
handle	Aec算法handle	输入
nr_eq_audio_out	Anr和Eq处理输出数据指针	输出

参数名称	描述	输入/输出
working_buffer_address	Anr算法所使用的内存地址	输入
anr_init	Anr算法的初始化结构体指针	输入

参数名称	描述	输入/输出
working_buffer_address	Anr算法运行所使用的内存地址	输入
anr_init	Anr算法的初始化结构体指针	输入

参数名称	描述	输入/输出
working_buffer_address	Eq算法所使用的内存地址	输入
eq_init	Eq算法的初始化结构体指针	输入

参数名称	描述	输入/输出
working_buffer_address	Eq算法运行所使用的内存地址	输入
eq_init	Eq算法的初始化结构体指针	输入

参数名称	描述	输入/输出
working_buffer_address	Agc算法所使用的内存地址	输入
agc_init	Agc算法的初始化结构体指针	输入

参数名称	描述	输入/输出
working_buffer_address	Agc算法运行所使用的内存地址	输入
agc_init	Agc算法的初始化结构体指针	输入

成员名称	描述
hpf_enable	是否使能Hpf算法
user_mode	Hpf算法的运行模式
cutoff_frequency	Hpf的截止频率，范围:[0,1,2,3,4]

成员名称	描述
gain_max	增益最大值范围[0,60]；步长1
gain_min	增益最小值范围[-20,30]；步长1
gain_init	增益初始值范围[-20,60]；步长1

成员名称	描述
IAA_APC_SAMPLE_RATE_8000	8K采样率
IAA_APC_SAMPLE_RATE_16000	16K采样率
IAA_APC_SAMPLE_RATE_48000	48K采样率

返回值	结果
非NULL	成功
NULL	失败

返回值	结果
0	成功
非0	失败，参考错误码

返回值	结果
0	成功
非0	失败，参考错误码

返回值	结果
0	成功
非0	失败，参考错误码

成员名称	描述
AUDIO_HPF_FREQ_80	80Hz
AUDIO_HPF_FREQ_120	120Hz
AUDIO_HPF_FREQ_150	150Hz
AUDIO_HPF_FREQ_500	500Hz
AUDIO_HPF_FREQ_BUTT

Member name	Description
EQ_NOTCH_FILTER	带阻滤波器
EQ_HIGH_PASS_FILTER	高通滤波器
EQ_LOW_PASS_FILTER	低通滤波器

成员名称	描述
type	滤波器类型，根据EQ_FILTER_TYPE设定
f0	滤波中心频率，最大值不能超过奈奎斯特频
q_fctor	滤波峰值带宽
gain	峰值增益

成员名称	描述
energy_dbfs	欲迭加之舒适噪声能量
point_number	输入讯号之长度
channel_num	输入讯号之信道数
