ADCLP使用参考

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	09/06/2024
1.1	完善硬件功能和FAQ描述	04/14/2025
1.2	增加通道模式的说明	06/13/2025

1. 概述¶

逐次逼近型模数转换器（Successive Approximation ADC）采用的是一种反馈比较型电路结构。实现方式简要概述为：取一个数字量加到DAC上，可得到一个对应的输出模拟电压，将这个模拟电压和输入的模拟电压信号相比较，如果两者不相等，则调整所取的数字量，直到两个模拟电压相等为止，最后所取的这个数字量就是所求的转换结果。

2. 关键字说明¶

ADCLP

Analog-to-digital converter Low Precision，低精度(10bit)模数转换器
ADCMP

Analog-to-digital converter Medium Precision，中精度(12bit)模数转换器
upper/lower bound

ADCLP可设置外部输入电压数字量的上下限，超出范围则触发中断
基准电压

用于模数转换计算时使用的参考电压，也是最大量程，若基准电压设定为1.8v，当外部输入电压>=1.8v时，数字量达到最大值1023

3. 功能描述¶

3.1. 硬件功能说明¶

SAR ADCLP共计5个Channel可支持外部输入电压的模数转换
采样精度为10bit，因此获取到的寄存器数值范围在0~0x3ff之间
支持两个档位的基准电压(即满量程)切换，分别为1.8V和1.0V
采样频率 = 12Mhz / 104 = 115384hz（相当于硬件上每点的采样间隔为8667ns）
通道模式可选择1 channel / 4 channel / 8 channel / 9 channel，不同模式决定了数据更新的时间间隔，如果选用1 channel模式，说明硬件只启用了1个通道，ADC数据更新的时间间隔为8667ns，如果选用4 channel模式，ADC数据更新的时间间隔为(8667ns * 4)
支持外部输入电压的阈值设定，当电压超出阈值范围后，会触发中断，硬件中断的响应时间(不包含软件处理时间)会受到ADC数据更新的时间间隔影响，如果选用1 channel模式，硬件中断的响应时间至少大于8667ns，如果选用4 channel模式，硬件中断的响应时间至少大于(8667ns * 4)

3.2. 计算说明¶

SAR ADCLP的主要功能是将模拟信号转换为相应的数字信号，即可以将输入电压转换为数字量存储于寄存器中，通过公式计算出输入电压，

计算公式：电压 = （寄存器数值 / 满量程）* 基准电压

即如果读到的数值是0x1D2，可得电压为0x1D2/0x3FF *1.8=0.82v左右

4. 硬件连接介绍¶

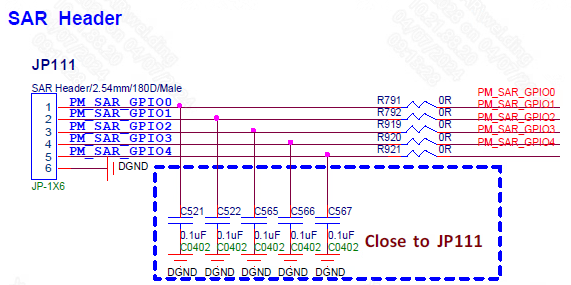

如下图，可将外部电压接入引脚PM_SAR_GPIO0~PM_SAR_GPIO4

5. Uboot用法介绍¶

5.1. Uboot Config配置¶

查看Kconfig可以看到支持ADCLP需要配置CONFIG_SSTAR_ADCLP、CONFIG_ADC、CONFIG_CMD_ADC，其中开启CONFIG_CMD_ADC需要先配置DM_REGULATOR

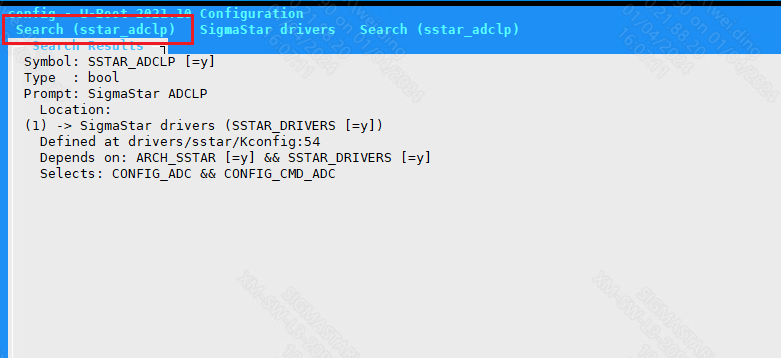

配置CONFIG_SSTAR_ADCLP

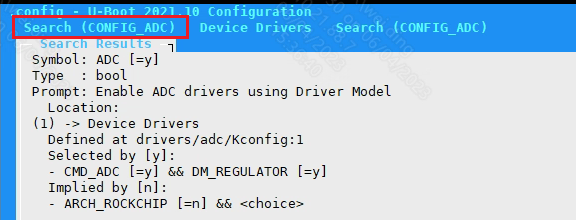

配置CONFIG_ADC

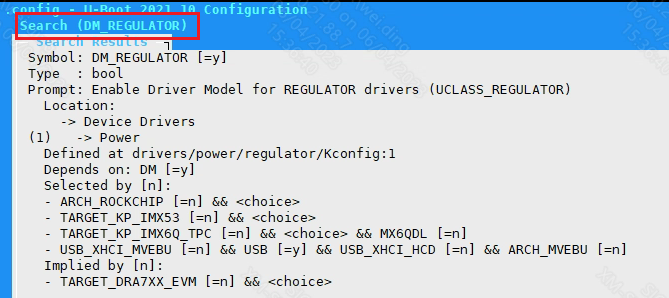

配置DM_REGULATOR

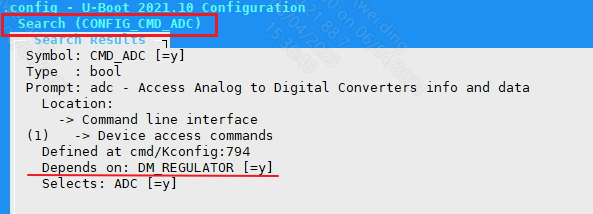

配置CONFIG_CMD_ADC

5.2. DTS配置¶

SAR ADCLP的DTS配置只需要在chipname.dtsi中配置如下信息：

adclp: adclp {
    compatible = "sstar,adclp";
    reg = <0x1F002800 0x200>;
    chan-num = <5>;
    ref-voltage = <1800>;
    status = "okay";
};

SAR ADCLP DTS配置说明：

属性	描述	设定值	备注
compatible	匹配驱动进行驱动注册	"sstar,adclp"	禁止修改
reg	设定寄存器bank地址	<0x1F002800 0x200>	禁止修改
chan-num	设定支持的通道数量	5	禁止修改
ref-voltage	设定基准电压档位	以mv为单位，可选1800和1000	可根据需要修改
status	选择是否使能驱动	"okay" or "disable"	可根据需要修改

5.3. Uboot cmd参数说明及使用实例¶

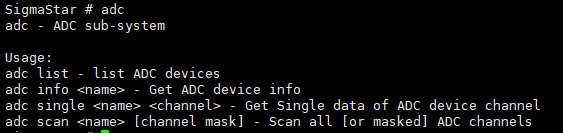

命令行输入adc:

①adc list → 可查看sar adclp是否有绑定

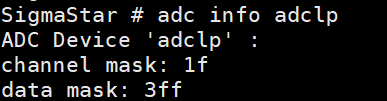

②adc info adclp → 可查看sar adclp支持的channel数量及data精度

如下图，目前支持的channel数量为5(注意区分mask为0x1f)，最大data值为0x3ff

③adc single adclp [channel] → 可查看具体某个channel的data

如下图，channel 0的数值为605

根据公式：电压 = （ data / 0x3ff）* 基准电压

此时电压为605 / 1023 * 1.8 V = 1.065V

④adc scan adclp [channel mask] → 可查看多个channel的data

adc scan adclp ：查看所有channel的data

adc scan adclp 0x3：查看channel 0和channel 1的data

6. Kernel用法介绍¶

6.1. Kernel Config配置¶

SAR ADCLP关联的驱动模块Config：

CONFIG_IIO

SAR ADCLP驱动enable需要选择如下配置：

Device Drivers --->

    [*] Sstar SoC platform drivers --->

        <*> Sstar ADCLP driver

6.2. DTS配置¶

SAR ADCLP的DTS配置只需要在chipname.dtsi中配置如下信息：

adclp0: adclp0@1f002800 {
    compatible = "sstar,adclp";
    interrupt-parent = <&sstar_pm_main_intc>;
    interrupts = <INT_PMSLEEP_IRQ_SAR_KP>;
    reg = <0x0 0x1F002800 0x0 0x200>;
    clocks = <&CLK_sar>;
    interrupt-enable;
    channel = <0>;
    ref-voltage = <1800>;
    upper-bound = <0x3FF>;
    lower-bound = <0>;
    status = "ok";
};

属性	描述	设定值	备注
compatible	匹配驱动进行驱动注册	"sstar,adclp"	禁止修改
interrupt-parent	绑定中断控制器	&sstar_pm_main_intc	禁止修改
interrupts	绑定中断号	INT_PMSLEEP_IRQ_SAR_KP	禁止修改
reg	设定寄存器bank地址	0x1F002800	禁止修改
clocks	设定时钟源	&CLK_sar	不需要更改
interrupt-enable	使能中断	bool类型，注释即disable	可根据需要修改
channel	设定通道	0~4	不需要更改
ref-voltage	设定基准电压档位	以mv为单位，可选1800和1000	可根据需要修改
upper-bound	设定阈值上限电压	0~0x3FF，使能中断有效	可根据需要修改
lower-bound	设定阈值下限电压	0~0x3FF，使能中断有效	可根据需要修改
status	是否使能驱动	"ok" or "disable"	可根据需要修改

adclp使能的通道数量决定硬件的通道模式：

仅使能任意一个通道时，硬件使用1 channel模式
使能多个通道时，dts channel属性的最大值 < 4，硬件使用4 channel模式
使能多个通道时，dts channel属性的最大值 >= 4，硬件使用8 channel模式

6.3. Padmux配置¶

SAR-ADCLP无需进行padmux的配置，原理图上的PIN脚会默认配置为ADC采样功能

6.4. 模块使用介绍¶

6.4.1. SYSFS接口说明¶

进入SAR ADCLP采样的通道Channel 0
```
cd /sys/class/sstar/adclp0/
```
设定SAR ADCLP0的阈值(不设定阈值也不影响采样)
```
echo 800 400 > /sys/class/sstar/adclp0/threshold
```
使能SAR ADCLP0
```
echo 1 > enable
```
获取SAR ADCLP0采样后的数字量
```
cat /sys/class/sstar/adclp0/value
```

6.4.2. Ioctl接口说明¶

头文件<drv_adclp.h>位于kernel/driver/sstar/sar目录下，

IOCTL_ADCLP_SET_BOUND

设定采样电压阈值
IOCTL_ADCLP_READ_VALUE

获取电压转换后的数字量
IOCTL_ADCLP_VDD_TYPE

根据VDD类型获取特殊通道的VDD数字量

enum adclp_vdd_type
{
    ADCLP_VDD_CPU = 0,
    ADCLP_VDD_DLA,
    ADCLP_VDD_MIU,
    ADCLP_VDD_CORE,
    ADCLP_VDD_NODIE,
    ADCLP_VSS,
};

struct adclp_bound
{
    unsigned short upper_bound;
    unsigned short lower_bound;
};

#define ADCLP_IOC_MAXNR 2

#define ADCLP_IOC_MAGIC        'a'
#define IOCTL_ADCLP_SET_BOUND  _IO(ADCLP_IOC_MAGIC, 0)
#define IOCTL_ADCLP_READ_VALUE _IO(ADCLP_IOC_MAGIC, 1)
#define IOCTL_ADCLP_VDD_TYPE   _IO(ADCLP_IOC_MAGIC, 2)

6.5. Sample Code¶

6.5.1 Ioctl¶

源码位于kernel/driver/sstar/sar/ut/ut_adclp.c

#include <fcntl.h>
#include <stdio.h>
#include <errno.h>
#include <signal.h>
#include <stdlib.h>
#include <unistd.h>
#include <string.h>
#include <sys/stat.h>
#include <sys/ioctl.h>
#include <sys/types.h>
#include <drv_adclp.h>

void sample_warn(int num)
{
    printf("adclp data exceeding the threshold\n");
}

int main(int argc, char **argv)
{
    int                fd;
    char               cmd;
    int                flags;
    unsigned short     value;
    unsigned int       channel;
    char               path[64];
    struct adclp_bound adclp_bd;

    if (argc == 2)
    {
        channel = atoi(argv[1]);
    }
    else if (argc == 4)
    {
        channel              = atoi(argv[1]);
        adclp_bd.upper_bound = atoi(argv[2]);
        adclp_bd.lower_bound = atoi(argv[3]);
    }
    else
    {
        printf("format: ut_adclp [channel] <upper> <lower>\n");
        return -1;
    }

    snprintf(path, sizeof(path), "/dev/adclp%u", channel);
    fd = open((const char *)(char *)path, O_RDWR);
    if (fd < 0)
    {
        printf("open device fail\n");
        return -1;
    }

    if (argc == 4)
    {
        ioctl(fd, IOCTL_ADCLP_SET_BOUND, &adclp_bd);
    }

    signal(SIGIO, sample_warn);

    fcntl(fd, F_SETOWN, getpid());
    flags = fcntl(fd, F_GETFL);
    fcntl(fd, F_SETFL, flags | FASYNC);

    while (1)
    {
        cmd = getchar();
        if (cmd == 'q' || cmd == 'Q')
        {
            break;
        }

        ioctl(fd, IOCTL_ADCLP_READ_VALUE, &value);
        printf("adclp%u data[%hu]\n", channel, value);
    }

    close(fd);

    return 0;
}

6.5.2 Kernel Mode¶

#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/moduleparam.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <drv_adclp.h>

static adclp_cb_t cb_t[4];

int adclp_get_data2(u8 channel)
{
    u16 data;

    sstar_adclp_get_data(channel, &data);
    printk("%s adclp test chan[%d], data[%hu]\n", __func__, channel, data);

    return 0;
}

int adclp_get_data1(u8 channel)
{
    u16 data;

    sstar_adclp_get_data(channel, &data);
    printk("%s adclp test chan[%d], data[%hu]\n", __func__, channel, data);

    return 0;
}

static int __init adclp_test_init(void)
{
    int ret;

    cb_t[0] = adclp_get_data1;
    ret = sstar_adclp_register_callback(0, cb_t[0]);
    if (ret)
    {
        printk("adclp ch0-0 register callback fail\n");
        return ret;
    }

    cb_t[1] = adclp_get_data2;
    ret = sstar_adclp_register_callback(0, cb_t[1]);
    if (ret)
    {
        printk("adclp ch0-1 register callback fail\n");
        return ret;
    }

    cb_t[2] = adclp_get_data1;
    ret = sstar_adclp_register_callback(1, cb_t[2]);
    if (ret)
    {
        printk("adclp ch1-0 register callback fail\n");
        return ret;
    }

    cb_t[3] = adclp_get_data2;
    ret = sstar_adclp_register_callback(1, cb_t[3]);
    if (ret)
    {
        printk("adclp ch1-1 register callback fail\n");
        return ret;
    }

    ret = sstar_adclp_set_bound(0, 800, 600);
    if (ret)
    {
        printk("adclp ch0 set bound fail\n");
        return ret;
    }

    ret = sstar_adclp_set_bound(1, 1000, 600);
    if (ret)
    {
        printk("adclp ch1 set bound fail\n");
        return ret;
    }

    sstar_adclp_enable(0, 1);
    sstar_adclp_enable(1, 1);

    return 0;
}

static void __exit adclp_test_exit(void)
{
    sstar_adclp_enable(0, 0);
    sstar_adclp_enable(1, 0);

    sstar_adclp_unregister_callback(0, cb_t[0]);
    sstar_adclp_unregister_callback(0, cb_t[1]);
    sstar_adclp_unregister_callback(1, cb_t[2]);
    sstar_adclp_unregister_callback(1, cb_t[3]);
}

module_init(adclp_test_init);
module_exit(adclp_test_exit);

7. API参考¶

API可参考位于kernel/driver/sstar/sar目录下的头文件<drv_adclp.h>

enum adclp_vdd_type
{
    ADCLP_VDD_CPU = 0,
    ADCLP_VDD_DLA,
    ADCLP_VDD_MIU,
    ADCLP_VDD_CORE,
    ADCLP_VDD_NODIE,
    ADCLP_VSS,
};

typedef int (*adclp_cb_t)(u8 channel);

//该功能模块提供以下内核态接口：
int sstar_adclp_enable(u8 channel, u8 enable);
int sstar_adclp_get_data(u8 channel, u16 *data);
int sstar_adclp_set_bound(u8 channel, u16 max, u16 min);
int sstar_adclp_vdd_data(u8 channel, u16 *data, enum adclp_vdd_type type);
int sstar_adclp_register_callback(u8 channel, adclp_cb_t cb_t);
int sstar_adclp_unregister_callback(u8 channel, adclp_cb_t cb_t);

sstar_adclp_enable

目的

使能指定通道的采样功能

语法

int sstar_adclp_enable(u8 channel, u8 enable);

参数

参数名称描述

channel 采样通道

enable 使能与否
返回值

返回值描述

0 成功

EINVAL 通道不支持

sstar_adclp_get_data

目的

获取指定通道的外部输入电压数字量

语法

int sstar_adclp_get_data(u8 channel, u16 *data)

参数

参数名称描述

channel 采样通道

data 获取采样结果的指针地址
返回值

返回值描述

0 成功

EINVAL 通道不支持

sstar_adclp_set_bound

目的

设定指定通道的阈值

语法

int sstar_adclp_set_bound(u8 channel, u16 max, u16 min)

参数

参数名称描述

channel 采样通道

max 阈值上限

min 阈值下限
返回值

返回值描述

0 成功

EINVAL 通道不支持

star_adclp_vdd_data

目的

获取特殊通道的adc code，无需外接输入电压，adc code值取决于adclp_vdd_type传入的类型

语法

int star_adclp_vdd_data(u8 channel, u16 *data, enum adclp_vdd_type type)

参数

参数名称描述

channel 此处指定使用8

data 电压数字量

type 枚举，可选择VDD_CORE,VDD_CPU,VDD_DLA等
返回值

返回值描述

0 设定成功

EINVAL 通道不支持

sstar_adclp_register_callback

目的

注册指定通道的回调函数(同一通道支持注册多个回调函数)，当采样结果超出阈值后可在回调函数里作出相应的处理

语法

int sstar_adclp_register_callback(u8 channel, adclp_cb_t cb_t)

参数

参数名称描述

channel 采样通道

cb_t 函数指针
返回值

返回值描述

0 注册成功

EINVAL 注册失败

sstar_adclp_unregister_callback

目的

释放指定通道的回调函数和注册时申请的内存

语法

int sstar_adclp_unregister_callback(u8 channel, adclp_cb_t cb_t)

参数

参数名称描述

channel 采样通道

cb_t 函数指针
返回值

返回值描述

0 取消注册成功

EINVAL 取消注册失败

8. FAQ¶

Q1：SAR ADCLP接口不存在

检查DTS ADCLP节点的status是否为ok
检查kernel config是否配置，详见[6.1. Kernel Config配置]

Q2：外部输入电压变化，SAR ADCLP采样数据没有变化

当PIN脚处于GPIO MODE时，采样数据不会变化，可读取寄存器的数值判断PIN脚是否被切为GPIO MODE：

0x14 0x11 BIT0-BIT5:
BIT0~BIT5的每个BIT对应一个通道，当value=0时，该通道PIN脚处于GPIO MODE，当value=1时，该通道PIN脚处于ADC MODE，比如BIT0=0时，通道0处于GPIO MODE，BIT1=1时，通道1处于ADC MODE

0x14 0x11 BIT8-BIT13:
BIT8~BIT13的每个BIT对应一个通道，前提条件是PIN脚已处于GPIO MODE，当value=0时，PIN脚切换为output，当value=1时，PIN脚切换为input

0x14 0x12 BIT0-BIT5:
BIT0~BIT5的每个BIT对应一个通道，前提条件是PIN脚已处于GPIO MODE并且设定为ouput，当value=0时，该通道PIN脚切换为低电平，当value=1时，该通道PIN脚切换为高电平

例如：riu_r 0x14 0x11
返回值：0x3F3F -> 全部通道为ADC MODE
返回值：0x3E3E -> 通道0为GPIO MODE，其余通道为ADC MODE
返回值：0x0000 -> 全部通道为GPIO MODE且切换为output

当PIN脚寄存器设定非GPIO MODE时，采样数据仍然没有变化，可将PIN脚设为GPIO MODE并进行output high/low的试验，如果PIN脚电平无法拉高拉低则可判断为硬件问题

Q3：第一次或者前几次采样数据与实际输入电压偏差大

此问题大概率与采样时机有关，可通过操作GPIO作为触发源，获取每次采样时元件的电压情况，

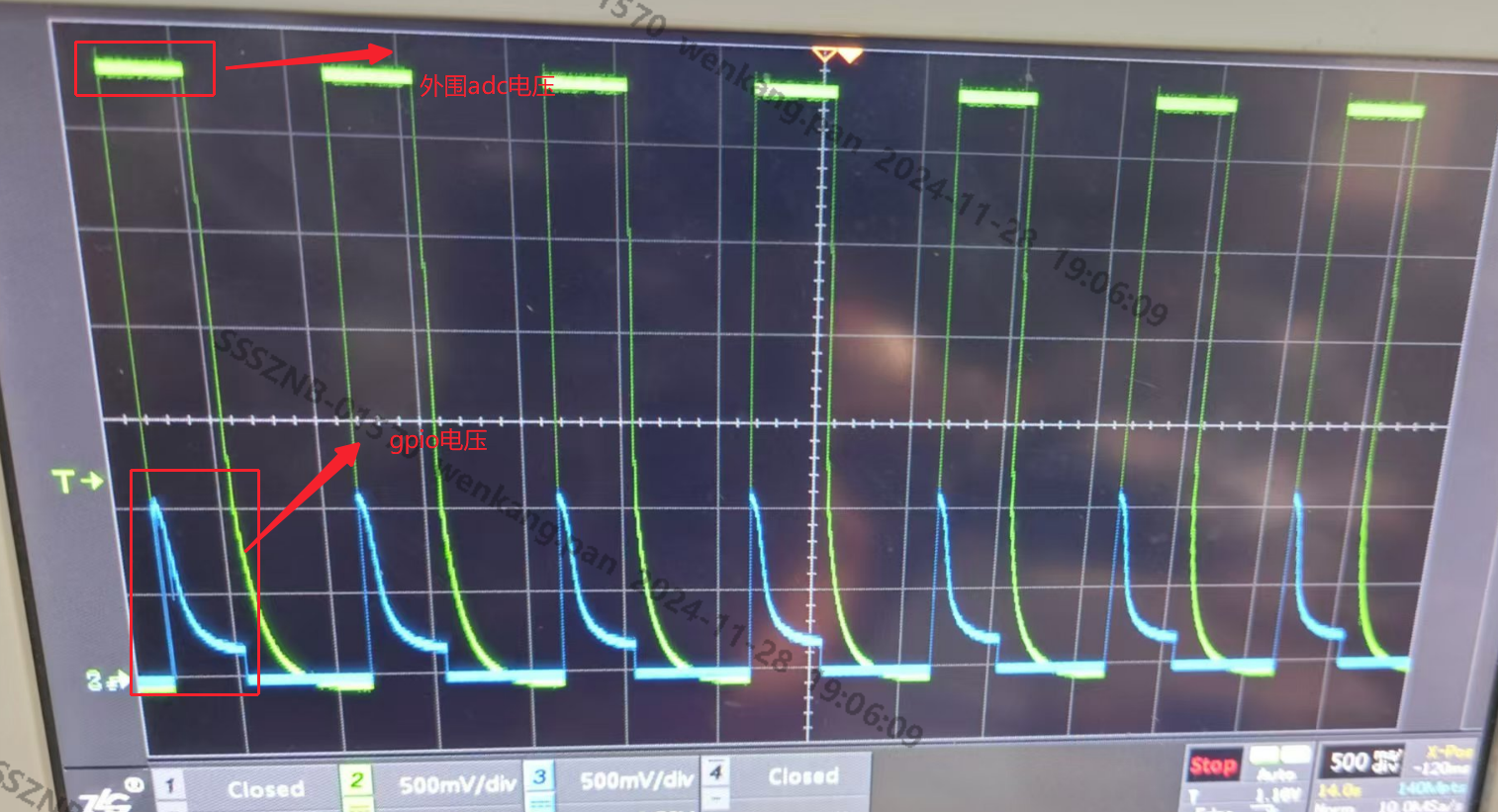

如下图所示，触发ADC采样前，GPIO从高电平切换为低电平，ADC采样时机刚好处于电压的下降过程，并不是在电压稳定时去采样，因此被判定为采样异常，此时需要等元件稳定时再去采样

参数名称	描述
channel	此处指定使用8
data	电压数字量
type	枚举，可选择VDD_CORE,VDD_CPU,VDD_DLA等

参数名称	描述
channel	采样通道
enable	使能与否

返回值	描述
0	成功
EINVAL	通道不支持

返回值	描述
0	成功
EINVAL	通道不支持

参数名称	描述
channel	采样通道
max	阈值上限
min	阈值下限
