MI DISP DEBUG SOP

REVISION HISTORY

Revision No.
Description
 Date
1.00
  • Initial release
    		•  2024.6.17
    1.01
  • Remove CMDQ timeout section
    		•  2024.12.04

    1. 前言

    本文档旨在介绍遇到MI DISP相关问题时，如何进行初步排查，快速定位问题，以及确定是Sigmastar SDK问题后，需提供哪些信息给RD分析。

    2. Panel相关问题

    2.1 屏幕无显示（黑屏）

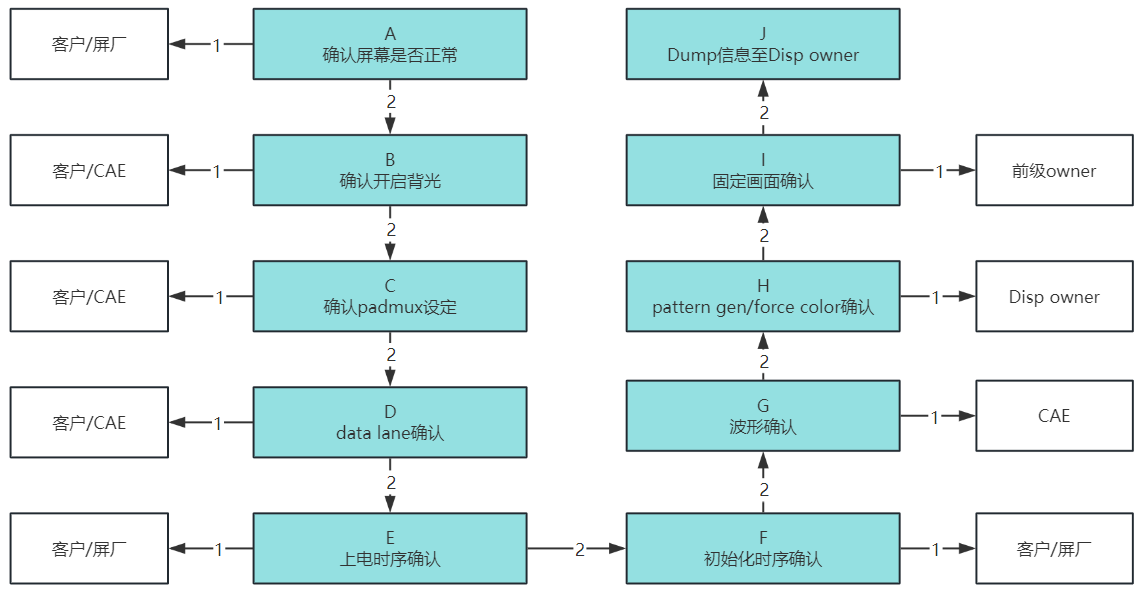

    Debug 流程：

    流程 确认方法 出口条件 下一步 需提供信息 相关可参考FAQ
    A 交叉试验确认屏幕是否正常 出口条件1：屏幕异常；
    出口条件2：屏幕正常     		出口条件1：请找客户/屏厂协助；
    出口条件2：B
    B 确认开启背光 出口条件1：背光未开；
    出口条件2：背光正常开启     		出口条件1：请找客户/CAE协助；
    出口条件2：C
    C 1.确认padmux是经由padmux.dtsi设置：详见 `Gpio_DebugSop`中的PADMUX冲突检查内容
    2.参考tmux table读取寄存器：
    TTL：riu_r 103c 6c；
    BT656：riu_r 103c 72；
    MIPITX-Dsi：riu_r 103c 64；
    sRGB:riu_r 103c 69；
    MCU(i8080):riu_r 103c 5f；
    		 出口条件1：padmux设定错误；
    出口条件2：padmux设定正确     		出口条件1：请找客户/CAE协助；
    出口条件2：D
    D 确认M/L swap是否配置正确，若是mipidsi/lvds等panel，需额外确认各data lane swap以及P/N swap是否配置正确 出口条件1：data lane配置错误；
    出口条件2：data lane配置正确     		出口条件1：请找客户/CAE协助；
    出口条件2：E
    E 查阅datasheet，确认是否有power on sequence，若有请量测波形确认有符合规范 出口条件1：上电时序未符合规范；
    出口条件2：上电时序符合规范     		出口条件1：请找客户/屏厂协助；
    出口条件2：F
    F 查阅datasheet，确认是否有initial sequence，若有，请确认应用流程是否有加，并抓取波形确认有正确执行 出口条件1：未正确执行初始化时序；
    出口条件2：正确执行初始化时序     		出口条件1：请找客户/屏厂协助；
    出口条件2：G
    G 利用示波器或逻辑分析仪量测讯号，并确认clock频率，可以请CAE协助 出口条件1：波形异常；
    出口条件2：波形正确     		出口条件1：请找CAE协助；
    出口条件2：H
    H patterngen和force color确认
    1.设定patterngen：riu_w 1150 7 e
    2.设定force color：./pcupid_red.sh //红色
    		 出口条件1：无显示或显示异常；
    出口条件2：显示彩条或纯红色     		出口条件1：请执行步骤J并告知disp owner；
    出口条件2：I
    I 固定画面确认：
    echo stopgetbuff 0 0 ON > /proc/mi_modules/mi_disp/mi_disp0
    		 出口条件1：显示画面；
    出口条件2：无显示     		出口条件1：请找disp前级owner协助；
    出口条件2：J
    J Dump信息至Disp owner分析：
    1, ./pcupid_mhal_disp_reg.sh [log_file] [dump_cnt]
    2, cat /proc/mi_modules/mi_disp/mi_disp0
    		 NA NA

    2.2 屏幕显示花屏或闪烁

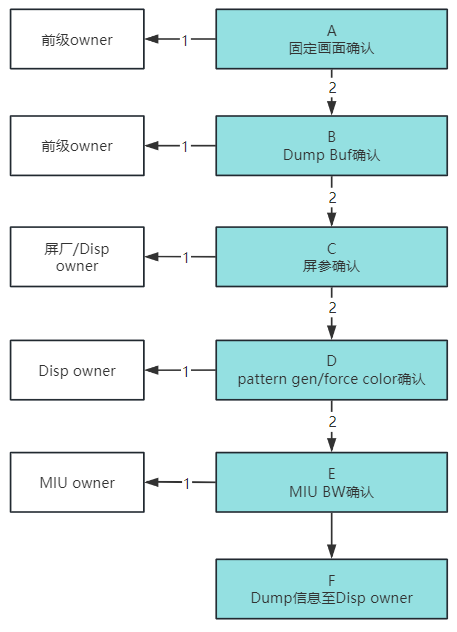

    Debug 流程：

    流程 确认方法 出口条件 下一步 需提供信息 相关可参考FAQ
    A 固定画面确认：
    echo stopgetbuff 0 0 ON > /proc/mi_modules/mi_disp/mi_disp0
    		 出口条件1：画面正常无闪烁或花屏；
    出口条件2：画面闪烁或花屏     		出口条件1：请找disp前级owner协助；
    出口条件2：B
    B Dump Buf确认：
    echo dumpframe 0 0 [path] > /proc/mi_modules/mi_disp/mi_disp0
    		 出口条件1：图像异常；
    出口条件2：图像正常     		出口条件1：请找disp前级owner协助；
    出口条件2：C
    C 查阅datasheet确认屏参信息，包括pad driving、data format mode、H/V total/bp/fp等等 出口条件1：屏参配置不正确；
    出口条件2：屏参配置正常     		出口条件1：请找屏厂/disp owner协助；
    出口条件2：D
    D patterngen和force color确认
    1.设定patterngen：riu_w 1150 7 e
    2.设定force color：./pcupid_red.sh //红色
    		 出口条件1：显示异常；
    出口条件2：显示正常     		出口条件1：请找disp owner协助；
    出口条件2：E
    E Dump MIU BW信息确认：
    cat /sys/devices/system/miu/miu0/bw
    		 出口条件1：BW不足；
    出口条件2：BW充足     		出口条件1：请找MIU owner协助；
    出口条件2：F
    J Dump信息至Disp owner分析：
    1, ./pcupid_mhal_disp_reg.sh [log_file] [dump_cnt]
    2, cat /proc/mi_modules/mi_disp/mi_disp0
    		 NA NA

    2.3 屏幕显示颜色异常

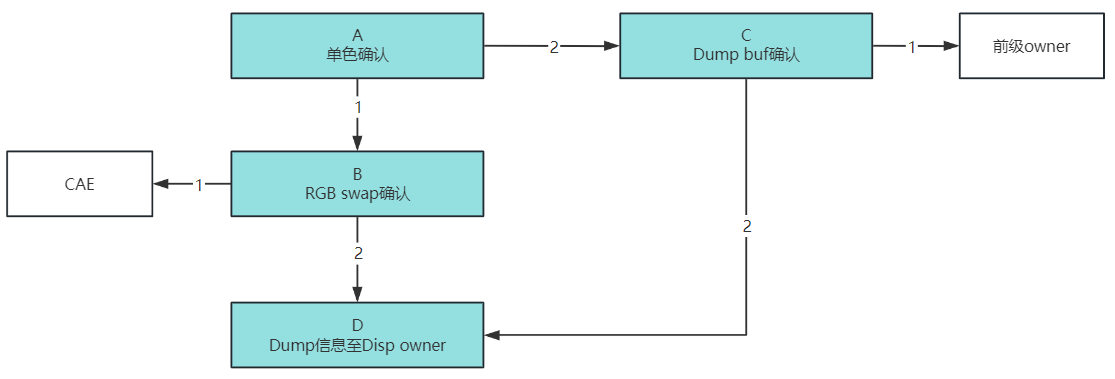

    Debug 流程：

    流程 确认方法 出口条件 下一步 需提供信息 相关可参考FAQ
    A force color单色确认：
    1，./pcupid_red.sh //红色
    2，./pcupid_green.sh //绿色
    3，./pcupid_blue.sh //蓝色
    		 出口条件1：颜色显示异常；
    出口条件2：颜色显示均正常    		 出口条件1：B；
    出口条件2：C
    B RGB swap确认：
    确认屏参内m_ucPanelSwapChnR、m_ucPanelSwapChnG、m_ucPanelSwapChnB、m_ucPanelSwapRgbML等与HW信息是否配置正确，可请CAE协助
    		出口条件1：配置错误；
    出口条件2：配置正确     		出口条件1：请找CAE协助；
    出口条件2：D
    C Dump Buf确认：
    echo dumpframe 0 0 [path] > /proc/mi_modules/mi_disp/mi_disp0
    		 出口条件1：图像异常；
    出口条件2：图像正常     		出口条件1：请找disp前级owner协助；
    出口条件2：D
    D Dump信息至Disp owner分析：
    1, ./pcupid_mhal_disp_reg.sh [log_file] [dump_cnt]
    2, cat /proc/mi_modules/mi_disp/mi_disp0
    		 NA NA

    3. Disp相关问题

    3.1 Disp帧率不足

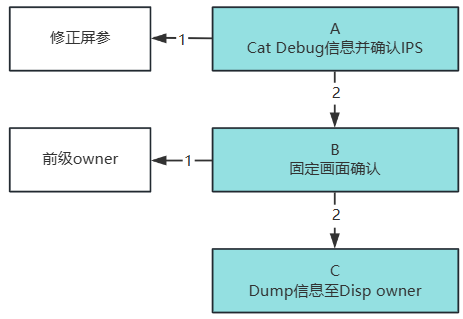

    Debug 流程：

    流程 确认方法 出口条件 下一步 需提供信息 相关可参考FAQ
    A Cat debug信息：
    cat /proc/mi_modules/mi_disp/mi_disp0；
    确认IPS（HW帧率）是否正常，若IPS不符合预期，请确认屏参内H_total/V_total/DCLK/FPS等信息是否配置正确，一般DCLK=H_total*V_total*fps
    		 出口条件1：屏参有误；
    出口条件2：IPS符合预期，但FPS不符合预期    		 出口条件1：修正屏参；
    出口条件2：B
    B 固定画面确认：
    执行echo stopgetbuff 0 0 ON > /proc/mi_modules/mi_disp/mi_disp0固定画面
    确认debug信息里 “SrcFrmrate” “DstFrmrate” 是否符合预期
    		出口条件1：SrcFrmrate不符合预期；
    出口条件2：SrcFrmrate符合预期，仅DstFrmrate不符合预期     		出口条件1：请找前级owner协助；
    出口条件2：C
    C Dump信息至Disp owner分析：
    1, ./pcupid_mhal_disp_reg.sh [log_file] [dump_cnt]
    2, cat /proc/mi_modules/mi_disp/mi_disp0
    		 NA NA

    3.2 MOP踩内存

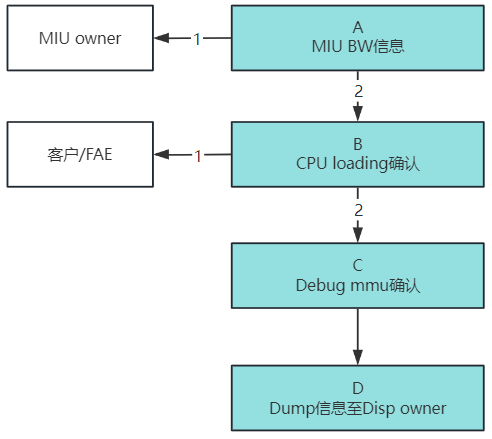

    Debug 流程：

    流程 确认方法 出口条件 下一步 需提供信息 相关可参考FAQ
    A MIU BW确认：
    cat /sys/devices/system/miu/miu0/bw
    		 出口条件1：BW不足；
    出口条件2：BW充足    		 出口条件1：请找MIU owner协助；
    出口条件2：B
    B CPU loading排查：
    使用top指令查看当前CPU loading
    		出口条件1：CPU loading过高；
    出口条件2：CPU loading正常     		出口条件1：请客户协助降低CPU loading后再试试；
    出口条件2：C
    C Debug mmu确认：
    寻求FAE协助
    		NA NA
    D Dump信息寻求FAE协助分析：
    1, cat /proc/mi_modules/mi_disp/mi_disp0
    2, 抓取复现log:
    echo 8 > /proc/mi_modules/mi_disp/debug_level； echo trace 0 1 > /proc/mi_modules/mi_disp/mi_disp0； cat kmsg；     		NA NA
