SSZ001A_S01A_M Demo 板硬件说明
REVISION HISTORY¶
| Revision No. | Description | Date |
|---|---|---|
| V1.0 | 05/30/2025 |
1. SSZ001A_S01A_M DEMO板简介¶
1.1. 系统介绍¶
-
电源输入：12V 1A，或5V 2A（USB Micro-Type）
-
支持POC（当前设定默认无需按键就可上电开机）
-
主芯片采用四核ARM Cortex-A35，主频最高1.5GHz
-
CPU电压：默认1V，软件设定可以随频率调压
-
core电压：默认1V
-
DRAM电压：DDR4-1.2V
-
IO电压：1.8V/3.3V
-
板载外置16bit 8Gbit DDR4-3200MHz
-
板载Flash：SPI Nand Flash 1G bit / SPI Nor Flash 128M bit
-
支持7寸RGB888 TTL Panel（Max 720P@60fps）
-
支持5寸MIPI Panel（接口最大Max 2560*1600@60fps）
-
支持2lane（SR）或者1lane(SR00)+ 1lane（SR01）MIPI RX接口
-
具备2个USB2.0（均可以通过软件配置成host或者device
-
具备RMII接口，支持RMII接外置EPHY，板载网口支持100/10M自适应
-
具备24路12bit精度的ADC，5路10bit精度的ADC
-
支持3路AMIC差分输入
-
支持4x2 DMIC输入
-
支持Lineout单端双声道输出
-
芯片正常工作温度范围：-20°C ~ +70°C
2. 接口模块说明¶

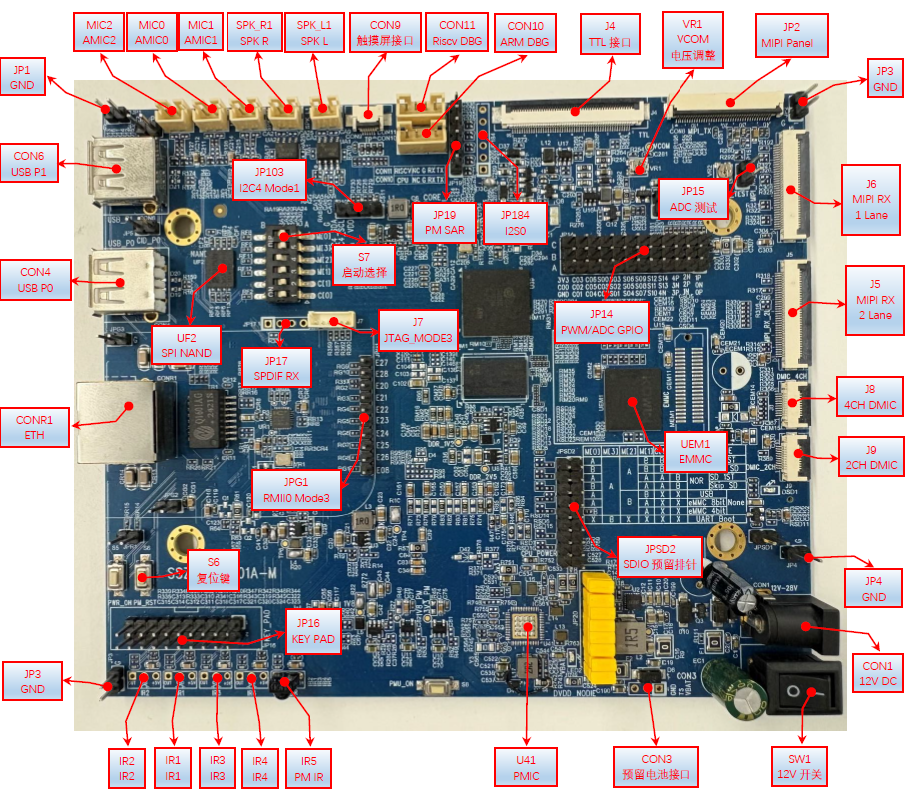

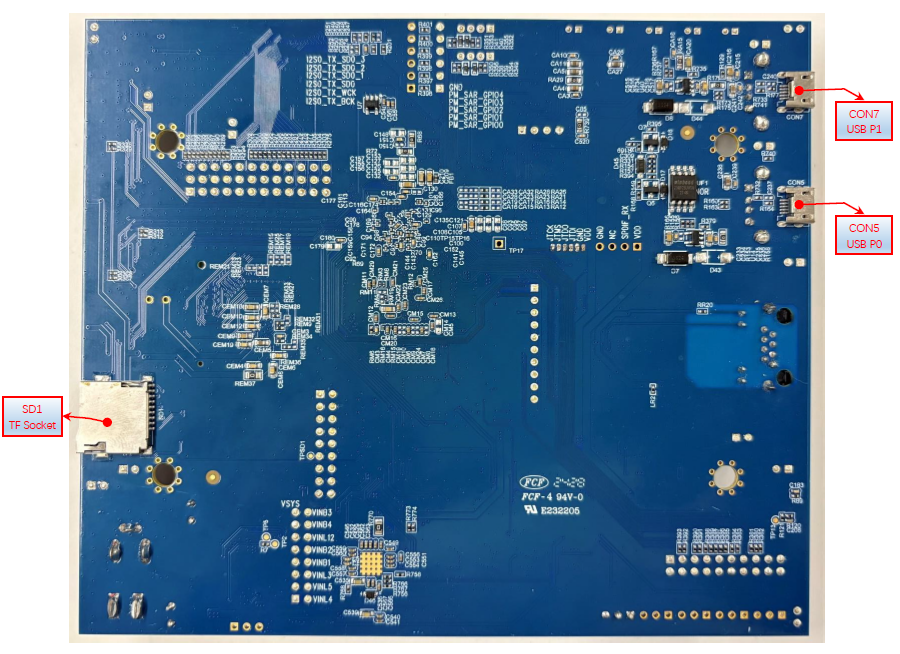

2.1. 接口模块示意图¶
2.2. 部分接口模块详细说明¶
2.2.1 DC 12V 1A(CON1)¶
CON1为DC 12V电源接口。
2.2.2 DC 12V电源开关(SW1)¶
SW1为DC 12V电源开关。
2.2.3 Arm Debug Uart接口(CON10)¶
Arm Debug Uart，默认波特率为115200。CON10还能切换到I2C mode，使用SigmaStar ISP Tool升级uboot。
2.2.4 RISC-V Debug Uart接口（CON11）¶
RISC-V Debug Uart，默认波特率为115200。
2.2.5 预留电池接口(CON3)¶
CON3支持在PMIC供电情况下使用电池代替12V电源，板子默认PMIC供电，预留有分立DCDC和LDO。
2.2.6 复位键（S6）¶
按下复位键可使板子复位重启。
2.2.7 PM IR(IR5)¶
提供RISC-V端的红外接口，可以实现红外控制逻辑。
2.2.8 IR1-4¶
预留ARM端的红外接口，可以实现红外控制功能。
2.2.9 以太网接口（CONR1）¶
ETH接口，支持100/10M自适应切换。
2.2.10 USB 2.0 P0接口 (CON4、CON5)¶
P0口可以通过软件配置成Host或者是Device，A口CON4可以给外部Device供电，用作host时需要通过拉高GPIOA_10来打开电源；microB口CON5可以给主板供电。
2.2.11 USB 2.0 P1接口 (CON6、CON7)¶
P1口可以通过软件配置成Host或者是Device，A口CON6可以给外部Device供电，用作host时需要通过拉高GPIOA_13来打开电源；microB口CON7可以给主板供电。

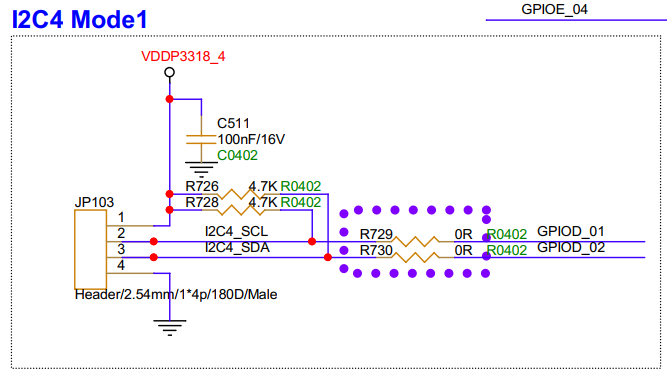

2.2.12 I2C4（JP103）¶
I2C4与触摸接口共用一组IO，不可共用。

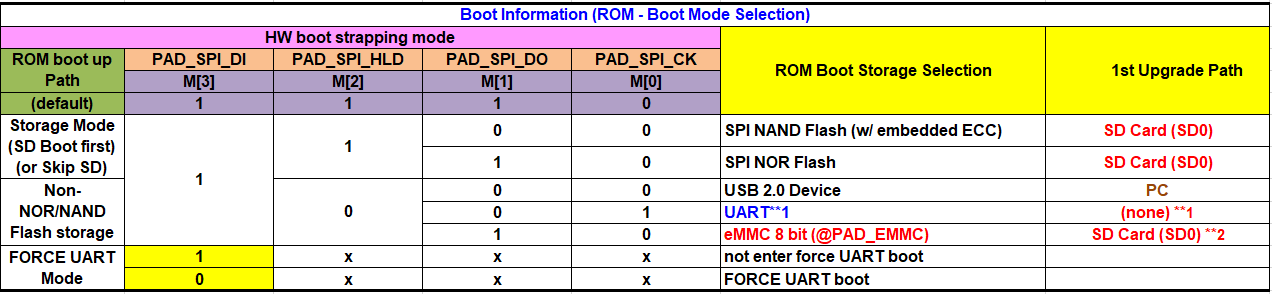

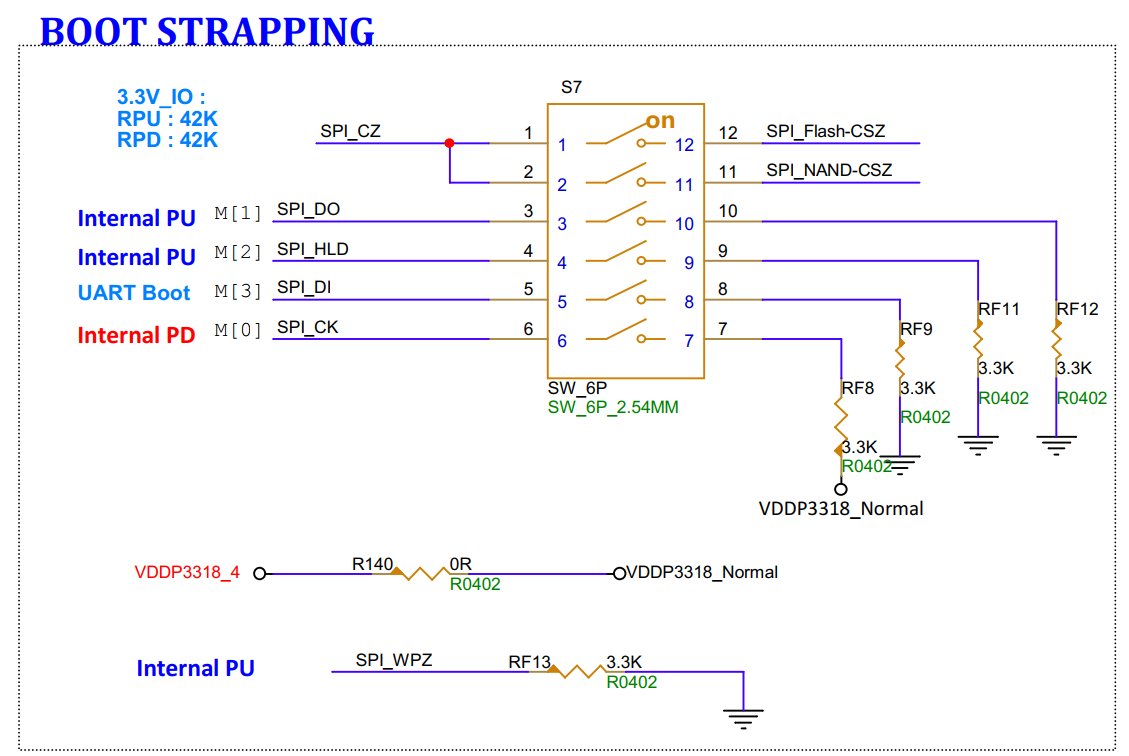

2.2.13 启动选择拨码开关(S7)¶
拨码开关，用于选择启动和升级方式；
-
例如想跳过检测SD卡（卡座SD1）直接从SPI NOR启动，可以把6拨到B侧、5拨到A侧、4拨到A侧、3拨到A侧、2拨到A侧、1拨到B侧，即“654321”= “BAAAAB”
-
例如想优先检测 SD卡（卡座SD1）镜像，SD没有启动镜像后从 SPI NAND 启动。“654321”=“AAABBA”
-
例如想从 EMMC启动，如果需要设置EMMC工作在4bit mode，则“6543”=“BABA”，如果需要设置EMMC工作在8bit mode，则“6543”=“AABA”，2 和 1 不用管。
2.2.14 EMMC(UEM1)¶

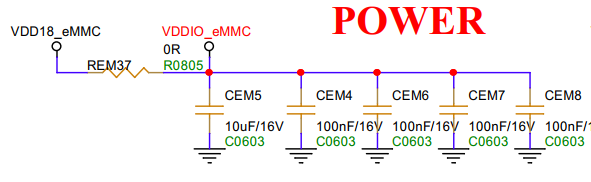

EMMC默认和SD卡不可以共用， EMMC和SD接口共用一个电源域，默认使用eMMC1.8V，这个时候不可以使用SD卡，可以使用1.8V SDIO Wifi。

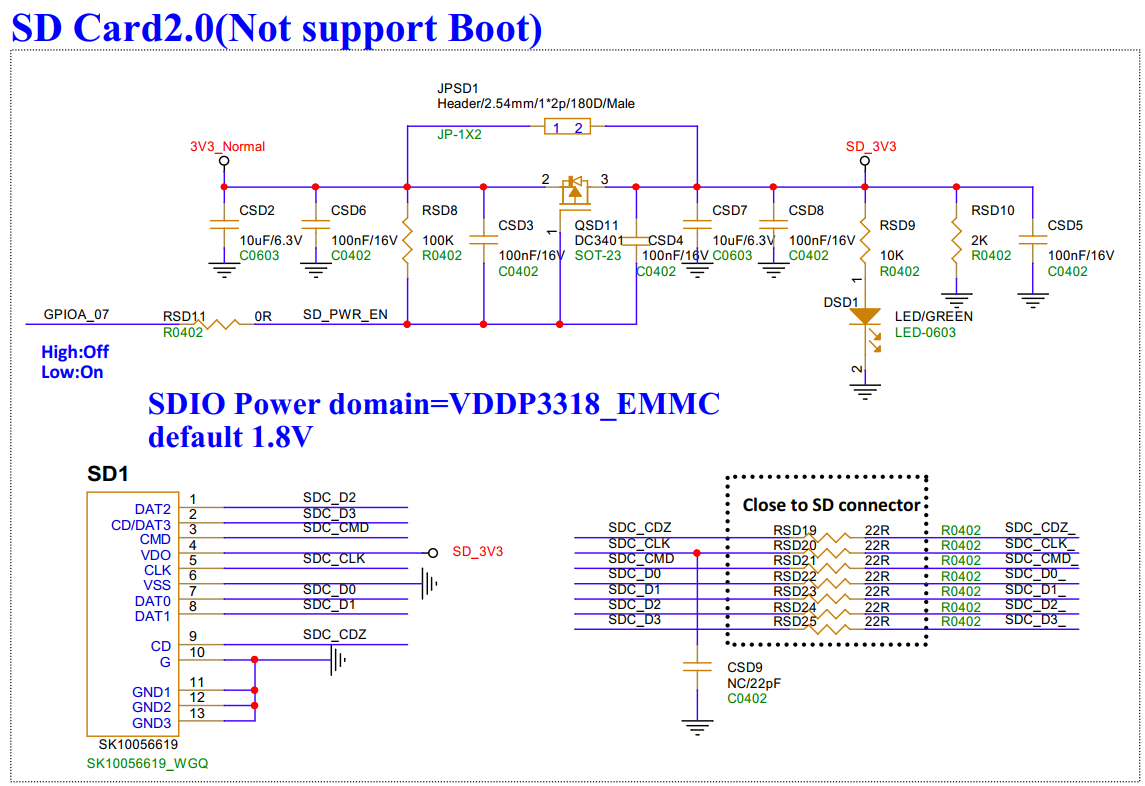

2.2.15 SD接口TF卡座(SD1)¶
SD卡座默认不可以用，SD和eMMC共用电源域，默认1.8V；使用SD卡座需要将R77、REM37、REM39 NC掉，R76上件，此时eMMC不可用；如需SD卡和eMMC同时使用，请将R77和REM37 NC掉，R76上件0R， VDDIO_eMMC飞线到3.3V，此时只能跑eMMC4.3协议。

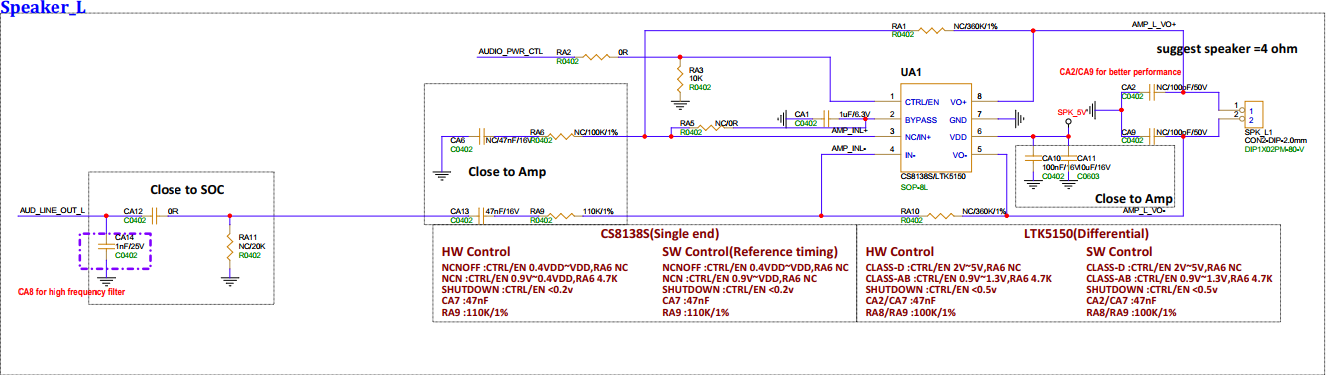

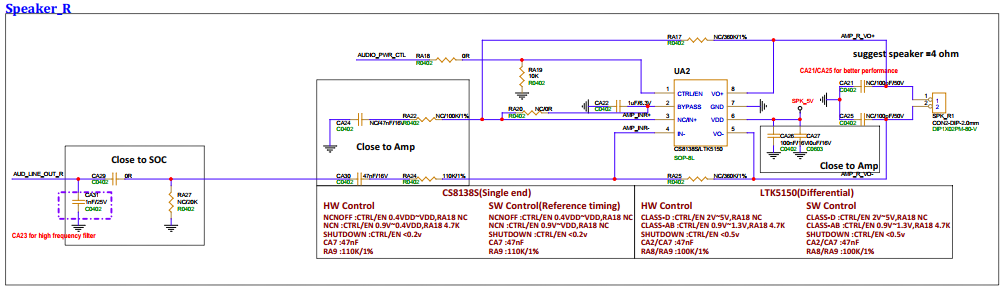

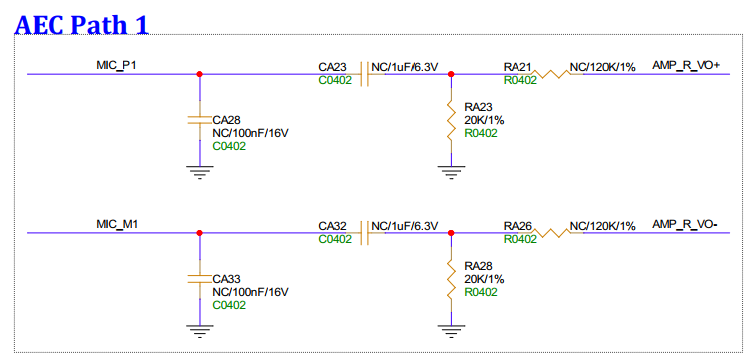

2.2.16 右声道喇叭接口(SPK_R)¶
SPK_R预留AEC电路拉回MIC1做硬件AEC。

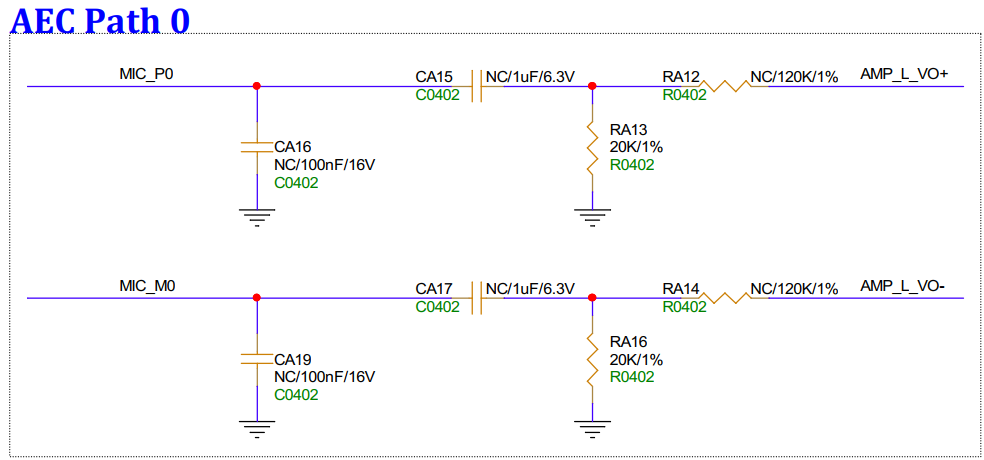

2.2.17 左声道喇叭接口(SPK_L)¶
SPK_L预留AEC电路拉回到MIC0,用作硬件AEC。

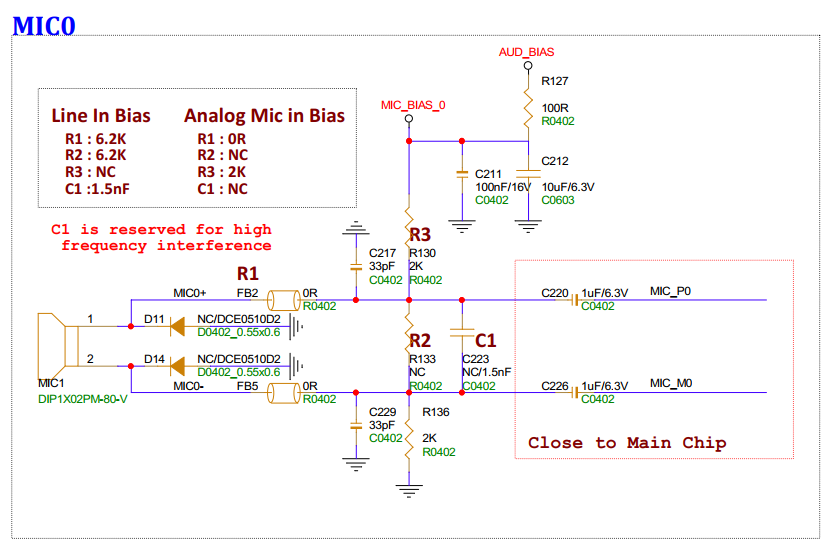

2.2.18 模拟麦克风ch0和Line In接口(MIC0)¶
MIC0默认接麦克风，接Line In需要修改板子上分电阻压。参考下图：

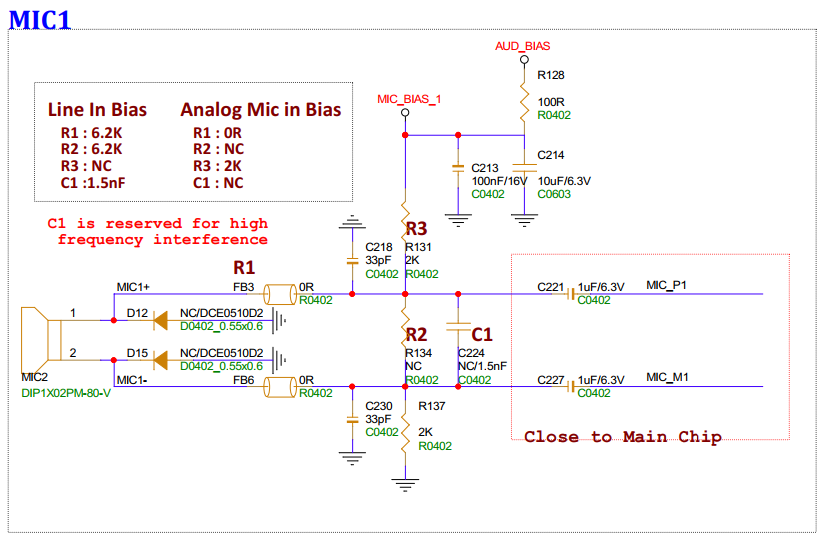

2.2.19 模拟麦克风ch1和Line In接口(MIC1)¶
MIC1默认接麦克风，接Line In需要修改板子上分电阻压，同MIC0。

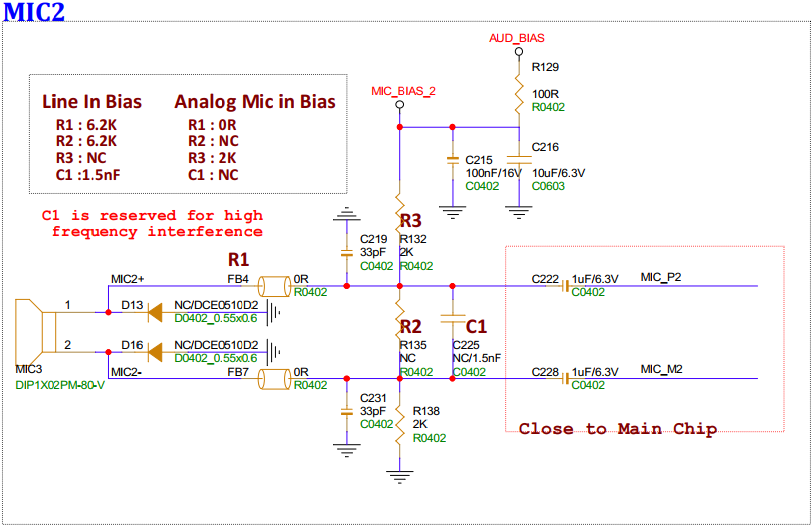

2.2.20 模拟麦克风ch2和Line In接口(MIC2)¶
MIC2默认接麦克风，接Line In需要修改板子上分电阻压，同MIC0。

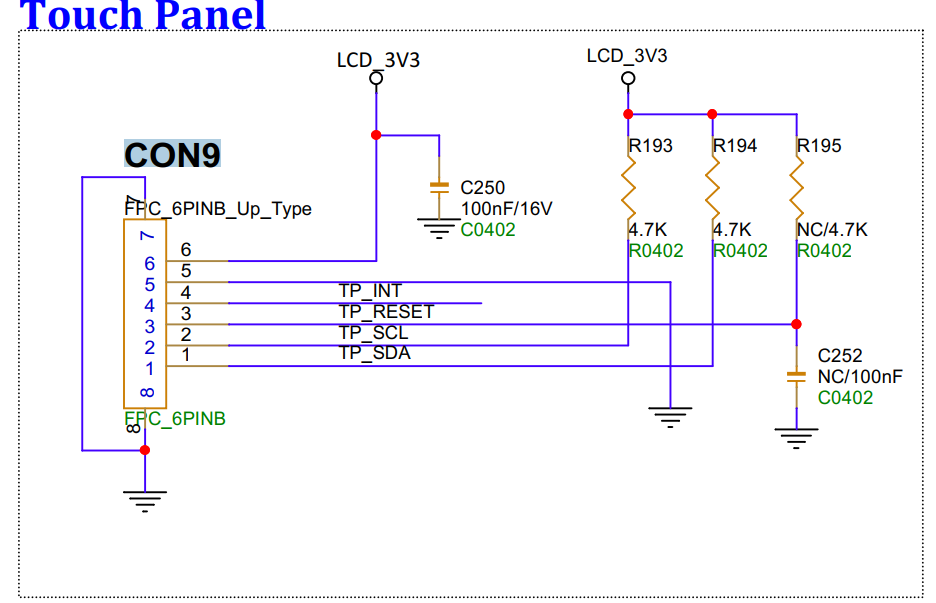

2.2.21 触摸屏接口(CON9)¶
I2C接口触摸屏，与I2C4 JP103共用一组IO，不可以一起使用。

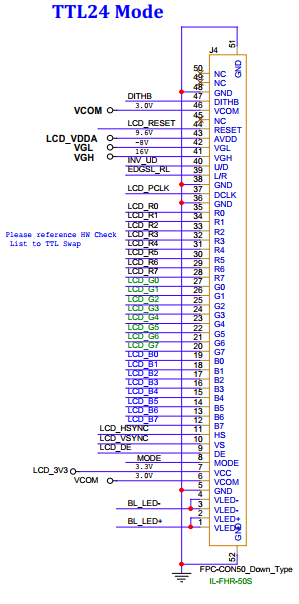

2.2.22 TTL888 Panel(7寸 50Pin)接口(J4)¶
J4引出所有TTL的IO，TTL666/565可以根据此接口做转接板；J14大部分IO都和TTL有复用关系，请注意不要一起使用；MIPI屏和TTL屏存在复用关系，请注意不要一起使用。

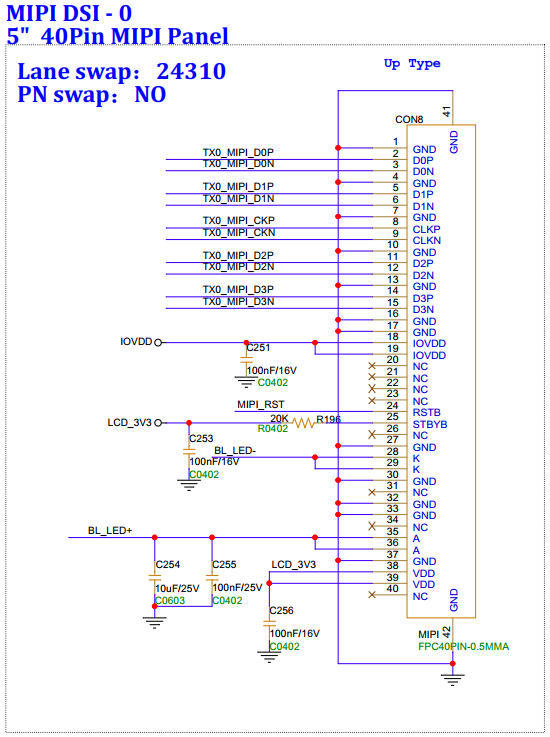

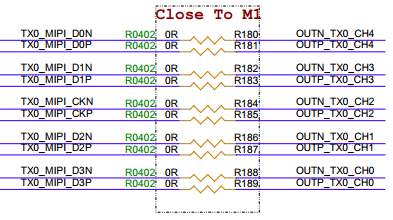

2.2.23 MIPI Pane(10.1寸 40Pin)接口(JP2)¶
JP2 MIPI屏和TTL屏存在复用关系，不可以一起使用；MIPI屏和JP14部分引脚存在复用关系，注意不要一起使用。
2.2.24 VCOM分压调整(VR1)¶
针对不同TTL Panel的显示效果，需要微调VR1 VCOM电压。

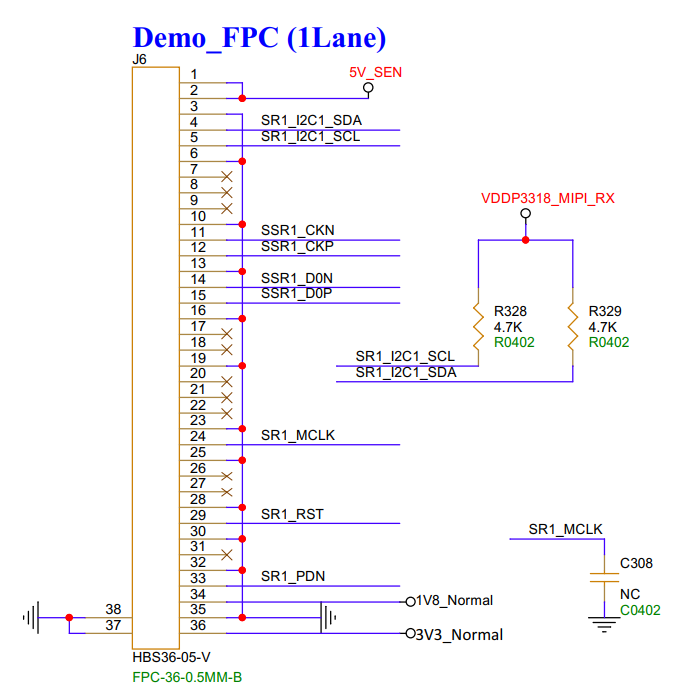

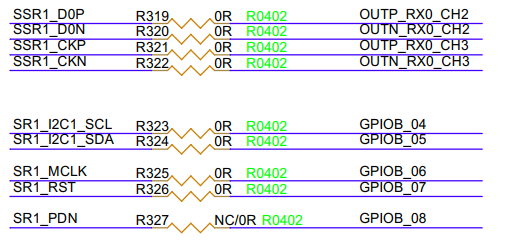

2.2.25 SR MIPI RX 1lane(J6)¶
J1接1Lane MIPI Sensor。

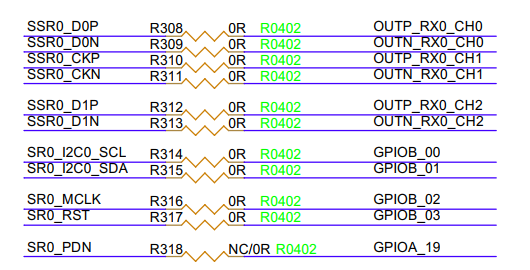

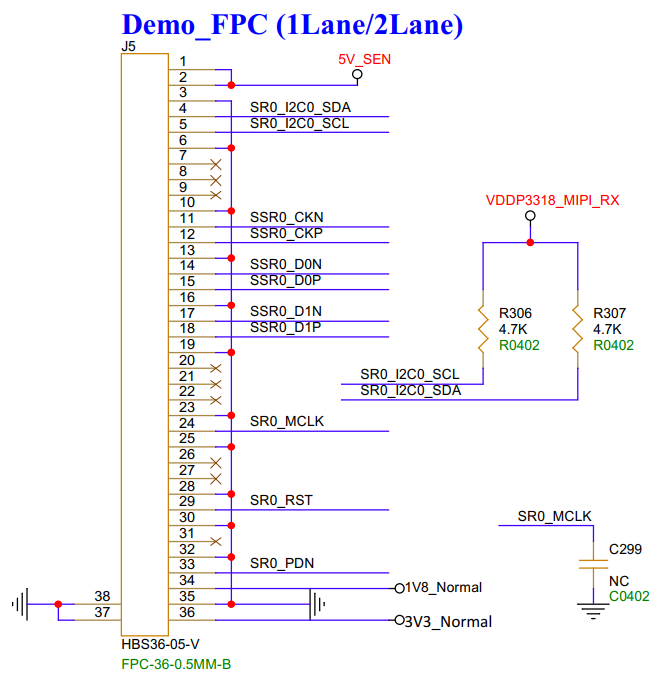

2.2.26 SR MIPI RX 2lane(J5)¶
J1默认接2Lane MIPI Sensor， 也可以接1lane MIPI sensor（接D0差分对）；接2lane MIPI sensor时，J6和J5存在复用关系，不可以一起使用。接1lane MIPI sensor时，J6和J5可以同时使用。

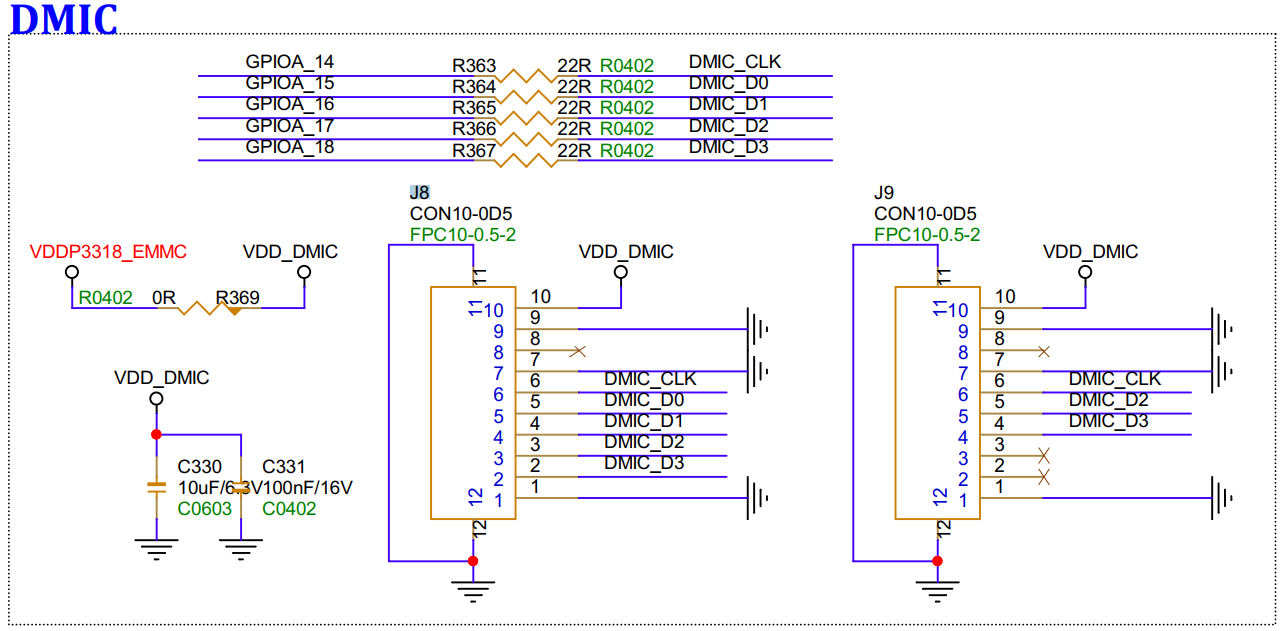

2.2.27 DMIC(J8/J9)¶
J8为4Ch DMIC，最多支持8颗DMIC；J9为2Ch DMIC，最多支持4颗DMIC；J8和J9存在复用关系，D2/D3不可以同时使用，J9使用D2/D3之后，J8只能接D0/D1 2ch。

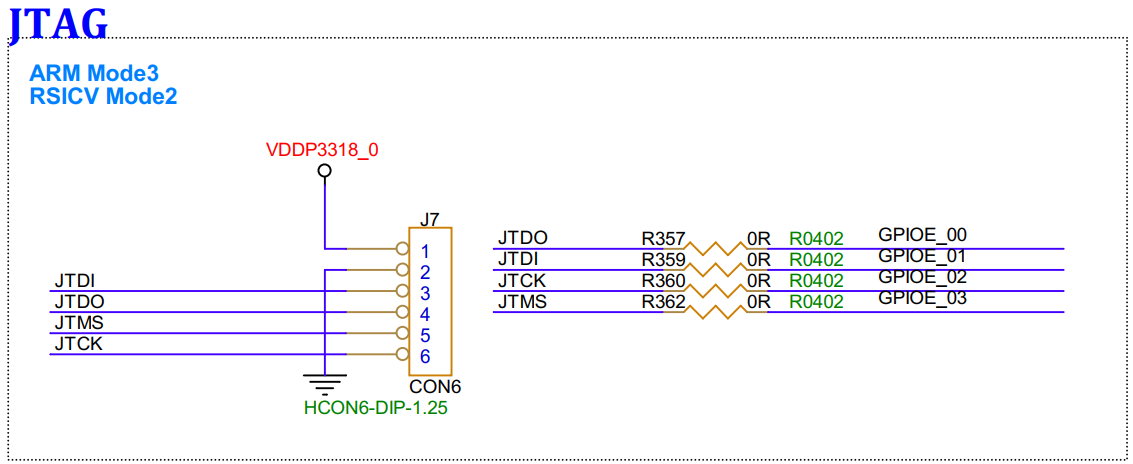

2.2.28 JTAG Mode3（J7）¶
可以通过配置切换成ARM mode3或者是RSICV Mode2，对ARM或者RSICV进行debug

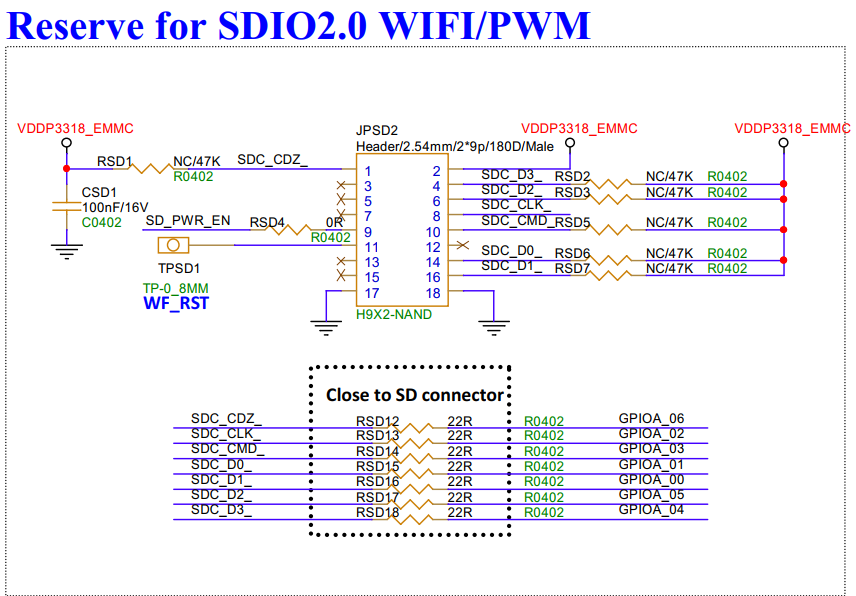

2.2.29 SDIO（JPSD2）¶
预留SDIO接口，可以做子板接SDIO WIFI或者是其它SDIO设备；该接口和SD卡座存在复用关系，不可以同时使用；接1.8V SDIO设备可以和eMMC共用，接3.3V设备时和SD卡座一样，详见SD卡座使用说明；也可以用以验证PWM。

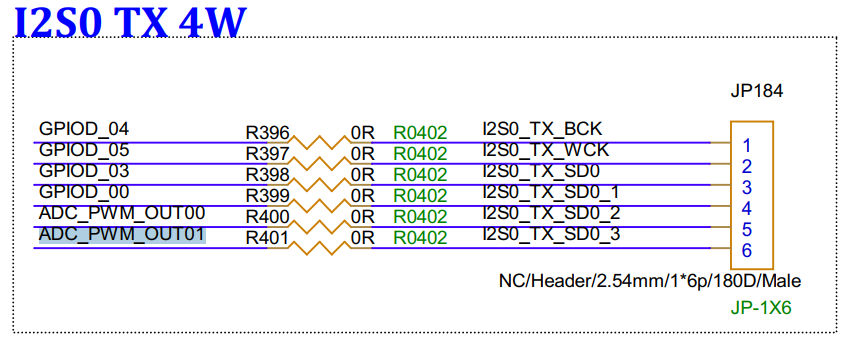

2.2.30 I2S0(JP184)¶
预留I2S0接口，可以做4data TX，也可以配置成TDM mode。

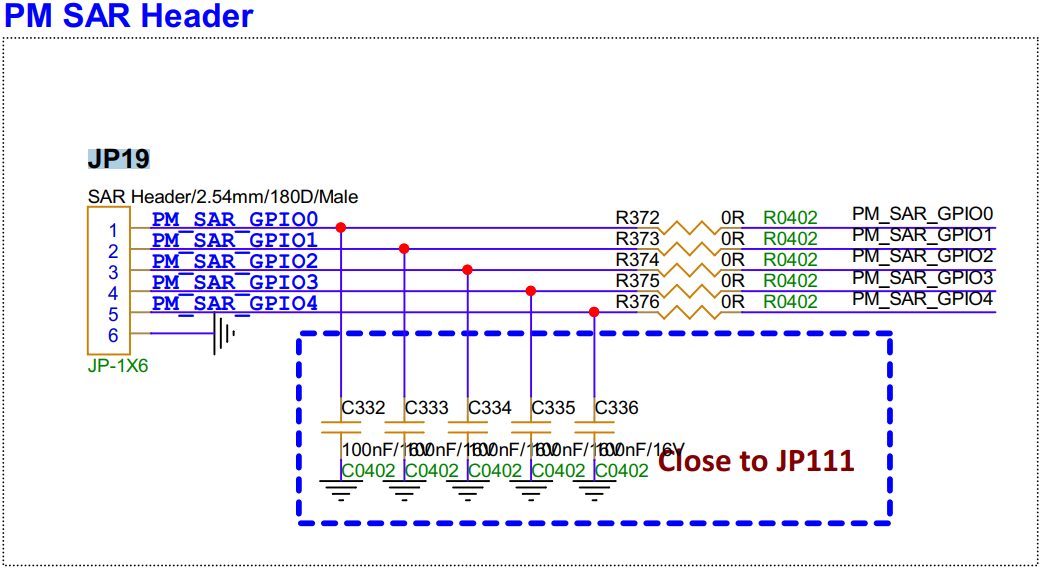

2.2.31 PM SAR（JP19）¶
预留PM_SAR_GPIO口用于SAR口验证，PM_SAR_GPIO0用于外围5V使能控制，使用时请注意。

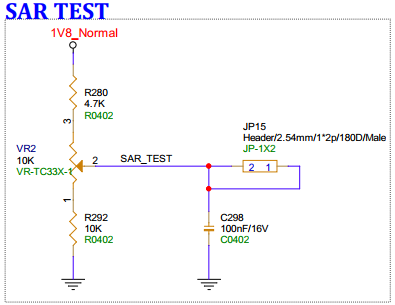

2.2.32 SAR TEST(JP15)¶
板子有预留滑动变阻器用作SAR口测试，可以通过JP15拉到其它SAR口作验证，通过调整VR2来调整电压。

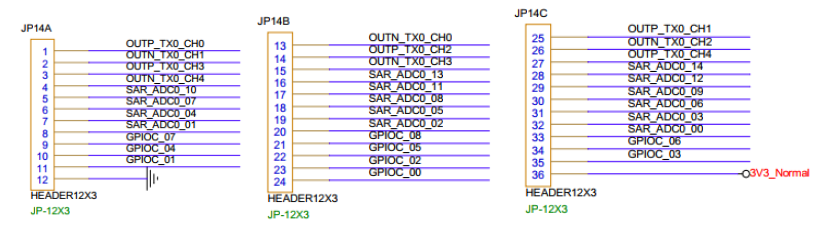

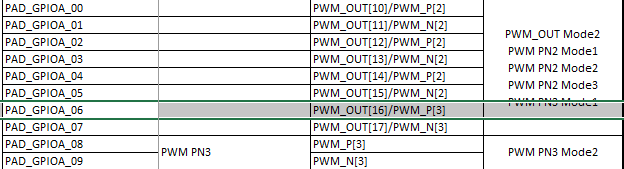

2.2.33 PWM/SAR TEST(JP14)¶
预留JP14用作PWM或者SAR测试，部分IO与TTL和MIPI屏存在复用关系，使用请注意。

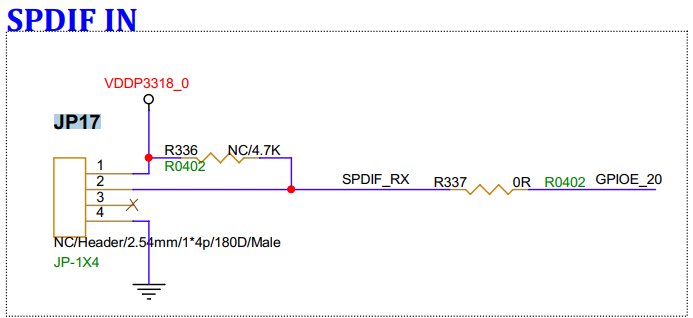

2.2.34 SPDIF RX（JP17）¶
SPDIF IN Mode4，可以做子板接SPDIF接收座或者直接接SPDIF电信号。

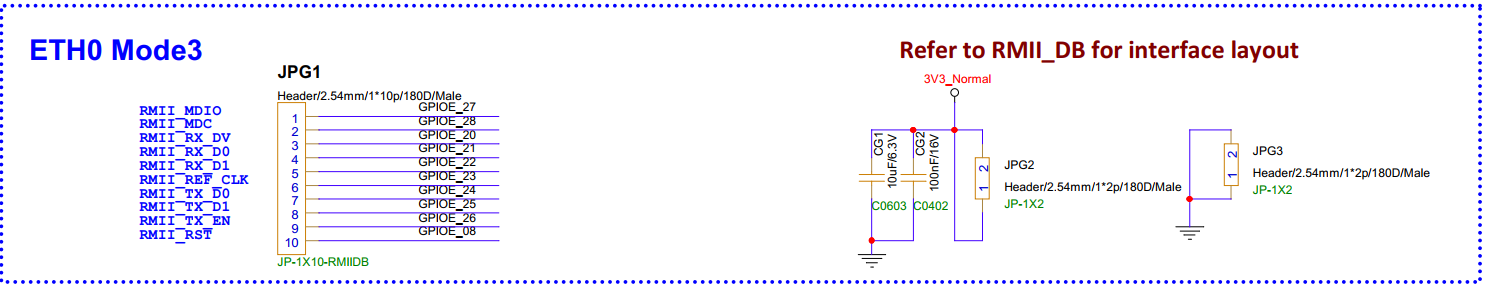

2.2.35 RMII0 Mode3(JPG1)¶
预留RMII接口，可以配合JPG2和JPG3做转板接其它ePHY，注意不可以与原有的ETH口共用。

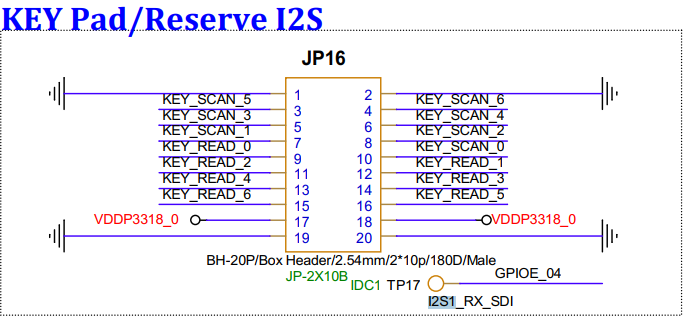

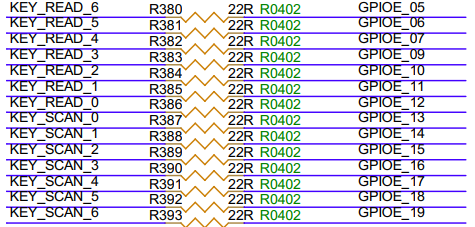

2.2.36 KEY PAD（JP16）¶

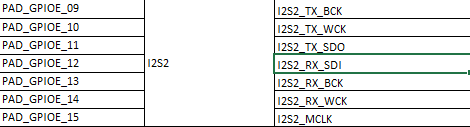

预留KEY PAD接口，可以做转板接矩阵键盘，也可以接I2S；注意接矩阵键盘时不可以和IR以及ETH共用
