RISCV_ADCLP使用参考

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	09/06/2024
1.1	完善硬件功能和FAQ描述	04/14/2025
1.2	增加通道模式的说明	06/13/2025

1. 概述¶

逐次逼近型模数转换器（Successive Approximation ADC）采用的是一种反馈比较型电路结构。实现方式简要概述为：取一个数字量加到DAC上，可得到一个对应的输出模拟电压，将这个模拟电压和输入的模拟电压信号相比较，如果两者不相等，则调整所取的数字量，直到两个模拟电压相等为止，最后所取的这个数字量就是所求的转换结果。

2. 关键字说明¶

ADCLP

Analog-to-digital converter Low Precision，低精度(10bit)模数转换器
ADCMP

Analog-to-digital converter Medium Precision，中精度(12bit)模数转换器
upper/lower bound

ADCLP可设置外部输入电压数字量的上下限，超出范围则触发中断
基准电压

用于模数转换计算时使用的参考电压，也是最大量程，若基准电压设定为1.8v，当外部输入电压>=1.8v时，数字量达到最大值1023

3. 功能描述¶

3.1. 硬件功能说明¶

SAR ADCLP共计5个Channel可支持外部输入电压的模数转换
采样精度为10bit，因此获取到的寄存器数值范围在0~0x3ff之间
支持两个档位的基准电压(即满量程)切换，分别为1.8V和1.0V
采样频率 = 12Mhz / 104 = 115384hz（相当于硬件上每点的采样间隔为8667ns）
通道模式可选择1 channel / 4 channel / 8 channel / 9 channel，不同模式决定了数据更新的时间间隔，如果选用1 channel模式，说明硬件只启用了1个通道，ADC数据更新的时间间隔为8667ns，如果选用4 channel模式，ADC数据更新的时间间隔为(8667ns * 4)
支持外部输入电压的阈值设定，当电压超出阈值范围后，会触发中断，硬件中断的响应时间(不包含软件处理时间)会受到ADC数据更新的时间间隔影响，如果选用1 channel模式，硬件中断的响应时间至少大于8667ns，如果选用4 channel模式，硬件中断的响应时间至少大于(8667ns * 4)

3.2. 计算说明¶

SAR ADCLP的主要功能是将模拟信号转换为相应的数字信号，即可以将输入电压转换为数字量存储于寄存器中，通过公式计算出输入电压，

计算公式：电压 = （寄存器数值 / 满量程）* 基准电压

即如果读到的数值是0x1D2，可得电压为0x1D2/0x3FF *1.8=0.82v左右

4. 硬件连接介绍¶

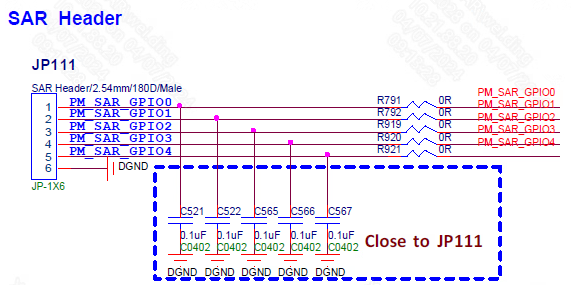

如下图，可将外部电压接入引脚PM_SAR_GPIO0~PM_SAR_GPIO4

5. RTOS用法介绍¶

5.1. DRIVER PATH¶

sc/driver/sysdriver/saradc/os/adclp_os.h
sc/driver/sysdriver/saradc/drv/pub/drv_adclp.h
sc/driver/sysdriver/saradc/drv/src/drv_adclp.c
sc/driver/sysdriver/saradc/drv/src/drv_adclp_test.c
sc/driver/sysdriver/saradc/hal/chipname/src/hal_adclp.c
sc/driver/sysdriver/saradc/hal/chipname/inc/hal_adclp.h
sc/driver/sysdriver/saradc/hal/chipname/inc/hal_adclp_cfg.h

5.2. CONFIG配置¶

config文件位于mak/options_chipname_riscv_isw.mak，使能CONFIG_SARADC_SUPPORT

# Feature_Name = [DRV] SARADC driver support
# Description = SARADC driver support
# Option_Selection = TRUE, FALSE
CONFIG_SARADC_SUPPORT = TRUE

5.3. SYSDESC配置¶

chipname_xxx.sys文件位于sc/driver/sysdriver/sysdesc/hal/chipname/pub

<adclp0>
    [reg_u32] 0x2002800;
    [interrupts_u32] INT_PM_IRQ_SAR_KP;
    [camclk_u16] CAMCLK_sar;
    [interrupts_en_u8] 1;
    [ref_vol_u32] 1800;
    [upper_bound_u16] 0x3FF;
    [lower_bound_u16] 0;
    [status_u8] 0;

属性	描述	设定值	备注
reg_u32	设定adclp bank地址	0x2002800	禁止修改
interrupts_u32	设定硬件中断号	INT_PM_IRQ_SAR_KP	禁止修改
camclk_u16	设定时钟源	CAMCLK_sar	禁止修改
interrupts_en_u8	使能中断	1：enable， 2：disable	可根据需要修改
ref_vol_u32	设定基准电压档位	以mv为单位，支持1800mv和1000mv	可根据需要修改
upper_bound_u16	设定阈值上限电压	0~0x3FF，使能中断有效	可根据需要修改
lower_bound_u16	设定阈值下限电压	0~0x3FF，使能中断有效	可根据需要修改
status_u8	是否adclp使能驱动	1：enable， 2：disable	可根据需要修改

adclp使能的通道数量决定硬件的通道模式：

仅使能任意一个通道时，硬件使用1 channel模式
使能多个通道时，节点名称"adclpX"中X的最大值 < 4，硬件使用4 channel模式
使能多个通道时，节点名称"adclpX"中X的最大值 >= 4，硬件使用8 channel模式

5.4. PADMUX设定¶

SAR-ADCLP无需进行padmux的配置，PIN脚默认配置为ADC采样功能

5.5. Sample Code¶

demo源码位于sc/driver/sysdriver/saradc/drv/src/drv_adclp_test.c

#define ADC_CHANNEL_NUM 8
static adclp_cb_t cb_t[ADC_CHANNEL_NUM]       = {0};
static u8         adclp_init[ADC_CHANNEL_NUM] = {0};

/* 回调函数，当电压超出阈值范围后该函数会被调用 */
int adclp_get_data(u8 channel)
{
    u16 data;

    drv_adclp_get_data(channel, &data);
    cliPrintf("adclp%hhu data[%hu] exceeding bound\n", channel, data);

    return 0;
}

static int adclp_test(CLI_t *cli, char *p)
{
    u8    i;
    int   ret;
    char *cmd;
    u16   data;
    u8    argc;
    u32   channel;

    argc = CliTokenCount(cli);
    if (argc < 1)
        goto adclp_help_exit;

    cmd = CliTokenPop(cli);
    if (strcmp(cmd, "init") == 0)
    {
        argc = CliTokenCount(cli);
        if (argc != 1)
            goto adclp_help_exit;

        if (CliTokenPopNum(cli, &channel, 0) != eCLI_PARSE_OK)
            goto adclp_help_exit;

        if (channel >= ADC_CHANNEL_NUM)
        {
            cliPrintf("channel[%hhu] not supported\n", (u8)channel);
            goto adclp_help_exit;
        }

        if (adclp_init[channel])
        {
            cliPrintf("channel[%hhu] already init\n", (u8)channel);
            return eCLI_PARSE_OK;
        }

        //注册回调函数
        cb_t[channel] = adclp_get_data;
        ret           = drv_adclp_register_callback(channel, cb_t[channel]);
        if (ret)
            return -eCLI_PARSE_INVALID_PARAMETER;

        //设定阈值
        ret = drv_adclp_set_bound((u8)channel, 600, 400);
        if (ret)
            return -eCLI_PARSE_INVALID_PARAMETER;

        adclp_init[channel] = 1;
    }
    else if (strcmp(cmd, "single") == 0)
    {
        argc = CliTokenCount(cli);
        if (argc != 1)
            goto adclp_help_exit;

        if (CliTokenPopNum(cli, &channel, 0) != eCLI_PARSE_OK)
            goto adclp_help_exit;

        if (!adclp_init[channel])
        {
            cliPrintf("channel[%hhu] must init first\n", (u8)channel);
            return eCLI_PARSE_OK;
        }

        //获取单个通道的电压数字量
        ret = drv_adclp_get_data((u8)channel, &data);
        if (ret)
            return -eCLI_PARSE_INVALID_PARAMETER;
        cliPrintf("channel[%hhu] data is[%hu]\n", (u8)channel, data);
    }
    else if (strcmp(cmd, "scan") == 0)
    {
        for (i = 0; i < ADC_CHANNEL_NUM; i++)
        {
            channel = i;
            ret     = drv_adclp_get_data((u8)channel, &data);
            if (ret)
                return -eCLI_PARSE_INVALID_PARAMETER;
            cliPrintf("channel[%hhu] data is[%hu]\n", (u8)channel, data);
        }
    }
    else
    {
    adclp_help_exit:
        cliPrintf("command format : adclp init   [channel]\n");
        cliPrintf("command format : adclp single [channel]\n");
        cliPrintf("command format : adclp scan\n");
        return -eCLI_PARSE_INVALID_PARAMETER;
    }

    return eCLI_PARSE_OK;
}

6. API参考¶

API可参考头文件sc/driver/sysdriver/saradc/drv/pub/drv_adclp.h

enum adclp_vdd_type
{
    ADCLP_VDD_CPU = 0,
    ADCLP_VDD_DLA,
    ADCLP_VDD_MIU,
    ADCLP_VDD_CORE,
    ADCLP_VDD_NODIE,
    ADCLP_VSS,
};

typedef int (*adclp_cb_t)(u8 channel);

int drv_adclp_enable(u8 channel, u8 enable);
int drv_adclp_get_data(u8 channel, u16 *data);
int drv_adclp_set_bound(u8 channel, u16 upper_bound, u16 lower_bound);
int drv_adclp_vdd_data(u8 channel, u16 *data, enum adclp_vdd_type type);
int drv_adclp_register_callback(u8 channel, adclp_cb_t cb_t);
int drv_adclp_unregister_callback(u8 channel, adclp_cb_t cb_t);

6.1. drv_adclp_set_bound¶

目的

设定指定通道的阈值

语法

int drv_adclp_set_bound(u8 channel, u16 upper_bound, u16 lower_bound)

参数

参数名称描述

channel 采样通道

upper_bound 阈值上限

lower_bound 阈值下限
返回值

返回值描述

0 设定成功

-4 通道不支持

6.2. drv_adclp_get_data¶

目的

获取指定通道的外部输入电压数字量

语法

int drv_adclp_get_data(u8 channel, u16 *data)

参数

参数名称描述

channel 采样通道

data 电压数字量
返回值

返回值描述

0 采样成功

-4 通道不支持

6.3. drv_adclp_register_callback¶

目的

注册指定通道的回调函数(同一通道支持注册多个回调函数)，当采样结果超出阈值后可在回调函数里作出相应的处理

语法

int drv_adclp_register_callback(u8 channel, adclp_cb_t cb_t)

参数

参数名称描述

channel 采样通道

cb_t 函数指针
返回值

返回值描述

0 注册成功

-6 注册失败

6.4. drv_adclp_unregister_callback¶

目的

释放指定通道的回调函数和注册时申请的内存

语法

int drv_adclp_unregister_callback(u8 channel, adclp_cb_t cb_t)

参数

参数名称描述

channel 采样通道

cb_t 函数指针
返回值

返回值描述

0 取消注册成功

-6 取消注册失败

6.5. drv_adclp_enable¶

目的

使能指定通道的采样功能

语法

int drv_adclp_enable(u8 channel, u8 enable);

参数

参数名称描述

channel 采样通道

enable 使能与否
返回值

返回值描述

0 成功

-4 通道不支持

6.6. drv_adclp_vdd_data¶

目的

获取特殊通道的adc code，无需外接输入电压，adc code值取决于adclp_vdd_type传入的类型

语法

int drv_adclp_vdd_data(u8 channel, u16 *data, enum adclp_vdd_type type)

参数

参数名称描述

channel 此处指定使用8

data 电压数字量

type 枚举，可选择VDD_CORE,VDD_CPU,VDD_DLA等
返回值

返回值描述

0 设定成功

-4 通道不支持

7. FAQ¶

Q1：SAR ADCLP接口不存在

检查sysdesc adclp节点的status是否为1
检查config是否配置，详见[5.2 CONFIG配置]

Q2：外部输入电压变化，SAR ADCLP采样数据没有变化

当PIN脚处于GPIO MODE时，采样数据不会变化，可读取寄存器的数值判断PIN脚是否被切为GPIO MODE：

0x14 0x11 BIT0-BIT5:
BIT0~BIT5的每个BIT对应一个通道，当value=0时，该通道PIN脚处于GPIO MODE，当value=1时，该通道PIN脚处于ADC MODE，比如BIT0=0时，通道0处于GPIO MODE，BIT1=1时，通道1处于ADC MODE

0x14 0x11 BIT8-BIT13:
BIT8~BIT13的每个BIT对应一个通道，前提条件是PIN脚已处于GPIO MODE，当value=0时，PIN脚切换为output，当value=1时，PIN脚切换为input

0x14 0x12 BIT0-BIT5:
BIT0~BIT5的每个BIT对应一个通道，前提条件是PIN脚已处于GPIO MODE并且设定为ouput，当value=0时，该通道PIN脚切换为低电平，当value=1时，该通道PIN脚切换为高电平

例如：riu_r 0x14 0x11
返回值：0x3F3F -> 全部通道为ADC MODE
返回值：0x3E3E -> 通道0为GPIO MODE，其余通道为ADC MODE
返回值：0x0000 -> 全部通道为GPIO MODE且切换为output

当PIN脚寄存器设定非GPIO MODE时，采样数据仍然没有变化，可将PIN脚设为GPIO MODE并进行output high/low的试验，如果PIN脚电平无法拉高拉低则可判断为硬件问题

Q3：第一次或者前几次采样数据与实际输入电压偏差大

此问题大概率与采样时机有关，可通过操作GPIO作为触发源，获取每次采样时元件的电压情况，

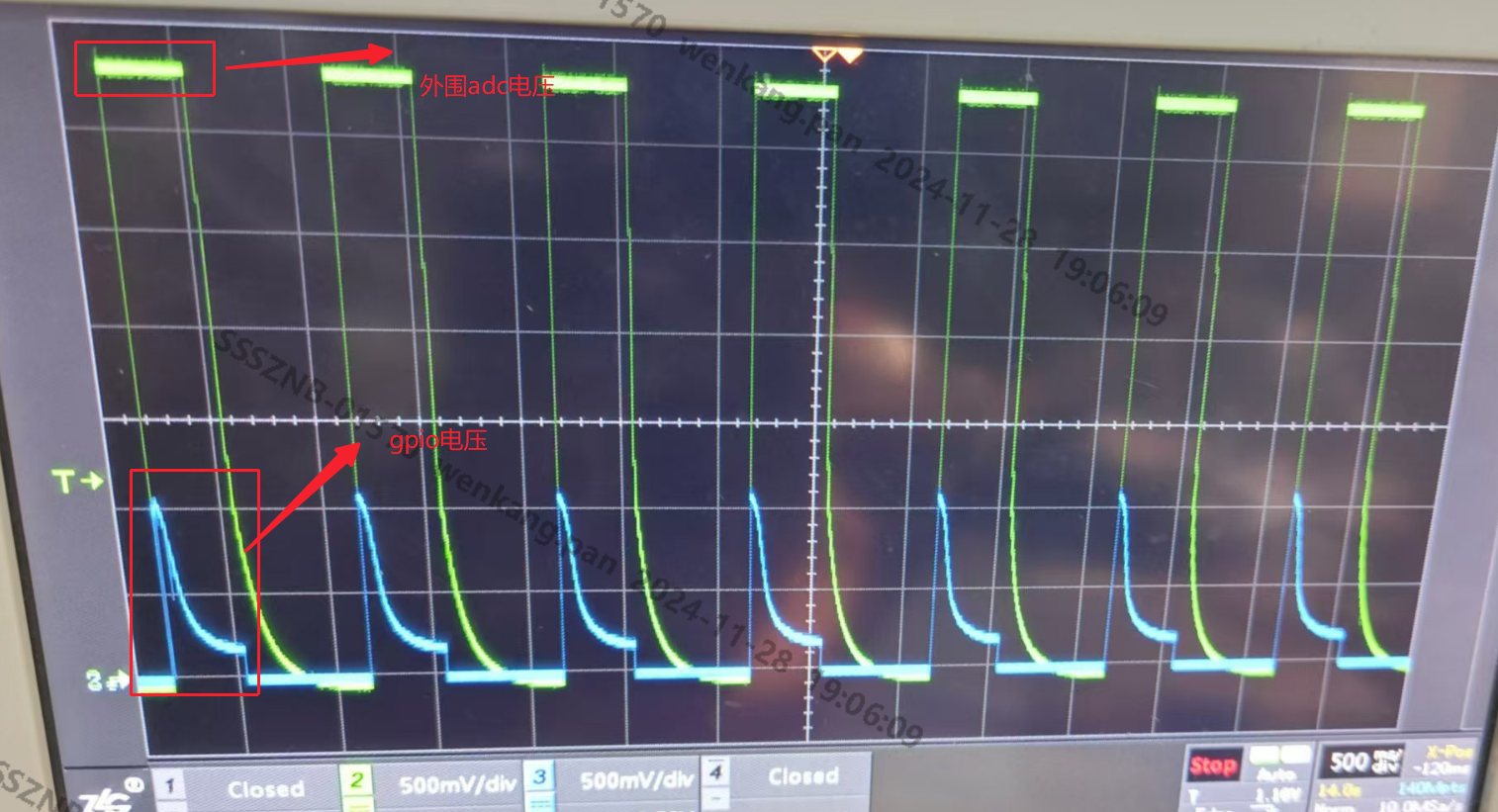

如下图所示，触发ADC采样前，GPIO从高电平切换为低电平，ADC采样时机刚好处于电压的下降过程，并不是在电压稳定时去采样，因此被判定为采样异常，此时需要等元件稳定时再去采样
