开发环境搭建

---

修订记录

版本	描述	日期
1.0	Initial release	04/16/2024

---

1. 开发环境

1.1. 开发环境说明

由于嵌入式单板的资源有限，不能在单板上运行开发和调试工具，通常需要交叉编译调试的方式进行开发和调试，即“宿主机＋目标板”的形式。一般情况下宿主机和目标板的处理器架构不相同。宿主机需要建立适合于目标板的交叉编译环境。程序在宿主机上经过“编译－连接－定位”得到可执行文件。将可执行文件烧写到目标板中，然后在目标板上运行，下面以一种典型的开发环境为例进行说明。

开发环境通常包括 Linux服务器、Windows工作台和EVB（目标板），三者处于同一个网络中，如图1-1所示

目标板上的Bootloader（IPL+uboot）启动后，目标板中的操作信息通过串口输出到宿主机上显示。在宿主机上的控制台中输入命令，可以控制目标机。

在Linux服务器上建立交叉编译环境，Windows 工作台通过串口与EVB 单板连接，开发人员可以在Windows工作台中进行程序开发或者远程登录到Linux服务器进行程序开发。各部分具体软件介绍如表1-1所示。

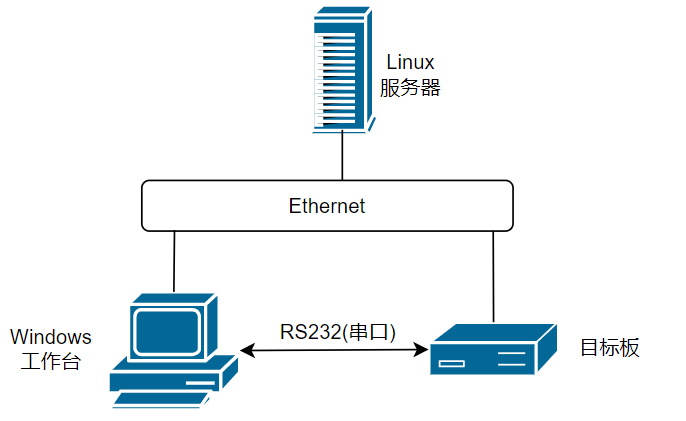

图1-1 嵌入式开发图示

表1-1 开发环境部分软件描述

操作平台	操作系统	软件描述
Windows工作台	Windows XP/7/10	putty（或Xshell/SecureCRT等）、tftp服务器（tftpd32）、SStar ISP工具（Flash_Tool_xxx.exe）
Linux服务器	Ubuntu或CentOS。建议使用Ubuntu 18.04及以上版本的完全安装。	NFS、telnetd、samba、vim、arm 交叉编译环境（Gcc 版本11.1.0）等。其他应用软件根据具体开发需要而定，通常系统都已默认安装，只要适当配置即可。
EVB	SStar Linux	Linux内核基于Linux标准内核5.10.117版包移植开发，跟文件系统基于busybox 1.20.2版本制作而成。含telnetd等Linux常用命令。

1.2. 搭建开发环境

推荐用户使用64 位Linux 服务器，本开发包在32 位Linux 服务器、较老版本的Linux服务器、偏冷门的Linux 服务器上可能存在未知的兼容性问题。 推荐的硬件配置如下：

• CPU Intel(R) Xeon(R) CPU E5-2450 0 @ 2.10GHz 或更好CPU
• DDR: >= 16GB
• Hard disk >= 600GB
• Gigabit Ethernet
• OS: Ubuntu 18.04 64bit

或者 使用相同配置的虚拟机。

1.2.1 发布包使用的Linux Server 版本

cat /proc/version

Linux version 4.15.0-112-generic (buildd@lcy01-amd64-027) (gcc version 7.5.0 (Ubuntu 7.5.0-3ubuntu1~18.04)) #113-Ubuntu SMP Thu Jul 9 23:41:39 UTC 2020

lsb_release -a

LSB Version: core-9.20170808ubuntu1-noarch:printing-9.20170808ubuntu1-noarch:security-9.20170808ubuntu1-noarch
Distributor ID: Ubuntu
Description: Ubuntu 18.04.5 LTS
Release: 18.04
Codename: bionic

1.2.2. 网络环境搭建

请用户自行配置，并安装nfs、samba、ssh等网络组件。

1.2.3. 软件包安装

sudo apt-get install libc6-dev-i386 lib32z1 lib32ncurses5 libuuid1 cmake libncurses5-dev libncursesw5-dev bc xz-utils automake libtool libevdev-dev pkg-config mtd-utils android-tools-fsutils bison flex libssl-dev libmpc-dev squashfs-tools gawk

1.2.4. 安装交叉编译工具链

发布包提供了工具链：

gcc-10.2.1-20250126-linaro-glibc-x86_64_aarch64-linux-gnu.tar.xz

gcc-10.2.1-20250126-linaro-glibc-x86_64_arm-linux-gnueabihf.tar.xz

arm-unknown-linux-gcc-12.4.0-uclibc-1.0.46-gnueabihf.tar.xz

aarch64-unknown-linux-gcc-12.4.0-glibc-2.37-gnu.tar.xz

arm-unknown-linux-gcc-12.4.0-glibc-2.37-gnueabihf.tar.xz

安装步骤如下：

step1. 新建工具目录：

sudo mkdir -p /tools/toolchain 或者 sudo mkdir -p /opt/sstar（本文以/tools/toolchain为例）

step2. 解压安装：

sudo tar -xvf ./gcc-10.2.1-20250126-linaro-glibc-x86_64_aarch64-linux-gnu.tar.xz -C /tools/toolchain
sudo tar -xvf ./gcc-10.2.1-20250126-linaro-glibc-x86_64_arm-linux-gnueabihf.tar.xz -C /tools/toolchain
sudo tar -xvf ./arm-unknown-linux-gcc-12.4.0-uclibc-1.0.46-gnueabihf.tar.xz -C /tools/toolchain
sudo tar -xvf ./aarch64-unknown-linux-gcc-12.4.0-glibc-2.37-gnu.tar.xz -C /tools/toolchain
sudo tar -xvf ./arm-unknown-linux-gcc-12.4.0-glibc-2.37-gnueabihf.tar.xz -C /tools/toolchain

step3. 可直接在每次编译时export 或 直接添加到/etc/profile、~/.bashrc等启动脚本位置

例：export PATH=${PATH}:/tools/toolchain/gcc-10.2.1-20250126-linaro-glibc-x86_64_aarch64-linux-gnu/bin

1.3. 其他配置

1.3.1. 默认shell配置

编译脚本默认使用的是bash，要求系统的默认shell为bash，可通过ls -la /bin/sh命令来确认。以最常用的Ubuntu为例，高版本的Ubuntu默认shell为dash，修改方式如下：

# ls -la /bin/sh
lrwxrwxrwx 1 root root 4 Jun 15 08:49 /bin/sh -> dash

# sudo dpkg-reconfigure dash
#在弹出的界面选择<NO>

# ls -la /bin/sh
lrwxrwxrwx 1 root root 4 Jun 15 08:49 /bin/sh -> bash

1.3.2. 设置默认python版本为python2.x

python2与python3的语义有差别，SDK编译脚本使用的是python2的语义，因此需要将系统默认python版本设置为python2.x，修改方式请参考网络上的相关文档，比如使用update-alternatives工具来配置。

注意：mksquashfs ubuntu自带有，若没有，再根据提示安装即可。

如果使用低版本的Ubuntu，如在Ubuntu 16.04上建议进行更新源的操作，具体操作请参考网络上的相关文档，若不更新可能会导致后续的编译错误。

---

2. 编译

以本芯片支持的SPI NAND/NOR/EMMC启动方式为例。各种启动方式在SDK中通过不同的配置文件来实现，并且脚本打包成可烧录的image。

2.1. glibc Toolchain配置

如果有开riscv linux编译，需要配置riscv的toolchain

ARM32(Kernel5.1):
export PATH=/tools/toolchain/riscv_gcc/bin/:/tools/toolchain/gcc-10.2.1-20250126-linaro-glibc-x86_64_arm-linux-gnueabihf/bin:$PATH
export CROSS_COMPILE=arm-linux-gnueabihf-
export ARCH=arm

ARM64(Kernel5.1):
export PATH=/tools/toolchain/riscv_gcc/bin/:/tools/toolchain/gcc-10.2.1-20250126-linaro-glibc-x86_64_aarch64-linux-gnu/bin:$PATH
export CROSS_COMPILE=aarch64-linux-gnu-
export ARCH=arm64

ARM32(Kernel6.1):
export PATH=/tools/toolchain/riscv_gcc/bin/:/tools/toolchain/arm-unknown-linux-gcc-12.4.0-uclibc-1.0.46-gnueabihf/bin:$PATH
export CROSS_COMPILE=arm-unknown-linux-uclibcgnueabihf-12.4.0-
export ARCH=arm

ARM32(Kernel6.1):
export PATH=/tools/toolchain/riscv_gcc/bin/:/tools/toolchain/arm-unknown-linux-gcc-12.4.0-glibc-2.37-gnueabihf/bin:$PATH
export CROSS_COMPILE=arm-unknown-linux-gnueabihf-12.4.0-
export ARCH=arm

ARM64(Kernel6.1):
export PATH=/tools/toolchain/riscv_gcc/bin/:/tools/toolchain/aarch64-unknown-linux-gcc-12.4.0-glibc-2.37-gnu/bin:$PATH
export CROSS_COMPILE=aarch64-unknown-linux-gnu-12.4.0-
export ARCH=arm64

2.2. 解压SDK

tar zxvf project-xxx.tar.gz
tar zxvf boot-xxx.tar.gz
tar zxvf kernel-xxx.tar.gz
tar zxvf sdk-xxx.tar.gz
tar zxvf optee-xxx.tar.gz

boot-xxx.tar.gz: Uboot源码

kernel-xxx.tar.gz: kernel源码

project-xxx.tar.gz:编译制作image的部分，包含非开源部分的lib/ko，以及对外api头文件参考

sdk-xxx.tar.gz:测试Demo/应用打包框架部分

optee-xxx.tar.gz:optee源码（并非每个项目都有，视实际项目支持情况）

2.3. project编译

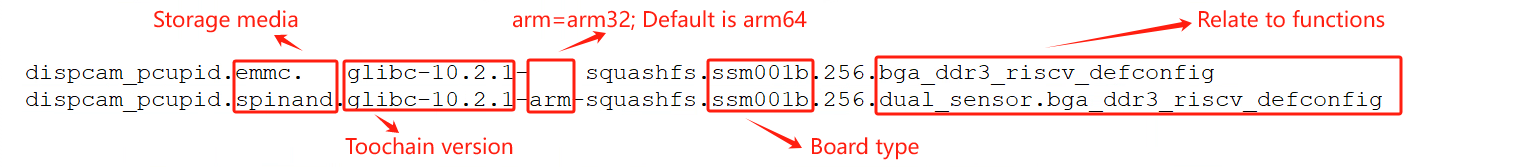

2.3.1 Deconfig重要字段说明

公版deconfig是针对公版的EVB board (SSM) / Demo board (SSZ) 硬件，客户端实际的板子请根据实际差异做好适配

2.3.2 编译选项说明

进入前面解压出来的project目录：cd project/

a、根据Boot_Type选择对应的config

其中glibc-10.2.1-arm/glibc-12.4.0-arm/uclibc-12.4.0-arm为32bit Linux toolchain，glibc-10.2.1/glibc-12.4.0为64bit Linux toolchain

Kernel 5.1的project参考Defconfig：

Chip	Packaging_Flash_Mem	Defconfig
SSU9383CM/SSD2353	BGA14_EMMC_ExDDR_ARM64	dispcam_pcupid.emmc.glibc-10.2.1-squashfs.ssz001a.1024.dual_sensor.bga_ddr4_riscv_defconfig
SSU9383CM/SSD2353	BGA14_NAND_ExDDR_ARM64	dispcam_pcupid.emmc.glibc-10.2.1-squashfs.ssm001a.1024.dual_sensor.ab.bga_ddr4_riscv_defconfig
SSU9383CM/SSD2353	BGA14_NAND_ExDDR_ARM64	dispcam_pcupid.spinand.glibc-10.2.1-squashfs.ssm001a.1024.bga_ddr4_riscv_defconfig
SSU9383CM/SSD2353	BGA14_NAND_ExDDR_ARM32	dispcam_pcupid.spinand.glibc-10.2.1-arm-squashfs.ssm001a.1024.bga_ddr4_optee_defconfig
SSU9353Q	BGA12_EMMC_InDDR_ARM64	dispcam_pcupid.emmc.glibc-10.2.1-squashfs.ssm001b.256.bga_ddr3_riscv_defconfig
SSU9353Q	BGA12_NAND_InDDR_ARM64	dispcam_pcupid.spinand.glibc-10.2.1-squashfs.ssm001b.256.dual_sensor.bga_ddr3_riscv_defconfig
SSU9353Q	BGA12_NAND_InDDR_ARM32	dispcam_pcupid.spinand.glibc-10.2.1-arm-squashfs.ssm001b.256.dual_sensor.bga_ddr3_riscv_defconfig

Kernel 6.1的project参考Defconfig：

Chip	Packaging_Flash_Mem	Defconfig
SSU9383CM/SSD2353	BGA14_NAND_ExDDR_ARM64	dispcam_pcupid.emmc.glibc-12.4.0-squashfs.ssz001a.1024.dual_sensor.bga_ddr4_riscv_defconfig
SSU9383CM/SSD2353	BGA14_EMMC_ExDDR_ARM32	dispcam_pcupid.emmc.glibc-12.4.0-arm-squashfs.ssz001a.1024.dual_sensor.bga_ddr4_riscv_defconfig
SSD2351D	QFN128_NAND_InDDR_ARM32	dispcam_pcupid.emmc.glibc-12.4.0-arm-squashfs.ssm001c.128.qfn128_ddr3_defconfig
SSD2351D	QFN128_NAND_InDDR_ARM32	dispcam_pcupid.spinand.uclibc-12.4.0-arm-squashfs.ssm001c.128.voip.qfn128_ddr3_defconfig
SSD2351D	QFN128_NAND_InDDR_ARM32	dispcam_pcupid.spinand.glibc-12.4.0-arm-squashfs.ssm001c.128.voip.qfn128_ddr3_defconfig
SSD2351D	QFN128_NAND_InDDR_ARM32	dispcam_pcupid.spinand.glibc-12.4.0-arm-squashfs.ssm001c.128.voip.qfn128_ddr3_optee_defconfig
SSD2351D	QFN128_NAND_InDDR_ARM32	dispcam_pcupid.spinand.glibc-12.4.0-arm-squashfs.ssz001c.128.voip.qfn128_ddr3_defconfig

b、clean并编译

make clean;make image -j8

c、例如：选择Emmc Flash的情况下则执行以下命令全编即可

make dispcam_pcupid.emmc.glibc-10.2.1-squashfs.ssm001a.1024.dual_sensor.bga_ddr4_riscv_defconfig
make clean;make image -j8;

编译完成后生成的images在project/image/output/images，默认生成的images是用于TFTP烧录，烧录方法请参考《软件烧录说明》第2.3. Tftp烧录（网口烧录）章节。

若要生成USB升级档，继续在当前目录执行以下命令

./image/makefiletools/script/make_usb_factory_sigmastar.sh -f

命令执行完会在project/image/output/images生成SstarUsbImage_xxxx(date).bin，烧录方式请参考《软件烧录说明》第2.1. USB Device烧录章节。

注意:

• 首次编译请务必在project下执行make clean;make image -j8命令完整编译（包含整编boot/kernel）

• 为增加调试效率，除首次编译外，后续debug可以直接在project下编译对应修改模块然后重新快速打包即可，例如：

  仅编译kernel：make linux-kernel_clean;make linux-kernel -j8

  仅编译boot： make boot_clean;make boot -j8

  仅快速打包sdk image：make image-fast-nocheck -j8

---

2.4. boot编译

project下SDK编译已经添加boot编译选项，因此建议boot修改之后，直接在project下编译使用make boot编译boot，编译后不需要手动release到project下的路径，直接重新打包project即可。

2.5. kernel编译

project下SDK编译已经添加kernel编译选项，因此建议kernel修改之后，直接在project下编译使用make linux-kernel编译kernel，编译后不需要手动release到project下的路径，直接重新打包project即可。

3. FAQ

3.1. boot单独编译

解压boot-xxx.tar.gz后进入boot目录：cd boot/

a、根据Flash_Type选择对应的config

Boot Type	Other	System	Defconfig
SPI_NAND	BGA14	64bit	pcupid_ssm001a_s01a_spinand_arm64_defconfig
EMMC	BGA14	64bit	pcupid_ssm001a_s01a_emmc_arm64_defconfig
SPI_NOR	BGA14	64bit	pcupid_ssm001a_s01a_arm64_defconfig
SPI_NAND	BGA12	64bit	pcupid_ssm001b_s01a_spinand_arm64_defconfig
SPI_NOR	BGA12	64bit	pcupid_ssm001b_s01a_arm64_defconfig
EMMC	BGA12	64bit	pcupid_ssm001b_s01a_emmc_arm64_defconfig
SPI_NAND	QFN128	64bit	pcupid_ssm001c_s01a_spinand_arm64_defconfig
EMMC	QFN128	64bit	pcupid_ssm001c_s01a_emmc_arm64_defconfig
SPI_NOR	QFN128	64bit	pcupid_ssm001c_s01a_arm64_defconfig
SPI_NAND	QFN128	32bit	pcupid_ssm001c_s01a_spinand_defconfig
EMMC	QFN128	32bit	pcupid_ssm001c_s01a_emmc_defconfig
SPI_NOR	QFN128	32bit	pcupid_ssm001c_s01a_defconfig

b、clean并编译 make clean;make -j8

c、例如：选择Nand Flash的情况下则执行以下命令编译boot即可

make pcupid_ssm001a_s01a_spinand_arm64_defconfig;
make clean;make -j8;

编译生成的文件在/boot当前目录下。

注意：在boot目录下单独编译需要先将生成image手动release到project对应目录之后打包才行

Nand Flash	Nor Flash	Emmc
u-boot_spinand.xz.img.bin	u-boot.xz.img.bin	u-boot_emmc.xz.img.bin
project/board/uboot/u-boot.xz.img.bin	project/board/uboot/u-boot.xz.img.bin	project/board/uboot/u-boot.xz.img.bin

---

3.2. kernel单独编译

解压kernel-xxx.tar.gz后进入kernel目录：cd kernel/

a、根据Flash_Type选择对应的config

Chip	Packaging	Memory	Flash Type	Toolchain	System	Defconfig
SSU9383CM/SSD2353	BGA14	External	SPI_NAND	glibc	64bit	pcupid_ssm001a_s01a_spinand_defconfig
SSU9383CM/SSD2353	BGA14	External	SPI_NOR	glibc	64bit	pcupid_ssm001a_s01a_defconfig
SSU9383CM/SSD2353	BGA14	External	EMMC	glibc	64bit	pcupid_ssm001a_s01a_emmc_dual_sensor_defconfig
SSU9353Q	BGA12	Internal	SPI_NAND	glibc	64bit	pcupid_ssm001b_s01a_spinand_defconfig/pcupid_ssm001b_s01a_spinand_dual_sensor_defconfig
SSU9353Q	BGA12	Internal	SPI_NOR	glibc	64bit	pcupid_ssm001b_s01a_emmc_defconfig
SSU9353Q	BGA12	Internal	EMMC	glibc	64bit	pcupid_ssm001b_s01a_defconfig
SSD2351D	QFN128	Internal	SPI_NAND	glibc	64bit	pcupid_ssm001c_s01a_spinand_voip_defconfig
SSD2351D	QFN128	Internal	SPI_NOR	glibc	64bit	pcupid_ssm001c_s01a_defconfig
SSD2351D	QFN128	Internal	EMMC	glibc	64bit	pcupid_ssm001c_s01a_emmc_defconfig
SSD2351D	QFN128	Internal	SPI_NAND	glibc	32bit	pcupid_ssm001c_s01a_spinand_voip_defconfig
SSD2351D	QFN128	Internal	SPI_NOR	glibc	32bit	pcupid_ssm001c_s01a_defconfig
SSD2351D	QFN128	Internal	EMMC	glibc	32bit	pcupid_ssm001c_s01a_emmc_defconfig

b、clean并编译

make clean;make -j8

c、例如：选择Emmc Flash的情况下则执行以下命令编译kernel即可

make pcupid_ssm001a_s01a_emmc_dual_sensor_defconfig;
make clean;make image -j8;

注意：project中打包是直接软链接指向的kernel目录，所以kernel不需要再手动release，直接做project打包动作即可

如果kernel 有新增kernel modules需要将相应的module添加到kernel_mod_list/kernel_mod_list_late（kernel_mod_list_late里的ko会在mi module之后装载）

修改路径：project/kbuild/customize/$(KERNEL_VERSION)/$(CHIP)/dispcam/kernel_mod_list

---
