RISCV_BSP_MOUNRIVER使用参考

---

REVISION HISTORY

Revision No.	Description	Date
1.0	Initial release	05/06/2023

---

1. 概述

RISCV开发环境基于MounRiver Studio，请参考RISCV开发环境使用指南安装开发环境和SDK模板

2. GPIO使用

2.1. 配置

Sysdecs配置:

使用gpio可通过sysdecs配置gpio padmux，如下将PAD_SAR_ADC_16-19配置成gpio mode

sc\driver\sysdriver\sysdesc\hal\pioneer5\pub\pioneer5-default.sys:

<padmux>
[schematic_u32_u32_u32]
    PAD_PM_GPIO0 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_RX,
    PAD_PM_GPIO1 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_TX,
    PAD_SAR_ADC_16 PINMUX_FOR_GPIO_MODE  MDRV_PUSE_NA,
    PAD_SAR_ADC_17 PINMUX_FOR_GPIO_MODE  MDRV_PUSE_NA,
    PAD_SAR_ADC_18 PINMUX_FOR_GPIO_MODE  MDRV_PUSE_NA,
    PAD_SAR_ADC_19 PINMUX_FOR_GPIO_MODE  MDRV_PUSE_NA;
[status_u8] 1;

2.2. 测试demo使用

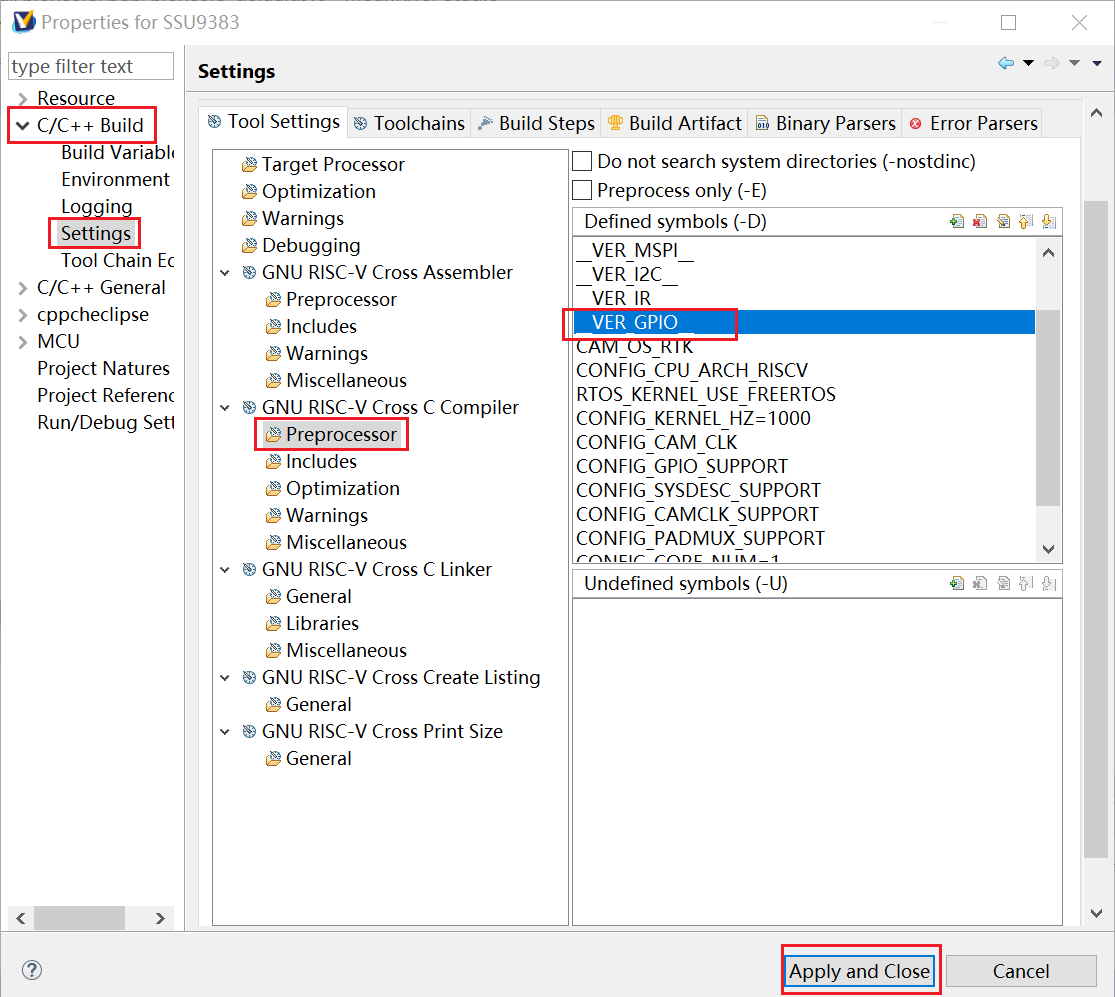

1）打开gpio测试demo宏定义：__VER_GPIO__

2）测试demo路径

sc/driver/sysdriver/gpio/drv/pub/drv_gpio.h

sc/driver/sysdriver/gpio/drv/src/gpio_test.c

3）测试指令

按如上配置后编译烧入riscv固件, 连接riscv串口可使用如下命令行进行测试：

pin脚名称与对应的gpioNum在sc/driver/sysdriver/gpio/hal/pioneer5/pub/gpio.h中可查看

gpio output [gpioNum] [level] //设置gpio输出高低电平
[gpioNum]:gpio号，0-185
[level]:输出电平，0:低电平;1:高电平

gpio input/get [gpioNum] //设置gpio输入,打印电平
[gpioNum]:gpio号，0-185

gpio toggle [gpioNum] //反转gpio电平
[gpioNum]:gpio号，0-185

gpio state [gpioNum] //获取单个gpio输入输出状态
[gpioNum]:gpio号，0-185

gpio list [num_of_pins] //获取一定数量gpio输入输出状态
[num_of_pins]:gpio数量，0-185

gpio isr [gpioNum] [edge] //使能gpio中断
[gpioNum]:gpio号，0-185
[edge]:gpio中断类型，0:下降沿;1:上升沿;2:双边沿;3:低电平;4:高电平;

gpio isrfree [gpioNum] //关闭gpio中断
[gpioNum]:gpio号，0-185

2.3. GPIO开发

参考RISCV_GPIO使用参考

3. ADC使用

3.1. 配置

Sysdecs配置:

使用adc需要通过sysdecs配置打开pwm_out节点和配置padmux，如下配置PAD_SAR_ADC_1-9为adc mode1:

sc\driver\sysdriver\sysdesc\hal\pioneer5\pub\pioneer5-default.sys:

<pwm_out>
[reg_u32] 0x2203600, 0x2200E00;
[interrupts_u8] INT_FIQ_ADC_FIQ;
[clkfrequency_u32] 12000000;
[camclk_u16] CAMCLK_pwm_adc;
[status_u8] 1;

<padmux>
[schematic_u32_u32_u32]
    PAD_PM_GPIO0 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_RX,
    PAD_PM_GPIO1 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_TX,
    PAD_SAR_ADC_1 PINMUX_FOR_ADC1_MODE_1 MDRV_PUSE_PWMADC1,
    PAD_SAR_ADC_2 PINMUX_FOR_ADC2_MODE_1 MDRV_PUSE_PWMADC2,
    PAD_SAR_ADC_3 PINMUX_FOR_ADC3_MODE_1 MDRV_PUSE_PWMADC3,
    PAD_SAR_ADC_4 PINMUX_FOR_ADC4_MODE_1 MDRV_PUSE_PWMADC4,
    PAD_SAR_ADC_5 PINMUX_FOR_ADC5_MODE_1 MDRV_PUSE_PWMADC5,
    PAD_SAR_ADC_6 PINMUX_FOR_ADC6_MODE_1 MDRV_PUSE_PWMADC6,
    PAD_SAR_ADC_7 PINMUX_FOR_ADC7_MODE_1 MDRV_PUSE_PWMADC7,
    PAD_SAR_ADC_8 PINMUX_FOR_ADC8_MODE_1 MDRV_PUSE_PWMADC8,
    PAD_SAR_ADC_9 PINMUX_FOR_ADC9_MODE_1 MDRV_PUSE_PWMADC9;
[status_u8] 1;

3.2. 测试demo使用

1）adc测试demo默认打开，不用配置宏

2）测试demo路径

sc/driver/sysdriver/pwm/drv/pub/drv_pwm_out.h

sc/driver/sysdriver/pwm/drv/src/drv_pwm_out_test.c

3）测试指令

按如上配置后编译烧入riscv固件, 连接riscv串口可使用如下命令行进行测试：

pwm_adc [ch_sel] [trimode] [trimethod] [conmode_sel] [enable] //使能adc采样
[ch_sel]:采样通道, 0:Inject Channel采样;1:Regular Channel采样
[trimode]:采样触发模式, 0-11:PWM_PN触发;12:SW触发;13:外部触发;14:freerun;
[trimethod]:trigger method, 0:conversion(采样一个channel);1:sequence(采样一整个序列)
[conmode_sel]:采样模式, 0:Single mode;1:Continuous mode
[enable]:是否使能, 0:停止;1:使能

pwm_adc [adc_channel_id] //获取adc采样值
adc_channel_id:adc采样通道, 0-22

3.3. ADC开发

参考RISCV_ADC使用参考

4. PWM out/in使用

4.1. 配置

Sysdecs配置:

使用pwm需要通过sysdecs配置打开对应pwmX节点, 配置padmux, 如下配置为pwm out7-19为mode1

使用pwm out需要通过sysdecs配置打开pwm out节点, 配置padmux, 如下配置为pwm out0-3为3组互补波形

使用pwm in需要通过sysdecs配置打开对应pwm_in节点, 配置padmux, 如下配置pwm in0-1为mode3, pwm in3-5 为mode2

sc\driver\sysdriver\sysdesc\hal\pioneer5\pub\pioneer5-default.sys:

<pwm7>
[reg_u32_u16] 0x2203200 0x37;
[group_u32] 0;
[camclk_u16] CAMCLK_pwm;
[clk_level_u8] 0;
[interrupts_u32] INT_IRQ_PWM;
[status_u8] 1;

…

<pwm19>
[reg_u32_u16] 0x2203280 0x37;
[group_u32] 0;
[camclk_u16] CAMCLK_pwm;
[clk_level_u8] 0;
[interrupts_u32] INT_IRQ_PWM;
[status_u8] 1;

<pwm_out>
[reg_u32] 0x2203600, 0x2200E00;
[interrupts_u8] INT_FIQ_ADC_FIQ;
[clkfrequency_u32] 12000000;
[camclk_u16] CAMCLK_pwm_adc;
[status_u8] 1;

<pwm_in>
[reg_u32] 0x2201A00;
[interrupts_u8] INT_IRQ_PWM_CAPTURE;
[clkfrequency_u32] 12000000;
[camclk_u16] CAMCLK_pwm_capture;
[status_u8] 1;

<padmux>
[schematic_u32_u32_u32]
    PAD_PM_GPIO0 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_RX,
    PAD_PM_GPIO1 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_TX,
    PAD_PWM_OUT0 PINMUX_FOR_PWM0_PN_1 MDRV_PUSE_PWMOUT0_P,
    PAD_PWM_OUT1 PINMUX_FOR_PWM0_PN_1 MDRV_PUSE_PWMOUT0_N,
    PAD_PWM_OUT2 PINMUX_FOR_PWM1_PN_1 MDRV_PUSE_PWMOUT1_P,
    PAD_PWM_OUT3 PINMUX_FOR_PWM1_PN_1 MDRV_PUSE_PWMOUT1_N,
    PAD_PWM_OUT4 PINMUX_FOR_PWM2_PN_1 MDRV_PUSE_PWMOUT2_P,
    PAD_PWM_OUT5 PINMUX_FOR_PWM2_PN_1 MDRV_PUSE_PWMOUT2_N,
    PAD_PWM_OUT7 PINMUX_FOR_PWM_OUT7_MODE_1 MDRV_PUSE_PWM7,
    PAD_PWM_OUT8 PINMUX_FOR_PWM_OUT8_MODE_1 MDRV_PUSE_PWM8,
    PAD_PWM_OUT9 PINMUX_FOR_PWM_OUT9_MODE_1 MDRV_PUSE_PWM9,
    PAD_PWM_OUT10 PINMUX_FOR_PWM_OUT10_MODE_1 MDRV_PUSE_PWM10,
    PAD_PWM_OUT11 PINMUX_FOR_PWM_OUT11_MODE_1 MDRV_PUSE_PWM11,
    PAD_SAR_ADC_0 PINMUX_FOR_PWM_OUT12_MODE_1 MDRV_PUSE_PWM12,
    PAD_RGMII0_RXD1 PINMUX_FOR_PWM_OUT13_MODE_3 MDRV_PUSE_PWM13,
    PAD_RGMII0_RXD2 PINMUX_FOR_PWM_OUT14_MODE_3 MDRV_PUSE_PWM14,
    PAD_RGMII0_RXD3 PINMUX_FOR_PWM_OUT15_MODE_3 MDRV_PUSE_PWM15,
    PAD_RGMII0_TXCLK PINMUX_FOR_PWM_OUT16_MODE_3 MDRV_PUSE_PWM16,
    PAD_RGMII0_TXCTL PINMUX_FOR_PWM_OUT17_MODE_3 MDRV_PUSE_PWM17,
    PAD_RGMII0_TXD0 PINMUX_FOR_PWM_OUT18_MODE_3 MDRV_PUSE_PWM18,
    PAD_RGMII0_TXD1 PINMUX_FOR_PWM_OUT19_MODE_3 MDRV_PUSE_PWM19,
    PAD_I2C5_SCL PINMUX_FOR_PWM_IN0_MODE_3 MDRV_PUSE_PWM0,
    PAD_I2C5_SDA PINMUX_FOR_PWM_IN1_MODE_3 MDRV_PUSE_PWM1,
    PAD_OUTN_TX1_CH_3 PINMUX_FOR_PWM_IN3_MODE_2 MDRV_PUSE_PWM3,
    PAD_RGMII0_RXCLK PINMUX_FOR_PWM_IN4_MODE_2 MDRV_PUSE_PWM4,
    PAD_RGMII0_RXCTL PINMUX_FOR_PWM_IN5_MODE_2 MDRV_PUSE_PWM5;
[status_u8] 1;

4.2. 测试demo使用

1）pwm out/in测试demo默认打开，不用配置宏

2）测试demo路径

pwm:

sc/driver/sysdriver/pwm/drv/pub/drv_pwm.h

sc/driver/sysdriver/pwm/drv/pub/drv_pwm_out.h

sc/driver/sysdriver/pwm/drv/src/drv_pwm_test.c

pwm out:

sc/driver/sysdriver/pwm/drv/pub/drv_pwm.h

sc/driver/sysdriver/pwm/drv/pub/drv_pwm_out.h

sc/driver/sysdriver/pwm/drv/src/drv_pwm_out_test.c

pwm in:

sc/driver/sysdriver/pwm/drv/pub/drv_pwm.h

sc/driver/sysdriver/pwm/drv/pub/drv_pwm_in.h

sc/driver/sysdriver/pwm/drv/src/drv_pwm_in_test.c

3）测试指令

按如上配置后编译烧入riscv固件, 连接riscv串口可使用如下命令行进行测试：

pwm:
pwm channel [channel_id] [period] [shift] [duty] [polarity] //设置pwm输出参数
[channel_id]:pwm通道, 0-19
[period]:pwm周期, 普通精度时单位Hz,高精度时单位ns
[shift]:pwm移位, 普通精度时单位%,高精度时单位ns
[duty]:pwm占空比, 普通精度时单位%,高精度时单位ns
[polarity]:pwm波形极性

pwm channel [channel_id] [enable] //使能pwm输出
[channel_id]: pwm通道, 0-19
[enable]: 是否使能, 0:停止;1:使能

pwm_out:
pwm_out [PWMIndex] [pddt_len] [nddt_len] [p_en] [n_en] //配置pwm互补波形死区参数
[PWMIndex]:pwm out通道
[pddt_len]:p极死区长度, 单位ns
[nddt_len]:n极死区长度, 单位ns
[p_en]:使能p极死区波形，0:停止;1:使能
[n_en]:使能n极死区波形，0:停止;1:使能

pwm_out [PWMIndex] [mo_sel] [Idle sta] //配置pwm互补波形刹车功能
[PWMIndex]:pwm out通道
[mo_sel]:pwm out刹车触发方式, 0:only sw触发;1:sw&hw触发
[Idle sta]:p和n级刹车后电平状态, 0:低电平;1:高电平

pwm_out [PWMIndex] [out_en] //使能pwm互补波形
[PWMIndex]:pwm out通道
[out_en]:是否使能, 0:停止;1:使能

pwm_in:
pwm_in [pwm_id] [Capture Enable] [Reset Mode] [det_mode] [timer_div] [pul_div] [edge_sel] //设置pwm in参数
[pwm_id]: pwm in通道, 0-7
[Capture Enable]:使能pwm in捕获, 0:停止;1:使能
[Reset Mode]:使能reset功能, 0:停止;1:使能
[det_mode]:使能detect功能, 0:停止;1:使能
[timer_div]:时钟除频数, 除频数越小误差越小
[pul_div]:第2^k个脉冲后开始捕获边沿, 0-3
[edge_sel]:捕获的边沿类型, 0:下边沿;1:上边沿;2:双边沿

pwm_in [pwm_id] //获取pwm输入信息
[pwm_id]: pwm in通道, 0-7

4.3. PWM开发

参考RISCV_PWM使用参考和RISCV_PWMOUT&PWMIN使用参考

5. I2C使用

5.1. 配置

Sysdecs配置:

使用i2c需要通过sysdecs配置打开对应i2cmX节点, 配置padmux, 如下配置为i2c4为mode2:

sc\driver\sysdriver\sysdesc\hal\pioneer5\pub\pioneer5-default.sys:

<i2cm4>
[reg_u32_u16] 0x2223000 0x200;
[interrupts_u8] INT_IRQ_MIIC_0;
[pushen_u8] 1;
[padmux_u8] 0;
[dma_u8] 0;
[camclk_u16] CAMCLK_miic4;
[oencnt_u8] 0;
[speed_u32] 200000;
[thd_u16] 0;
[tsu_u16] 0;
[start_u16] 0;
[stop_u16] 0;
[status_u8] 1;

<padmux>
[schematic_u32_u32_u32]
    PAD_PM_GPIO0 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_RX,
    PAD_PM_GPIO1 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_TX,
    PAD_PWM_OUT11 PINMUX_FOR_I2C4_MODE_2 MDRV_PUSE_I2C4_SCL,
    PAD_PWM_OUT10 PINMUX_FOR_I2C4_MODE_2 MDRV_PUSE_I2C4_SDA;
[status_u8] 1;

5.2. 测试demo使用

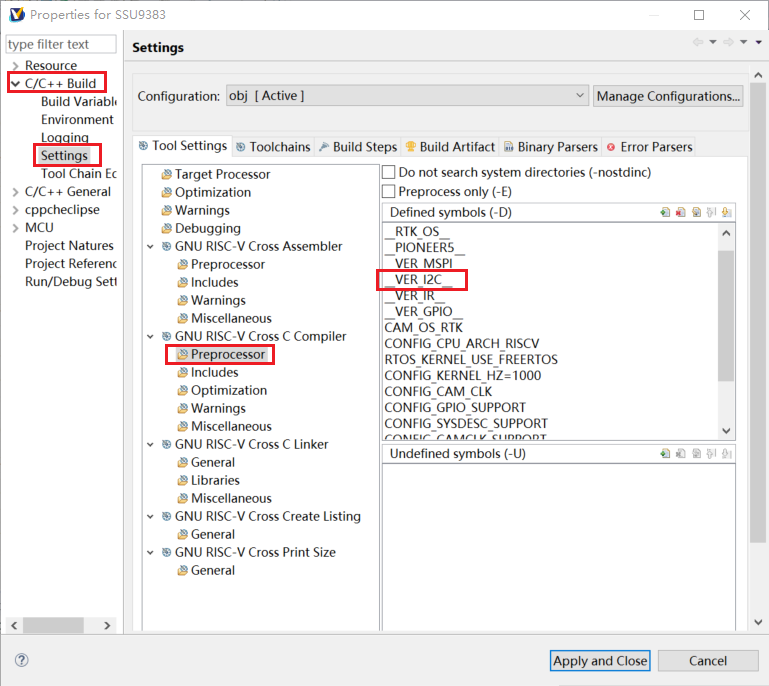

1）打开i2c测试demo宏定义__VER_I2C__

2）测试demo路径

sc/driver/sysdriver/i2c/drv/pub/drv_iic.h

sc/driver/sysdriver/i2c/drv/src/drv_iic_test.c

3）测试指令

按如上配置后编译烧入riscv固件, 连接riscv串口可使用如下命令行进行测试：

i2c [r/w] [port] [slave] [format] <data...> //i2c读写
[r/w]:读或写
[port]:i2c通道
[slave]:从地址
[format]:i2c数据格式
<data...>:i2c数据

5.3. I2C开发

参考RISCV_I2C使用参考

6. IR使用

6.1. 配置

Sysdecs配置:

使用ir需要通过sysdecs配置打开对应irX节点, 配置padmux, 如下配置为ir0为mode1:

sc\driver\sysdriver\sysdesc\hal\pioneer5\pub\pioneer5-default.sys:

<ir0>
[reg_u32_u16] 0x2007A00 0x200;
[mode_u32] 1;
[camclk_u32] CAMCLK_ir;
[interrupts_u32_u32] INT_FIQ_IR INT_FIQ_IR_RC;
[header_code_u32_u32] 0x00 0xFF;
[status_u8] 1;

<padmux>
[schematic_u32_u32_u32]
    PAD_PM_GPIO0 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_RX,
    PAD_PM_GPIO1 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_TX,
    PAD_PM_IR_RX PINMUX_FOR_IR_IN_MODE_1 MDRV_PUSE_IR;
[status_u8] 1;

6.2. 测试demo使用

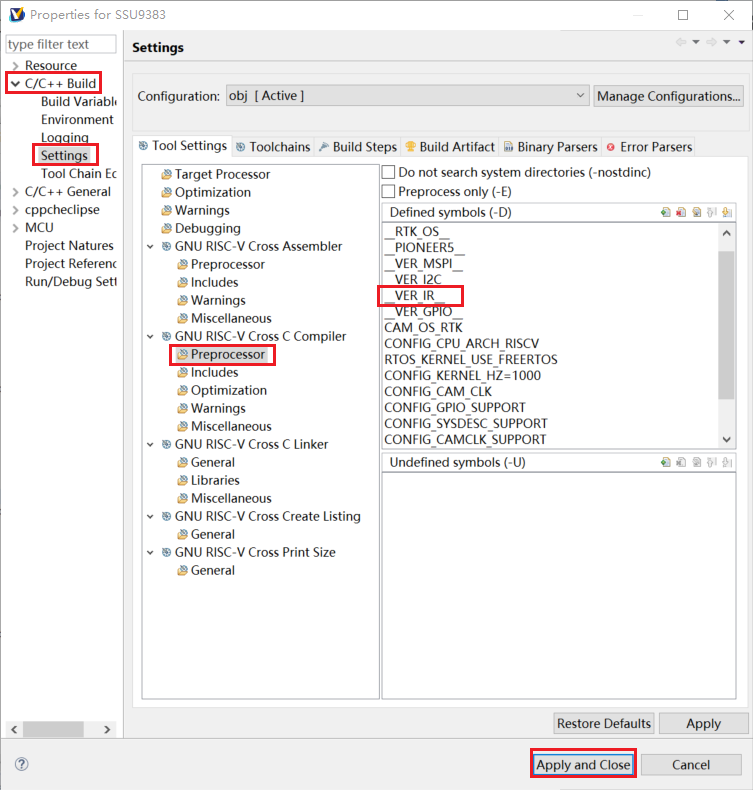

1）打开ir测试demo宏定义__VER_IR__

2）测试demo路径

sc/driver/sysdriver/ir/drv/pub/drv_ir.h

sc/driver/sysdriver/ir/drv/src/drv_ir_test.c

3）测试指令

按如上配置后编译烧入riscv固件, 连接riscv串口可使用如下命令行进行测试：

ir [ir_channel] //使能ir并等待获取ir键值
[ir_channel]:ir通道

6.3. IR开发

参考RISCV_IR使用参考

7. MSPI使用

7.1. 配置

Sysdecs配置:

使用mspi需要通过sysdecs配置打开mspiX节点，配置padmux，如下配置为mspi1为mode1:

sc\driver\sysdriver\sysdesc\hal\pioneer5\pub\pioneer5-default.sys:

<mspi1>
[reg_u32_u16] 0x2222200 0x200;
[interrupts_u8] INT_IRQ_MSPI_1;
[camclk_u16] CAMCLK_mspi1;
[dma_u8] 0;
[cs_num_u8] 2;
[cs_ext_u32] PAD_UNKNOWN;
[pad_mux_u16] 0;
[4to3_mode_u8] 0;
[clk_out_mode_u32] 0;
[status_u8] 1;

<padmux>
[schematic_u32_u32_u32]
    PAD_PM_GPIO0 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_RX,
    PAD_PM_GPIO1 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_TX,
    PAD_SAR_ADC_4 PINMUX_FOR_SPI1_MODE_1 MDRV_PUSE_SPI1_CZ,
    PAD_SAR_ADC_5 PINMUX_FOR_SPI1_MODE_1 MDRV_PUSE_SPI1_CK,
    PAD_SAR_ADC_6 PINMUX_FOR_SPI1_MODE_1 MDRV_PUSE_SPI1_DI,
    PAD_SAR_ADC_7 PINMUX_FOR_SPI1_MODE_1 MDRV_PUSE_SPI1_DO;
[status_u8] 1;

7.2. 测试demo使用

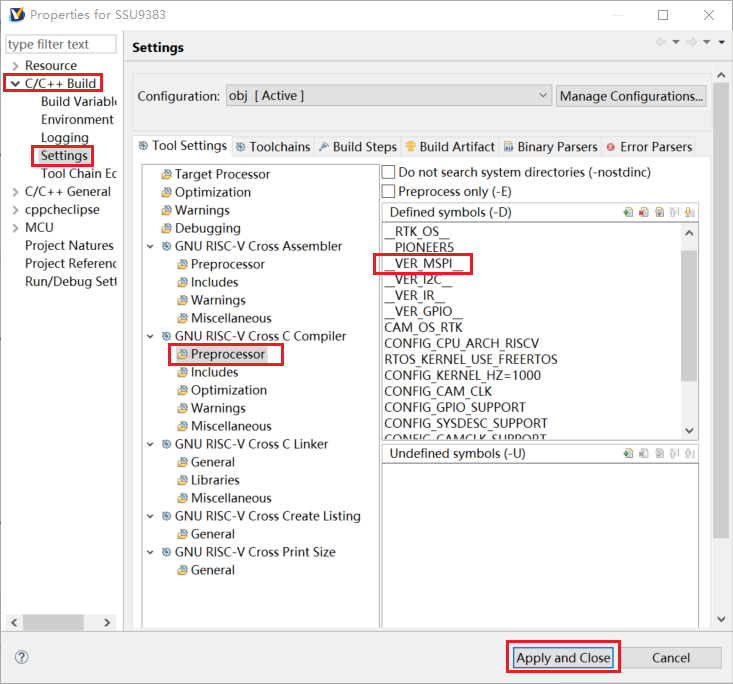

1）打开mspi测试demo宏定义__VER_MSPI__

2）测试demo路径

sc/driver/sysdriver/mspi/drv/pub/drv_mspi.h

sc/driver/sysdriver/mspi/drv/src/drv_mspi_test.c

3）测试指令

按如上配置后编译烧入riscv固件, 连接riscv串口可使用如下命令行进行测试：

spi [r/e/w] [port] [cs] [speed] //spi读/写/擦除
[r/e/w]:读/写/擦除
[port]:mspi通道
[cs]:片选
[speed]:通讯速率

7.3. SPI开发

参考RISCV_SPI使用参考

8. UART使用

8.1. 配置

Sysdecs配置:

使用uart需要通过sysdecs配置打开uartX节点, 配置padmux, 如下配置为uart1为mode1:

sc\driver\sysdriver\sysdesc\hal\pioneer5\pub\pioneer5-default.sys:

<uart1>
[reg_u32] 0x2221200, 0x2221C00;
[interrupts_u32] INT_IRQ_FUART_1, INT_IRQ_UARTDMA_1;
[camclk_u16] CAMCLK_fuart1;
[dma_u8] 1;
[status_u8] 1;

<padmux>
[schematic_u32_u32_u32]
    PAD_PM_GPIO0 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_RX,
    PAD_PM_GPIO1 PINMUX_FOR_PM_UART1_MODE_1 MDRV_PUSE_PM_UART_TX,
    PAD_UART_RX1 PINMUX_FOR_UART1_MODE_1 MDRV_PUSE_UART1_RX,
    PAD_UART_TX1 PINMUX_FOR_UART1_MODE_1 MDRV_PUSE_UART1_TX;
[status_u8] 1;

8.2. 测试demo使用

1）uart测试demo默认打开，不用配置宏

2）测试demo路径

sc/driver/sysdriver/uart/drv/pub/drv_uart.h

sc/driver/sysdriver/uart/drv/src/drv_uart_test.c

3）测试指令

按如上配置后编译烧入riscv固件, 连接riscv串口可使用如下命令行进行测试：

uart [uartID] [rtscts] //uart读写
[uartID]:uart通道, 1:uart1;2:uart2;3:uart3;4:uart4;5:fuart
[rtscts]:流控使能, 仅fuart时设置

8.3. UART开发

参考RISCV_UART使用参考
