SSU_vendor数据烧录

1. USB_Write_SN_Tool¶

1.1. 简介¶

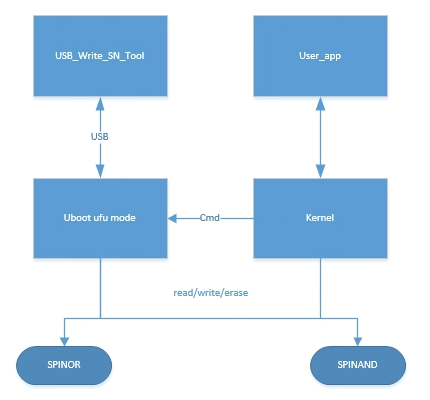

USB_Write_SN_Tool是sigmastar开发的一款windows工具，用于工厂烧录SN、KEY、MAC等一些厂商信息到存储介质中，这块存储区域后面称为vendor区，而这些存储的信息后面称为vendor_id。工具采用USB连接的方式让PC机与板端uboot通信，将命令传给uboot去执行，从而对vendor区进行读写擦操作，此时uboot应处于ufu mode。

在kernel下user层app通过标准的存储介质操作接口，也可以对vendor区进行读写擦操作。

可以通过kernel cmd重启切换到uboot ufu mode，再通过USB_Write_SN_Tool给uboot 下命令退出ufu mode并重启到kernel。

1.2. uboot配置¶

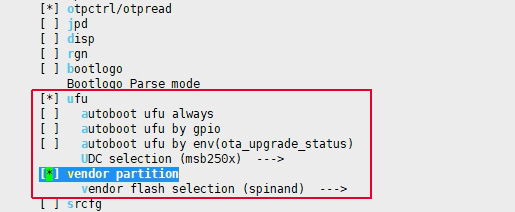

uboot要与USB_Write_SN_Tool通信，需要开启相关config

将图中框住并打开的config打开，type选择对应的介质。

1.3. 存储格式和相关配置¶

1.3.1 在FLASH中的存储¶

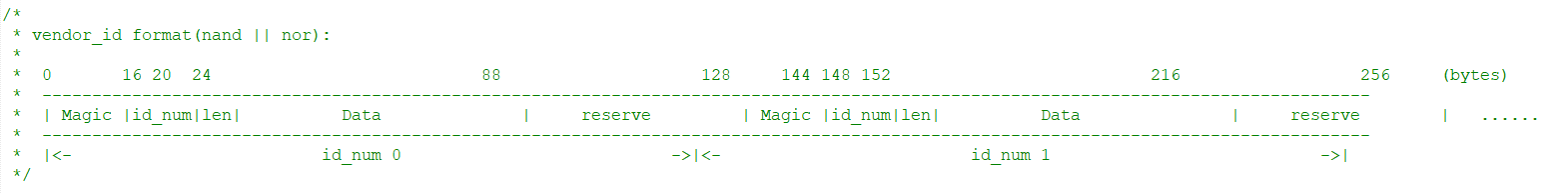

vendor区中所有的vendor_id都存在一个block里，每个vendor_id的偏移地址为id_num * 128bytes。uboot会通过分区size判断出分区共几个block，操作之前会判断是否为坏块，若是坏块则把操作的起始地址往下移一个block。所以vendor区制作需要预留若干个block用于防止坏块.每个vendor_id在flash中的存储格式如下：

typedef struct
{
    char magic[16]; //magic是用于校验用的头部字符串，客户可以修改这部分信息
    int id_num; //vendor_id序号，如0：SN，1：MAC... USB_Write_SN_Tool的id_num根据界面中的顺序从上往下依次递增
    int len;  //vendor_id的有效长度
    char data[64] //vendor_id有效数据
}vendor_id

nand默认的分区config中分配了6个block，由于nor空间较小且不存在坏块，nor默认的分区config中只分配了1个block。

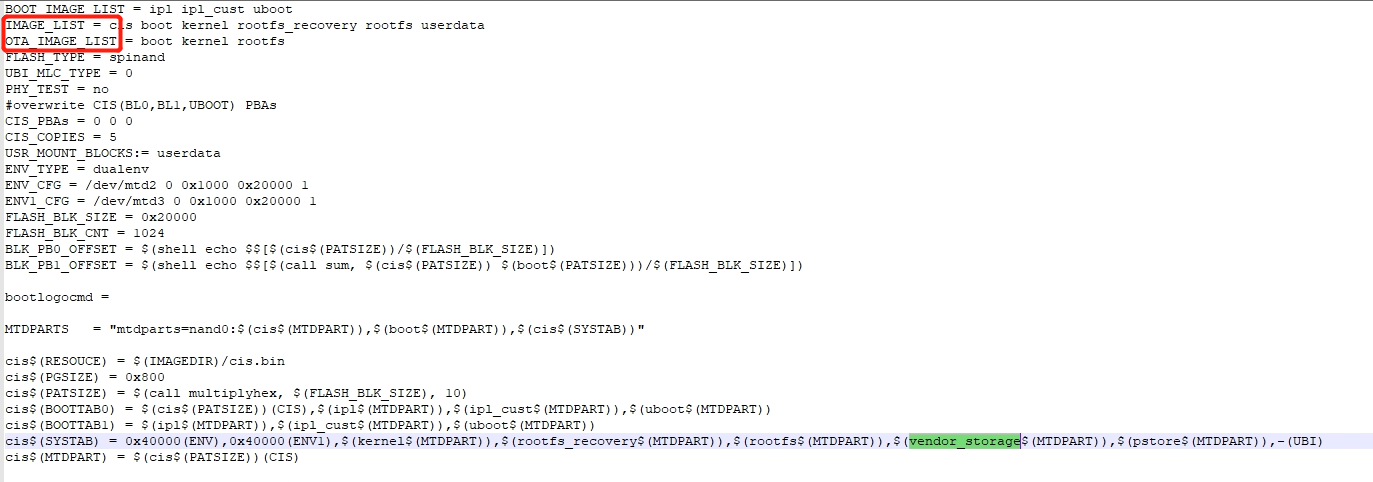

由于通常情况下vendor区要求烧录升级不被改写，所以IMAGE_LIST和OTA_IMAGE_LIST中不会加入此分区。

1.3.2 在EMMC中的存储¶

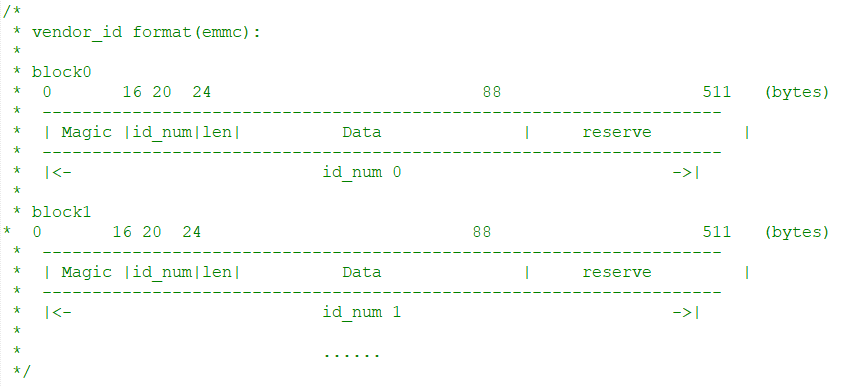

因为emmc中每个block大小只有512Bytes，所以vendor区中每个vendor_id都存在一个block里，从《eMMC使用参考》文档中可知0x40至0x278 blk是reserved，我们的工具默认取0x50至0x8F总共64个block作为vendor区，即最多可以存64个vendor_id。vendor区不需要用户创建和分配，已经在制作image的时候预留好了裸数据区，每个vendor_id存储格式和FLASH的类似，格式如下：

1.4. uboot ufu mode进入方式¶

USB_Write_SN_Tool需要跟ufu mode的uboot通信。

以下提供几个进入uboot ufu mode的方式：

在kernel下执行/etc/fw_setenv ota_upgrade_status 1;reboot；
在uboot下执行setenv ota_upgrade_status 1;saveenv;reset;
在uboot下执行ufu;

以下提供几个退出uboot ufu mode的方式：

USB_Write_SN_Tool连接成功情况下，点击保存重启;
ctrl+c退出之后，执行setenv ota_upgrade_status 0;saveenv;reset;

1.5. USB_Write_SN_Tool使用说明¶

工具包：USBWriteSNToolV1.0.0.4.zip

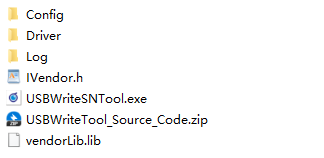

1.5.1 文件列表说明¶

Config文件夹：vendor_id的ini配置文件
Driver文件夹：工具配置文件
Log 文件夹：日记文件，每天保存一份
USBWriteSNTool.exe：工具执行文件
vendorLib.lib：windows工具二次开发的lib
IVendor.h：lib对应头文件
USBWriteTool_Source_Code.zip：工具源码，二次开发可参考的code

由于客户生产场景、流程不同，对烧录界面的需求也不同，为了满足客户的客制化场景，USB_Write_SN_Tool提供了二次开发的lib，里面包含了与uboot通信的接口，Source Code为客户提供了调用参考。

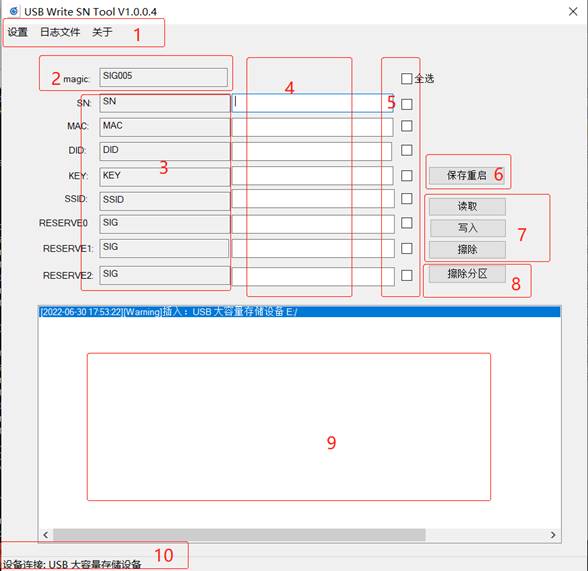

1.5.2 升级界面¶

设置、配置选项
magic是用于校验用的头部字符串，写入和读取时数据要一致，若不一致则数据无效
各vendor_id的前缀,一般用于同一批次产品前部分数据固定不变的场景
各vendor_id可变数据部分，只支持输入数字
对需要进行相同操作的vendor_id进行勾选
烧写完的产品必须点击此按钮，会把环境变量ota_upgrade_status设置为0，否则无法退出ufu mode，不能正常开机
读写擦操作，写入到vendor区的数据是前缀+可变数据，举例：前缀设置SIG，可变数据设置123，写入的Data为SIG123，写入Data的长度要和设置界面配置的DataLength一致，否则会报错
擦除整个vendor区
日志展示
状态栏,显示是否成功连接设备

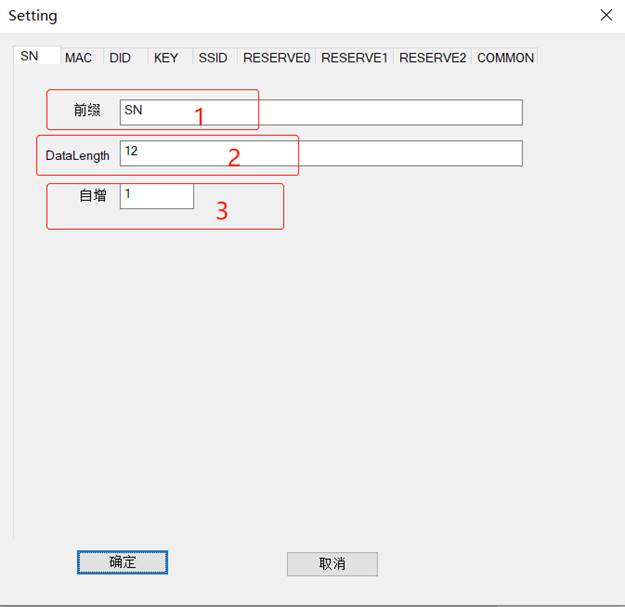

1.5.3 设置界面¶

可以在Config文件夹中的各个ini文件进行预配置

设置vendor_id的前缀
写入的有效数据长度
配置vendor_id每写入一次可变数据输入栏自动增加的数值，适用于同一批设备vendor_id连续增加的场景，不使用自增功能时设置为0

2. vendor_burn demo¶

2.1. 简介¶

由1.1节介绍的，user层app通过标准的存储介质操作接口，可以对vendor区进行读写擦操作。这边提供user层demo：vendor_burn.zip

编译操作说明请参考压缩包内readme
