MI GFX API

REVISION HISTORY

Revision No.
Description
 Date
3.0
  • Initial release
    		•  11/30/2020
  • Added PROCFS introduction
    		•  08/25/2021
    3.1
  • Added more YUV442 format
    		•  03/20/2022
    3.2
  • Added bitblt mode
    		•  05/06/2022

    1. 概述

    1.1. 模块说明

    GFX（Graphic Engine）硬件为画UI提供快速的图形绘制功能，主要有矩形色彩填充、位图搬移（支持缩放、旋转、镜像翻转、格式转换、alpha混合叠加、Color Key等操作）。目前仅Taiyaki、Takoyaki、Tiramisu、Ikayaki、Muffin、Mochi、Opera系列芯片支持GFX。

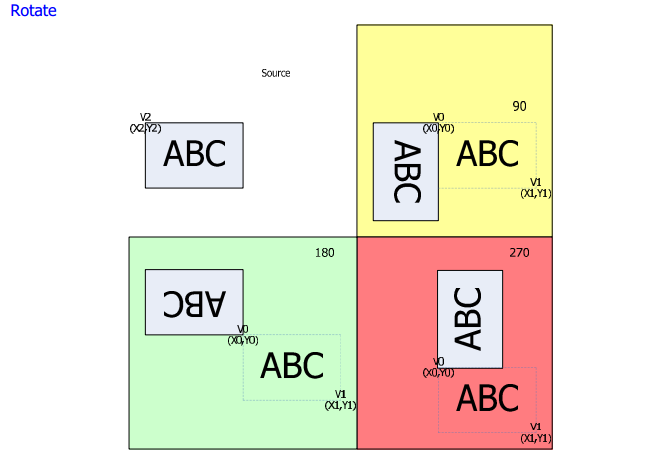

    Rotate：HW支持90/180/270度旋转

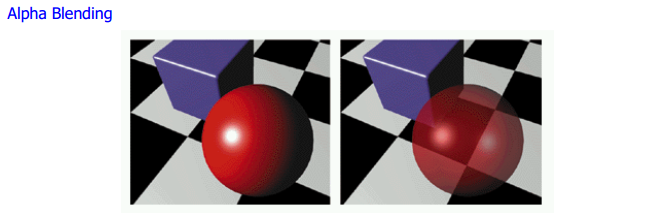

    Alpha混合叠加：支持正常的2D alpha操作

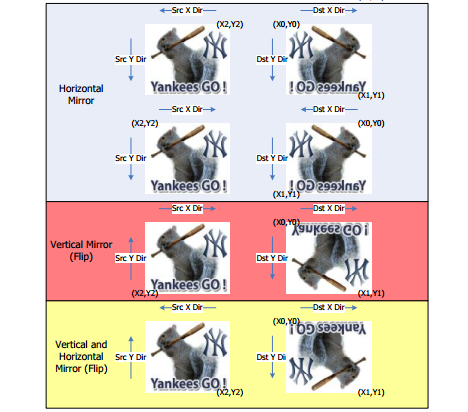

    镜像：支持H镜像，V镜像，HV同时镜像

    缩放：支持在bitblit的时候缩放

    在利用双线性插值进行缩放，会涉及到图像的几何中心偏移的概念。以下图为例，当需要将5x5的图像（如图(1)）缩小到3x3的图像（如图(2)）。当不设置偏移的情况下，缩放后图像和原图像的像素对应关系如图(3)会出现整体偏左，图(4)为有设置图像几何中心偏移的对应关系。

    图像几何中心：

    SrcX = (dstX + coeff) * (srcWidth/dstWidth) - coeff

SrcY = (dstY + coeff) * (srcHeight/dstHeight) - coeff

    其他操作就不一一罗列，和标准的2D加速基本一致。

    1.2. 调用流程框图

    如果想用GE来处理视频或者UI数据都可以如下流程使用即可

    1.3. 关键字说明

    • Fence

      对应一个GFX的操作需要等待的状态，会阻塞等待，但是内部也会有超时机制用来防呆。

    • Colorkey

      关键色，比如在做搬移的时候可以去掉位图中的某一个颜色，这就可以把这个颜色设置为关键色。

    • Pitch

      每行像素占的字节数，(像素位数/8) * Width，也对应常用的Stride、LineLength。

    2. API参考

    该功能模块提供以下 API：

    API名 功能
    MI_GFX_Open 打开 GFX 设备
    MI_GFX_Close 关闭 GFX 设备
    MI_GFX_WaitAllDone 等待 GFX 的某个/所有任务完成
    MI_GFX_QuickFill 向任务中添加快速填充操作
    MI_GFX_GetARGB8888To1555AlphaThreshold 获取ARGB8888转ARGB1555的alpha判决阈值
    MI_GFX_SetARGB8888To1555AlphaThreshold 设置ARGB8888转ARGB1555的alpha判决阈值
    MI_GFX_Bitblit 向任务中添加对光栅位图进行有附加功能的搬移操作
    MI_GFX_SetPalette 设置索引颜色格式的调色板
    MI_GFX_CreateDev 初始化GFX设备
    MI_GFX_DestroyDev 反初始化GFX设备
    MI_GFX_GetARGB1555To8888AlphaValue 获取ARGB1555转ARGB8888的alpha转换值
    MI_GFX_SetARGB1555To8888AlphaValue 设置ARGB1555转ARGB8888的alpha转换值
    MI_GFX_GetInitialScalingCoeff 获取初始缩放系数
    MI_GFX_SetInitialScalingCoeff 设置初始缩放系数
    MI_GFX_DrawLine 向任务中添加画线操作

    2.1. MI_GFX_Open

    • 功能

      调用此接口打开GFX 设备并初始化硬件设备。

    • 语法

      MI_ S32 MI_GFX_Open(MI_GFX_DEV GfxDevId);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    • 注意

      • 在进行 GFX相关操作前应该首先调用此接口，保证 GFX 设备处于打开状态。

      • GFX设备初始化一次后，再次调用将返回已初始化，可重复调用。

    • 举例

      1.    MI_S32 s32Ret = 0;
2.    #define DEFAULT_GFX_DEV_ID (0)
3.    #define DEFAULT_SOC_ID (0)
4.
5.    MI_SYS_Init(DEFAULT_SOC_ID);
6.    /* open GFX device*/
7.    s32Ret = MI_GFX_Open(DEFAULT_GFX_DEV_ID);
8.    if (MI_SUCCESS != s32Ret)
9.    {
10.         return -1;
11.    }
12.    /* close GFX device*/
13.    MI_GFX_Close(DEFAULT_GFX_DEV_ID);
14.    MI_SYS_Exit(DEFAULT_SOC_ID);

    2.2. MI_GFX_Close

    • 功能

      调用此接口关闭 GFX设备。

    • 语法

      MI_S32 MI_GFX_Close(MI_GFX_DEV GfxDevId);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    • 注意

      • 调用 MI_GFX_Open与 MI_GFX_Close的次数需要对应，可以重复调用，Open的次数和Close的次数一致时，GFX的api将不再能调用。

    2.3. MI_GFX_WaitAllDone

    • 功能

      调用此接口等待 GFX 的所有任务完成或者等待指定的任务完成。

    • 语法

      MI_S32 MI_GFX_WaitAllDone(MI_GFX_DEV GfxDevId, MI_BOOL bWaitAllDone, MI_U16 u16TargetFence);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入
      bWaitAllDone 是否等待所有GFX任务完成 输入
      u16TargetFence 等待指定的fence完成，在bWaitAllDone为FALSE时才有效 输入

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    • 注意

      • 此接口为阻塞接口，会阻塞等待所有的 GFX 任务完成。

    2.4. MI_GFX_QuickFill

    • 功能

      向目标位图pstDst中的目标区域pstDstRect，填入值为u32ColorVal的颜色，实现颜色填充的功能。

    • 语法

      MI_S32 MI_GFX_QuickFill(MI_GFX_DEV GfxDevId, MI_GFX_Surface_t *pstDst, MI_GFX_Rect_t *pstDstRect, MI_U32 u32ColorVal, MI_U16 *pu16Fence);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入
      pstDst 目标位图。 输入
      pstDstRect 目标位图操作区域。 输入
      u32ColorVal 填充颜色值。 输入
      pu16Fence 返回的Fence指针 输出

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    • 注意

      • 在调用此接口前应保证调用 MI_GFX_Open打开 GFX 设备。

      • 目标位图操作区域不能超出目标位图的大小。

      • 如果是目标位图的像素格式为RGB或ARGB，u32ColorVal从高位到低位，依次是A8：R8：G8：B8，如果目标位图的像素格式为YUYV422，则A8则无效，R对应Y，G对应U，B对应V。

    • 举例

      1.    #define DEFAULT_GFX_DEV_ID (0)
2.    #define DEFAULT_SOC_ID (0)
3.    FILE *fp = NULL;
4.    MI_PHY phyAddr;
5.    void *pVirAddr = NULL;
6.    MI_GFX_Surface_t stDst;
7.    MI_GFX_Rect_t stDstRect;
8.    MI_U32 u32ColorVal = 0xffff0000;
9.    MI_U16 u16TargetFence;
10.
11.    fp = fopen(SRC_FILE_NAME, "wb");
12.
13.    ExecFunc(MI_SYS_Init(DEFAULT_SOC_ID), MI_SUCCESS);
14.    ExecFunc(MI_SYS_MMA_Alloc("mma_heap_name0", SRC_WIDTH*SRC_HEIGHT*2, &phyAddr), MI_SUCCESS);
15.    ExecFunc(MI_SYS_Mmap(phyAddr, SRC_WIDTH*SRC_HEIGHT*2, &pVirAddr , FALSE), MI_SUCCESS);
16.    memset(pVirAddr, 0x22, SRC_WIDTH*SRC_HEIGHT*2);
17.
18.    ExecFunc(MI_GFX_Open(DEFAULT_GFX_DEV_ID), MI_SUCCESS);
19.
20.    //fillrect
21.    memset(&stDst, 0x0 , sizeof(stDst));
22.    stDst.eColorFmt = E_MI_GFX_FMT_ARGB1555;
23.    stDst.u32Width = SRC_WIDTH;
24.    stDst.u32Height = SRC_HEIGHT;
25.    stDst.u32Stride = SRC_WIDTH * 2;
26.    stDst.phyAddr = phyAddr;
27.
28.    memset(&stDstRect, 0x0, sizeof(stDstRect));
29.    stDstRect.s32Xpos = 100;
30.    stDstRect.s32Ypos = 100;
31.    stDstRect.u32Width = 100;
32.    stDstRect.u32Height = 100;
33.    ExecFunc(MI_GFX_QuickFill(DEFAULT_GFX_DEV_ID, &stDst, &stDstRect, u32ColorVal, &u16TargetFence), MI_SUCCESS);
34.    ExecFunc(MI_GFX_WaitAllDone(DEFAULT_GFX_DEV_ID, FALSE, u16TargetFence), MI_SUCCESS);
35.    if (NULL != fp)
36.    {
37.        fwrite(pVirAddr, 1, SRC_WIDTH*SRC_HEIGHT*2, fp);
38.        fclose(fp);
39.        fp = NULL;
40.    }
41.    ExecFunc(MI_SYS_Munmap(pVirAddr, SRC_WIDTH*SRC_HEIGHT*2), MI_SUCCESS);
42.    ExecFunc(MI_SYS_MMA_Free(phyAddr), MI_SUCCESS);
43.
44.    ExecFunc(MI_GFX_Close(DEFAULT_GFX_DEV_ID), MI_SUCCESS);
45.    ExecFunc(MI_SYS_Exit(DEFAULT_SOC_ID), MI_SUCCESS);

    2.5. MI_GFX_GetARGB8888To1555AlphaThreshold

    • 功能

      获取 alpha 判决阈值。

      当源位图和目标位图做 bitblit 操作时，不管源位图和目标位图的像素格式是什么，硬件都会各生成一个像素格式为 ARGB8888 的中间位图，再将中间位图的运算结果输出到目标位图。当目标图片像素格式为 ARGB1555 时，若中间位图运算后某像素的 alpha 值小于此阈值，则输出到目标位图的该像素 alpha 位取0；大于或等于此阈值，该像素的 alpha 位取 1。

    • 语法

      MI_S32 MI_GFX_GetARGB8888To1555AlphaThreshold(MI_GFX_DEV GfxDevId, MI_U8 *pu8ThresholdValue);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入
      pu8ThresholdValue 指向 alpha 判决阈值的指针 输出

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    2.6. MI_GFX_SetARGB8888To1555AlphaThreshold

    • 功能

      设置 alpha 判决阈值。

      当源位图和目标位图做 bitblit 操作时，不管源位图和目标位图的像素格式是什么，硬件都会各生成一个像素格式为 ARGB8888 的中间位图，再将中间位图的运算结果输出到目标位图。当目标图片像素格式为 ARGB1555 时，若中间位图运算后某像素的 alpha 值小于此阈值，则输出到目标位图的该像素 alpha 位取0；大于或等于此阈值，该像素的 alpha 位取 1。

    • 语法

      MI_S32 MI_GFX_SetARGB8888To1555AlphaThreshold(MI_GFX_DEV GfxDevId, MI_U8 u8ThresholdValue);

    • 形参

      数名称 描述 输入/输出
      GfxDevId GFX设备号 输入
      u8ThresholdValue alpha 判决阈值 输入

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    2.7. MI_GFX_BitBlit

    • 功能

      将源位图（pstSrc）与目标位图（pstDst）的指定区域（pstSrcRect、pstDstRect）进行运算，将运算后的位图拷贝到目标位图（pstDst）的指定区域（pstDstRect）中。

    • 语法

      MI_S32 MI_GFX_BitBlit(MI_GFX_DEV GfxDevId, MI_GFX_Surface_t *pstSrc, MI_GFX_Rect_t *pstSrcRect, MI_GFX_Surface_t *pstDst, MI_GFX_Rect_t *pstDstRect, MI_GFX_Opt_t *pstOpt, MI_U16 *pu16Fence);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入
      pstSrc 源位图。 输入
      pstSrcRect 源位图操作区域。 输入
      pstDst 目标位图。 输入
      pstDstRect 目标位图操作区域。 输入
      pstOpt 运算参数设置结构。 输入
      pu16Fence 返回的Fence指针 输出

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    • 注意

      • 在调用此接口前应保证调用 MI_GFX_Open 打开 GFX 设备。

      • 当源位图操作区域与目标位图操作区域尺寸不一致时，源区域按照目标区域比例进行缩放后，再与目标区域做运算。

      • clip 操作时若为区域内 clip，则裁减区域必须与操作区域有公共交集，否则会返回错误。

      • MI_GFX_Opt_t结构中存放有 GFX 运算功能的配置信息，如：是否作色键（colorkey）及 colorkey 的配置值；是否作区域裁减（clip 操作）及指定 clip 区域；是否镜像、是否进行 alpha 混合；插值方式等信息。上述的操作可以同时使能。

    • 举例

      1.    #define DEFAULT_GFX_DEV_ID (0)
2.    #define DEFAULT_SOC_ID (0)
3.
4.    FILE *fp = NULL;
5.    FILE *dstfp = NULL;
6.    MI_PHY phyAddr, phyAddr2;
7.    void *pVirAddr = NULL, *pVirAddr2 = NULL;
8.    MI_GFX_Surface_t stSrc, stDst;
9.    MI_GFX_Rect_t stSrcRect, stDstRect;
10.    MI_U16 u16TargetFence;
11.
12.    fp = fopen(SRC_FILE_NAME, "wb");
13.    dstfp = fopen(DST_FILE_NAME, "wb");
14.
15.    ExecFunc(MI_SYS_Init(DEFAULT_SOC_ID), MI_SUCCESS);
16.    ExecFunc(MI_SYS_MMA_Alloc("mma_heap_name0", SRC_WIDTH*SRC_HEIGHT*2, &phyAddr), MI_SUCCESS);
17.    ExecFunc(MI_SYS_MMA_Alloc("mma_heap_name0", DST_WIDTH*360*2, &phyAddr2), MI_SUCCESS);
18.
19.    //MI_U32 phySrcAddr, phyDstAddr;
20.    ExecFunc(MI_GFX_Open(DEFAULT_GFX_DEV_ID), MI_SUCCESS);
21.    ExecFunc(MI_SYS_Mmap(phyAddr, SRC_WIDTH*SRC_HEIGHT*2, &pVirAddr , FALSE), MI_SUCCESS);
22.    memset(pVirAddr, 0x22, SRC_WIDTH*SRC_HEIGHT*2);
23.
24.    ExecFunc(MI_SYS_Mmap(phyAddr2, DST_WIDTH*DST_HEIGHT*2, &pVirAddr2 , FALSE), MI_SUCCESS);
25.    memset(pVirAddr2, 0x0F, DST_WIDTH*DST_HEIGHT*2);
26.
27.    //bitblit
28.    memset(&stSrc, 0x0, sizeof(stSrc));
29.    stSrc.eColorFmt = E_MI_GFX_FMT_ARGB1555;
30.    stSrc.u32Width = SRC_WIDTH;
31.    stSrc.u32Height = SRC_HEIGHT;
32.    stSrc.u32Stride = SRC_WIDTH * 2;
33.    stSrc.phyAddr = phyAddr;
34.
35.    memset(&stSrcRect, 0x0, sizeof(stSrcRect));
36.    stSrcRect.s32Xpos = 100;
37.    stSrcRect.s32Ypos = 100;
38.    stSrcRect.u32Width = 300;
39.    stSrcRect.u32Height = 300;
40.
41.    memset(&stDst, 0x0, sizeof(stDst));
42.    stDst.eColorFmt = E_MI_GFX_FMT_ARGB1555;
43.    stDst.u32Width = DST_WIDTH;
44.    stDst.u32Height = DST_HEIGHT;
45.    stDst.u32Stride = DST_WIDTH * 2;
46.    stDst.phyAddr = phyAddr2;
47.
48.    memset(&stDstRect, 0x0, sizeof(stDstRect));
49.    stDstRect.s32Xpos = 200;
50.    stDstRect.s32Ypos = 100;
51.    stDstRect.u32Width = 200;
52.    stDstRect.u32Height = 100;
53.
54.    ExecFunc(MI_GFX_BitBlit(DEFAULT_GFX_DEV_ID, &stSrc, &stSrcRect, &stDst, &stDstRect, NULL, &u16TargetFence), MI_SUCCESS);
55.    ExecFunc(MI_GFX_WaitAllDone(DEFAULT_GFX_DEV_ID, FALSE, u16TargetFence), MI_SUCCESS);
56.    if (NULL != dstfp)
57.    {
58.        fwrite(pVirAddr2, 1, DST_WIDTH*DST_HEIGHT*2, dstfp);
59.        fclose(dstfp);
60.        dstfp = NULL;
61.    }
62.
63.    ExecFunc(MI_SYS_Munmap(pVirAddr, SRC_WIDTH*SRC_HEIGHT*2), MI_SUCCESS);
64.    ExecFunc(MI_SYS_MMA_Free(phyAddr), MI_SUCCESS);
65.
66.    ExecFunc(MI_SYS_Munmap(pVirAddr2, DST_WIDTH*DST_HEIGHT*2), MI_SUCCESS);
67.    ExecFunc(MI_SYS_MMA_Free(phyAddr2), MI_SUCCESS);
68.
69.    ExecFunc(MI_GFX_Close(DEFAULT_GFX_DEV_ID), MI_SUCCESS);
70.    ExecFunc(MI_SYS_Exit(DEFAULT_SOC_ID), MI_SUCCESS);

    2.8. MI_GFX_SetPalette

    • 功能

      为索引颜色格式(I1/I2/I4/I8)设置调色板

    • 语法

      MI_S32 MI_GFX_SetPalette(MI_GFX_DEV GfxDevId, MI_GFX_ColorFmt_e eColorFmt, MI_GFX_Palette_t *pstPalette);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入
      eColorFmt 调色板对应的颜色格式: MI_GFX_ColorFmt_e 。 输入
      pstPalette 调色板数据。 输入

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    • 注意

      • 在调用此接口前应保证调用 MI_GFX_Open 打开 GFX 设备。

      • pstPalette 是一个容量为256的MI_GFX_PaletteEntry_t 数组，每一个MI_GFX_PaletteEntry_t代表一种颜色，对应在数组中的下标代表了颜色的索引。但I1/I2/I4与I8各自对应一个Palette，前者最大可支持16种颜色，后者最大可支持256种颜色。通过eColorFmt参数来区分设置的是哪一个Palette。

    • 举例

      1.    #define DEFAULT_GFX_DEV_ID (0)
2.    MI_GFX_Palette_t myPal;
3.    MI_GFX_PaletteEntry_t index_0;
4.    MI_GFX_PaletteEntry_t index_1;
5.    index_0.RGB.u8A = 0x40;
6.    index_0.RGB.u8R = 0xFF;
7.    index_0.RGB.u8G = 0;
8.    index_0.RGB.u8B = 0;
9.    index_1.RGB.u8A = 0x40;
10.    index_1.RGB.u8R = 0;
11.    index_1.RGB.u8G = 0xFF;
12.    index_1.RGB.u8B = 0;
13.
14.    myPal.aunPalette[0] = index_0;
15.    myPal.aunPalette[1] = index_1;
16.    myPal.u16PalStart = 0
17.    myPal.u16PalEnd = 1;
18.    MI_GFX_SetPalette(DEFAULT_GFX_DEV_ID, E_MI_GFX_FMT_I8, &myPal);

    2.9. MI_GFX_CreateDev

    • 功能

      初始化gfx设备。

    • 语法

      MI_S32 MI_GFX_CreateDev(MI_GFX_DEV GfxDevId, MI_GFX_DevAttr_t *pstDevAttr);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入
      pstDevAttr 设备初始化参数。 输入

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    2.10. MI_GFX_DestroyDev

    • 功能

      反初始gfx设备。

    • 语法

      MI_S32 MI_GFX_DestroyDev(MI_GFX_DEV GfxDevId);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    • 注意

      • 此函数必须在初始化设备后调用，否则返回失败。

      • 如果本接口在app退出前没有调用，内部会自动反初始化设备。

    2.11. MI_GFX_GetARGB1555To8888AlphaValue

    • 功能

      获取 alpha 转换值。

      当源位图和目标位图做 bitblit 操作时，不管源位图和目标位图的像素格式是什么，硬件都会各生成一个像素格式为 ARGB8888 的中间位图，再将中间位图的运算结果输出到目标位图。当源位图或目标图片像素格式为 ARGB1555 时，若ARGB1555的 alpha 位为0，则转换后ARGB8888的 alpha 为 0；若ARGB1555的 alpha 位为1，则转换后ARGB8888的 alpha 为 alpha 转换值。

    • 语法

      MI_S32 MI_GFX_GetARGB1555To8888AlphaValue(MI_GFX_DEV GfxDevId, MI_U8 *pu8AlphaValue);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入
      pu8AlphaValue alpha 转换值 输出

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    2.12. MI_GFX_SetARGB1555To8888AlphaValue

    • 功能

      设置 alpha 转换值。

      当源位图和目标位图做 bitblit 操作时，不管源位图和目标位图的像素格式是什么，硬件都会各生成一个像素格式为 ARGB8888 的中间位图，再将中间位图的运算结果输出到目标位图。当源位图或目标图片像素格式为 ARGB1555 时，若ARGB1555的 alpha 位为0，则转换后ARGB8888的 alpha 为 0；若ARGB1555的 alpha 位为1，则转换后ARGB8888的 alpha 为 alpha 转换值。

    • 语法

      MI_S32 MI_GFX_SetARGB1555To8888AlphaValue(MI_GFX_DEV GfxDevId, MI_U8 u8AlphaValue);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入
      u8AlphaValue alpha 转换值 输入

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    2.13. MI_GFX_GetInitialScalingCoeff

    • 功能

      获取缩放系数。当 bitblit 操作需要缩放时，双线性插值的图像几何中心偏移=缩放系数/1000。

    • 语法

      MI_S32 MI_GFX_GetInitialScalingCoeff(MI_GFX_DEV GfxDevId, MI_U16 *pu16ScalingCoefficient);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入
      pu16ScalingCoefficient 缩放系数 输出

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    2.14. MI_GFX_SetInitialScalingCoeff

    • 功能

      设置缩放系数。当 bitblit 操作需要缩放时，双线性插值的图像几何中心偏移=缩放系数/1000。默认值为500。

    • 语法

      MI_S32 MI_GFX_SetInitialScalingCoeff(MI_GFX_DEV GfxDevId, MI_U16 u16ScalingCoefficient);

    • 形参

      参数名称 描述 输入/输出
      GfxDevId GFX设备号 输入
      u16ScalingCoefficient 缩放系数 输入

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    2.15. MI_GFX_DrawLine

    • 功能

      向任务中加入画线操作。

    • 语法

      MI_S32 MI_GFX_DrawLine(MI_GFX_Surface_t *pstDst, MI_GFX_Line_t *pstLine, MI_U16 *pu16Fence);

    • 形参

      参数名称 描述 输入/输出
      pstDst 目标位图。 输入
      pstLine 直线属性 输入
      pu16Fence 返回Fence的指针 输出

    • 返回值

      • MI_SUCCESS 打开设备成功。

      • 初始化失败，详情参照错误码。

    • 依赖

      • 头文件：mi_gfx.h, mi_gfx_datatype.h

      • 库文件：libmi_gfx.a / libmi_gfx.so

    • 注意

      • 在调用此接口前应保证调用 MI_GFX_Open打开 GFX 设备。

      • 画线区域不能超出目标位图的大小.

      • 直线的终点不会被画出.

      • 如果是目标位图的像素格式为RGB或ARGB，u32ColorFrom/u32ColorFrom从高位到低位，依次是A8：R8：G8：B8，如果目标位图的像素格式为YUYV422，则A8则无效，R对应Y，G对应U，B对应V。

    • 举例

      1.    #define DEFAULT_GFX_DEV_ID (0)
2.    #define DEFAULT_SOC_ID (0)
3.
4.    FILE *fp = NULL;
5.    MI_GFX_Surface_t stDst;
6.    MI_GFX_Line_t stLine;
7.    MI_U16 u16TargetFence;
8.    MI_PHY phyAddr;
9.    void *VirAddr;
10.
11.    ExecFunc(MI_SYS_Init(DEFAULT_SOC_ID), MI_SUCCESS);
12.    fp = fopen(SRC_FILE_NAME, "wb");
13.    ExecFunc(MI_SYS_MMA_Alloc("mma_heap_name0", SRC_WIDTH*SRC_HEIGHT*2, &phyAddr), MI_SUCCESS);
14.
15.    //MI_U32 phySrcAddr, phyDstAddr;
16.    ExecFunc(MI_GFX_Open(DEFAULT_SOC_ID), MI_SUCCESS);
17.    ExecFunc(MI_SYS_Mmap(phyAddr, SRC_WIDTH*SRC_HEIGHT*2, &pVirAddr , FALSE), MI_SUCCESS);
18.    memset(pVirAddr, 0x22, SRC_WIDTH*SRC_HEIGHT*2);
19.
20.    //draw line
21.    memset(&stDst, 0x0, sizeof(stDst));
22.    stDst.eColorFmt = E_MI_GFX_FMT_ARGB1555;
23.    stDst.u32Width = SRC_WIDTH;
24.    stDst.u32Height = SRC_HEIGHT;
25.    stDst.u32Stride = SRC_WIDTH * 2;
26.    stDst.phyAddr = phyAddr;
27.
28.    memset(&stLine, 0x0, sizeof(stLine));
29.    stLine.stPointFrom.s16x = 0;
30.    stLine.stPointFrom.s16y = 0;
31.    stLine.stPointTo.s16x = 100;
32.    stLine.stPointTo.s16y = 100;
33.    stLine.u16Width = 1;
34.    stLine.bColorGradient = TRUE;
35.    stLine.bColorFrom = 0xffff0000;
36.    stLine.bColorTo = 0xffff00ff;
37.
38.    ExecFunc(MI_GFX_DrawLine(DEFAULT_SOC_ID, &stDst, &stLine, &u16TargetFence), MI_SUCCESS);
39.    ExecFunc(MI_GFX_WaitAllDone(DEFAULT_SOC_ID, FALSE, u16TargetFence), MI_SUCCESS);
40.    if (NULL != fp)
41.    {
42.        fwrite(pVirAddr, 1, SRC_WIDTH*SRC_HEIGHT*2, fp);
43.        fclose(fp);
44.        fp = NULL;
45.    }
46.    ExecFunc(MI_SYS_Munmap(pVirAddr, SRC_WIDTH*SRC_HEIGHT*2), MI_SUCCESS);
47.    ExecFunc(MI_SYS_MMA_Free(phyAddr), MI_SUCCESS);
48.
49.    ExecFunc(MI_GFX_Close(DEFAULT_SOC_ID), MI_SUCCESS);
50.    ExecFunc(MI_SYS_Exit(DEFAULT_SOC_ID), MI_SUCCESS);

    3. GFX数据类型

    GFX相关数据类型如下表：

    数据类型 说明
    MI_GFX_ColorFmt_e 定义像素颜色格式
    MI_GFX_Surface_t 定义位图属性结构体
    MI_GFX_Rect_t 定义操作区域属性结构体
    MI_GFX_ColorKeyOp_e 定义Colorkey 操作模式
    MI_GFX_ColorKeyValue_t 定义Colorkey 颜色属性结构体
    MI_GFX_ColorKeyInfo_t 定义Colorkey 属性结构体
    MI_GFX_Rotate_e 定义图像旋转角度
    MI_GFX_Mirror_e 定义图像镜像模式
    MI_GFX_DfbBldOp_e 定义Alpha Blending 的模式
    MI_Gfx_DfbBlendFlags_e 定义Alpha Blending 的标志
    MI_GFX_BitBltMode_e 定义 BitBlt的插值模式。
    MI_GFX_Opt_t 定义Bitblit 操作的可选属性结构体
    MI_GFX_PaletteEntry_t 定义调色板颜色结构体
    MI_GFX_Palette_t 定义调色板结构体
    MI_GFX_DevAttr_t 定义GFX设备初始化参数
    MI_GFX_Point_t 定义点属性结构体
    MI_GFX_Line_t 定义直线属性结构体
    MI_GFX_DEV GFX的设备号

    3.1. MI_GFX_ColorFmt_e

    • 说明

      定义像素颜色格式。

    • 定义

      typedef enum
{
    E_MI_GFX_FMT_I1 = 0, /* ColorFormat */
    E_MI_GFX_FMT_I2,
    E_MI_GFX_FMT_I4,
    E_MI_GFX_FMT_I8,
    E_MI_GFX_FMT_FABAFGBG2266,
    E_MI_GFX_FMT_1ABFGBG12355,
    E_MI_GFX_FMT_RGB565,
    E_MI_GFX_FMT_ARGB1555,
    E_MI_GFX_FMT_ARGB4444,
    E_MI_GFX_FMT_ARGB1555_DST,
    E_MI_GFX_FMT_ARGB8888,
    E_MI_GFX_FMT_RGBA5551,
    E_MI_GFX_FMT_RGBA4444,
    E_MI_GFX_FMT_ABGR8888,
    E_MI_GFX_FMT_BGRA5551,
    E_MI_GFX_FMT_ABGR1555,
    E_MI_GFX_FMT_ABGR4444,
    E_MI_GFX_FMT_BGRA4444,
    E_MI_GFX_FMT_BGR565,
    E_MI_GFX_FMT_RGBA8888,
    E_MI_GFX_FMT_BGRA8888,
    E_MI_GFX_FMT_YUV422_YUYV,
    E_MI_GFX_FMT_YUV422_YVYU,
    E_MI_GFX_FMT_YUV422_UYVY,
    E_MI_GFX_FMT_YUV422_VYUY,
    E_MI_GFX_FMT_MAX
} MI_GFX_ColorFmt_e;

    • 注意

      对应surface支持的color format，在bitblit操作时，对应的SrcSurface、DstSurface的颜色格式。I1/I2/I4/I8不能作为DstSurface的颜色格式。

    • 相关数据类型及接口

      MI_GFX_ColorKeyInfo_t

      MI_GFX_Surface_t

      MI_GFX_SetPalette

    3.2. MI_GFX_Surface_t

    • 说明

      定义位图属性结构体。

    • 定义

      typedef struct MI_GFX_Surface_s
{
    MI_PHY phyAddr;
    MI_GFX_ColorFmt_e eColorFmt;
    MI_U32 u32Width;
    MI_U32 u32Height;
    MI_U32 u32Stride;
} MI_GFX_Surface_t;

    • 成员

      成员 描述
      u32PhyAddr 位图对应内存的物理地址。
      eColorFmt 位图像素颜色格式。
      u32Height 位图高度。
      u32Width 位图宽度。
      u32Stride 位图跨度。

    • 注意事项

      • 当位图的像素格式大小大于或等于 1Byte 时，位图对应内存的物理地址和 Stride 必须按照像素格式大小对齐；当位图的像素格式大小不足 1Byte 时，位图对应内存的物理地址和 Stride 需要按照 1Byte 对齐。

      • YUYV422 格式的位图的水平起始位置和宽度必须为偶数。

    • 相关数据类型及接口

      MI_GFX_QuickFill

      MI_GFX_DrawLine

      MI_GFX_Bitblit

    3.3. MI_GFX_Rect_t

    • 说明

      定义操作区域结构体。

    • 定义

      typedef struct MI_GFX_Rect_s
{
    MI_S32 s32Xpos;
    MI_S32 s32Ypos;
    MI_U32 u32Width;
    MI_U32 u32Height;
} MI_GFX_Rect_t;

    • 成员

      成员 描述
      s32Xpos 操作区域的起始横坐标，以像素数为单位。有效范围[0, 位图宽度）
      s32Ypos 操作区域的起始纵坐标，以像素数为单位。有效范围[0, 位图高度）
      u32Width 操作区域的宽度，以像素数为单位。
      u32Height 操作区域的高度，以像素数为单位。

    • 注意事项

      操作范围必须在位图范围内。

    • 相关数据类型及接口

      MI_GFX_Opt_t

      MI_GFX_QuickFill

      MI_GFX_Bitblit

    3.4. MI_GFX_ColorKeyOp_e

    • 说明

      定义 colorkey 操作模式。

    • 定义

      typedef enum
{
    E_MI_GFX_RGB_OP_EQUAL = 0,
    E_MI_GFX_RGB_OP_NOT_EQUAL,
    E_MI_GFX_ALPHA_OP_EQUAL,
    E_MI_GFX_ALPHA_OP_NOT_EQUAL,
    E_MI_GFX_ARGB_OP_EQUAL,
    E_MI_GFX_ARGB_OP_NOT_EQUAL,
    E_MI_GFX_CKEY_OP_BUTT,
} MI_GFX_ColorKey_e;

    • 成员

      成员 描述
      E_MI_GFX_RGB_OP_EQUAL RGB相等做colorkey 操作
      E_MI_GFX_RGB_OP_NOT_EQUAL RGB不相等做colorkey 操作
      E_MI_GFX_ ALPHA_OP_EQUAL ALPHA相等做colorkey操作
      E_MI_GFX_ ALPHA_OP_NOT_EQUAL ALPHA不相等做colorkey操作
      E_MI_GFX_ ARGB_OP_EQUAL ARGB相等做colorkey 操作，详见注意事项
      E_MI_GFX_ARGB_OP_NOT_EQUAL ARGB不相等做colorkey 操作，详见注意事项
      E_MI_GFX_CKEY_OP_BUTT 无效的colorkey 操作

    • 注意事项

      • 对位图进行 colorkey 时，可选择前景、背景，也可以选择key值相等或者不等。

      • E_MI_GFX_ARGB_OP_EQUAL的选中条件如下：

        Ikayaki系列：

        srcSurface：(Apixel == Acolorkey) || (RGBpixel == RGBcolorkey)

        dstSurface：(ARGBpixel == ARGBcolorkey)

        Muffin、Mochi、Opera系列：

        (ARGBpixel == ARGBcolorkey)

      • E_MI_GFX_ARGB_OP_NOT_EQUAL的选中条件如下：

        Ikayaki系列：

        srcSurface：(ARGBpixel != ARGBcolorkey)

        dstSurface：(Apixel != Acolorkey) || (RGBpixel != RGBcolorkey)

        Muffin、Mochi、Opera系列：

        (ARGBpixel != ARGBcolorkey)

    • 相关数据类型及接口

      MI_GFX_ColorKeyInfo_t

    3.5. MI_GFX_ColorKeyValue_t

    • 说明

      定义colorkey的颜色结构体。

    • 定义

      typedef struct MI_GFX_ColorKey_s
{
    MI_U32 u32ColorStart;
    MI_U32 u32ColorEnd;
} MI_GFX_ColorKeyValue_t;

    • 成员

      成员 描述
      u32ColorStart ColorKey颜色范围起始值
      u32ColorEnd ColorKey颜色范围结束值

    • 注意事项

      当仅针对一个color值做colorkey操作时，将 u32ColorStart = u32ColorEnd = colorVal。

    • 相关数据类型及接口

      MI_GFX_ColorKeyInfo_t

    3.6. MI_GFX_ColorKeyInfo_t

    • 说明

      定义 colorkey属性结构体。

    • 定义

      typedef struct MI_GFX_ColorKeyInfo_s
{
    MI_BOOL bEnColorKey;
    MI_GFX_ColorKeyOp_e eCKeyOp;
    MI_GFX_ColorFmt_e  eCKeyFmt;
    MI_GFX_ColorKeyValue_t  stCKeyVal;
} MI_GFX_ColorKeyInfo_t;

    • 成员

      成员 描述
      bEnColorKey 是否使能ColorKey操作
      eCKeyOp ColorKey操作模式
      stCKeyVal ColorKey颜色范围
      eCKeyFmt ColorKey的颜色格式

    • 相关数据类型及接口

      MI_GFX_Opt_t

    3.7. MI_GFX_Rotate_e

    • 说明

      定义图像旋转角度。

    • 定义

      typedef enum
{
    E_MI_GFX_ROTATE_0  = 0，
    E_MI_GFX_ROTATE_90，
    E_MI_GFX_ROTATE_180，
    E_MI_GFX_ROTATE_270
} MI_GFX_Rotate_e;

    • 相关数据类型及接口

      MI_GFX_Opt_t

    3.8. MI_GFX_Mirror_e

    • 说明

      定义图像镜像模式。

    • 定义

      typedef enum
{
    E_MI_GFX_MIRROR_NONE = 0,
    E_MI_GFX_MIRROR_HORIZONTAL,
    E_MI_GFX_MIRROR_VERTICAL,
    E_MI_GFX_MIRROR_BOTH,
    E_MI_GFX_MIRROR_MAX
} MI_GFX_Mirror_e;

    • 成员

      成员 描述
      E_MI_GFX_MIRROR_NONE 输出图像不进行镜像操作
      E_MI_GFX_MIRROR_HORIZONTAL 输出图像水平镜像
      E_MI_GFX_MIRROR_VERTICAL 输出图像垂直镜像
      E_MI_GFX_MIRROR_BOTH 输出图像水平+垂直镜像
      E_MI_GFX_MIRROR_MAX 无效的镜像类型

    • 相关数据类型及接口

      MI_GFX_Opt_t

    3.9. MI_GFX_DfbBldOp_e

    • 说明

      定义 Alpha Blending 的模式。

    • 定义

      typedef enum
{
    E_MI_GFX_DFB_BLD_ZERO = 0,
    E_MI_GFX_DFB_BLD_ONE,
    E_MI_GFX_DFB_BLD_SRCCOLOR,
    E_MI_GFX_DFB_BLD_INVSRCCOLOR,
    E_MI_GFX_DFB_BLD_SRCALPHA,
    E_MI_GFX_DFB_BLD_INVSRCALPHA,
    E_MI_GFX_DFB_BLD_DESTALPHA,
    E_MI_GFX_DFB_BLD_INVDESTALPHA,
    E_MI_GFX_DFB_BLD_DESTCOLOR,
    E_MI_GFX_DFB_BLD_INVDESTCOLOR,
    E_MI_GFX_DFB_BLD_SRCALPHASAT,
    E_MI_GFX_DFB_BLD_NONE,
    E_MI_GFX_DFB_BLD_MAX,
} MI_GFX_DfbBldOp_e;

    • 成员

      成员 描述
      E_MI_GFX_DFB_BLD_OP_ZERO argb *= 0.0 同directfb DSBF_ZERO
      E_MI_GFX_DFB_BLD_OP_ONE argb *= 1.0 同directfb DSBF_ONE
      E_MI_GFX_DFB_BLD_OP_SRCCOLOR argb *= Sargb 同directfb DSBF_SRCCOLOR
      E_MI_GFX_DFB_BLD_OP_INVSRCCOLOR argb *= 1.0 - Sargb 同directfb DSBF_INVSRCCOLOR
      E_MI_GFX_DFB_BLD_OP_SRCALPHA argb *= Saaaa 同directfb DSBF_SRCALPHA
      E_MI_GFX_DFB_BLD_OP_INVSRCALPHA argb *= 1.0 – Saaaa 同directfb DSBF_INVSRCALPHA
      E_MI_GFX_DFB_BLD_OP_DESTCOLOR argb *= Dargb 同directfb DSBF_DESTCOLOR
      E_MI_GFX_DFB_BLD_OP_INVDESTCOLOR argb *= 1.0 – Dargb 同directfb DSBF_INVDESTCOLOR
      E_MI_GFX_DFB_BLD_OP_DESTALPHA argb *= Daaaa 同directfb DSBF_DESTALPHA
      E_MI_GFX_DFB_BLD_OP_INVDESTALPHA argb *= 1.0 – Daaaa 同directfb DSBF_INVDESTALPHA
      E_MI_GFX_DFB_BLD_OP_SRCALPHASAT rgb *= min(Sa, 1-Da) 同directfb DSBF_SRCALPHASAT
      E_MI_GFX_DFB_BLD_NONE 无效的 alpha 混合模式
      E_MI_GFX_BLD_MAX argb *= 0.0 同directfb DSBF_ZERO

    • 注意事项

      在前景位图和背景位图作叠加运算时，可以分别设置 Src 通道和 Dst 通道的叠加模式。现在支持 11 种叠加模式。用 MI_GFX_DfbBldOp_e 设置模式。

    • 相关数据类型及接口

      MI_GFX_Opt_t

    3.10. MI_Gfx_DfbBlendFlags_e

    • 说明

      定义 Alpha Blending的标志。

    • 定义

      typedef enum
{
    E_MI_GFX_DFB_BLEND_NOFX = 0x00000000,
    E_MI_GFX_DFB_BLEND_COLORALPHA = 0x00000001,
    E_MI_GFX_DFB_BLEND_ALPHACHANNEL = 0x00000002,
    E_MI_GFX_DFB_BLEND_COLORIZE = 0x00000004,
    E_MI_GFX_DFB_BLEND_SRC_PREMULTIPLY = 0x00000008,
    E_MI_GFX_DFB_BLEND_SRC_PREMULTCOLOR = 0x00000010,
    E_MI_GFX_DFB_BLEND_DST_PREMULTIPLY = 0x00000020,
    E_MI_GFX_DFB_BLEND_XOR = 0x00000040,
    E_MI_GFX_DFB_BLEND_DEMULTIPLY = 0x00000080,
    E_MI_GFX_DFB_BLEND_SRC_COLORKEY = 0x00000100,
    E_MI_GFX_DFB_BLEND_DST_COLORKEY = 0x00000200,
    E_MI_GFX_DFB_BLEND_MAX = 0x3FF
} MI_Gfx_DfbBlendFlags_e;

    • 成员

      成员 描述
      E_MI_GFX_DFB_BLEND_NOFX 没有任何BLD操作
      E_MI_GFX_DFB_BLEND_COLORALPHA src alpha会根据const color value运算 src.a = const color.a; 同directfb DSBLIT_BLEND_COLORALPHA
      E_MI_GFX_DFB_BLEND_ALPHACHANNEL src alpha会根据const color value运算 src.a = src.a * const color.a; 同directfb DSBLIT_BLEND_ALPHACHANNEL。
      E_MI_GFX_DFB_BLEND_COLORIZE 将const color作为全局颜色，调整源颜色 同directfb DSBLIT_COLORIZE。
      E_MI_GFX_DFB_BLEND_SRC_PREMULTIPLY 使用源alpha预乘源颜色 src.r = src.r * src.a;等 同directfb DSBLIT_SRC_PREMULTIPLY。
      E_MI_GFX_DFB_BLEND_SRC_PREMULTCOLOR 使用const alpha预乘源颜色 src.r = src.r * const.a;等 同directfb DSBLIT_SRC_PREMULTCOLOR。
      E_MI_GFX_DFB_BLEND_DST_PREMULTIPLY 使用目的alpha预乘目的颜色 dst.r = dst.r * dst.a;等 同directfb DSBLIT_DST_PREMULTIPLY。
      E_MI_GFX_DFB_BLEND_XOR 调节和预乘alpha src.a ^= dst.a; 同directfb DSBLIT_XOR。
      E_MI_GFX_DFB_BLEND_DEMULTIPLY 预乘到非预乘的转换，最好不要使用这样的操作 x.r = ((int)x.r << 8) / ((int)x.a + 1);等 同directfb DSBLIT_DEMULTIPLY。
      E_MI_GFX_DFB_BLEND_SRC_COLORKEY 如果src的颜色等于const color，则会被key掉
      E_MI_GFX_DFB_BLEND_DST_COLORKEY 如果dst的颜色等于const color，则会被key掉
      E_MI_GFX_DFB_BLEND_MAX 上面所有的action都会被使能

    • 相关数据类型及接口

      MI_GFX_Opt_t

    3.11. MI_GFX_BitBltMode_e

    • 说明

      定义 BitBlt的插值模式。

    • 定义

      typedef enum

{

    E_MI_GFX_BITBLT_MODE_BILINEAR,

    E_MI_GFX_BITBLT_MODE_NEAREST,

} MI_GFX_BitBltMode_e;

    • 成员

      成员 描述
      E_MI_GFX_BITBLT_MODE_BILINEAR 双线性插值模式
      E_MI_GFX_BITBLT_MODE_NEAREST 邻近插值模式

    • 相关数据类型及接口

      MI_GFX_Opt_t

    3.12. MI_GFX_Opt_t

    • 说明

      定义 BitBlit 操作的可选属性结构体。

    • 定义

      typedef struct MI_GFX_Opt_s
{
    MI_GFX_Rect_t stClipRect;
    MI_GFX_ColorKeyInfo_t stSrcColorKeyInfo;
    MI_GFX_ColorKeyInfo_t stDstColorKeyInfo;
    MI_GFX_DfbBldOp_e eSrcDfbBldOp;
    MI_GFX_DfbBldOp_e eDstDfbBldOp;
    MI_GFX_Mirror_e eMirror;
    MI_GFX_Rotate_e eRotate;
    MI_Gfx_DfbBlendFlags_e eDFBBlendFlag;
    MI_GFX_BitBltMode_e eMode;
    MI_U32 u32GlobalSrcConstColor;
    MI_U32 u32GlobalDstConstColor;
} MI_GFX_Opt_t;

    • 成员

      成员 描述
      stSrcColorKeyInfo Src surface colorkey 操作
      stDstColorKeyInfo Dst surface colorkey操作
      stClipRect clip 区域定义
      eMirror 图像镜像类型
      eSrcDfbBldOp Src Surface BLEND操作类型
      eDstDfbBldOp Dst Surface BLEND操作类型
      eRotate 图像旋转角度，0、90、180、270度旋转
      eDFBBlendFlag Blending的相关操作，如XOR、AlphaBlending、Colorize等操作
      eMode Bitblt使用的插值模式
      u32GlobalSrcConstColor 针对eDFBBlendFlag 操作对应的const参数，eDFBBlendFlag 操作有对应的mutli等等
      u32GlobalDstConstColor 针对eDFBBlendFlag 操作对应的const参数，eDFBBlendFlag 操作有对应的mutli等等

    • 注意事项

      目前仅有u32GlobalSrcConstColor有效。

    • 相关数据类型及接口

      MI_GFX_Bitblit

    3.13. MI_GFX_PaletteEntry_t

    • 说明

      定义调色板颜色结构体。

    • 定义

      typedef union
{
    /// ARGB8888 byte order
    struct
    {
        MI_U8 u8A;
        MI_U8 u8R;
        MI_U8 u8G;
        MI_U8 u8B;
    } RGB;
    // u8Data[0] = u8A
    // u8Data[1] = u8R
    // u8Data[2] = u8G
    // u8Data[3] = u8B
    MI_U8 u8Data[4];
} MI_GFX_PaletteEntry_t;

    • 成员

      成员 描述
      RGB 索引颜色对应的RGB颜色的分量结构体表示
      u8Data 索引颜色对应的RGB颜色的字节序表示

    • 注意事项

      注意定义中注释对颜色定义的描述，以便正确填写调色板数据。

    • 相关数据类型及结果

      MI_GFX_Palette_t

    3.14. MI_GFX_Palette_t

    • 说明

      定义调色板结构体。

    • 定义

      typedef struct MI_GFX_Palette_s
{
    MI_GFX_PaletteEntry_t aunPalette[256];
    MI_U16 u16PalStart;
    MI_U16 u16PalEnd;
}MI_GFX_Palette_t;

    • 成员

      成员 描述
      aunPalette 调色板索引对应的RGB颜色数组
      u16PalStart 需要配置RGB颜色的索引集起始索引
      u16PalEnd 需要配置RGB颜色的索引集结束索引

    • 相关数据类型及结果

      MI_GFX_PaletteEntry_t

    3.15. MI_GFX_DevAttr_t

    • 说明

      GFX设备初始化参数。

    • 定义

      typedef struct MI_GFX_DevAttr_s
{
    MI_U32 u32DevId;
    MI_U8 *u8Data;
} MI_GFX_DevAttr_t;

    • 成员

      成员名称 描述
      u32DevId 设备ID
      u8Data 数据指针buffer

    • 相关数据类型及接口

      MI_GFX_CreateDev

    3.16. MI_GFX_Point_t

    • 说明

      定义点属性结构体。

    • 定义

      typedef struct MI_GFX_Point_s
{
    MI_S16 s16x;
    MI_S16 s16y;
} MI_GFX_Point_t;

    • 成员

      成员名称 描述
      s16x X坐标
      S16y Y坐标

    • 相关数据类型及接口

      MI_GFX_Line_t

    3.17. MI_GFX_Line_t

    • 说明

      定义直线属性结构体。

    • 定义

      typedef struct MI_GFX_Line_s
{
    MI_GFX_Point_t stPointFrom;
    MI_GFX_Point_t srPointTo;
    MI_U16 u16Width;
    MI_BOOL bColorGradient;
    MI_U32 u32ColorFrom;
    MI_U32 u32ColorTo;
} MI_GFX_Line_t;

    • 成员

      成员名称 描述
      stPointFrom 直线的起点
      srPointTo 直线的终点
      u16Width 直线宽度
      bColorGradient 是否颜色渐变
      u32ColorFrom 渐变起始颜色
      u32ColorTo 渐变结束颜色

    • 相关数据类型及接口

      MI_GFX_DrawLine

    3.18. MI_GFX_DEV

    • 说明

      GFX设备号。

    • 定义

      typedef MI_S32 MI_GFX_DEV;

    • 注意事项

      除Muffin支持2个device，其他系列芯片均只支持1个device。

    • 相关数据类型及接口

      所有的接口。

    4. GFX错误码

    GFX API 错误码如下所示：

    错误代码 宏定义 描述
    0xA00D2003 MI_ERR_GFX_INVALID_PARAM 非法参数
    0xA00D2002 MI_ERR_GFX_DEV_BUSY GFX设备忙
    0xA00D2220 MI_ERR_GFX_NOT_INIT 设备未初始化
    0xA00D2221 MI_ERR_GFX_DRV_NOT_SUPPORT 不支持的操作类型
    0xA00D2222 MI_ERR_GFX_DRV_FAIL_FORMAT 不支持的格式类型
    0xA00D2223 MI_ERR_GFX_NON_ALIGN_ADDRESS 地址未对齐
    0xA00D2224 MI_ERR_GFX_NON_ALIGN_PITCH Pitch对齐错误
    0xA00D2225 MI_ERR_GFX_DRV_FAIL_OVERLAP Option内存有叠加区域
    0xA00D2226 MI_ERR_GFX_DRV_FAIL_STRETCH 缩放失败
    0xA00D2228 MI_ERR_GFX_DRV_FAIL_LOCKED 设备被其他使用者锁住
    0xA00D2229 MI_ERR_GFX_DRV_FAIL_BLTADDR Bitblit起始地址错误

    5. PROCFS介绍

    5.1. cat

    • 调试信息

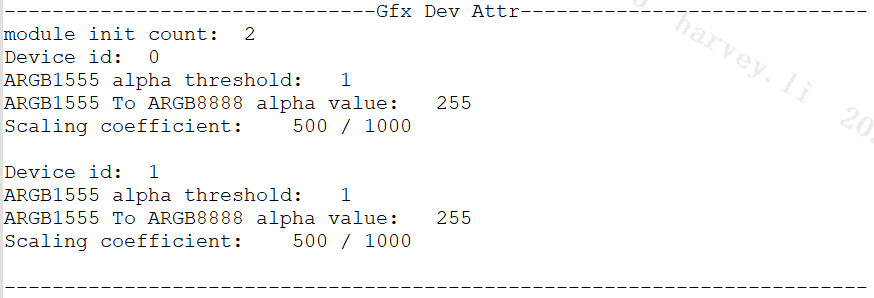

      # cat /proc/mi_modules/mi_gfx/mi_gfx0

    • 调试信息分析

      记录当前GFX的使用状况以及device属性可以动态地获取到这些信息，方便调试和测试。

    • 参数说明

      参数 描述
      device info
      module init count
      		 设备被 Open 的次数，由于 GFX 会有多个模块进行调用，并且不能确定是哪一个 module 会先调用 GFX 的初始化，所以设备允许多次 Open，会记录 Open 次数来在 Close 的时候做对应的计数判断是否需要真的 Close Device。
      Device id GFX的设备ID
      ARGB1555 alpha threshold ARGB8888 转 ARGB1555 时，GFX 内部的 alpha 判定阈值，如大于 N 则 alpha 为 1，反之 alpha 为 0。
      ARGB1555 To ARGB8888 alpha value ARGB1555 转 ARGB8888 时，GFX 将 ARGB1555 alpha bit 为 1的像素的 alpha 转为 ARGB1555 To ARGB8888 alpha value。
      Scaling coefficient 图像几何中心偏移
