SSU_烧录说明

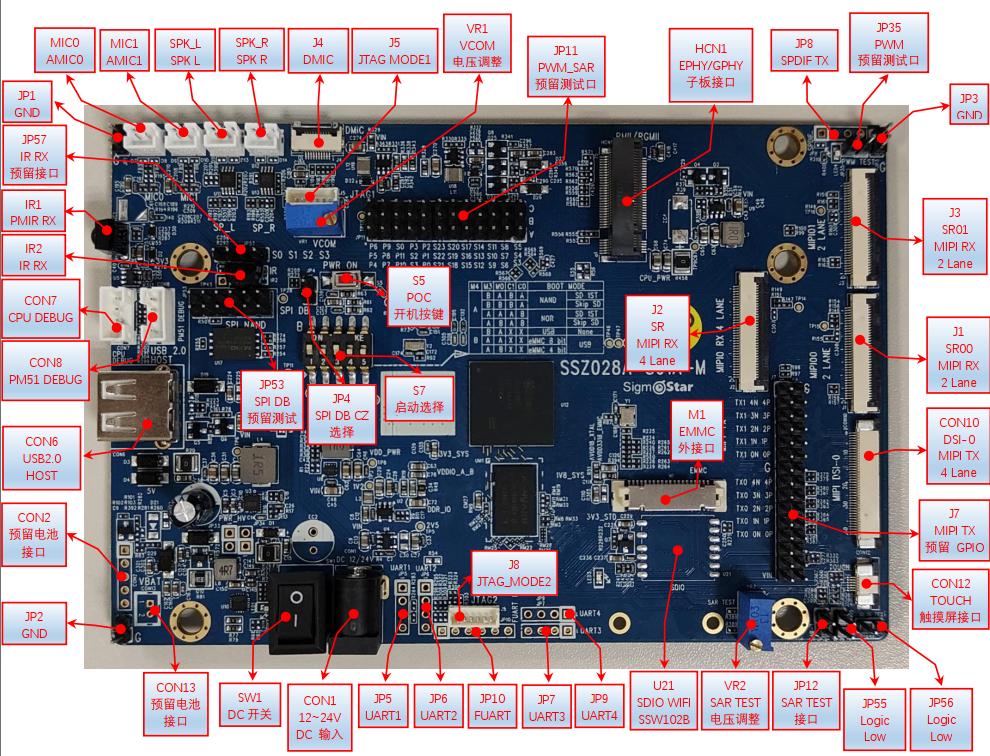

1. SSU 938x demo板硬件图示

Demo 板默认支持了SPI NOR跟SPI NAND启动可选，烧录前请确认板子选择的启动方式跟image的编译方式互为匹配，启动方式参照图示中的S7/S9启动选择标识，将拨片按需拨至对应位置即可

2. 工具烧录

  • 可以正常启动到Uboot的板子，建议直接用Tftp32烧录；

  • 空片或者是不能正常启动到Uboot控制台的板子，只能用Sigmastar Flash_Tool烧录。

2.1. USB Device烧录

详情请查阅文档SSU_USB Device升级。

2.2. Flash_Tool烧录

本方式适用于空片烧录或者板子无法进入Uboot控制台的情况下使用。

如非空片或者能够正常启动的情况下，想使用Flash Tool烧录，则需要按照以下方式先关闭掉Debug Uart

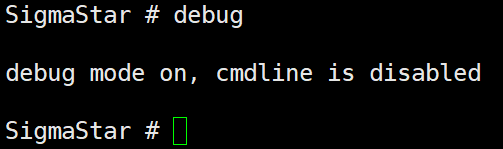

  • uboot控制台下直接输入debug，然后关闭串口终端

  • kernel下，则输入11111，然后关闭串口终端

2.2.1 SPI NAND Flash 与 SPI NOR FLASH烧录

  1. 开机，并确保串口的log无法执行到uboot控制台（如能正常启动，需要先在uboot控制台输入debug指令停掉串口调试功能）
  2. 关闭串口调试终端

  3. 启动到Uboot需要必备的分区以及分区起始地址

    Nand/Nor分区地址分别如下:

    Nand Flash:

    Binary file offset Binary 放置目录
    cis.bin 0x00000 project\image\output\images\cis.bin
    cis.bin 0x20000 project\image\output\images\cis.bin
    boot.bin 0x140000 project\image\output\images\boot.bin

    Nor Flash:

    Binary file offset Binary 放置目录
    boot.bin 0x000000 project\image\output\images\boot.bin

  4. 打开Flash_Tool，根据以上的分区以及分区起始地址，按照以下方法依次烧录分区:

    1. 选择Flash Type (Nand Flash/Nor Flash)
    2. 点击Connect，建立连接状态（Connect必须确保关闭串口工具，否则会出现争抢串口资源问题）
    3. 选择需要烧录的分区对应的img，截图以Nand Flash烧录boot.bin为例
    4. 勾选 Base shift at，选定从基地址0开始
    5. 填写对应img分区的起始地址（Nand的boot.bin对应的是0x140000）
    6. 确保Erase Device选择的是File Area
    7. 点击Run，等待运行结束，直至提示Pass状态

  5. 根据Flash Type按照步骤3中对应的分区以及分区地址填入，根据步骤4重复烧录即可，烧录完之后重启即可正常启动到Uboot控制台，之后就可以使用Tftp网口烧录了

2.2.2 eMMC烧录

  1. 开机，并确保串口的log无法执行到uboot控制台（如能正常启动，需要先在uboot控制台输入debug指令停掉串口调试功能）

  2. 关闭串口调试终端

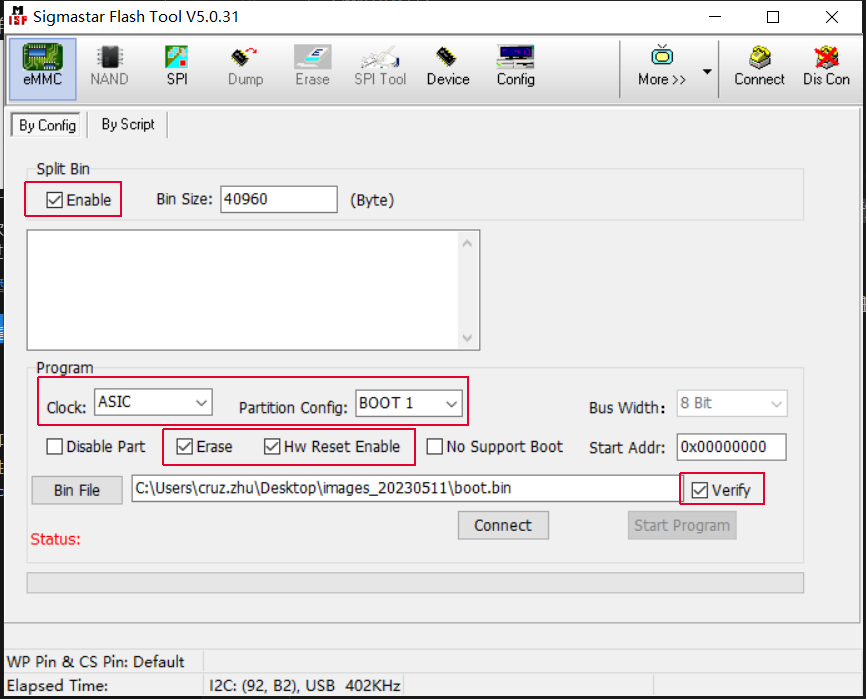

  3. 打开Flash_tool, 根据下图勾选emmc→config界面

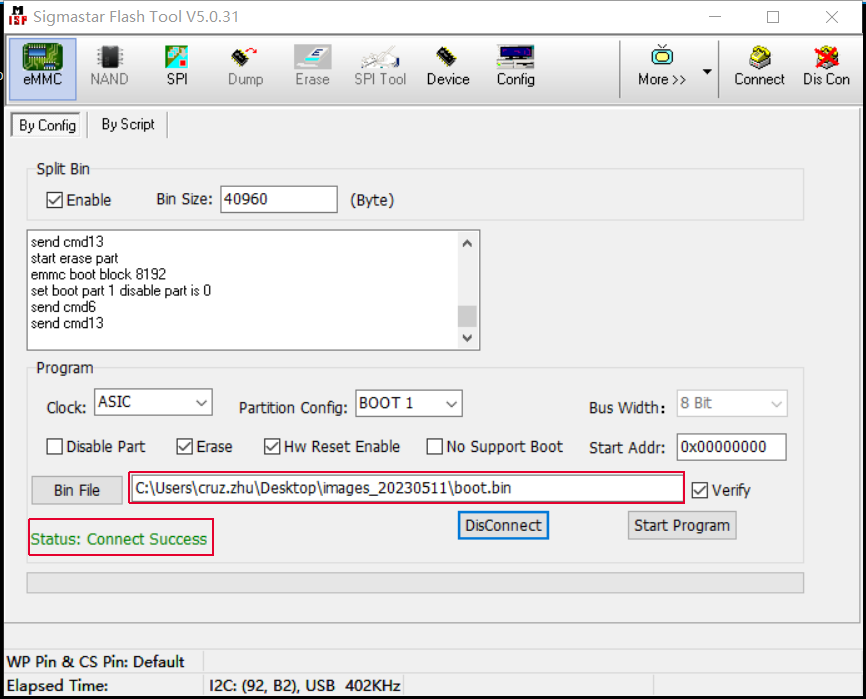

  4. 选择要升级的Bin file,点击connect，status显示Connect Success

  5. 点击 Start Program按钮，升级成功显示：Status：Success.Please reset power

  6. 烧录完之后重启可正常启动到uboot控制台，之后就可以使用Tftp烧录了

By Config界面部分按钮功能介绍

Split Bin

  • Enable： 烧录bin的时候是否要切割bin，使用于IMI比较小的场景

  • Bin Size: 切割Bin时，每个Bin文件大小

此两项推荐使用默认配置，不要随意修改。

Program

  • Bus Width: 启动的bus width，自动获取，无需手动设置。

  • Partition Config： 配置eMMC启动分区及烧写分区。

  • Disbale Part： 禁止从eMMC启动。

  • Hw Reset Enable： 是否使能eMMc 硬件复位。eMMc启动是使用硬复位，如果eMMc的硬复位是关的话无法启动，需要开启这个开关。

  • Erase： 是否擦除emmc。勾选上后，Connect时会对选中的Partition Config擦除。

  • verify： 烧录Bin的同时是否进行校验。

2.3. Tftp烧录（网口烧录）

本烧录方式仅针对可以进入到Uboot控制台的情况（空片或者无法启动到控制台的不支持此烧录方式）。

  1. 打开tftpd32工具，选择指向需要烧录的images目录(project\image\output\images)

  2. 开机按住Enter不放进入到Uboot控制台，按照以下方式设置IP

    setenv ipaddr 192.168.1.8;     //设置板端ip，要求能跟PC端ping通
setenv serverip 192.168.1.9；  //设置PC端的ip
setenv ethact gmac0；          //设置使用GMAC0,本平台使用的是Gphy
setenv ethaddr 0:11:22:33:44:55; //设定mac地址
saveenv;

  3. 输入estar （与全烧录的区别是此方式可以estar auto_update.txt中的脚本，烧录任意单独分区）

    注：

    1. 为了保证烧录顺利，请保证PC和开发板处于同一网段。
    2. 可以采用静态方式固定分配ip，防止烧录时ip地址跳变。
    3. 您也可以使用独立网卡使PC端直连开发板，固定该网卡的内网ip地址，并按上述方法设定开发板。
