MI RGN API

1. 概述¶

1.1. 模块说明¶

区域管理模块参与VPE、DIVP、LDC模块的内部流处理的一个环节。底层硬件模块支持是GOP（Graphic output path），区域管理模块利用GOP的特性抽象出来的一套软件接口，利用分时复用的原理使OSD(On-screen display)或者Cover贴到各个通道上。

区域管理模块提供区域资源的控制管理功能，包括区域的创建、销毁、获取与设置区域属性、获取与设置区域的通道属性等。

区域属性分为两种，一种是cover，Cover只是按照设定，给一块区域做遮挡，底层驱动只要知道显示的位置大小和颜色即可，因此创建Cover时，不会给cover分配内存做显示。

另外一种区域属性称为osd,有些地方亦称为overlay，它同样可以贴在video显示的区域，这块区域用内存来描述显示的内容，所以这块内容可以做点对点画图操作，显示内存支持argb、位图两种格式，使用者可以根据实际的场景来选择所需要的格式。

目前OSD可以支持的格式有ARGB1555、ARGB4444、ARGB8888、RGB565、I2、I4、I8，每个芯片支持的情况会有差异，下文会详细说明。暂不支持YUV格式。I2、I4、I8格式为位图格式，一个pixel的内存数据当作一个索引，通过索引能找到调色盘中的颜色数据，当前pixel显示的就是此颜色。

无论是Cover还是Osd其显示的内容均是叠加到VPE/DIVP/LDC模块的输出上，通过实验，当设定了region显示之后，把VPE/DIVP/LDC模块的输出dump成文件,通过工具就可以看到region的内容.

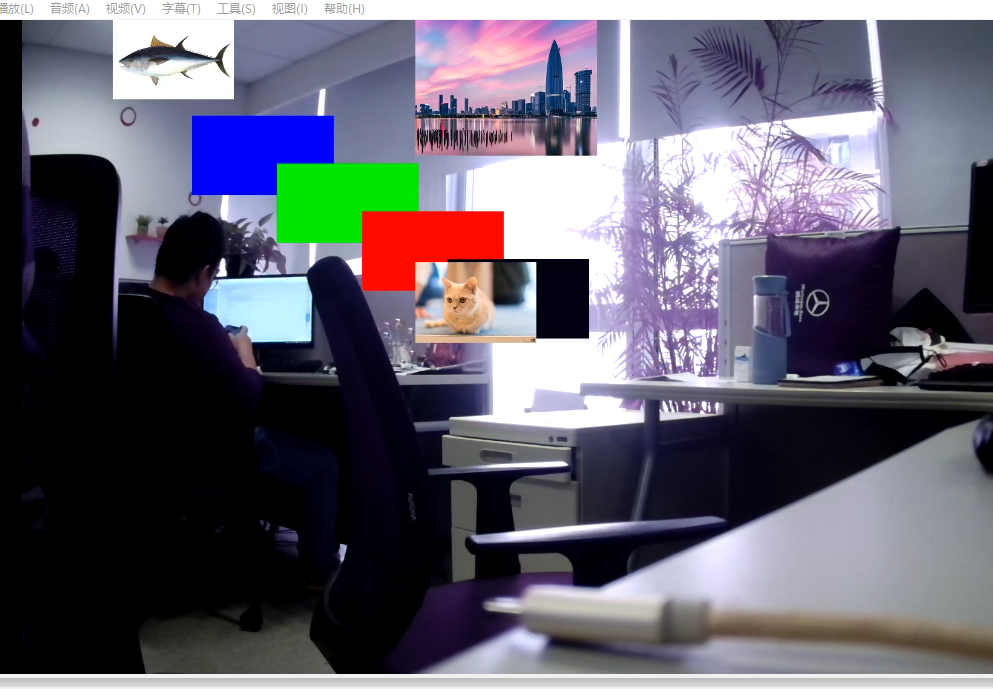

OSD可以显示一张图片，COVER仅仅可以设定颜色，在同一通道上OSD的内容永远在COVER之上，下图在同一个通道上显示了四个cover区域以及三张osd。

1.2. 流程框图¶

1.3. 关键字说明¶

I2

4色位图格式，用2个bit表示一个索引，因而有4种颜色，在调色盘中通过索引找到对应的颜色。
I4

16色位图格式，与I2格式类似，不同的是用4个bit表示一个索引，因而有16种颜色。
I8

256色位图格式，不同的是用8个bit表示一个索引，因而有256种颜色。
Palette

位图的调色盘，由Alpha、Red、Green、Blue四个8bit变量表示一个pixel的颜色，一共有256个颜色，对应0-255的索引序号。
OSD

On-screen display的简称，用来显示一些文字、图片、以及人机交互的菜单等内容。
GOP

Graphic output path的简称，可以理解为在video层之上的一个图形层。

2. API 参考¶

2.1. 功能模块API¶

API名	功能
MI_RGN_Init	初始化
MI_RGN_DeInit	反初始化
MI_RGN_Create	创建区域
MI_RGN_Destroy	销毁区域
MI_RGN_GetAttr	获取区域属性
MI_RGN_SetBitMap	设置区域位图
MI_RGN_AttachToChn	将区域叠加到通道上
MI_RGN_DetachFromChn	将区域从通道中撤出
MI_RGN_SetDisplayAttr	设置区域的通道显示属性
MI_RGN_GetDisplayAttr	获取区域的通道显示属性
MI_RGN_GetCanvasInfo	获取区域画布信息
MI_RGN_UpdateCanvas	更新区域画布信息
MI_RGN_ScaleRect	放大区域画布
MI_RGN_InitDev	初始化rgn设备
MI_RGN_DeInitDev	反初始化rgn设备

2.2. MI_RGN_Init¶

功能

初始化。

语法

MI_S32 MI_RGN_Init(MI_RGN_PaletteTable_t *pstPaletteTable);

形参

参数名称 参数含义 输入/输出

pstPaletteTable 调色板指针。输入
返回值
- MI_RGN_OK 成功。
- MI_ERR_RGN_BUSY 已初始化。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件
注意
- I2/I4/I8的图像格式是共用一份palette table，palette table只能在初始化时做一次，不可再次设置。
- RGB格式不会参考palette。
- Palette的第0号成员为透明色，上层无法指定。
- MI_RGN_Init需要在其他使用到RGN的模块Init之前进行（如VPE/DIVP）。

举例

MI_S32 s32Result = 0;
MI_RGN_PaletteTable_t stPaletteTable；
memset(&stPaletteTable, 0, sizeof(MI_RGN_PaletteTable_t));
stPaletteTable.astElement[1].u8Alpha = 255;
stPaletteTable.astElement[1].u8Red = 255;
stPaletteTable.astElement[1].u8Green = 0;
stPaletteTable.astElement[1].u8Blue = 0;
stPaletteTable.astElement[2].u8Alpha = 255;
stPaletteTable.astElement[2].u8Red = 0;
stPaletteTable.astElement[2].u8Green = 255;
stPaletteTable.astElement[2].u8Blue = 0;
stPaletteTable.astElement[3].u8Alpha = 255;
stPaletteTable.astElement[3].u8Red = 0;
stPaletteTable.astElement[3].u8Green = 0;
stPaletteTable.astElement[3].u8Blue = 255;
s32Result = MI_RGN_Init(&stPaletteTable);
s32Result = MI_RGN_DeInit();

相关主题

MI_RGN_DeInit

2.3. MI_RGN_DeInit¶

功能

反初始化。
语法
```
MI_S32 MI_RGN_DeInit();
```
返回值
- MI_RGN_OK 成功。
- MI_ERR_RGN_BUSY 未初始化。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件
注意

MI_RGN_DeInit需要在其他使用到RGN的模块Deinit之后进行（如VPE/DIVP）。
举例

参见MI_RGN_Init 举例。
相关主题

MI_RGN_Init

2.4. MI_RGN_Create¶

功能

创建区域。

语法

MI_S32 MI_RGN_Create(MI_RGN_HANDLE hHandle,
MI_RGN_Attr_t *pstRegion);

形参

参数名称 参数含义 输入/输出

hHandle 区域句柄号。必须是未使用的hHandle号取值范围：[0, MI_RGN_MAX_HANDLE]。输入

pstRegion 区域属性指针。输入
返回值
- MI_RGN_OK成功。
- 非MI_RGN_OK 失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件
注意
- 该句柄由用户指定，意义等同于 ID 号。
- 不支持重复创建。
- 区域属性必须合法，具体约束参见MI_RGN_Attr_t。
- MI_RGN_Attr_t中指定Cover还是OSD
- 区域属性指针不能为空。
- 创建 Cover时，只需指定区域类型即可。其它的属性，如区域位置，层次等信息在调用 MI_RGN_AttachToChn 接口时指定。
- 创建区域时，本接口只进行基本的参数的检查，例如：最小宽高，最大宽高等；当区域 attach 到通道上时，根据各通道模块支持类型的约束条件进行更加有针对性的参数检查，譬如支持的像素格式等；

举例

MI_S32 s32Result = 0;
MI_RGN_HANDLE hHandle = 0;
MI_RGN_Attr_t stRegion;
stRegion.eType = E_MI_RGN_TYPE_OSD;
stRegion.stOsdInitParam.ePixelFmt = E_MI_RGN_PIXEL_FORMAT_RGB1555;
stRegion.stOsdInitParam.stSize.u32Width = 40;
stRegion.stOsdInitParam.stSize.u32Height = 40;

s32Result = MI_RGN_Create(hHandle, &stRegion);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

s32Result = MI_RGN_GetAttr(hHandle, &stRegion);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

s32Result = MI_RGN_Destroy(hHandle);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

相关主题

MI_RGN_Destroy

MI_RGN_GetAttr

2.5. MI_RGN_Destroy¶

功能

销毁区域。

语法

MI_S32 MI_REG_Destroy (MI_RGN_HANDLE hHandle);

形参

参数名称 参数含义 输入/输出

hHandle 区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)。输入
返回值
- MI_RGN_OK成功。
- 非MI_RGN_OK 失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件：
注意
- 区域必须已创建。
举例

参见 MI_RGN_Create 举例。
相关主题

MI_RGN_Create

2.6. MI_RGN_GetAttr¶

功能

获取区域属性。

语法

MI_S32 MI_RGN_GetAttr(MI_RGN_HANDLE hHandle,
MI_RGN_Attr_t *pstRegion);

形参

参数名称 参数含义 输入/输出

hHandle 区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)。输入

pstRegion 区域属性指针。输出
返回值
- MI_RGN_OK成功。
- 非 MI_RGN_OK失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件：
注意
- 区域必须已创建。
- 区域属性指针不能为空。
举例

参见 MI_RGN_Create举例。

2.7. MI_RGN_SetBitMap¶

功能

设置区域位图，即对区域进行位图填充。

语法

MI_S32 MI_RGN_SetBitMap(MI_RGN_HANDLE hHandle,

MI_RGN_Bitmap_t *pstBitmap);

形参

参数名称 参数含义 输入/输出

hHandle 区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE )。输入

pstBitmap 位图属性指针。输入
返回值
- MI_RGN_OK 成功。
- 非MI_RGN_OK 失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件：
注意
- 区域必须已创建。
- 支持位图的大小和区域的大小可以不一致。
- 位图从区域的(0,0)点开始加载。当位图比区域大时，将会自动将图像剪裁成区域大小。
- 位图的像素格式必须和区域的像素格式一致。
- 位图属性指针不能为空。
- 支持多次调用。
- 此接口只对 Overlay有效。
- 调用了MI_RGN_GetCanvasInfo之后调用本接口无效，除非MI_RGN_UpdateCanvas 更新画布生效后。

举例

MI_S32 s32Result = 0;
MI_HANDLE hHandle = 0;
MI_RGN_Bitmap_t stBitmap;
MI_U32 u32FileSize = 200 * 200 * 2;
MI_U8 *pu8FileBuffer = NULL;
FILE *pFile = fopen("200X200.argb1555", "rb");
if (pFile == NULL)
{
    printf("open file failed \n");
    return -1;
}
pu8FileBuffer = (MI_U8*)malloc(u32FileSize);
if (pu8FileBuffer == NULL)
{
    printf("malloc failed fileSize=%d\n", u32FileSize);
    fclose(pFile);
    return -1;
}
memset(pu8FileBuffer, 0, u32FileSize);
fread(pu8FileBuffer, 1,  u32FileSize, pFile);
fclose(pFile);
stBitmap.stSize.u32Width = 200;
stBitmap.stSize.u32Height = 200;
stBitmap.ePixelFormat = E_MI_RGN_PIXEL_FORMAT_RGB1555;
stBitmap.pData = pu8FileBuffer;
free(pu8FileBuffer);
s32Result = MI_RGN_SetBitMap(hHandle, &stBitmap);

2.8. MI_RGN_AttachToChn¶

功能

将区域叠加到通道上。

语法

MI_S32 MI_RGN_AttachToChn(MI_RGN_HANDLE hHandle,
MI_RGN_ChnPort_t* pstChnPort,
MI_RGN_ChnPortParam_t *pstChnAttr)

形参

参数名称	参数含义	输入/输出
hHandle	区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)。	输入
pstChnPort	通道端口结构体指针。	输入
pstChnAttr	区域通道显示属性指针。	输入

返回值
- MI_RGN_OK 成功。
- 非MI_RGN_OK 失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件：
注意
- 区域必须已创建。
- 通道结构体指针不能为空。
- 区域通道显示属性指针不能为空。
- 多个osd区域类叠加到同一个通道上，每个osd必须是同一个图像格式。
- 并不是所有的通道上都有叠加region的能力，下表列出芯片差异。
- COVER只有硬件layer. OSD支持软件layer，底层会用软件拼图实现。
- OSD、COVER叠加到通道上对channel id不会有要求。
- 叠加到通道上的OSD小于或等于硬件layer个数，则全部使用硬件layer，反之则会用软件拼图。

芯片名称	通道位置	OSD各通道支持		Cover Layer 个数	OSD COLOR FORMAT支持
芯片名称	通道位置	硬件layer个数	最大layer个数	Cover Layer 个数	ARGB1555	ARGB4444	I2	I4	I8	RGB565	ARGB8888
Pretzel	VPE PORT 0	2	默认8(可调整)	4	支持	支持	支持	支持	支持	支持	支持
	VPE PORT 1	2	默认8(可调整)	4	支持	支持	支持	支持	支持	支持	支持
	VPE PORT 2	NA	NA	4	NA	NA	NA	NA	NA	NA	NA
	VPE PORT 3	2	默认8(可调整)	NA	支持	支持	支持	支持	支持	支持	支持
	DIVP PORT 0	2	默认8(可调整)	NA	支持	支持	支持	支持	支持	支持	支持
	LDC PORT 0	NA	NA	NA	NA	NA	NA	NA	NA	NA	NA

注：当DIVP使用rotate功能时，将无法叠加OSD。

芯片名称	通道位置	OSD各通道支持		Cover Layer 个数	OSD COLOR FORMAT支持
芯片名称	通道位置	硬件layer个数	最大layer个数	Cover Layer 个数	ARGB1555	ARGB4444	I2	I4	I8	RGB565	ARGB8888
Macaron	VPE PORT 0	4	128	支持	支持	支持	支持	支持	支持	NA	NA
	VPE PORT 1	4	128	4	支持	支持	支持	支持	支持	NA	NA
	VPE PORT 2	NA	NA	4	NA	NA	NA	NA	NA	NA	NA
	VPE PORT 3	NA	NA	NA	NA	NA	NA	NA	NA	NA	NA
	DIVP PORT 0	4	128	4	支持	支持	支持	支持	支持	NA	NA
	LDC PORT 0	NA	NA	NA	NA	NA	NA	NA	NA	NA	NA

注：此系列芯片内部可用的GOP硬件个数为3个，可输出的OSD模块有VPE PORT0/PORT1/PORT2、DIVP，一共有4个，根据用户使用场景，可以同时在其中任意选择三个端口的组合作为当前可用的OSD输出。当DIVP使用rotate功能时，将无法叠加OSD。

芯片名称	通道位置	OSD各通道支持		Cover Layer 个数	OSD COLOR FORMAT支持
芯片名称	通道位置	硬件layer个数	最大layer个数	Cover Layer 个数	ARGB1555	ARGB4444	I2	I4	I8	RGB565	ARGB8888
Ispahan	VPE PORT 0	4	128	4	支持	支持	支持	支持	支持	NA	NA
	VPE PORT 1	4	128	4	支持	支持	支持	支持	支持	NA	NA
	VPE PORT 2	4	128	4	支持	支持	支持	支持	支持	NA	NA
	VPE PORT 3	NA	NA	NA	NA	NA	NA	NA	NA	NA	NA
	DIVP PORT 0	4	128	4	支持	支持	支持	支持	支持	NA	NA
	LDC PORT 0	NA	NA	NA	NA	NA	NA	NA	NA	NA	NA

芯片名称	通道位置	OSD各通道支持		Cover Layer 个数	OSD COLOR FORMAT支持
芯片名称	通道位置	硬件layer个数	最大layer个数	Cover Layer 个数	ARGB1555	ARGB4444	I2	I4	I8	RGB565	ARGB8888
Pudding	VPE PORT 0	8	128	4	支持	支持	支持	支持	支持	NA	NA
	VPE PORT 1	8	128	4	支持	支持	支持	支持	支持	NA	NA
	VPE PORT 2	NA	NA	4	NA	NA	NA	NA	NA	NA	NA
	VPE PORT 3	NA	NA	NA	NA	NA	NA	NA	NA	NA	NA
	DIVP PORT 0	8	128	4	支持	支持	支持	支持	支持	NA	NA
	LDC PORT 0	8	128	支持	支持	支持	支持	支持	NA	NA

注：此系列芯片内部可用的GOP硬件个数为3个，可输出的OSD模块有VPE PORT0/PORT1/PORT2、LDC、DIVP，一共有5个。 DIVP和LDC不可以同时贴OSD，除此之外可以同时在其中任意选择三个端口的组合作为当前可用的OSD输出。当DIVP使用rotate功能时，将无法叠加OSD。

芯片名称	通道位置	OSD各通道支持		Cover Layer 个数	OSD COLOR FORMAT支持
芯片名称	通道位置	硬件layer个数	最大layer个数	Cover Layer 个数	ARGB1555	ARGB4444	I2	I4	I8	RGB565	ARGB8888
VPE PORT 1	8	128	4	支持	支持	支持	支持	支持	NA	NA
VPE PORT 2	8	128	4	支持	支持	支持	支持	支持	NA	NA
VPE PORT 3	NA	NA	NA	NA	NA	NA	NA	NA	NA	NA
VPE PORT 4	NA	NA	NA	NA	NA	NA	NA	NA	NA	NA
VPE PORT 5	8	128	4	支持	支持	支持	支持	支持	NA	NA
VPE PORT 6	8	128	4	支持	支持	支持	支持	支持	NA	NA
DIVP PORT 0	8	128	4	支持	支持	支持	支持	支持	NA	NA
LDC PORT 0	8	128	NA	支持	支持	支持	支持	NA	NA

注：此系列芯片内部可用的GOP硬件个数为6个，可输出的OSD模块有VPE PORT0/PORT1/PORT2/PORT5/PORT6、LDC、DIVP，一共有7个。 DIVP和LDC不可以同时贴OSD，因此最多同时可以有6个输出端口同时显示OSD。当DIVP使用rotate功能时，将无法叠加OSD。

芯片名称	通道位置	OSD各通道支持		Cover Layer 个数	OSD COLOR FORMAT支持
芯片名称	通道位置	硬件layer个数	最大layer个数	Cover Layer 个数	ARGB1555	ARGB4444	I2	I4	I8	RGB565	ARGB8888
Ikayaki	VPE PORT 0	1	128	4	支持	支持	支持	支持	支持	NA	NA
Ikayaki	DIVP PORT 0	1	128	4	支持	支持	支持	支持	支持	NA	NA

注：此系列芯片内部可用的GOP硬件个数为1个，可输出的OSD模块有VPE PORT0、DIVP，一共有2个。VPE PORT0和DIVP不可以同时贴OSD，因此最多同时只有1个输出端口显示OSD。当DIVP使用rotate功能时，将无法叠加OSD。

举例

MI_S32 s32Result = 0;
MI_RGN_HANDLE hHandle = 0;
MI_RGN_ChnPort_t stChnPort;
MI_RGN_ChnPortParam_t stChnAttr;

memset(stChnPort, 0, sizeof(MI_RGN_ChnPort_t));
memset(stChnAttr, 0, sizeof(MI_RGN_ChnPortParam_t));
stChnPort.eModId = E_MI_RGN_MODID_VPE;
stChnPort.s32DevId = 0;
stChnPort.s32ChnId = 0;
stChnPort.s32OutputPortId = 0;
stChnAttr.bShow = TRUE;
stChnAttr.stPoint.u32X = 0;
stChnAttr.stPoint.u32Y = 0;
stChnAttr.unPara. stCoverChnPort.u32Layer = 0;
stChnAttr.unPara. stCoverChnPort.stSize.u32Width = 200;
stChnAttr.unPara. stCoverChnPort.stSize.u32Height = 200;
stChnAttr.unPara. stCoverChnPort.u32Color = 0;

s32Result = MI_RGN_AttachToChn(hHandle, &stChnPort, &stChnAttr);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

s32Result = MI_RGN_DetachFromChn(hHandle, &stChnPort);
if (s32Result != MI_RGN_OK)
{
   return s32Result;
}

相关主题

MI_RGN_DetachFromChn

2.9. MI_RGN_DetachFromChn¶

功能

将区域从通道中撤出。

语法

MI_S32 MI_RGN_DetachFromChn(MI_RGN_HANDLE hHandle,

MI_RGN_ChnPort_t *pstChnPort);

形参

参数名称 参数含义 输入/输出

hHandle 区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE )。输入

pstChnPort 通道端口结构体指针。输入
返回值
- MI_RGN_OK成功。
- 非MI_RGN_OK 失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件：
注意
- 区域必须已创建。
- 通道结构体指针不能为空。
- 支持多次调用。
- 被叠加区域的通道或组（如 VENC，VPE 等）销毁前，需要调用本接口将区域
- 通道或组中撤出。
举例

参见 MI_RGN_AttachToChn举例。
相关主题

MI_RGN_AttachToChn

2.10. MI_RGN_SetDisplayAttr¶

功能

设置区域的通道显示属性。

语法

MI_S32 MI_RGN_SetDisplayAttr(MI_RGN_HANDLE hHandle,

MI_RGN_ChnPort_t *pstChnPort,

MI_RGN_ChnPortParam_t *pstChnPortAttr);

形参

参数名称	参数含义	输入/输出
hHandle	区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE )。	输入
pstChnPort	通道端口结构体指针。	输入
pstChnPortAttr	区域通道端口显示属性指针。	输入

返回值
- MI_RGN_OK成功。
- 非MI_RGN_OK 失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件：
注意
- 区域必须已创建。
- 建议先获取属性，再设置。
- 通道结构体指针不能为空。
- 区域通道显示属性指针不能为空。
- 区域必须先叠加到通道上。

举例

MI_S32 s32Result = 0;
MI_RGN_HANDLE hHandle = 0;
MI_RGN_ChnPort_t stChnPort;
MI_RGN_ChnPortParam_t stChnAttr;

stChnPort.eModId = E_MI_RGN_MODID_VPE;
stChnPort.s32DevId = 0;
stChnPort.s32ChnId = 0;
stChnPort.s32OutputPortId = 0;
s32Result = MI_RGN_GetDisplayAttr(hHandle, &stChnPort, &stChnAttr);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

stChnAttr.bShow = TRUE;
stChnAttr.stPoint.u32X = 0;
stChnAttr.stPoint.u32Y = 0;
stChnAttr.stCoverPara.u32Layer = 0;
stChnAttr.stCoverPara.stSize.u32Width = 200;
stChnAttr.stCoverPara.stSize.u32Height = 200;
stChnAttr.stCoverPara.u32Color = 0;

s32Result = MI_RGN_SetDisplayAttr(hHandle, &stChnPort, &stChnAttr);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

相关主题

MI_RGN_GetDisplayAttr

2.11. MI_RGN_GetDisplayAttr¶

功能

获取区域的通道显示属性。

语法

MI_S32 MI_RGN_GetDisplayAttr(MI_RGN_HANDLE hHandle,

MI_RGN_ChnPort_t *pstChnPort,

MI_RGN_ChnPortParam_t *pstChnPortAttr);

形参

参数名称	参数含义	输入/输出
hHandle	区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE )。	输入
pstChnPort	通道端口结构体指针。	输入
pstChnPortAttr	区域通道端口显示属性指针。	输出

返回值
- MI_RGN_OK成功。
- 非MI_RGN_OK 失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件：
注意
- 区域必须已创建。
- 通道结构体指针不能为空。
- 区域通道显示属性指针不能为空。
举例

请参见MI_RGN_SetDisplayAttr 的举例。
相关主题

MI_RGN_SetDisplayAttr

2.12. MI_RGN_GetCanvasInfo¶

功能

获取区域的显示画布信息。

语法

MI_S32 MI_RGN_GetCanvasInfo(MI_RGN_HANDLE hHandle,
MI_RGN_CanvasInfo_t* pstCanvasInfo);

形参

参数名称 参数含义 输入/输出

hHandle 区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)。输入

pstCanvasInfo 区域显示画布信息。输出
返回值
- MI_RGN_OK成功。
- 非 MI_RGN_OK失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件：
注意
- 区域必须已创建。
- 本接口与MI_RGN_SetBitMap功能类似，主要用于 overlay类型
- 导入位图数据。本接口相对于MI_RGN_SetBitMap 接口，用户可以直接更新
- 显示内部画布数据，节省一次内存拷贝和一张画布内存。
- 本接口用于获取区域对应的画布信息，在得到画布地址之后，用户可直接对画布进行操作，譬如：将 bmp 数据直接填写到该画布中。然后通过调用MI_RGN_UpdateCanvas 接口，更新显示画布数据。
- 本接口与MI_RGN_SetBitMap 接口互斥。如果已经使用了本接口，那么在调用 MI_RGN_UpdateCanvas 前，调用 MI_RGN_SetBitMap不生效。

举例

MI_RGN_HANDLE hHandle;
MI_RGN_Attr_t stRegion;
MI_RGN_PaletteTable_t stPaletteTable；
MI_RGN_CanvasInfo_t stCanvasInfo;

memset(&stPaletteTable, 0, sizeof(MI_RGN_PaletteTable_t));
stPaletteTable.astElement[0].u8Alpha = 0;
stPaletteTable.astElement[0].u8Red = 255;
stPaletteTable.astElement[0].u8Green = 255;
stPaletteTable.astElement[0].u8Blue = 255;
if (MI_RGN_OK != MI_RGN_Init(&stPaletteTable))
{
    printf("Init error!\n");

    return -1;
}
hHandle = 10;
stRegion.eType = E_MI_RGN_TYPE_OSD;
stRegion.stOsdInitParam.ePixelFmt = E_MI_RGN_PIXEL_FORMAT_ARGB1555;
stRegion.stOsdInitParam.stSize.u32Width = 100;
stRegion.stOsdInitParam.stSize.u32Height = 100;
if (MI_RGN_OK != MI_RGN_Init(hHandle, &stRegion))
{
    printf("Create handle error!\n");

    return -1;
}
if (MI_RGN_OK != MI_RGN_Create(hHandle, &stRegion))
{
    printf("Create handle error!\n");

    return -1;
}
FILE *pFile = fopen("100X100.argb1555", "rb");
if (pFile == NULL)
{
    printf("open file failed \n");
    MI_RGN_Destroy(hHandle);

    return -1;
}
if (MI_RGN_GetCanvas(hHandle, &stCanvasInfo) != MI_RGN_OK)
{
    return s32Result;
}

for (int i = 0; i < 100; i++)
{
    fread((MI_U8*)stCanvasInfo.virtAddr + i * stCanvasInfo.u32Stride, 1, 100 * 2, pFile);
}
fclose(pFile);
if (MI_RGN_UpdateCanvas(hHandle) != MI_RGN_OK)
{
    return s32Result;
}

相关主题

MI_RGN_UpdateCanvas

2.13. MI_RGN_UpdateCanvas¶

功能

更新显示画布，若画布有叠加到通道上则更新显示画布，若没有叠加到通道，则在执行叠加操作后才会在通道上显示出画布的内容。

语法

MI_S32 MI_RGN_UpdateCanvas(MI_RGN_HANDLE hHandle);

形参

| **参数名称** | **参数含义**                   | **输入/输出** |
|--------------|--------------------------------|---------------|
| hHandle      | 区域句柄号。 取值范围：[0, [MI_RGN_MAX_HANDLE](#32-mi_rgn_max_handle))。 | 输入          |

返回值
- MI_RGN_OK成功。
- 非 MI_RGN_OK失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件：
注意
- 区域必须已创建。
- 本接口配合MI_RGN_GetCanvasInfo 使用。主要用于画布内存数据更新之后，进行画布切换显示。
- 本接口必须与MI_RGN_GetCanvasInfo成对调用，同一个handler先执行MI_RGN_GetCanvasInfo获取画布的内存指针，待绘图操作完成后执行本接口，若没有先执行MI_RGN_GetCanvasInfo，则会返回MI_ERR_RGN_NOT_PERM。
- 当多个handler叠加到同一个通道上显示，并且都会使用MI_RGN_GetCanvasInfo及本接口进行绘图操作，在这个通道上的所有绘图操作可以在同一个线程上执行，若在不同线程上，必须使用锁保护起来，否则有可能会出现OSD闪烁，或者osd不刷新的问题。
- 以上多线程的情况下锁的使用详细说明如下：

  rgn的handle假设有handler0和handler1都贴到同一个通道上

  分别两个线程

  handler0

  T0_0 = getcanvas

  T0_1 = update

  handler1

  T1_0 = getcanvas

  T1_1 = update

  按照时间T的顺序执行

  有问题的情况：

  T0_0 -> T1_0 -> T0_1 -> T1_1，并伴随底层error的打印：“Front buf state error!!!”。

  加mutex后，能够正常。调整后的时序：

  lock-> T0_0 -> T0_1 -> unlock -> lock -> T1_0 -> T1_1 -> unlock
举例

请参见MI_RGN_GetCanvasInfo的举例。
相关主题

MI_RGN_GetCanvasInfo

2.14. MI_RGN_ScaleRect¶

功能

OSD区域放大。

语法

MI_S32 MI_RGN_ScaleRect(MI_RGN_ChnPort_t *pstChnPort, MI_RGN_Size_t *pstCanvasSize, MI_RGN_Size_t *pstScreenSize);

型参

参数名称	参数含义	输入/输出
pstChnPort	通道端口结构体指针。	输入
pstCanvasSize	放大前OSD所在图层宽高的结构体指针。要求宽按16byte对齐，如I4格式，需按32pixel对齐。	输入
pstScreenSize	放大后OSD所在屏幕宽高的结构体指针。	输入

返回值
- MI_RGN_OK成功。
- 非 MI_RGN_OK失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件：
注意
- 区域必须已创建。
- 放大后的屏幕宽高不能超过视频帧的宽高，视频帧的最大宽高不超过3840x2160。
- 放大前的图层宽高不能超过放大后的屏幕宽高。
- 放大前的宽需按16byte对齐。硬件上要求放大前宽按2pixel对齐，但当OSD区域出现在显示区域边缘时，放大处理后可能会与屏幕边缘存在间隔，所以要求放大前的宽也按Gwin对齐要求对齐。
- 做OSD放大时，OSD反色功能失效。
- OSD区域放大功能目前只有Pretzel能够支持，其他的芯片暂不支持。

举例

MI_S32 s32Result = 0;
MI_RGN_ChnPort_t stChnPort;
MI_RGN_Size_t stCanvasSize;
MI_RGN_Size_t stScreenSize;

memset(&stChnPort, 0, sizeof(MI_RGN_ChnPort_t));
memset(&stCanvasSize, 0, sizeof(MI_RGN_Size_t));
memset(&stScreenSize, 0, sizeof(MI_RGN_Size_t));

stChnPort.eModId = E_MI_RGN_MODID_VPE;
stChnPort.s32DevId = 0;
stChnPort.s32ChnId = 0;
stChnPort.s32OutputPortId = 0;
stCanvasSize.u32Width = 1280;
stCanvasSize.u32Height = 720;
stScreenSize.u32Width = 1920;
stScreenSize.u32Height = 1080;

s32Result = MI_RGN_ScaleRect(&stChnPort, &stCanvasSize, &stScreenSize);
if (s32Result != MI_RGN_OK)
{
return s32Result;
}

2.15. MI_RGN_InitDev¶

功能

初始化RGN设备。

语法

MI_S32 MI_RGN_InitDev(MI_RGN_InitParam_t *pstInitParam);

形参

参数名称参数含义输入/输出

pstInitParam 设备初始化参数输入
返回值
- MI_RGN_OK 成功。
- 非MI_RGN_OK 失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件
注意
- 此接口在Version 2.08以上版本推荐使用，用于替换原有MI_RGN_Init接口。

2.16. MI_RGN_DeInitDev¶

功能

反初始化RGN设备。
语法
```
MI_S32 MI_RGN_DeInitDev();
```
返回值
- MI_RGN_OK 成功。
- 非MI_RGN_OK 失败，参照返回值。
依赖
- 头文件：mi_sys.h、mi_rgn.h。
- 库文件
注意
- 此接口在Version 2.08以上版本推荐使用，用于替换原有MI_RGN_DeInit接口。

3. RGN 数据类型¶

3.1. 数据类型定义¶

视频前处理相关数据类型、数据结构定义如下：

数据类型	定义
MI_RGN_MAX_HANDLE	定义区域的最大句柄数
MI_RGN_MAX_PALETTE_TABLE_NUM	颜色表最大元素个数
MI_RGN_HANDLE	定义区域句柄
MI_RGN_Type_e	定义区域类型
MI_RGN_PixelFormat_e	RGB or Index格式
MI_RGN_InvertColorMode_e	反色模式
MI_RGN_AlphaMode_e	设定Osd Alpha显示模式
MI_RGN_Size_t	大小信息
MI_RGN_OsdInvertColorAttr_t	反色属性
MI_RGN_OsdAlphaAttr_t	定义Osd Alpha属性的结构体
MI_RGN_OsdInitParam_t	定义osd区域属性结构体
MI_RGN_PaletteElememt_t	颜色元素
MI_RGN_PaletteTable_t	颜色表
MI_RGN_Attr_t	定义区域类型结构体
MI_RGN_Bitmap_t	bitmap属性
MI_RGN_ModId_e	定义模块ID枚举类型
MI_RGN_ChnPort_t	定义模块设备通道结构体
MI_RGN_Point_t	定义坐标信息结构体
MI_RGN_CoverChnPortParam_t	定义遮挡区域的通道显示属性
MI_RGN_OsdChnPortParam_t	定义OSD区域的通道显示属性
MI_RGN_OsdArgb1555Alpha_t	Argb1555格式的前景、背景Alpha设定
MI_RGN_ChnPortParamUnion_u	定义Region属性的联合体
MI_RGN_AlphaModePara_u	定义Osd Alpha Mode参数联合体
MI_RGN_ChnPortParam_t	定义区域通道显示属性结构体
MI_RGN_CanvasInfo_t	定义画布信息结构体
MI_RGN_InitParam_t	定义RGN设备初始化参数

3.2. MI_RGN_MAX_HANDLE¶

说明

定义区域的最大句柄。
定义
```
#define MI_RGN_MAX_HANDLE 1024
```

3.3. MI_RGN_MAX_PALETTE_TABLE_NUM¶

说明

颜色表最大元素个数。

定义

#define MI_RGN_MAX_PALETTE_TABLE_NUM 256

3.4. MI_RGN_HANDLE¶

说明

定义区域句柄。
定义
```
typedef MI_U32 MI_RGN_HANDLE;
```
成员

成员名称 描述

MI_RGN_HANDLE 区域句柄。

3.5. MI_RGN_Type_e¶

说明

定义区域类型。

定义

typedef enum

{

    E_MI_RGN_TYPE_OSD = 0,

    E_MI_RGN_TYPE_COVER,

    E_MI_RGN_TYPE_MAX

} MI_RGN_Type_e;

成员

成员名称 描述

E_MI_ REG_OSD 视频叠加区域。

E_MI_REG_COVER 视频遮挡区域。

3.6. MI_RGN_PixelFormat_e¶

说明

定义叠加区域属性结构体。

定义

typedef enum

{

    E_MI_RGN_PIXEL_FORMAT_ARGB1555 = 0,

    E_MI_RGN_PIXEL_FORMAT_ARGB4444,

    E_MI_RGN_PIXEL_FORMAT_I2,

    E_MI_RGN_PIXEL_FORMAT_I4,

    E_MI_RGN_PIXEL_FORMAT_I8,

    E_MI_RGN_PIXEL_FORMAT_RGB565,

    E_MI_RGN_PIXEL_FORMAT_ARGB8888,

    E_MI_RGN_PIXEL_FORMAT_MAX

} MI_RGN_PixelFormat_e;

成员

成员名称	描述
E_MI_RGN_PIXEL_FORMAT_ARGB1555	ARGB1555格式
E_MI_RGN_PIXEL_FORMAT_ARGB4444	ARGB4444格式
E_MI_RGN_PIXEL_FORMAT_RGBI2	I2格式（两个bit表示，支援4种颜色，调色板查色）
E_MI_RGN_PIXEL_FORMAT_RGBI4	I4格式（4个bit表示，支援16种颜色，调色板查色）
E_MI_RGN_PIXEL_FORMAT_I8	I4格式（8个bit表示，支援256种颜色，调色板查色）
E_MI_RGN_PIXEL_FORMAT_RGB565	RGB565
E_MI_RGN_PIXEL_FORMAT_ARGB8888	ARGB8888格式

注意事项

每个chip支持的图像格式不一样，API种极大化地罗列出了所有的图像格式，但是有些格式存在API不支援的情况，如果使用者需要chip支援的情况，请查看region procfs。

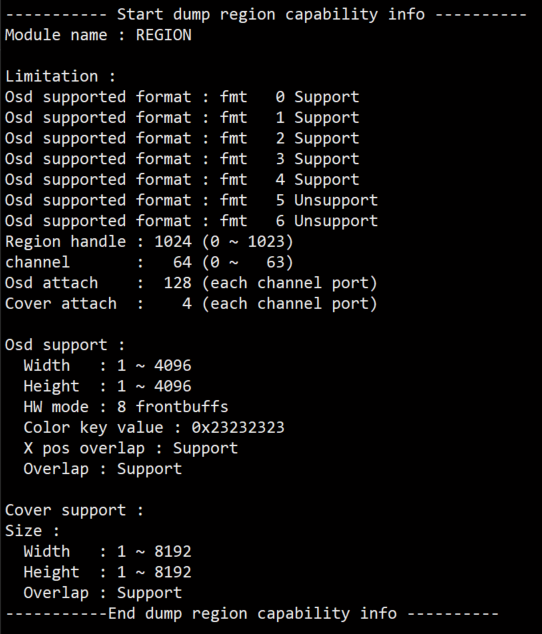

使用命令： echo getcap > /proc/mi_modules/mi_rgn/mi_rgn0。

使用者无法设定index 0的调色盘，I2/I4/I8这些格式的index 0被底层driver用作color key，表示这种颜色不被硬件识别，所以当全0的数据叠加到通道上时，是不显示任何颜色的。

Color key的数值可以在procfs的getcap中查看，colorkey的数值是一个16bit整型，它的高8位和低8位是一样的值，当使用Index类型的colorformat时，对内存数据进行memset 0即可让硬件不识别，当使用RGB或者ARGB格式时无论使用的是何种排列，对内存数据进行memeset (colorkey & 0xFF)数值即可。

3.7. MI_RGN_InvertColorMode_e¶

说明

定义反色区域的反色模式。

定义

typedef enum

{

    E_MI_RGN_ABOVE_LUMA_THRESHOLD = 0,

    E_MI_RGN_BELOW_LUMA_THRESHOLD,

    E_MI_RGN_LUMA_THRESHOLD_BUTT

} MI_RGN_InvertColorMode_e;

成员

成员名称 描述

E_MI_RGN_ABOVE_LUMA_THRESHOLD 大于阈值做反色。

E_MI_RGN_BELOW_LUMA_THRESHOLD 小于阈值做反色。

3.8. MI_RGN_AlphaMode_e¶

说明

设定Osd Alpha显示模式。

定义

typedef enum

{

    E_MI_RGN_PIXEL_ALPHA = 0,

    E_MI_RGN_CONSTANT_ALPHA

}MI_RGN_AlphaMode_e;

成员

成员名称	描述
E_MI_RGN_PIXEL_ALPHA	Osd显示每个pixel对应的alpha效果，例如argb1555/argb4444/arbg8888/i2/i4/i8这些格式都能支持pixel alpha，rgb565则不会生效。
E_MI_RGN_CONSTANT_ALPHA	Osd硬件会忽略图像格式中的alpha位，使用统一的值设定alpha值。例如rgb565能设定其透明度。

3.9. MI_RGN_Size_t¶

说明

定义大小信息结构体。

定义

typedef struct MI_RGN_Size_s

{

    MI_U32 u32Width;

    MI_U32 u32Height;

} MI_RGN_Size_t;

成员

成员名称 描述

u32Width 宽度

u32Height 高度

3.10. MI_RGN_OsdInvertColorAttr_t¶

说明

定义反色区域属性结构体。

定义

typedef struct MI_RGN_OsdInvertColorAttr_s

{

    MI_BOOL bEnableColorInv;

    MI_RGN_InvertColorMode_e eInvertColorMode;

    MI_U16 u16LumaThreshold;

    MI_U16 u16WDivNum;

    MI_U16 u16HDivNum;

} MI_RGN_OsdInvertColorAttr_t;

成员

成员名称	描述
bEnableColorInv	反色使能。
eInvertColorMode	反色模式。
u16LumaThreshold	发色阈值。取值范围为0~255
u16WDivNum	反色区域横向切割数。反色区域宽要求能被横向分割数整除。
u16HDivNum	反色区域纵向切割数。反色区域高要求能被纵向分割数整除。

注意事项

反色仅在region可显示，开启反色且设置参数合法的情况下才会起作用。

反色区域的位置和大小与region相同，建议根据实际需要做反色的区域大小来创建region。

反色区域可切块的数量为1~2048，每个切割块的最大范围为64pixel*64pixel。u16WdivNum与u16HDivNum的乘积不能超过2048。也不能设置过小，使切割块的范围超出最大限制。同时还需满足宽高能分别被横向切割数和纵向切割数整除，否则反色无效果。

同一个ChnPort绑定多个region，当多个region开启反色时，各个region的反色模式和阈值须设为一致。若反色模式和阈值设置不一致时，实际反色模式与阈值与最上层显示且开启反色的region的设定相同。

反色功能目前只有Pretzel能够支持，其他的芯片暂不支持。

3.11. MI_RGN_OsdAlphaAttr_t¶

说明

定义Osd Alpha属性的结构体体。

定义

typedef struct MI_RGN_OsdAlphaAttr_s

{

    MI_RGN_AlphaMode_e eAlphaMode;

    MI_RGN_AlphaModePara_u stAlphaPara;

}MI_RGN_OsdAlphaAttr_t;

成员

成员名称 描述

eAlphaMode Osd Alpha的使用模式。

stAlphaPara 模式对应的参数。

3.12. MI_RGN_OsdInitParam_t¶

说明

定义叠加区域属性结构体。

定义

typedef struct MI_RGN_OsdInitParam_s
{
    MI_RGN_PixelFormat_e ePixelFmt;
    MI_RGN_Size_t stSize;
}MI_RGN_OsdInitParam_t;

成员

成员名称 描述

ePixelFmt 像素格式。

stSize 区域的宽高。宽最大不超过3840 高最大不超过2160。
注意事项

ePixelFmt、stSize 只在调用MI_RGN_AttachToChn 后，MI_RGN_DetachFromChn之前为静态变量。

3.13. MI_RGN_PaletteElement_t¶

说明

定义颜色元素

定义

typedef struct MI_RGN_PaletteElement_s

{

    MI_U8 u8Alpha;

    MI_U8 u8Red;

    MI_U8 u8Green;

    MI_U8 u8Blue;

}MI_RGN_PaletteElement_t;

成员

成员名称 描述

u8Alpha 透明度

u8Red 红色

u8Green 绿色

u8Blue 蓝色

3.14. MI_RGN_PaletteTable_t¶

说明

定义颜色元素

定义

typedef struct MI_RGN_PaletteTable_s

{

    MI_RGN_PaletteElement_t
    astElement[MI_RGN_MAX_PALETTE_TABLE_NUM];

}MI_RGN_PaletteTable_t;

成员

成员名称 描述

astElement 颜色元素

3.15. MI_RGN_Attr_t¶

说明

定义区域属性结构体。

定义

typedef struct MI_RGN_Attr_s

{

    MI_RGN_Type_e eType;

    MI_RGN_OsdInitParam_t stOsdInitParam;

}MI_RGN_Attr_t;

成员

成员名称 描述

eType 区域类型。

stOsdInitParam osd区域属性。

3.16. MI_RGN_Bitmap_t¶

说明

定义位图图像信息结构。

定义

typedef struct MI_RGN_Bitmap_s

{

    MI_RGN_PixelFormat_e ePixelFormat;

    MI_RGN_Size_t stSize;

    void *pData;

} MI_RGN_Bitmap_t;

成员

成员名称 描述

ePixelFormat 位图像素格式

stSize 位图宽度，高度，stride

pData 位图数据

3.17. MI_RGN_ModId_e¶

说明

定义模块ID枚举类型。

定义

typedef enum

{

    E_MI_RGN_MODID_VPE = 0,

    E_MI_RGN_MODID_DIVP,

    E_MI_RGN_MODID_LDC,

    E_MI_RGN_MODID_MAX

}MI_RGN_ModId_e;

成员

成员名称 描述

E_MI_RGN_MODID_VPE VPE模块ID

E_MI_RGN_MODID_DIVP DIVP模块ID

E_MI_RGN_MODID_LDC LDC 模块ID

3.18. MI_RGN_ChnPort_t¶

说明

定义模块设备通道结构体。

定义

typedef struct MI_RGN_ChnPort_s

{

    MI_RGN_ModId_e eModId;

    MI_S32 s32DevId;

    MI_S32 s32ChnId;

    MI_S32 s32OutputPortId;

}MI_RGN_ChnPort_t;

成员

成员名称 描述

eModId 模块号

s32DevId 设备号

s32ChnId 通道号

s32OutputPortId 输出端口id

3.19. MI_RGN_Point_t¶

说明

定义坐标信息结构体。

定义

typedef struct MI_RGN_Point_s

{

    MI_U32 u32X;

    MI_U32 u32Y;

}MI_RGN_Point_t;

成员

成员名称 描述

u32X 横坐标

u32Y 纵坐标

3.20. MI_RGN_CoverChnPortParam_t¶

说明

定义遮挡区域的通道显示属性。

定义

typedef struct MI_RGN_CoverChnPortParam_s

{

    MI_U32 u32Layer;

    MI_RGN_Size_t stSize;

    MI_U32 u32Color;

}MI_RGN_CoverChnPortParam_t;

成员

成员名称 描述

u32Layer 区域层次，数值低的在底层

stSize Cover宽，高，stride

u32Color 颜色，VYU444

3.21. MI_RGN_OsdChnPortParam_t¶

说明

定义OSD区域的通道显示属性。

定义

typedef struct MI_RGN_OsdChnPortParam_s

{

    MI_U32 u32Layer;

    MI_RGN_OsdAlphaAttr_t stOsdAlphaAttr;

    MI_RGN_OsdInvertColorAttr_t stColorInvertAttr;

}MI_RGN_OsdChnPortParam_t;

成员

成员名称	描述
u32Layer	区域层次，数值低的在底层

3.22. MI_RGN_OsdArgb1555Alpha_t¶

说明

Argb1555格式的前景、背景Alpha设定。

定义

typedef struct MI_RGN_OsdArgb1555Alpha_s

{

    MI_U8 u8BgAlpha;

    MI_U8 u8FgAlpha;

}MI_RGN_OsdArgb1555Alpha_t;

成员

成员名称 描述

u8BgAlpha 背景Alpha，Alpha bit为0时对应的Alpha值，取值范围0~0xFF。

u8FgAlpha 前景Alpha， Alpha bit为1时对应的Alpha值，取值范围0~0xFF。

3.23. MI_RGN_ChnPortParamUnion_u¶

说明

定义Region属性的联合体。

定义

typedef union
{
    MI_RGN_CoverChnPortParam_t stCoverChnPort;
    MI_RGN_OsdChnPortParam_t stOsdChnPort;
} MI_RGN_ChnPortParamUnion_u;

成员

成员名称 描述

stCoverChnPort 遮挡区域在通道上的属性设置

stOsdChnPort Osd区域在通道上的属性设置

3.24. MI_RGN_AlphaModePara_u¶

说明

定义Osd Alpha Mode参数联合体。

定义

typedef union
{
    MI_RGN_OsdArgb1555Alpha_t stArgb1555Alpha;
    MI_U8 u8ConstantAlpha;
} MI_RGN_AlphaModePara_u;

成员

成员名称 描述

stArgb1555Alpha Pixel alpha时Argb1555格式的前景Alpha及背景Alpha设定。

u8ConstantAlpha Constant Alpha时Alpha值设定，取值范围0~0xFF。

3.25. MI_RGN_ChnPortParam_t¶

说明

定义区域通道显示属性结构体。

定义

typedef struct MI_RGN_ChnPortParam_s
{
    MI_BOOL bShow;
    MI_RGN_Point_t stPoint;
    MI_RGN_ChnPortParamUnion_u unPara;
} MI_RGN_ChnPortParam_t;

成员

成员名称	描述
bShow	区域是否显示。取值范围：MI_TRUE 或者 MI_FALSE。动态属性。
stPoint	区域起始点坐标。当RGN类型为OSD时，要求X坐标按1byte对齐。
unPara	Region通道显示属性。

3.26. MI_RGN_CanvasInfo_t¶

说明

定义画布信息结构体。

定义

typedef struct MI_RGN_CanvasInfo_s
{
    MI_PHY phyAddr;
    MI_VIRT virtAddr;
    MI_RGN_Size_t stSize;
    MI_U32 u32Stride;
    MI_RGN_PixelFormat_e ePixelFmt;
} MI_RGN_CanvasInfo_t;

成员

成员名称 描述

phyAddr 画布物理地址。

virtAddr 画布虚拟地址

stSize 画布尺寸

u32Stride 画布的 stride

ePixelFmt 画布的像素格式

4. 返回值¶

区域管理 API 返回值如表所示。

表4-1 区域管理 API返回值

宏定义	描述
MI_RGN_OK	成功
MI_NOTICE_RGN_BUFFER_CHANGE	Buffer发生改变。当设置属性时会发生，需要重新remap.
MI_ERR_RGN_INVALID_HANDLE	非法的句柄
MI_ERR_RGN_INVALID_DEVID	设备ID超出合法范围
MI_ERR_RGN_INVALID_CHNID	通道组号错误或无效区域句柄
MI_ERR_RGN_ILLEGAL_PARAM	参数超出合法范围
MI_ERR_RGN_EXIST	重复创建已存在的设备、通道或资源
MI_ERR_RGN_UNEXIST	试图使用或者销毁不存在的设备、通道或者资源
MI_ERR_RGN_NULL_PTR	函数参数中有空指针
MI_ERR_RGN_NOT_CONFIG	模块没有配置
MI_ERR_RGN_NOT_SUPPORT	不支持的参数或者功能
MI_ERR_RGN_NOT_PERM	该操作不允许，如试图修改静态配置参数
MI_ERR_RGN_NOMEM	分配内存失败，如系统内存不足
MI_ERR_RGN_NOBUF	分配缓存失败，如申请的数据缓冲区太大
MI_ERR_RGN_BUF_EMPTY	缓冲区中无数据
MI_ERR_RGN_BUF_FULL	缓冲区中数据满
MI_ERR_RGN_BADADDR	地址非法
MI_ERR_RGN_BUSY	系统忙
MI_ERR_RGN_NOTREADY	系统没有初始化或没有加载相应模块

5. PROCFS 介绍¶

5.1. cat¶

调试信息
```
# cat /proc/mi_modules/mi_rgn0
```
调试信息分析

记录当前RGN的使用状况以及device属性可以动态地获取到这些信息，方便调试和测试。

参数说明

参数		描述
Region capability	Region handle	创建region的最大数量为1024个，句柄取值为[0~1023]
	channel	最大通道数量为64个，通道取值为[0~63]
	Osd attach	每个输出端口每个通道能绑定的Osd数量上限为128个
	Cover attach	每个输出端口每个通道能绑定的Cover数量上限为4个
	Overlay Supported Format	Osd支持的颜色格式： 0：ARGB1555，宽度按2个像素对齐 1：ARGB4444，宽度按2个像素对齐 2：I2，宽度按4个像素对齐 3：I4，宽度按2个像素对齐 4：I8 5：RGB565 6：ARGB8888
	Osd support	Width ：Osd宽取值范围为1 ~ 4096 Height: Osd高取值范围为1~ 4096 Color key value：系统默认的colorkey的值，除了index的格式，不管osd的format是多少，只要内存中的值是此就表示colorkey X pos overlap：支持多个osd在x方向上重叠。 Overlap：osd是否支持重叠 HW mode：Osd的frontbuff数量，目前设置为8
	Cover support	Width: Osd宽取值范围为1 ~ 8192 Height: Osd高取值范围为1~ 8192 Overlap：Cover是否支持重叠

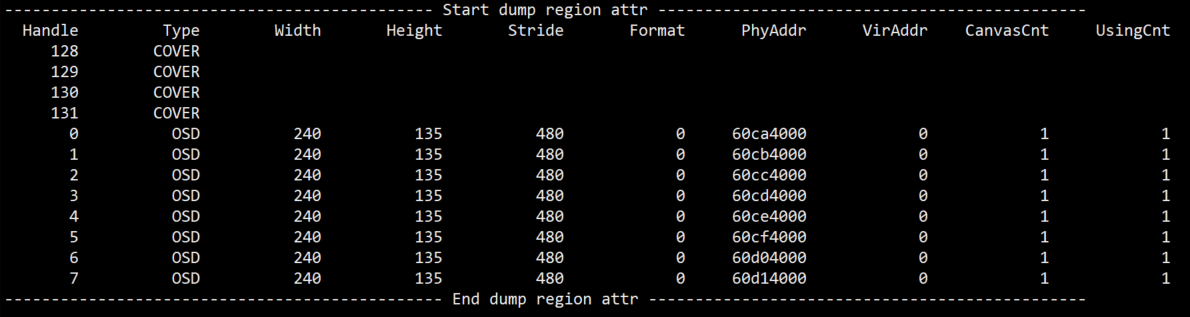

参数		描述
Region attr	Handle	句柄
	Type	类型，Osd或是Cover
	Width	宽
	Height	高
	Stride	宽补齐
	Format	颜色格式[0-6]：ARGB1555，ARGB4444，I2，I4，I8，RGB565，ARGB8888
	VirAddr	Canvas的虚拟地址
	PhyAddr	Canvas的物理地址
	CanvasCnt	当前Canvas使用的buffer数量
	UsingCnt	使用当前Canvas的hw数量

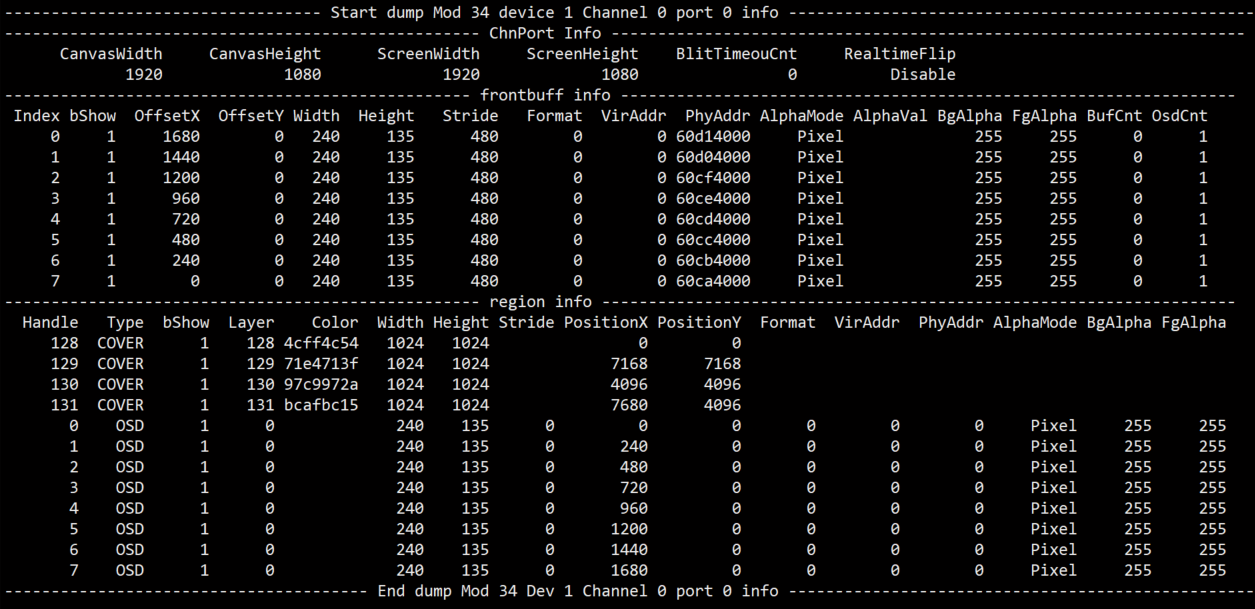

参数			描述
Channel Port Info	Frontbuffer info	Index	Frontbuffer索引
		bShow	是否显示
		OffsetX	X偏移
		OffsetY	Y偏移
		Width	宽
		Height	高
		Stride	宽补齐
		Format	颜色格式
		VirAddr	虚拟地址
		PhyAddr	物理地址
		AlphaMode	Alpha模式，指Pixel alpha还是constant alpha
		AlphaVal	如果是constant alpha，alpha的值
		BgAlpha	如果是pixle alpha，argb1555的背景alpha
		FgAlpha	如果是pixle alpha，argb1555的前景alpha
		BufCnt	通道上front buffer的个数
		OsdCnt	通道上一个front buffer由多少个back buffer拼接而成
	Attach info	Handle	绑定Region句柄
		Type	绑定Region类型
		bShow	是否显示
		Layer	绑定Cover的层级
		Color	绑定Cover的颜色值
		Width	宽
		Height	高
		Stride	宽补齐
		PositionX	X偏移
		PositionY	Y偏移
		Format	绑定Osd的颜色格式
		VirAddr	虚拟地址
		PhyAddr	物理地址
		AlphaVal	如果是constant alpha，alpha的值
		BgAlpha	如果是pixle alpha，argb1555的背景alpha
		FgAlpha	如果是pixle alpha，argb1555的前景alpha

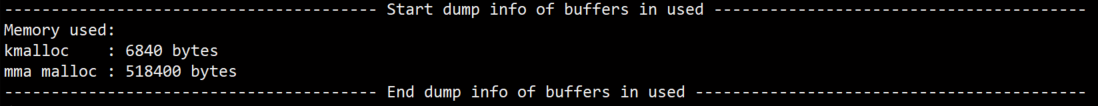

参数		描述
Buffer info	kmalloc	Region模块内部申请内存字节数。
Buffer info	mma alloc	Region模块通过Sys模块申请内存字节数。

5.2. echo¶

功能	Dump指定Region的buffer
命令	echo dumpRgnBuf [Handle] [Path] > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	[Handle] region句柄 [Path] 保存dump数据的路径。保存内容为region的canvas内容
举例	echo dumpRgnBuf 0 /mnt > /proc/mi_modules/mi_rgn0 在/mnt 下产生文件 `Rgn0_canvasInfo_fmt0_64X48` 表示dump句柄为0，颜色格式为ARGB1555，Stride为64，高为48的region的canvas数据。文件格式：`Rgn[Handle]_canvasInfo_fmt[Format]_[Stride]X[Height]` [Handle] region句柄 [Format] 颜色格式，ARGB1555为0，ARGB4444为1，I2为2，I4为3。 [Stride] 宽补齐 [Height] 高

功能	Dump指定channel和port的frontbuffer
命令	echo dumpFrontBuf [ModId] [DevId] [ChnID] [PortID] [Path] > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	[ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。 [DevId] 模块的设备号 [ChnID] 通道号 [0 ~ 63] [PortID] 端口号 [0~3] [Path] 保存dump数据的路径。会根据当前实际使用的frontbuffer数量生成0 ~ 2个文件
举例	echo dumpFrontBuf 34 1 0 0 /mnt > /proc/mi_modules/mi_rgn/mi_rgn0 在/mnt下产生 `Mod34_Dev1_Chn0_Port0_frontbuf0_fmt0_64X48`, 表示dump通道为0，输出端口为34号端口，索引为0的frontbuffer的数据，颜色格式为ARGB1555，Stride为64，高为48。文件格式：`Mod[ModId]_Dev[DevId]_Chn[Channel]_Port[Port]_frontbuf[Index]_fmt[Format]_[Stride]X[Height]` [ModId] 输出模块号 [DevId] 输出模块的设备号 [Channel] 通道号 [Port] 输出端口 [Index] frontbuffer索引号 [Format] 颜色格式，ARGB1555为0，ARGB4444为1，I2为2，I4为3 [Stride] 宽补齐 [Height] 高

功能	获取region能力级信息
命令	echo getcap > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	无
举例	无

功能	获取已创建region信息
命令	echo dumprgn > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	无
举例	无

功能	获取channel和port的信息
命令	echo dumpchport > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	无
举例	无

功能	获取内存使用信息
命令	echo bufcnt > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	无
举例	无

功能	获取Palette信息
命令	echo dumpPalette > proc/mi_modules/mi_rgn/mi_rgn0
参数说明	无
举例	无

功能	开关某个gwin
命令	echo setDispOnOff [ModId] [DevId] [ChnID] [PortID] [Idx] [OnOff] > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	[ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。 [DevId] 模块的设备号 [ChnID] 通道号 [0 ~ 63] [PortID] 端口号 [0~3] [Idx] 当前通道上osd显示gwin的序号。 [OnOff] 是否开关，0表示关、1表示开。
举例	echo setDispOnOff 34 1 0 0 0 0 > /proc/mi_modules/mi_rgn/mi_rgn0

功能	强制更新osd的back buffer
命令	echo forceUpdate [handle] > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	[handle] Osd hander
举例	echo forceUpdate 0 > /proc/mi_modules/mi_rgn/mi_rgn0

功能	设置显示front buffer的个数
命令	echo setFbListMaxCnt [ModId] [DevId] [ChnID] [PortID] [SetByUsr] [Cnt] > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	[ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。 [DevId] 模块的设备号 [ChnID] 通道号 [0 ~ 63] [PortID] 端口号 [0~3] [SetByUsr] 是否通过手动设置，1：是，0：否，系统默认是0； [Cnt] 若是手动设置，则front buffer用于显示的个数，此设定设置完后会在Frontbuffer info的BufCnt中查看到
举例	echo setFbListMaxCnt 34 1 0 0 1 3 > /proc/mi_modules/mi_rgn/mi_rgn0

功能	使能OSD实时显示模式，确保在用户操作后的下一帧视频画面即可显示OSD
命令	echo setRealtimeFlip [ModId] [DevId] [ChnID] [PortID] [OnOff] > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	[ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。 [DevId] 模块的设备号 [ChnID] 通道号 [0 ~ 63] [PortID] 端口号 [0~3] [OnOff] RealtimeFlip使能状态
举例	echo setRealtimeFlip 34 1 0 0 1 >/proc/mi_modules/mi_rgn/mi_rgn0

功能	限制指定handle最大使用buffer数。
命令	echo setMaxCanvasForHandle [handleId] [LimitNum] > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	[handleId] 句柄号 [LimitNum] 设定的最大buffer数。
举例	echo setMaxCanvasForHandle 0 2 > /proc/mi_modules/mi_rgn/mi_rgn0

功能	限制指定channel和port的最大使用buffer数
命令	echo setMaxCanvasForPath [ModId] [DevId] [ChnID] [PortID] [LimitNum] > /proc/mi_modules/mi_rgn/mi_rgn0
参数说明	[ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。 [DevId] 模块的设备号 [ChnID] 通道号 [0 ~ 63] [PortID] 端口号 [0~3] [LimitNum] 设定的最大buffer数。
举例	echo setFbListMaxCnt 34 1 0 0 2 > /proc/mi_modules/mi_rgn/mi_rgn0

参数名称	参数含义	输入/输出
hHandle	区域句柄号。必须是未使用的hHandle号取值范围：[0, MI_RGN_MAX_HANDLE]。	输入
pstRegion	区域属性指针。	输入

成员名称	描述
E_MI_ REG_OSD	视频叠加区域。
E_MI_REG_COVER	视频遮挡区域。

成员名称	描述
E_MI_RGN_ABOVE_LUMA_THRESHOLD	大于阈值做反色。
E_MI_RGN_BELOW_LUMA_THRESHOLD	小于阈值做反色。

成员名称	描述
eAlphaMode	Osd Alpha的使用模式。
stAlphaPara	模式对应的参数。

成员名称	描述
ePixelFmt	像素格式。
stSize	区域的宽高。宽最大不超过3840 高最大不超过2160。

成员名称	描述
ePixelFormat	位图像素格式
stSize	位图宽度，高度，stride
pData	位图数据

成员名称	描述
E_MI_RGN_MODID_VPE	VPE模块ID
E_MI_RGN_MODID_DIVP	DIVP模块ID
E_MI_RGN_MODID_LDC	LDC 模块ID

成员名称	描述
eModId	模块号
s32DevId	设备号
s32ChnId	通道号
s32OutputPortId	输出端口id

成员名称	描述
u8BgAlpha	背景Alpha，Alpha bit为0时对应的Alpha值，取值范围0~0xFF。
u8FgAlpha	前景Alpha， Alpha bit为1时对应的Alpha值，取值范围0~0xFF。

成员名称	描述
stCoverChnPort	遮挡区域在通道上的属性设置
stOsdChnPort	Osd区域在通道上的属性设置

成员名称	描述
u32Width	宽度
u32Height	高度

成员名称	描述
u8Alpha	透明度
u8Red	红色
u8Green	绿色
u8Blue	蓝色

成员名称	描述
eType	区域类型。
stOsdInitParam	osd区域属性。

成员名称	描述
u32X	横坐标
u32Y	纵坐标

成员名称	描述
stArgb1555Alpha	Pixel alpha时Argb1555格式的前景Alpha及背景Alpha设定。
u8ConstantAlpha	Constant Alpha时Alpha值设定，取值范围0~0xFF。

成员名称	描述
phyAddr	画布物理地址。
virtAddr	画布虚拟地址
stSize	画布尺寸
u32Stride	画布的 stride
ePixelFmt	画布的像素格式
