SSD_功耗调整参考

1. 关闭模拟电路

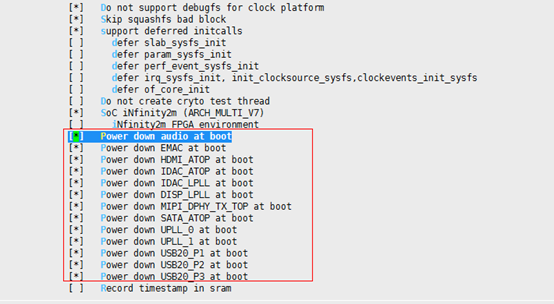

在kernel config关闭如下选项(注意：打成*才是关闭。如果需要点屏有UI显示则 DISP_LPLL/UPLL_0/UPLL_1不能关闭；如果需要点mipi屏，MIPI_DPHY_TX也不能关闭。)

2. 关闭对应的数字电路

  • Audio & HDMI & IDAC(VGA) & DISP对应的功能模块在SDK里面配置，关掉对应的SDK模块即可：

    project\release\customer_tailor\nvr_i2m_display_glibc_tailor.mk

    • audio

      interface_ai:=disable
interface_ao:=disable
mhal_aio:=disable

    • hdmi

      interface_hdmi:=disable
mhal_hdmitx:=disable

    • disp

      interface_disp:=disable
mhal_disp:=disable

    • mipi tx

      interface_panel:=disable
mhal_panel:=disable

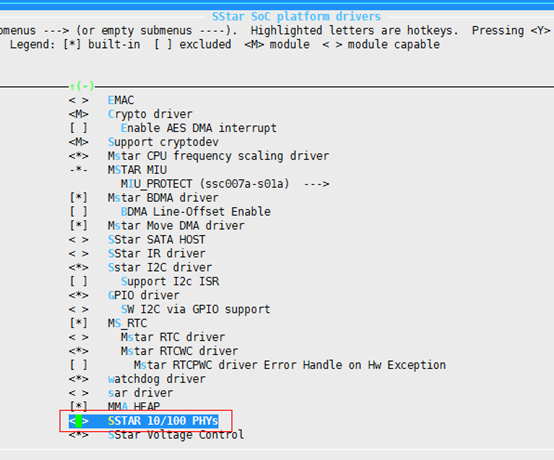

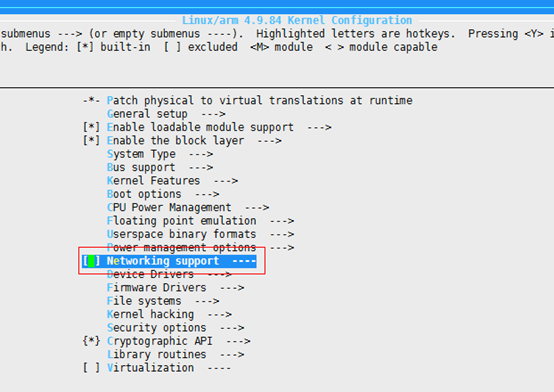

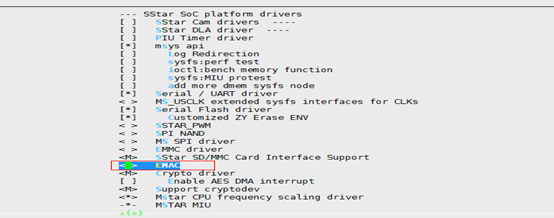

  • EMAC网络开关的config在kernel的config里面：

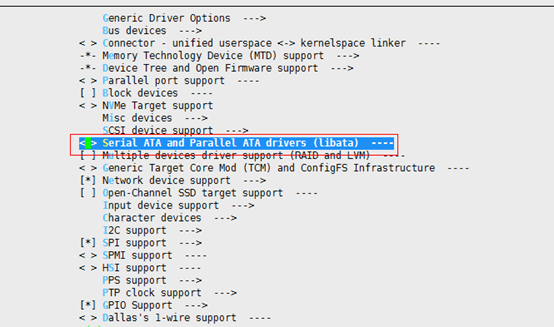

  • Sata开关的config在kernel的config里面：

  • SS_SATA_HOST:

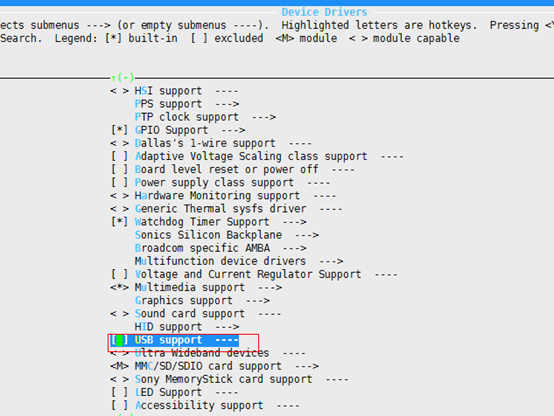

  • Usb开关的config在kernel如下config

3. CPU单核运行400MHz

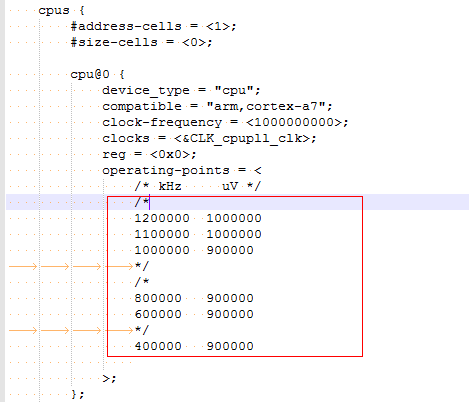

  • CPU 以400MHz运行

    kernel\arch\arm\boot\dts\infinity2m.dtsi

  • CPU单核运行

    在bootargs最后加上nosmp即可：

    bootargs=console=ttyS0,115200 root=/dev/mtdblock4 rootfstype=squashfs ro init=/linuxrc LX_MEM=0x3f00000

mma_heap=mma_heap_name0,miu=0,sz=0x1000000 mma_memblock_remove=1 highres=off

mmap_reserved=fb,miu=0,sz=0x300000,max_start_off=0x3300000,max_end_off=0x3600000 nosmp

公版的测试数据如下：

测试软件版本：TAKOYAKI_DLS00V009。

测试环境：Takoyaki NOR EVB板接TTL panel 12V供电。

默认配置(网络&usb打开) 关闭网络 关闭网络 & usb 关闭网络 & usb& sata 关闭网络 & usb & sata & audio 关闭网络 & usb & sata & audio & mipi 关闭网络 & usb & sata & audio & mipi & UPLL 关闭网络 & usb & sata & audio & mipi & UPLL & cpu 400MHz 关闭网络 & usb & sata & audio & mipi & UPLL & cpu 400MHz & nosmp单核
3.3V IO 75.8 73 56.6 56.6 56.7 56.7 53.4 57.4 57.6
1.8V AVDDIO_DRAM 32.1 32 32.02 32.02 32.01 31.98 32.01 31.96 32.01
AVDDIO_DATA 49.5 50 49.4 49.5 49.4 49.4 49.4 49.4 49.5
0.9V DVDD_DDR 7.54 7.5 7.52 7.52 7.53 7.53 7.52 7.52 7.53
COREPOWER 127 124 120 120 120 119 85 77 77
Total
(单位：mA)		 292 286 265.54 265.64 265.64 264.61 227.33 223.28 223.64

查看CPU温度：

cat /sys/devices/virtual/mstar/msys/TEMP_R

查看CPU频率：

cat sys/devices/system/cpu/cpu0/cpufreq/cpuinfo_cur_freq
