MI VIF API

1. 概述¶

1.1. 模块说明¶

视频输入（VIF）实现启用视频输入设备、视频输入通道、绑定视频输入通道等功能。

1.2. 流程框图¶

1.2.1. Tiramisu框图¶

注意：

16个Dev中总共只有8个Dev可以用。
mipi接口4个sensor 分别用到：

linear mode: dev0/dev4/dev8/dev12

hdr frame mode: dev0/dev1, dev4/dev5, dev8/dev9, dev12/dev13

hdr reatlime mode: dev0/dev4
BT656 接口2个sensor分别用到：sensor pad0/2

每个device 都只有一个channel Id0, 通过MI_SYS和后端绑定时只能用channel id0

PortId	输入Pixel	输出Pixel	Crop	scaling	输出形式
0	按照sensor格式输入	1. 按照sensor格式输出； 2. 将YUV422格式转成12bit bayer 格式输出。	不支持	不支持	1. Dram 输出。 2. 一个Device支持sensor 格式 realtime 输出到MI_ISP，DeviceId 任意。 3. 一个Device支持YUV422格式realtime 输出到MI_SCL，DeviceId 任意。
1	只支持YUV422格式输入	只支持12bit bayer格式输出	支持	只支持scaling down, height 有做scaling down 时， width 最大等于960。	只支持Dram 输出。

1.3. 关键字说明¶

Group

群组，一个sensor pad中有可能会混合多种信号，所以一个sensor pad 需要一个group来对应接收。
Dev

Group 中处理单独一种信号的设备。
Port

Dev 上的输出端口。

2. API 参考¶

API名	功能
MI_VIF_CreateDevGroup	创建Device 对应的Group
MI_VIF_CreateDevGroupExt	创建Group 并且设置一些额外属性
MI_VIF_DestroyDevGroup	销毁Group
MI_VIF_GetDevGroupAttr	获取Group 的属性
MI_VIF_SetDevAttr	设置设备属性
MI_VIF_GetDevAttr	获取设备属性
MI_VIF_EnableDev	启用设备
MI_VIF_DisableDev	禁用设备
MI_VIF_GetDevStatus	获取设备的状态
MI_VIF_SetOutputPortAttr	设置output 端口属性
MI_VIF_GetOutputPortAttr	获取output 端口属性
MI_VIF_EnableOutputPort	启用output 端口Port
MI_VIF_DisableOutputPort	禁用output 端口
MI_VIF_Query	查询 VIF 通道的Port中断计数、平均帧率等信息
MI_VIF_CallBackTask_Register	向 VIF 注册回调接口
MI_VIF_CallBackTask_UnRegister	向 VIF 反注册回调接口

2.1. MI_VIF_CreateDevGroup¶

功能

创建Device 对应的Group

语法

MI_S32 MI_VIF_CreateDevGroup(MI_VIF_GROUP GroupId, MI_VIF_GroupAttr_t *pstGroupAttr)

形参

参数名称描述输入/输出

GroupId Group ID 输入

pstGroupAttr Group属性，静态属性。输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- Tiramisu 系列芯片：MI VIF跟后端模块同时存在Realtime 和FrameMode连接时，例如ISP Bayer Realitme，SCL Dev2 YUV Realitme同时其他Dev有Frame mode连接，优先Create Realtime连接的DevGroup 并Bind后端模块。
- 在Create DevGroup之前一定要确保 sensor 出流，即如果使用我们的MI sensor，需要确保MI_SNR_Enable，如果使用user sensor需要确保user自己的sensor已经完成初始化。
- Group Id 包含Device Id

  0 Device0~3

  1 Device4~7

  2 Device8~11

  3 Device12~15

  4 Device16~19

  5 Device20~23

  6 Device24~27

  7 Device28~31

举例

#define ST_MAX_VIF_DEV_PERGROUP (4)
#define ST_MAX_VIF_OUTPORT_NUM (2)

MI_VIF 初始化流程：

MI_S32 ST_VifModuleInit(MI_VIF_GROUP groupId)
{
    MI_VIF_DEV vifDev =0;
    MI_VIF_PORT vifPort = 0;
    MI_SNR_PADID SnrPadId = 0;
    MI_U32 u32PlaneId = 0;
    MI_U16 vifDevIdPerGroup=0;

    MI_SNR_PADInfo_t  stPad0Info;
    MI_SNR_PlaneInfo_t stSnrPlane0Info;
    memset(&stPad0Info, 0x0, sizeof(MI_SNR_PADInfo_t));
    memset(&stSnrPlane0Info, 0x0, sizeof(MI_SNR_PlaneInfo_t));

    MI_VIF_GroupAttr_t stGroupAttr;
    memset(&stGroupAttr, 0x0, sizeof(MI_VIF_GroupAttr_t));

    STCHECKRESULT(MI_SNR_GetPadInfo(SnrPadId, &stPad0Info));
    STCHECKRESULT(MI_SNR_GetPlaneInfo(SnrPadId, u32PlaneId, &stSnrPlane0Info));

    stGroupAttr.eIntfMode = E_MI_VIF_MODE_MIPI;
    stGroupAttr.eWorkMode = E_MI_VIF_WORK_MODE_1MULTIPLEX;
    stGroupAttr.eHDRType = E_MI_VIF_HDR_TYPE_OFF;
    if(stGroupAttr.eIntfMode == E_MI_VIF_MODE_BT656)
        stGroupAttr.eClkEdge = (MI_VIF_ClkEdge_e)stPad0Info.unIntfAttr.stBt656Attr.eClkEdge;
    else
        stGroupAttr.eClkEdge = E_MI_VIF_CLK_EDGE_DOUBLE;

    STCHECKRESULT(MI_VIF_CreateDevGroup(groupId, &stGroupAttr));

    for(vifDevIdPerGroup=0; vifDevIdPerGroup< ST_MAX_VIF_DEV_PERGROUP; vifDevIdPerGroup++)
    {
        MI_VIF_DevAttr_t stVifDevAttr;
        memset(&stVifDevAttr, 0x0, sizeof(MI_VIF_DevAttr_t));

        vifDev = groupId*ST_MAX_VIF_DEV_PERGROUP+vifDevIdPerGroup;
        stVifDevAttr.stInputRect.u16X = stSnrPlane0Info.stCapRect.u16X;
        stVifDevAttr.stInputRect.u16Y = stSnrPlane0Info.stCapRect.u16Y;
        stVifDevAttr.stInputRect.u16Width = stSnrPlane0Info.stCapRect.u16Width;
        stVifDevAttr.stInputRect.u16Height = stSnrPlane0Info.stCapRect.u16Height;
        if(stSnrPlane0Info.eBayerId >= E_MI_SYS_PIXEL_BAYERID_MAX)
        {
            stVifDevAttr.eInputPixel = stSnrPlane0Info.ePixel;
        }
        else
            stVifDevAttr.eInputPixel = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(stSnrPlane0Info.ePixPrecision, stSnrPlane0Info.eBayerId);

        printf("setchnportattr (%d,%d,%d,%d) \n", stVifDevAttr.stInputRect.u16X, stVifDevAttr.stInputRect.u16Y, stVifDevAttr.stInputRect.u16Width, stVifDevAttr.stInputRect.u16Height);
        STCHECKRESULT(MI_VIF_SetDevAttr(vifDev, &stVifDevAttr));
        STCHECKRESULT(MI_VIF_EnableDev(vifDev));

        for(vifPort=0; vifPort< ST_MAX_VIF_OUTPORT_NUM; vifPort++)
        {
            MI_VIF_OutputPortAttr_t stVifPortInfo;
            memset(&stVifPortInfo, 0, sizeof(MI_VIF_OutputPortAttr_t));

            stVifPortInfo.stCapRect.u16X = stSnrPlane0Info.stCapRect.u16X;
            stVifPortInfo.stCapRect.u16Y = stSnrPlane0Info.stCapRect.u16Y;
            stVifPortInfo.stCapRect.u16Width =  stSnrPlane0Info.stCapRect.u16Width;
            stVifPortInfo.stCapRect.u16Height = stSnrPlane0Info.stCapRect.u16Height;
            stVifPortInfo.stDestSize.u16Width = stSnrPlane0Info.stCapRect.u16Width;
            stVifPortInfo.stDestSize.u16Height = stSnrPlane0Info.stCapRect.u16Height;
            printf("sensor bayerid %d, bit mode %d \n", stSnrPlane0Info.eBayerId, stSnrPlane0Info.ePixPrecision);
            if(stSnrPlane0Info.eBayerId >= E_MI_SYS_PIXEL_BAYERID_MAX)
            {
                stVifPortInfo.ePixFormat = stSnrPlane0Info.ePixel;
            }
            else
                stVifPortInfo.ePixFormat = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(stSnrPlane0Info.ePixPrecision, stSnrPlane0Info.eBayerId);
            stVifPortInfo.eFrameRate = E_MI_VIF_FRAMERATE_FULL;

            STCHECKRESULT(MI_VIF_SetOutputPortAttr(vifDev, vifPort, &stVifPortInfo));
            STCHECKRESULT(MI_VIF_EnableOutputPort(vifDev, vifPort));
        }
    }
    return MI_SUCCESS;
}

MI_VIF 去初始化流程：

MI_S32 ST_VifModuleUnInit(MI_VIF_GROUP groupId)
{
    MI_VIF_DEV vifDev = 0;
    MI_VIF_PORT vifPort=0;
    MI_U16 vifDevIdPerGroup=0;
    for(vifDevIdPerGroup=0; vifDevIdPerGroup< ST_MAX_VIF_DEV_PERGROUP; vifDevIdPerGroup++)
    {
        vifDev = groupId*ST_MAX_VIF_DEV_PERGROUP+vifDevIdPerGroup;

        for(vifPort=0; vifPort< ST_MAX_VIF_OUTPORT_NUM; vifPort++)
        {
            STCHECKRESULT(MI_VIF_DisableOutputPort(vifDev, vifPort));
        }
        STCHECKRESULT(MI_VIF_DisableDev(vifDev));
    }

    STCHECKRESULT(MI_VIF_DestroyDevGroup(groupId));

    return MI_SUCCESS;
}

相关主题

MI_VIF_DestroyDevGroup

2.2. MI_VIF_CreateDevGroupExt¶

功能

创建Group 并且设置一些额外属性。

语法

MI_S32 MI_VIF_CreateDevGroupExt(MI_VIF_GROUP GroupId, MI_VIF_GroupAttr_t *pstGroupAttr, MI_VIF_GroupExtAttr_t *pstGroupOptionExtAttr)

形参

参数名称描述输入/输出

GroupId Group ID 输入

pstGroupAttr Group 常规属性，静态属性输入

pstGroupOptionExtAttr Group 额外属性输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- VIF Group 和sensor Pad， Device和PlaneId 有默认的对应关系，如果需要改变这个关系，可以通过这个api 设置Group 接收对应Sensor Pad信号， Device 接收对应Plane信号。
- 在调用 MI_SNR_SetPlaneMode 后VIF Group 和sensor Pad， Device和PlaneId对应关系会重置到默认情况，所以应在 MI_SNR_SetPlaneMode 后调用MI_VIF_CreateDevGroupExt 。
- Tiramisu系列芯片不支持改Group 和sensor pad的对应关系。
相关主题

MI_VIF_DestroyDevGroup

2.3. MI_VIF_DestroyDevGroup¶

功能

销毁设备对应的Group。

语法

MI_S32 MI_VIF_DestroyDevGroup(MI_VIF_GROUP GroupId)

形参

参数名称描述输入/输出

GroupId Group ID 输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意

需要先使用MI_VIF_DisableOutputPort 禁用掉device 上所有输出端口，再使用MI_VIF_DisableDev 禁用掉group 上所有device。
举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_CreateDevGroup

2.4. MI_VIF_GetDevGroupAttr¶

功能

获取Group 的属性。

语法

MI_S32 MI_VIF_GetDevGroupAttr(MI_VIF_GROUP GroupId, MI_VIF_GroupAttr_t *pstGroupAttr)

形参

参数名称描述输入/输出

GroupId Group ID 输入

pstGroupAttr Group属性输出
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
相关主题

MI_VIF_CreateDevGroup

2.5. MI_VIF_SetDevAttr¶

功能

设置 VIF 设备属性。

语法

MI_S32 MI_VIF_SetDevAttr(MI_VIF_DEV DevId, MI_VIF_DevAttr_t *pstDevAttr)

形参

参数名称描述输入/输出

DevId VIF 设备号。输入

pstDevAttr VIF 设备属性指针，静态属性。输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 在调用前要保证 VIF 设备处于禁用状态。如果 VIF 设备已处于使能状态，可以使用MI_VIF_DisableDev 来禁用设备。
- 参数 pstDevAttr 主要用来配置指定 VIF 设备的视频输入格式。
- eInputPixel只支持YUV422_YUYV/YVYU/UYVY/VYUY 和 bayer格式，具体请参考章节1.2，根据chip规格设置。
举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_GetDevAttr

2.6. MI_VIF_GetDevAttr¶

功能

获取 VIF 设备属性。

语法

MI_S32 MI_VIF_GetDevAttr(MI_VIF_DEV DevId, MI_VIF_DevAttr_t *pstDevAttr)

形参

参数名称描述输入/输出

DevId VIF 设备号。输入

pstDevAttr VIF 设备属性指针。输出
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
相关主题

MI_VIF_SetDevAttr

2.7. MI_VIF_EnableDev¶

功能

启用 VIF 设备。

语法

MI_S32 MI_VIF_EnableDev(MI_VIF_DEV DevId);

形参

参数名称描述输入/输出

DevId VIF 设备号。输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 启用前必须已经设置设备属性，否则返回失败。
- 可重复启用，不返回失败。
举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_DisableDev

2.8. MI_VIF_DisableDev¶

功能

禁用 VIF 设备。

语法

MI_S32 MI_VIF_DisableDev(MI_VIF_DEV DevId);

形参

参数名称描述输入/输出

DevId VIF 设备号。输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 必须先禁用所有设备上的输出端口后，才能禁用 VIF 设备。
- 可重复禁用，不返回失败。
举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_EnableDev

2.9. MI_VIF_GetDevStatus¶

功能

获取设备的状态。

语法

MI_S32 MI_VIF_GetDevStatus(MI_VIF_DEV DevId, MI_VIF_DevStatus_t *pstVifDevStatus)

形参

参数名称描述输入/输出

DevId VIF 设备号输入

pstVifDevStatus 设备状态输出
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a

2.10. MI_VIF_SetOutputPortAttr¶

功能

设置 VIF 输出端口属性。

语法

MI_S32 MI_VIF_SetOutputPortAttr(MI_VIF_DEV DevId, MI_VIF_PORT PortId, MI_VIF_OutputPortAttr_t *pstAttr);

形参

参数名称描述输入/输出

DevId VIF 通道号。输入

PortId Port号输入

pstAttr VIF 通道Port属性指针。输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 默认情况下，使用 MI_VIF_SetOutputPortAttr 接口的目的是设置端口属性，如CapSize、DestSize、FrameRate等等。
- Port0不支持crop和scaling, 所以cap和dest size 必须和MI_VIF_SetDevAttr时的input size 相等。
- Tiramisu 系列芯片支持port1，port1输入只支持YUV格式，所以只有YUVsensor 才可以使用port1, 支持crop, 和scaling down, 输出只支持12bit bayer格式。
- Tiramisu 系列芯片支持port1，Port1 height 有做scaling down 时，输出width 最大等于960。
- Tiramisu系列芯片：不支持eFrameRate 设置。
- Tiramisu系列芯片：port0支持输出12bit bayer格式，可以送进MI_ISP 做3DNR。
举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_GetOutputPortAttr

2.11. MI_VIF_GetOutputPortAttr¶

功能

获取 VIF 输出端口属性。

语法

MI_S32 MI_VIF_GetOutputPortAttr(MI_VIF_DEV DevId, MI_VIF_PORT PortId, MI_VIF_OutputPortAttr_t *pstAttr)

形参

参数名称描述输入/输出

DevId VIF 通道号。输入

PortId Port号。输入

pstAttr VIF 通道Port属性指针。输出
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
相关主题

MI_VIF_SetOutputPortAttr

2.12. MI_VIF_EnableOutputPort¶

功能

启用 VIF输出端口。

语法

MI_S32 MI_VIF_EnableOutputPort(MI_VIF_DEV DevId, MI_VIF_PORT PortId)

形参

参数名称描述输入/输出

DevId VIF 设备号输入

PortId Port号输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 必须先设置通道属性，且通道所绑定的 VIF 设备必须使能。
- 可重复启用 VIF 通道，不返回失败。
举例

请参见 MI_VIF_SetDevAttr 的举例。
相关主题

MI_VIF_DisableOutputPort

2.13. MI_VIF_DisableOutputPort¶

功能

禁用 VIF 输出端口。

语法

MI_S32 MI_VIF_DisableOutputPort(MI_VIF_DEV DevId, MI_VIF_PORT PortId)

形参

参数名称描述输入/输出

DevId VIF 通道号。输入

PortId Port号输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 禁用 VIF 通道Port后，此 VIF 通道Port即停止采集视频输入数据，如果已经绑定后端，则后端不会再接收到视频图像。
- 可重复禁用 VIF 通道Port，不返回失败。
举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_EnableOutputPort

2.14. MI_VIF_Query¶

功能

查询 VIF 通道的中断计数、平均帧率等信息。

语法

MI_S32 MI_VIF_Query(MI_VIF_DEV DevId, MI_VIF_PORT PortId, MI_VIF_DevPortStat_t *pstStat)

形参

参数名称描述输入/输出

DevId VIF 通道号。输入

PortId Port口输入

pstStat 通道信息结构体指针。输出
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 该接口可查询中断计数、通道使能状态、平均帧率、中断丢失数、获取 VB 失败次数、图像宽高等信息。
- 通过该接口获取到的帧率是每 1 秒钟的平均帧率，即 VIF 会每隔一秒统计一次平均帧率，该值并不精确，会有些波动。
- 用户可通过该接口查询中断丢失数，如果该数值一直在增加，说明 VIF 工作出现异常。
- Tiramisu系列以后的芯片才支持该接口。

2.15. MI_VIF_CallBackTask_Register¶

描述

向VIF注册回调接口。

语法

MI_S32 MI_VIF_CallBackTask_Register(MI_VIF_DEV DevId, MI_VIF_CallBackParam_t *pstCallBackParam);

参数

参数名称描述输入/输出

DevId VIF Chn ID 输入

pstCallBackParam 回调参数输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_common.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 该接口目前只支持kernel mode调用
- 和MI_VIF_CallBackTask_UnRegister成对调用

举例

MI_S32 _mi_vif_framestart1(MI_U64 u64Data)
{
    DBG_ERR("DATA %llu \n", u64Data);
    return 0;
}
MI_S32 _mi_vif_framestart2(MI_U64 u64Data)
{
    DBG_ERR("DATA %llu \n", u64Data);
    return 0;
}

static MS_S32 _mi_vif_testRegVifCallback(void)
{
    MI_VIF_CallBackParam_t stCallBackParam1;
    MI_VIF_CallBackParam_t stCallBackParam2;
    MI_VIF_DEV u32DevId = 0;
    memset(&stCallBackParam1, 0x0, sizeof(MI_VIF_CallBackParam_t));
    memset(&stCallBackParam2, 0x0, sizeof(MI_VIF_CallBackParam_t));
    stCallBackParam1.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam1.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam1.pfnCallBackFunc = _mi_vif_framestart1;
    stCallBackParam1.u64Data = 11;
    MI_VIF_CallBackTask_Register(u32DevId,&stCallBackParam1);
    stCallBackParam2.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam2.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam2.pfnCallBackFunc = _mi_vif_framestart2;
    stCallBackParam2.u64Data = 22;
    MI_VIF_CallBackTask_Register(u32DevId,&stCallBackParam2);
    return 0;
}
static MS_S32 _mi_vif_testUnRegVifCallback(void)
{
    MI_VIF_CallBackParam_t stCallBackParam1;
    MI_VIF_CallBackParam_t stCallBackParam2;

    MI_VIF_DEV u32DevId = 0;
    memset(&stCallBackParam1, 0x0, sizeof(MI_VIF_CallBackParam_t));
    memset(&stCallBackParam1, 0x0, sizeof(MI_VIF_CallBackParam_t));
    stCallBackParam1.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam1.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam1.pfnCallBackFunc = _mi_vif_framestart1;
    stCallBackParam1.u64Data = 33;
    MI_VIF_CallBackTask_UnRegister(u32DevId,&stCallBackParam1);
    stCallBackParam2.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam2.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam2.pfnCallBackFunc = _mi_vif_framestart2;
    stCallBackParam2.u64Data = 44;
    MI_VIF_CallBackTask_UnRegister(u32DevId,&stCallBackParam2);
    return 0;
}

相关主题

MI_VIF_CallBackTask_UnRegister

2.16. MI_VIF_CallBackTask_UnRegister¶

描述

向VIF反注册回调接口。

语法

MI_S32 MI_VIF_CallBackTask_UnRegister(MI_VIF_DEV DevId, MI_VIF_CallBackParam_t *pstCallBackParam);

参数

参数名称描述输入/输出

DevId VIF Chn ID 输入

pstCallBackParam 回调参数输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_common.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 该接口目前只支持kernel mode调用
- 和MI_VIF_CallBackTask_Register成对调用
举例

见MI_VIF_CallBackTask_Register举例
相关主题

MI_VIF_CallBackTask_Register

3. VIF 数据类型¶

数据类型	描述
MI_VIF_GROUP	定义设备群组Id
MI_VIF_IntfMode_e	定义视频输入设备的接口模式
MI_VIF_WorkMode_e	定义视频设备的复合工作模式
MI_VIF_FrameRate_e	定义视频设备输出fps和输入fps的关系
MI_VIF_ClkEdge_e	定义视频设备接收的时钟类型
MI_VIF_HDRType_e	定义视频设备HDR 类型
MI_VIF_MclkSource_e	定义给Sensor 输入驱动clock 类型
MI_VIF_GroupIdMask_e	定义设备群组mask
MI_VIF_SNRPad_e	定义 SensorPad Id
MI_VIF_GroupAttr_t	定义设备群组属性
MI_VIF_GroupExtAttr_t	定义设备群组额外属性
MI_VIF_DevAttr_t	定义视频输入设备的属性。
MI_VIF_OutputPortAttr_t	定义VIF 输出端口属性。
MI_VIF_DevPortStat_t	定义VIF输出端口信息结构体
MI_VIF_DevStatus_t	定义VIF设备当前状态
MI_VIF_CALLBK_FUNC	定义回调函数类型
MI_VIF_CallBackMode_e	定义回调模式
MI_VIF_IrqType_e	定义硬件中断类型
MI_VIF_CallBackParam_t	定义回调参数

3.1. MI_VIF_GROUP¶

说明

定义设备群组ID。
定义
```
typedef MI_U32 MI_VIF_GROUP;
```
相关数据类型及接口

MI_VIF_CreateDevGroup

3.2. MI_VIF_IntfMode_e¶

说明

定义视频设备的接口模式。

定义

    typedef enum

    {

        E_MI_VIF_MODE_BT656 = 0,

        E_MI_VIF_MODE_DIGITAL_CAMERA,

        E_MI_VIF_MODE_BT1120_STANDARD,

        E_MI_VIF_MODE_BT1120_INTERLEAVED,

        E_MI_VIF_MODE_MIPI,

        E_MI_VIF_MODE_LVDS,

        E_MI_VIF_MODE_NUM

    } MI_VIF_IntfMode_e;

成员

成员名称	描述
E_MI_VIF_MODE_BT656	输入数据的协议符合标准 BT.656 协议，端口数据输入模式为亮度色度复合模式，分量模式为单分量。
E_MI_VIF_MODE_DIGITAL_CAMERA	输入数据的协议为 Digital camera 协议，端口数据输入模式为亮度色度复合模式，分量模式为单分量。
E_MI_VIF_MODE_BT1120_STANDARD	输入数据的协议符合标准 BT.1120 协议（BT.656+双分量），端口数据输入模式为亮度色度分离模式，分量模式为双分量。
E_MI_VIF_MODE_BT1120_INTERLEAVED	输入数据的协议符合 BT.1120 interleave 模式，端口数据输入模式为亮度色度分离模式，分量模式为双分量。
E_MI_VIF_MODE_MIPI	输入数据符合MIPI 协议
E_MI_VIF_MODE_LVDS	输入数据符合LVDS 协议

注意事项

可以通过MI_SNR_GetPadInfo中的eIntfMode 获取当前接口模式。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.3. MI_VIF_WorkMode_e¶

说明

定义视频设备的复合工作模式。

定义

typedef enum

{

    /* BT656 multiple ch mode */

    E_MI_VIF_WORK_MODE_1MULTIPLEX,

    E_MI_VIF_WORK_MODE_2MULTIPLEX,

    E_MI_VIF_WORK_MODE_4MULTIPLEX,

E_MI_VIF_WORK_MODE_MAX

} MI_VIF_WorkMode_e;

成员

成员名称	描述
E_MI_VIF_WORK_MODE_1MULTIPLEX	1 路复合工作模式。
E_MI_VIF_WORK_MODE_2MULTIPLEX	2 路复合工作模式。
E_MI_VIF_WORK_MODE_4MULTIPLEX	4 路复合工作模式。

注意事项

例如E_MI_VIF_WORK_MODE_4MULTIPLEX，代表Group 对应的Sensor Pad中有4路混合视频信号，如果SensorPad 中混合信号数量，和Group 的复合工作模式不匹配，Group 会采集信号异常。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.4. MI_VIF_FrameRate_e¶

说明

定义视频设备输出fps和输入fps的关系。

定义

typedef enum

{

    E_MI_VIF_FRAMERATE_FULL = 0,

    E_MI_VIF_FRAMERATE_HALF,

    E_MI_VIF_FRAMERATE_QUARTR,

    E_MI_VIF_FRAMERATE_OCTANT,

    E_MI_VIF_FRAMERATE_THREE_QUARTERS,

    E_MI_VIF_FRAMERATE_NUM,

} MI_VIF_FrameRate_e;

成员

成员名称	描述
E_MI_VIF_FRAMERATE_FULL	源和目标1:1输出。
E_MI_VIF_FRAMERATE_HALF	源和目标2:1输出。
E_MI_VIF_FRAMERATE_QUARTER	源和目标4:1输出。
E_MI_VIF_FRAMERATE_OCTANT	源和目标8:1输出。
E_MI_VIF_FRAMERATE_THREE_QUARTERS	源和目标4:3输出。

注意事项

该功能为预留功能，暂不支持，如果需要控制帧率输出，可以通过MI_SYS_BindChnPort2 来设置。
相关数据类型及接口

MI_VIF_OutputPortAttr_t

3.5. MI_VIF_ClkEdge_e¶

说明

定义视频设备接收的时钟类型。

定义

typedef enum

{

    E_MI_VIF_CLK_EDGE_SINGLE_UP = 0,

    E_MI_VIF_CLK_EDGE_SINGLE_DOWN,

    E_MI_VIF_CLK_EDGE_DOUBLE,

    E_MI_VIF_CLK_EDGE_NUM

} MI_VIF_ClkEdge_e;

成员

成员名称	描述
E_MI_VIF_CLK_EDGE_SINGLE_UP	时钟单沿模式，且 VIF 设备在上升沿采样。
E_MI_VIF_CLK_EDGE_SINGLE_DOWN	时钟单沿模式，且 VIF 设备在下降沿采样。
E_MI_VIF_CLK_EDGE_DOUBLE	前端送过来双沿数据时，VIF 进行双沿采样。

注意事项

无。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.6. MI_VIF_HDRType_e¶

说明

定义视频设备HDR 类型。

定义

typedef enum

{

    E_MI_VIF_HDR_TYPE_OFF,

    E_MI_VIF_HDR_TYPE_VC,       //virtual channel mode HDR,vc0->long, vc1->short

    E_MI_VIF_HDR_TYPE_DOL,

    E_MI_VIF_HDR_TYPE_EMBEDDED,  //compressed HDR mode

    E_MI_VIF_HDR_TYPE_LI,           //Line interlace HDR

    E_MI_VIF_HDR_TYPE_MAX

} MI_VIF_HDRType_e;

成员

成员名称	描述
E_MI_VIF_HDR_TYPE_OFF	不开HDR
E_MI_VIF_HDR_TYPE_VC	virtual channel mode HDR,vc0->long, vc1->short
E_MI_VIF_HDR_TYPE_DOL	Digital Overlap High Dynamic Range
E_MI_VIF_HDR_TYPE_EMBEDDED	compressed HDR mode
E_MI_VIF_HDR_TYPE_LI	Line interlace HDR

注意事项
- hdr type和sensor相关，可以通过MI_SNR_GetPadInfo的eHDRMode获取当前sensor支持的HDR type。
- 实现HDR功能需要MI_VIF 和MI_ISP 模块设置相同的HDR类型。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.7. MI_VIF_MclkSource_e¶

说明

设置Senor时钟驱动。

定义

typedef enum
{
    E_MI_VIF_MCLK_12MHZ,
    E_MI_VIF_MCLK_18MHZ,
    E_MI_VIF_MCLK_27MHZ,
    E_MI_VIF_MCLK_36MHZ,
    E_MI_VIF_MCLK_54MHZ,
    E_MI_VIF_MCLK_108MHZ,
    E_MI_VIF_MCLK_MAX
}MI_VIF_MclkSource_e;

成员

成员名称	描述
E_MI_VIF_MCLK_12MHZ	12M clk 类型
E_MI_VIF_MCLK_18MHZ	18M clk 类型
E_MI_VIF_MCLK_27MHZ	27M clk 类型
E_MI_VIF_MCLK_36MHZ	36M clk 类型
E_MI_VIF_MCLK_54MHZ	54M clk 类型
E_MI_VIF_MCLK_108MHZ	108M clk 类型

注意事项
- 有sensor driver的情况下，优先从sensor driver中设置mclk。
- 如果没有sensor driver 并且需要主控芯片输出mclk 才通过该参数设置。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.8. MI_VIF_GroupIdMask_e¶

说明

设备群组mask。

定义

typedef enum
{
    E_MI_VIF_GROUPMASK_ID0  = 0x0001,
    E_MI_VIF_GROUPMASK_ID1  = 0x0002,
    E_MI_VIF_GROUPMASK_ID2  = 0x0004,
    E_MI_VIF_GROUPMASK_ID3  = 0x0008,
    E_MI_VIF_GROUPMASK_ID_MAX = 0xffff
} MI_VIF_GroupIdMask_e;

注意事项

在多sensor 拼接场景中，需要两个sensor 图像同步输出，此时只需要创建一个group，将这两个group id mask 在一起即可。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.9. MI_VIF_SNRPad_e¶

说明

定义SensorPad Id。

定义

typedef enum
{
    E_MI_VIF_SNRPAD_ID_0 = 0,
    E_MI_VIF_SNRPAD_ID_1 = 1,
    E_MI_VIF_SNRPAD_ID_2 = 2,
    E_MI_VIF_SNRPAD_ID_3 = 3,
    E_MI_VIF_SNRPAD_ID_4 = 4,
    E_MI_VIF_SNRPAD_ID_5 = 5,
    E_MI_VIF_SNRPAD_ID_6 = 6,
    E_MI_VIF_SNRPAD_ID_7 = 7,
    E_MI_VIF_SNRPAD_ID_MAX,
    E_MI_VIF_SNRPAD_ID_NA = 0xFF,
}MI_VIF_SNRPad_e;

成员

成员名称	描述
E_MI_VIF_SNRPAD_ID_0	对应硬件设备Sensor0
E_MI_VIF_SNRPAD_ID_1	对应硬件设备Sensor1
E_MI_VIF_SNRPAD_ID_2	对应硬件设备Sensor2
E_MI_VIF_SNRPAD_ID_3	对应硬件设备Sensor3
E_MI_VIF_SNRPAD_ID_4	对应硬件设备Sensor4
E_MI_VIF_SNRPAD_ID_5	对应硬件设备Sensor5
E_MI_VIF_SNRPAD_ID_6	对应硬件设备Sensor6
E_MI_VIF_SNRPAD_ID_7	对应硬件设备Sensor7
E_MI_VIF_SNRPAD_ID_MAX	超过最大Sensor Num
E_MI_VIF_SNRPAD_ID_NA	无效sensor id

注意事项
- 在默认情况下是VIF Group0 对应Sensor0，Group2 对应Sensor1，group6 对应Sensor5。
- Tiramisu 只有4个pad(0-3)。参考章节1.2。
相关数据类型及接口

MI_VIF_GroupExtAttr_t

MI_VIF_DevStatus_t

3.10. MI_VIF_GroupAttr_t¶

说明

定义Group群组属性。

定义

typedef struct MI_VIF_GroupAttr_s
{
    MI_VIF_IntfMode_e       eIntfMode;
    MI_VIF_WorkMode_e       eWorkMode;
    MI_VIF_HDRType_e        eHDRType;
    MI_VIF_ClkEdge_e        eClkEdge; //BT656
    MI_VIF_MclkSource_e     eMclk;
    MI_SYS_FrameScanMode_e  eScanMode;
    MI_U32     u32GroupStitchMask;  //multi vif dev bitmask by MI_VIF_GroupIdMask_e
} MI_VIF_GroupAttr_t;

成员

成员名称	描述
MI_VIF_IntfMode_e	接口模式。
MI_VIF_WorkMode_e	工作模式。
MI_VIF_HDRType_e	HDR类型
MI_VIF_ClkEdge_e	时钟边沿模式（上升沿采样、下降沿采样、双沿采样）。
MI_VIF_MclkSource_e	输出给sensor的时钟类型
MI_SYS_FrameScanMode_e	输入扫描模式 (逐行、隔行)
u32GroupStitchMask	多个GroupId缝合输出, 由MI_VIF_GroupIdMask_e bitmask 组成。

注意事项

Tiramisu、Muffin系列芯片eScanMode只支持 E_MI_SYS_FRAME_SCAN_MODE_PROGRESSIVE。
相关数据类型及接口

MI_VIF_CreateDevGroup

MI_VIF_CreateDevGroupExt

MI_VIF_GetDevGroupAttr

3.11. MI_VIF_GroupExtAttr_t¶

说明

定义SensorPad Id。

定义

typedef struct MI_VIF_GroupExtAttr_s
{
    MI_VIF_SNRPad_e eSensorPadID;   //sensor Pad id
    MI_U32 u32PlaneID[MI_VIF_MAX_GROUP_DEV_CNT];  //For HDR,0 is short exposure, 1 is long exposure
} MI_VIF_GroupExtAttr_t;

成员

成员名称描述

eSensorPadID 硬件设备Sensor号

u32PlaneID PlaneId, for HDR 1 长曝，0 短曝， for liner 为0xff.
注意事项

默认情况下按照1.2 章节框架图 sensor Pad 和Vif Group之间的映射。
相关数据类型及接口

MI_VIF_CreateDevGroupExt

3.12. MI_VIF_DevAttr_t¶

说明

定义视频输入设备的属性。

定义

typedef struct MI_VIF_DevAttr_s
{
    MI_SYS_PixelFormat_e   eInputPixel;
    MI_SYS_DataPrecision_e eDataPrecision;
    MI_SYS_WindowRect_t   stInputRect;
    MI_SYS_FieldType_e     eField;
    MI_BOOL               bEnH2T1PMode;
} MI_VIF_DevAttr_t;

成员

成员名称	描述
eInputPixel	设备输入像素格式。
eDataPrecision	设备输入像素位宽。
stInputRect	设备采集输入范围。
eField	帧场选择，只用于隔行模式，建议捕获单场时选择捕获底场。逐行模式时，该项必须设置为 E_MI_SYS_FIELDTYPE_NONE。
bEnH2T1PMode	使能采集水平方向缩小一半功能。

注意事项
- 如果设备是bayer格式， pixel format设置形式如下：

  stVifDevAttr.eInputPixel = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(stSnrPlane0Info.ePixPrecision, stSnrPlane0Info.eBayerId);
- eDataPrecision 参数仅在DVP接口跑YUV sensor时使用。如：输入8 bit YUV时，需设置eDataPrecision为E_MI_SYS_DATA_PRECISION_8BPP，告知VIF当前输入的data pin数目为8。
- bEnH2T1Pmode 参数只有输入是YUV格式时才可以使用，非YUV格式使用会返回err。
相关数据类型及接口

MI_VIF_SetDevAttr

MI_VIF_GetDevAttr

3.13. MI_VIF_OutputPortAttr_t¶

说明

定义 VIF输出端口属性。

定义

typedef struct MI_VIF_OutputPortAttr_s
{
    MI_SYS_WindowRect_t     stCapRect;
    MI_SYS_WindowSize_t     stDestSize;
    MI_SYS_PixelFormat_e    ePixFormat;
    MI_VIF_FrameRate_e      eFrameRate;
} MI_VIF_OutputPortAttr_t;

成员

成员名称	描述
stCapRect	捕获区域起始坐标(相对于设备图像的大小)与宽高。
stDestSize	目标图像大小。必须配置，且大小不应该超出外围 ADC 输出图像的大小范围，否则可能导致VIF 硬件工作异常。
ePixFormat	像素存储格式支持，可支持YUV422 packet/bayer。
eFrameRate	目标帧率和输入帧率的比值关系。如果不进行帧率控制，则该值设置为0。可以按照1:1,2:1,4:1,8:1,4:3等比例输出。该功能为预留功能，暂不支持，如果需要控制帧率输出，可以通过MI_SYS_BindChnPort2 来设置。

相关数据类型及接口

MI_VIF_SetOutputPortAttr

MI_VIF_GetOutputPortAttr

3.14. MI_VIF_DevPortStat_t¶

说明

定义VIF 输出端口信息结构体。

定义

typedef struct MI_VIF_DevPortStat_s
{
    MI_BOOL bEnable;
    MI_U32  u32IntCnt;
    MI_U32  u32FrameRate;
    MI_U32  u32LostInt;
    MI_U32  u32VbFail;
    MI_U32  u32PicWidth;
    MI_U32  u32PicHeight;
} MI_VIF_DevPortStat_t;

成员

成员名称	描述
bEnable	通道是否使能。
u32IntCnt	中断计数。
u32FrameRate	每 1 秒的平均帧率，该值不一定精确。
u32LostInt	中断丢失计数。
u32VbFail	获取 VB 失败计数。
u32PicWidth	图像宽度。
u32PicHeight	图像高度。

注意事项
- 结构体的中断计数，可用于无中断检测。
- 该结构体的帧率是每 1 秒钟的平均帧率，即 VIF 会每隔一秒统计一次平均帧率，该值并不精确。
- 如果查询到该结构体的中断丢失计数一直在增加，说明 VIF 工作出现异常。
相关数据类型及接口

MI_VIF_Query

3.15. MI_VIF_DevStatus_t¶

说明

VIF Dev当前状态

定义

typedef struct MI_VIF_VIFDevStatus_s
{
    MI_VIF_GROUP  GroupId;
    MI_BOOL  bGroupCreated;
    MI_U32 bDevEn;
    MI_VIF_SNRPad_e eSensorPadID;
    MI_U32 u32PlaneID;
} MI_VIF_DevStatus_t;

成员

成员名称	描述
GroupId	Device 所属Group number
bGroupCreated	Group 当前Create 状态
bDevEn	VIF Dev 当前使能状态
eSensorPadID	VIF Dev 绑定的SensorPad
u32PlaneID	VIF Dev 绑定的PlaneId

相关数据类型及接口

MI_VIF_GetDevStatus

3.16. MI_VIF_CALLBK_FUNC¶

说明

定义回调函数类型

定义

typedef MI_S32 (*MI_VIF_CALLBK_FUNC)(MI_U64 u64Data);

相关数据类型及接口

MI_VIF_CallBackParam_t

3.17. MI_VIF_CallBackMode_e¶

说明

定义回调模式。

定义

typedef enum
{
    E_MI_VIF_CALLBACK_ISR,
    E_MI_VIF_CALLBACK_MAX,
} MI_VIF_CallBackMode_e;

成员

成员名称描述

E_MI_VIF_CALLBACK_ISR 硬件中断模式回调

E_MI_VIF_CALLBACK_MAX 回调模式最大值
注意事项

目前只支持ISR 回调模式。
相关数据类型及接口

MI_VIF_CallBackParam_t

3.18. MI_VIF_IrqType_e¶

说明

定义硬件中断类型

定义

typedef enum
{
    E_MI_VIF_IRQ_FRAMESTART,  //frame start irq
    E_MI_VIF_IRQ_FRAMEEND,  //frame end irq
    E_MI_VIF_IRQ_LINEHIT,  //frame line hit irq
    E_MI_VIF_IRQ_MAX,
} MI_VIF_IrqType_e;

成员

成员名称描述

E_MI_VIF_IRQ_FRAMESTART VIF Feame start 中断类型

E_MI_VIF_IRQ_FRAMEEND VIF Frame done 中断类型

E_MI_VIF_IRQ_LINEHIT VIF LineCount Hit中断类型
注意事项
- E_MI_VIF_IRQ_FRAMESTART：每一帧第一个pixel的信号
- E_MI_VPE_IRQ_ISPFRAMEDONE：每一帧最后一个pixel的信号
- E_MI_VIF_IRQ_LINEHIT：每一帧指定line到达时的信号
相关数据类型及接口

MI_VIF_CallBackParam_t

3.19. MI_VIF_CallBackParam_t¶

说明

定义回调参数

定义

typedef struct MI_VIF_CallBackParam_s
{
    MI_VIF_CallBackMode_e eCallBackMode;
    MI_VIF_IrqType_e  eIrqType;
    MI_VIF_CALLBK_FUNC  pfnCallBackFunc;
    MI_U64    u64Data;
} MI_VIF_CallBackParam_t;

成员

成员名称描述

eCallBackMode Callback mode

eIrqType Hardware interrupt type

pfnCallBackFunc 回调函数

u64Data 回调函数参数
相关数据类型及接口

MI_VIF_CallBackTask_Register

MI_VIF_CallBackTask_UnRegister

4. 错误码¶

视频输入 API 错误码如下表所示。

表 4‑1：视频输入 API 错误码

错误代码	宏定义	描述
0xA0062001	MI_ERR_VIF_INVALID_DEVID	视频输入设备号无效
0xA0062002	MI_ERR_VIF_INVALID_CHNID	视频输入通道号无效
0xA0062003	MI_ERR_VIF_INVALID_PARA	视频输入参数设置无效
0xA0062006	MI_ERR_VIF_INVALID_NULL_PTR	输入参数空指针错误
0xA0062007	MI_ERR_VIF_FAILED_NOTCONFIG	视频设备或通道属性未配置
0xA0062008	MI_ERR_VIF_NOT_SUPPORT	操作不支持
0xA0062009	MI_ERR_VIF_NOT_PERM	操作不允许
0xA006200C	MI_ERR_VIF_NOMEM	分配内存失败
0xA006200E	MI_ERR_VIF_BUF_EMPTY	视频输入缓存为空
0xA006200F	MI_ERR_VIF_BUF_FULL	视频输入缓存为满
0xA0062010	MI_ERR_VIF_SYS_NOTREADY	视频输入系统未初始化
0xA0062012	MI_ERR_VIF_BUSY	视频输入系统忙
0xA0062080	MI_ERR_VIF_INVALID_PORTID	视频输入端口无效
0xA0062081	MI_ERR_VIF_FAILED_DEVNOTENABLE	视频输入设备未启用
0xA0062082	MI_ERR_VIF_FAILED_DEVNOTDISABLE	视频输入设备未禁用
0xA0062083	MI_ERR_VIF_FAILED_PORTNOTENABLE	视频输入通道未启用
0xA0062084	MI_ERR_VIF_FAILED_PORTNOTDISABLE	视频输入通道未禁用
0xA0062085	MI_ERR_VIF_CFG_TIMEOUT	视频配置属性超时
0xA0062086	MI_ERR_VIF_NORM_UNMATCH	视频ADC VIU不匹配
0xA0062087	MI_ERR_VIF_INVALID_WAYID	视频通路号无效
0xA0062088	MI_ERR_VIF_INVALID_PHYCHNID	视频物理通道号无效
0xA0062089	MI_ERR_VIF_FAILED_NOTBIND	视频通道未绑定
0xA006208A	MI_ERR_VIF_FAILED_BINDED	视频通道已绑定

5. PROCFS介绍¶

5.1. cat¶

调试信息
```

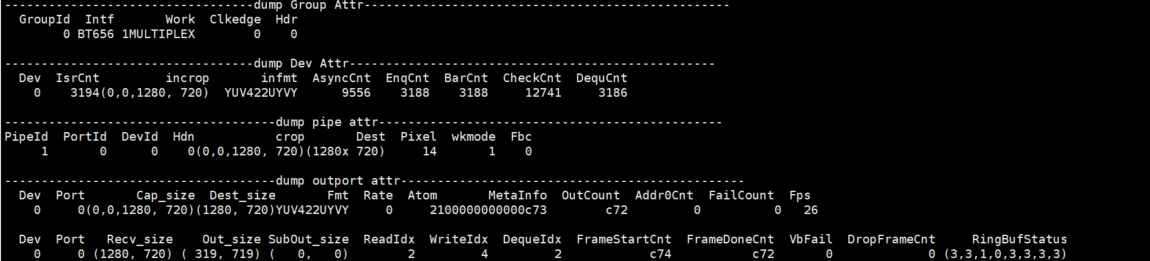

#cat /proc/mi_modules/mi_vif/mi_vif0
```
调试信息分析

记录当前VIF的使用状况以及Group/Dev/pipe/outport属性，可以动态地获取到这些信息，方便调试和测试。

参数说明

参数		描述
Group Attr	GroupId	Group号
	Intf	输入数据的协议
	Work	工作模式
	Clkedge	时钟边沿触发模式，与Intf有关系
	Hdr	Hdr类型
Dev Attr	Dev	Dev号
	IsrCnt	收到的中断总数
	incrop	Input Corp Size
	infmt	输入数据格式
	AsyncCnt/EnqCnt/BarCnt/CheckCnt/DequCnt	Callback接口执行次数
Pipe Attr	PipeId	Pipe号
	PortId	Port号
	DevId	Dev号
	Hdn	H2T1PMode使能
	crop	Input Corp Size
	Dest	Output Size
	Pixel	Output Pixel
	wkmode	Pipe工作模式
	Fbc	Fbc使能
OutPort Attr	Dev	Device id
	Port	Port id
	Cap_size	输入size
	Dest_size	输出size
	Fmt	Out put pixel format
	Rate	Frame rate type
	Atom	底层拿住buffer 数量
	MetaInfo	Frame id
	OutCount	输出frame count
	Addr0Cnt	Frame地址0的次数
	FailCount	获取outputbuffer失败次数
	Fps	Frame per second
	Recv_size	Vif 硬件收到size
	Out_size	Write dma size
	SubOut_size	Write sub dma size
	ReadIdx/WriteIdx/DequeIdx	Read,write,deque的index
	FrameStartCnt	处理到第几frame
	FrameDoneCnt	处理完多少frame
	VbFail	VbFail计数
	DropFrameCnt	Drop frame的数量
	RingBufStatus	Ring buf 状态

5.2. echo¶

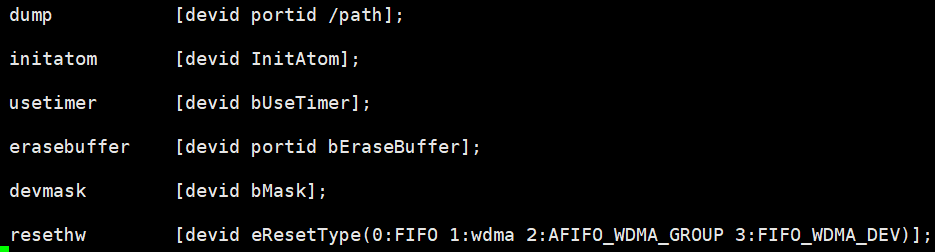

# echo help >/proc/mi_modules/mi_vif/mi_vif0

Echo help 查看可用命令

| 功能 |

Dump frame 到指定路径 | |------|--------|P | 命令 | echo dump [devid portid /path] > /proc/mi_modules/mi_vif/mi_vif0 | | 参数说明 | Devid: device id
Portid: port id
Path: 路径存放 | | 举例 | echo dump 0 0 /tmp > /proc/mi_modules/mi_vif/mi_vif0 |

功能	设置vif的atom 数量
命令	echo initatom [devid InitAtom] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	Devid: device id InitAtom: Driver 最大持有buffer 数量
举例	echo initatom 0 2 > /proc/mi_modules/mi_vif/mi_vif0

功能	设置timer
命令	echo usetimer [devid bUseTimer] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id bUseTimer: 使能timer
举例	echo usetimer 0 1 > /proc/mi_modules/mi_vif/mi_vif0

功能	擦除vif缓存
命令	echo erasebuffer [devid portid bEraseBuffer] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id portid: port id EraseBuffer: 使能擦除缓存
举例	echo erasebuffer 0 0 1 > /proc/mi_modules/mi_vif/mi_vif0

功能	设置Dev Mask
命令	echo devmask [devid bMask] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id bmask: 使能mask
举例	echo devmask 0 1 > /proc/mi_modules/mi_vif/mi_vif0

参数名称	描述	输入/输出
GroupId	Group ID	输入
pstGroupAttr	Group属性，静态属性。	输入

Group Id	包含Device Id
0	Device0~3
1	Device4~7
2	Device8~11
3	Device12~15
4	Device16~19
5	Device20~23
6	Device24~27
7	Device28~31

参数名称	描述	输入/输出
DevId	VIF 设备号。	输入
pstDevAttr	VIF 设备属性指针，静态属性。	输入

参数名称	描述	输入/输出
DevId	VIF 通道号。	输入
PortId	Port号	输入
pstAttr	VIF 通道Port属性指针。	输入

成员名称	描述
eSensorPadID	硬件设备Sensor号
u32PlaneID	PlaneId, for HDR 1 长曝，0 短曝， for liner 为0xff.

成员名称	描述
E_MI_VIF_CALLBACK_ISR	硬件中断模式回调
E_MI_VIF_CALLBACK_MAX	回调模式最大值

成员名称	描述
E_MI_VIF_IRQ_FRAMESTART	VIF Feame start 中断类型
E_MI_VIF_IRQ_FRAMEEND	VIF Frame done 中断类型
E_MI_VIF_IRQ_LINEHIT	VIF LineCount Hit中断类型

成员名称	描述
eCallBackMode	Callback mode
eIrqType	Hardware interrupt type
pfnCallBackFunc	回调函数
u64Data	回调函数参数
