SSU_SECURITY_BOOT使用参考

REVISION HISTORY

Revision No.
Description
 Date
1.00
  • Initial release
    		•  04/11/2023

    1. SECURITY BOOT介绍

    1.1. 概述

    Security Boot需要做的工作总体上包括签章（或加密+签章）和验签（或验签+解密）两大部分，验签即签章的验证，其中加密和解密为可选，用户可根据自身需求取舍。

    一般情况下加密是为了防止信息被泄露，而验签是为了防止信息被篡改。加密(详见1.7. 加密Security Boot流程章节)和签章(详见3.6. IPL.bin 签章部分)的工作将使用脚本完成，而验签和解密的工作将由固件中Software完成。Security Boot的验签和解密总体流程如下。

    图1 验签和解密总体流程

    1.1.1. 秘钥介绍

    从秘钥使用的角度看，签章和验签分别使用了RSA Private Key和RSA Public Key，加密和解密使用同一把AES Key。

    1. 验签流程中所用的RSA Public Key有两把。

      第一把为 OTP Key，该把Key会在系统Power On后，Hardware会自动从OTP中载入，用来做签章验证的动作，这边Software是无法介入的。而OTP Key的内容，可以通过Linux Tool或U-Boot的Command Line烧录至OTP的指定地址中。

      第二把为CUST Key，该Key会嵌在IPL和IPL_CUST的bin文件中，通过Software在整个boot flow中用来做签章验证的动作。

    2. 验签流程中所用的AES Key为 OTP Key，该把Key使用之前需要烧录到OTP存储单元中，在使用的时候，由Hardware载入到crypto engine进行使用，可以在整个boot flow中用来做AES解密的动作。OTP AES Key的内容由用户自定义，所以由用户维护。

    1.1.2. 流程介绍

    1. Authenticate IPL by OTP Key-RSA

      该流程为ROM code从OTP中读取RSA Public Key后，对IPL进行签章的验证，如图1的步骤1。由于OTP的RSA Public Key可以进行Write Lock动作（后面章节会详细提及），阻止再次被写，所以OTP的RSA Public Key可以做到不被替换，从而保证了IPL不会被篡改。

    2. Authenticate IPL_CUST by IPL's CUST Key-RSA

      该流程为IPL读取事先嵌在IPL的CUST RSA Public Key后，对IPL_CUST进行签章的验证，如图1的步骤3。由于IPL不会被篡改，所以保证了嵌在IPL的CUST RSA Public Key不会被篡改，从而保证了IPL_CUST也不会被篡改。

    3. Authenticate U-Boot/kernel by IPL_CUST's CUST Key-RSA

      该流程为IPL_CUST读取事先嵌在IPL_CUST的CUST RSA Public Key后，对U-Boot进行签章的验证，如图1的步骤6。同样U-Boot也读取这把Key对下一阶段的Linux Kernel进行签章验证，如图1的步骤8和10。

    4. Decrypt U-Boot/kernel by OTP Key–AES

      如果开启加密机制，U-Boot及Linux Kernel会通过AES128(ECB)来做加密动作，在Boot流程中，ROM使用OTP中事先烧录好的AES Key对U-Boot或者riscV执行解密动作，同样U-Boot也对Linux Kernel执行解密动作，如图1的步骤2、5、7、9、11。

    1.2. OTP Key

    1.2.1. OTP RSA Key

    OTP Key为ROM code用来验证IPL的签章所使用的RSA Public Key，由N-key 及E-key组成，需通过Linux Tool或在Uboot下预先烧录到OTP中。在开机时，则会由Hardware自动载入。

    OTP Key相应的地址空间只能烧写一次，此外，OTP Key带有Read Lock和Write Lock功能，来防止OTP Key被非法读取和篡改（烧写OTP RSA Key及其Lock相关内容后面章节会提及）。

    1.2.2. OTP AES Key

    OTP AES Key长度为128bit，若使用"签章+加密"则会用到OTP AES Key，需要在使用之前就将Key烧录于OTP存储单元中（烧写OTP AES Key相关内容后面章节会提及）。

    1.3. CUST Key

    CUST Key可由RSA Public Key（RSA-2048，长度为2048 bit)及AES Key(ECB-128，长度为128 bit)所组成，在签章过程中，IPL的bin文件和IPL_CUST的bin文件都会嵌入RSA Public Key，bin文件组成结构变化情况分别如下图。

    1.3.1. IPL结构

    图2 IPL结构

    1.3.2. IPL_CUST结构

    图3 IPL_CUST结构

    1.4. Boot Flow结构

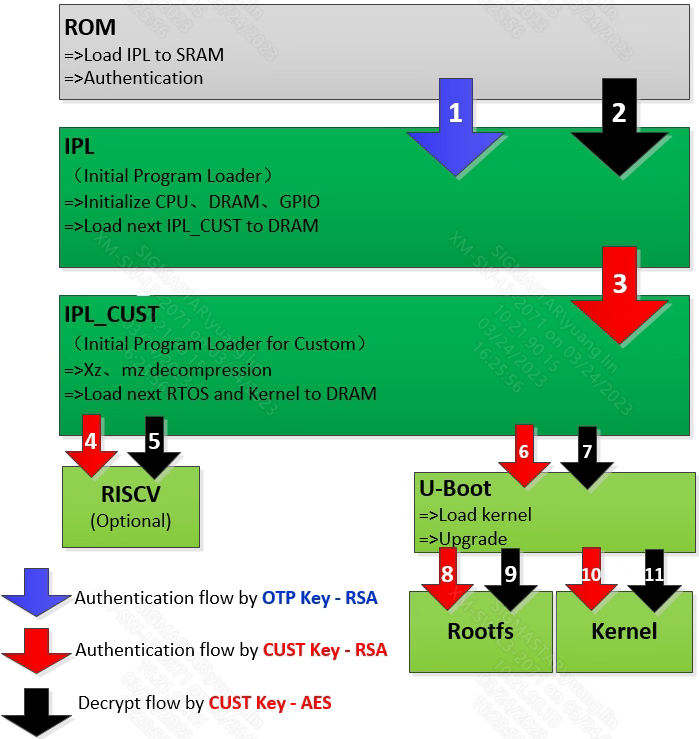

    Boot Flow请参考下图，该图为从ROM到Linux Kernel的Boot Flow结构，其中Signature为签章数据部分，每个Flow的Signature均会嵌入到相应bin文件的最后，每个Flow均包含Get Key和Authenticate的动作直到Linux Kernel，部分Flow支持解密（是否开启解密取决于需求）。Get Key有三种，OTP RSA Key和OTP AES Key均由Hardware获取，CUST RSA Key由Software获取。需要注意的是IPL_CUST是Insert CUST RSA Key后才进行签章的，所以其Signature嵌入在CUST RSA Key后面。

    图4 Boot Flow结构

    1.5. OTP开启Security Boot

    当烧录完OTP Key后，真正启动Security Boot必须要烧录OTP_Secure_Boot相应的Register栏位（OTP烧录方法后面章节会详细提及），将该栏位烧录为0xFF，则会启动OTP的Security Boot（注：开启后无法关闭，每次启动都将会强制走Security Boot flow）。

    1.6. 普通Security Boot流程

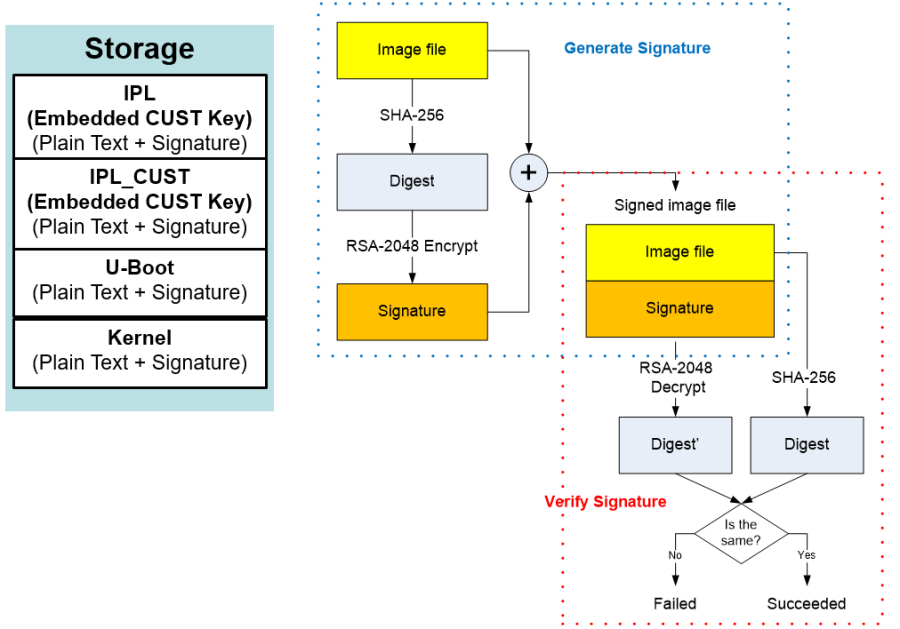

    如下所示，Generate Signature是在local端执行，这部分目前方案是使用Python脚本完成（后面章节会详细提及），先对Image file进行SHA-256的计算，生成Digest，再通过RSA-2048做加密动作，最后生成256Bytes的signature，再将signature嵌入至Image后端。

    Verify Signature是在boot flow中执行，各阶段的boot code会对下一段的Image进行SHA-256计算，生成Digest，并取出signature来做RSA-2048的解密生成Digest'，然后对比Digest和Digest'，若对比一致，则Verify success，否则Verify fail。

    图5 普通Security Boot流程

    1.7. 加密Security Boot流程

    如下所示，Generate Signature是在local端执行，这部分目前方案是使用Python脚本完成（后面章节会详细提及），一开始会先将Image file通过AES-128(ECB)加密成Cipher file，再对Cipher file进行SHA-256计算，生成Digest，再通过RSA-2048做加密动作，最后生成256Bytes的signature，再将signature嵌入至Image后端。

    Verify Signature是在boot flow中，各阶段的boot code会对下一段的Imag进行SHA-256计算，生成Digest，并取出Signature来做RSA-2048的解密后，生成Digest'，最后对比Digest和Digest'。如对比成功，则对Cipher file进行AES-128(ECB) 解密的动作，最后解密为能开机的image。

    图6 加密Security Boot流程

    1.8. SDK规格

    各个阶段加签、加密的支持规格。

    STAGE AES_MODE AESKEY_LEN(BIT) RSAKEY_LEN(BIT)
    ROM->IPL CBC 128/256 2048
    IPL->IPL_CUST 不支持 不支持 2048
    IPL_CUST->BOOT / IPL_CUST->RISCV ECB 128/256 2048
    BOOT->KERNEL ECB 128/256 2048
    BOOT->ROOTFS ECB 128/256 2048

    在启用RISCV时，IPL_CUST开启AES解密或RSA解签，BOOT和RISCV都需要使用 同一把KEY 加密或加签。

    2. OTP Key读写操作说明

    2.1. 生成 RSA Key

    通过openssl来生成RSA Key。相关的命令操作，请参考如下:

    • Generate Private Key

      openssl genrsa -out private.pem 2048

    • Generate Public Key

      openssl rsa -in private.pem -out public.pem -outform PEM -pubout

    2.2. 使用U-BOOT烧录OTP

    注：OTP只能烧写一次，一旦烧写则无法清除和重烧，请在确认需要的场合下执行烧写动作！

    2.2.1. 生成U-Boot Command Scripts

    通过Tool (key_proc.py) 可产生U-Boot command scripts来方便通过U-Boot来将RSA-Public Key烧录至OTP指定位置上。

    ./key_proc.py --exportkey_reverse --rsa=public.pem

    exportkey: 将public.pem 转换成rsaKey.bin的binary file

    exportkey_reverse: 将public.pem 转换成rsaKey.bin的binary file，并反序rsaKey.txt的data顺序

    rsa: 输入openssl所生成的public key (public.pem)

    执行该command后会生成的文件如下：

    • rsaKey.bin——RSA Public N-Key binary file

    • rsaKey.txt——Otp Command List for write RSA Public N-Key rsaKey.txt，会列出烧录Key的Uboot command list，可以直接使用该command list来进行烧录。

      注：RSA N-Key有4行command，要分四次执行，不可一次执行4行。

    rsaKey.bin:

    rsaKey.txt:

    2.2.2. 启动Secure Boot

    通过烧录OTP中的Secure Boot的栏位来启动Secure boot功能，一旦启动Secue Boot后，在ROM阶段就会开始进行IPL的签章验证。启动方式可通过烧录OTP_SECURE_BOOT (0x2)。

    这边需确认是否有正确开启Secure Boot，在未开启前，其Boot行为如下:

    • [普通安全boot流程] Boot flow不会对签章进行验证，所以是可以完成整个Boot流程。

    • [加密安全boot流程] Boot flow不会对签章进行验证，也不会对Image进行解密，所以会无法正常开机。

    2.3. OTP Command Format

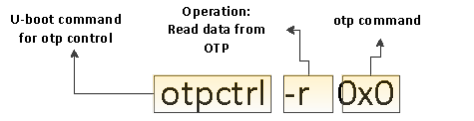

    如下图，列出在UBOOT下执行OTP烧录的两个COMMAND，分别能对OTP进行读写的动作。

    WRITE COMMAND:

    READ COMMAND:

    2.4. OTP Command Support List for IC Opera

    2.4.1. OTP_RSA_N (0x0)

    该Command被使用来存取OTP中的RSA Public N-Key，总共包含256-Bytes的OTP位置。在设置完该Command后，须于下次启动才会生效。Opera支持RSA2048。

    需要注意Opera OTP中N Key的顺序与以往不同，需要使用以下cmd生成rsaKey.txt，使用rsaKey.txt中的command在UBOOT下烧写OTP

    ./key_proc.py --exportkey_reverse --rsa=public.pem

    WRITE COMMAND:

    otpctrl -w 0x0 offset writedata

    READ COMMAND:

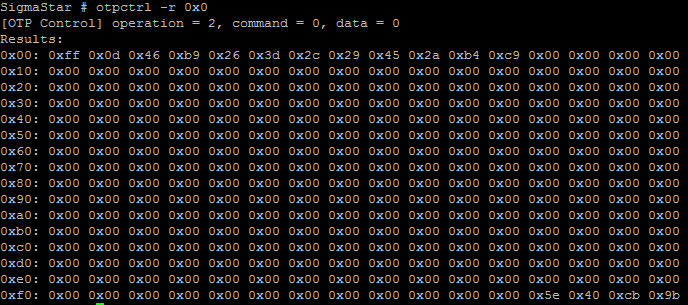

    otpctrl -r 0x0

    2.4.2. OTP_RSA_E (0x1)

    该Command被使用来存取OTP中的RSA Public E-Key，总共包含4-Bytes的OTP位置。在设置完该Command后，须于下次启动才会生效（此处与其他 IC 不一致）。

    WRITE COMMAND:

    otpctrl -w 0x1 0x0 0x00010001

    READ COMMAND:

    otpctrl -r 0x1

    2.4.3. OTP_SECURE_BOOT (0x2)

    该Command被使用来启动secure boot，设置为0xFF表示启动secure boot。在设置完该Command后，须于下次启动才会生效。

    WRITE COMMAND:

    otpctrl -w 0x2 0x0 0xFFFFFFFF

    READ COMMAND:

    otpctrl  -r 0x2

    2.4.4. OTP_RSA_KEY_LOCK (0x3)

    该Command被使用来对OTP内的RSA Public Key栏位进行LOCK的动作。LOCK表示无法更改OTP内的RSA Public Key。在设置完该Command后，须于下次启动才会生效。

    WRITE COMMAND:

    otpctrl -w 0x3 0x0 0xFFFFFFFF

    READ COMMAND:

    otpctrl -r 0x3

    2.4.5. OTP_RSA_KEY_BLOCK (0x4)

    该Command被使用来对OTP内的RSA Public Key栏位进行BLOCK的动作。BLOCK则表示SW无法读出OTP内的RSA Public Key。在设置完该Command后，须于下次启动才会生效。

    WRITE COMMAND:

    otpctrl -w 0x4 0x0 0xFFFFFFFF

    READ COMMAND:

    otpctrl  -r 0x4

    2.4.6. OTP_AES128_KEY (0x5~0xC)

    该Command被使用来存取OTP中的AES Key，Opera共有4把AES128 KEY，一把key占有16-Bytes的OTP位置。在设置完该Command后，须于下次启动才会生效。

    ALL AESKEY WRITE COMMAND:

    • KEY1

      WRITE COMMAND:

      otpctrl -w 0x5 offset writedata

      READ COMMAND:

      otpctrl -r 0x5

      Eample:

      制作AES KEY: echo '000102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey1.bin

otpctrl -w 0x5 0x0 0x03020100
otpctrl -w 0x5 0x4 0x07060504
otpctrl -w 0x5 0x8 0x0B0A0908
otpctrl -w 0x5 0xC 0x0F0E0D0C

    • KEY2

      WRITE COMMAND:

      otpctrl -w 0x6 offset writedata

      READ COMMAND:

      otpctrl -r 0x6

      Eample:

      制作AES KEY: echo '00112233445566778899AABBCCDDEEFF' | xxd -r -ps > aesKey2.bin

otpctrl -w 0x6 0x0 0x33221100
otpctrl -w 0x6 0x4 0x77665544
otpctrl -w 0x6 0x8 0xBBAA9988
otpctrl -w 0x6 0xC 0xFFEEDDCC

    • KEY3

      WRITE COMMAND:

      otpctrl -w 0x7 offset writedata

      READ COMMAND:

      otpctrl -r 0x7

      Eample:

      制作AES KEY: echo '030102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey3.bin

otpctrl -w 0x7 0x0 0x03020103
otpctrl -w 0x7 0x4 0x07060504
otpctrl -w 0x7 0x8 0x0B0A0908
otpctrl -w 0x7 0xC 0x0F0E0D0C

    • KEY4

      WRITE COMMAND:

      otpctrl -w 0x8 offset writedata

      READ COMMAND:

      otpctrl -r 0x8

      Eample:

      制作AES KEY: echo '04112233445566778899AABBCCDDEEFF' | xxd -r -ps > aesKey4.bin

otpctrl -w 0x8 0x0 0x33221104
otpctrl -w 0x8 0x4 0x77665544
otpctrl -w 0x8 0x8 0xBBAA9988
otpctrl -w 0x8 0xC 0xFFEEDDCC

    • KEY5

      WRITE COMMAND:

      otpctrl -w 0x9 offset writedata

      READ COMMAND:

      otpctrl -r 0x9

      Eample:

      制作AES KEY: echo '000102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey5.bin

otpctrl -w 0x9 0x0 0x03020100
otpctrl -w 0x9 0x4 0x07060504
otpctrl -w 0x9 0x8 0x0B0A0908
otpctrl -w 0x9 0xC 0x0F0E0D0C

    • KEY6

      WRITE COMMAND:

      otpctrl -w 0xA offset writedata

      READ COMMAND:

      otpctrl -r 0xA

      Eample:

      制作AES KEY: echo '000102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey6.bin

otpctrl -w 0xA 0x0 0x03020100
otpctrl -w 0xA 0x4 0x07060504
otpctrl -w 0xA 0x8 0x0B0A0908
otpctrl -w 0xA 0xC 0x0F0E0D0C

    • KEY7

      WRITE COMMAND:

      otpctrl -w 0xB offset writedata

      READ COMMAND:

      otpctrl -r 0xB

      Eample:

      制作AES KEY: echo '000102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey7.bin

otpctrl -w 0xB 0x0 0x03020100
otpctrl -w 0xB 0x4 0x07060504
otpctrl -w 0xB 0x8 0x0B0A0908
otpctrl -w 0xB 0xC 0x0F0E0D0C

    • KEY8

      WRITE COMMAND:

      otpctrl -w 0xC offset writedata

      READ COMMAND:

      otpctrl -r 0xC

      Eample:

      制作AES KEY: echo '000102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey8.bin

otpctrl -w 0xC 0x0 0x03020100
otpctrl -w 0xC 0x4 0x07060504
otpctrl -w 0xC 0x8 0x0B0A0908
otpctrl -w 0xC 0xC 0x0F0E0D0C

    • KEY256_1

      WRITE COMMAND:

      otpctrl -w 0x5 offset writedata
otpctrl -w 0x6 offset writedata

      READ COMMAND:

      otpctrl -r 0x5
otpctrl -r 0x6

      Eample:

      制作AES KEY: echo '000102030405060708090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F' | xxd -r -ps > aesKey256_1.bin

otpctrl -w 0x5 0x0 0x03020100
otpctrl -w 0x5 0x4 0x07060504
otpctrl -w 0x5 0x8 0x0B0A0908
otpctrl -w 0x5 0xC 0x0F0E0D0C

otpctrl -w 0x6 0x0 0x13121110
otpctrl -w 0x6 0x4 0x17161514
otpctrl -w 0x6 0x8 0x1B1A1918
otpctrl -w 0x6 0xC 0x1F1E1D1C

    • KEY256_2

      WRITE COMMAND:

      otpctrl -w 0x7 offset writedata
otpctrl -w 0x8 offset writedata

      READ COMMAND:

      otpctrl -r 0x7
otpctrl -r 0x8

      Eample:

      制作AES KEY: echo '000102030405060708090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F' | xxd -r -ps > aesKey256_2.bin

otpctrl -w 0x7 0x0 0x03020100
otpctrl -w 0x7 0x4 0x07060504
otpctrl -w 0x7 0x8 0x0B0A0908
otpctrl -w 0x7 0xC 0x0F0E0D0C

otpctrl -w 0x8 0x0 0x13121110
otpctrl -w 0x8 0x4 0x17161514
otpctrl -w 0x8 0x8 0x1B1A1918
otpctrl -w 0x8 0xC 0x1F1E1D1C

    • KEY256_3

      WRITE COMMAND:

      otpctrl -w 0x9 offset writedata
otpctrl -w 0xA offset writedata

      READ COMMAND:

      otpctrl -r 0x9
otpctrl -r 0xA

      Eample:

      制作AES KEY: echo '000102030405060708090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F' | xxd -r -ps > aesKey256_3.bin

otpctrl -w 0x9 0x0 0x03020100
otpctrl -w 0x9 0x4 0x07060504
otpctrl -w 0x9 0x8 0x0B0A0908
otpctrl -w 0x9 0xC 0x0F0E0D0C

otpctrl -w 0xA 0x0 0x13121110
otpctrl -w 0xA 0x4 0x17161514
otpctrl -w 0xA 0x8 0x1B1A1918
otpctrl -w 0xA 0xC 0x1F1E1D1C

    • KEY256_4

      WRITE COMMAND:

      otpctrl -w 0xB offset writedata
otpctrl -w 0xC offset writedata

      READ COMMAND:

      otpctrl -r 0xB
otpctrl -r 0xC

      Eample:

      制作AES KEY: echo '000102030405060708090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F' | xxd -r -ps > aesKey256_4.bin

otpctrl -w 0xB 0x0 0x03020100
otpctrl -w 0xB 0x4 0x07060504
otpctrl -w 0xB 0x8 0x0B0A0908
otpctrl -w 0xB 0xC 0x0F0E0D0C

otpctrl -w 0xC 0x0 0x13121110
otpctrl -w 0xC 0x4 0x17161514
otpctrl -w 0xC 0x8 0x1B1A1918
otpctrl -w 0xC 0xC 0x1F1E1D1C

    2.4.7. OTP_AES128_KEY_LOCK (0xD,0xF,0x11,0x13,0x15,0x17,0x19,0x1B)

    该Command被使用来对OTP内的AES Key栏位进行LOCK的动作。LOCK表示无法更改OTP内的AES Key。在设置完该Command后，须于下次启动才会生效。

    • LOCK AESkey1

      WRITE COMMAND:

      otpctrl -w 0xD 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0xD

    • LOCK AESkey2

      WRITE COMMAND:

      otpctrl -w 0xF 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0xF

    • LOCK AESkey3

      WRITE COMMAND:

      otpctrl -w 0x11 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x11

    • LOCK AESkey4

      WRITE COMMAND:

      otpctrl -w 0x13 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x13

    • LOCK AESkey5

      WRITE COMMAND:

      otpctrl -w 0x15 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x15

    • LOCK AESkey6

      WRITE COMMAND:

      otpctrl -w 0x17 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x17

    • LOCK AESkey7

      WRITE COMMAND:

      otpctrl -w 0x19 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x19

    • LOCK AESkey8

      WRITE COMMAND:

      otpctrl -w 0x1B 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x1B

    2.4.8. OTP_AES128_KEY1_BLOCK (0xE,0x10,0x12,0x14,0x16,0x18,0x1A,0x1C)

    该Command被使用来对OTP内的AES Key栏位进行BLOCK的动作。BLOCK则表示SW无法读出OTP内的AES Key。在设置完该Command后，须于下次启动才会生效。

    • BLOCK AESKEY1

      WRITE COMMAND:

      otpctrl -w 0xE 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0xE

    • BLOCK AESKEY2

      WRITE COMMAND:

      otpctrl -w 0x10 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x10

    • BLOCK AESKEY3

      WRITE COMMAND:

      otpctrl -w 0x12 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x12

    • BLOCK AESKEY4

      WRITE COMMAND:

      otpctrl -w 0x14 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x14

    • BLOCK AESKEY5

      WRITE COMMAND:

      otpctrl -w 0x16 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x16

    • BLOCK AESKEY6

      WRITE COMMAND:

      otpctrl -w 0x18 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x18

    • BLOCK AESKEY7

      WRITE COMMAND:

      otpctrl -w 0x1A 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x1A

    • BLOCK AESKEY8

      WRITE COMMAND:

      otpctrl -w 0x1C 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl -r 0x1C

    2.4.9. OTP_ROM_SEL_AESKEY (0x24)

    该Command用来选择OTP中哪一把AESKey对IPL进行解密，该OTP的值不为0时，使能ROM code对IPL的解密。在设置完该Command后，须于下次启动才会生效。注：一旦写入此OTP，IPL必须使用CBC加密。

    WRITE COMMAND:

    otpctrl -w 0x24  offset writedata

    READ COMMAND:

    otpctrl  -r 0x24

    Example:

    • SEL AESKEY128_1

      WRITE COMMAND:

      otpctrl -w 0x24 0x0 0xFF000000

    • SEL AESKEY128_2

      WRITE COMMAND:

      otpctrl  -w 0x24 0x0 0xFF0000FF

    • SEL AESKEY128_3

      WRITE COMMAND:

      otpctrl  -w 0x24 0x0 0xFF00FF00

    • SEL AESKEY128_4

      WRITE COMMAND:

      otpctrl  -w 0x24 0x0 0xFF00FFFF

    • SEL AESKEY128_5

      WRITE COMMAND:

      otpctrl  -w 0x24 0x0 0xFFFF0000

    • SEL AESKEY128_6

      WRITE COMMAND:

      otpctrl  -w 0x24 0x0 0xFFFF00FF

    • SEL AESKEY128_7

      WRITE COMMAND:

      otpctrl  -w 0x24 0x0 0xFFFFFF00

    • SEL AESKEY128_8

      WRITE COMMAND:

      otpctrl  -w 0x24 0x0 0xFFFFFFFF

    另外IPL可以使用AES256解密，OTP中AESKEY256实际上是由OTP中两把AES128组合而成，组合和设置方式举例如下：

    • SEL AESKEY256_1

      Composition mode: AES128key1 + AES128key2

      WRITE COMMAND:

      otpctrl  -w 0x24 0x0 0x00FF0000

    • SEL AESKEY256_2

      Composition mode: AES128key3 + AES128key4

      WRITE COMMAND:

      otpctrl  -w 0x24 0x0 0x00FF00FF

    • SEL AESKEY256_3

      Composition mode: AES128key5 + AES128key6

      WRITE COMMAND:

      otpctrl  -w 0x24 0x0 0x00FFFF00

    • SEL AESKEY256_4

      Composition mode: AES128key7 + AES128key8

      WRITE COMMAND:

      otpctrl  -w 0x24 0x0 0x00FFFFFF

    2.4.10. OTP_ROM_SEL_AESKEY_LOCK (0x25)

    该Command被使用来对OTP内的OTP_ROM_SEL_AESKEY栏位进行LOCK的动作。LOCK表示无法更改OTP内的OTP_ROM_SEL_AESKEY。在设置完该Command后，须于下次启动才会生效。

    WRITE COMMAND:

    otpctrl -w 0x25 0x0 0xFFFFFFFF

    READ COMMAND:

    otpctrl  -r 0x25

    2.4.11. OTP_CUSTOMER_AREA (0xA0)

    该区域一共有8K,开放给客户使用，以下是写OTP_CUSTOMER_AREA的cmd，需注意每次写4byte.offset最大为0x3fc。

    WRITE COMMAND:

    otpctrl -w 0xA0 offset  writedata

    READ COMMAND:

    otpctrl  -r 0xA0

    Example:

    WRITE COMMAND: otpctrl -w 0xA0 0x0 0x12345678
WRITE COMMAND: otpctrl  -w 0xA0 0x4 0x09ABCDEF
WRITE COMMAND: otpctrl  -w 0xA0 0x8 0x33445566

最后4byte WRITE COMMAND:

WRITE COMMAND: otpctrl  -w 0xA0 0x3fC 0xAA778899

    Uboot下可通过otpread cmd 读取customer area data，客户可模拟otpread process在uboot/kernel下读到customer area data。

    2.4.12. OTP_CUSTOMER_AREA_LOCK(0xA1~0xA8)

    该Command被使用来对OTP内的OTP_CUSTOMER_AREA栏位进行LOCK的动作。LOCK表示无法更改OTP内的OTP_CUSTOMER_AREA。在设置完该Command后，须于下次启动才会生效。

    • LOCK 0k~1K

      WRITE COMMAND:

      otpctrl -w 0xA1 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl  -r 0xA1

    • LOCK 1k ~2K

      WRITE COMMAND:

      otpctrl  -w 0xA2 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl  -r 0xA2

    • LOCK 2k~3K

      WRITE COMMAND:

      otpctrl  -w 0xA3 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl  -r 0xA3

    • LOCK 3k~4K

      WRITE COMMAND:

      otpctrl  -w 0xA4 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl  -r 0xA4

    • LOCK 4k~5K

      WRITE COMMAND:

      otpctrl  -w 0xA5 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl  -r 0xA5

    • LOCK 5k~6K

      WRITE COMMAND:

      otpctrl  -w 0xA6 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl  -r 0xA6

    • LOCK 6k~7K

      WRITE COMMAND:

      otpctrl  -w 0xA7 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl  -r 0xA7

    • LOCK 7k~8K

      WRITE COMMAND:

      otpctrl  -w 0xA8 0x0 0xFFFFFFFF

      READ COMMAND:

      otpctrl  -r 0xA8

    2.4.13. ERROR CODE

    FF01: 无效的COMMAND

    FF02: 无效的OTP地址

    FF03: 无效的OTP执行许可证

    3. 安全镜像生成

    3.1. 概述

    此功能依据用户需求可分成是否进行明文内容的加密，如下两种制作流程，此流程能一路支持到Linux Kernel，如下章节会逐步介绍如何通过tool生成Images，所需要的tool点击下载：key_proc.py，add_ipl_header.py。

    注意事项:

    • without AES

      1. IPL.bin需先Insert CUST Key (Public Key)，然后签章必须是由OTP KEY所生成

      2. IPL_CUST.bin需先Insert CUST Key (Public Key)，然后在通过CUST Key (Private Key) 生成签章，这边Insert的Key为用来验证U-Boot和Linux Kernel的签章

    • with AES

      1. IPL.bin需先Insert CUST Key (Public Key)，然后签章必须是由OTP KEY所生成

      2. IPL_CUST.bin需先Insert CUST Key (Public Key)，然后再通过CUST Key (Private Key) 生成签章，但不需要进行AES加密。这边Insert的CUST Key (Public Key)为用来验证U-Boot和Linux Kernel的签章，当uboot或riscv进行了AES加密，需要找FAE获取对应的IPL_CUST。

      3. U-Boot和Linux Kernel都需要先进行AES加密，然后再通过CUST Key (Private Key) 生成签章。

        图7 签章流程

    3.2. 制作RSA Key

    这边的制作方式同样适用于OTP Key及CUST Key中的RSA Key，可依据客户需求使用同一把Key或制作出两把不同的RSA Key。出于安全性考虑，建议使用两把不同的RSA key。

    请使用以下命令来生成Private.bin和Public.bin。

    通过以下命令生成的E key值默认为0x10001，请勿自定义E key值。

    3.2.1. RSA2048

    1. 生成RSA私钥

      openssl genrsa -out private.pem 2048

    2. 生成RSA公钥

      openssl rsa -in private.pem -out public.pem -outform PEM -pubout

    3.3. 制作AES Key

    3.3.1. 制作AES-128 key

    这边通过xxd tool来生成AES-128 key binary file，请指定16bytes的key，通过如下command来生成。

    echo '000102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey.bin

    3.3.2. 制作AES-256 key

    这边通过xxd tool来生成AES-256 key binary file，请指定32bytes的key，通过如下command来生成。

    echo '000102030405060708090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F' | xxd -r -ps > aesKey.bin

    3.4. USB签章

    该操作仅在USB boot flow中需要使用

    USB boot将会在USB upgrade场景下使用到，在该场景下，由ROM直接引导usb_updater.bin启动，而usb_updater.bin实则为IPL.bin append至64K bytes得来。所以若此时开启securityboot，只需要对usb_updater.bin中的IPL.bin部分签章，再重新append至64K bytes即可，这边只需要一条command就可实现以上操作。

    通过key_proc.py执行：

    ./key_proc.py --signusb --rsa=./private-otp.pem -f usb_updater.bin

    执行后会生成usb_updater.bin_append.sig.bin，可用于烧录。

    3.5. IPLX Separation

    该操作仅在EMMC boot flow中需要使用

    由于EMMC采用BOOT_PART.bin方案，所以只有IPL->U-Boot的storage方式是EMMC的时候才需要执行该步骤，SPI NOR、SPI NAND、SD等方式均不需要。BOOT_PART.bin包含IPLX和U-Boot，而IPLX又包含IPL和IPL_CUST， Sigmastar将release IPLX和U-Boot给customer，customer需自行使用如下命令从IPLX中分离出IPL和IPL_CUST，再分别进行签章。

    通过key_proc.py执行：

    ./key_proc.py --split -f ./IPLX.bin

    执行后会生成IPL.bin和IPL_CUST.bin

    3.6. IPL.bin 签章

    先将IPL Binary 重命名 为IPL.bin，IPL需要先Insert Key后再做签章。

    IPL可进行AES加密，分为IPL加密和IPL不加密两种方案，IPL签章整个步骤如下：

    IPL不加密:

    1. Insert Key，通过key_proc.py执行：

      ./key_proc.py --insert --rsa=./public.pem  -f ./IPL.bin

      执行后会生成IPL.cipher.bin。

      ./add_ipl_header.py ./IPL.cipher.bin ./IPL.cipher2.bin 0 1（调试模式）

./add_ipl_header.py ./IPL.cipher.bin ./IPL.cipher2.bin 0 0（正式模式）

      执行后会生成IPL.cipher2.bin。

    2. 制作签章，通过key_proc.py执行（注：必须用OTP的RSA Private Key签章）

      ./key_proc.py --sign --rsa=./private-otp.pem -f ./IPL.cipher2.bin

      执行后会生成IPL.cipher2.sig.bin。

    IPL加密

    1. Insert Key

      1. 由于IPL使用CBC对Plain Text进行加密，开启加密功能需要烧写OTP_ROM_SEL_AESKEY(烧录方法见第二章)。CBC使用到IV值，IV值可客户自定义，生成方式如下：

        echo '00112233445566778899AABBCCDDEEFF' | xxd -r -ps > IV.bin

      2. 通过key_proc.py执行：

        ./key_proc.py --insert --rsa=./public.pem  --IV=IV.bin -f ./IPL.bin

        执行后会生成IPL.cipher.bin。

        ./add_ipl_header.py ./IPL.cipher.bin ./IPL.cipher2.bin 0 1（调试模式）

./add_ipl_header.py ./IPL.cipher.bin ./IPL.cipher2.bin 0 0（正式模式）

        执行后会生成IPL.cipher2.bin。

    2. 加密IPL，加密支持AESkey256，若使用AESkey256，需注意使用的aesKey.bin需是256bit：

      ./key_proc.py --encrypt --aes=./aesKey.bin -f ./IPL.cipher2.bin

      执行后会生成IPL.cipher2.aes.bin。

    3. 制作签章，通过key_proc.py执行（注：必须用OTP的RSA Private Key签章）

      ./key_proc.py --sign --rsa=./private-otp.pem -f ./IPL.cipher2.aes.bin

      执行后会生成IPL.cipher2.aes.sig.bin。

    3.7. IPL_CUST.bin 签章

    先将IPL_CUST Binary 重命名 为IPL_CUST.bin，IPL_CUST仅有一种方案，步骤如下:

    IPL_CUST不加密:

    1. Insert Key，通过key_proc.py执行：

      ./key_proc.py --insert --rsa=./public.pem -f ./IPL_CUST.bin

      执行后会生成IPL_CUST.cipher.bin。

    2. 制作签章，通过key_proc.py执行

      ./key_proc.py --sign --rsa=./private.pem -f ./IPL_CUST.cipher.bin

      执行后会生成IPL_CUST.cipher.sig.bin。

    3.8. U-Boot 签章

    如下设定针对SPI NOR的U-Boot版本，其档名为u-boot.xz.img.bin，如为SPI-NAND版本，请改u-boot_spinand.xz.img.bin。Uboot有两种方案，分为UBOOT不加密和UBOOT加密。

    UBOOT不加密：

    不需做Image的加密动作，执行后会产生u-boot.xz.img.sig.bin。

    ./key_proc.py --sign --rsa=./private.pem -f u-boot.xz.img.bin

    UBOOT加密：

    需要先对Image做AES加密，执行后会产生u-boot.xz.img.aes.bin，之后再对加密后的Image进行签章，最后产生u-boot.xz.img.aes.sig.bin，若使用AESkey256，需注意使用的aesKey.bin需是256bit。

    ./key_proc.py --encrypt --aes=./aesKey.bin -f ./u-boot.xz.img.bin

./key_proc.py --sign --rsa=./private.pem -f ./u-boot.xz.img.aes.bin

    3.9. riscv 签章

    riscv有两种方案，分为riscv不加密和riscv加密。

    riscv不加密方案:

    不需做Image的加密动作，执行后会生成kernel.sig.bin

    ./key_proc.py --sign --rsa=./private.pem -f riscv.bin

    riscv加密方案:

    需要先对Image做AES加密，执行后会生成riscv.aes.bin，之后再对加密后的Image进行签章，最后生成riscv.aes.sig.bin，若使用AESkey256，需注意使用的aesKey.bin需是256bit。

    ./key_proc.py --encrypt --aes=./aesKey.bin -f ./riscv.bin

./key_proc.py --sign --rsa=./private.pem -f ./riscv.aes.bin

    3.10. BOOT_PART.bin Pack

    该操作仅在EMMC boot flow中需要使用。

    如 3.5. IPLX Separation 介绍，BOOT_PART.bin需要拆分为IPL、IPL_CUST和U-Boot单独签章，所以签章后需要再将三个image打包为新的BOOT_PART.bin。且同样地，只有IPL → U-Boot的storage方式是EMMC的时候才需要执行该步骤，SPI NOR、SPI NAND、SD等方式均不需要。

    通过cat执行即可：

    cat IPL.cipher2.sig.bin IPL_CUST.cipher.sig.bin > IPLX.bin

cat IPLX.bin u-boot.xz.img.sig.bin > BOOT_PART.bin

    3.11. Linux Kernel 签章

    KERNEL有两种方案，分为KERNEL不加密和KERNEL加密。

    Kernel不加密方案：

    不需做Image的加密动作，执行后会生成kernel.sig.bin。

    ./key_proc.py --sign --rsa=./private.pem -f kernel.bin

    Kernel加密方案：

    需要先对Image做AES加密，执行后会生成kernel.aes.bin，之后再对加密后的Image进行签章，最后生成kernel.aes.sig.bin,若使用AESkey256，需注意使用的aesKey.bin需是256bit。

    ./key_proc.py --encrypt --aes=./aesKey.bin -f ./kernel.bin

./key_proc.py --sign --rsa=./private.pem -f ./kernel.aes.bin

    3.12. Linux Rootfs 签章

    Rootfs不加密：

    不需做Image的加密动作，执行后会生成rootfs.sig.sqfs

    ./key_proc.py --sign --rsa=./private.pem -f rootfs.sqfs

    Rootfs加密：

    非ramdisk属性的rootfs无法支持加解密机制。

    3.13. 签章验证

    1. 将完成签章的Images刻录至flash中，刻录后如能正常进入U-Boot，表示从IPL至U-Boot的签章是没有问题的。

    2. 在Uboot阶段需要设定环境变量来对Linux Kernel进行验证，其原理是通过sigauth命令来对Binary进行验签和解密，如下：

      • 验签

        请在对应存储介质读取Kernel后加上：

        dcache off; sigauth <Binary_Addr> <KEY_Addr>;dcache on;

        EX:

        setenv bootcmd 'nand read.e 0x22000000 KERNEL 0x500000; dcache off; sigauth 0x22000000 0x23C00000; dcache on; bootm 0x22000000'; saveenv;

      • 验签+解密

        请在对应的启动方式上的sigauth命令的尾部加上 --aes/--aes256。

        --aes:使用128bit的otp_aes128_key1。

        --aes256:使用256bit的key（otp_aes128_key1和otp_aes128_key2拼接成256bit的key）。

        Ex：

        dcache off; sigauth 0x22000000 0x23C00000 --aes; dcache on;

    3. 若customer有验签rootfs的需求，在Uboot阶段需要设定环境变量来对Linux Rootfs进行验证，请参考如下command进行设定:

      • rootfs验签：

        请在对应存储介质读取rootfs后加上：

        dcache off; sigauth <Binary_Addr> <KEY_Addr>; dcache on;

        EX:

        setenv bootcmd 'dcache off; nand read.e 0x22000000 rootfs 0x600000; sigauth 0x22000000 0x23C00000; nand read.e 0x22000000 KERNEL 0x500000; sigauth 0x22000000 0x23C00000; dcache on; bootm 0x22000000'; saveenv;

    4. 注意事项

    4.1. IPL

    针对Secure Boot的功能，特定的IPL及IPL_CUST必须被使用。

    4.1.1. 普通安全boot流程

    • IPL

      IPL.bin

    • IPL_CUST

      IPL_CUST.bin

    4.1.2. 加密安全boot流程

    • IPL

      IPL.AES.bin

    • IPL_CUST

      IPL_CUST.AES.bin

    4.2. 自编tool签章

    AES加密都不包含Header，仅将Data部分来进行加密。

    4.3. EMMC BOOT_PART.bin签章

    必须单独对IPL、IPL_CUST、U-Boot进行签章，签章后再重新打包为新的BOOT_PART.bin烧入（见3.5. IPLX Separation和3.9. BOOT_PART.bin Pack）

    5. SECURITYBOOT部署流程

    5.1. SecurityBoot调试流程

    若确认需要使用OTP烧录来串通SecurityBoot flow，则调试阶段务必按照以下flow，即先烧录部分OTP进行测试，否则可能由于错误的操作导致系统无法启动甚至IC作废，待调试PASS以后再考虑一次性烧录所有OTP

    5.1.1. 烧录OTP（KEY）

    使用U-Boot Command或Linux Tool烧录RSA Public NKey/Ekey（或AES Key）。

    注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

    5.1.2. 签章image

    对IPL/IPL_CUST/U-Boot进行签章（或加密）并烧入flash。

    其中IPL/IPL_CUST务必用调试流程的签章方法（目的是代替OTP中的SecurityBoot enable bit来开启SecurityBoot flow）。

    注意： 调试流程的签章方法见3.6. IPL.bin 签章和3.7. IPL_CUST.bin 签章

    5.1.3. 检验验签（或解密）结果

    首先需要确认ROM->IPL->IPL_CUST->U-Boot已进行到SecurityBoot的flow。

    1. ROM->IPL确认是否走SecurityBoot的方式

      ROM验签IPL成功不会有任何log，但验签失败则会打印AUTH ERR（波特率可能需要调为38400或57600，否则乱码），所以可以烧入未签章的IPL到flash，若ROM->IPL已进行到SecurityBoot的flow，则会报AUTH ERR。

    2. IPL->IPL_CUST->U-Boot确认是否走SecurityBoot的方式

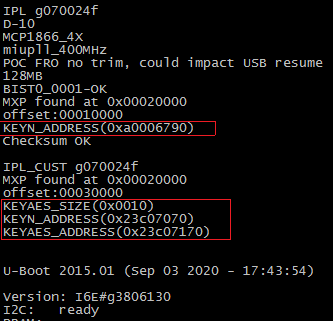

      查看log即可，一般带有KEYN_ADDRESS或secure boot关键字，若开启解密流程则还会有KEYAES_ADDRESS关键字。

      举例如下：

    确认后，需确保能启动到U-Boot才能继续下一步烧录。

    5.1.4. 烧录OTP（ENABLE）

    使用U-Boot Command或Linux Tool烧录SecurityBoot enable bit。

    注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

    烧录后按照上述方法确认ROM->IPL->IPL_CUST->U-Boot有走到SecurityBoot并能启动到U-Boot，然后继续下一步烧录。

    5.1.5. 烧录OTP（LOCK）

    使用U-Boot Command或Linux Tool烧录RSA KEY的LOCK和BLOCK。

    注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

    烧录后同样按照5.1.3的方法确认ROM->IPL->IPL_CUST->U-Boot有走到SecurityBoot并能启动到U-Boot，到此ROM->IPL->IPL_CUST->U-Boot的SecurityBoot flow和OTP相关验证已经PASS。

    接下来根据3.13. 签章验证的方法验证U-Boot以后的SecurityBoot flow。

    5.1.6. 用SigmaStar TV System Tool烧录OTP

    5.1.6.1 连接

    1. 开发板上电并关闭串口

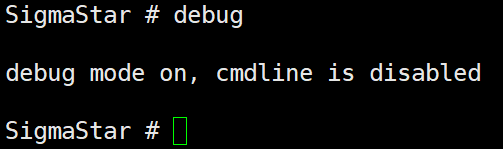

      • uboot控制台下直接输入debug，然后关闭串口终端

      • kernel下，则输入11111，然后关闭串口终端

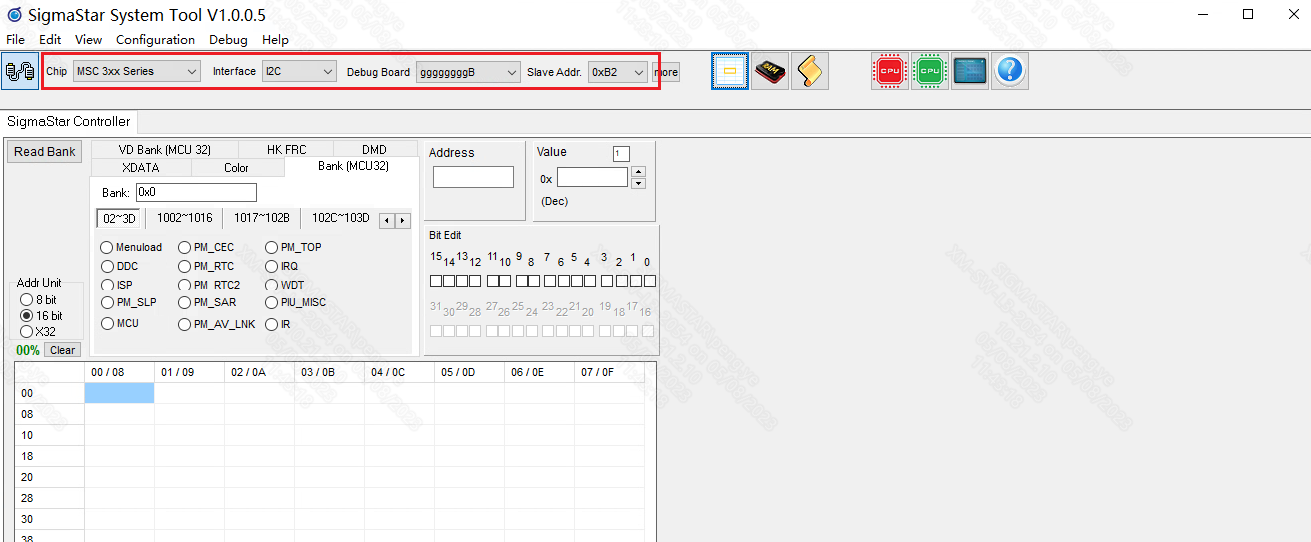

    2. Tool配置

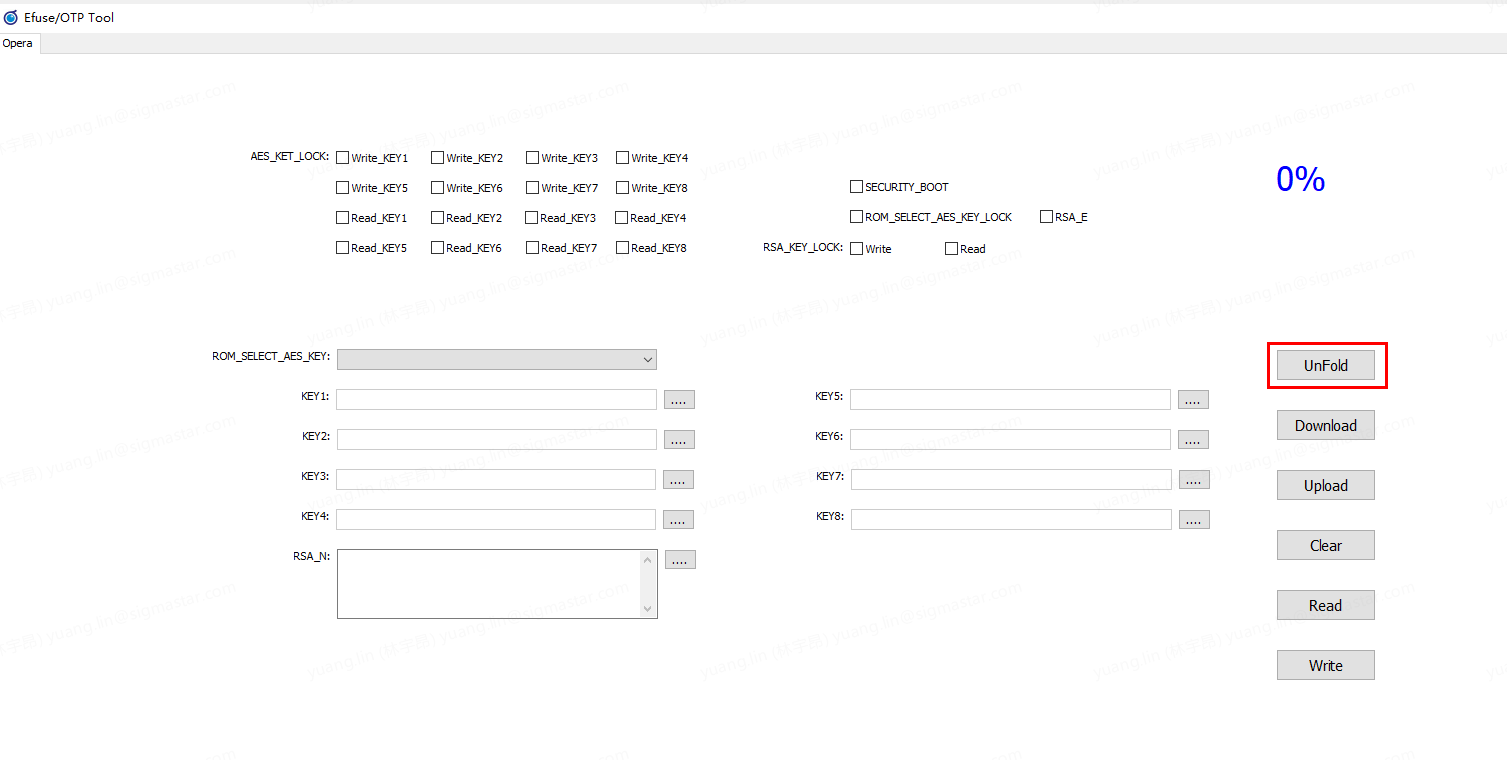

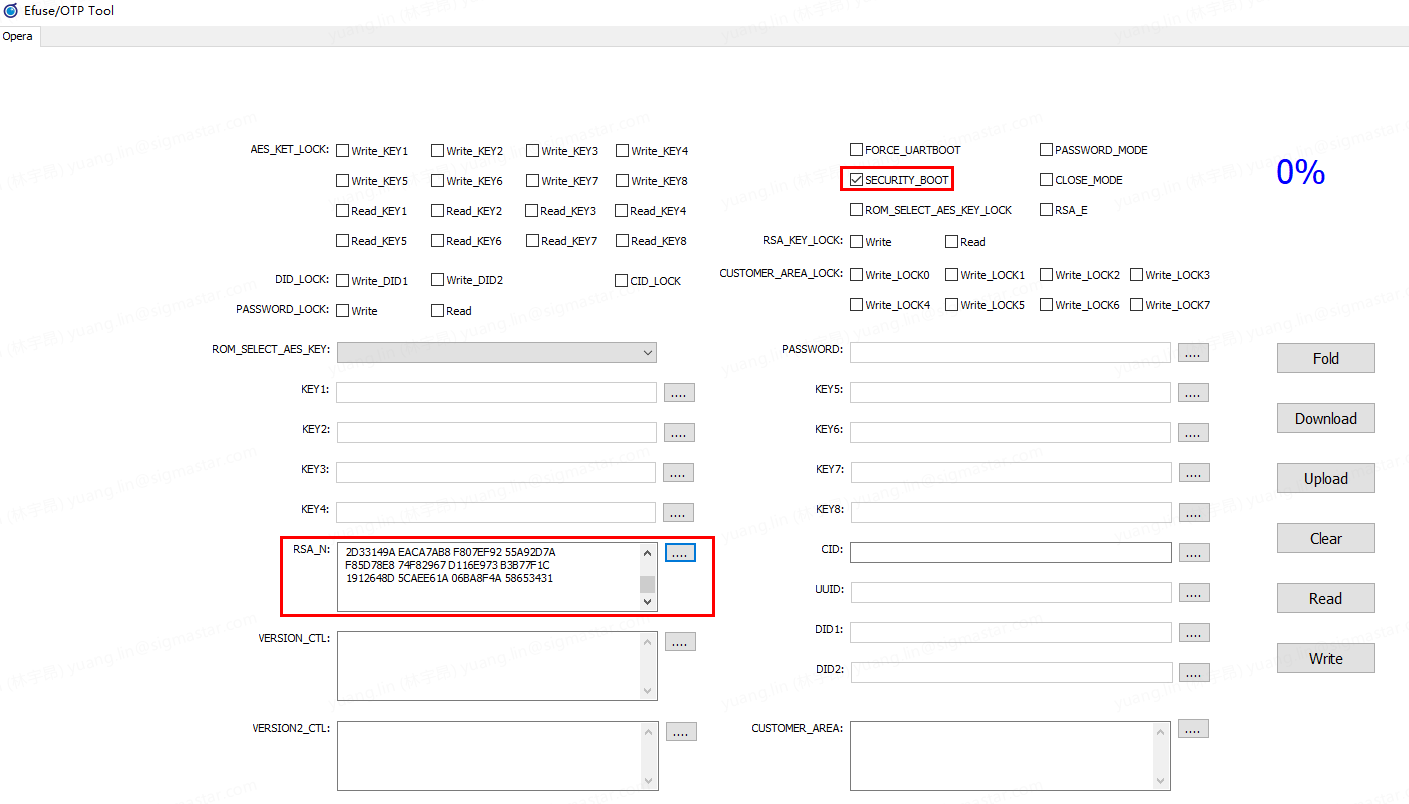

    3. 进入OTP Burn Tool


    4. OTP Burn Tool主界面

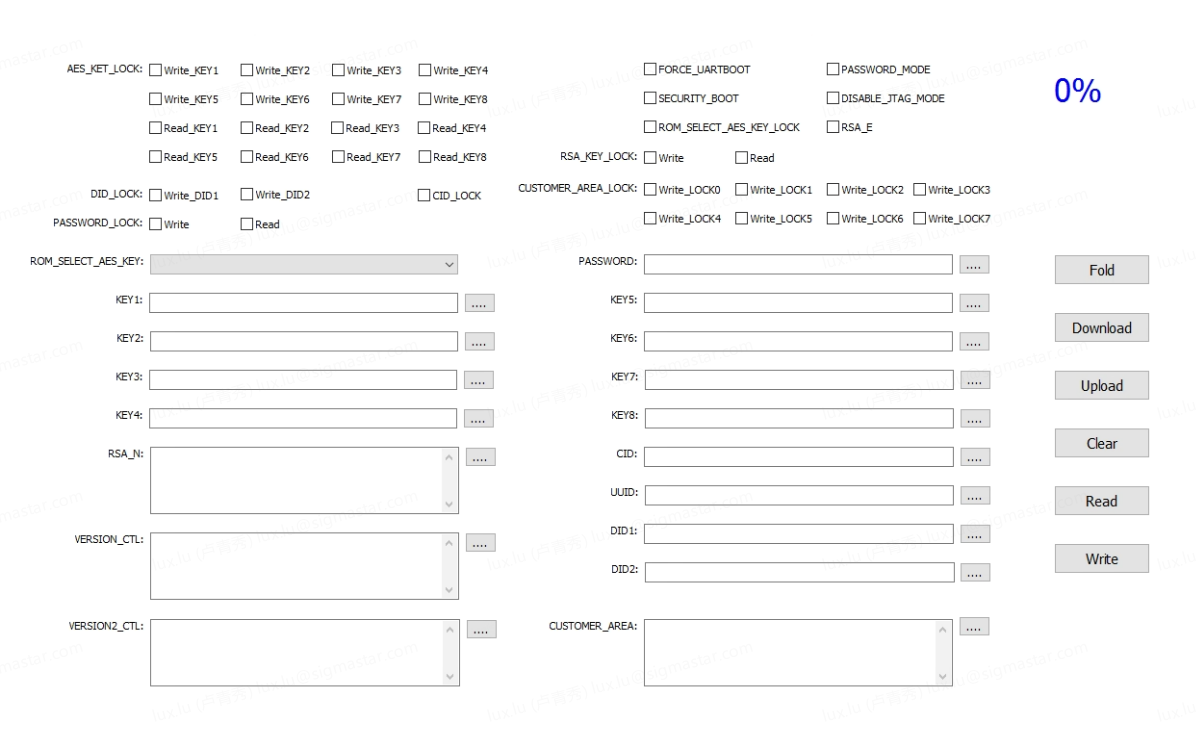

      进入OTP时，会检查当前chip，如未正常连接会弹窗提示（如下），需确认连接后关闭重开该页面。


      正常显示的页面如下所示：


    5.1.6.2 格式说明

    可以将鼠标放在UI对应文本框中，会显示格式说明，部分说明如下：

    OTP名称 说明(输入方式如下： ①手动输入； ②点击右测按钮导入16进制bin文件) 输入示例
    CID 1byte，16进制输入 88
    UUID 8byte，16进制输入，空格分隔 88888888 88888888
    DID1 8byte，16进制输入，空格分隔 88888888 88888888
    DID2 8byte，16进制输入，空格分隔 88888888 88888888
    PASSWORD 8byte，16进制输入，空格分隔 88888888 88888888
    KEY1/KEY2/KEY3/KEY4 KEY4/KEY5/KEY6/KEY7 16byte，16进制输入，空格分隔 88888888 88888888 88888888 88888888
    RSA_N 256byte，16进制输入，空格分隔 88888888 88888888 88888888 88888888 …
    VERSION_CTL 256byte，16进制输入，空格分隔 88888888 88888888 88888888 88888888 …
    VERSION2_CTL 512byte，16进制输入，空格分隔 88888888 88888888 88888888 88888888 …
    CUSTOMER_SREA 1024byte，16进制输入，空格分隔 88888888 88888888 88888888 88888888 …

    2.4节各字段解释：点击跳转

    5.1.6.3. 使用说明

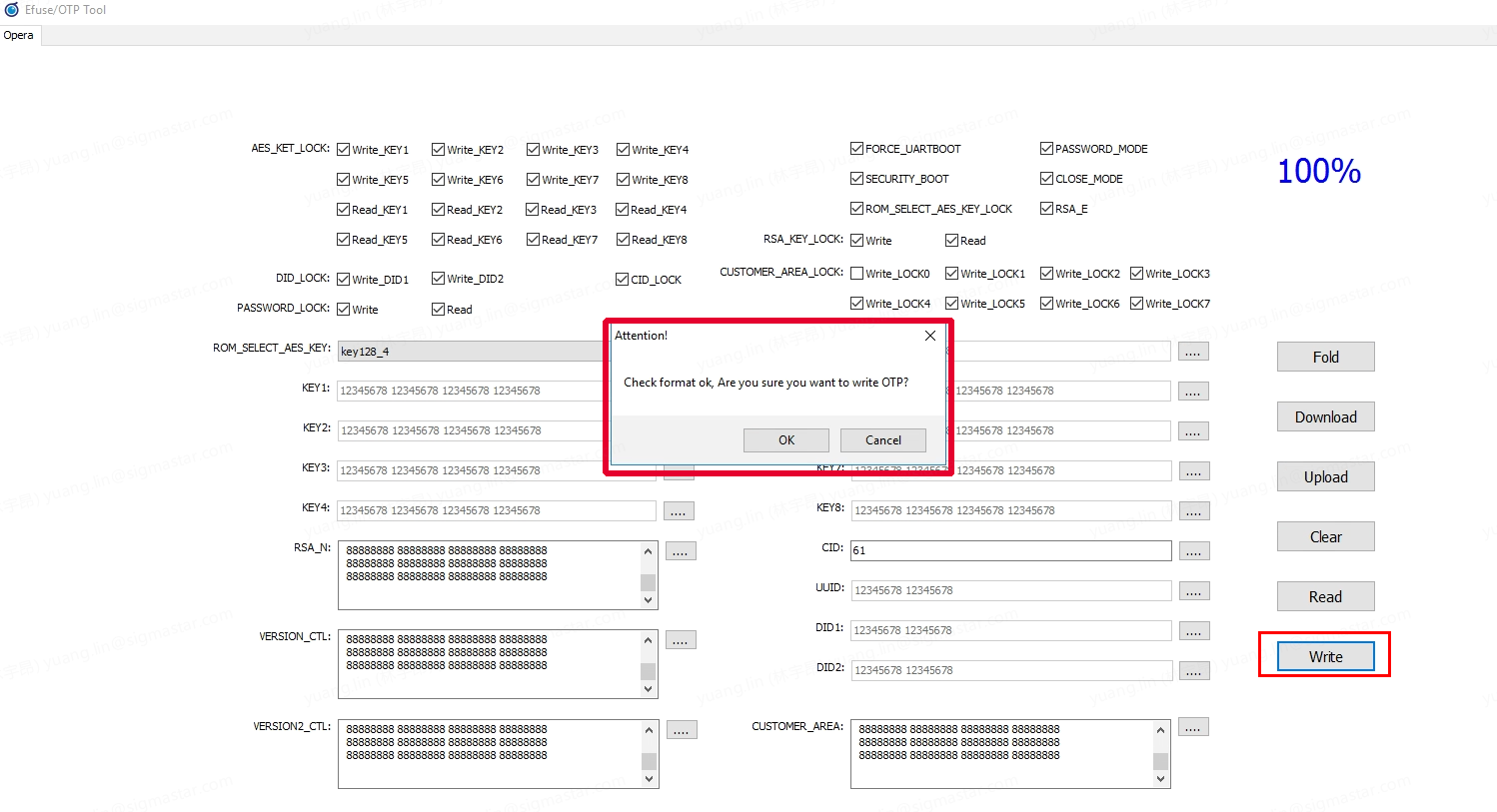

    1. Write：UI需要写入的位置填好后，点击Write写入OTP，如报错，请根据表1/ 2/ 3检查对应格式；

      image-20230814105307264

      注意：

      ①写入成功会提示：Burning OTP completed!

      image-20230814105409040

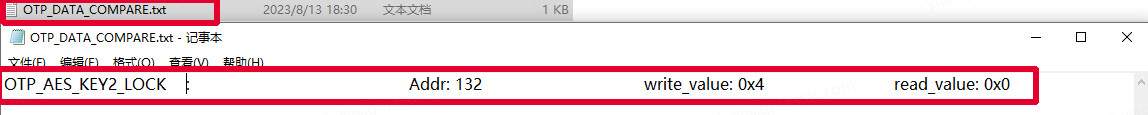

      ②写入失败提示：Burning OTP Failed,please read OTP_DATA_COMPARE.txt!

      image-20230814105502363

      其中，OTP_DATA_COMPARE.txt 文件存放在tool根目录，记录了数据写入过程中字段地址写入与读出数据不符合的集合。

      image-20230814105518783

    2. Read：读出OTP的值；

      image-20230814105803768

    3. Clear：清空UI所有数据；

      image-20230814110135408

    4. Upload: 上传 bin文件（包含UI所有字段数据设置）；

      image-20230814110155299

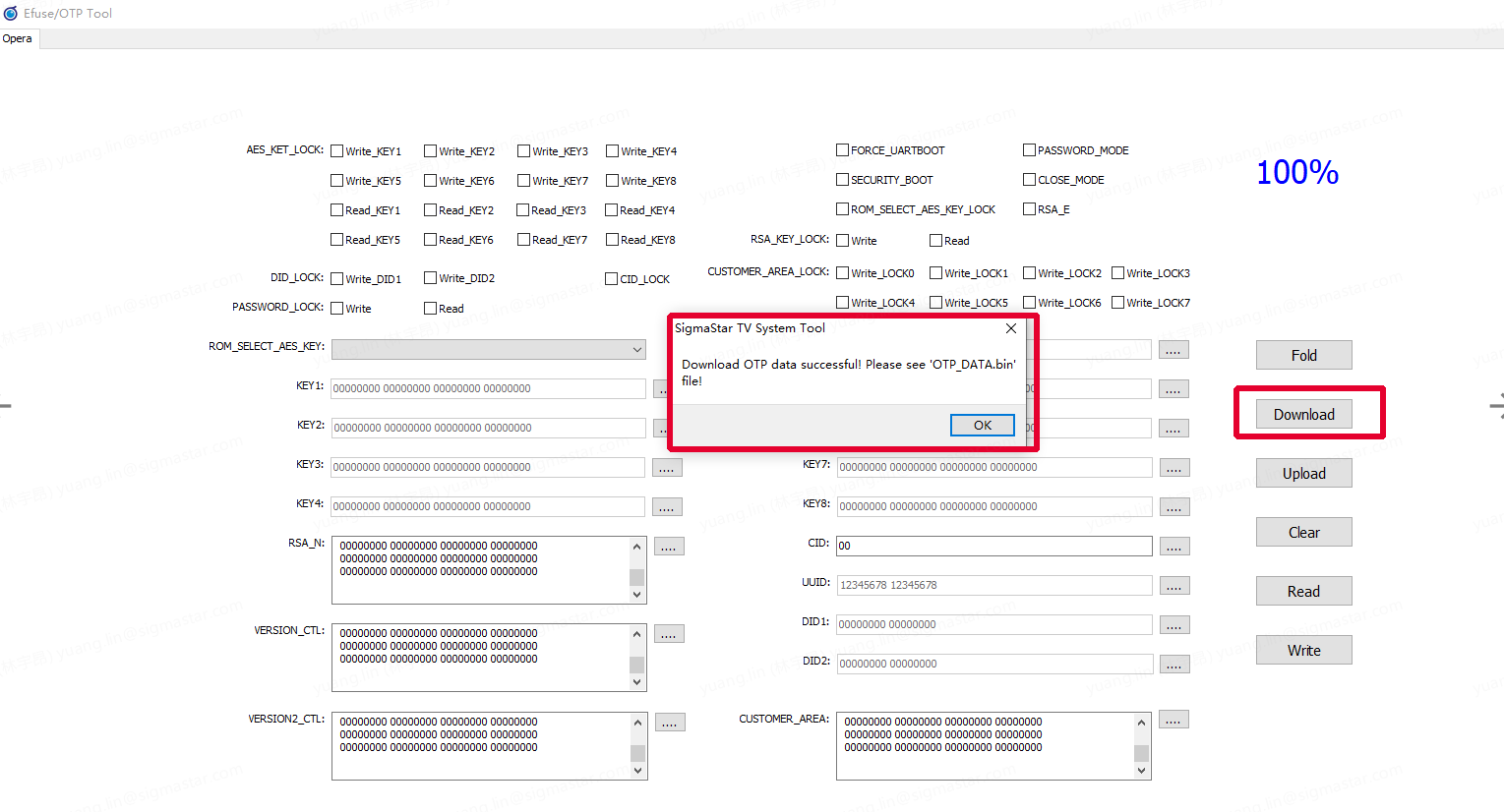

    5. Download: 下载bin文件（当前UI所有字段数据设置）存放至 OTP_DATA.bin 文件中；

      image-20230814110206415

    6. UnFold: 展开隐藏字段（有些字段不常用，所以预设隐藏）；

      image-20230814110239156

    7. Fold: 折叠隐藏字段。

      image-20230814110249536

    5.1.6.4. 烧写实例

    准备预烧写数据：

    制作rsa key见章节3.2[点击跳转]

    制作aes key见章节3.3[点击跳转]

    得到需要的public-otp.bin和aesKey.bin

    a. 普通流程，Only RSA

    勾选SECURITY_BOOT并点击RSA_N右侧的"..."，打开文件选择上一步生成的public-otp.bin。

    点击Write，等待烧录完成，烧录成功出现Burning OTP completed！

    image-20230814110500720

    b. 加密流程，RSA+AES

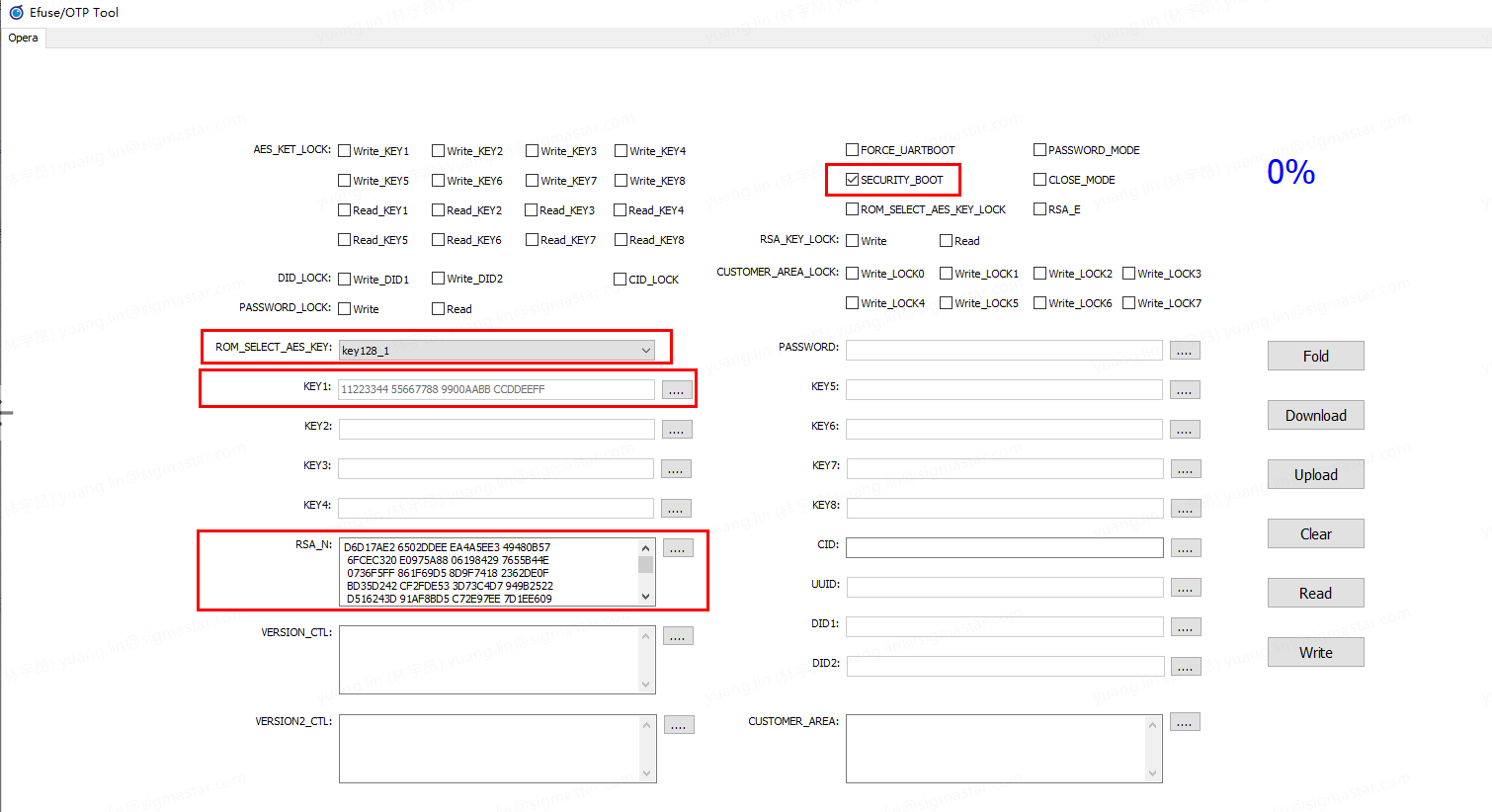

    勾选SECURITY_BOOT并点击RSA_N右侧的"..."，打开文件选择预烧写的public-otp.bin。

    点击ROM_SELECT_AES_KEY选择对应的aes_key，并点击对应的KEY右侧的"..."，打开文件选择预烧写的aesKey.bin。

    点击Write，等待烧录完成，烧录成功出现Burning OTP completed！

    image-20230814110549019

    5.2. SecurityBoot正式流程（普通流程，Only RSA）

    为了防止误操作导致系统无法启动甚至IC作废，调试流程PASS以后，才能进行正式流程。

    5.2.1. 签章image（ALL）

    使用python script将所有需要验签的image都执行一遍签章，再烧入flash，其中IPL/IPL_CUST可以使用正式模式的签章方法（因为OTP中的SecurityBoot enable bit会被烧录，不需要用software来模拟了）

    注意： 正式模式的签章方法见3.6. IPL.bin 签章和3.7. IPL_CUST.bin 签章。

    5.2.2. 烧录OTP（ALL）

    使用U-Boot Command或Linux Tool烧录所有OTP case。

    注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

    5.3. SecurityBoot正式流程（加密流程，RSA+AES）

    5.3.1. 参考理论设计方案一

    为了防止误操作导致系统无法启动甚至IC作废，调试流程PASS以后，才能进行正式流程。

    • 签章image（ALL）

      使用python script对image只执行签章（或不签章，若只进行签章则需用特定的IPL/IPL_CUST），烧入flash，再使用python script对image执行签章和加密，用于网络或USB等方式升级。

      注意：签章方法见第3章，其中IPL/IPL_CUST可以使用 正式模式 的签章方法（因为OTP中的SecurityBoot enable bit会被烧录，不需要用software来模拟了）， 正式模式 的签章方法签章方法见3.6. IPL.bin 签章和3.7. IPL_CUST.bin 签章。

    • 烧录OTP（ALL）

      使用U-Boot Command或Linux Tool烧录所有OTP case。

      注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

    • Upgrade

      若分区中image未签章，则OTP烧录后，不能重启，应立即通过网络或USB upgrade加密image。

      若分区中image有签章，则OTP烧录后，可以重启，但仍需通过网络或USB upgrade加密image。

    5.3.2. 参考理论设计方案二

    为了防止误操作导致系统无法启动甚至IC作废，调试流程PASS以后，才能进行正式流程。

    1. 签章和加密image（ALL）

      划分两套分区，使用python script对image只执行签章（或不签章，若只进行签章则需用特定的IPL/IPL_CUST），烧入第一套分区，再使用python script对image执行签章和加密，烧入第二套分区。

      注意： 签章方法见第3章，其中IPL/IPL_CUST可以使用 正式模式 的签章方法（因为OTP中的SecurityBoot enable bit会被烧录，不需要用software来模拟了）， 正式模式 的签章方法签章方法见3.6. IPL.bin 签章和3.7. IPL_CUST.bin 签章。

    2. 烧录OTP（ALL）

      从第一套分区启动，使用U-Boot Command或Linux Tool烧录所有OTP case。

      注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

    3. Upgrade

      若第一套分区未签章，则OTP烧录后，不能重启，应立即将第二套分区内容upgrade到第一套分区中。

      若第一套分区有签章，则OTP烧录后，可以重启，但仍需将第二套分区内容upgrade到第一套分区中。
