SSU_WLAN使用参考

1. WLAN内核配置说明

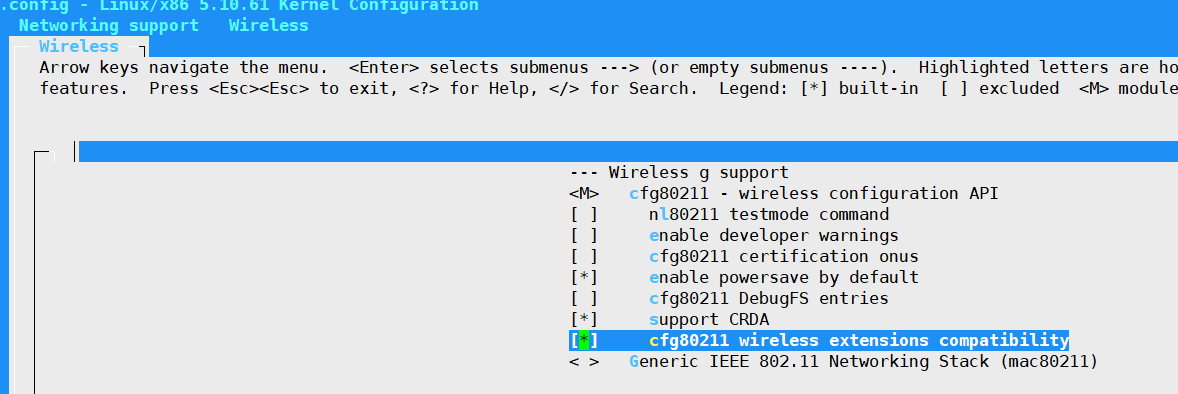

1.1. 配置WEXT

Wext是Wireless Extension，是内核中WIFI驱动和用户态进程的标准接口，iwpriv命令依赖这个配置。

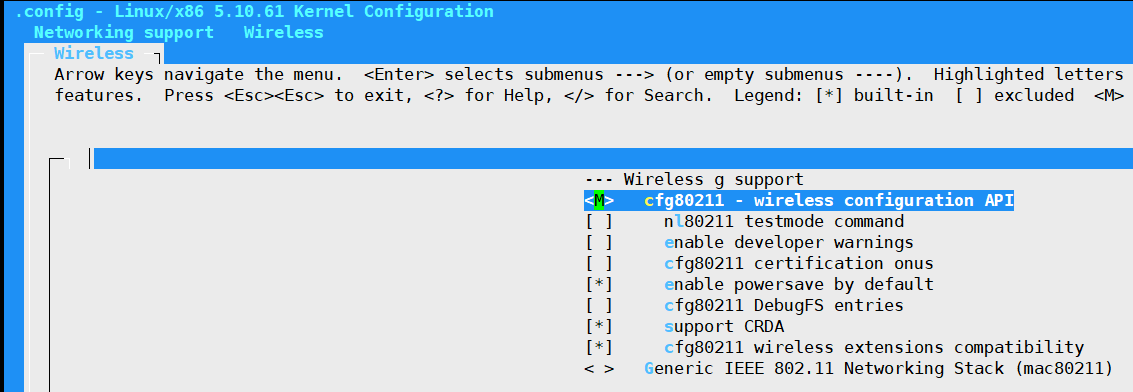

1.2. 配置CFG80211

CFG80211是内核中WIFI驱动和用户态进程的标准接口，在CFG80211出现之前是WEXT，现在越来越多的使用CFG80211。


1.3. 配置桥接

使用wlan及p2p实现板端WIFI桥接

make menuconfig
1:
Networking support -> Wireless:
[*] cfg80211 - wireless configuration API
2:
Device Drivers->Generic Driver options
[*] Support for uevent helper
3:
Networking support → Networking options
[M] 802.1d Ethernet Bridging

2. 工具使用

2.1. wap_supplicant使用

wpa_supplicant是一个独立运行的守护进程，用来启动无线网络后台服务，在消息循环中处理WPA状态机、控制命令、驱动事件、配置信息等。

常用命令参数如下：

-I <ifname>         // 网络接口名称
-c <conf>           // 配置文件名称
-C <ctrl_intf>      // 控制接口名称
-D<driver>      // 驱动类型名称
-p <driver_param>   // 驱动参数
-b <br_ifname>      // 桥接口名称
-d              // 增加调试信息

使用样例：

/customer/wifi/wpa_supplicant -Dnl80211 -i wlan0 -c /customer/wpa_supplicant.conf -d &

启动无线网络服务，驱动类型为nl80211，使用网络端口名称为wlan0，配置文件路径为/customer/wpa_supplicant.conf。若配置文件中有保存热点信息，则发起连接。

2.2. wpa_cli使用

wpa_cli是客户端程序，与wpa_supplicant通信，搜索、设置和连接网络。

常用命令参数如下（如当前网络接口为wlan0）：

wpa_cli –i wlan0 scan           // 扫描附近的热点
wpa_cli –i wlan0 scan_result        // 显示扫描结果
wpa_cli –I wlan0 status         // 查看当前连接信息
wpa_cli –I wlan0 add_network        // 新建一个链接，返回network id
wpa_cli –I wlan0 set_network <network id> <variable> <value> // 设置网络参数，如ssid，psk，keymgmt
wpa_cli –I wlan0 select_network  <network id>       // 选择指定的网络（会断开其它的连接）
wpa_cli –I wlan0 enable_network <network id>        // 使能指定网络
wpa_cli –I wlan0 disable_network <network id>       // 禁用指定网络
wpa_cli –I wlan0 save_config        // 保持连接信息至wpa_supplicant.conf

2.3. iwlist使用

iwlist用于对/proc/net/wireless文件进行分析，得出无线网卡相关信息。

常用命令参数如下（如当前网络接口为wlan0）：

iwlist wlan0 scanning               // 扫描当前无线网络
iwlist wlan0 frequen                // 显示频道信息
iwlist wlan0 rate                   // 显示连接速度
iwlist wlan0 power                  // 显示电源模式

2.4. udhcpc使用

udhcpc作为dhcp客户端，动态获取ip。

常用命令参数如下：

-i <ifname> // 网络接口名称
-s <script> // udhcpc script
-a          // 使用arping验证提供的地址
-t <count>  // 发送数据包次数
-T <time>       // 数据包间时间间隔（默认是3s）
-f          // 前台执行
-b          // 后台执行
-n          // 租约获取失败时退出
-q          // 获取到租约后退出

使用样例：

udhcpc -q -i wlan0 -s /etc/init.d/udhcpc.script &

2.5. hostapd使用

hostapd用来将当前设备作为热点，允许其它网络设备接入。

使用样例：

hostapd -B /customer/wifi/hostapd.conf        // -B：在后台执行守护进程

2.6. dnsmasq使用

dnsmasq是一个轻量级的，易于配置的DNS转发器和DHCP服务器。它的目的是给一个小网络提供DNS和可选的DHCP。

常用命令参数如下：

-i <ifname> // 网络接口名称
-C <path>     // 指定配置文件路径（默认为/etc/dnsmasq.conf）
--no-daemon // 非后台执行

使用样例：

dnsmasq -i p2p0 --no-daemon -C /customer/wifi/dnsmasq.conf &

2.7. hostapd_cli使用

hostapd_cli作为hostapd的客户端，使用时，首先需要先启动hostapd主程序。hostapd启动后，运行cli客户端时，会自动去连接当前正在工作的hostapd进程，连接成功后，cli客户端就可以对hostapd应用程序进行参数的获取和控制。

常用命令参数如下：

-i <ifname>     // 网络接口名称
-p <path>       // 控制套接字路径（默认为/var/run/hostapd）
-B              // 后台执行守护进程

使用样例：

/customer/wifi/hostapd_cli -I p2p0 –p /var/run/hostapd all_sta &

3. WIFI功能测试

3.1. 加载WIFI驱动

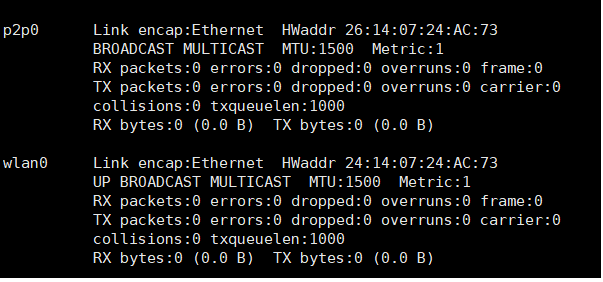

先insmod加载WIFI驱动，以ssw102b为例，对应驱动是ssw102b_wifi_sdio.ko。执行insmod ssw102b_wifi_sdio.ko，使用ifconfig –a查看，可以看到新生成wlan0及p2p0节点： image.png

3.2. STA模式测试

export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/usr/local/lib:/lib:/customer/wifi
mkdir -p /tmp/wifi/run
chmod 777 /tmp/wifi/run
ifconfig wlan0 up

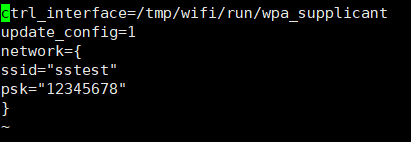

创建wpa_supplicant.conf文件，编辑如下，使用测试热点为“sstest”，密码为“12345678”。


测试连接：

/customer/wifi/wpa_supplicant -Dnl80211 -i wlan0 -c /appconfigs/wpa_supplicant.conf -d &

获取IP：

udhcpc -q -i wlan0 -s /etc/init.d/udhcpc.script &

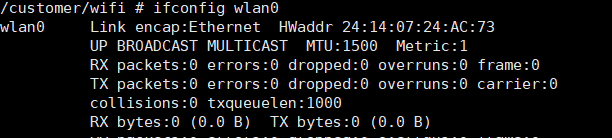

查看wlan0信息： image.png

扫描热点：

/customer/wifi/iwlist scanning

系统会自动连接wpa_supplicant.conf中设置好的wifi网络。

3.3. AP模式测试

mkdir -p /var/run/hostapd
mkdir -p /var/wifi/misc
mkdir -p /var/lib/misc
ifconfig p2p0 up
ifconfig p2p0 192.168.1.100 netmask 255.255.255.0

hostapd配置文件在/customer/wifi/hostapd.conf，其中ssid为当前设备的热点名称，wpa_passphrase为设备的连接密码。可修改此文件变更设备名称和密码。

开启热点：

./customer/wifi/hostapd -B /customer/wifi/hostapd.conf
./customer/wifi/dnsmasq -i p2p0 --no-daemon -C /customer/wifi/dnsmasq.conf &

网络设备可以搜索到热点“ssw101bap”，使用手机连接该热点.

3.4. 桥接模式测试

修改/appconfigs/wpa_supplicant.conf，添加外部AP热点信息：

/ # vi appconfigs/wpa_supplicant.conf
ctrl_interface=/tmp/wifi/run/wpa_supplicant
update_config=1

network={
    ssid="sstest"
    psk="12345678"
}

加载驱动：

cd /customer/wifi

mkdir -p /tmp/wifi/run/wpa_supplicant

insmod llc.ko
insmod stp.ko
insmod bridge.ko

hostapd.conf需要添加一项配置项：

interface=p2p0  //ssw101/2b 采用p2p0做ap interface。
bridge=br0      //固定
hw_mode=g       //固定
channel=1

注意: 桥接使用channel，前后端都是一致的。取决于wlan0 连接到ap的channel，此处要填写相应channel。

添加环境变量，将wifi用到的so添加到系统中。一般放置在/customer/wifi下面export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/lib:pwd

初始化wifi模块

ssu938x系列参考脚本./sigma_wifi_init.sh

注：如果遇到 sh: write error: Invalid argument 可以忽略。

建立网卡桥接：

ifconfig wlan0 up
ifconfig p2p0 up
ifconfig wlan0 0.0.0.0
ifconfig p2p0 0.0.0.0
brctl addbr br0
brctl addif br0 wlan0
brctl addif br0 p2p0
ifconfig br0 up

sta连接wifi：

./wpa_supplicant -Dnl80211 -i wlan0 -c /appconfigs/wpa_supplicant.conf -b br0 &
udhcpc -S /etc/init.d/udhcpc.script -i br0

开启AP模式：

./hostapd -B /customer/wifi/hostapd.conf
./dnsmasq -i p2p0 --no-daemon -C /customer/wifi/dnsmasq.conf &
AP: SSID:ssw101bap pwd：12345678

如果sta可以连接外网，那么通过pc连接ssw101bap后，也可以正常连上网络。

注：如果sta连接wifi，出现 wlan0 is not sta mode的错误信息，可能是wifi驱动和kernel没有匹配。请找对应的wifi模组厂，提供新的ko。
