SSU_USB Device升级

1. 概述¶

适用目前发布的任意版本。

2. 空片模式usb device升级¶

需求场景：

已有完整pcb，有usb 接口，但是nandflash、norflash、emmc里面为空。

实现原理：

IC上电先执行rom code，然后根据外部硬件配置跳转到flash/emmc/sdmmc中执行IPL，没有找到IPL资料，系统自动进入ufu的升级模式。通过pc tool 预加载 u-boot.bin (通过make_usb_factory_sigmastar.sh打包进SstarUsbImage_xxxx(date).bin空片升级包)。

此模式下要求： 预加载的u-boot.bin （release目录：project/board/p5/usb/upgrade/*，默认已经release）本身具备ufu升级能力。

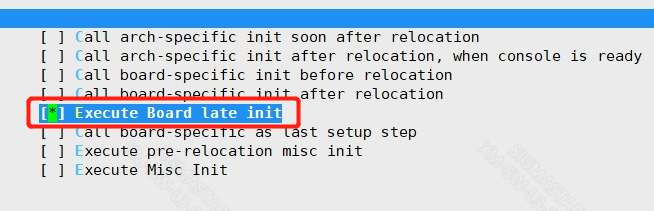

制作具有ufu升级能力的预加载bin，uboot menuconfig配置如下：

Init options
    -->Start-up hooks rch features support
        -->[*] Execute Board late init

ARM architecture
    -->SigmaStar arch features support
        -->[*] Auto update feature
        -->(ufu) Force boot command to run

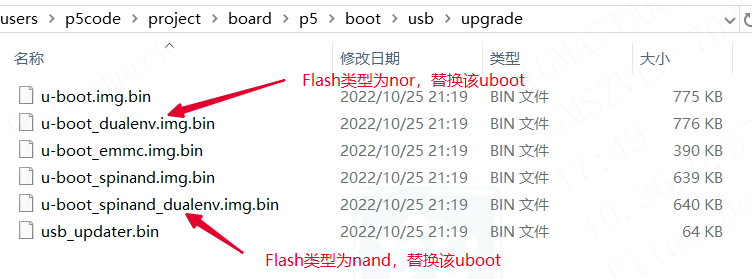

编译完成后，根据flash类型替换将生成的 预加载的u-boot.bin ，将bin档名修改为与project/board/p5/usb/upgrade/目录下将要替换的文件名一致，修改原则如下图：

操作步骤：

按正常流程编译整包sdk，生成image升级文件。

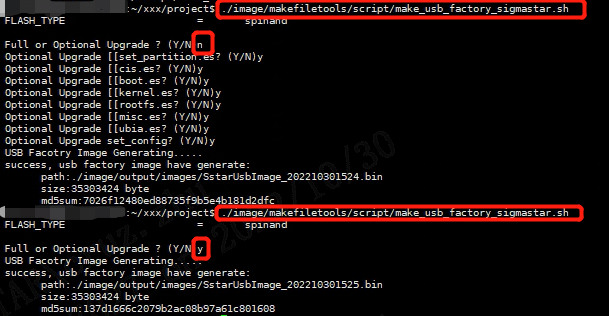

整包sdk编译成功后，执行make_usb_factory_sigmastar.sh脚本，可以选择全部升级和部分分区升级：

执行成功后在project\image\output\images目录生成SstarUsbImage_xxxx(date).bin空片升级包
下载工具包 (USBFactoryTool)
空片模式上电，接入usb。可以观察到pc上有接入存储设备

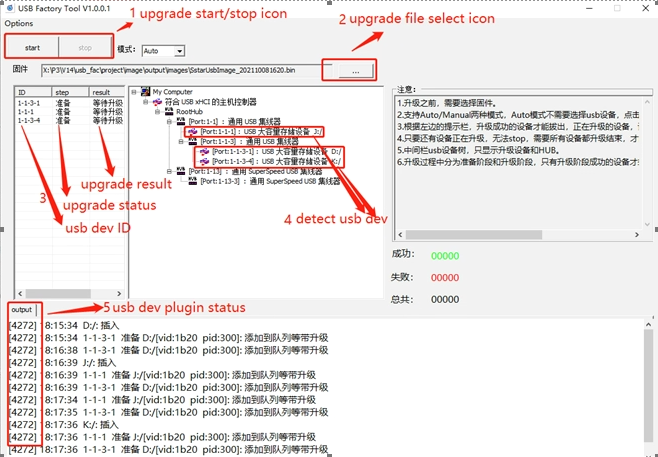

PC通过usbhub连接需要升级的板子(板子flash必须为空片)，打开USB Factory Tool.exe，显示如下：

图上各个ICON功能如下：

1→升级开始和停止的按钮，需要注意的是停止按钮必须等接上的所有设备升级成功后才能按下；

2→升级包选择按钮：用来选择usb空片的升级包文件；

3→usb设备升级状态和结果显示栏，需要注意的是目前空片升级有两个状态：准备和升级。必须等升级状态成功后才能拔掉usb设备插上另一个usb设备进行升级；

4→显示目前识别到的usb设备

5→Usb设备插入显示状态log

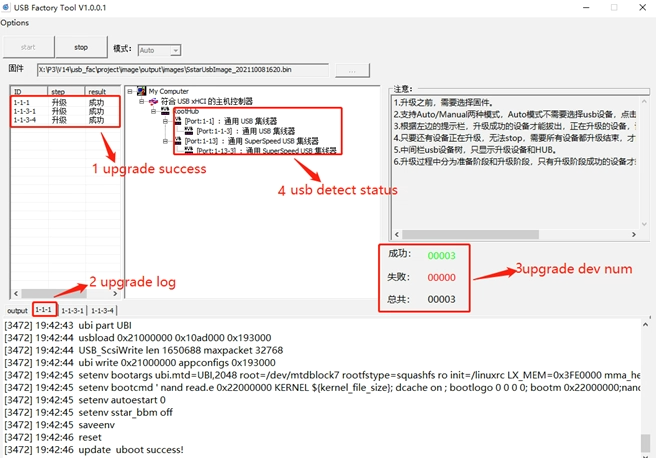

选择好usb升级包文件，等插上的所有设备都识别到后，点击start按钮进行升级，升级完成后的界面如下：

图上各个ICON功能如下：

1→显示每个设备升级的结果；

2→显示每个设备升级的log；

3→显示连接的所有设备个数以及升级的状态；

4→显示检测到的usb设备，需要注意的是升级成功后检测到的usb设备会被移除

根据1→显示的每个设备的升级状态，进行如下操作：

升级成功：拔掉对应的设备，插上另一块空片继续进行升级；

升级失败：可以尝试插拔一下设备重新升级看是否ok

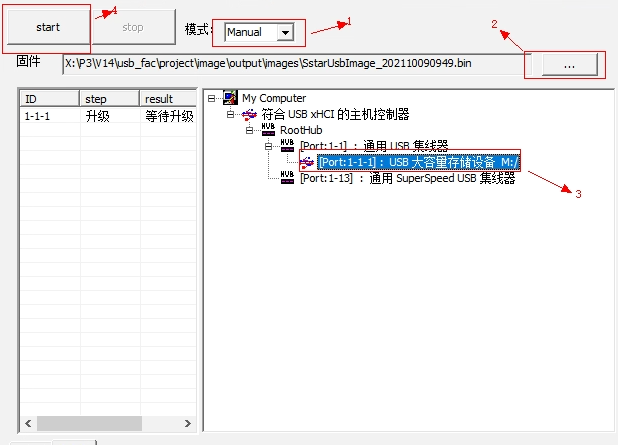

如果不想插入板子识别到设备后自动进行升级，可以选择manual模式，升级方式跟auto差不多，只是要在升级前选中需要升级的设备，然后再点击start进行升级：

3. uboot下进入ufu升级（非空片升级）¶

需求场景： 已有完整pcb，有usb 接口，确保系统可进入uboot模式

实现原理： flash/emm/sdmmc里面已经有uboot。且此份uboot支持device ufu模式下接pc升级，通过执行uboot和pc软件进行交互，完成下载升级。

此模式下要求：flash/emm/sdmmc里面已有的uboot 本身具备ufu升级能力,uboot下支持ufu命令。

操作步骤：

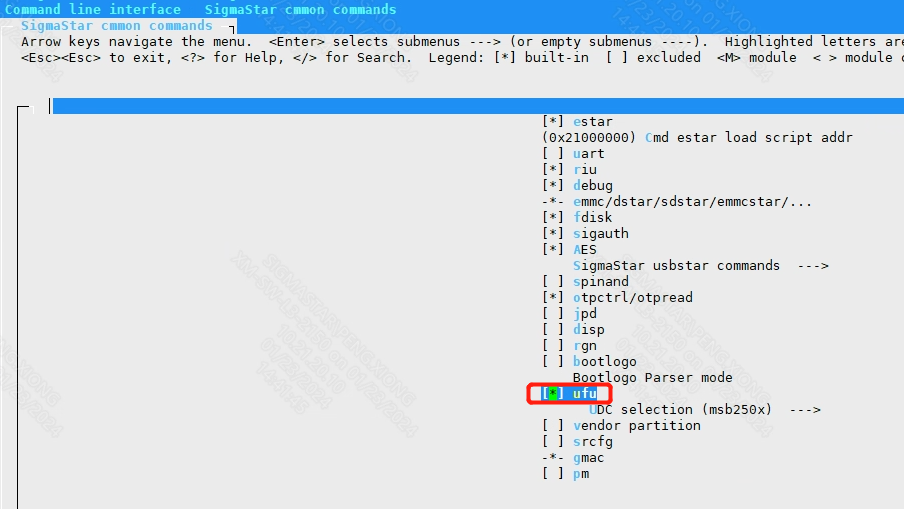

配置uboot

location:
Command line interface
    -->SigmaStar cmmon commands
        -->[*] ufu

支持ufu升级，但是不开启自动运行。

将uboot烧录入flash。此boot具有ufu升级能力。开机进入uboot。
- 方式一：

  此方式需要打开menuconfig中的Auto update UFU with U-boot env(ota_upgrade_status)选项。

  在boot模式下设定如下参数，重启开机后会进入device升级模式。
```
setenv ota_upgrade_status 1

saveenv
```
- 方式二：

  uboot模式下使用输入ufu command可以直接进入device升级模式。
- 方式三：（通过gpio按键检测进入UFU Mode）

  此方式需要打开menuconfig中的Auto update UFU with GPIO选项。

  长按指定预设按键，并且上电开机，开机后uboot检测到按键触发，自动会进入device ufu升级模式。

  如果需要指定对应的GPIO，则需要按照以下方法配置，并编译重新烧录uboot。

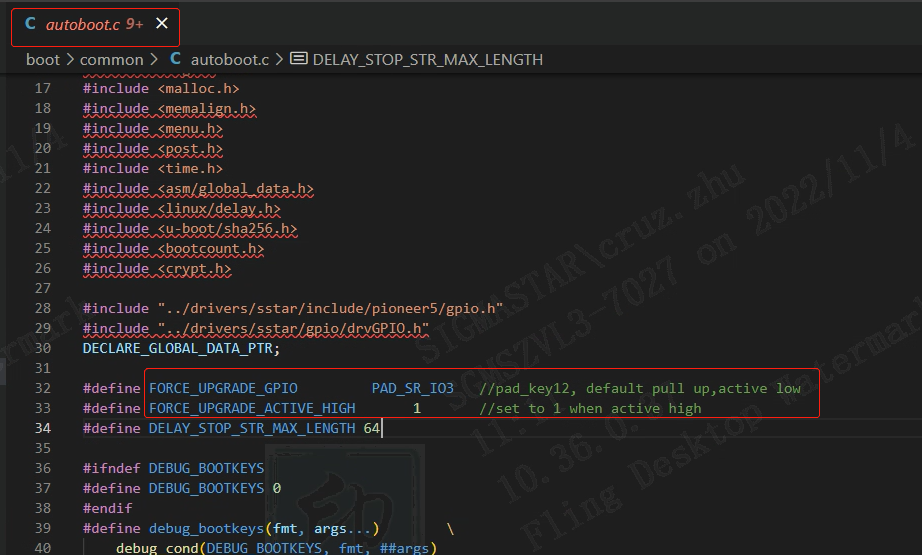

  配置指定按键指定状态方法：修改boot/common/autoboot.c下FORCE_UPGRADE_GPIO(指定IO)、FORCE_UPGRADE_ACTIVE_HIGH(指定状态)，具体如下图：

  实现原理：通过在uboot启动时，通过检测指定IO的指定状态，选择是否进入ufu modde(device 升级模式)，相关代码实现在autoboot.c中，感兴趣可以自行研究。

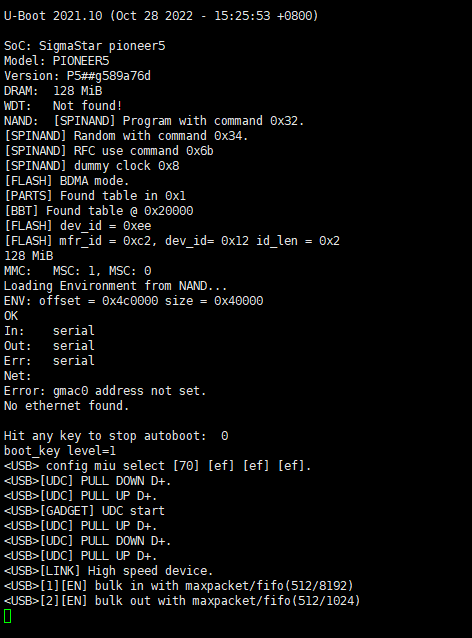

重启板子进入uboot或输入ufu command后会停在如下位置：
打开usb factory tool就可以识别到设备，然后按照上面空片升级方式进行升级即可
