MI RGN API

REVISION HISTORY

Revision No.
Description
 Date
3.0
  • Initial release
    		•  12/04/2020
  • Added PROCFS introduction
    		•  08/25/2021
  • Added chip information of Mochi
    		•  02/16/2022
  • Added error code values
    		•  04/18/2022

    1. 概 述

    1.1. 模块说明

    区域管理模块参与SCL模块的内部流处理的一个环节。底层硬件模块支持是GOP（Graphic output path），区域管理模块是利用GOP的特性抽象出来的一套软件接口，利用分时复用的原理使OSD(On-screen display)或者Cover贴到各个通道上。

    区域管理模块提供区域资源的控制管理功能，包括区域的创建、销毁、获取与设置区域属性、获取与设置区域的通道属性等。

    区域属性分为两种，一种是cover，cover只是按照设定，给一块区域做遮挡，底层驱动只要知道显示的位置大小和颜色即可，因此创建cover时，不会给cover分配内存做显示。

    另外一种区域属性称为osd,有些地方亦称为overlay，它同样可以贴在video显示的区域，这块区域用内存来描述显示的内容，所以这块内容可以做点对点画图操作，显示内存支持argb、位图两种格式，使用者可以根据实际的场景来选择所需要的格式。

    目前OSD可以支持的格式有ARGB1555、ARGB4444、ARGB8888、RGB565、I2、I4、I8，每个芯片支持的情况会有差异，下文会详细说明。暂不支持YUV格式。I2、I4、I8格式为位图格式，一个pixel的内存数据当作一个索引，通过索引能找到调色盘中的颜色数据，当前pixel显示的就是此颜色。

    无论是cover还是OSD其显示的内容均是叠加到SCL模块的输出上，通过实验，当设定了region显示之后，把SCL模块的输出dump成文件,通过工具就可以看到region的内容。

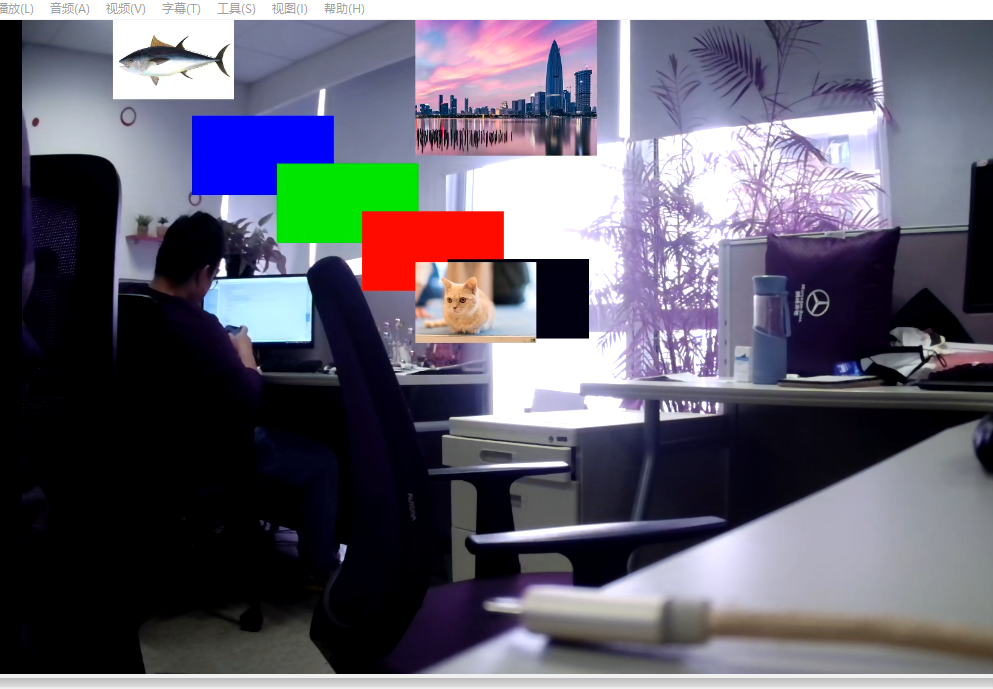

    OSD可以显示一张图片，COVER仅仅可以设定颜色，在同一通道上OSD的内容永远在COVER之上，下图在同一个通道上显示了四个cover区域以及三张OSD。

    1.2. 流程框图

    1.3. 关键字说明

    • I2

      4色位图格式，用2个bit表示一个索引，因而有4种颜色，在调色盘中通过索引找到对应的颜色。

    • I4

      16色位图格式，与I2格式类似，不同的是用4个bit表示一个索引，因而有16种颜色。

    • I8

      256色位图格式，与I2格式类似，不同的是用8个bit表示一个索引，因而有256种颜色。

    • Palette

      位图的调色盘，由Alpha、Red、Green、Blue四个8bit变量表示一个pixel的颜色，一共有256个颜色，对应0-255的索引序号。

    • OSD

      On-screen display的简称，用来显示一些文字、图片、以及人机交互的菜单等内容。

    • GOP

      Graphic output path的简称，可以理解为在video层之上的一个图形层。

    1.4. RGN模块内存使用说明

    为确保OSD能稳定输出在video上，RGN根据硬件/用户的使用情况为每个OSD分配一到多张buffer，中心思想为防止对正在用于硬件显示的buffer做写操作，从而造成OSD闪烁或撕裂的现象。

    可能会增加RGN内存占用的情况主要有以下3种：

    1. 上层刷新OSD（调用MI_RGN_SetBitMap/MI_RGN_GetCanvasInfo/MI_RGN_UpdateCanvas）的速度变快；

    2. 一个OSD被同时叠加到的通道数增多；

    3. 一个通道同时叠加的OSD数超过硬件最大layer（每个芯片支持的硬件最大layer数见表2-1：Tiramisu芯片信息和表2-2：Muffin芯片信息）。

    下表列出了几种常见的场景下buffer使用情况：

    场景描述 OSD个数 OSD刷新速度 t/次 通道个数 buffer使用
    1个OSD贴到1个通道，只贴一次不刷新 1 NA 1 1
    1个OSD贴到1个通道，慢速刷新 1 1s 1 2
    1个OSD贴到1个通道，快速刷新 1 30ms 1 3
    1个OSD贴到n个通道，只贴一次不刷新 1 NA n 1
    1个OSD贴到n个通道，慢速刷新 1 1s n 2
    1个OSD贴到n个通道，快速刷新 1 30ms n [3, 2n+1]
    m个OSD贴到1个通道，只贴一次不刷新 m <= L NA 1 m
    m个OSD贴到1个通道，慢速刷新 m <= L 1s 1 2m
    m个OSD贴到1个通道，快速刷新 m <= L 30ms 1 3m
    m个OSD贴到n个通道，只贴一次不刷新 m <= L NA n m
    m个OSD贴到n个通道，慢速刷新 m <= L 1s n 2m
    m个OSD贴到n个通道，快速刷新 m <= L 30ms n [3m, m(2n+1)]
    m个OSD贴到n个通道，只贴一次不刷新 m > L NA n L + n(m - L)
    m个OSD贴到n个通道，慢速刷新 m > L 1s n 2L + 2n(m - L)
    m个OSD贴到n个通道，快速刷新 m > L 30ms n [3L, L(2n+1)] + 3n(m–L)

    注：

    • L表示硬件最大layer数；

    • 形如[3, 2n+1]表示闭区间，buffer个数为此区间内的某个值（受系统调度影响，通常不会到达最大值）。

    2. API 参考

    API名 功能
    MI_RGN_Init 初始化
    MI_RGN_DeInit 反初始化
    MI_RGN_Create 创建区域
    MI_RGN_Destroy 销毁区域
    MI_RGN_GetAttr 获取区域属性
    MI_RGN_SetBitMap 设置区域位图
    MI_RGN_AttachToChn 将区域叠加到通道上
    MI_RGN_DetachFromChn 将区域从通道中撤出
    MI_RGN_SetDisplayAttr 设置区域的通道显示属性
    MI_RGN_GetDisplayAttr 获取区域的通道显示属性
    MI_RGN_GetCanvasInfo 获取区域画布信息
    MI_RGN_UpdateCanvas 更新区域画布信息
    MI_RGN_InitDev 初始化rgn设备
    MI_RGN_DeInitDev 反初始化rgn设备

    2.1. MI_RGN_Init

    • 功能

      初始化。

    • 语法

      MI_S32 MI_RGN_Init(MI_U16 u16SocId, MI_RGN_PaletteTable_t *pstPaletteTable);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      pstPaletteTable 调色板指针。 输入

    • 返回值

      • MI_RGN_OK 成功。

      • MI_ERR_RGN_BUSY 已初始化。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件

    • 注意

      • I2/I4/I8的图像格式是共用一份palette table，palette table只能在初始化时做一次，不可再次设置。

      • RGB格式不会参考palette。

      • Palette的第0号成员为透明色，上层无法指定。

      • MI_RGN_Init需要在其他使用到RGN的模块Init之前进行（如SCL）。

    • 举例

      MI_S32 s32Result = 0;
MI_RGN_PaletteTable_t stPaletteTable；
memset(&stPaletteTable, 0, sizeof(MI_RGN_PaletteTable_t));
stPaletteTable.astElement[1].u8Alpha = 255;
stPaletteTable.astElement[1].u8Red = 255;
stPaletteTable.astElement[1].u8Green = 0;
stPaletteTable.astElement[1].u8Blue = 0;
stPaletteTable.astElement[2].u8Alpha = 255;
stPaletteTable.astElement[2].u8Red = 0;
stPaletteTable.astElement[2].u8Green = 255;
stPaletteTable.astElement[2].u8Blue = 0;
stPaletteTable.astElement[3].u8Alpha = 255;
stPaletteTable.astElement[3].u8Red = 0;
stPaletteTable.astElement[3].u8Green = 0;
stPaletteTable.astElement[3].u8Blue = 255;
s32Result = MI_RGN_Init(0,&stPaletteTable);
s32Result = MI_RGN_DeInit(0);

    • 相关主题

      MI_RGN_DeInit

    2.2. MI_RGN_DeInit

    • 功能

      反初始化。

    • 语法

      MI_S32 MI_RGN_DeInit(MI_U16 u16SocId);

    • 返回值

      • MI_RGN_OK 成功。

      • MI_ERR_RGN_BUSY 未初始化。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件

    • 注意

      MI_RGN_DeInit需要在其他使用到RGN的模块Deinit之后进行（如SCL）。

    • 举例

      参见MI_RGN_Init 举例。

    • 相关主题

      MI_RGN_Init

    2.3. MI_RGN_Create

    • 功能

      创建区域。

    • 语法

      MI_S32 MI_RGN_Create(MI_U16 u16SocId, MI_RGN_HANDLE hHandle, MI_RGN_Attr_t *pstRegion);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      hHandle 区域句柄号。 必须是未使用的hHandle号
      取值范围：[0, MI_RGN_MAX_HANDLE]。      		 输入
      pstRegion 区域属性指针。 输入

    • 返回值

      • MI_RGN_OK成功。

      • 非MI_RGN_OK 失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件

    • 注意

      • 该句柄由用户指定，意义等同于 ID 号。

      • 不支持重复创建。

      • 区域属性必须合法，具体约束参见MI_RGN_Attr_t。

      • MI_RGN_Attr_t中指定Cover还是OSD

      • 区域属性指针不能为空。

      • 创建 Cover时，只需指定区域类型即可。其它的属性，如区域位置，层次等信息在调用 MI_RGN_AttachToChn 接口时指定。

      • 创建区域时，本接口只进行基本的参数的检查，例如：最小宽高，最大宽高等；当区域 attach 到通道上时，根据各通道模块支持类型的约束条件进行更加有针对性的参数检查，譬如支持的像素格式等；

    • 举例

      MI_S32 s32Result = 0;
MI_RGN_HANDLE hHandle = 0;
MI_RGN_Attr_t stRegion;
stRegion.eType = E_MI_RGN_TYPE_OSD;
stRegion.stOsdInitParam.ePixelFmt = E_MI_RGN_PIXEL_FORMAT_RGB1555;
stRegion.stOsdInitParam.stSize.u32Width = 40;
stRegion.stOsdInitParam.stSize.u32Height = 40;

s32Result = MI_RGN_Create(0, hHandle, &stRegion);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

s32Result = MI_RGN_GetAttr(0, hHandle, &stRegion);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

s32Result = MI_RGN_Destroy(0, hHandle);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

    • 相关主题

      MI_RGN_Destroy

      MI_RGN_GetAttr

    2.4. MI_RGN_Destroy

    • 功能

      销毁区域。

    • 语法

      MI_S32 MI_REG_Destroy (MI_U16 u16SocId, MI_RGN_HANDLE hHandle);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      hHandle 区域句柄号。 取值范围：[0, MI_RGN_MAX_HANDLE)。 输入

    • 返回值

      • MI_RGN_OK成功。

      • 非MI_RGN_OK 失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件：

    • 注意

      • 区域必须已创建。

    • 举例

      参见 MI_RGN_Create 举例。

    • 相关主题

      MI_RGN_Create

    2.5. MI_RGN_GetAttr

    • 功能

      获取区域属性。

    • 语法

      MI_S32 MI_RGN_GetAttr(MI_U16 u16SocId, MI_RGN_HANDLE hHandle, MI_RGN_Attr_t *pstRegion);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      hHandle 区域句柄号。 取值范围：[0, MI_RGN_MAX_HANDLE)。 输入
      pstRegion 区域属性指针。 输出

    • 返回值

      • MI_RGN_OK成功。

      • 非 MI_RGN_OK失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件：

    • 注意

      • 区域必须已创建。

      • 区域属性指针不能为空。

    • 举例

      参见 MI_RGN_Create举例。

    2.6. MI_RGN_SetBitMap

    • 功能

      设置区域位图，即对区域进行位图填充。

    • 语法

      MI_S32 MI_RGN_SetBitMap(MI_U16 u16SocId, MI_RGN_HANDLE hHandle, MI_RGN_Bitmap_t *pstBitmap);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      hHandle 区域句柄号。 取值范围：[0, MI_RGN_MAX_HANDLE )。 输入
      pstBitmap 位图属性指针。 输入

    • 返回值

      • MI_RGN_OK 成功。

      • 非MI_RGN_OK 失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件：

    • 注意

      • 区域必须已创建。

      • 支持位图的大小和区域的大小可以不一致。

      • 位图从区域的(0,0)点开始加载。当位图比区域大时，将会自动将图像剪裁成区域大小。

      • 位图的像素格式必须和区域的像素格式一致。

      • 位图属性指针不能为空。

      • 支持多次调用。

      • 此接口只对 Overlay有效。

      • 调用了MI_RGN_GetCanvasInfo之后调用本接口无效，除非MI_RGN_UpdateCanvas 更新画布生效后。

    • 举例

      MI_S32 s32Result = 0;
MI_HANDLE hHandle = 0;
MI_RGN_Bitmap_t stBitmap;
MI_U32 u32FileSize = 200 * 200 * 2;
MI_U8 *pu8FileBuffer = NULL;
FILE *pFile = fopen("200X200.argb1555", "rb");
if (pFile == NULL)
{
printf("open file failed \n");
return -1;
}
pu8FileBuffer = (MI_U8*)malloc(u32FileSize);
if (pu8FileBuffer == NULL)
{
printf("malloc failed fileSize=%d\n", u32FileSize);
fclose(pFile);
return -1;
}
memset(pu8FileBuffer, 0, u32FileSize);
fread(pu8FileBuffer, 1,  u32FileSize, pFile);
fclose(pFile);
stBitmap.stSize.u32Width = 200;
stBitmap.stSize.u32Height = 200;
stBitmap.ePixelFormat = E_MI_RGN_PIXEL_FORMAT_RGB1555;
stBitmap.pData = pu8FileBuffer;
free(pu8FileBuffer);
s32Result = MI_RGN_SetBitMap(0, hHandle, &stBitmap);

    2.7. MI_RGN_AttachToChn

    • 功能

      将区域叠加到通道上。

    • 语法

      MI_S32 MI_RGN_AttachToChn(MI_U16 u16SocId, MI_RGN_HANDLE hHandle,
MI_RGN_ChnPort_t* pstChnPort,
MI_RGN_ChnPortParam_t *pstChnAttr);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      hHandle 区域句柄号。 取值范围：[0,MI_RGN_MAX_HANDLE)。 输入
      pstChnPort 通道端口结构体指针。 输入
      pstChnAttr 区域通道显示属性指针。 输入

    • 返回值

      • MI_RGN_OK 成功。

      • 非MI_RGN_OK 失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件：

    • 注意

      • 区域必须已创建。

      • 通道结构体指针不能为空。

      • 区域通道显示属性指针不能为空。

      • 多个osd区域类叠加到同一个通道上，每个osd必须是同一个图像格式。

      • 并不是所有的通道上都有叠加region的能力，下表列出芯片差异。

      • COVER只有硬件layer. OSD支持软件layer，底层会用软件拼图实现。

      • OSD、COVER叠加到通道上对channel id不会有要求。

      • 叠加到通道上的OSD小于或等于硬件layer个数，则全部使用硬件layer，反之则会用软件拼图。

      • 以下表格中所列出的通道位置反映了芯片内部硬件上是否包含GOP的硬件模块，并没有具体指明模块的设备id、通道id以及port id，软件API使用者需要结合各模块实际情况来确定实际的属性值，然后通过MI_RGN_ChnPort_t* pstChnPort设定给底层。

        • SCL对应MI_SCL模块，通常在初始化时绑定硬件SCL和软件的设备Id和output port id，具体要参考MI SCL API文档。

        • DISP对应MI_DISP模块，表格中的DISPx与MI_DISP模块的设备id绑定，只能指定设备Id，通道Id和port id需填0。

        • JPE和VENC对应MI_VENC模块的不同Device（具体需参考MI VENC API文档），通道Id根据实际情况填写，port id对应MI_VENC的 input port id。

        表2-1：Tiramisu芯片信息

        芯片名称 通道位置 OSD各通道支持 Cover Layer 个数 OSD COLOR FORMAT支持
        硬件layer个数 最大layer个数 ARGB1555 ARGB4444 I2 I4 I8 RGB565 ARGB8888
        Tiramisu SCL0 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL1 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL2 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL3 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL4 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL5 8 128 4 支持 支持 支持 支持 支持 NA NA

        注：

        1. 此系列芯片内部可用的GOP硬件个数为6个，可输出的OSD的硬件模块有SCL0/ 1/ 2/ 3/ 4/ 5一共有6个。

        2. SCL进行rotate时不支持叠加OSD。

        表2-2：Muffin芯片信息

        芯片名称 通道位置 OSD各通道支持 Cover Layer 个数 OSD COLOR FORMAT支持
        硬件layer 个数 最大layer个数 ARGB1555 ARGB4444 I2 I4 I8 RGB565 ARGB8888
        Muffin SCL0 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL1 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL2 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL3 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL4 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL5 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL6 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL7 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL8 8 128 4 支持 支持 支持 支持 支持 NA NA
        VENC0 8 128 NA 支持 支持 支持 支持 支持 NA NA
        VENC1 8 128 NA 支持 支持 支持 支持 支持 NA NA
        JPE0 8 128 NA 支持 支持 支持 支持 支持 NA NA
        JPE1 8 128 NA 支持 支持 支持 支持 支持 NA NA
        DISP0 1 128 NA 支持 支持 支持 支持 支持 NA NA
        DISP1 1 128 NA 支持 支持 支持 支持 支持 NA NA
        DISP2 1 128 NA 支持 支持 支持 支持 支持 NA NA

        注：

        1. 此系列芯片SCL内部可用的GOP硬件个数为2个，可输出的OSD的硬件模块有SCL 0/ 1/ 2/ 3/ 4/ 5/ 6/ 7/ 8一共有9个，其中SCL 0/ 1/ 2/ 3共用同一个GOP硬件，SCL 4/ 5/ 6/ 7/ 8共用同一个GOP硬件，当多个SCL共用一个GOP硬件时，同时只能向其中一个SCL上贴OSD。

        2. SCL进行rotate时不支持叠加OSD。

        3. VENC/JPE/DISP内部每个device都有独立的一个GOP硬件。

        表2-3：Mochi芯片信息

        芯片名称 通道位置 OSD各通道支持 Cover Layer 个数 OSD COLOR FORMAT支持
        硬件layer 个数 最大layer个数 ARGB1555 ARGB4444 I2 I4 I8 RGB565 ARGB8888
        Mochi SCL0 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL1 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL2 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL3 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL4 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL5 8 128 4 支持 支持 支持 支持 支持 NA NA
        SCL6 8 128 4 支持 支持 支持 支持 支持 NA NA
        VENC0 8 128 NA 支持 支持 支持 支持 支持 NA NA
        JPE0 8 128 NA 支持 支持 支持 支持 支持 NA NA
        JPE1 8 128 NA 支持 支持 支持 支持 支持 NA NA
        DISP0 1 128 NA 支持 支持 支持 支持 支持 NA NA
        DISP1 1 128 NA 支持 支持 支持 支持 支持 NA NA

        注：

        1. 此系列芯片SCL内部可用的GOP硬件个数为1个，可输出的OSD的硬件模块有SCL 0/ 1/ 2/ 3/ 4/ 5/ 6一共有7个，7个SCL硬件共用同一个GOP硬件，当多个SCL共用一个GOP硬件时，同时只能向其中一个SCL上贴OSD。

        2. SCL进行rotate时不支持叠加OSD。

        3. VENC/JPE/DISP内部每个device都有独立的一个GOP硬件。

    • 举例

      MI_S32 s32Result = 0;
MI_RGN_HANDLE hHandle = 0;
MI_RGN_ChnPort_t stChnPort;
MI_RGN_ChnPortParam_t stChnAttr;

memset(stChnPort, 0, sizeof(MI_RGN_ChnPort_t));
memset(stChnAttr, 0, sizeof(MI_RGN_ChnPortParam_t));
stChnPort.eModId = E_MI_MODULE_ID_SCL;
stChnPort.s32DevId = 0;
stChnPort.s32ChnId = 0;
stChnPort.s32PortId = 0;
stChnAttr.bShow = TRUE;
stChnAttr.stPoint.u32X = 0;
stChnAttr.stPoint.u32Y = 0;
stChnAttr.unPara. stCoverChnPort.u32Layer = 0;
stChnAttr.unPara. stCoverChnPort.stSize.u32Width = 200;
stChnAttr.unPara. stCoverChnPort.stSize.u32Height = 200;
stChnAttr.unPara. stCoverChnPort.u32Color = 0;

s32Result = MI_RGN_AttachToChn(0, hHandle, &stChnPort, &stChnAttr);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

s32Result = MI_RGN_DetachFromChn(0, hHandle, &stChnPort);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

    • 相关主题

      MI_RGN_DetachFromChn

    2.8. MI_RGN_DetachFromChn

    • 功能

      将区域从通道中撤出。

    • 语法

      MI_S32 MI_RGN_DetachFromChn(MI_U16 u16SocId, MI_RGN_HANDLE hHandle, MI_RGN_ChnPort_t *pstChnPort);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      hHandle 区域句柄号。 取值范围：[0, MI_RGN_MAX_HANDLE )。 输入
      pstChnPort 通道端口结构体指针。 输入

    • 返回值

      • MI_RGN_OK成功。

      • 非MI_RGN_OK 失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件：

    • 注意

      • 区域必须已创建。

      • 通道结构体指针不能为空。

      • 被叠加区域的通道或组（如 VENC，SCL 等）销毁前，需要调用本接口将区域

      • 从通道或组中撤出。

    • 举例

      参见 MI_RGN_AttachToChn举例。

    • 相关主题

      MI_RGN_AttachToChn

    2.9. MI_RGN_SetDisplayAttr

    • 功能

      设置区域的通道显示属性。

    • 语法

      MI_S32 MI_RGN_SetDisplayAttr(MI_U16 u16SocId, MI_RGN_HANDLE hHandle,
MI_RGN_ChnPort_t *pstChnPort,
MI_RGN_ChnPortParam_t *pstChnPortAttr);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      hHandle 区域句柄号。 取值范围：[0, MI_RGN_MAX_HANDLE )。 输入
      pstChnPort 通道端口结构体指针。 输入
      pstChnPortAttr 区域通道端口显示属性指针。 输入

    • 返回值

      • MI_RGN_OK成功。

      • 非MI_RGN_OK 失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件：

    • 注意

      • 区域必须已创建。

      • 建议先获取属性，再设置。

      • 通道结构体指针不能为空。

      • 区域通道显示属性指针不能为空。

      • 区域必须先叠加到通道上。

    • 举例

      MI_S32 s32Result = 0;
MI_RGN_HANDLE hHandle = 0;
MI_RGN_ChnPort_t stChnPort;
MI_RGN_ChnPortParam_t stChnAttr;

stChnPort.eModId = E_MI_MODULE_ID_SCL;
stChnPort.s32DevId = 0;
stChnPort.s32ChnId = 0;
stChnPort.s32OutputPortId = 0;
s32Result = MI_RGN_GetDisplayAttr(0, hHandle, &stChnPort, &stChnAttr);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

stChnAttr.bShow = TRUE;
stChnAttr.stPoint.u32X = 0;
stChnAttr.stPoint.u32Y = 0;
stChnAttr.stCoverPara.u32Layer = 0;
stChnAttr.stCoverPara.stSize.u32Width = 200;
stChnAttr.stCoverPara.stSize.u32Height = 200;
stChnAttr.stCoverPara.u32Color = 0;

s32Result = MI_RGN_SetDisplayAttr(0, hHandle, &stChnPort, &stChnAttr);
if (s32Result != MI_RGN_OK)
{
return s32Result;
}

    • 相关主题

      MI_RGN_GetDisplayAttr

    2.10. MI_RGN_GetDisplayAttr

    • 功能

      获取区域的通道显示属性。

    • 语法

      MI_S32 MI_RGN_GetDisplayAttr(MI_U16 u16SocId, MI_RGN_HANDLE hHandle,
MI_RGN_ChnPort_t *pstChnPort,
MI_RGN_ChnPortParam_t *pstChnPortAttr);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      hHandle 区域句柄号。 取值范围：[0, MI_RGN_MAX_HANDLE )。 输入
      pstChnPort 通道端口结构体指针。 输入
      pstChnPortAttr 区域通道端口显示属性指针。 输出

    • 返回值

      • MI_RGN_OK成功。

      • 非MI_RGN_OK 失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件：

    • 注意

      • 区域必须已创建。

      • 通道结构体指针不能为空。

      • 区域通道显示属性指针不能为空。

    • 举例

      请参见MI_RGN_SetDisplayAttr 的举例。

    • 相关主题

      MI_RGN_SetDisplayAttr

    2.11. MI_RGN_GetCanvasInfo

    • 功能

      获取区域的显示画布信息。

    • 语法

      MI_S32 MI_RGN_GetCanvasInfo(MI_U16 u16SocId, MI_RGN_HANDLE hHandle,
MI_RGN_CanvasInfo_t* pstCanvasInfo);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      hHandle 区域句柄号。 取值范围：[0, MI_RGN_MAX_HANDLE)。 输入
      pstCanvasInfo 区域显示画布信息。 输出

    • 返回值

      • MI_RGN_OK成功。

      • 非 MI_RGN_OK失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件：

    • 注意

      • 区域必须已创建。

      • 本接口与MI_RGN_SetBitMap功能类似，主要用于 overlay类型导入位图数据。本接口相对于MI_RGN_SetBitMap 接口，用户可以直接更新显示内部画布数据，节省一次内存拷贝和一张画布内存。

      • 本接口用于获取区域对应的画布信息，在得到画布地址之后，用户可直接对画布进行操作，譬如：将 bmp数据直接填写到该画布中。然后通过调用MI_RGN_UpdateCanvas 接口，更新显示画布数据。

      • 本接口与MI_RGN_SetBitMap接口互斥。如果已经使用了本接口，那么在调用MI_RGN_UpdateCanvas 前，调用MI_RGN_SetBitMap不生效。

    • 举例

      MI_RGN_HANDLE hHandle;
MI_RGN_Attr_t stRegion;
MI_RGN_PaletteTable_t stPaletteTable；
MI_RGN_CanvasInfo_t stCanvasInfo;

memset(&stPaletteTable, 0, sizeof(MI_RGN_PaletteTable_t));
stPaletteTable.astElement[0].u8Alpha = 0;
stPaletteTable.astElement[0].u8Red = 255;
stPaletteTable.astElement[0].u8Green = 255;
stPaletteTable.astElement[0].u8Blue = 255;
if (MI_RGN_OK != MI_RGN_Init(0, &stPaletteTable))
{
    printf("Init error!\n");

    return -1;
}
hHandle = 10;
stRegion.eType = E_MI_RGN_TYPE_OSD;
stRegion.stOsdInitParam.ePixelFmt = E_MI_RGN_PIXEL_FORMAT_ARGB1555;
stRegion.stOsdInitParam.stSize.u32Width = 100;
stRegion.stOsdInitParam.stSize.u32Height = 100;
if (MI_RGN_OK != MI_RGN_Create(0, hHandle, &stRegion))
{
    printf("Create handle error!\n");

    return -1;
}
FILE *pFile = fopen("100X100.argb1555", "rb");
if (pFile == NULL)
{
    printf("open file failed \n");
    MI_RGN_Destroy(0, hHandle);

    return -1;
}
if (MI_RGN_GetCanvas(0, hHandle, &stCanvasInfo) != MI_RGN_OK)
{
    return s32Result;
}

for (int i = 0; i < 100; i++)
{
    fread((MI_U8*)stCanvasInfo.virtAddr + i * stCanvasInfo.u32Stride, 1, 100 * 2, pFile);
}
fclose(pFile);
if (MI_RGN_UpdateCanvas(0, hHandle) != MI_RGN_OK)
{
    return s32Result;
}

    • 相关主题

      MI_RGN_UpdateCanvas

    2.12. MI_RGN_UpdateCanvas

    • 功能

      更新显示画布，若画布有叠加到通道上则更新显示画布，若没有叠加到通道，则在执行叠加操作后才会在通道上显示出画布的内容。

    • 语法

      MI_S32 MI_RGN_UpdateCanvas(MI_U16 u16SocId, MI_RGN_HANDLE hHandle);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      hHandle 区域句柄号。 取值范围：[0, MI_RGN_MAX_HANDLE)。 输入

    • 返回值

      • MI_RGN_OK成功。

      • 非 MI_RGN_OK失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件：

    • 注意

      • 区域必须已创建。

      • 本接口配合MI_RGN_GetCanvasInfo 使用。主要用于画布内存数据更新之后，进行画布切换显示。

      • 本接口必须与MI_RGN_GetCanvasInfo成对调用，同一个handler先执行MI_RGN_GetCanvasInfo获取画布的内存指针，待绘图操作完成后执行本接口，若没有先执行MI_RGN_GetCanvasInfo，则会返回MI_ERR_RGN_NOT_PERM。

      • 当多个handler叠加到同一个通道上显示，并且都会使用MI_RGN_GetCanvasInfo及本接口进行绘图操作，在这个通道上的所有绘图操作可以在同一个线程上执行，若在不同线程上，必须使用锁保护起来，否则有可能会出现OSD闪烁，或者osd不刷新的问题。

      • 以上多线程的情况下锁的使用详细说明如下：

        rgn的handle假设有handler0和handler1都贴到同一个通道上

        分别两个线程

        handler0

        T0_0 = getcanvas

        T0_1 = update

        handler1

        T1_0 = getcanvas

        T1_1 = update

        按照时间T的顺序执行

        有问题的情况：

        T0_0 -> T1_0 -> T0_1 -> T1_1，并伴随底层error的打印：“Front buf state error!!!”。

        加mutex后，能够正常。调整后的时序：

        lock-> T0_0 -> T0_1 -> unlock -> lock -> T1_0 -> T1_1 -> unlock

    • 举例

      请参见MI_RGN_GetCanvasInfo的举例。

    • 相关主题

      MI_RGN_GetCanvasInfo

    2.13. MI_RGN_InitDev

    • 功能

      初始化RGN设备。

    • 语法

      MI_S32 MI_RGN_InitDev(MI_U16 u16SocId, MI_RGN_InitParam_t *pstInitParam);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入
      pstInitParam 设备初始化参数 输入

    • 返回值

      • MI_RGN_OK 成功。

      • 非MI_RGN_OK 失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件

    • 注意

      • 此接口在Version 2.08以上版本推荐使用，用于替换原有MI_RGN_Init接口。

    2.14. MI_RGN_DeInitDev

    • 功能

      反初始化RGN设备。

    • 语法

      MI_S32 MI_RGN_DeInitDev(MI_U16 u16SocId);

    • 形参

      参数名称 参数含义 输入/输出
      s32SocId 芯片ID，用于级联场景。 输入

    • 返回值

      • MI_RGN_OK 成功。

      • 非MI_RGN_OK 失败，参照返回值。

    • 依赖

      • 头文件：mi_sys.h、mi_rgn.h。

      • 库文件

    • 注意

      • 此接口在Version 2.08以上版本推荐使用，用于替换原有MI_RGN_DeInit接口。

    3. RGN 数据类型

    视频前处理相关数据类型、数据结构定义如下：

    数据类型 定义
    MI_RGN_MAX_HANDLE 定义区域的最大句柄数
    MI_RGN_MAX_PALETTE_TABLE_NUM 颜色表最大元素个数
    MI_RGN_HANDLE 定义区域句柄
    MI_RGN_Type_e 定义区域类型
    MI_RGN_PixelFormat_e RGB or Index格式
    MI_RGN_AlphaMode_e 设定Osd Alpha显示模式
    MI_RGN_Size_t 大小信息
    MI_RGN_OsdAlphaAttr_t 定义Osd Alpha属性的结构体
    MI_RGN_OsdInitParam_t 定义Osd区域属性结构体
    MI_RGN_PaletteElememt_t 定义颜色元素
    MI_RGN_PaletteTable_t 定义颜色表
    MI_RGN_Attr_t 定义区域类型结构体
    MI_RGN_Bitmap_t 定义位图图像信息结构
    MI_RGN_ChnPort_t 定义模块设备通道结构体
    MI_RGN_Point_t 定义坐标信息结构体
    MI_RGN_CoverChnPortParam_t 定义遮挡区域的通道显示属性
    MI_RGN_OsdChnPortParam_t 定义OSD区域的通道显示属性
    MI_RGN_OsdArgb1555Alpha_t Argb1555格式的前景、背景Alpha设定
    MI_RGN_ChnPortParamUnion_u 定义Region属性的联合体
    MI_RGN_AlphaModePara_u 定义OSD Alpha Mode参数联合体
    MI_RGN_ChnPortParam_t 定义区域通道显示属性结构体
    MI_RGN_CanvasInfo_t 定义画布信息结构体
    MI_RGN_InitParam_t 定义RGN设备初始化参数

    3.1. MI_RGN_MAX_HANDLE

    • 说明

      定义区域的最大句柄。

    • 定义

      #define MI_RGN_MAX_HANDLE 1024

    3.2. MI_RGN_MAX_PALETTE_TABLE_NUM

    • 说明

      颜色表最大元素个数。

    • 定义

      #define MI_RGN_MAX_PALETTE_TABLE_NUM 256

    3.3. MI_RGN_HANDLE

    • 说明

      定义区域句柄。

    • 定义

      typedef MI_U32 MI_RGN_HANDLE;

    • 成员

      成员名称 描述
      MI_RGN_HANDLE 区域句柄。

    3.4. MI_RGN_Type_e

    • 说明

      定义区域类型。

    • 定义

      typedef enum

{

    E_MI_RGN_TYPE_OSD = 0,

    E_MI_RGN_TYPE_COVER,

    E_MI_RGN_TYPE_MAX

} MI_RGN_Type_e;

    • 成员

      成员名称 描述
      E_MI_REG_OSD 视频叠加区域。
      E_MI_REG_COVER 视频遮挡区域。

    3.5. MI_RGN_PixelFormat_e

    • 说明

      定义叠加区域属性结构体。

    • 定义

      typedef enum

{

    E_MI_RGN_PIXEL_FORMAT_ARGB1555 = 0,

    E_MI_RGN_PIXEL_FORMAT_ARGB4444,

    E_MI_RGN_PIXEL_FORMAT_I2,

    E_MI_RGN_PIXEL_FORMAT_I4,

    E_MI_RGN_PIXEL_FORMAT_I8,

    E_MI_RGN_PIXEL_FORMAT_RGB565,

    E_MI_RGN_PIXEL_FORMAT_ARGB8888,

    E_MI_RGN_PIXEL_FORMAT_MAX

} MI_RGN_PixelFormat_e;

    • 成员

      成员名称 描述
      E_MI_RGN_PIXEL_FORMAT_ARGB1555 ARGB1555格式
      E_MI_RGN_PIXEL_FORMAT_ARGB4444 ARGB4444格式
      E_MI_RGN_PIXEL_FORMAT_RGBI2 I2格式（两个bit表示，支援4种颜色，调色板查色）
      E_MI_RGN_PIXEL_FORMAT_RGBI4 I4格式（4个bit表示，支援16种颜色，调色板查色）
      E_MI_RGN_PIXEL_FORMAT_I8 I4格式（8个bit表示，支援256种颜色，调色板查色）
      E_MI_RGN_PIXEL_FORMAT_RGB565 RGB565
      E_MI_RGN_PIXEL_FORMAT_ARGB8888 ARGB8888格式

    • 注意事项

      每个chip支持的图像格式不一样，API中极大化地罗列出了所有的图像格式，但是有些格式存在API不支援的情况，如果使用者需要chip支援的情况，请查看region procfs。

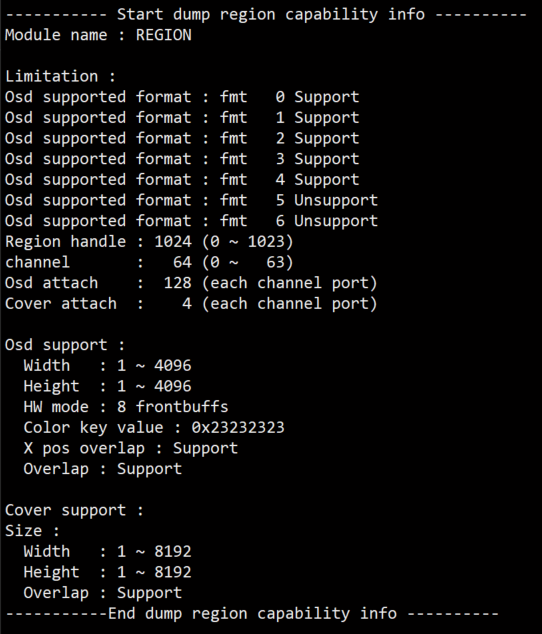

      使用命令： echo getcap > /proc/mi_modules/mi_rgn/mi_rgn0。

      使用者无法设定index 0的调色盘，I2/I4/I8这些格式的index 0被底层driver用作color key，表示这种颜色不被硬件识别，所以当全0的数据叠加到通道上时，是不显示任何颜色的。

      Color key的数值可以在procfs的getcap中查看，colorkey的数值是一个16bit整型，它的高8位和低8位是一样的值，当使用Index类型的colorformat时，对内存数据进行memset 0即可让硬件不识别，当使用RGB或者ARGB格式时无论使用的是何种排列，对内存数据进行memeset (colorkey & 0xFF)数值即可。

    3.6. MI_RGN_AlphaMode_e

    • 说明

      设定Osd Alpha显示模式。

    • 定义

      typedef enum

{

    E_MI_RGN_PIXEL_ALPHA = 0,

    E_MI_RGN_CONSTANT_ALPHA

}MI_RGN_AlphaMode_e;

    • 成员

      成员名称 描述
      E_MI_RGN_PIXEL_ALPHA Osd显示每个pixel对应的alpha效果，例如argb1555/argb4444/arbg8888/i2/i4/i8这些格式都能支持pixel alpha，rgb565则不会生效。
      E_MI_RGN_CONSTANT_ALPHA Osd硬件会忽略图像格式中的alpha位，使用统一的值设定alpha值。例如rgb565能设定其透明度 。

    3.7. MI_RGN_Size_t

    • 说明

      定义大小信息结构体。

    • 定义

      typedef struct MI_RGN_Size_s

{

    MI_U32 u32Width;

    MI_U32 u32Height;

} MI_RGN_Size_t;

    • 成员

      成员名称 描述
      u32Width 宽度
      u32Height 高度

    3.8. MI_RGN_OsdAlphaAttr_t

    • 说明

      定义Osd Alpha属性的结构体体。

    • 定义

      typedef struct MI_RGN_OsdAlphaAttr_s

{

    MI_RGN_AlphaMode_e eAlphaMode;

    MI_RGN_AlphaModePara_u stAlphaPara;

}MI_RGN_OsdAlphaAttr_t;

    • 成员

      成员名称 描述
      eAlphaMode Osd Alpha的使用模式。
      stAlphaPara 模式对应的参数。

    3.9. MI_RGN_OsdInitParam_t

    • 说明

      定义叠加区域属性结构体。

    • 定义

      typedef struct MI_RGN_OsdInitParam_s
{
    MI_RGN_PixelFormat_e ePixelFmt;
    MI_RGN_Size_t stSize;
}MI_RGN_OsdInitParam_t;

    • 成员

      成员名称 描述
      ePixelFmt 像素格式。
      stSize 区域的宽高。 宽最大不超过3840 高最大不超过2160。

    • 注意事项

      ePixelFmt、stSize 只在调用MI_RGN_AttachToChn 后，MI_RGN_DetachFromChn之前为静态变量。

    3.10. MI_RGN_PaletteElement_t

    • 说明

      定义颜色元素

    • 定义

      typedef struct MI_RGN_PaletteElement_s

{

    MI_U8 u8Alpha;

    MI_U8 u8Red;

    MI_U8 u8Green;

    MI_U8 u8Blue;

}MI_RGN_PaletteElement_t;

    • 成员

      成员名称 描述
      u8Alpha 透明度
      u8Red 红色
      u8Green 绿色
      u8Blue 蓝色

    3.11. MI_RGN_PaletteTable_t

    • 说明

      定义颜色表。

    • 定义

      typedef struct MI_RGN_PaletteTable_s
{
    MI_RGN_PaletteElement_t astElement[MI_RGN_MAX_PALETTE_TABLE_NUM];
}MI_RGN_PaletteTable_t;

    • 成员

      成员名称 描述
      astElement 颜色元素

    3.12. MI_RGN_Attr_t

    • 说明

      定义区域属性结构体。

    • 定义

      typedef struct MI_RGN_Attr_s

{

    MI_RGN_Type_e eType;

    MI_RGN_OsdInitParam_t stOsdInitParam;

}MI_RGN_Attr_t;

    • 成员

      成员名称 描述
      eType 区域类型。
      stOsdInitParam osd区域属性。

    3.13. MI_RGN_Bitmap_t

    • 说明

      定义位图图像信息结构。

    • 定义

      typedef struct MI_RGN_Bitmap_s

{

    MI_RGN_PixelFormat_e ePixelFormat;

    MI_RGN_Size_t stSize;

    void *pData;

} MI_RGN_Bitmap_t;

    • 成员

      成员名称 描述
      ePixelFormat 位图像素格式
      stSize 位图宽度，高度，stride
      pData 位图数据

    3.14. MI_RGN_ChnPort_t

    • 说明

      定义模块设备通道结构体。

    • 定义

      typedef struct MI_RGN_ChnPort_s

{

    MI_ModuleId_e  eModId;

    MI_S32 s32DevId;

    MI_S32 s32ChnId;

    MI_S32 s32PortId;

}MI_RGN_ChnPort_t;

    • 成员

      成员名称 描述
      eModId 模块号
      s32DevId 设备号
      s32ChnId 通道号
      s32PortId 输出端口id

    3.15. MI_RGN_Point_t

    • 说明

      定义坐标信息结构体。

    • 定义

      typedef struct MI_RGN_Point_s

{

    MI_U32 u32X;

    MI_U32 u32Y;

}MI_RGN_Point_t;

    • 成员

      成员名称 描述
      u32X 横坐标
      u32Y 纵坐标

    3.16. MI_RGN_CoverChnPortParam_t

    • 说明

      定义遮挡区域的通道显示属性。

    • 定义

      typedef struct MI_RGN_CoverChnPortParam_s

{

    MI_U32 u32Layer;

    MI_RGN_Size_t stSize;

    MI_U32 u32Color;

}MI_RGN_CoverChnPortParam_t;

    • 成员

      成员名称 描述
      u32Layer 区域层次，数值低的在底层
      stSize Cover宽，高
      u32Color 颜色，VYU444

    • 注意事项

      • Cover的宽高不是绝对宽高，而是基于最大值为8192的相对值。

        如：Cover叠加到的目标通道宽高为1920x1080，要设定宽高为960x540的Cover，此处的stSize要设定为(4096, 4096)。

      • u32Color代表Cover的显示颜色，其中2316位代表V分量，158位代表Y分量，7~0代表U分量。

    3.17. MI_RGN_OsdChnPortParam_t

    • 说明

      定义OSD区域的通道显示属性。

    • 定义

      typedef struct MI_RGN_OsdChnPortParam_s

{

    MI_U32 u32Layer;

    MI_RGN_OsdAlphaAttr_t stOsdAlphaAttr;

}MI_RGN_OsdChnPortParam_t;

    • 成员

      成员名称 描述
      u32Layer 区域层次，数值低的在底层
      stOsdAlphaAttr Osd Alpha 属性

    3.18. MI_RGN_OsdArgb1555Alpha_t

    • 说明

      Argb1555格式的前景、背景Alpha设定。

    • 定义

      typedef struct MI_RGN_OsdArgb1555Alpha_s

{

    MI_U8 u8BgAlpha;

    MI_U8 u8FgAlpha;

}MI_RGN_OsdArgb1555Alpha_t;

    • 成员

      成员名称 描述
      u8BgAlpha 背景Alpha，Alpha bit为0时对应的Alpha值，取值范围0~0xFF。
      u8FgAlpha 前景Alpha， Alpha bit为1时对应的Alpha值，取值范围0~0xFF。

    3.19. MI_RGN_ChnPortParamUnion_u

    • 说明

      定义Region属性的联合体。

    • 定义

      typedef union
{
    MI_RGN_CoverChnPortParam_t stCoverChnPort;
    MI_RGN_OsdChnPortParam_t stOsdChnPort;
} MI_RGN_ChnPortParamUnion_u;

    • 成员

      成员名称 描述
      stCoverChnPort 遮挡区域在通道上的属性设置
      stOsdChnPort Osd区域在通道上的属性设置

    3.20. MI_RGN_AlphaModePara_u

    • 说明

      定义Osd Alpha Mode参数联合体。

    • 定义

      typedef union
{
    MI_RGN_OsdArgb1555Alpha_t stArgb1555Alpha;
    MI_U8 u8ConstantAlpha;
} MI_RGN_AlphaModePara_u;

    • 成员

      成员名称 描述
      stArgb1555Alpha Pixel alpha时Argb1555格式的前景Alpha及背景Alpha设定。
      u8ConstantAlpha Constant Alpha时Alpha值设定，取值范围0~0xFF。

    3.21. MI_RGN_ChnPortParam_t

    • 说明

      定义区域通道显示属性结构体。

    • 定义

      typedef struct MI_RGN_ChnPortParam_s
{
    MI_BOOL bShow;
    MI_RGN_Point_t stPoint;
    MI_RGN_ChnPortParamUnion_u unPara;
} MI_RGN_ChnPortParam_t;

    • 成员

      成员名称 描述
      bShow 区域是否显示。 取值范围：MI_TRUE 或者 MI_FALSE。 动态属性。
      stPoint 区域起始点坐标。 当RGN类型为OSD时，要求X坐标按1byte对齐。
      unPara Region通道显示属性。

    3.22. MI_RGN_CanvasInfo_t

    • 说明

      定义画布信息结构体。

    • 定义

      typedef struct MI_RGN_CanvasInfo_s
{
    MI_PHY phyAddr;
    MI_VIRT virtAddr;
    MI_RGN_Size_t stSize;
    MI_U32 u32Stride;
    MI_RGN_PixelFormat_e ePixelFmt;
} MI_RGN_CanvasInfo_t;

    • 成员

      成员名称 描述
      phyAddr 画布物理地址。
      virtAddr 画布虚拟地址
      stSize 画布尺寸
      u32Stride 画布的 stride
      ePixelFmt 画布的像素格式

    3.23. MI_RGN_InitParam_t

    • 说明

      定义RGN设备初始化参数。

    • 定义

      typedef struct MI_RGN_InitParam_s
{
    MI_RGN_PaletteTable_t *pstPaletteTable;
} MI_RGN_InitParam_t;

    • 成员

      成员名称 描述
      pstPaletteTable 颜色表指针

    • 相关数据类型及接口

      MI_RGN_InitDev

    4. 返回值

    区域管理 API 返回值如表所示。

    表4-1 区域管理 API返回值

    错误码 宏定义 描述
    0 MI_RGN_OK 成功
    0xA0030000 MI_NOTICE_RGN_BUFFER_CHANGE Buffer发生改变。当设置属性时会发生，需要重新remap.
    0xA0032001 MI_ERR_RGN_INVALID_HANDLE 非法的句柄
    0xA0032001 MI_ERR_RGN_INVALID_DEVID 设备ID超出合法范围
    0xA0032002 MI_ERR_RGN_INVALID_CHNID 通道组号错误或无效区域句柄
    0xA0032003 MI_ERR_RGN_ILLEGAL_PARAM 参数超出合法范围
    0xA0032004 MI_ERR_RGN_EXIST 重复创建已存在的设备、通道或资源
    0xA0032005 MI_ERR_RGN_UNEXIST 试图使用或者销毁不存在的设备、通道或者资源
    0xA0032006 MI_ERR_RGN_NULL_PTR 函数参数中有空指针
    0xA0032007 MI_ERR_RGN_NOT_CONFIG 模块没有配置
    0xA0032008 MI_ERR_RGN_NOT_SUPPORT 不支持的参数或者功能
    0xA0032009 MI_ERR_RGN_NOT_PERM 该操作不允许，如试图修改静态配置参数
    0xA003200C MI_ERR_RGN_NOMEM 分配内存失败，如系统内存不足
    0xA003200D MI_ERR_RGN_NOBUF 分配缓存失败，如申请的数据缓冲区太大
    0xA003200E MI_ERR_RGN_BUF_EMPTY 缓冲区中无数据
    0xA003200F MI_ERR_RGN_BUF_FULL 缓冲区中数据满
    0xA0032010 MI_ERR_RGN_NOTREADY 系统没有初始化或没有加载相应模块
    0xA0032011 MI_ERR_RGN_BADADDR 地址非法
    0xA0032012 MI_ERR_RGN_BUSY 系统忙

    5. PROCFS 介绍

    5.1. cat

    • 调试信息

      # cat  /proc/mi_modules/mi_rgn0

    • 调试信息分析

      记录当前RGN的使用状况以及device属性可以动态地获取到这些信息，方便调试和测试。

    • 参数说明

      参数 描述
      Region capability Region handle 创建region的最大数量为1024个，句柄取值为[0~1023]
      channel 最大通道数量为64个，通道取值为[0~63]
      Osd attach 每个输出端口每个通道能绑定的Osd数量上限为128个
      Cover attach 每个输出端口每个通道能绑定的Cover数量上限为4个
      Overlay Supported Format Osd支持的颜色格式：
      0：ARGB1555，宽度按2个像素对齐
      1：ARGB4444，宽度按2个像素对齐
      2：I2，宽度按4个像素对齐
      3：I4，宽度按2个像素对齐
      4：I8
      5：RGB565
      6：ARGB8888
      Osd support Width ：Osd宽取值范围为1 ~ 4096
      Height: Osd高取值范围为1~ 4096
      Color key value：系统默认的colorkey的值，除了index的格式，不管osd的format是多少，只要内存中的值是此就表示colorkey
      X pos overlap：支持多个osd在x方向上重叠。
      Overlap：osd是否支持重叠
      HW mode：Osd的frontbuff数量，目前设置为8
      Cover support Width: Osd宽取值范围为1 ~ 8192
      Height: Osd高取值范围为1~ 8192
      Overlap：Cover是否支持重叠

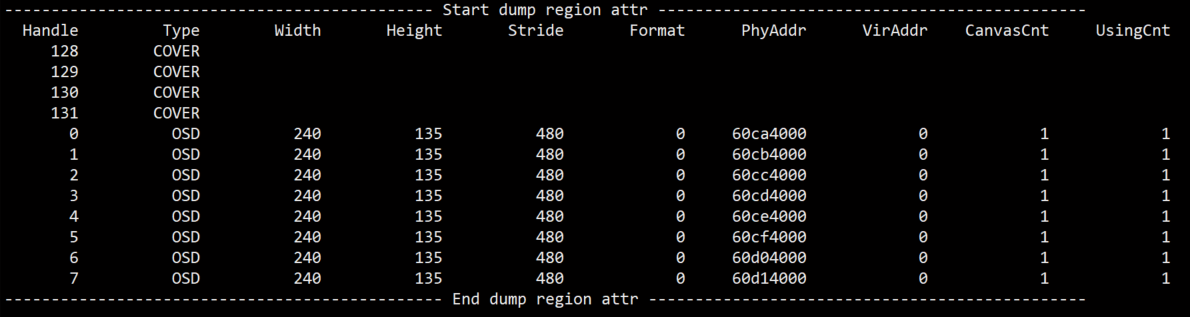

      参数 描述
      Region attr Handle 句柄
      Type 类型，Osd或是Cover
      Width 宽
      Height 高
      Stride 宽补齐
      Format 颜色格式[0-6]：ARGB1555，ARGB4444，I2，I4，I8，RGB565，ARGB8888
      VirAddr Canvas的虚拟地址
      PhyAddr Canvas的物理地址
      CanvasCnt 当前Canvas使用的buffer数量
      UsingCnt 使用当前Canvas的hw数量

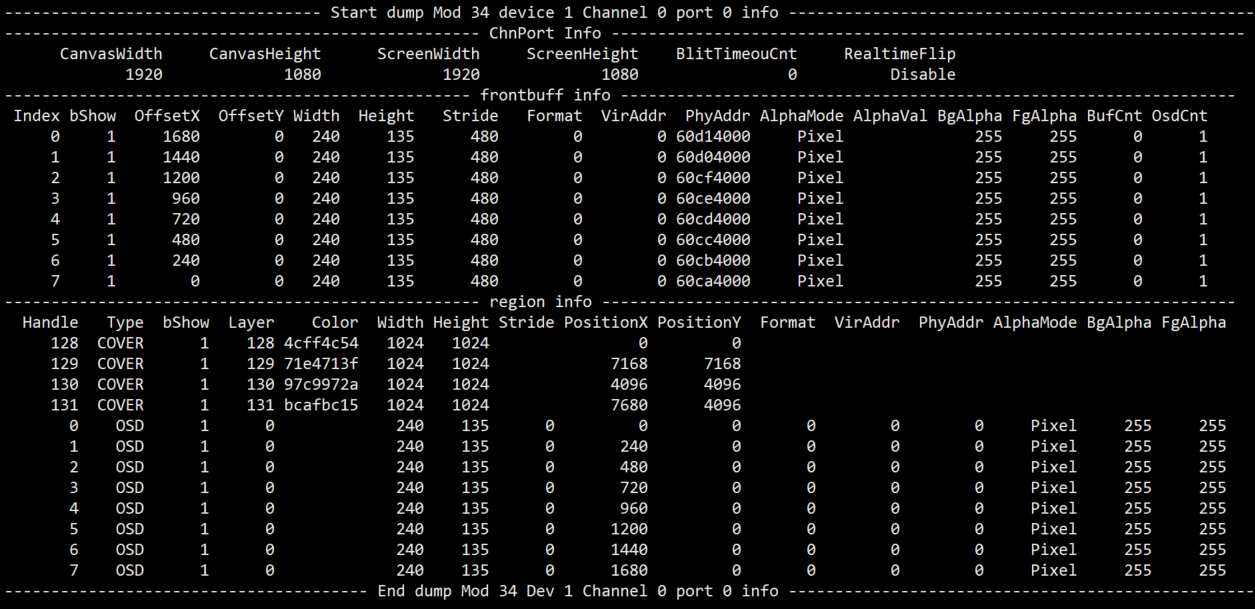

      参数 描述
      Channel Port Info Frontbuffer info Index Frontbuffer索引
      bShow 是否显示
      OffsetX X偏移
      OffsetY Y偏移
      Width 宽
      Height 高
      Stride 宽补齐
      Format 颜色格式
      VirAddr 虚拟地址
      PhyAddr 物理地址
      AlphaMode Alpha模式，指Pixel alpha还是constant alpha
      AlphaVal 如果是constant alpha，alpha的值
      BgAlpha 如果是pixle alpha，argb1555的背景alpha
      FgAlpha 如果是pixle alpha，argb1555的前景alpha
      BufCnt 通道上front buffer的个数
      OsdCnt 通道上一个front buffer由多少个back buffer拼接而成
      Attach info Handle 绑定Region句柄
      Type 绑定Region类型
      bShow 是否显示
      Layer 绑定Cover的层级
      Color 绑定Cover的颜色值
      Width 宽
      Height 高
      Stride 宽补齐
      PositionX X偏移
      PositionY Y偏移
      Format 绑定Osd的颜色格式
      VirAddr 虚拟地址
      PhyAddr 物理地址
      AlphaVal 如果是constant alpha，alpha的值
      BgAlpha 如果是pixle alpha，argb1555的背景alpha
      FgAlpha 如果是pixle alpha，argb1555的前景alpha

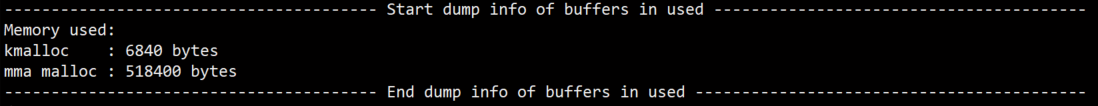

      参数 描述
      Buffer info kmalloc Region模块内部申请内存字节数。
      mma alloc Region模块通过Sys模块申请内存字节数。

    5.2. echo

    功能
    Dump指定Region的buffer
    命令 echo dumpRgnBuf [Handle] [Path] > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 [Handle] region句柄
    [Path] 保存dump数据的路径。保存内容为region的canvas内容
    举例 echo dumpRgnBuf 0 /mnt > /proc/mi_modules/mi_rgn/mi_rgn0
    在/mnt 下产生文件 Rgn0_canvasInfo_fmt0_64X48 表示dump句柄为0，颜色格式为ARGB1555，Stride为64，高为48的region的canvas数据。
    文件格式：Rgn[Handle]_canvasInfo_fmt[Format]_[Stride]X[Height]
    [Handle] region句柄
    [Format] 颜色格式，ARGB1555为0，ARGB4444为1，I2为2，I4为3。
    [Stride] 宽补齐
    [Height] 高
    功能
    Dump指定channel和port的frontbuffer
    命令 echo dumpFrontBuf [ModId] [DevId] [ChnID] [PortID] [Path] > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 [ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。
    [DevId] 模块的设备号
    [ChnID] 通道号 [0 ~ 63]
    [PortID] 端口号 [0~3]
    [Path] 保存dump数据的路径。会根据当前实际使用的frontbuffer数量生成0 ~ 2个文件
    举例 echo dumpFrontBuf 34 1 0 0 /mnt > /proc/mi_modules/mi_rgn/mi_rgn0
    在/mnt下产生 Mod34_Dev1_Chn0_Port0_frontbuf0_fmt0_64X48, 表示dump通道为0，输出端口为34号端口，索引为0的frontbuffer的数据，颜色格式为ARGB1555，Stride为64，高为48。
    文件格式：Mod[ModId]_Dev[DevId]_Chn[Channel]_Port[Port]_frontbuf[Index]_fmt[Format]_[Stride]X[Height]
    [ModId] 输出模块号
    [DevId] 输出模块的设备号
    [Channel] 通道号
    [Port] 输出端口
    [Index] frontbuffer索引号
    [Format] 颜色格式，ARGB1555为0，ARGB4444为1，I2为2，I4为3
    [Stride] 宽补齐
    [Height] 高
    功能
    获取region能力级信息
    命令 echo getcap > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 无
    举例 无
    功能
    获取已创建region信息
    命令 echo dumprgn > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 无
    举例 无
    功能
    获取channel和port的信息
    命令 echo dumpchport > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 无
    举例 无
    功能
    获取内存使用信息
    命令 echo bufcnt > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 无
    举例 无
    功能
    获取Palette信息
    命令 echo dumpPalette > proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 无
    举例 无
    功能
    开关某个gwin
    命令 echo setDispOnOff [ModId] [DevId] [ChnID] [PortID] [Idx] [OnOff] > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 [ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。
    [DevId] 模块的设备号
    [ChnID] 通道号 [0 ~ 63]
    [PortID] 端口号 [0~3]
    [Idx] 当前通道上osd显示gwin的序号。
    [OnOff] 是否开关，0表示关、1表示开。
    举例 echo setDispOnOff 34 1 0 0 0 0 > /proc/mi_modules/mi_rgn/mi_rgn0
    功能
    强制更新osd的back buffer
    命令 echo forceUpdate [handle] > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 [handle] Osd hander
    举例 echo forceUpdate 0 > /proc/mi_modules/mi_rgn/mi_rgn0
    功能
    设置显示front buffer的个数
    命令 echo setFbListMaxCnt [ModId] [DevId] [ChnID] [PortID] [SetByUsr] [Cnt] > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 [ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。
    [DevId] 模块的设备号
    [ChnID] 通道号 [0 ~ 63]
    [PortID] 端口号 [0~3]
    [SetByUsr] 是否通过手动设置，1：是，0：否，系统默认是0；
    [Cnt] 若是手动设置，则front buffer用于显示的个数，此设定设置完后会在Frontbuffer info的BufCnt中查看到
    举例 echo setFbListMaxCnt 34 1 0 0 1 3 > /proc/mi_modules/mi_rgn/mi_rgn0
    功能
    使能OSD实时显示模式，确保在用户操作后的下一帧视频画面即可显示OSD
    命令 echo setRealtimeFlip [ModId] [DevId] [ChnID] [PortID] [OnOff] > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 [ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。
    [DevId] 模块的设备号
    [ChnID] 通道号 [0 ~ 63]
    [PortID] 端口号 [0~3]
    [OnOff] RealtimeFlip使能状态
    举例 echo setRealtimeFlip 34 1 0 0 1 >/proc/mi_modules/mi_rgn/mi_rgn0
    功能
    限制指定handle最大使用buffer数。
    命令 echo setMaxCanvasForHandle [handleId] [LimitNum] > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 [handleId] 句柄号
    [LimitNum] 设定的最大buffer数。
    举例 echo setMaxCanvasForHandle 0 2 > /proc/mi_modules/mi_rgn/mi_rgn0
    功能
    限制指定channel和port的最大使用buffer数
    命令 echo setMaxCanvasForPath [ModId] [DevId] [ChnID] [PortID] [LimitNum] > /proc/mi_modules/mi_rgn/mi_rgn0
    参数说明 [ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。
    [DevId] 模块的设备号
    [ChnID] 通道号 [0 ~ 63]
    [PortID] 端口号 [0~3]
    [LimitNum] 设定的最大buffer数。
    举例 echo setFbListMaxCnt 34 1 0 0 2 > /proc/mi_modules/mi_rgn/mi_rgn0
