MI FB API

---

REVISION HISTORY

Revision No.	Description	Date
3.0	Initial release	07/27/2021
	修改图1-1，图形层支持叠加到SCL PATH，并新增相关说明 1.5章节芯片差异部分新增图形层叠加到SCL PATH在不同芯片的支持情况 1.7章节对新增INI配置参数做相关介绍	08/08/2021
	新增PROCFS介绍	08/25/2021
	改变HW_LAYER_ID的定义，并重构芯片差异表格	12/17/2021
	新增Mochi芯片差异部分	02/16/2022
	增加对 FB_BUFFER_LEN 字段的详细解释	07/07/2022

---

1. 概述

---

1.1. 模块说明

MI_FB是一个基于Linux Framebuff实现的图形层设备驱动。它将显示缓冲区抽象，屏蔽图像硬件的底层差异，允许上层应用程序在图形模式下直接对显示缓冲区进行读写操作，用户不必关心物理显示缓冲区的具体位置及存放方式，这些都由MI_FB模块驱动来完成。在提供Linux Framebuff基本功能的基础上，MI_FB还提供了一些扩展功能，如层间Alpha、ColorKey、设置显示区域等。

---

1.2. 基本结构

MI_FB主要用来管理多个图形层，每一个图形层在芯片能力支持的情况下可以选择叠加到不同的视频处理/输出路径上。

1. 视频预览叠加路径指图形层可以叠加到视频显示单元上，MI_DISP子模块用来管理视频显示单元，如果选择叠加到视频显示单元需要首先配置MI_DISP子模块，然后再操作MI_FB子模块来进行图形层的绘制，最终由视频显示单元将叠加后的视频数据输出到显示设备，视频显示单元决定最终的显示分辨率。

2. 视频处理叠加路径指图形层可以叠加到视频处理单元上，MI_SCL子模块用来管理视频处理单元，如果选择叠加到视频处理单元需要首先配置MI_SCL子模块，然后再操作MI_FB子模块进行图形层的绘制，最终由视频处理单元将叠加后的视频数据输出到视频编码单元，或者输出到视频显示单元进行预览播放。



   图1‑1 图形层叠加路径示意图

从应用程序的开发角度来看，基于MI_FB的图形层绘制有两种方式。

方式1：应用程序基于Linux文件系统使用MI_FB。

方式2：应用程序基于MI_FB提供的API进行开发（提供和方式1同样的功能）。

图1‑2 MI_FB的使用方式

注意：以上两种方式是互斥的，应用程序只能选择其中一种进行开发。

---

1.3. 功能介绍

MI_FB支持以下Linux Framebuff的标准功能：

1. 获取显示设备的固定信息（比如显存大小）

2. 将物理显存映射（或解除映射）到虚拟内存空间

3. 像操作普通文件一样操作物理显存

4. 设置硬件显示分辨率和像素格式

5. 从物理显存的任何位置进行读、写、显示等操作

6. 支持设置和获取256色的调色板

MI_FB增加以下的扩展功能：

1. 设置和获取叠加图形层的Alpha值

2. 设置和获取叠加图形层的ColorKey值

3. 设置当前叠加图形层的显示位置（相对于屏幕原点的偏移）

4. 设置当前叠加图形层的显示区域（支持画布放大显示）

5. 设置和获取当前叠加层的显示状态（显示/隐藏）

6. 通过INI配置文件管理物理显存大小和叠加图形层的数目

7. 动态同步显示设备输出分辨率

8. 支持硬件鼠标的一系列操作

MI_FB不支持的Linux Framebuff标准功能：

1. 设置和获取控制台对应的Linux Framebuff

2. 获取硬件扫描的实时信息

3. 获取硬件相关信息

4. 设置硬件同步时序

5. 设置硬件同步信号机制

---

1.4. 应用场景

MI_FB可应用于以下场景：

1. Pure linux场景

   在linux环境下基于Framebuff框架的应用程序（例如MiniGUI），也可以基于MI_FB提供的API接口进行开发。

2. Pure rtos场景

   在rtos环境下，不支援标准Linux Framebuff框架，应用程序可以基于MI_FB提供的API接口进行UI的开发（例如使用轻量级的lvgl开发UI）。

3. Dualos场景

   在dualos环境下，在linux端运行的应用程序可以基于标准Framebuff框架，也可以基于MI_FB API开发；在rtos端运行的应用程序只能基于MI_FB API开发。

---

1.5. 芯片差异

MI_FB有两种形式的用户态接口，为了让用户行为保持一致，MI_FB加入了FB ID的概念。下图描述了FB ID和Framebuff设备节点的关系。

图1‑3 FB ID和设备节点的关系

MI_FB定义ID号的增长顺序和Framebuff的设备节点保持一致，即/dev/fbxxx对应FB IDxxx。

MI_FB每一个FB ID最多可以控制一个GUI和一个鼠标层，即应用程序可以使用同一个FB ID来同时操作和该ID绑定的GUI和鼠标层，GUI可以选择叠加到视频显示单元或者视频处理单元，鼠标层只能叠加到视频显示单元上，GUI和鼠标层的叠加输出路径在config.ini中配置，1.7.2节会详细描述INI的配置方法。

MI_FB目前可以管理16个FB ID，具体支持的ID个数和芯片能力有关，不同芯片的差异如下表：

• Layer ID对应MI_FB启动参数中的FB_HWLAYER_ID项，配置启动参数时请参照对应芯片表格中的Layer ID项进行配置。

• 处于同一视频显示单元同一PATH的不同图形层的层级关系自底向上为 GUI → OSD → 鼠标。

• Alpha0/1代表color format为ARGB1555，Alpha bit为0/1时，实际的Alpha值。在某些图形层上，只支持设置 Alpha1，不支持设置 Alpha0，此项就标记为 N。

1.5.1. Taiyaki

图形层

Layer ID

颜色格式

放大

Alpha0/1

ARGB8888

ARGB1555

ARGB4444

RGB565

I2

I4

I8

视频显示单元

DISP PATH0

GUI

1

Y

Y

Y

Y

N

N

Y

Y

N

鼠标

0

N

Y

Y

N

N

N

Y

N

Y

1.5.2. Takoyaki

图形层

Layer ID

颜色格式

放大

Alpha0/1

ARGB8888

ARGB1555

ARGB4444

RGB565

I2

I4

I8

视频显示单元

DISP PATH0

GUI

1

Y

Y

Y

Y

N

N

Y

Y

N

鼠标

0

N

Y

Y

N

N

N

Y

N

Y

1.5.3. Ispahan

图形层		Layer ID	颜色格式							放大	Alpha0/1
			ARGB8888	ARGB1555	ARGB4444	RGB565	I2	I4	I8
视频处理单元	GUI	NA	N	Y	Y	N	N	N	Y	N	Y

1.5.4. Pudding

图形层		Layer ID	颜色格式							放大	Alpha0/1
			ARGB8888	ARGB1555	ARGB4444	RGB565	I2	I4	I8
视频处理单元	GUI	NA	N	Y	Y	N	N	N	Y	N	Y

1.5.5. Ikayaki

图形层

Layer ID

颜色格式

放大

Alpha0/1

ARGB8888

ARGB1555

ARGB4444

RGB565

I2

I4

I8

视频显示单元

DISP PATH0

GUI

1

Y

Y

Y

Y

N

N

Y

Y

N

1.5.6. Tiramisu

图形层

Layer ID

颜色格式

放大

Alpha0/1

ARGB8888

ARGB1555

ARGB4444

RGB565

I2

I4

I8

视频显示单元

DISP PATH0

GUI

1

Y

Y

Y

Y

N

N

Y

Y

N

鼠标

0

N

Y

Y

N

N

N

Y

N

Y

DISP PATH1

GUI

3

Y

Y

Y

Y

N

N

Y

Y

N

鼠标

2

N

Y

Y

N

N

N

Y

N

Y

视频处理单元

GUI

NA

N

Y

Y

N

N

N

Y

N

Y

1.5.7. Muffin

图形层

Layer ID

颜色格式

放大

Alpha0/1

ARGB8888

ARGB1555

ARGB4444

RGB565

I2

I4

I8

视频显示单元

DISP PATH0

GUI

1

Y

Y

Y

Y

N

N

Y

Y

N

鼠标

0

N

Y

Y

N

N

N

Y

N

Y

OSD

2

N

Y

Y

N

N

N

Y

N

Y

DISP PATH1

GUI

9

Y

Y

Y

Y

N

N

Y

Y

N

鼠标

8

N

Y

Y

N

N

N

Y

N

Y

OSD

10

N

Y

Y

N

N

N

Y

N

Y

DISP PATH2

GUI

17

Y

Y

Y

Y

N

N

Y

Y

N

鼠标

16

N

Y

Y

N

N

N

Y

N

Y

OSD

18

N

Y

Y

N

N

N

Y

N

Y

视频处理单元

GUI

NA

N

Y

Y

N

N

N

Y

N

Y

Muffin系列芯片的视频显示单元新增了一个OSD图形层，通常作为MI_RGN叠加到DISP上的默认图形层，如果MI_FB需要使用OSD图形层，则MI_RGN无法叠加OSD到DISP。

1.5.8 Mochi

图形层

Layer ID

颜色格式

放大

Alpha0/1

ARGB8888

ARGB1555

ARGB4444

RGB565

I2

I4

I8

视频显示单元

DISP PATH0

GUI

1

Y

Y

Y

Y

N

N

Y

Y

N

鼠标

0

N

Y

Y

N

N

N

Y

N

Y

OSD

2

N

Y

Y

N

N

N

Y

N

Y

DISP PATH1

GUI

9

Y

Y

Y

Y

N

N

Y

Y

N

鼠标

8

N

Y

Y

N

N

N

Y

N

Y

OSD

10

N

Y

Y

N

N

N

Y

N

Y

视频处理单元

GUI

NA

N

Y

Y

N

N

N

Y

N

Y

Mochi系列芯片的视频显示单元上的OSD图形层通常作为MI_RGN叠加到DISP上的默认图形层，如果MI_FB需要使用OSD图形层，则MI_RGN无法叠加OSD到DISP。

---

1.6. 工作原理

1.6.1 图形层刷新模式

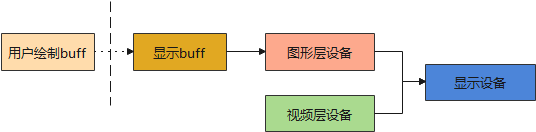

1. 单buff模式



   图1‑4 单buff刷新模式

   在单buff模式下，MI_FB提供一张显示buff，应用程序可以直接绘制显示buff，这种方式可以节省内存，但是用户会在显示设备上看到图形的绘制过程.

   用户也可以另外申请一块buff用于图形绘制，然后在绘制完成后将画面搬移到显示buff，但是这种方式会看到锯齿。

2. 双buff模式



   图1‑5 双buff刷新模式

   在双buff模式下，MI_FB提供两张显示buff，当图形层设备正在使用显示buff2时，用户可以在buff1上绘制，当buff1绘制完成后，通过设置虚拟屏幕偏移位置使显示buff切换到buff1的起始位置，反之同理。该模式比较消耗内存，但是显示效果最好。

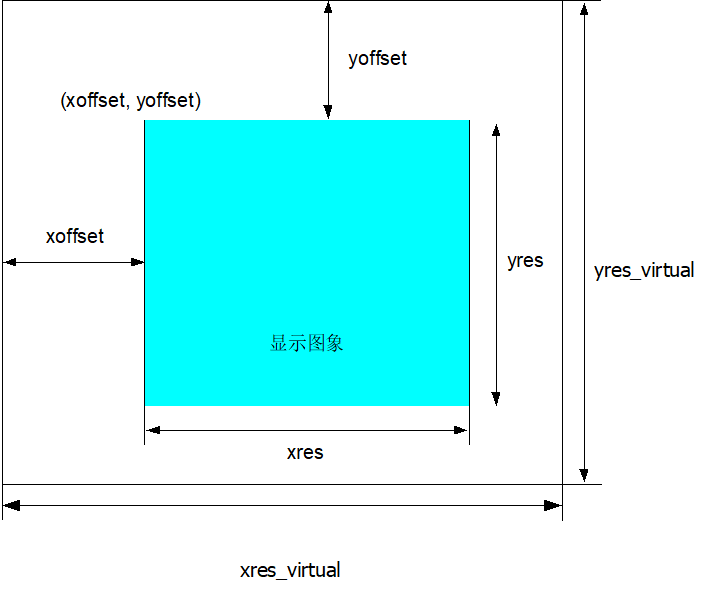

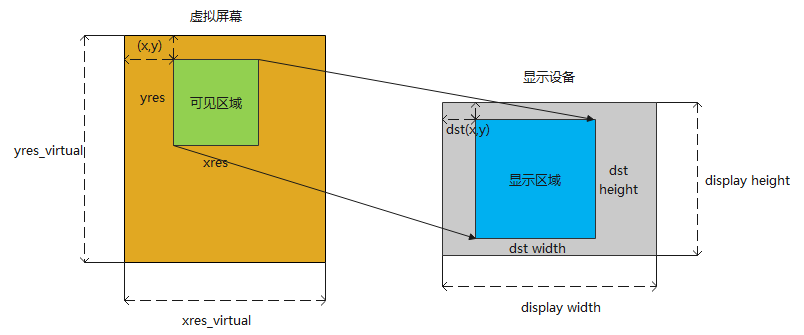

1.6.2 虚拟屏幕分辨率、可见区域和显示分辨率的关系

图1‑6 各种分辨率之间的关系

虚拟屏幕的大小可以看作MI_FB提供的整个显存的大小，用户可以自己在配置文件中定义可见区域的分辨率（xres,yres）, MI_FB将会根据可见区域的范围调整虚拟屏幕分辨率（xres_virtual, yres_virtual）,默认情况下虚拟屏幕分辨率的xres_virtual= xoffset+xres，xoffset是可见区域在虚拟屏幕的水平方向偏移，xres是可见区域水平方向的width。

MI_FB将会根据xres_virtual和像素格式以及整个显存的大小调整yres_virtual；用户可以在（xres_virtual, yres_virtual）范围内随意改变可见区域的（xoffset, yoffset）来切换显示内容，双buff的刷新模式也是基于此来实现。

图形层设备将会从可见区域读取内存数据，然后根据用户配置的显示区域属性输出到显示设备，显示区域属性包括显示区域范围和相对显示屏幕原点的偏移位置。

从可见区域到显示区域的过程支持放大，也就是说显示区域的（dst_width, dst_height）可以大于可见区域的（xres，yres），但是不能超过显示设备的分辨率（display width, display height），显示设备的分辨率由MI_DISP模块的输出timing决定。

---

1.7. 开发流程

1.7.1 编译配置

1. 进入alkaid project根目录，make menuconfig



2. 回车键进入Sdk Config子选项



3. 回车键进入Interface Compile Config子选项



4. 空格键选中fb子模块，并重新编译project

   编译完成将在project/release下生成mi_fb.ko并同时将mi_fb.h、mi_fb_datatype.h release到该目录，在pure linux环境下会默认打包进入images，在dualos环境下默认不打包，需要手动编译并安装。

1.7.2 配置MI_FB启动参数

MI_FB的启动参数在系统配置文件config.ini中管理，在config.ini的ROOT section中定义的m_fbdevList字段描述了当前平台GUI或鼠标层参数的入口。

1. FB_DEVICE描述的是叠加到视频显示单元的GUI层的配置信息；

2. FB_VIDEO和FB_BUF_ID0_PATH描述的是叠加到视频处理单元的GUI层的配置信息；

3. FB_CURSOR描述的是鼠标层的配置信息，鼠标层将叠加到GUI上。

[ROOT]
m_fbdevList = {\
    FB_DEVICE,\
    FB_CURSOR,\
    FB_VIDEO,\
}

[FB_DEVICE]
FB_HWLAYER_ID = 1;
FB_HWWIN_ID = 0;
FB_HWWIN_FORMAT = 5;
FB_HWLAYER_OUTPUTCOLOR = 0;
FB_WIDTH = 800;
FB_HEIGHT = 480;
FB_TIMING_WIDTH = 1920;
FB_TIMING_HEIGHT = 1080;
FB_MMAP_NAME = E_MMAP_ID_FB;
FB_BUFFER_LEN = 8192
#unit:Kbyte, total size = FB_BUFFER_LEN*1024

[FB_CURSOR]
FB_HWLAYER_ID = 0;
FB_HWWIN_ID = 0;
FB_HWWIN_FORMAT = 6;
FB_HWLAYER_OUTPUTCOLOR = 0;
FB_MMAP_NAME = E_MMAP_ID_HW_CURSOR;

[FB_VIDEO]
FB_BUF_ID = 0
FB_BUF_CNT = 3
FB_HWWIN_FORMAT = 6
FB_WIDTH = 1920
FB_HEIGHT = 1080
FB_TIMMING_WIDTH = 1920
FB_TIMMING_HEIGHT = 1080

[FB_BUF_ID0_PATH]
FB_MOD = 34
FB_DEV = 1
FB_CHN = 0
FB_PORT = 0
FB_GWIN_ID = 7

注意：如果要添加多个GUI层（芯片支持的情况下），需要将新的section name加入到m_fbdevList中管理，否则不生效。比如当前INI配置有一个FB_DEVICE的section描述了一个GUI层的信息，可以再增加一个FB_DEVICE1的section来描述另外一个GUI层，然后把FB_DEVICE1这个section name加入到m_fbdevList即可，/dev/fbxxx设备节点的增长顺序和m_fbdevList中的排序保持一致。

config.ini中各配置参数说明如下：

参数	说明
FB_HWLAYER_ID	当前图形层的ID（对应设备号）
FB_HWWIN_ID	硬件设备ID（决定叠加到视频层设备DISP的哪一个输出PATH上）
FB_HWWIN_FORMAT	描述画布的像素格式
FB_HWLAYER_OUTPUTCOLOR	描述当前叠加层输出的颜色空间（YUV/RGB）
FB_WIDTH	描述可见区域范围（xres）
FB_HEIGHT	描述可见区域范围（yres）
FB_TIMING_WIDTH	描述显示设备分辨率（display width）
FB_TIMING_HEIGHT	描述显示设备分辨率（display height）
FB_MMAP_NAME	显存申请相关参数（默认为E_MMAP_ID_FB）
FB_BUFFER_LEN	描述显存大小（单位Kbyte）
FB_BUF_ID	用来关联FB_BUF_ID0_PATH字段
FB_BUF_CNT	用来计算叠加到视频处理单元的图形层的显存大小
FB_MOD	叠加图形层的视频处理单元MODULE ID
FB_DEV	叠加图形层的视频处理单元DEV ID
FB_CHN	叠加图形层的视频处理单元CHN ID
FB_PORT	叠加图形层的视频处理单元PORT ID

1.7.3 不同层显存大小计算

对于FB_DEVICE描述的GUI层，需要提前计算好实际应用场景中可能使用到的最大内存并填入FB_BUFFER_LEN。该值通常由以下几点决定：

• 最大UI分辨率W x H

• 颜色格式中最大的BPP（Byte Per Pixel，指每像素所占字节数，如ARGB888的BPP为4）

• 使用的buffer个数NUM

FB_BUFFER_LEN = W * H * BPP * NUM / 1024 (KByte)

对于FB_VIDEO描述的GUI层，FB内部会根据配置文件中的FB_WIDTH / FB_HEIGHT / FB_HWWIN_FORMAT / FB_BUF_CNT自行计算所需的内存大小。

对于FB_CURSOR描述的鼠标层，无需手动配置，FB内部会在对应的FB_DEVICE申请内存时多申请0x20000 Bytes的内存给鼠标层使用。

1.7.4 配置MI_FB显示内存池

注意：只有下表列出的芯片需要配置此内存池，其他芯片可跳过此节。

芯片名称
Mochi

上表列出的芯片默认的mma_heap使用了64位的物理地址空间，但使用了32位的编译器，标准framebuffer框架中用 unsigned long 定义了存放物理地址的变量，在32位编译环境下，会导致丢失数据。

为了避免上述错误，需要在bootargs中为fb配置独立的mma_heap并在MI_SYS中保证了其地址空间位于32位可表示的范围内。

需要增加的bootargs参数如下：

mma_heap=mma_heap_fb,miu=0,sz=0x2040000

默认已配置此参数，可以按需调整sz。

sz的计算方式如下：

• 每增加一个FB_DEVICE层，需要加上对应配置的FB_BUFFER_LEN大小（PS：请注意单位换算）

• 每增加一个FB_CURSOR层，需要额外增加0x20000，即128K

• 每增加一个FB_VIDEO层，需要额外增加FB_VIDEO层所需的内存大小。

1.7.5 接口调用

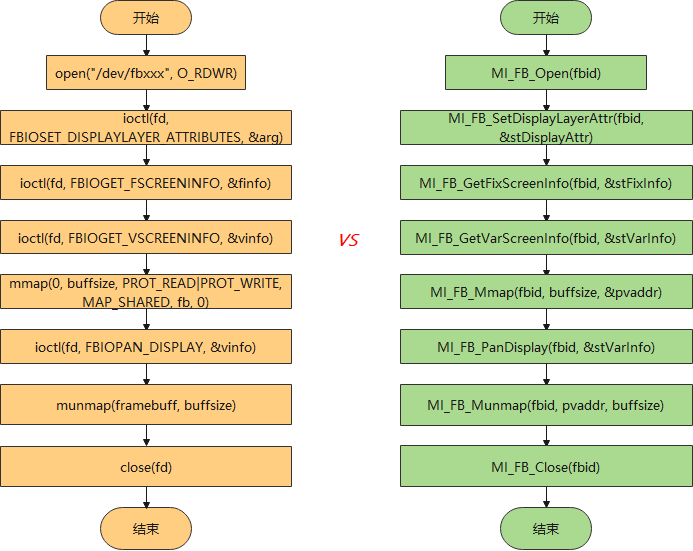

接口调用分为两种，一种是基于标准Linux Framebuff的文件系统调用，一种是基于MI_FB API的接口调用。两种调用方式实现相同的功能。

图1‑7 MI_FB接口调用流程

MI_FB的接口调用分为以下几步：

1. 打开指定的FB设备

2. 设置像素格式、可见区域等参数

3. 获取MI_FB分配到的显存信息

4. 将物理显存映射到虚拟内存空间

5. 调用ioctl或者MI_FB API设置ColorKey、层间Alpha、显示位置和区域等参数

6. 操作虚拟内存地址完成具体的绘制任务

7. 解除显存映射

8. 关闭FB设备

9. 退出应用

---

1.8. 实例介绍

本实例分别基于Linux Framebuff和MI_FB API实现在屏幕中间位置显示红、橙、蓝三个阶梯排列的色块，使用ARGB8888像素格式。

#include <stdio.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <sys/mman.h>
#include <linux/fb.h>
#include "mi_sys.h"
#include "mi_disp.h"
#include "mi_disp_datatype.h"
#include "mi_fb.h
#include "mi_fb_datatype.h"

static void *framebuffer = NULL;
#define LINUX_FRAMEBUFF

void set_disp_dev(void)
{
    MI_DISP_PubAttr_t stPubAttr;
    memset(&stPubAttr, 0, sizeof(MI_DISP_PubAttr_t));
    stPubAttr.u32BgColor = YUYV_BLACK;
    stPubAttr.eIntfType == E_MI_DISP_INTF_TTL;
    MI_DISP_SetPubAttr(0, &stPubAttr);
    MI_PANEL_Init(E_MI_DISP_INTF_TTL);
}

#ifdef LINUX_FRAMEBUFF

//基于Linux Framebuff实现
void drawRect_rgb32 (int x0, int y0, int width, int height, int color, struct fb_var_screeninfo *vinfo, struct fb_fix_screeninfo *finfo, char *fb)
{
    const int bytesPerPixel = 4;
    const int stride = finfo->line_length / bytesPerPixel;

    int *dest = (int *) (fb)
        + (y0 + vinfo->yoffset) * stride + (x0 + vinfo->xoffset);

    int x, y;
    for (y = 0; y < height; ++y)
    {
        for (x = 0; x < width; ++x)
        {
            dest[x] = color;
        }
        dest += stride;
    }
}

int main(int argc, char **argv)
{
    const char *devfile = "/dev/fb0";
    int fbFd = 0;
    long int screensize = 0;

    MI_SYS_Init(0);

    //set disp pub
    set_disp_dev();
    fbFd = open(devfile, O_RDWR);
    if(fbFd == -1)
    {
        perror ("Error: cannot open framebuffer device");
        exit(1);
    }
    //get fb_fix_screeninfo
    if(ioctl(fbFd, FBIOGET_FSCREENINFO, &finfo) == -1)
    {
        perror("Error reading fixed information");
        exit(2);
    }
    //get fb_var_screeninfo
    if(ioctl(fbFd, FBIOGET_VSCREENINFO, &vinfo) == -1)
    {
        perror("Error reading variable information");
        exit(3);
    }
    screensize = finfo.smem_len;

    /* Map the device to memory */
    framebuffer = (char *)mmap(0, screensize, PROT_READ | PROT_WRITE, MAP_SHARED,
            fbFd, 0);
    if(framebuffer == MAP_FAILED)
    {
        perror ("Error: Failed to map framebuffer device to memory");
        exit (4);
    }
    //draw red rectangle
    drawRect_rgb32 (vinfo.xres / 8, vinfo.yres / 16,
            vinfo.xres / 4, vinfo.yres / 4, 0xffff0000, &vinfo, &finfo, framebuffer);

    //draw DarkGoldenrod rectangle
    drawRect_rgb32 (vinfo.xres * 3 / 8, vinfo.yres * 5 / 16,
            vinfo.xres / 4, vinfo.yres / 4, 0xffb8860b, &vinfo, &finfo, framebuffer);

    //draw blue rectanble
    drawRect_rgb32 (vinfo.xres * 5 / 8, vinfo.yres * 9 / 16,
            vinfo.xres / 4, vinfo.yres / 4, 0xff0000ff, &vinfo, &finfo, framebuffer);

    munmap(framebuffer, screensize);
    framebuffer = NULL;

    close(fbFd);

    return 0;
}
#else

//基于MI_FB API实现
void drawRect_rgb32(int x0, int y0, int width, int height, int color, MI_FB_VarScreenInfo_t *vinfo, MI_FB_FixScreenInfo_t *finfo, char *fb)
{
    const int bytesPerPixel = 4;
    const int stride = finfo->u32LineLength/ bytesPerPixel;

    int *dest = (int *) (fb)
        + (y0 + vinfo->u32Yoffset) * stride + (x0 + vinfo->u32Xoffset);

    int x, y;
    for (y = 0; y < height; ++y)
    {
        for (x = 0; x < width; ++x)
        {
            dest[x] = color;
        }
        dest += stride;
    }
}

int main(int argc, char **argv)
{
    MI_S32 s32Ret = 0;
    MI_U8 u8FbId = 0;
    MI_U32 screensize = 0;

    MI_SYS_Init(0);

    //set disp pub
    set_disp_dev();

    s32Ret = MI_FB_Open(u8FbId);
    if(s32Ret != MI_SUCCESS)
    {
        printf("open fb id:%d failed\n", u8FbId);
        exit(1);
    }
    s32Ret = MI_FB_GetFixScreenInfo(u8FbId, &stFixScreenInfo);
    if(s32Ret != MI_SUCCESS)
    {
        printf("get fix screen info failed\n");
        exit(2);
    }

    s32Ret = MI_FB_GetVarScreenInfo(u8FbId, &stVarScreenInfo);
    if(s32Ret != MI_SUCCESS)
    {
        printf("get var screen info failed\n");
        exit(3);
    }
    screensize = stFixScreenInfo.u32SmemLen;
    MI_FB_Mmap(u8FbId, screensize, &framebuffer);
    if(!framebuffer)
    {
        printf("mmap framebuffer failed\n");
        exit(4);
    }
    //draw red rectangle
    drawRect_rgb32 (stVarScreenInfo.u32Xres / 8, stVarScreenInfo.u32Yres/ 8,
         stVarScreenInfo.u32Xres / 4, stVarScreenInfo.u32Yres / 4, 0xffff0000, &stVarScreenInfo, &stFixScreenInfo, framebuffer);

    //draw DarkGoldenrod rectangle
    drawRect_rgb32 (stVarScreenInfo.u32Xres * 3 / 8, stVarScreenInfo.u32Yres * 3 / 8,
         stVarScreenInfo.u32Xres / 4, stVarScreenInfo.u32Yres / 4, 0xffb8860b, &stVarScreenInfo, &stFixScreenInfo, framebuffer);

    //draw blue rectanble
    drawRect_rgb32 (stVarScreenInfo.u32Xres * 5 / 8, stVarScreenInfo.u32Yres * 5 / 8,
            stVarScreenInfo.u32Xres / 4, stVarScreenInfo.u32Yres / 4, 0xff0000ff, &stVarScreenInfo, &stFixScreenInfo, framebuffer);

    MI_FB_Munmap(u8FbId, framebuffer, screensize);
    framebuffer = NULL;

    MI_FB_Close(u8FbId);
    return 0;
}
#endif

---

2. API参考

---

MI_FB的用户态接口有两种体现形式：

1. 基于Linux Framebuff的文件操作，以ioctl的形式体现。int ioctl(int fd, unsigned long cmd, CMD_DATA_TYPE *cmddata); 其中CMD_DATA_TYPE随参数cmd的变化而变化，MI_FB支持以下cmd。

   参数名称	描述	输入/输出
   fd	Framebuffer 设备文件描述符，是调用open函数的返回值。	输入
   cmd	主要的cmd（命令控制字）如下： FBIOGET_VSCREENINFO：获取屏幕可变信息 FBIOPUT_VSCREENINFO：设置屏幕可变信息 FBIOGET_FSCREENINFO：获取屏幕固定信息 FBIOPAN_DISPLAY：设置 PAN 显示 FBIOGETCMAP: 获取颜色表信息 FBIOPUTCMAP: 设置颜色表信息 FBIOGET_SCREEN_LOCATION：获取叠加层显示区域 FBIOSET_SCREEN_LOCATION：设置叠加层显示区域 FBIOGET_SHOW：获取叠加层显示状态 FBIOSET_SHOW：设置叠加层显示状态 FBIOGET_GLOBAL_ALPHA：获取叠加层 Alpha属性 FBIOSET_GLOBAL_ALPHA：设置叠加层 Alpha属性 FBIOGET_COLORKEY：获取叠加层的 Colorkey 属性 FBIOSET_COLORKEY：设置叠加层的 Colorkey 属性 FBIOGET_DISPLAYLAYER_ATTRIBUTES:获取叠加层属性 FBIOSET_DISPLAYLAYER_ATTRIBUTES:设置叠加层属性 FBIOGET_CURSOR_ATTRIBUTE:获取鼠标层属性 FBIOSET_CURSOR_ATTRIBUTE:设置鼠标层属性	输入
   cmddata	各cmd对应的数据类型： 获取或设置屏幕可变信息：struct fb_var_screeninfo *类型 获取屏幕固定信息：struct fb_fix_screeninfo *类型 设置 PAN 显示：struct fb_var_screeninfo *类型 获取或设置屏幕叠加层坐标原点：MI_FB_Rectangle_t *类型 获取或设置叠加层显示状态：MI_BOOL *类型 获取或设置叠加层Alpha：MI_FB_GlobalAlpha_t *类型 获取或设置叠加层Colorkey: MI_FB_ColorKey_t *类型 获取或设置叠加层属性: MI_FB_DisplayLayerAttr_t *类型 获取或设置鼠标图层属性: MI_FB_CursorAttr_t *类型	输入/输出

2. 基于MI_FB API以动态库或静态库的形式体现，目前支持以下API。

   API名	功能
   MI_FB_Open	打开FB设备
   MI_FB_Close	关闭FB设备
   MI_FB_Mmap	映射物理显存到虚拟内存空间
   MI_FB_Munmap	取消映射物理显存到虚拟内存空间
   MI_FB_GetVarScreenInfo	获取屏幕可变信息
   MI_FB_SetVarScreenInfo	设置屏幕可变信息
   MI_FB_GetFixScreenInfo	获取FB固定信息
   MI_FB_PanDisplay	设置从虚拟分辨率中的不同偏移处开始显示
   MI_FB_GetScreenLocation	获取叠加层在屏幕上的显示区域
   MI_FB_SetScreenLocation	设置叠加层在屏幕上的显示区域
   MI_FB_GetDisplayLayerAttr	获取图层信息
   MI_FB_SetDisplayLayerAttr	设置图层信息
   MI_FB_GetCursorAttr	获取鼠标图层信息
   MI_FB_SetCursorAttr	设置鼠标图层信息
   MI_FB_GetGlobalAlpha	获取叠加层的Alpha设置
   MI_FB_SetGlobalAlpha	设置叠加层的Alpha
   MI_FB_GetColorKey	获取叠加层的colorkey设置
   MI_FB_SetColorKey	设置叠加层的colorkey
   MI_FB_SetCmap	设置颜色表
   MI_FB_GetCmap	获取颜色表信息
   MI_FB_GetShow	获取叠加层显示状态
   MI_FB_SetShow	显示或隐藏叠加层

在1.4章节已经介绍了两种体现形式的API在不同场景下的使用，用户可以根据实际情况选择使用其中一种API使用。

注意：两种调用方式不可以共存，用户只能二选其一。

以下内容将对两种体现形式的API接口进行详细描述。

---

2.1. 标准功能

2.1.1 FBIOGET_VSCREENINFO

• 功能

  获取屏幕的可变信息。

• 语法

  int ioctl (int fd, FBIOGET_VSCREENINFO, struct fb_var_screeninfo *var);


• 描述

  使用此接口获取屏幕的可变信息，主要包括分辨率和像素格式。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOGET_VSCREENINFO	ioctl cmd	输入
  var	可变信息结构体指针	输出

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：fb.h

• 相关接口

  FBIOPUT_VSCREENINFO

2.1.2 FBIOPUT_VSCREENINFO

• 功能

  设置 Framebuffer 的屏幕分辨率和像素格式等。

• 语法

  int ioctl (int fd, FBIOPUT_VSCREENINFO, struct fb_var_screeninfo *var);


• 描述

  使用此接口设置屏幕分辨率、像素格式。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOPUT_VSCREENINFO	ioctl cmd	输入
  var	可变信息结构体指针	输入

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：fb.h

• 注意

  必须保证实际分辨率与偏移的和在虚拟分辨率范围内，否则系统会自动调整实际分辨率的大小让其在虚拟分辨率范围内。

• 相关接口

  FBIOGET_VSCREENINFO

2.1.3 FBIOGET_FSCREENINFO

• 功能

  获取 Framebuffer 的固定信息。

• 语法

  int ioctl (int fd, FBIOGET_FSCREENINFO, struct fb_fix_screeninfo *fix);


• 描述

  使用此接口获取 Framebuffer 固定信息，包括显存起始物理地址、显存大小和行间距等。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOGET_FSCREENINFO	ioctl cmd	输入
  fix	固定信息结构体指针	输出

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：fb.h

2.1.4 FBIOPAN_DISPLAY

• 功能

  设置从虚拟分辨率中的不同偏移处开始显示。

• 语法

  int ioctl (int fd, FBIOPAN_DISPLAY, struct fb_var_screeninfo *var);


• 描述

  使用此接口设置从虚拟分辨率中的不同偏移处开始显示，实际的分辨率不变。

  如图2-1所示（xres_virtual, yres_virtual）是虚拟分辨率，（xres, yres）是实际显示的分辨率， (xoffset, yoffset)是显示的偏移。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOPAN_DISPLAY	ioctl cmd	输入
  var	可变信息结构体指针	输入

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：fb.h

• 注意

  必须保证实际分辨率与偏移的和在虚拟分辨率范围内，否则设置不成功。

  图2‑1 设置从虚拟分辨率中的不同偏移处开始显示



2.1.5 FBIOGETCMAP

• 功能

  获取颜色表信息。

• 语法

  int ioctl (int fd, FBIOGETCMAP, struct fb_cmap_user *cmap);


• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOGETCMAP	ioctl cmd	输入
  cmap	描述颜色表信息	输出

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：fb.h

• 相关主题

  FBIOPUTCMAP

  MI_FB_SetCmap

2.1.6 FBIOPUTCMAP

• 功能

  设置颜色表信息。

• 语法

  int ioctl (int fd, FBIOPUTCMAP, struct fb_cmap_user *cmap);


• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOPUTCMAP	ioctl cmd	输入
  cmap	描述颜色表信息	输入

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：fb.h

• 相关主题

  FBIOGETCMAP

  MI_FB_GetCmap

---

2.2. 扩展功能

2.2.1 FBIOGET_SCREEN_LOCATION

• 功能

  获取叠加层在屏幕上的显示区域

• 语法

  int ioctl (int fd, FBIOGET_SCREEN_LOCATION, MI_FB_Rectangle_t* pstRectangle);


• 描述

  使用此接口获取叠加层在屏幕上的显示区域

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOGET_SCREEN_LOCATION	ioctl cmd	输入
  pstRectangle	MI_FB_Rectangle_t结构体指针，包含(x,y)坐标和width,height。表示叠加层在屏幕上的显示区域	输出

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOSET_SCREEN_LOCATION

2.2.2 FBIOSET_SCREEN_LOCATION

• 功能

  设置叠加层在屏幕上的显示区域

• 语法

  int ioctl (int fd, FBIOSET_SCREEN_LOCATION, MI_FB_Rectangle_t* pstRectangle);


• 描述

  使用此接口设置叠加层在屏幕上的显示区域

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOSET_SCREEN_LOCATION	ioctl cmd	输入
  pstRectangle	MI_FB_Rectangle_t结构体指针，包含(x,y)坐标和width,height。表示叠加层在屏幕上的显示区域	输入

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOGET_SCREEN_LOCATION

2.2.3 FBIOGET_SHOW

• 功能

  获取当前叠加层的显示状态。

• 语法

  int ioctl (int fd, FBIOGET_SHOW, MI_BOOL *bShow);


• 描述

  使用此接口获取当前叠加层显示状态。

• 形参

  参数名称	描述	输入/输出
  Fd	Framebuffer 设备文件描述符	输入
  FBIOGET_SHOW	ioctl cmd	输入
  bShow	指示当前叠加层的状态： *bShow = MS_TRUE：当前叠加层处于显示状态 *bShow = MS_FALSE：当前叠加层处于隐藏状态	输出

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOSET_SHOW

2.2.4 FBIOSET_SHOW

• 功能

  显示或隐藏该叠加层。

• 语法

  int ioctl (int fd, FBIOSET_SHOW, MI_BOOL *bShow);


• 描述

  使用此接口设置叠加层显示状态：显示或隐藏。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOSET_SHOW	ioctl cmd	输入
  bShow	该叠加层的显示状态： *bShow = MS_TRUE：显示当前叠加层 *bShow = MS_FALSE：隐藏当前叠加层	输入

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOGET_SHOW

2.2.5 FBIOGET_GLOBAL_ALPHA

• 功能

  获取叠加层 Alpha 设置。

• 语法

  int ioctl (int fd, FBIOGET_GLOBAL_ALPHA, MI_FB_GlobalAlpha_t *pstAlpha);


• 描述

  使用此接口获取当前叠加层的 Alpha 设置。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOGET_GLOBAL_ALPHA	ioctl cmd	输入
  pstAlpha	MI_FB_GlobalAlpha_t 结构体指针	输出

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOSET_GLOBAL_ALPHA

2.2.6 FBIOSET_GLOBAL_ALPHA

• 功能

  设置叠加层的 Alpha。

• 语法

  int ioctl (int fd, FBIOSET_GLOBAL_ALPHA, MI_FB_GlobalAlpha_t *pstAlpha);


• 描述

  使用此接口设置当前叠加层的 Alpha 功能。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOSET_GLOBAL_ALPHA	ioctl cmd	输入
  pstAlpha	MI_FB_GlobalAlpha_t 结构体指针	输入

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOGET_GLOBAL_ALPHA

2.2.7 FBIOGET_COLORKEY

• 功能

  获取叠加层的 colorkey。

• 语法

  int ioctl (int fd, FBIOGET_COLORKEY, MI_FB_ColorKey_t *pstColorKey);


• 描述

  使用此接口获取叠加层的 colorkey。

• 形参

  参数名称	描述	输入/输出
  Fd	Framebuffer 设备文件描述符	输入
  FBIOGET_COLORKEY	ioctl cmd	输入
  pstColorKey	MI_FB_ColorKey_t 结构体指针	输出

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOSET_COLORKEY

2.2.8 FBIOSET_COLORKEY

• 功能

  设置叠加层的 colorkey。

• 语法

  int ioctl (int fd, FBIOSET_COLORKEY, MI_FB_ColorKey_t *pstColorKey);


• 描述

  使用此接口设置当前叠加层的 colorkey 功能。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOSET_COLORKEY	ioctl cmd	输入
  pstColorKey	MI_FB_ColorKey_t 结构体指针	输入

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOGET_COLORKEY

2.2.9 FBIOSET_DISPLAYLAYER_ATTRIBUTES

• 功能

  设置图层信息。

• 语法

  int ioctl (int fd, FBIOSET_DISPLAYLAYER_ATTRIBUTES, MI_FB_DisplayLayerAttr_t *pstLayerInfo);


• 描述

  此接口用于设置图层信息，包括图层在屏幕的显示区域、画布分辨率、显存分辨率、屏幕显示分辨率以及是否使能预乘。以上信息的更详细说明见MI_FB_DisplayLayerAttr_t的描述。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOSET_DISPLAYLAYER_ATTRIBUTES	ioctl cmd	输入
  pstLayerInfo	MI_FB_DisplayLayerAttr_t结构体指针	输出

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOSET_DISPLAYLAYER_ATTRIBUTES

2.2.10 FBIOGET_DISPLAYLAYER_ATTRIBUTES

• 功能

  获取图层信息。

• 语法

  int ioctl (int fd, FBIOGET_DISPLAYLAYER_ATTRIBUTES, MI_FB_DisplayLayerAttr_t *pstLayerInfo);


• 描述

  用于获取图层信息，包括图层在屏幕的显示区域、显存分辨率、屏幕显示分辨率以及是否使能预乘。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOGET_DISPLAYLAYER_ATTRIBUTES	ioctl cmd	输入
  pstLayerInfo	图层信息结构体指针	输出

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOGET_DISPLAYLAYER_ATTRIBUTES

2.2.11 FBIOGET_CURSOR_ATTRIBUTE

• 功能

  获取鼠标图层信息。

• 语法

  int ioctl (int fd, FBIOGET_CURSOR_ATTRIBUTE, MI_FB_CursorAttr_t *pstCursorAttr)


• 描述

  获取鼠标图层信息，包括hotspot、位置、Alpha、Colorkey、是否可见。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOGET_CURSOR_ATTRIBUTE	ioctl cmd	输入
  pstCursorAttr	MI_FB_CursorAttr_t结构体指针	输出

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOSET_CURSOR_ATTRIBUTE

2.2.12 FBIOSET_CURSOR_ATTRIBUTE

• 功能

  设置鼠标图层信息。

• 语法

  int ioctl (int fd, FBIOSET_CURSOR_ATTRIBUTE, MI_FB_CursorAttr_t *pstCursorAttr)


• 描述

  设置鼠标图层信息, 包括hotspot、位置、Alpha、Colorkey、是否可见。

• 形参

  参数名称	描述	输入/输出
  fd	Framebuffer 设备文件描述符	输入
  FBIOSET_CURSOR_ATTRIBUTE	ioctl cmd	输入
  pstCursorAttr	MI_FB_CursorAttr_t结构体指针	输出

• 返回值

  • 0：成功

  • -1：失败

• 依赖

  • 头文件：mi_fb_datatype.h

• 相关接口

  FBIOGET_CURSOR_ATTRIBUTE

---

2.3. MI_FB API参考

2.3.1 MI_FB_Open

• 功能

  该API功能和open framebuff设备节点相同

• 语法

  MI_S32 MI_FB_Open (MI_U32 u32FbId);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h

  • 库文件：libmi_fb.a

• 举例

  MI_S32 s32Ret = MI_SUCCESS;
  MI_U32 u32FbId = 0;
  void *framebuff = NULL;
  MI_U32 u32ScreenSize;
  MI_FB_VarScreenInfo_t stVarScreenInfo;
  MI_FB_FixScreenInfo_t stFixScreenInfo;

  memset(&stVarScreenInfo, 0, sizeof(MI_FB_VarScreenInfo_t));
  memset(&stFixScreenInfo, 0, sizeof(MI_FB_FixScreenInfo_t));

  s32Ret = MI_FB_Open(u32FbId);
  if(MI_SUCCESS == s32Ret)
  {
      MI_FB_GetFixScreenInfo(u32FbId, &stFixScreenInfo);
      MI_FB_GetVarScreenInfo(u32FbId, &stVarScreenInfo);
      u32ScreenSize = stFixScreenInfo.u32SmemLen;
      if(u32ScreenSize)
      MI_FB_Mmap(u32FbId, u32ScreenSize, &framebuff);
      if(framebuff)
      {
          draw(x, y, framebuff);
          stVarScreenInfo.u32Xoffset = 0;
          stVarScreenInfo.u32Yoffset = stVarScreenInfo.u32Yres;
          MI_FB_PanDisplay(u32FbId, &stVarScreenInfo);
      }
      MI_FB_Close(u32FbId);
  }


• 相关主题

  MI_FB_Close

2.3.2 MI_FB_Close

• 功能

  该API功能和close framebuff设备节点相同

• 语法

  MI_S32 MI_FB_Close (MI_U32 u32FbId);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_Open

2.3.3 MI_FB_Mmap

• 功能

  该API功能和framebuff mmap相同

• 语法

  MI_S32 MI_FB_Mmap (MI_U32 u32FbId, MI_U32 u32size, void **pVirAddr);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  u32size	buff大小	输入
  pVirAddr	返回映射后的虚拟地址	输出

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h

  • 库文件：libmi_fb.a

2.3.4 MI_FB_Munmap

• 功能

  该API功能和framebuff munmap相同。

• 语法

  MI_S32 MI_FB_Munmap (MI_U32 u32FbId, void *pVirAddr, MI_U32 u32Size);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pVirAddr	映射过的虚拟地址	输入
  u32Size	buff大小	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h

  • 库文件：libmi_fb.a

2.3.5 MI_FB_GetVarScreenInfo

• 功能

  该API功能和FBIOGET_VSCREENINFO相同。

• 语法

  MI_S32 MI_FB_GetVarScreenInfo (MI_U32 u32FbId, MI_FB_VarScreenInfo_t *pstVarScreenInfo);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstVarScreenInfo	描述屏幕可变信息	输出

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_SetVarScreenInfo

  FBIOGET_VSCREENINFO

2.3.6 MI_FB_SetVarScreenInfo

• 功能

  该API功能和FBIOPUT_VSCREENINFO相同

• 语法

  MI_S32 MI_FB_SetVarScreenInfo (MI_U32 u32FbId, MI_FB_VarScreenInfo_t *pstVarScreenInfo);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstVarScreenInfo	描述屏幕可变信息	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_GetVarScreenInfo

  FBIOPUT_VSCREENINFO

2.3.7 MI_FB_GetFixScreenInfo

• 功能

  该API功能和FBIOGET_FSCREENINFO相同。

• 语法

  MI_S32 MI_FB_GetFixScreenInfo (MI_U32 u32FbId, MI_FB_FixScreenInfo_t *pstFixScreenInfo);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstFixScreenInfo	描述屏幕固定信息	输出

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  FBIOGET_FSCREENINFO

2.3.8 MI_FB_PanDisplay

• 功能

  该API功能和FBIOPAN_DISPLAY相同。

• 语法

  MI_S32 MI_FB_PanDisplay (MI_U32 u32FbId, MI_FB_VarScreenInfo_t *pstVarScreenInfo);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstVarScreenInfo	描述屏幕可变信息	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  FBIOPAN_DISPLAY

2.3.9 MI_FB_GetScreenLocation

• 功能

  该API功能和FBIOGET_SCREEN_LOCATION相同。

• 语法

  MI_S32 MI_FB_GetScreenLocation (MI_U32 u32FbId, MI_FB_Rectangle_t *pstWinRect);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstWinRect	描述叠加层在屏幕上的显示区域	输出

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_SetScreenLocation

  FBIOGET_SCREEN_LOCATION

2.3.10 MI_FB_SetScreenLocation

• 功能

  该API功能和FBIOSET_SCREEN_LOCATION相同。

• 语法

  MI_S32 MI_FB_SetScreenLocation (MI_U32 u32FbId, MI_FB_Rectangle_t *pstWinRect);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstWinRect	描述叠加层在屏幕上的显示区域	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_GetScreenLocation

  FBIOSET_SCREEN_LOCATION

2.3.11 MI_FB_GetDisplayLayerAttr

• 功能

  该API功能和FBIOGET_DISPLAYLAYER_ATTRIBUTES相同。

• 语法

  MI_S32 MI_FB_GetDisplayLayerAttr (MI_U32 u32FbId, MI_FB_DisplayLayerAttr_t *pstDisplayLayerAttr);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstDisplayLayerAttr	描述图层信息	输出

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_SetDisplayLayerAttr

  FBIOGET_DISPLAYLAYER_ATTRIBUTES

2.3.12 MI_FB_SetDisplayLayerAttr

• 功能

  该API功能和FBIOSET_DISPLAYLAYER_ATTRIBUTES相同。

• 语法

  MI_S32 MI_FB_SetDisplayLayerAttr (MI_U32 u32FbId, MI_FB_DisplayLayerAttr_t *pstDisplayLayerAttr);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstDisplayLayerAttr	描述图层信息	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_GetDisplayLayerAttr

  FBIOSET_DISPLAYLAYER_ATTRIBUTES

2.3.13 MI_FB_GetCursorAttr

• 功能

  该API功能和FBIOGET_CURSOR_ATTRIBUTE相同。

• 语法

  MI_S32 MI_FB_GetCursorAttr (MI_U32 u32FbId, MI_FB_CursorAttr_t *pstCursorAttr);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstCursorAttr	描述鼠标图层信息	输出

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_SetCursorAttr

  FBIOGET_CURSOR_ATTRIBUTE

2.3.14 MI_FB_SetCursorAttr

• 功能

  该API功能和FBIOSET_CURSOR_ATTRIBUTE相同。

• 语法

  MI_S32 MI_FB_SetCursorAttr (MI_U32 u32FbId, MI_FB_CursorAttr_t *pstCursorAttr);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstCursorAttr	描述鼠标图层信息	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_GetCursorAttr

  FBIOSET_CURSOR_ATTRIBUTE

2.3.15 MI_FB_GetGlobalAlpha

• 功能

  该API功能和FBIOGET_GLOBAL_ALPHA相同。

• 语法

  MI_S32 MI_FB_GetGlobalAlpha (MI_U32 u32FbId, MI_FB_GlobalAlpha_t *pstAlpha);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstAlpha	描述叠加层的Alpha	输出

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_SetGlobalAlpha

  FBIOGET_GLOBAL_ALPHA

2.3.16 MI_FB_SetGlobalAlpha

• 功能

  该API功能和FBIOSET_GLOBAL_ALPHA相同。

• 语法

  MI_S32 MI_FB_SetGlobalAlpha (MI_U32 u32FbId, MI_FB_GlobalAlpha_t *pstAlpha);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstAlpha	描述叠加层的Alpha	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_GetGlobalAlpha

  FBIOSET_GLOBAL_ALPHA

2.3.17 MI_FB_GetColorKey

• 功能

  该API功能和FBIOGET_COLORKEY相同。

• 语法

  MI_S32 MI_FB_GetColorKey (MI_U32 u32FbId, MI_FB_ColorKey_t *pstClrKey);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstClrKey	描述叠加层的colorkey信息	输出

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_SetColorKey

  FBIOGET_COLORKEY

2.3.18 MI_FB_SetColorKey

• 功能

  该API功能和FBIOSET_COLORKEY相同。

• 语法

  MI_S32 MI_FB_SetColorKey (MI_U32 u32FbId, MI_FB_ColorKey_t *pstClrKey);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstClrKey	描述叠加层的colorkey信息	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_GetColorKey

  FBIOSET_COLORKEY

2.3.19 MI_FB_SetCmap

• 功能

  该API功能和FBIOPUTCMAP相同。

• 语法

  MI_S32 MI_FB_SetCmap (MI_U32 u32FbId, MI_FB_Cmap_t *pstCmap);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstCmap	描述颜色表信息	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_GetCmap

2.3.20 MI_FB_GetCmap

• 功能

  该API功能和FBIOGETCMAP相同。

• 语法

  MI_S32 MI_FB_GetCmap (MI_U32 u32FbId, MI_FB_Cmap_t *pstCmap);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pstCmap	描述颜色表信息	输出

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h mi_fb_datatype.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_SetCmap

2.3.21 MI_FB_GetShow

• 功能

  该API功能和FBIOGET_SHOW相同。

• 语法

  MI_S32 MI_FB_GetShow (MI_U32 u32FbId, MI_BOOL *pbShown);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  pbShown	叠加层显示状态	输出

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_SetShow

  FBIOGET_SHOW

2.3.22 MI_FB_SetShow

• 功能

  该API功能和FBIOSET_SHOW相同。

• 语法

  MI_S32 MI_FB_SetShow (MI_U32 u32FbId, MI_BOOL bShown);


• 形参

  参数名称	描述	输入/输出
  u32FbId	FB设备号	输入
  bShown	1：显示 0：隐藏	输入

• 返回值

  • 0：成功。

  • 非0：失败，详情参照错误码。

• 依赖

  • 头文件：mi_fb.h

  • 库文件：libmi_fb.a

• 相关主题

  MI_FB_GetShow

  FBIOSET_SHOW

---

3. 数据类型

---

Linux Framebuff标准中定义的数据类型：

数据类型	定义
struct fb_bitfield	位域信息,用于设置像素格式
struct fb_var_screeninfo	可变的屏幕信息
struct fb_fix_screeninfo	固定的屏幕信息
struct fb_cmap_user	描述颜色表信息

MI_FB中定义的数据类型：

数据类型	定义
MI_FB_BitField_t	同标准定义
MI_FB_VarScreenInfo_t	同标准定义
MI_FB_FixScreenInfo_t	同标准定义
MI_FB_ColorFmt_e	FB支持的像素格式
MI_FB_OuputColorSpace_e	叠加层输出的color space
MI_FB_DstDisplayPlane_e	FB叠加层输出到display chain的目的模组
MI_FB_DisplayLayerAttrMaskBit_e	指定MI_FB_DisplayLayerAttr_t中需要更新的属性
MI_FB_CursorAttrMaskBit_e	指定MI_FB_CursorAttr_t中需要更新的属性
MI_FB_DisplayLayerAttr_t	描述叠加层的属性信息
MI_FB_GlobalAlpha_t	Alpha信息结构体
MI_FB_ColorKey_t	Colorkey信息结构体
MI_FB_CursorImage_t	描述鼠标图标数据信息
MI_FB_CursorAttr_t	描述鼠标图层信息
MI_FB_Rectangle_t	描述叠加层的显示区域
MI_FB_Cmap_t	描述颜色表信息

注：本节已涵盖各重要的数据类型，部分未列出数据类型请参见 mi_fb_datatype.h

3.1. 标准定义

3.1.1 struct fb_bitfield

• 说明

  位域信息，用于设置像素格式。

• 定义

  struct fb_bitfield
  {
      __u32 offset;   /* beginning of bitfield */
      __u32 length;   /* length of bitfield */
      __u32 msb_right;    /* != 0: Most significant bit is right */
  };


• 成员

  成员名称	描述	支持情况
  offset	颜色分量起始比特位。	支持。
  length	颜色分量所占比特长度。	支持。
  msb_right	右边的比特是否为最高有效位。	只支持该位为 0，即最左边的 bit 为最高有效位。

3.1.2 struct fb_var_screeninfo

• 说明

  可变的屏幕信息。

• 定义

  struct fb_var_screeninfo
  {
      __u32 xres; /* visible resolution */
      __u32 yres;
      __u32 xres_virtual; /* virtual resolution */
      __u32 yres_virtual;
      __u32 xoffset;  /* offset from virtual to visible */
      __u32 yoffset;  /* resolution */

      __u32 bits_per_pixel;   /* guess what */
      __u32 grayscale;    /* != 0 Graylevels instead of colors */
      struct fb_bitfield red; /* bitfield in fb mem if true color, */ struct fb_bitfield green;   /* else only length is significant */ struct fb_bitfield blue;
      struct fb_bitfield transp; /* transparency */

      __u32 nonstd;   /* != 0 Non standard pixel format */

      __u32 activate; /* see FB_ACTIVATE_* */

      __u32 height;   /* height of picture in mm */
      __u32 width;    /* width of picture in mm */

      __u32 accel_flags;  /* (OBSOLETE) see fb_info.flags */

      /* Timing: All values in pixclocks, except pixclock (of course) */
      __u32 pixclock; /* pixel clock in ps (pico seconds) */
      __u32 left_margin;  /* time from sync to picture */
      __u32 right_margin; /* time from picture to sync */
      __u32 upper_margin; /* time from sync to picture */
      __u32 lower_margin;
      __u32 hsync_len;    /* length of horizontal sync */
      __u32 vsync_len;    /* length of vertical sync */
      __u32 sync; /* see FB_SYNC_* */
      __u32 vmode;    /* see FB_VMODE_* */
      __u32 rotate;   /* angle we rotate counter clockwise */
      __u32 reserved[5];  /* Reserved for future compatibility */
  };


• 成员

  成员名称	描述	支持情况
  xres	可见屏幕宽度（像素数）。	支持。
  yres	可见屏幕高度（像素数）。	支持。
  xres_virtual	虚拟屏幕宽度（显存中图像宽 度），当该值小于 xres 时会修改xres，使 xres 值与该值相等。	支持。
  yres_virtual	虚拟屏幕高度（显存中图像高 度），当该值小于 yres 时会修改yres，使 yres 值与该值相等。结合xres_virtual，可以用来快速水平或垂直平移图像。	支持。
  xoffset	在 x 方向上的偏移像素数。	支持，默认为 0。
  yoffset	在 y 方向上的偏移像素数。	支持，默认为 0。
  bits_per_pixel	每个像素所占的比特数。	支持。
  grayscale	灰度级。	不支持，缺省值为 0，表示彩色。
  red	颜色分量中红色的位域信息。	支持。
  green	颜色分量中绿色的位域信息。	支持。
  blue	颜色分量中蓝色的位域信息。	支持。
  transp	颜色分量中 alpha 分量的位域信息。	支持。
  nonstd	是否为标准像素格式。	不支持，缺省值为 0，表示支持标准象素格式。
  activate	设置生效的时刻。	不支持，缺省值为 FB_ACTIVATE_NOW， 表示设置立刻生效。
  height	屏幕高，单位为 mm。	不支持，缺省值为–1。
  width	屏幕宽，单位为 mm。	不支持，缺省值为–1。
  accel_flags	加速标志。	不支持，缺省值为–1。
  pixclock	显示一个点需要的时间，单位为ns。	不支持，缺省值为–1。
  left_margin right_margin hsync_len	分别是左消隐信号、右消隐信号、水平同步时长，这三个值之和等于水平回扫时间，单位为点时钟。	不支持，缺省值为64。
  upper_margin lower_margin vsync_len	分别是上消隐信号、下消隐信号、垂直同步时长，这三个值之和等于垂直回扫时间，单位为点时钟。	不支持，缺省值为–1。
  sync	同步信号方式。	不支持，缺省值为–1。
  vmode	扫描模式。	不支持，缺省值为–1。
  rotate	顺时针旋转的角度。	不支持，缺省值为 0，表示无旋转。

• 注意事项

  高清设备图形层默认的分辩率为 1280x720；标清设备图形层默认的分辩率为720x576，鼠标层默认的分辩率为 128x128。像素格式为 ARGB1555。

• 相关数据类型及接口

  struct fb_bitfield

  FBIOGET_VSCREENINFO

  FBIOPUT_VSCREENINFO

3.1.3 struct fb_fix_screeninfo

• 说明

  固定的屏幕信息。

• 定义

  struct fb_fix_screeninfo
  {
      char id[16];  /* identification string eg "TT Builtin" */ unsigned long smem_start; /* Start of frame buffer mem (physical
      address) */
      __u32 smem_len; /* Length of frame buffer mem */
      __u32 type; /* see FB_TYPE_* */
      __u32 type_aux; /* Interleave for interleaved Planes */
      __u32 visual;   /* see FB_VISUAL_* */
      __u16 xpanstep; /* zero if no hardware panning */
      __u16 ypanstep; /* zero if no hardware panning */
      __u16 ywrapstep;    /* zero if no hardware ywrap */
      __u32 line_length;  /* length of a line in bytes */ unsigned long mmio_start;   /* Start of Memory Mapped I/O (physical
      address) */
      __u32 mmio_len; /* Length of Memory Mapped I/O */
      __u32 accel; /* Indicate to driver which specific chip/card we have */
      __u16 reserved[3];  /* Reserved for future compatibility */
  };


• 成员

  成员名称	描述	支持情况
  xres	可见屏幕宽度（像素数）。	支持。
  yres	可见屏幕高度（像素数）。	支持。
  xres_virtual	虚拟屏幕宽度（显存中图像宽 度），当该值小于 xres 时会修改xres，使 xres 值与该值相等。	支持。
  yres_virtual	虚拟屏幕高度（显存中图像高 度），当该值小于 yres 时会修改yres，使 yres 值与该值相等。结合xres_virtual，可以用来快速水平或垂直平移图像。	支持。
  xoffset	在 x 方向上的偏移像素数。	支持，默认为 0。
  yoffset	在 y 方向上的偏移像素数。	支持，默认为 0。
  bits_per_pixel	每个像素所占的比特数。	支持。
  grayscale	灰度级。	不支持，缺省值为 0，表示彩色。
  red	颜色分量中红色的位域信息。	支持。
  green	颜色分量中绿色的位域信息。	支持。
  blue	颜色分量中蓝色的位域信息。	支持。
  transp	颜色分量中 alpha 分量的位域信息。	支持。
  nonstd	是否为标准像素格式。	不支持，缺省值为 0，表示支持标准象素格式。
  activate	设置生效的时刻。	不支持，缺省值为 FB_ACTIVATE_NOW， 表示设置立刻生效。
  height	屏幕高，单位为 mm。	不支持，缺省值为–1。
  width	屏幕宽，单位为 mm。	不支持，缺省值为–1。
  accel_flags	加速标志。	不支持，缺省值为–1。
  pixclock	显示一个点需要的时间，单位为ns。	不支持，缺省值为–1。
  left_margin right_margin hsync_len	分别是左消隐信号、右消隐信号、水平同步时长，这三个值之和等于水平回扫时间，单位为点时钟。	不支持，缺省值为64。
  upper_margin lower_margin vsync_len	分别是上消隐信号、下消隐信号、垂直同步时长，这三个值之和等于垂直回扫时间，单位为点时钟。	不支持，缺省值为–1。
  sync	同步信号方式。	不支持，缺省值为–1。
  vmode	扫描模式。	不支持，缺省值为–1。
  rotate	顺时针旋转的角度。	不支持，缺省值为 0，表示无旋转。

• 相关数据类型及接口

  FBIOGET_FSCREENINFO

3.1.4 struct fb_cmap_user

• 说明

  描述颜色表信息。

• 定义

  struct fb_cmap_user
  {
      __u32 start;    /* First entry */
      __u32 len;  /* Number of entries */
      __u32 __user *red;  /* Red values */
      __u32 __user *green;
      __u32 __user *blue;
      __u32 __user *transp;   /* transparency, can be NULL*/
  };


• 成员

  成员名称	描述	支持情况
  start	第一个元素的入口	支持
  len	元素个数	支持
  red	红色分量起始位置	支持
  green	绿色分量起始位置	支持
  blue	蓝色分量起始位置	支持
  transp	透明度分量起始位置	支持

---

3.2. MI_FB 数据类型定义

3.2.1 MI_FB_BitField_t

• 说明

  描述信息和标准定义相同，参考struct fb_bitfield

• 相关数据类型及接口

  MI_FB_GetVarScreenInfo

  MI_FB_SetVarScreenInfo

3.2.2 MI_FB_VarScreenInfo_t

• 说明

  描述信息和标准定义相同，参考struct fb_var_screeninfo

• 相关数据类型及接口

  MI_FB_GetVarScreenInfo

  MI_FB_SetVarScreenInfo

3.2.3 MI_FB_FixScreenInfo_t

• 说明

  描述信息和标准定义相同，参考struct fb_fix_screeninfo

• 相关数据类型及接口

  MI_FB_GetFixScreenInfo

3.2.4 MI_FB_ColorFmt_e

• 说明

  FB支持的像素格式集合

• 定义

  typedef enum
  {
      E_MI_FB_COLOR_FMT_RGB565            = 1,
      E_MI_FB_COLOR_FMT_ARGB4444          = 2,
      E_MI_FB_COLOR_FMT_I8                 = 4,
      E_MI_FB_COLOR_FMT_ARGB8888          = 5,
      E_MI_FB_COLOR_FMT_ARGB1555          = 6,
      E_MI_FB_COLOR_FMT_YUV422             = 9,
      E_MI_FB_COLOR_FMT_I4                  = 13,
      E_MI_FB_COLOR_FMT_I2                  = 14,
      /// Invalid color format.
      E_MI_FB_COLOR_FMT_INVALID
  }MI_FB_ColorFmt_e;


• 成员

  成员名称	描述
  E_MI_FB_COLOR_FMT_RGB565	RGB565 格式。
  E_MI_FB_COLOR_FMT_ARGB4444	ARGB444 格式。
  E_MI_FB_COLOR_FMT_I8	I8
  E_MI_FB_COLOR_FMT_ARGB8888	ARGB8888
  E_MI_FB_COLOR_FMT_ARGB1555	ARGB1555
  E_MI_FB_COLOR_FMT_YUV422	YUV422
  E_MI_FB_COLOR_FMT_I4	I4
  E_MI_FB_COLOR_FMT_I2	I2
  E_MI_FB_COLOR_FMT_INVALID	无效像素格式

• 相关数据类型及接口

  MI_FB_DisplayLayerAttr_t

3.2.5 MI_FB_OuputColorSpace_e

• 说明

  FB叠加层输出的color space

• 定义

  typedef enum
  {
      E_MI_FB_OUTPUT_RGB = 0,
      E_MI_FB_OUTPUT_YUV = 1
  }MI_FB_OutputClrSpace_e;


• 成员

  成员名称	描述
  E_MI_FB_OUTPUT_RGB	RGB ColorSpace
  E_MI_FB_OUTPUT_YUV	YUV ColorSpace

• 相关数据类型及接口

  MI_FB_DisplayLayerAttr_t

3.2.6 MI_FB_DstDisplayPlane_e

• 说明

  FB叠加层输出到display chain的目的模组，通过配置不同的display chain，可以选择叠加层参与的图像调整过程。

• 定义

  typedef enum
  {
      E_MI_FB_DST_IP0 = 0,
      E_MI_FB_DST_IP0_SUB = 1,
      E_MI_FB_DST_MIXER2VE = 2,
      E_MI_FB_DST_OP0 = 3,
      E_MI_FB_DST_VOP = 4,
      E_MI_FB_DST_IP1 = 5,
      E_MI_FB_DST_IP1_SUB = 6,
      E_MI_FB_DST_MIXER2OP = 7,
      E_MI_FB_DST_VOP_SUB = 8,
      E_MI_FB_DST_FRC = 9,
      E_MI_FB_DST_VE = 10,
      E_MI_FB_DST_BYPASS = 11,
      E_MI_FB_DST_OP1 = 12,
      E_MI_FB_DST_MIXER2OP1 = 13,
      E_MI_FB_DST_DIP = 14,
      E_MI_FB_DST_COPScaling = 15,
      E_MI_FB_DST_OP_DUAL_RATE = 16,
      E_MI_FB_DST_INVALID = 17,
  }MI_FB_DstDisplayPlane_e


• 成员

  成员名称	描述
  E_MI_FB_DST_OP0	OP0 path
  E_MI_FB_DST_OP1	OP1 path

  目前只支持E_MI_FB_DST_OP0/E_MI_FB_DST_OP1

• 相关数据类型及接口

  MI_FB_DisplayLayerAttr_t

3.2.7 MI_FB_DisplayLayerAttrMaskBit_e

• 说明

  指定MI_FB_DisplayLayerAttr_t中需要更新的属性

• 定义

  typedef enum
  {
      E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_POS = 0x1,
      E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_SIZE = 0x2,
      E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_BUFFER_SIZE = 0x4,
      E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_SCREEN_SIZE = 0x8,
      E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_PREMUL = 0x10,
      E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_COLOR_FMB = 0x20,
      E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_OUTPUT_COLORSPACE = 0x40,
      E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_DST_DISP = 0x80,
  }MI_FB_DisplayLayerAttrMaskBit_e


• 成员

  成员名称	描述
  E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_POS	更新显示位置
  E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_SIZE	更新显示范围
  E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_BUFFER_SIZE	更新buff size
  E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_SCREEN_SIZE	更新屏幕分辨率
  E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_PREMUL	更新premultiply alpha
  E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_COLOR_FMB	更新pixel format
  E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_OUTPUT_COLORSPACE	更新输出颜色空间
  E_MI_FB_DISPLAYLAYER_ATTR_MASK_DISP_DST_DISP	更新叠加层输出到display chain的目的模组

• 相关数据类型及接口

  MI_FB_DisplayLayerAttr_t

3.2.8 MI_FB_CursorAttrMaskBit_e

• 说明

  指定MI_FB_CursorAttr_t中需要更新的属性

• 定义

  typedef enum
  {
      E_MI_FB_CURSOR_ATTR_MASK_ICON = 0x1,
      E_MI_FB_CURSOR_ATTR_MASK_POS = 0x2,
      E_MI_FB_CURSOR_ATTR_MASK_ALPHA = 0x4,
      E_MI_FB_CURSOR_ATTR_MASK_SHOW = 0x8,
      E_MI_FB_CURSOR_ATTR_MASK_HIDE = 0x10,
      E_MI_FB_CURSOR_ATTR_MASK_COLORKEY = 0x20,
      E_MI_FB_CURSOR_ATTR_MASK = 0x3F,
  }MI_FB_CursorAttrMaskBit_e


• 成员

  成员名称	描述
  E_MI_FB_CURSOR_ATTR_MASK_ICON	鼠标图标发生变化
  E_MI_FB_CURSOR_ATTR_MASK_POS	鼠标位置发生变化
  E_MI_FB_CURSOR_ATTR_MASK_ALPHA	Alpha发生变化
  E_MI_FB_CURSOR_ATTR_MASK_SHOW	显示鼠标
  E_MI_FB_CURSOR_ATTR_MASK_HIDE	隐藏鼠标
  E_MI_FB_CURSOR_ATTR_MASK_COLORKEY	Color key发生变化
  E_MI_FB_CURSOR_ATTR_MASK	用于标识鼠标所有可设置属性

• 相关数据类型及接口

  MI_FB_CursorAttr_t

3.2.9 MI_FB_DisplayLayerAttr_t

• 说明

  描述叠加层属性信息

• 定义

  typedef struct
  {
      MI_U32 u32XPos;         /**the x pos of orign point in screen*/
      MI_U32 u32YPos;         /**the y pos of orign point in screen*/
      MI_U32 u32DstWidth;      /**display buffer dest with in screen*/
      MI_U32 u32DstHeight;     /**display buffer dest hight in screen*/
      MI_U32 u32DisplayWidth;  /**the width of display buf in fb */
      MI_U32 u32DisplayHeight;  /**the height of display buf in fb. */
      MI_U32 u32ScreenWidth;   /**the width of screen */
      MI_U32 u32ScreenHeight;  /** the height of screen */
      MI_BOOL bPreMul;        /**the data drawed in buffer whether is premultiply alpha or not*/
      MI_FB_ColorFmt_e eFbColorFmt;     /**the color format of framebuffer*/
      MI_FB_OutputClrSpace_e  eFbOutputColorSpace;   /**output color space*/
      MI_FB_DstDisplayPlane_e  eFbDestDisplayPlane;   /**destination displayplane*/
      MI_U32 u32DisplayInfoMask;    /** display attribute modify mask*/
  }MI_FB_DisplayLayerAttr_t;


• 成员

  成员名称	描述	支持情况
  u32XPos	图层在屏幕上的原点横坐标。	支持
  u32YPos	图层在屏幕上的原点纵坐标。	支持
  u32DstWidth	图层在屏幕上的显示宽度	支持
  u32DstHeight	图层在屏幕上的显示高度	支持
  u32DisplayWidth	显存分辨率的宽。	支持
  u32DisplayHeight	显存分辨率的高。	支持
  u32ScreenWidth	屏幕显示分辩率的宽。	支持
  u32ScreenHeight	屏幕显示分辩率的高。	支持
  bPreMul	FB 中的数据是否为预乘数据。	支持
  eFbColorFmt	FB的像素格式。	支持
  u32SetAttrMask	设置图层信息时参数修改掩码位。	支持
  eFbOutputColorSpace	设置叠加层输出的Color space	支持
  eFbDestDisplayPlane	设置叠加层输出到display chain的目的模组。默认为E_MI_FB_DST_OP0。	支持

• 相关数据类型及接口

  MI_FB_GetDisplayLayerAttr

  MI_FB_SetDisplayLayerAttr

3.2.10 MI_FB_GlobalAlpha_t

• 说明

  Alpha信息结构体

• 定义

  typedef struct
  {
      MI_BOOL bAlphaEnable;      /* alpha enable flag */
      MI_BOOL bAlphaChannel;     /* alpha channel enable flag */
      MI_BOOL bAlphaInvert;
      MI_U8 u8Alpha0;             /* alpha0 value */
      MI_U8 u8Alpha1;             /* alpha1 value */
      MI_U8 u8GlobalAlpha;        /* global alpha value */
      MI_U8 u8Reserved;
  } MI_FB_GlobalAlpha_t;


• 成员

  成员名称	描述	支持情况
  bAlphaEnable	Alpha 叠加使能，默认为 1。	支持
  bAlphaChannel	Alpha 通道使能，默认为 0。	支持
  bAlphaInvert	Alpha invert flag	支持
  u8Alpha0	Alpha0 值，范围 0～255，默认为 255。在 RGB1:5:5:5 格式下，当最高位为 0 时，选择该值作为 Alpha 叠加的 Alpha 值。	支持
  u8Alpha1	Alpha1 值，范围 0～255，默认为 255。在 RGB1:5:5:5 格式下，当最高位为 1 时，选择该值作为 Alpha 叠加的 Alpha 值。	支持
  u8GlobalAlpha	全局 Alpha 值，范围为 0～255，默认为 255。在 Alpha 通道使能时起作用。	支持

• 相关数据类型及接口

  MI_FB_GetGlobalAlpha

  MI_FB_SetGlobalAlpha

3.2.11 MI_FB_ColorKey_t

• 说明

  描述color key信息结构体

• 定义

  typedef struct
  {
      MI_BOOL bKeyEnable;
      MI_U8 u8Red;
      MI_U8 u8Green;
      MI_U8 u8Blue;
  } MI_FB_ColorKey_t


• 成员

  成员名称	描述	支持情况
  bKeyEnable	Colorkey 是否使能标识。 TRUE：使能； FALSE：不使能。	支持
  u8Red	Colorkey的R分量数值	支持
  u8Green	Colorkey的G分量数值	支持
  u8Blue	Colorkey的B分量数值	支持

• 相关数据类型及接口

  MI_FB_GetColorKey

  MI_FB_SetColorKey

3.2.12 MI_FB_CursorImage_t

• 说明

  描述鼠标图标数据信息

• 定义

  typedef struct
  {
      MI_U32 u32Width;     /**width, unit pixel*/
      MI_U32 u32Height;    /**Height, unit pixel*/
      MI_U32 u32Pitch;     /**Pitch, unit pixel*/
      MI_FB_ColorFmt_e eColorFmt;   /**Color format*/
      const char *pData;
  }MI_FB_CursorImage_t;


• 成员

  成员名称	描述	支持情况
  u32Width	图标宽度	支持
  u32Height	图标高度	支持
  u32Pitch	pitch	支持
  eColorFmt	图标数据像素格式	支持
  pData	图标数据	支持

• 相关数据类型及接口

  MI_FB_CursorAttr_t

3.2.13 MI_FB_CursorAttr_t

• 说明

  描述鼠标图层信息

• 定义

  typedef struct
  {
      MI_U32 u32XPos;
      MI_U32 u32YPos;
      MI_U32 u32HotSpotX;
      MI_U32 u32HotSpotY;
      MI_FB_GlobalAlpha_t stAlpha;
      MI_FB_ColorKey_t stClrKey;
      MI_BOOL bShown;
      MI_FB_CursorImage_t stCursorImageInfo;
      MI_U16 u16CursorInfoMask;
  }MI_FB_CursorAttr_t;


• 成员

  成员名称	描述	支持情况
  u32XPos	鼠标位置横坐标	支持
  u32YPos	鼠标位置纵坐标	支持
  u32HotSpotX	鼠标热点横坐标	支持
  u32HotSpotY	鼠标热点纵坐标	支持
  stAlpha	MI_FB_GlobalAlpha_t结构体,鼠标图层alpha信息	支持
  stColorKey	MI_FB_ColorKey_t结构体，鼠标图层colorkey信息	支持
  bShown	鼠标是否可见 TRUE：表示可见 FALSE：表示不可见	支持
  MI_FB_CursorImage_t	图标数据信息。	支持
  u16CursorInfoMask	设置鼠标图层参数修改掩码位	支持

• 相关数据类型及接口

  MI_FB_GetCursorAttr

  MI_FB_SetCursorAttr

3.2.14 MI_FB_Rectangle_t

• 说明

  描述叠加层的显示区域

• 定义

  typedef struct
  {
      MI_U32 u32XPos;
      MI_U32 u32YPos;
      MI_U32 u32Width;
      MI_U32 u32Height;
  }MI_FB_Rectangle_t;


• 成员

  成员名称	描述	支持情况
  u32XPos	左上角x坐标	支持
  u32YPos	左上角y坐标	支持
  u32Width	宽度	支持
  u32Height	高度	支持

• 相关数据类型及接口

  MI_FB_GetScreenLocation

  MI_FB_SetScreenLocation

3.2.15 MI_FB_Cmap_t

• 说明

  描述信息和标准定义相同，参考struct fb_cmap_user

• 相关数据类型及接口

  MI_FB_SetCmap

  MI_FB_GetCmap

---

4. 错误码

---

FB API 错误码如表4-1所示：

表4-1

错误代码	宏定义	描述
0x0	MI_SUCCESS	succeeded
0xA00B2011	MI_ERR_FB_INVALID_PARAM	非法参数
0xA00B2006	MI_ERR_FB_NULL_PTR	空指针异常
0xA00B2001	MI_ERR_FB_INVALID_DEVID	无效设备号
0xA00B2018	MI_ERR_FB_DRV_FAILED	FB驱动返回失败
0xA00B2015	MI_ERR_FB_NOT_INIT	FB未初始化
0xA00B2008	MI_ERR_FB_NOT_SUPPORT	不支持操作

---

5. PROCFS介绍

---

5.1. cat

• 调试信息

  # cat /proc/mi_modules/mi_fb0

  ############################OnDumpOSDAttr####################################
  Framebuffer id = MStar FB0
  xres=1280, yres=720
  xres_virtual=1280, yres_virtual=1440
  xoffset=0,yoffset=0
  fix.line_length=0xa00 Bytes
  fix.smem_start=0xf800000
  Memory Size=0x400000 Bytes
  Gop ID=0
  Gwin ID=0
  Open Count=1
  Visible State=0
  MIU Sel=0
  ColorSpace=YUV
  ColorFomrmat=ARGB1555
  StretchWindow Pos[0,0]
  StretchWindow Src[1280,720],StretchWindow Dst[1920,1080]
  Gwin Pos[0,0]
  Gwin Size[1280,720]
  Gwin PhyAddr=0x0
  ColorKey Enable=0
  ColorKey Val=[0,0,0]
  Enable Alpha Blend=1
  Enalbe Multi Alpha=0
  Global Alpha Val=0x0
  Alpha0=0x0,Alpha1=0x0,(Only for ARGB1555)
  GOP Hstart=192
  Current TimingWidth=1920,TimingWidth=1080,hstar=192
  ##################################end##########################################

  #########################OnDumpHwcursorAttr####################################
  Cursor Gop ID=4
  Cursor Gwin ID=6
  Cursor MIU Sel=0
  Cursor PhyAddr=0x166000
  Cursor ColorFmt=ARGB8888
  Cursor Icon Width=44,Height=56
  Cursor HotSpot[18,9]
  Cursor request pos[712,207]
  Cursor Visible=1
  Cursor Gwin Pos[694,198]
  Cursor Gwin Size[44,56]
  Cursor Gwin Pitch=0x200 Bytes
  Curosr StretchWindow pos[0,0]
  Cursor StretchWin Src[1280,720],Dst[1920,1080]
  Cursor ColorKey Enable=0
  Cursor ColorKey Value=[0xff,0xff,0xff]
  ############################OnDumpHwcursorAttr#################################


• 调试信息分析

  记录当前Fbdev && Hwcursor的使用状况以及OSD图层属性、OSD device属性、Hwcursor属性，可以动态地获取到这些信息，方便调试和测试。

• 参数说明

  参数		描述
  OSD info	Framebuffer id	Framebuffer设备ID
  	xres	可见分辨率宽度
  	yres	可见分辨率宽高度
  	xres_virtual	虚拟分辨率的宽度
  	yres_virtual	虚拟分辨率的高度
  	xoffset	可见分辨率到虚拟分辨率的x偏移量
  	yoffset	可见分辨率到虚拟分辨率的y偏移量
  	fix.line_length	虚拟分辨率每行的字节数
  	fix.smem_start	帧缓冲内起始地址
  	Memory Size	帧缓冲内存长度，单位字节数
  OSD device info	Gop ID	图层硬件ID
  	Gwin ID	图层硬件显示窗口ID
  	Open Count	该图形层打开次数。在用户调用open()时增1；调用close()时减1
  	Visible State	该图层显示状态。 取值:{1表示可见，0表示不可见} 用户显示调用FBIOSET_SHOW去设置图层可见状态。
  	MIU Sel	保存帧缓冲数据的物理内存编号。 对于MSR620设备该值为0
  	ColorSpace	该图形层输出的颜色空间。 取值:{YUV表示输出YUV color space;RGB表示输出RGB color space }。默认为YUV
  	ColorFomrmat	图形层格式 取值:{ARGB1555,ARGB4444,ARGB8888,RGB565}。 用户设置可变屏幕信息中的格式项后更新
  	StretchWindow Pos	图形层在显示设备上的起始位置。 单位:像素 默认为0,用户可调用FBIOSET_SCREEN_LOCATION去设置
  	StretchWindow Src	图形层原始分辨率的宽度和高度。 单位:像素 通过硬件放大功能放大到当前timing。用户设置可变屏幕信息中的可见分辨率后更新
  	StretchWindow Dst	图形层在显示设备上的宽度和高度。 默认设置为输出timing大小。可以通过FBIOSET_SCREEN_LOCATION去设置
  	Gwin Pos	图形层显示窗口的起始位置 单位:像素 对于OSD图层来说,该值总是为(0,0)
  	Gwin Size	图形层显示窗口的宽度、高度。 单位:像素 对于OSD图层来说，该值总是被设置为可见分辨率的宽度、高度。用户设置可变屏幕信息中的可见分辨率后更新。
  	Gwin PhyAddr	图形层当前显示数据的物理地址
  	ColorKey Enable	图形层ColorKey是否使能 取值:{0表示Disable ColorKey; 1表示Enable ColorKey}用户设置可通过FBIOSET_COLORKEY去设置
  	ColorKey Val	图形层ColorKey的RED,GREEN,BLUE通道数值 取值:每个通道的取值范围从0-255。ColorKey val的数值用RGB888格式表示 用户可通过FBIOSET_COLORKEY去设置后更新
  	Enable Alpha Blend	图形层alpha是否使能。 取值:{0表示否，1表示是}, 默认为1。 用户可通过FBIOSET_GLOBAL_ALPHA去设置后更新。 该项关闭，则像素alpha配置不生效。该项开启且Enable Multi Alpha关闭,仅像素alpha生效(对于ARGB1555格式,Alpha bit为1的像素使用Global Alpha作为像素alpha,Alpha bit为0的像素使用0xff作为像素alpha)。当该项目开启且Enable Multi Alpha生效时,则像素alpha和Global Alpha都生效
  	Enable Multi Alpha	全局alpha是否生效开关 取值{0时，1否}默认值为0 Enable Multi Alpha使能，Global Alpha便生效
  	Global Alpha Val	全局Alpha
  	Alpha0	ARGB1555格式时，当最高位为0时,选择Alpha0作为Alpha混合的的Alpha数值 取值: 0~255默认为0
  	Alpha1	ARGB1555格式时，当最高位为1时，选择Alpha1作为Alpha混合的Alpha数值 取值: 0~255默认为0
  	GOP Hstart	图层硬件向对于显示窗口的偏移。 取值:该值和当前输出timing相关，当输出timing发生变化时，通过FBIOSET_DISPLAYLAYER_ATTRIBUTES并将输入参数MI_FB_DisplayLayerAttr_s的u32SetAttrMask数值包含E_MI_FB_DISPLAYLAYER_ATTR_MASK_SCREEN_SIZE mask位来通知图层驱动输出timing发生变化。图层驱动会根据当前timing设置相应的hstart数值
  	Current TimingWidth,	当前输出timing的宽度、高度以及当前timing下应该给图形层硬件设置的图像对于显示窗口的偏移。 该项与GOP Hstart配合使用，用于检查设置给硬件图层的hstart数值是否和当前timing一致。
  	Current TimingHeight,
  	hstar
  Hwcursor info	Cursor Gop ID	鼠标图层硬件ID
  	Cursor Gwin ID	鼠标图层硬件显示窗口ID
  	Cursor MIU Sel	用于保存鼠标图标数据的物理内存编号。 对于MSR620设备该值为0
  	Cursor PhyAddr	鼠标层当前显示数据的物理地址
  	Cursor ColorFmt	鼠标图层格式 值:{ARGB1555,ARGB4444,ARGB8888,RGB565}。 用户可通过FBIOSET_CURSOR_ATTRIBUTE 设置
  	Cursor Icon Width	鼠标图标的宽度、高度。 单位：像素 户可通过FBIOSET_CURSOR_ATTRIBUTE设置
  	Cursor HotSpot	鼠标图标的热点信息 单位:像素 热点信息通常和鼠标图标相关，用户可通过FBIOSET_CURSOR_ATTRIBUTE设置
  	Cursor request pos	鼠标图标的位置信息 单位: 像素 用户通过FBIOSET_CURSOR_ATTRIBUTE设置
  	Cursor Visible	鼠标图层是否可见 取值:{0,表示不可见，1表示可见} 用户通过FBIOSET_CURSOR_ATTRIBUTE设置
  	Cursor Gwin Pos	鼠标图层显示窗口的起始位置 单位:像素
  	Cursor Gwin Pitch	鼠标图层每行的字节数。 对于鼠标图层来说，该值固定为0x200
  	Curosr StretchWindow pos	鼠标图层在显示设备上的起始位置。 单位:像素
  	Cursor StretchWin Src	鼠标图层原始大小 单位:像素。该值通常和OSD的显示分辨率一致。
  	Cursor StretchWin Dst	鼠标图层在显示设备上的宽度、高度 该值和输出timing一致。
  	Cursor ColorKey Enable	鼠标图层ColorKey是否使能 取值:{0表示Disable ColorKey; 1表示Enable ColorKey}。 用户通过FBIOSET_CURSOR_ATTRIBUTE设置
  	Cursor ColorKey Value	鼠标图层ColorKey的RED,GREEN,BLUE通道数值 取值:每个通道的取值范围从0-255。ColorKey val的数值用RGB888格式表示 用户可通过FBIOSET_CURSOR_ATTRIBUTE去设置后更新

---

5.2. echo

功能	打开或关闭指定的图层
命令	echo GUI_SHOW [FbID] [Status] > /proc/mi_modules/mi_fb0
参数说明	[FbID] UI层所在的fb设备index [Status] on: 打开; off: 关闭
举例	echo GUI_SHOW 0 on > /proc/mi_modules/mi_fb0 显示图层fb0 echo GUI_SHOW 0 off > /proc/mi_modules/mi_fb0 关闭图层fb0

功能	打开或关闭硬件鼠标
命令	echo CURSOR_SHOW [FbID] [Status] > /proc/mi_modules/mi_fb0
参数说明	[FbID] 鼠标层所在的fb设备index [Status] on: 打开; off: 关闭
举例	echo CURSOR_SHOW 0 on > /proc/mi_modules/mi_fb0 显示鼠标图标 echo CURSOR_SHOW 0 off > /proc/mi_modules/mi_fb0 关闭鼠标图标

功能	为指定的图层设置Colorkey
命令	echo GUI_SET_CLRKEY [FbID] [Red] [Green] [Blue] > /proc/mi_modules/mi_fb0
参数说明	[FbID] UI层所在的fb设备index [Red] 红色分量 以16进制,ARGB888 格式表示 [Green] 绿色分量 以16进制,ARGB888 格式表示 [Blue] 蓝色分量 以16进制,ARGB888 格式表示
举例	echo GUI_SET_CLRKEY 0 ff 00 00 > /proc/mi_modules/mi_fb0 设置fb0的Colorkey为红色

功能	Dump当前正在显示的鼠标图标
命令	echo CURSOR_DUMP [FbID] [Path] >/proc/mi_modules/mi_fb0
参数说明	[FbID] 鼠标层所在的fb设备index [Path] dump 的路径
举例	echo CURSOR_DUMP 0 /mnt > /proc/mi_modules/mi_fb0 dump cursor Icon到/mnt路径，文件名为CursorData.raw，用7yuv打开，宽高设置为128,128，格式按照cursor icon的格式设置即可显示Rawdata

功能	分别为ARGB1555格式的alpha bit0, alpha bi1设置pixel alpha数值。 因为目前msr620不支持这个feature，暂时未实现
命令	echo GUI_SETALPHA_ARGB1555 [FbID] [Alpha0] [Alpha1]> /proc/mi_modules/mi_fb0
参数说明	[FbID] UI层所在的fb设备index [Alpha0] alpha0 的数值 [Alpha1] alpha1 的数值
举例	无
