配置文件

1. 概述¶

SDK配置文件包括SDK项目配置、组件配置、网络配置、库配置、编译环境配置（mak）、升级参数配置等等。

2. SDK项目配置¶

SDK项目配置在proj\sc\project\Dvr_CarDV_SDK\cfg\sdk\inc目录下，主要有以下三个文件：

• AHC_Config_SDK.h

• Config_SDK_EVB_C_TV_Decoder.h

• MenuConfig_SDK.h

2.1. AHC_Config_SDK.h¶

2.1.1. MIMF Configuration¶

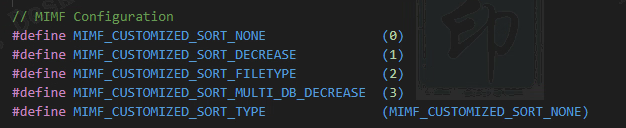

图 2‑1 MIMF Configuration

• MIMF_CUSTOMIZED_SORT_NONE

  文件按INDEX从小到大顺序排列。

• MIMF_CUSTOMIZED_SORT_DECREASE

  文件按INDEX从大到小顺序排列。

• MIMF_CUSTOMIZED_SORT_FILETYPE

  文件按前、后路文件INDEX从小到大间隔排列。

• MIMF_CUSTOMIZED_SORT_MULTI_DB_DECREASE

  文件包含多个DB由小到大排列，DB包含Normal, Parking。

图 2‑2 MIMF 定制选项

2.1.2. MSG Configuration¶

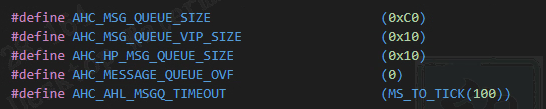

图 2‑3 MSG Configuration

• AHC_MSG_QUEUE_SIZE

  消息队列可以存储(AHC_MSG_QUEUE_SIZE - 1)个消息

• AHC_AHL_MSGQ_TIMEOUT (clock ticks)

  Task等待消息直到设定的时间

2.1.3. DCF Configuration¶

图 2‑4 DCF Configuration

• MAX_DCF_MEM

  DCF 总内存空间

• DCF_DB_COUNT

  DB0: Normal / DB1: Parking

  DB2: Emer / DB3: Image

  DB4: Share

图 2‑5 DCF File Name

• DCF_FILE_NAME_TYPE_NORMAL

  文件名常规命名：前缀+Index

• DCF_FILE_NAME_TYPE_DATE_TIME

  文件名定制命名：前缀+时间

图 2‑6 DB 阀值

• DCF_CLUSTER_NUMERATOR_DB0

  设置DB0占SD卡簇百分比

图 2‑7 DCF File Name (Date Time)

• DCFDT_MODULEMODE_STANDARD_DATETIME

  文件名定制常规时间命名：前缀+时间

• DCFDT_MODULEMODE_DATETIME_INDEX

  文件名定制时间命名：前缀+时间+Index

2.1.4. Video Record Configuration¶

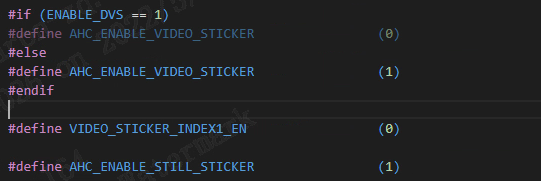

图 2‑8 Timestamp

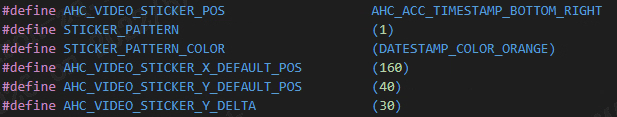

图 2‑9 Video Timestamp Position

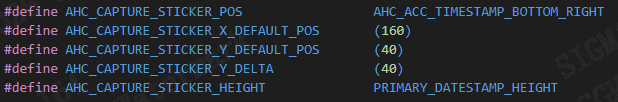

图 2‑10 Capture Timestamp Position

图 2‑11 Skip Frame

图 2‑12 Pretime & Max Time

• PARKING_RECORD_WRITE_PRETIME

  停车监控模式下设置最长预录时间

• PARK_RECORD_WRITE_MAX_TIME

  停车监控模式下本次录像文件最长时间

• PARK_RECORD_WRITE_POSTTIME

  停车监控模式下触发本次录像后再次触发，新增录像时间

• PARK_RECORD_INTERVAL

  停车监控模式下触发本次录像文件长度（无第二次触发，包含预录时间）

2.2. Config_SDK_EVB_C_TV_Decoder.h¶

2.2.1. Sensor Config¶

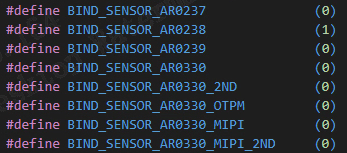

图 2‑13 Bayer Sensor

图 2‑14 YUV Sensor

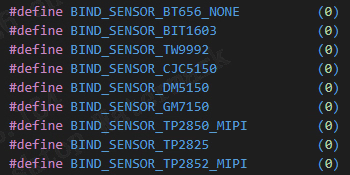

图 2‑15 TV Decoder

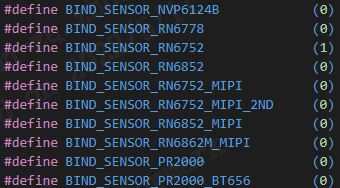

图 2‑16 AHD

搭配 sc\project\Dvr_CarDV_SDK\cfg\snr\src\snr_cfg.c，配置前中后三路Sensor类型：

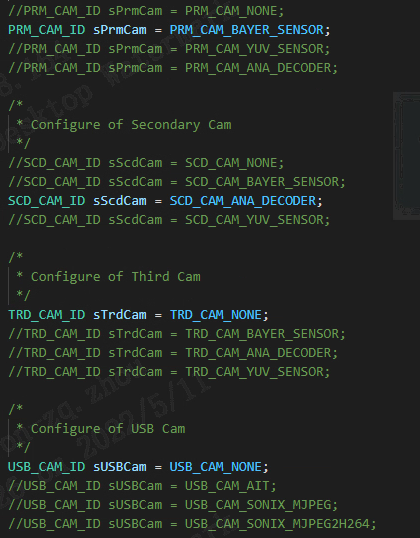

图 2‑17 三路Sensor类型

从图2-17中可知，软件有配置了前后两路Sensor，前路为bayer sensor，后路为AHD。

2.2.2. Video & Audio Record Config¶

图 2‑18 Video Record Config

图 2‑19 Video Record Type

• 目前编码方式支持3GP, AVI, TS, FMP4。

• 当选择FMP4时，建议同时设置 WRITEBACK_MOOV 为1。

图 2‑20 Audio Record Config

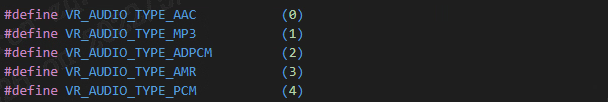

图 2‑21 Audio Record Type

• VR_AUDIO_TYPE_AAC

  AAC 优点：

  • 是一种高压缩比的音频压缩算法，压缩比远超MP3，但保真度高，质量可以同末压缩的CD音质媲美。

  • 支持更多种采样率和比特率，支持1到48个音轨。

  • 支持更宽的声音频率范围，最高96KHZ，最低8KHZ，宽于MP3的16-48KHZ。

  • 采用优化的算法达到了更高的解码效率，解码时只需要较少的处理能力。

  AAC 缺点：

  • 编码CPU占用高，效率低。

2.2.3. FormatFree¶

图 2‑22 Format Free

2.2.4. USB Config¶

图 2‑23 USB Menu

• USB_MODE_SELECT_EN

  置1时，记录仪连电脑会弹出USB菜单，选择进入PCCAM或MSDC

2.2.5. SD Card Config¶

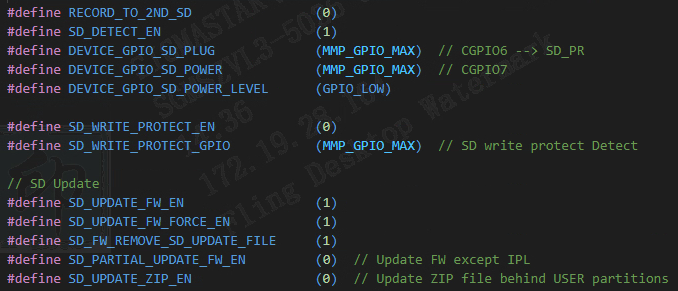

图 2‑24 SD Card Config

• RECORD_TO_2ND_SD

  当配置为双存储卡时，置1表示录像文件存储到第2张卡中

• SD_FW_REMOVE_SD_UPDATE_FILE

  置1时，通过SD卡升级后，会把固件SD_CarDV.bin删除

2.2.6. UVC Config¶

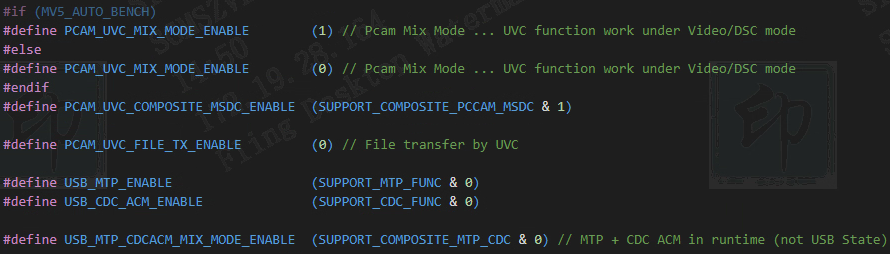

图 2‑25 UVC Config

2.3. MenuConfig_SDK.h¶

此文档为各菜单选项对应的内容。

3. 网络配置¶

网络配置文件主要包括以下三个文件：

• amn_system.ucos.conf

• defnetconf.txt

• net_cfg.h

defnetconf.txt是amn_system.ucos.conf的简化版和更新版。amn_system.ucos.conf修改完成后，请通过批处理Prelude_MCP.bat来自动生成auto_syscfg.h。

3.1. defnetconf.txt¶

3.1.1. STA Mode¶

图 3‑1 STA Mode

图 3‑2 Net Protocol

可以配置成DHCP(动态主机协议)或STATIC。

图 3‑3 AP Info

尝试连接一个设定的AP。

• Net.WIFI_STA.AP.2.EncType

加密类型可选AES, TKIP。

• AES: WPA2-PSK

• TKIP: WPA-PSK

3.1.2. AP Mode¶

图 3‑4 AP Mode

图 3‑5 AP Config (AP/Gateway must be set)

图 3‑6 AP Config

3.1.3. Service ports¶

图 3‑7 Service ports

3.1.4. Streaming¶

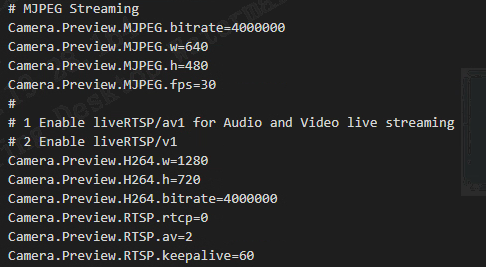

图 3‑8 Streaming

3.2. net_cfg.h¶

图 3‑9 Json

3.3. WIFI Enable¶

在proj\mak\options_316d_32_128_msw.mak中，WIFI_PORT = TRUE 设置WIFI为开。

在proj\mak\options_316d_32_128_msw.h中，#define WIFI_PORT (1)，设置WIFI为开。

3.4. WIFI Module¶

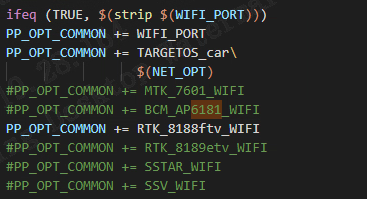

图 3‑10 WIFI Module

4. 库配置¶

SDK 库配置档主要有一个文件：Config_fw.h。

4.1. MD & ADAS¶

图 3‑1 MD & ADASS

4.2. Storage Driver¶

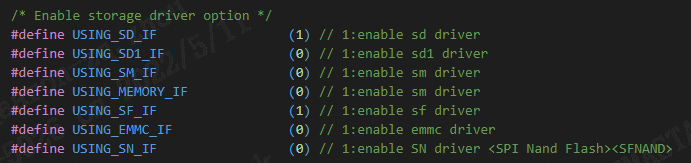

图 3‑2 Storage Driver

4.3. Speech Recognize¶

图 3‑3 Speech Recognize
