920G GPIO复用SPI设置和调试

1. 概述¶

920G的GPIO复用为SPI需要参考硬件的tmux表格，并修改相应的padmux.dtsi 文件设置复用关系，参考SPI使用参考

这里以PAD_PM_GPIO0-3复用为SPI2 mode1为例，详细说明如何配置，并介绍调试/测试工具-逻辑分析仪。

2. 软件配置¶

920G使用demo的config(以spinand为例):

Kernel: mercury6_ssc016a_s01a_demo_spinand_defconfig

Project config可以使用：

xvr_m6_spinand.glibc-9.1.0-squashfs.016a.512x512.bga2.demo_defconfig

Kernel: mercury6_ssc016a_s01a_demo_spinand_defconfig对应的dtsi文件是mercury6-ssc016a-s01a-demo-padmux.dtsi

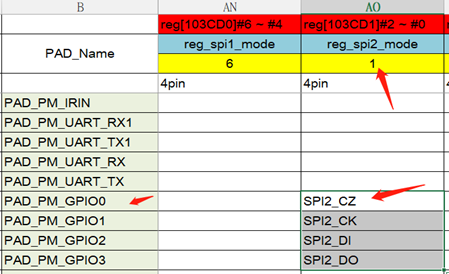

确定tmux表格支持复用，并确定各个pin脚作用：

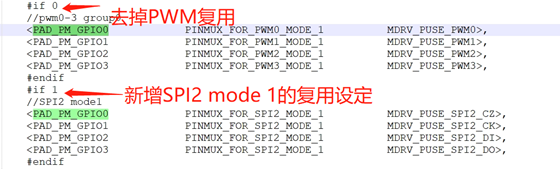

打开mercury6-ssc016a-s01a-demo-padmux.dtsi，做如下设置：

Pin脚的CZ,CK,DI,DO一定要与tmux表对应，并且拿掉其他不需要的复用设置。
build kernel 时候注意打开SPI配置：
```
make mercury6_ssc016a_s01a_demo_spinand_defconfig;

make menuconfig
```

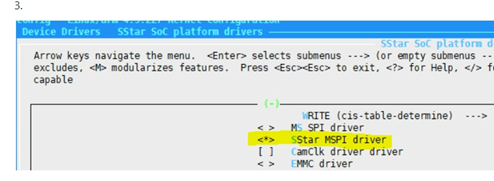

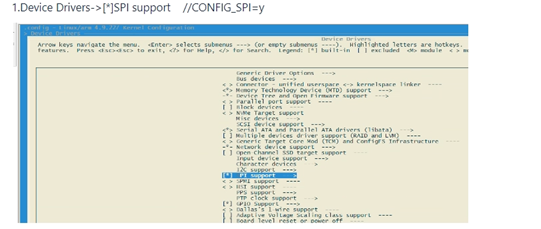

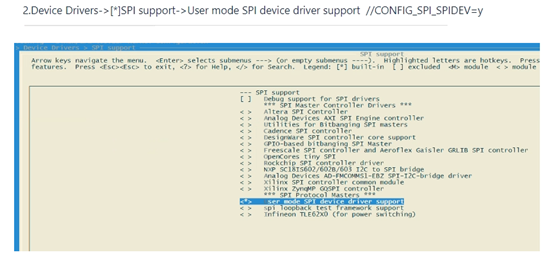

打开如下kernel配置：

其他步骤按照正常情况操作。

3. 调试和验证¶

按照上述操作后，升级软件，再读一下寄存器可以大概验证是否设定成功：

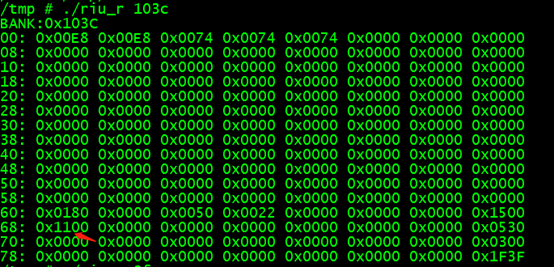

读出寄存器bk103c_68(16bit address)的值是0x1100，与tmux表格（8bit address）对照，说明有复用为spi2mode1了。

接下来可以用逻辑分析仪来测波形，验证SPI波形符合预期。

安装逻辑分析仪的配套软件Kingst VIS（可以去产品官网下载安装）

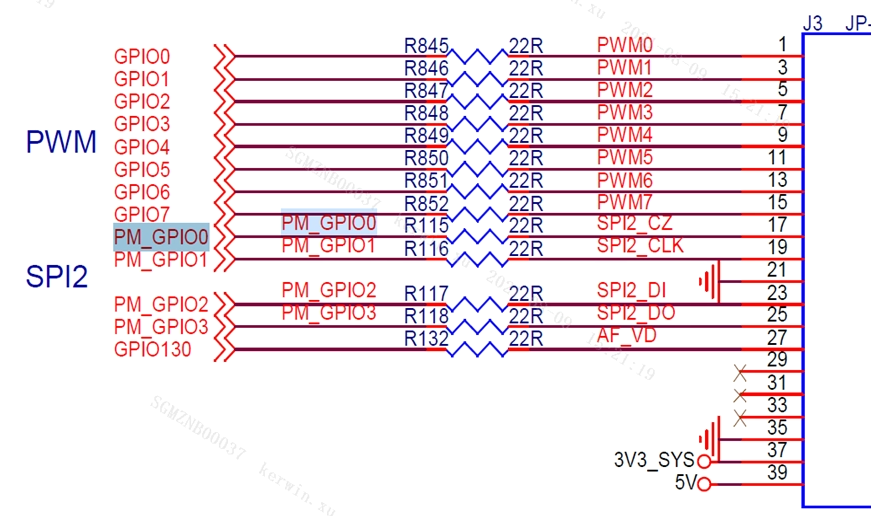

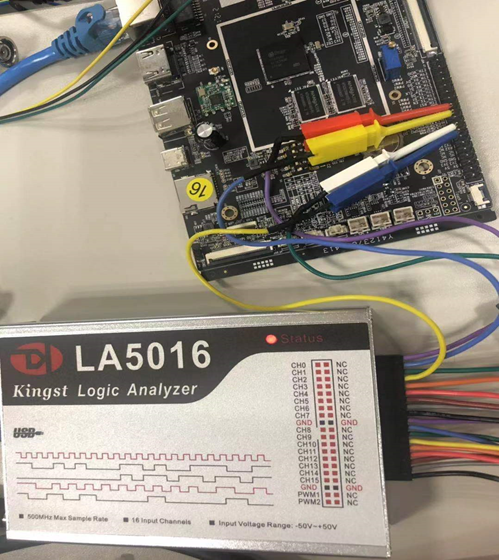

参考当前使用板型的电路图，将逻辑分析仪测量通道连接到板子对应的pin脚，用4个不同通道分别测SPI的CZ,CK,DI,DO。

Demo板：

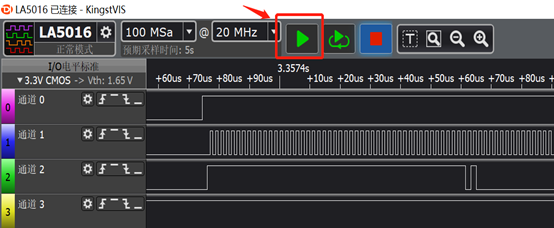

打开软件开始测量波形

点开始按钮后，串口立即跑SPI的demo：

/tmp # ./spidev_test -D /dev/spidev2.0

spi mode: 0x0

bits per word: 8

max speed: 500000 Hz (500 KHz)

RX | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF  | ................................

从抓到的波形看到看到clk和数据是有了，但是不能确定是否是按照demo的设定输出对应值——下一步设置可以帮助我们看到输出值。

设置解析器

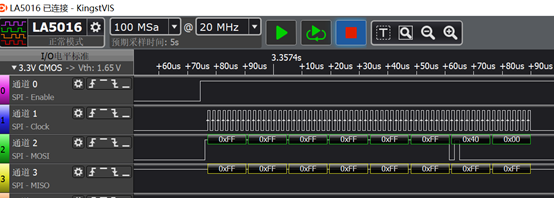

之后我们看到：

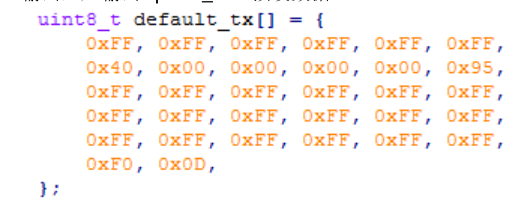

和我们demo code里面设置的值一致：

PAD_PM_GPIO3是输入通道，默认是input上拉（pull-up）的，所以值是0xFF。

4. 补充¶

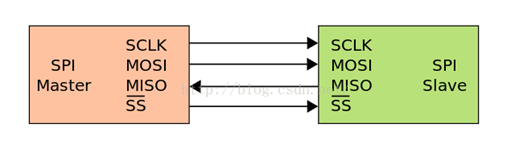

通常当只有一个maser、一个slave时，将master与slave上名字相同的4对接口两两互联，即可完成了接口的互联。如下图所示：

有遇到连错MOSI和MISO,导致PAD_PM_GPIO2和PAD_PM_GPIO3一直异常的情况：

920G的DI即是MOSI，DO即是MISO。（硬件的连接或者不同chip是否有差异可向HW同事先确定好）
