EMAC MII And RMII SOP

1. 概述¶

该SOP适用于SSR631G/ SSR920G/SSC8838G/SSC359G/SSD268G。

本系列IC拥有两个EMAC控制器：

• EMAC0

  support MII（internal phy）、RMII（external phy）

• EMAC1

  support RMII（external phy）

U-Boot： 支持EMAC0和EMAC1的各种模式，但一个config仅能开启一个EMAC。

Kernel： 支持EMAC0和EMAC1的各种模式，且可同时开启EMAC0和EMAC1。

2. EMAC0 MII（INTERNAL PHY）¶

2.1. U-Boot¶

• Default Config

  make mercury6_defconfig

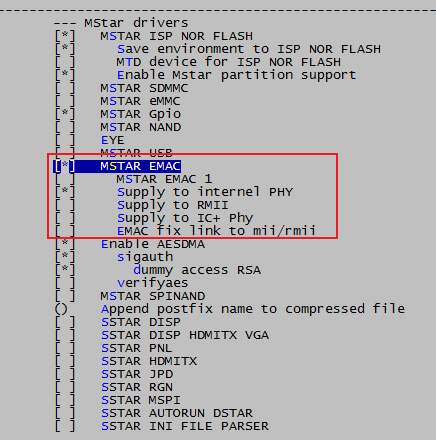

• Menuconfig

  make menuconfig参考如下配置（default config无需修改）



2.2. Kernel¶

• Default Config

  以EVB SSC016A Spi Nor为例：

  make mercury6_ssc016_s01a_defconfig

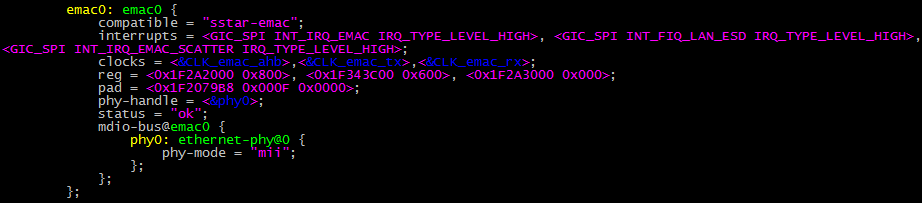

• DTS

  arch/arm/boot/dts/mercury6.dtsi参考如下配置（default config无需修改）



3. EMAC0 RMII（EXTERNAL PHY）¶

3.1. U-Boot¶

• Default Config

  make mercury6_defconfig

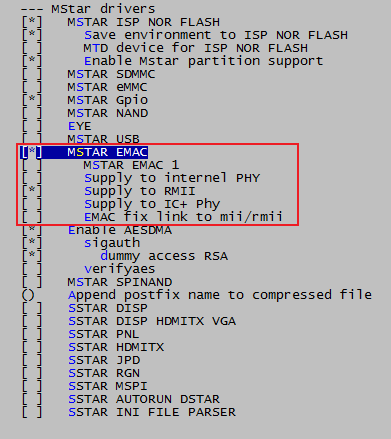

• Menuconfig

  make menuconfig参考如下配置

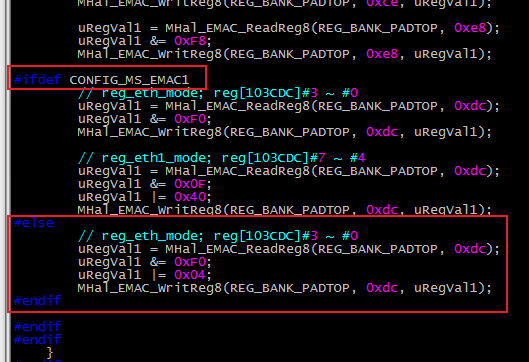

• Driver

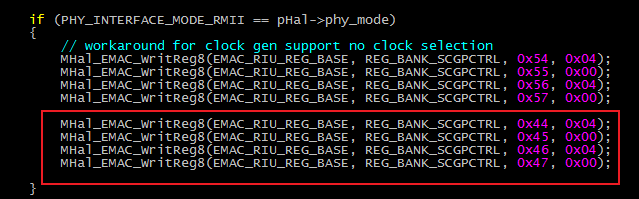

  drivers/mstar/emac/mercury6/mhal_emac.c


  函数（MHal_EMAC_Power_On_Clk）

  参考如下修改



3.2. Kernel¶

• Default Config

  以EVB SSC016A Spi Nor为例：

  make mercury6_ssc016_s01a_defconfig


• DTS

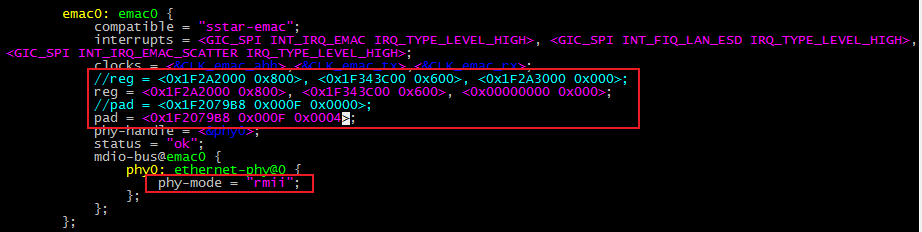

  arch/arm/boot/dts/mercury6.dtsi参考如下配置



• Driver

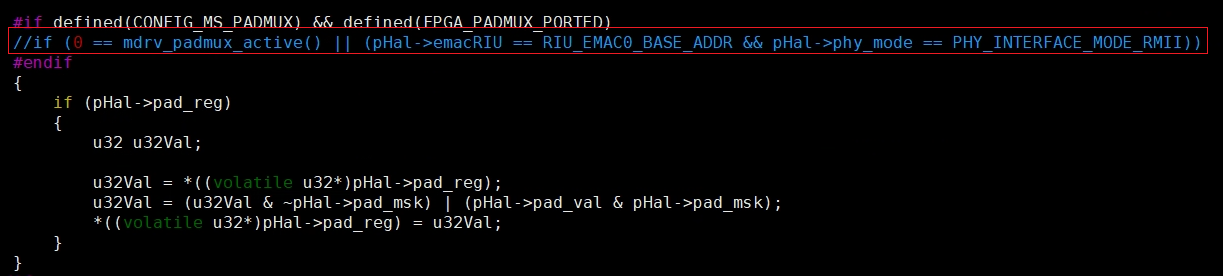

  drivers/sstar/emac/hal/mercury6/mhal_emac.c


  函数（MHal_EMAC_Power_On_Clk）

  参考如下修改:





4. EMAC1 RMII（EXTERNAL PHY）¶

4.1. U-Boot¶

• Default Config

  make mercury6_defconfig


• Menuconfig

  make menuconfig参考如下配置



4.2. Kernel¶

• Default Config

  以EVB SSC016A Spi Nor为例：

  make mercury6_ssc016_s01a_defconfig


• DTS

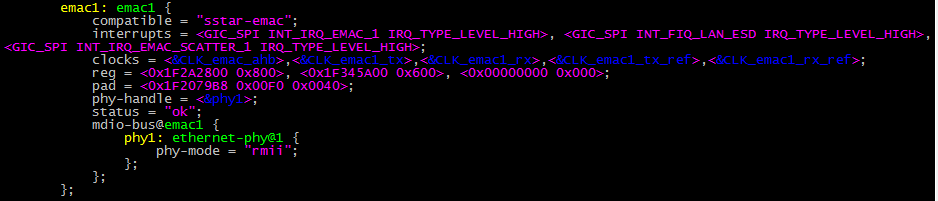

  arch/arm/boot/dts/mercury6.dtsi参考如下配置（default config无需修改）



5. EMAC0 adapt MII & RMII¶

EVB只有SSC016A的EMAC0 support该模式，所以以下操作一律以SSC016A为例。

5.1. U-Boot¶

- Default Config

    make mercury6_defconfig

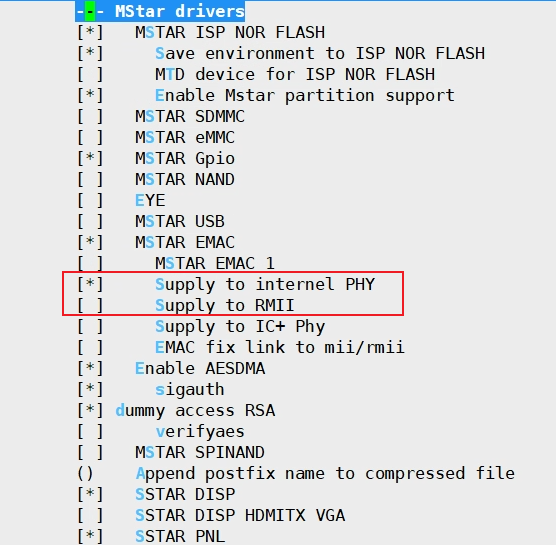

• Menuconfig

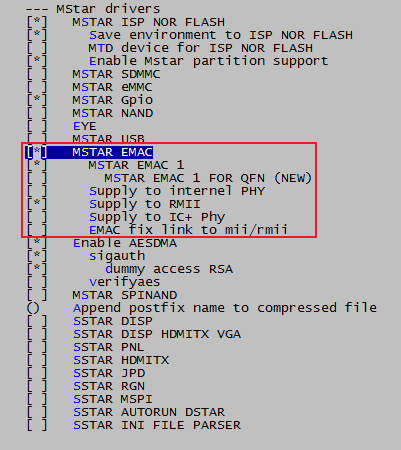

  make menuconfig参考如下配置。

  internal phy和RMII配置任选其中一个，支持MII和RMII两种动态选择，代表software driver在未主动做选择时，default为MII还是RMII Mode。



• MII & RMII动态匹配依据

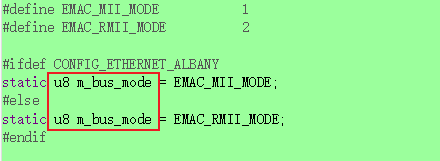

  运行阶段，EMAC的MII Mode可选择MII使用internal phy，也可以选择RMII使用外部phy或外部switch，具体选择由全局变量m_bus_mode决定。



  1. 可在初始化阶段如MHal_EMAC_Power_On_Clk中，配置m_bus_mode的值为EMAC_MII_MODE或EMAC_RMII_MODE

  2. m_bus_mode配置何种值的依据，由用户自行定义，如MII和RMII两种board通过hardware上某根GPIO拉high和拉low进行区别，当该GPIO拉high，则m_bus_mode配置为EMAC_MII_MODE，当该GPIO拉low，则m_bus_mode配置为EMAC_RMII_MODE

5.2. Kernel¶

• Default Config

  以EVB SSC016A Spi Nor为例：

  make mercury6_ssc016_s01a_defconfig


• DTS

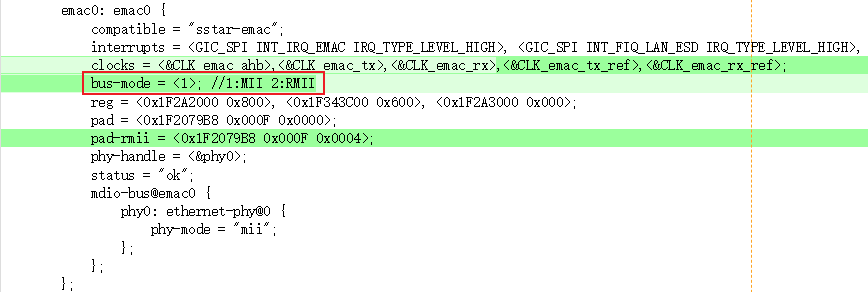

  arch/arm/boot/dts/mercury6.dtsi参考如下配置（default config无需修改）

  bus-mode的值可配置为1或2，支持MII和RMII两种动态选择，代表software driver在未主动做选择时，default为MII还是RMII Mode。



• MII & RMII动态匹配依据

  运行阶段，EMAC的MII Mode可选择MII使用internal phy，也可以选择RMII使用外部phy或外部switch，具体选择由hemac->bus_mode决定。

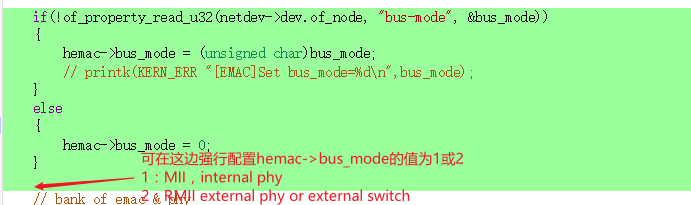

  1. 可在dts解析阶段MDev_EMAC_dts中，强行配置hemac->bus_mode的值为1或2，而不从dts中获取value

  2. hemac->bus_mode配置何种值的依据，由用户自行定义，如MII和RMII两种board通过hardware上某根GPIO拉high和拉low进行区别，当该GPIO拉high，则hemac->bus_mode配置为1，当该GPIO拉low，则hemac->bus_mode配置为2
