Bootlogo使用说明

Version 1.3

1. 概述

本文档主要介绍910Q&920G Bootlogo的使用。

目前910Q&920G都使用MISC分区，MISC分区使用的是开源的littlefs文件系统，此文件系统支持读写，比较容易跨平台移植，rtk、uboot和linux中都有支持，并且读取速度非常快，支持掉电保护以及有不错的写均衡机制，对于使用者来说也更加方便对屏参进行修改。

uboot需要打开CONFIG_FS_LITTLEFS=y，同时misc分区类型也需要改为lfs；SDK uboot默认为CONFIG_FS_FIRMWAREFS=y，misc默认分区类型为fwfs，config.ini为只读模式。

project\image\configs\m6\spinand.squashfs.partition.config
misc$(RESOUCE) = $(OUTPUTDIR)/misc
misc$(PATSIZE) = 0x60000
misc$(FSTYPE) = fwfs//lfs
misc$(MOUNTTG) = /misc
misc$(OPTIONS) = rw
misc$(MOUNTPT) = /dev/mtd9
misc$(MTDPART) = $(misc$(PATSIZE))(MISC)

2. 使用说明

2.1. 基础配置

默认情况下MISC分区下的bootlogo.jpg和config.ini可能是不可见的（upgrade.jpg类同），需要打开以下配置。

2.1.1. Uboot

在boot\configs下找到使用的config文件打开如下config:

CONFIG_FS_FIRMWAREFS=y
CONFIG_SSTAR_INI_PARSER=y

2.1.2. Kernel

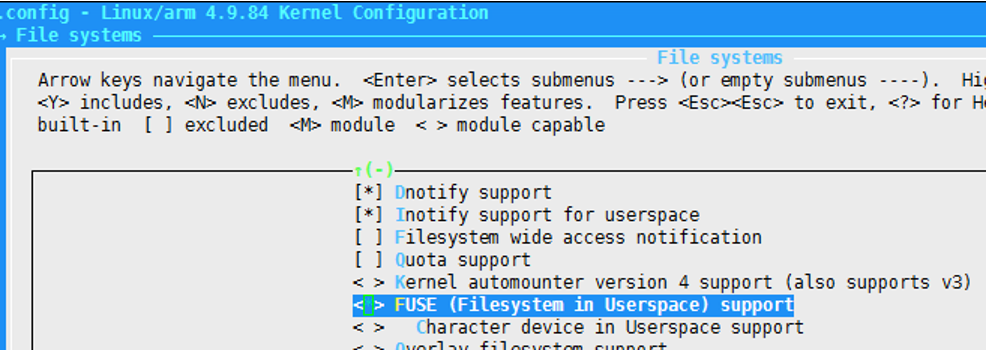

通过make menuconfig打开FUSE。

以上设置完成并升级后可以看到board misc路径下有如下文件：

config.ini实际对应代码里面project\board\ini\misc\config.ini，所有对LOGO显示的配置都集中在INI的"LOGO"的section中：

[LOGO]
m_eDeviceType = 1; #0 None, 1 LCD, 2 HDMI, 3 VGA
m_sParaTarget = ST7710S
m_wDispWidth = 0
m_wDispHeight = 0
m_wDispFps = 0
m_sLogoFile0 = sigmastar1024_600.jpg
m_sLogoFile1 = upgrade.jpg

m_eDeviceType：表示需要显示LOGO的设备类型。

m_sParaTarget：显示的屏参section索引，只有LOGO设备类型为LCD时才会生效。

m_wDispWidth，m_wDispHeight，m_wDispFps：当显示设备为非LCD类型时，这些参数才有意义，表示的是HDMI/VGA输出的timming。

m_sLogoFile0，m_sLogoFile1：LOGO的id所对应的jpeg文件。

INI文件修改完成后重启生效。

2.1.3. project

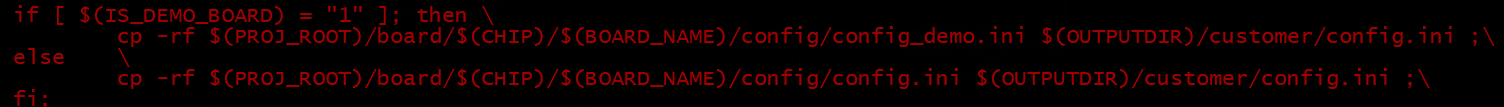

  1. 注意config.ini的打包配置，删除misc目录外其他目录的config.ini打包

    如project/image/configs/m6/customer.mk中

  2. 检查project/image/configs/m6/misc.mk中config.ini的路径是否为project\board\ini\misc\config.ini，不一致请修改为cp -rf $(PROJ_ROOT)/board/ini/misc/config.ini $(misc$(RESOUCE))/config.ini ;\

  3. 添加bootlogo cmd到boot env

    @echo setenv bootcmd \' $(if $(findstring misc,$(IMAGE_LIST)),bootlogo 0 0 0 0\;) $(kernel$(BOOTCMD)) $(rootfs$(BOOTCMD)) bootm $(KERNELBOOTADDR)\;$(kernel$(BOOTREC)) $(rootfs$(BOOTREC)) bootm $(KERNELBOOTADDR) >> $(SCRIPTDIR)/set_config

2.2. HDMI输出配置

2.2.1. Uboot

打开如下config：

CONFIG_CMD_BOOTLOGO
CONFIG_SSTAR_DISP
CONFIG_SSTAR_DISP_HDMITX_VGA
CONFIG_SSTAR_HDMITX
CONFIG_SSTAR_JPD

并需要关掉CONFIG_SSTAR_PNL。

2.2.2. config.ini

参考如下：

[LOGO]
m_eDeviceType = 2; #0 None, 1 LCD, 2 HDMI, 3 VGA 4 CVBS
m_sParaTarget = DACOUT_1080P_60
m_wDispWidth = 1920
m_wDispHeight = 1080
m_wDispFps = 60
m_sLogoFile0 = sigmastar1024_600.jpg
m_sLogoFile1 = upgrade.jpg

以上修改需要更新uboot和重启，完成后可以开机进uboot下通过如下cmd测试是否可以正常显示：

bootlogo [logo index] [aspect ratio] [x] [y]

此命令会带四个参数：

logo index: LOGO中打包的JPEG的数字索引。

aspect ratio:显示logo的aspect

ratio，0表示zoom，全屏显示，1表示center，居中显示，2表示user，用户设定起始点，点对点显示。

x,y:若aspect ratio为user，x、y表示图片显示的起始点。

举例：

SigmaStar # bootlogo 0 0 0 0

2.3. VGA输出配置

  1. Uboot menuconfig同HDMI配置。

  2. config.ini需要修改为VGA type，例如

    [LOGO]
m_eDeviceType = 3; #0 None, 1 LCD, 2 HDMI, 3 VGA
m_sParaTarget = DACOUT_1080P_60
m_wDispWidth = 1280
m_wDispHeight = 800
m_wDispFps = 60
m_sLogoFile0 = sigmastar1024_600.jpg
m_sLogoFile1 = upgrade.jpg

2.4. PNL输出配置

  1. Uboot

    打开如下config：

    CONFIG_CMD_BOOTLOGO
CONFIG_MS_GPIO
CONFIG_SSTAR_DISP
CONFIG_SSTAR_PNL
CONFIG_SSTAR_JPD

  2. config.ini需要修改m_eDeviceType为LCD, m_sParaTarget记得需要设置为对应的屏参，可参考config.ini的m_pnlList。

2.5. CVBS输出配置

  1. Uboot menuconfig同HDMI配置。

  2. config.ini需要修改为CVBS type，例如

    [LOGO]
m_eDeviceType = 4; #0 None, 1 LCD, 2 HDMI, 3 VGA 4 CVBS
m_sParaTarget = DACOUT_1080P_60
m_wDispWidth = 720
m_wDispHeight = 480
m_wDispFps = 30
m_sLogoFile0 = sigmastar720_480.jpg
m_sLogoFile1 = upgrade.jpg

目录misc中的图片尺寸也要跟上面设定尺寸一致。

2.6. HDMI/VGA+CVBS同时输出配置

  1. Uboot menuconfig同HDMI配置。

  2. config.ini中增加LOGO1的配置参数

    LOGO/LOGO1可以任意定义显示HDMI/VGA,还是CVBS [LOGO]。

    m_eDeviceType = 4; #0 None, 1 LCD, 2 HDMI, 3 VGA
m_sParaTarget = DACOUT_1080P_60
m_wDevId = 0
m_wDispWidth = 720
m_wDispHeight = 576
m_wDispFps = 25
m_sLogoFile0 = sigmastar720_576.jpg
m_sLogoFile1 = upgrade.jpg

[LOGO1]
m_eDeviceType = 3; #0 None, 1 LCD, 2 HDMI, 3 VGA
m_sParaTarget = DACOUT_1080P_60
m_wDevId = 1
m_wDispWidth = 1920
m_wDispHeight = 1080
m_wDispFps = 60
m_sLogoFile0 = sigmastar1024_600.jpg
m_sLogoFile1 = upgrade.jpg

bootcmd需要增加bootlogo cmd参数 [section_name]用来区分两个LOGO：

bootlogo [logo_id] [aspect ratio '0: zoom' '1: center' '2: usr'] [x] [y] [section_name]

如：

bootcmd=bootlogo 0 0 0 0 LOGO;bootlogo 0 0 0 0 LOGO1;

可自行在image\configs\m6\script_nand.mk中修改自动增加LOGO1的bootcmd。

@echo setenv bootcmd \' $(if $(findstring misc,$(IMAGE_LIST)),bootlogo 0 0 0 0 LOGO\;) $(if $(findstring misc,$(IMAGE_LIST)),bootlogo 0 0 0 0 LOGO1\;) $(kernel$(BOOTCMD)) $(rootfs$(BOOTCMD)) bootm $(KERNELBOOTADDR)\;$(kernel$(BOOTREC)) $(rootfs$(BOOTREC)) bootm $(KERNELBOOTADDR) >> $(SCRIPTDIR)/set_config

2.7. 升级UI显示

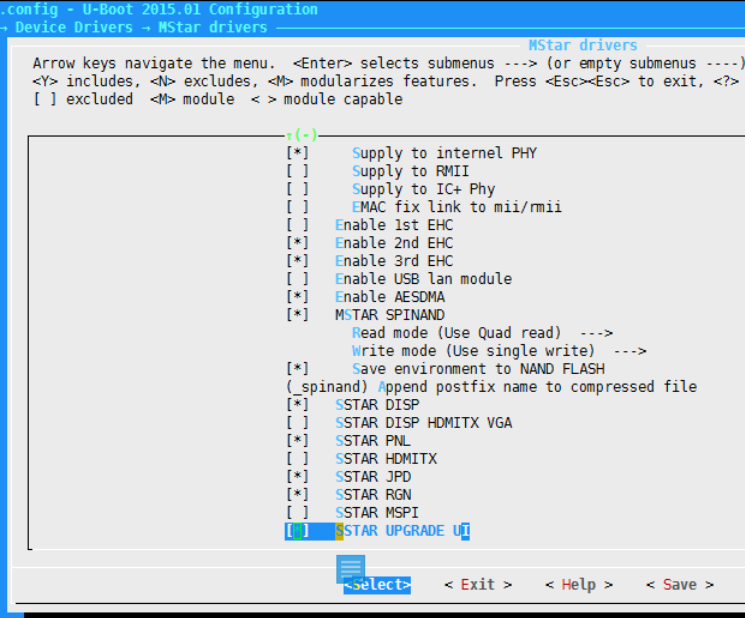

在uboot中需要打开 SSTAR UPGRADE UI，此命令依赖于SSTAR RGN 、SSTAR DISP。

也可通过bootlogo cmd测试。

Uboot修改后请重新编译后手动Release更新后的u-boot_spinand.xz.img.bin到project\board\m6\boot\spinand\uboot\对应板子的路径下,再到project下重新make image打包烧录。

注意：SSR920G对应016A，SSR910Q对应017A。
