IPCM UART使用参考

Version 1.0

1. 概述¶

本文主要介绍IPCM UART以及其使用，包括简单的原理以及多路串口的配置说明，方便配合用户端使用多路串口。

2. 关键词¶

UART ttyS0 ttyS1 ttyS2 ttyS3 ttyS4

3. HW 原理图介绍¶

3.1. 公版电路图说明¶

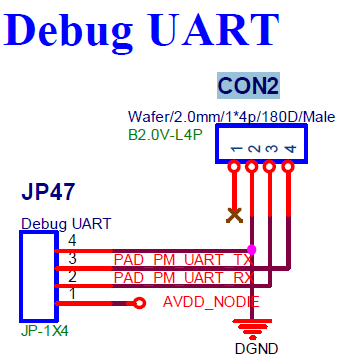

关于UART的电路图做简单的说明， BGA package EVB board，对应chip来说我们是有一路UART port : CON2 for debug UART

如下图：

3.2. EVB uart pad介绍¶

在内部有一路debug uart，公版电路图上显示pad，对应EVB的board有一路pad，对应CON2。Debug UART 仅供系统 logging 与 debug 使用。

每一个具体的board上对应的接口都可以配置具体的uart(可以通过缓存器将所有的uart都通过一个pad 来测试，可以通过敲缓存器实现测试)。

4. IPCM UART SW配置方法¶

IPCM 的uart与具体的pad配置流程如下：

首先在linux-4.9\arch\arm\boot\dts\infinity6e.dtsi

aliases {
    console = &uart0;
    serial0 = &uart0;
    serial1 = &uart1;
    serial2 = &fuart;
    serial3 = &uart2;
    serial4 = &uart3;
};
Console(用于定义使用的终端为uart0，serial0为终端设备)
…….
    uart0: uart@1F221000 {
        compatible = "sstar,uart";
        reg = <0x1F221000 0x100>;
        interrupts= <GIC_SPI INT_IRQ_UART_0 IRQ_TYPE_LEVEL_HIGH>;
        status = "ok";
        clocks = <&CLK_uart0>;
    };

    uart1: uart1@1F221200 {
        compatible = "sstar,uart";
        reg = <0x1F221200 0x100>;
        interrupts= <GIC_SPI INT_IRQ_UART_1 IRQ_TYPE_LEVEL_HIGH>;
        clocks = <&CLK_uart1>;
        status = "ok";
    };

    fuart: fuart@1F220400 {
        compatible = "sstar,uart";
        reg = <0x1F220400 0x100>, <0x1F220600 0x100>;
        interrupts = <GIC_SPI INT_IRQ_FUART IRQ_TYPE_LEVEL_HIGH>, <GIC_SPI INT_IRQ_URDMA IRQ_TYPE_LEVEL_HIGH>;
        clocks = <&CLK_fuart>;
        sctp_enable = <0>;//rts cts enable is 1
        dma = <1>;
        status = "ok";
    };

    uart2: uart2@1F221400 {
        compatible = "sstar,uart";
        reg = <0x1F221400 0x100>;
        interrupts= <GIC_SPI INT_IRQ_UART_2 IRQ_TYPE_LEVEL_HIGH>;
        clocks = <&CLK_uart2>;
        status = "ok";
    };

    uart3: uart3@1F221600 {
        compatible = "sstar,uart";
        reg = <0x1F221600 0x100>;
        interrupts= <GIC_SPI INT_IRQ_UART_3 IRQ_TYPE_LEVEL_HIGH>;
        clocks = <&CLK_uart3>;
        status = "ok";
    };

该文件是linux系统的设备树配置文件，该档中的uart0对应在系统中通过命令查看到的ttyS0。

如下：

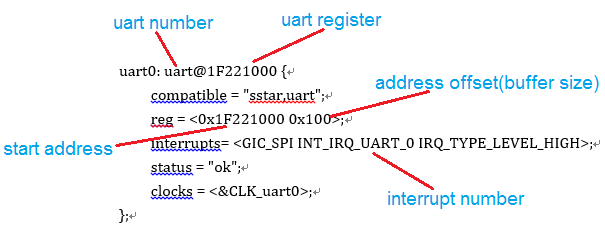

对应配置文件说明如下：

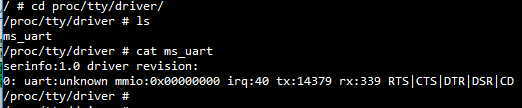

在板子中查看uart设备相关信息可直接cat ms_uart文件，如下：

也可以通过命令行查看如下：

5. 测试UART¶

在网上dump一个开源的测试程序，点击获取参考程序。

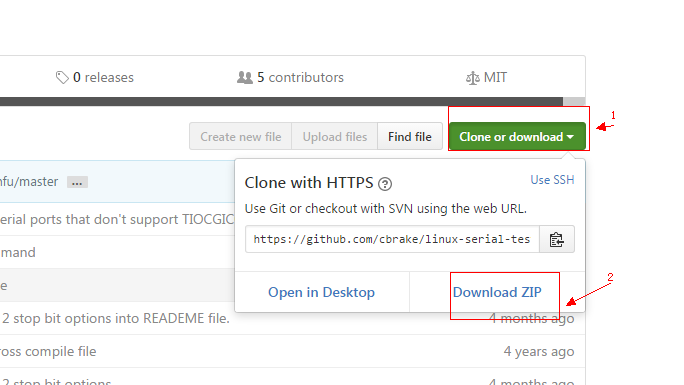

按照如下方式下载即可：

下载后的文件如下linux-serial-test.c
编译下载的.c文件

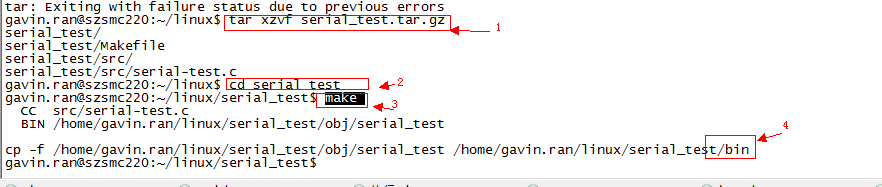

使用serial_test.tar.gz，里面包含makefile以及serial_test.c档，然后操作如下步骤：
```
tar xzvf serial_test.tar.gz
cd serial_test
make
```
然后去bin目录下取可执行文件serial_test。

具体操作如下：
EVB上对应的JP-Connection都可以配置具体的uart，具体如下：

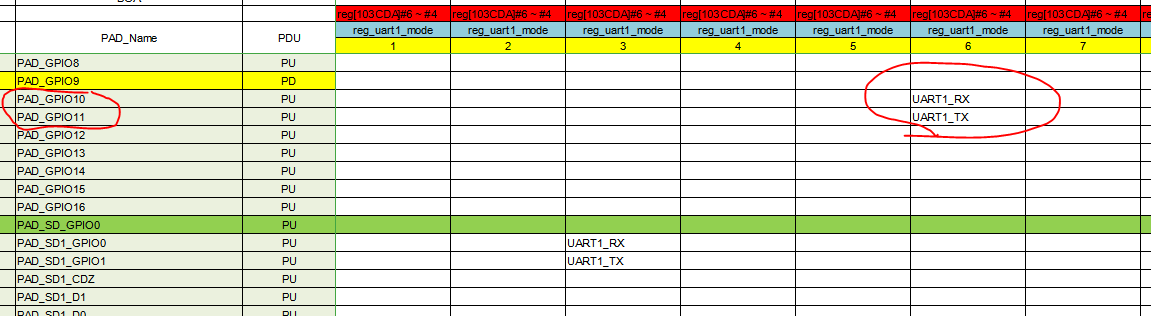

uart选取pad方式：

以uart1举例：

Uart1有7种mode

选择mode6时，uart1会从PAD_GPIO10 PAD_GPIO11出；

查原理图有：

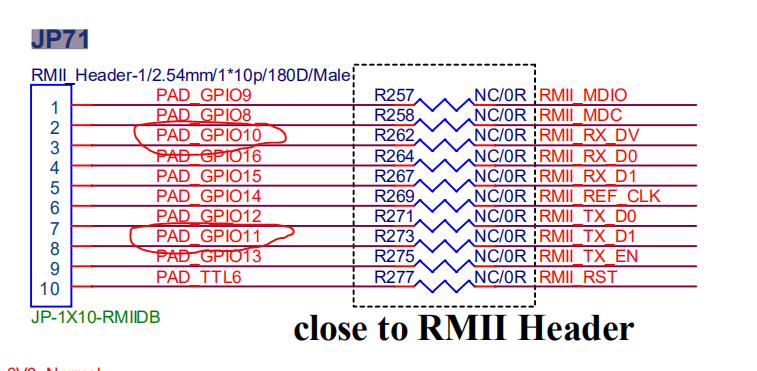

对应到板子的jp71：如下图所示

对应pc端的连接
将服务器mount的一个目录mount到板子上，如下目录mount到board上：
```
/home/user/serial_test
```
用在board上执行：mount -t nfs -o nolock 172.21.28.81:/home/user/system/vendor

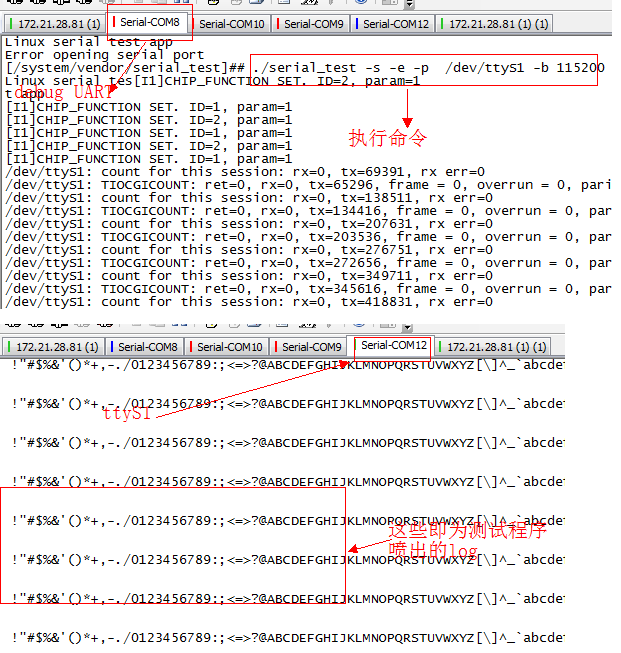

然后进入：cd /system/vendor/serial_test 测试。
