开发环境搭建

Version 1.0

1. 硬件连接¶

电源: DC 12V,

调试串口: TTL电平，特率115200

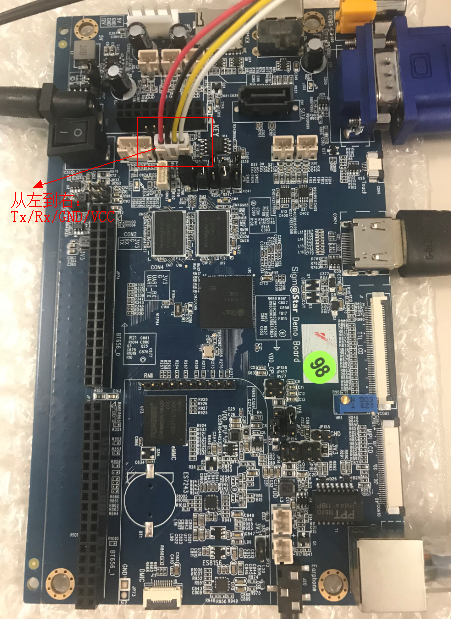

图1-1 SSC016主板示意图

2. 准备编译环境¶

通常我们会以交叉编译的方式进行开发和调试，即“宿主机+目标机”的形式。而宿主机和目标机的连接我们一般采用串口连接或网络连接，如下图所示：

图2-1 交叉编译连接方式

注：我们提供的debug tool作用为读寄存器和烧写Mboot。

2.1. 安装Linux服务器¶

建议使用Ubuntu 16.04。

2.2. 安装交叉编译工具¶

boot、kernel、project统一使用一个交叉编译工具。

Glibc：arm-linux-gnueabihf-sigmastar-9.1.0-

Uclibc：arm-sigmastar-linux-uclibcgnueabihf-9.1.0-

3. 编译¶

本系列支持nor flash和spi nand flash两种启动方式，因此在SDK中编译有所区分，通过不同的配置文件来实现，SDK中包含了最新的boot和kernel的image，脚本打包成可烧录image。

3.1. 编译boot¶

910/920 config共用，以glibc为例。

SPI-NOR package

# declare -x ARCH="arm"
# declare -x CROSS_COMPILE="arm-linux-gnueabihf-sigmastar-9.1.0-"
# cd boot
# make mercury6_defconfig;
# make clean;
# make

SPI- NAND package

# declare -x ARCH="arm"
# declare -x CROSS_COMPILE="arm-linux-gnueabihf-sigmastar-9.1.0-"
# cd boot
# make mercury6_spinand_defconfig;
# make clean;
# make

Get image

# cp u-boot.xz.img.bin ${ your_release_path }   // 选择spi-nor时
# cp u-boot_spinand.xz.img.bin ${ your_release_path }// 选择spi-spinand时

3.2. 编译kernel¶

SPI-NOR Kernel (ASIC)

CHIP Kernel make config DTS

910Q mercury6_ssc017_s01a_defconfig mercury6-ssc017-s01a-padmux.dtsi

920Q mercury6_ssc016_s01a_demo_defconfig mercury6-ssc016-s01a-demo-padmux.dtsi

SPI-NAND Kernel (ASIC)

CHIP	Kernel make config	DTS
910Q	mercury6_ssc017_s01a_spinand_defconfig	mercury6-ssc017-s01a-padmux.dtsi
920Q	mercury6_ssc016_s01a_demo_spinand_defconfig	mercury6-ssc016-s01a-demo-padmux.dtsi

注：请参考表格和芯片版本做对应的编译。

# declare -x ARCH="arm"
# declare -x CROSS_COMPILE="$compiler"
(exp: glibc “arm-linux-gnueabihf-”)
# cd kernel
# make xxx_kernel_make_config
(exp: make mercury6_ssc017_s01a_defconfig)
# make clean;
# make -j8

Get image

# cp arch/arm/boot/uImage.xz ${ your_release_path }

3.3. 编译SDK(ALKAID)¶

SPI-NOR flash package

CHIP	Glibc	Uclibc
910Q	xvr_m6_nor.glibc-9.1.0-squashfs.017a.256.qfn128_defconfig	xvr_m6_nor.uclibc-9.1.0-squashfs.017a.256.qfn128_defconfig
920Q	xvr_m6_nor.glibc-9.1.0-squashfs.016a.512x512.bga2.demo_defconfig	xvr_m6_nor.uclibc-9.1.0-squashfs.016a.512x512.bga2.demo_defconfig

SPI-NAND flash package

CHIP	Glibc	Uclibc
910Q	xvr_m6_spinand.glibc-9.1.0-squashfs.017a.256.qfn128_defconfig	xvr_m6_spinand.uclibc-9.1.0-squashfs.017a.256.qfn128_defconfig
920Q	xvr_m6_spinand.glibc-9.1.0-squashfs.016a.512x512.bga2.demo_defconfig	xvr_m6_spinand.uclibc-9.1.0-squashfs.016a.512x512.bga2.demo_defconfig

注：请参考表格和芯片版本做对应的编译。

# cd $/{Alkaid}/project
# . /setup_config.sh xxx_alkaid_build_config
(exp: ./setup_config.sh xvr_m6_spinand.glibc-9.1.0-squashfs.016a.512x512.bga2.demo_defconfig)
# make image

Get image

# cd ${Alkaid}/project/image/output/images

4. 烧写¶

4.1. 用uboot烧录程序¶

Run tftp (FTP server) on PC

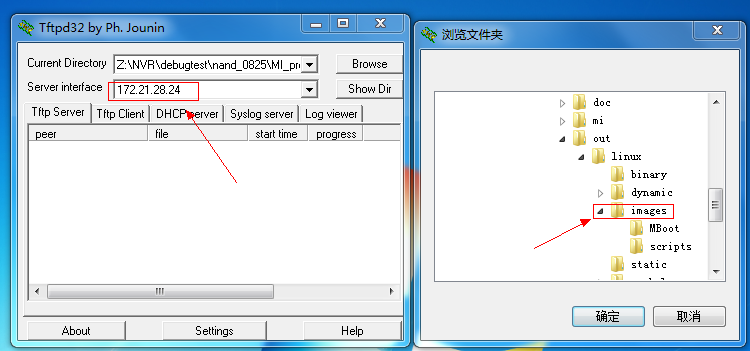

1. 使用tftp工具指向image path：SDK\project\image\output\images\，并选择正确的网卡。
2. 连接板子的网口到PC端，连接debug串口工具到PC端，并检查连接的正确性。
Run tftp (FTP Client) on EVB

板子开机，长按回车，进入bootloader command line. sigmastar 的boot loader。
- 首次烧录请设置IP：(除非ip设置变更或者更换flash)
```
# set -f gatewayip 192.168.1.1
# set -f ipaddr 192.168.1.127           (设定FTP Client (EVB板子)使用的IP)
# set -f netmask 255.255.255.0
# set -f serverip 192.168.1.100         (设定FTP server (PC) 的IP)
# saveenv
# estart                                (第一次设定ip后要先使网络通)
```
  注：
  1. 为了保证烧录顺利，请保证PC和开发板处于同一网段。
  2. 请采用静态方式固定分配ip。防止烧录时ip地址跳变。
  3. 您也可以使用独立网卡使PC端直连开发板，固定该网卡的内网ip地址，并按上述方法设定开发板。
- 在UBOOT console下执行以下指令即可自动透过ethernet烧录。
```
# estar (OR: estar auto_update.txt)
```

4.2. 用ISP Tool烧录uboot¶

本方式适用于空机烧录，或者uboot已经损坏导致无法通过uboot升级的场合。

4.2.1. SPI-NOR-Flash¶

默认分区

No	range	size
IPL	0x00000000-0x00010000	64KB
IPL_CUST	0x00010000-0x00020000	64KB
MXPT	0x00020000-0x00030000	64KB
UBOOT	0x00030000-0x0004F000	124KB
UBOOT_ENV	0x0004F000-0x00050000	4KB
BOOT	0x00000000-0x00050000	320KB
KERNEL	0x00050000-0x00250000	2048KB
ROOTFS	0x00250000-0x00650000	4096KB
NVRSERVICE	0x00650000-0x00950000	3072KB
CUSTOMER	0x00950000-0x01000000	6848KB

ISP工具烧录

	offset	Binary放置目录
IPL.bin	0x00000	project\image\output\images\boot\IPL.bin
IPL_CUST.bin	0x10000	project\image\output\images\boot\IPL_CUST.bin
MXP_SF.bin	0x20000	project\image\output\images\boot\MXP_SF.bin
u-boot.xz.img.bin	0x30000	project\image\output\images\boot\u-boot.xz.img.bin

烧录步骤
1. 执行ISP tool。并且关闭UART terminal，否则无法正常Connect。

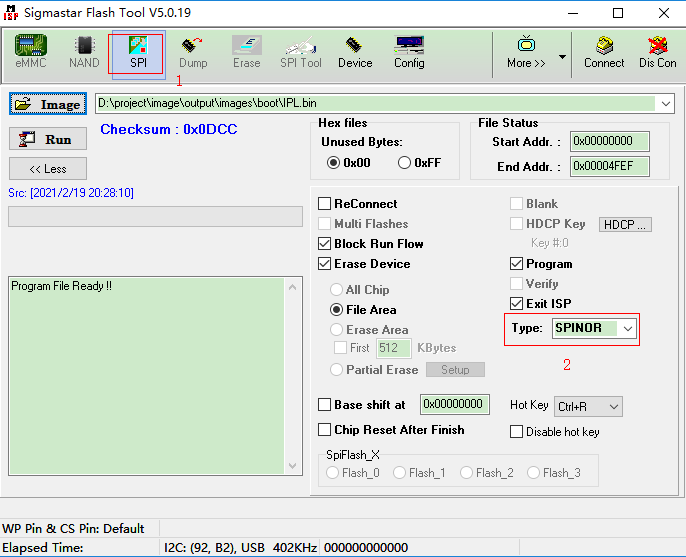

2. 选择SPI tab，并且选择类型为SPINOR。

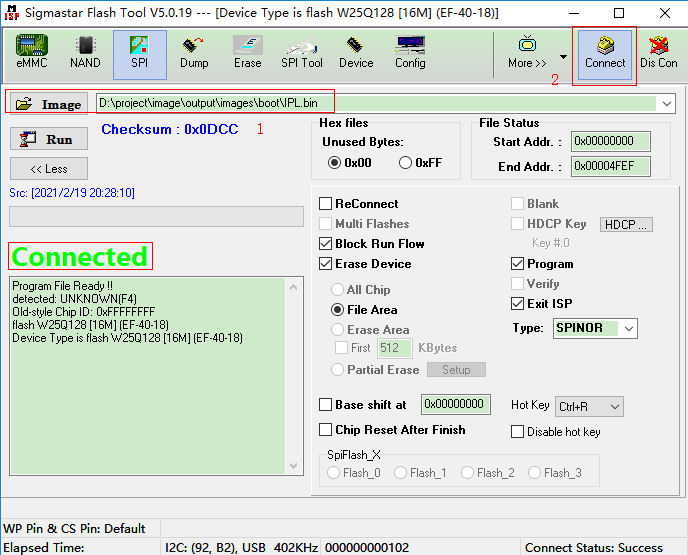

3. 加载烧录文件IPL.bin，并点击Connect。
4. 设置烧录偏移地址0x0000，并点击Run。

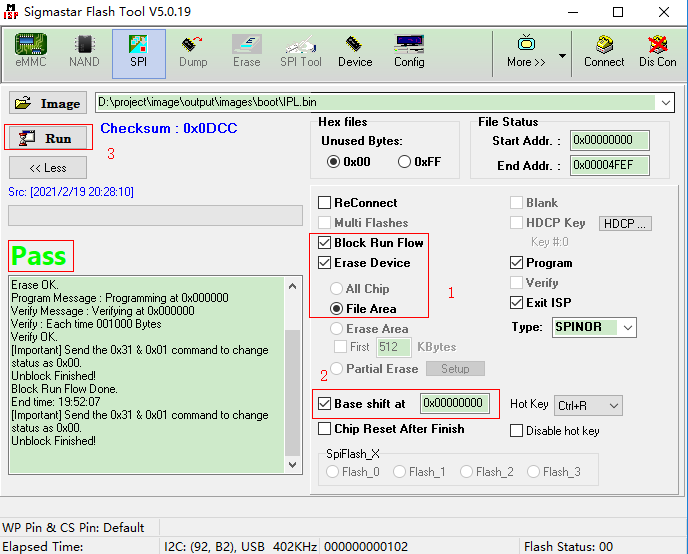

  注：Erase Device下面要勾选file area；如果选All Chip，会把整片flash数据擦除。

  图4-4

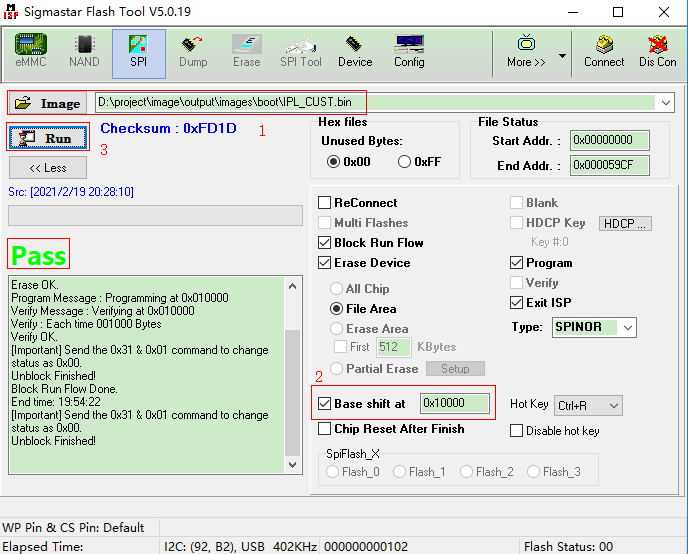

5. 加载 image IPL_CUST.bin，设置Base shift at 0x10000，点击Run。

  注:可能随着版本变化，Base shift的地址以ISP工具烧录表中数据为准。
6. 加载image MXP_SF.bin, 设置Base shift at 0x20000，点击Run。

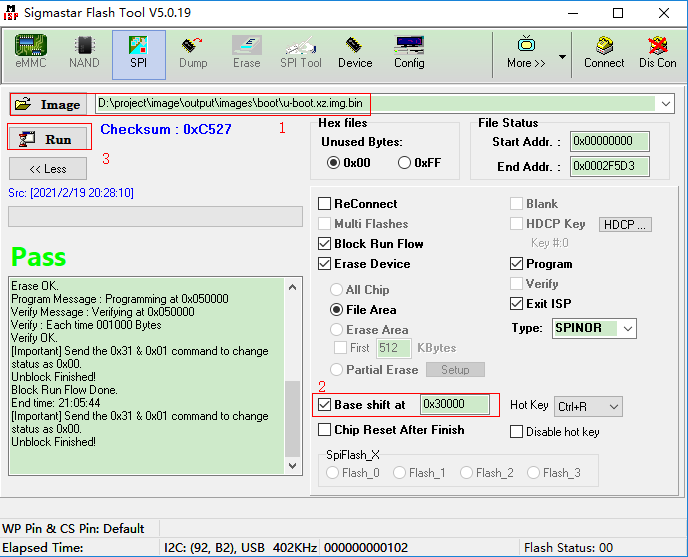

7. 加载image u-boot.xz.img.bin , 设置Base shift at 0x30000，点击Run。
8. 重启EVB板子，关闭工具。

4.2.2. SPI-NAND Flash¶

默认分区

No	range	size
CIS	0x00000000-0x0020000	128KB
IPL0	0x00140000-0x00200000	768KB
IPL_CUST0	0x00200000-0x00260000	384KB
IPL_CUST1	0x00260000-0x002c0000	384KB
UBOOT0	0x002c0000-0x00320000	384KB
UBOOT1	0x00320000-0x00380000	384KB
ENV	0x00380000-0x003c0000	256KB
KERNEL	0x003c0000-0x008c0000	5120KB
RECOVERY	0x008c0000-0x00dc0000	5120KB
rootfs	0x00dc0000-0x013c0000	6144KB
UBI	0x013c0000-0x008000000	110848KB

ISP（或flash）工具烧录

Images

	Offset	Image所在目录
GCIS.bin	0x000000	project\image\output\images\boot\GCIS.bin
IPL.bin	0x140000	project\image\output\images\boot\IPL.bin
IPL_CUST.bin	0x200000	project\image\output\images\boot\IPL_CUST.bin
u-boot_spinand.xz.img.bin	0x2C0000	project\image\output\images\boot\u-boot_spinand.xz.img.bin

烧录步骤
1. 执行ISP tool。并且关闭UART terminal，否则可能无法正常Connect。

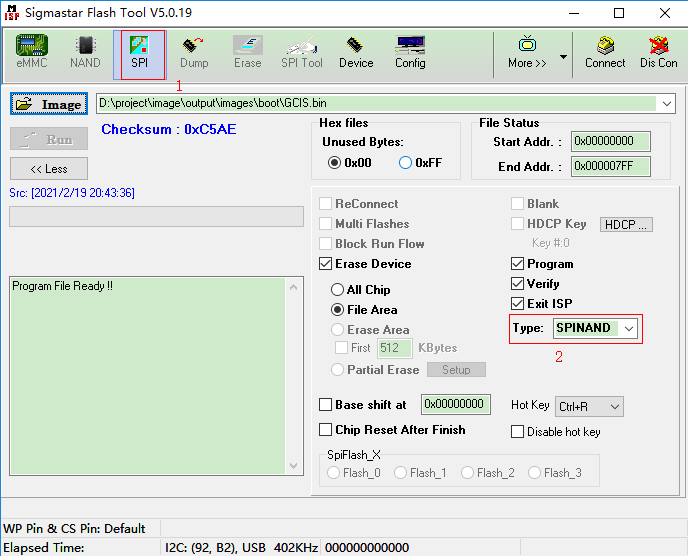

2. 选择SPI tab，并且选择类型为SPINAND。

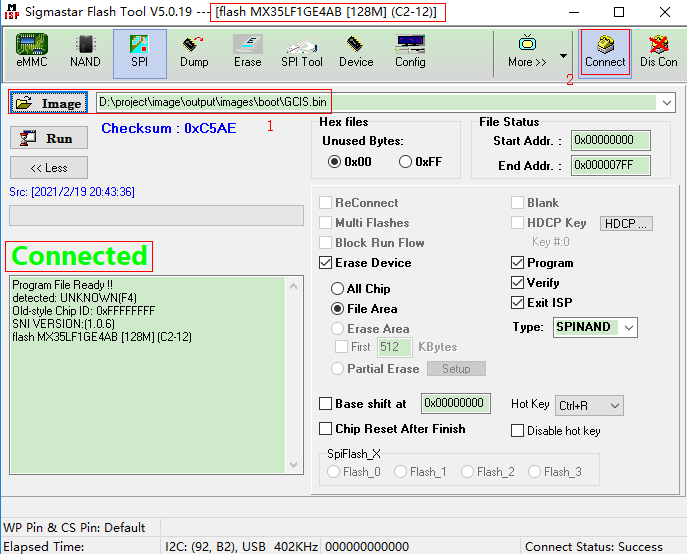

3. 加载烧录文件GCIS.bin,并点击Connect，成功会出现Connected，并且工具上会显示出当前的flash型号。

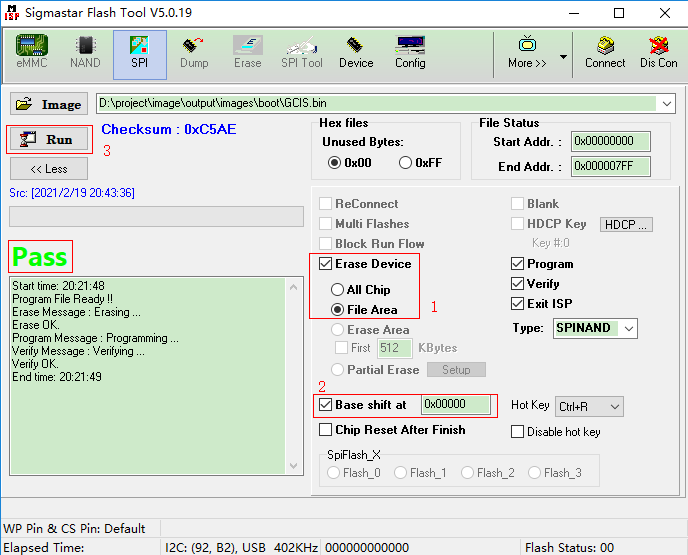

4. 设置烧录偏移地址0x0000,点击Run；烧录成功出现PASS，否则为FAIL。

  注：勾选erase all chip就代表把整片擦除，可根据需要选择是否勾上。

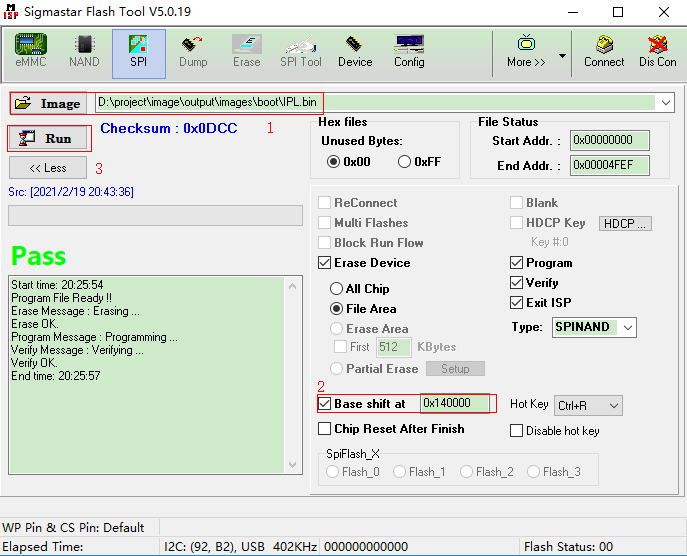

5. 加载 image IPL.bin, 设置Base shift at 0x140000,点击Run。

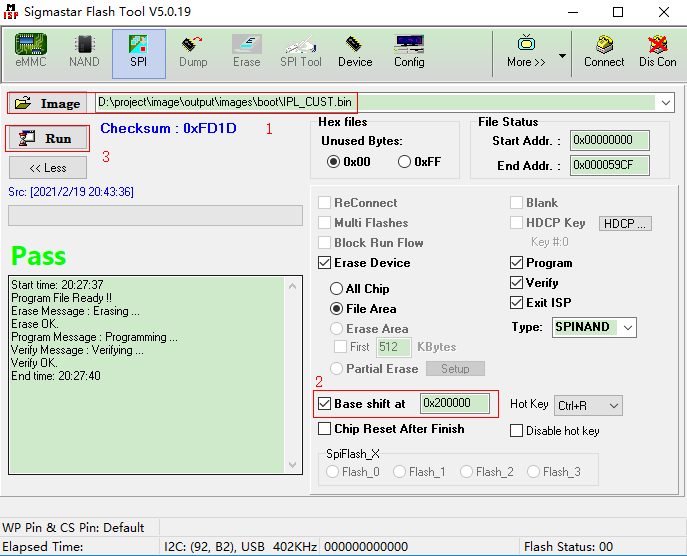

6. 加载image IPL_CUST.bin, 设置Base shift at 0x200000,点击Run。

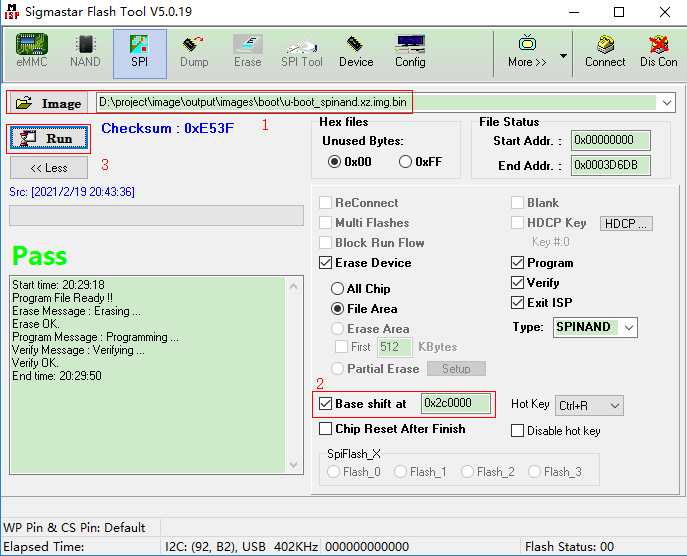

7. 加载image u-boot_spinand.xz.img.bin , 设置Base shift at 0x2C0000,点击Run。
8. 重启EVB板子，关闭工具。
