SigmaStar Camera PROC调试信息说明

1. 概述¶

1.1. 简介¶

说明

使用Linux下的porc文件系统，可以打印出各个模块当前的运行状态，便于调试及分析问题。每个模块都自己特定的路径，部分模块有额外的echo命令。
路径
```
/proc/mi_modules
```

1.2. 文件清单¶

表1-1

模块名称	说明
SYS	SYS模块的信息
AI	音频输入的信息
AO	音频输出的信息
VIF	视频输入的信息
VPE	视频处理引擎的信息
VENC	编码视频的信息
DIVP	去隔行/图像引擎的信息
VDISP	虚拟显示模块的信息
DISP	显示模块的信息
HDMI	HDMI的信息
FB	Graphic图形层的信息
GFX	图像引擎的信息
REGION	OSD的信息
VDEC	解码视频的信息

2. SYS¶

2.1. common¶

2.1.1. dump_mmap¶

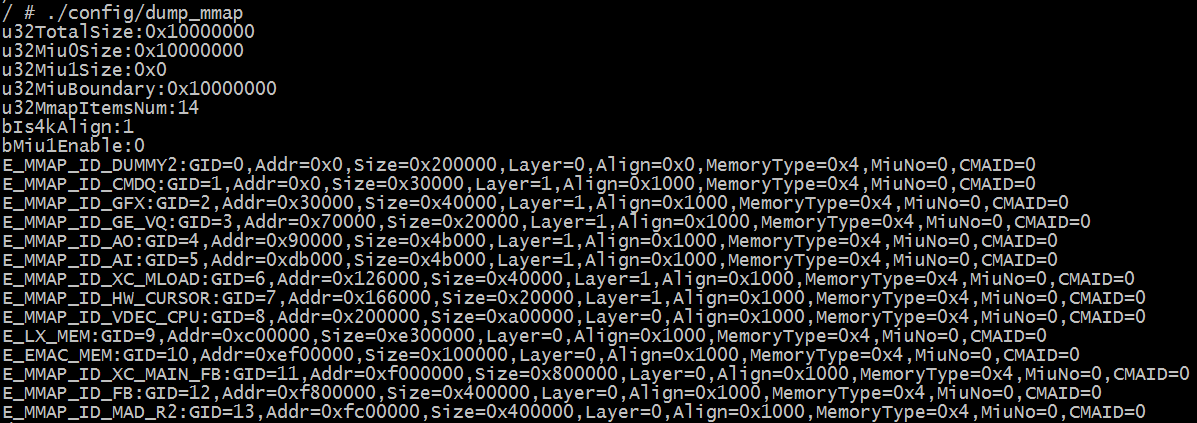

调试信息
```
# ./config/dump_mmap
```
图2-1
调试信息分析

Common下的内容存放的是配置API，之所以会有配置API，有两个目的：
1. 把iniparser放在用户态做，iniparser的任何开销不带入内核。
2. 方便调试时确认配置文件的实际内容，因为在parser时打印的内容可能会与实际设置的内容有偏差
为了达到上面两个目的，导出了一些文件。

如下是导入config的配置文件：

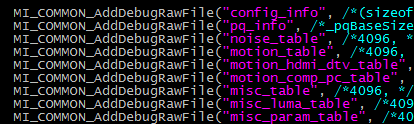

图2-2

Systeminfo.c里面parse好的struct写入config_info里面。

Pqloader.c里面parse好的struct写入pq_info和*_table里面，这里的table跟MISDK里面的那一份不一样的一点是这里的table是连续的内存摆放，MISDK是一个间接数组指向一列一维数组。

如下是导入mmap的配置文件：

图2-3

Mmapinfo.c里面parse好的struct写入mmap_info和memory_info，因为这里比较简单，所以从mmap_info和memory_info读出来是格式化好的可读信息。

2.1.2. dump_config¶

调试信息

# ./config/dump_config

panel size:24

DBC Value=

55,30,10

254,66,0

72,80,72

start dump [motion_table](6, 8)

{0xe8,0xcd,0xab,0x89,0x67,0x45,0x23,0x00,}

{0xd8,0xbc,0x9a,0x78,0x56,0x34,0x12,0x00,}

{0xc8,0xab,0x89,0x67,0x45,0x23,0x01,0x00,}

{0xb8,0x9a,0x78,0x56,0x34,0x12,0x00,0x00,}

{0xa8,0x89,0x67,0x45,0x23,0x01,0x00,0x00,}

{0x98,0x78,0x56,0x34,0x12,0x00,0x00,0x00,}

end dump

start dump [motion_hdmi_dtv_table](4, 8)

{0x68,0x45,0x23,0x01,0x00,0x00,0x00,0x00,}

{0xa8,0x89,0x67,0x45,0x23,0x01,0x00,0x00,}

{0xc8,0xab,0x89,0x67,0x45,0x23,0x01,0x00,}

{0xe8,0xcd,0xab,0x89,0x67,0x45,0x23,0x00,}

end dump

start dump [motion_comp_pc_table](4, 8)

{0x68,0x45,0x23,0x01,0x00,0x00,0x00,0x00,}

{0x98,0x78,0x56,0x34,0x12,0x01,0x00,0x00,}

{0xa8,0x89,0x67,0x45,0x23,0x12,0x01,0x00,}

{0xb8,0x9a,0x78,0x56,0x34,0x12,0x01,0x00,}

end dump

start dump [misc_param_table](4, 4)

{0x02,0xff,0x00,0x00,}

{0x02,0xff,0x01,0x66,}

{0x03,0x88,0x01,0x66,}

{0x03,0xaa,0x01,0x66,}

end dump

start dump [misc_luma_table](8, 2)

{0x33,0x08,}

{0x33,0x07,}

{0x22,0x06,}

{0x22,0x05,}

{0x11,0x04,}

{0x11,0x03,}

{0x00,0x02,}

{0x00,0x01,}

end dump

start dump [noise_table](6, 8)

{0x67,0x45,0x34,0x23,0x12,0x01,0x00,0x00,}

{0xab,0x89,0x67,0x45,0x23,0x12,0x01,0x00,}

{0xbc,0x9a,0x78,0x56,0x34,0x23,0x01,0x00,}

{0xde,0xbc,0x9a,0x78,0x56,0x34,0x12,0x00,}

{0xef,0xcd,0xab,0x89,0x67,0x45,0x23,0x00,}

{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,}

end dump

start dump [misc_table](6, 15)

{0x00,0x00,0x00,0x00,0x00,0x02,0x00,0x00,0x02,0x00,0xc0,0x9f,0x00,0x01,0x66,}

{0x10,0x01,0xc1,0xc1,0xc1,0x04,0x09,0x1f,0x03,0x88,0xc0,0x9f,0x00,0x01,0x66,}

{0x21,0x02,0xc2,0xc2,0xc2,0x08,0x09,0x1f,0x03,0x99,0x00,0x00,0x00,0x01,0x88,}

{0x31,0x04,0xc2,0xc2,0xc2,0x0a,0x09,0x1f,0x03,0xaa,0x00,0x00,0x00,0x01,0xaa,}

{0x41,0x06,0xc3,0xc3,0xc3,0x10,0x19,0x1f,0x03,0xbb,0x00,0x00,0x14,0x01,0xbb,}

{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,}

end dump

调试信息分析

./config/dump_config得到的是/proc/mi_modules/common/里各文件的信息，含panel size、DBC Value、motion_table、motion_hdmi_dtv_table、motion_comp_pc_table、misc_param_table、misc_luma_table、noise_table、misc_table等。

2.2. mi_log_info¶

2.2.1. cat¶

调试信息

# cat /proc/mi_modules/mi_log_info

---------------- Log Path ------------------------

log path:

---------------- Store Path ----------------------

store path: /mnt

---------------- Module Log Level ----------------

Log module Level

--------------------------

mi_ive 2(WRN)

mi_vdf 2(WRN)

mi_venc 2(WRN)

mi_rgn 2(WRN)

mi_ai 2(WRN)

mi_ao 2(WRN)

mi_vif 2(WRN)

mi_vpe 2(WRN)

mi_vdec 2(WRN)

mi_sys 2(WRN)

mi_fb 2(WRN)

mi_hdmi 2(WRN)

mi_divp 2(WRN)

mi_gfx 2(WRN)

mi_vdisp 2(WRN)

mi_disp 2(WRN)

mi_os 2(WRN)

mi_iae 2(WRN)

mi_md 2(WRN)

mi_od 2(WRN)

mi_shadow 2(WRN)

调试信息分析

示意了默认的log path 或store path，同时示意了各module的debug_level的值。
参数分析

表2-1

参数描述

mi_log_info log path 暂时无效果

store path 暂时无效果

Log module 各个模块的名称

Level 打印等级

2.2.2. echo¶

表2-2

功能	修改模块debug_level
命令	echo [ModID]=[Level] > /proc/mi_modules/mi_log_info
	[ModID] 模块的名字 mi_ive mi_vdf mi_venc mi_rgn mi_ai mi_ao mi_vif mi_vpe mi_vdec mi_sys mi_fb mi_hdmi mi_divp mi_gfx mi_vdisp mi_disp mi_os mi_iae mi_md mi_od mi_shadow
参数说明	[Level] 0 无Debug信息 1 只显示error的信息 (MI_DBG_ERR) 2 只显示waring的信息 (MI_DBG_WRN) 3 只显示 info 的信息 (MI_DBG_INFO) 4 显示所有信息
举例	echo mi_sys=2 > /proc/mi_modules/mi_log_info 将mi_sys 的debug_level修改为2

表2-3

功能	修改log的路径
命令	echo log=[Path] > /proc/mi_modules/mi_log_info
参数说明	[Path] 路径
举例	echo log=/mnt > /proc/mi_modules/mi_log_info

表2-4

功能	修改存储log的路径
命令	echo storepath=[Path] > /proc/mi_modules/mi_log_info
参数说明	[Path] 路径
举例	echo storepath=/mnt > /proc/mi_modules/mi_log_info

2.3. mi_global_info¶

2.3.1. cat¶

调试信息

# cat /proc/mi_modules/mi_global_info

miu_and_lx_info:

ARM_MIU0_BUS_BASE 0x20000000 ARM_MIU0_BASE_ADDR 0x0

ARM_MIU1_BUS_BASE 0x60000000 ARM_MIU1_BASE_ADDR 0x80000000

ARM_MIU2_BUS_BASE 0xffffffff ARM_MIU2_BASE_ADDR 0xffffffff

lx_mem_addr 0x20c00000 lx_mem_size 0xe300000

lx_mem2_addr 0xffffffff lx_mem2_size 0xffffffff

lx_mem3_addr 0xffffffff lx_mem3_size 0xffffffff

KernelProtect IP white list:

clientId            name

    43         MIU_CLIENT_MIPS_RW

    50         MIU_CLIENT_NAND_RW

    82         MIU_CLIENT_USB_UHC0_RW

    83         MIU_CLIENT_USB_UHC1_RW

    84         MIU_CLIENT_USB_UHC2_RW

    18         MIU_CLIENT_G3D_RW

    140         MIU_CLIENT_USB3_RW

    129         MIU_CLIENT_SDIO_RW

    165         MIU_CLIENT_SATA_RW

    133         MIU_CLIENT_USB_UHC3_RW

    225         MIU_CLIENT_USB30_1_RW

    226         MIU_CLIENT_USB30_2_RW

    5           MIU_CLIENT_BDMA_RW

    14          MIU_CLIENT_EMAC_RW

PAGE_OFFSET - the virtual address of the start of the kernel image

PAGE_OFFSET=0xc0000000

TASK_SIZE - the maximum size of a user space task

TASK_SIZE=0xbf000000

MStar SDK version: commit.build_time 0be783c.2017121315

CHIP_VERSION U02

调试信息分析

该调试信息提供了全局global的一些信息。

参数分析

表2-5

参数	描述
miu_and_lx_info(以只有一个MIU为例)	ARM_MIU0_BUS_BASE	Miu0 bus base
	ARM_MIU0_BASE_ADDR	Miu0 base addr
	lx_mem_addr	Linux镜像占的memory的起始地址(属于cpu bus address)
	lx_mem_size	Linux镜像占的memory的size
kernelProtect IP white list	clientId	Miu protect的IP白名单里的IP的id（从未分group的角度看的全局的id）
	name	与clientId对应的该IP的实际的名字
MStar SDK version: commit.build_time	commit	sdk对应的commit
	build_time	sdk的build时间
CHIP_VERSION	CHIP_VERSION	当前chip的版本，版本号是U01,U02,U03…

2.4. debug_level¶

2.4.1. cat/echo¶

调试信息

# cat /proc/mi_modules/mi_sys/debug_level 2

调试信息分析

每个module（包括sys这个module）都有各自的debug level,是为了控制打印级别,各自的打印级别分别在/proc/mi_modules/mi_modulename/debug_level控制，其中modulename形如disp,divp,rgn等等。上面只是以/proc/mi_modules/mi_sys/debug_level为例。

表2-6

功能	打印警告级别
命令	cat /proc/mi_modules/[ModuleName]/debug_level
参数说明	[ModuleName] 模块的名字 mi_disp mi_gfx mi_rgn mi_vdec mi_vpe mi_ai mi_divp mi_shadow mi_vdisp mi_ao mi_hdmi mi_sys mi_venc mi_bar mi_vif
举例	cat /proc/mi_modules/mi_sys/debug_level 2 mi_sys 的警告级别为2(只显示waring的信息)

表2-7

功能	修改警告级别
命令	echo [Level] > /proc/mi_modules/[ModuleName]/debug_level
参数说明	[Level] 0 无Debug信息 1 只显示error的信息 (MI_DBG_ERR) 2 只显示waring的信息 (MI_DBG_WRN) 3 只显示 info 的信息 (MI_DBG_INFO) 4 显示所有信息
	[ModuleName] 模块的名字 mi_disp mi_gfx mi_rgn mi_vdec mi_vpe mi_ai mi_divp mi_shadow mi_vdisp mi_ao mi_hdmi mi_sys mi_venc mi_bar mi_vif
举例	echo 1 > /proc/mi_modules/mi_vdec/debug_level 将mi_vdec 模块的警告级别修改为只显示error的信息

2.5. miu_protect¶

2.5.1. cat¶

调试信息

cat /proc/mi_modules/mi_sys_mma/miu_protect

=================== start miu_protect_info ================================

kernel protect enabled

LX :

cpu_start_addr:0x20c00000 size:0xe300000

miu_index miuBlockIndex start_cpu_bus_pa length

0x0 0x00 0x20c00000 0x460000

KernelProtect IP white list:

clientId              name

    43         MIU_CLIENT_MIPS_RW

    50         MIU_CLIENT_NAND_RW

    82         MIU_CLIENT_USB_UHC0_RW

    83         MIU_CLIENT_USB_UHC1_RW

    84         MIU_CLIENT_USB_UHC2_RW

    18         MIU_CLIENT_G3D_RW

    140         MIU_CLIENT_USB3_RW

    129         MIU_CLIENT_SDIO_RW

    165         MIU_CLIENT_SATA_RW

    133         MIU_CLIENT_USB_UHC3_RW

    225         MIU_CLIENT_USB30_1_RW

    226         MIU_CLIENT_USB30_2_RW

    5         MIU_CLIENT_BDMA_RW

    14         MIU_CLIENT_EMAC_RW

调试信息分析

该命令显示了miu protect相关的信息。

参数分析

表2-8

参数		描述
kernel protect		值是enabled或者disabled，表示是否有enable kernel protect，默认是需要enable kernel protect的。
LX(以只有一个LX为例,LX表示linux 镜像对应的memory)	cpu_start_addr	该LX对应的起始CPU addr
LX(以只有一个LX为例,LX表示linux 镜像对应的memory)	size	该LX对应的size
某个kernel protect 的range的相关信息	miu_index	编号
	miuBlockIndex	总共4个miu范围的编号信息
	start_cpu_bus_pa	该range的起始cpu bus addr
length	该range的length
KernelProtect IP white list	clientId	Miu protect的IP白名单里的IP的id（从未分group的角度看的全局id）
KernelProtect IP white list	name	与clientId对应的该IP的实际的名字

2.6. mma_help_name¶

2.6.1. cat¶

调试信息

# cat /proc/mi_modules/mi_sys_mma/mma_heap_name0

mma heap name heap_base_cpu_bus_addr length chunk_mgr_avail

mma_heap_name0 25200000 9d00000 79c6000

chunk_mgr info:

pst_chunk_mgr offset length avail

c3545618 0 9d00000 79c6000

each chunk info:

offset   length   used_flag   task_name

0        1000        1         insmod

1000     100000      1         insmod

101000   200000      1         proc_rtsp

301000   3f5000      1         vdisp-dev0

6f6000   3f5000      1         vdisp-dev0

aeb000   3f5000      1         vdisp-dev0

ee0000   1f5000      0         NA

10d5000  1000        1         proc_rtsp

10d6000  64000       1         proc_rtsp

113a000  200000      1         proc_rtsp

133a000  700000      1         proc_rtsp

1a3a000  3f5000      0         NA

1e2f000  3f5000      1         vdisp-dev0

2224000  700000      1         proc_rtsp

2924000  73dc000               NA

调试信息分析

该cat信息对应的是该mma heap的基本信息和当前的一些状态。

参数分析

表2-9

参数		描述
heap basic info	mma heap name	mma heap的name
	heap_base_cpu_bus_addr	heap的起始cpu bus addr
	length	heap的length
	chunk_mgr_avail	heap里的剩余的未用的memory的总量
chunk_mgr info	pst_chunk_mgr	chunk mgr的指针的值
	offset	chunk mgr的offset,由于整个mma heap做为一个chunk mgr,因此该值永远为0
	length	chunk mgr的length,由于整个mma heap做为一个chunk mgr,因此该值永远为mma heap length
	avail	chunk mgr(即heap)里的剩余的未用的memory的总量
each chunk info(chunk mgr里各chunk的信息和使用情况)	offset	该chunk在chunk mgr里的offset
	length	该chunk的length
	used_flag	该chunk是否被alloc出去使用了。是的话该值为1；否则free状态的话该值为0
	task_name	如果used flag为1，则task_name里存的是哪个task使用的它；否则该值为无效值NA

2.6.2. echo¶

表2-10

功能	即dump 指定offset和length的data到指定的路径
命令	echo [Path] [Offset] [Length] > /proc/mi_modules/mi_sys_mma/mma_heap_name[Num]
参数说明	[Path] 文件要保存的路径,只需提供路径，不要提供具体的文件名，系统会根据参数自动生成对应的文件名。 [Offset] 从该mma heap的哪个offset开始dump data,必须4KB对齐。 [Length] 在该mma heap里dump的总的数据量的大小,必须4KB对齐。 [Num] mma head 对应的数字，目前 mma_heap_name0 可通过 cat /proc/cmdline 查看。
举例	echo /mnt/ 0 4096 > /proc/mi_modules/mi_sys_mma/mma_heap_name0 在 /mnt下产生 mma__mma_heap_name0__0__4096.bin 文件

2.7. vb_pool_qlobal¶

2.7.1. cat¶

调试信息

# cat /proc/mi_modules/mi_sys_mma/vb_pool_global

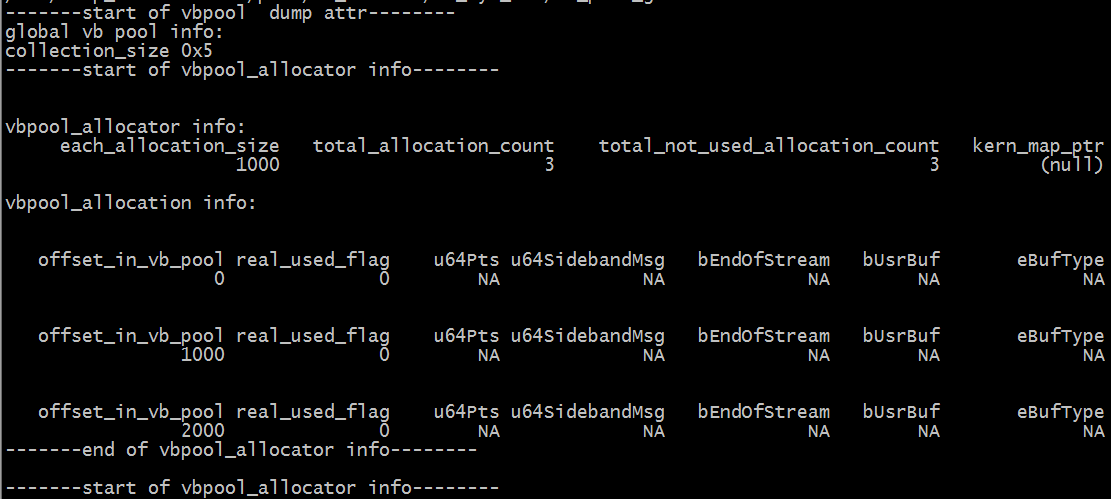

图2-4

调试信息分析

如果有通过MI_SYS_IMPL_ConfGloPubPools API或者MI_SYS_ConfGloPubPools API配置了global public pools的话，会有/proc/mi_modules/mi_sys_mma/vb_pool_global文件；如果没有配置的话，那么没有该文件。

调试信息分析

表2-11

参数		描述
	collection_size	该pools的allocator个数
其中某个vbpool_allocator 的info	each_allocation_size	该allocator里的allocation的size（同一个vbpool allocator的不同allocation的size是相同的，同一个pools里的不同的allocator的不同的allocations的size可能不同）。
	total_allocation_count	该allocator里的allocations的数目
	total_not_used_allocation_count	该allocator里的allocations中未被使用的数目
	kern_map_ptr	该allocator的offset0位置的kernel space va；如果没有的话，该值为NULL
指定的vbpool_allocator的某个vbpool_allocation的 info	offset_in_vb_pool	该allocation在对应的allocator里的逻辑offset
	real_used_flag	是否被使用中，否的话则后续参数为无效值NA
	u64Pts	如果有效，该值为pts
	u64SidebandMsg	如果有效，该值为SidebandMsg
	bEndOfStream	如果有效，该值为是否是end stream的flag
	bUsrBuf	如果有效，该值为表示是否是UsrBuf
	eBufType	如果有效，该值表示buf的type

2.7.2. echo¶

表2-12

功能	即dump 指定offset和length的data到指定的路径
命令	echo [Path] [Offset] [Length] > /proc/mi_modules/mi_sys_mma/ vb_pool_global
参数说明	[Path] 文件要保存的路径,只需提供路径，不要提供具体的文件名，系统会根据参数自动生成对应的文件名。 [Offset] 从该pools的哪个offset开始dump data,是pools的逻辑offset。 [Length] 在该pools里dump的总的数据量的大小。
举例	/ # echo /mnt/ 0 1024 > /proc/mi_modules/mi_sys_mma/vb_pool_global 在 /mnt 下产生 vb_pool__global__0__1024.bin

2.8. vb_pool¶

2.8.1. cat¶

调试信息

# cat /proc/mi_modules/mi_sys_mma/vb_pool_mi_divp0

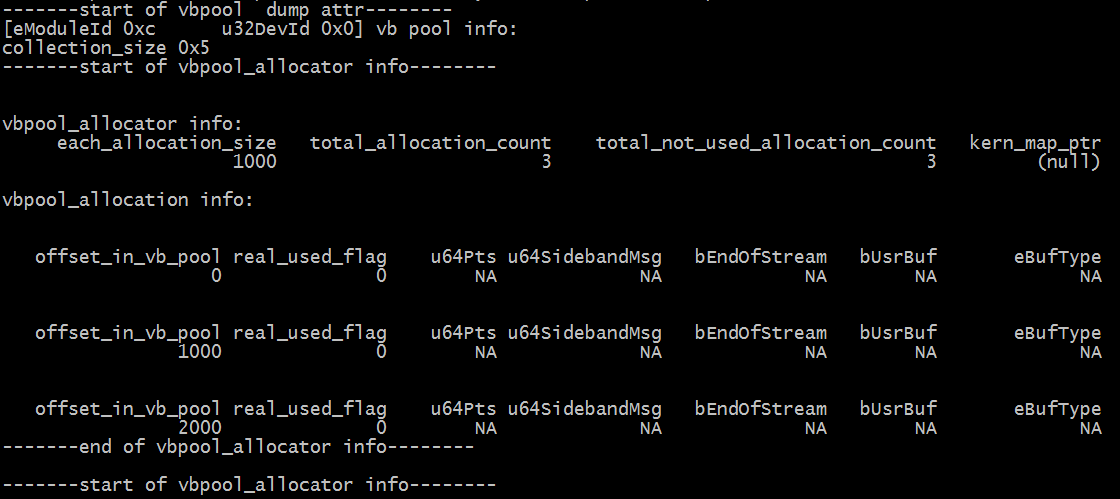

图2-5

调试信息分析

如果有config 某个device的vb pool, 那么会有/proc/mi_modules/mi_sys_mma/vb_pool_modnamedevid文件,其中modname形如divp,vpe等，devid形如0,1等。其和vb_pool_global的差别在于其对应的是该device,而vb_pool_global则是全局共享的vb pool。

上面是以vb_pool_mi_divp0为例，其也有cat命令显示各种信息，也是有且只有”echo path offset length >”这个echo命令来dump数据，这2个都和vb_pool_global的类似。

2.8.2. echo¶

表2-13

功能	即dump 指定offset和length的data到指定的路径
命令	echo [Path] [Offset] [Length] > /proc/mi_modules/mi_sys_mma/[ModID]
参数说明	[Path] 文件要保存的路径,只需提供路径，不要提供具体的文件名，系统会根据参数自动生成对应的文件名。 [Offset] 从该pools的哪个offset开始dump data,是pools的逻辑offset。 [Length] 在该pools里dump的总的数据量的大小。 [ModID] vb_pool的文件名，如 vb_pool_mi_divp0
举例	echo /mnt/ 0 4096 > /proc/mi_modules/mi_sys_mma/vb_pool_mi_divp0 在/mnt/下产生vb_pool__mi_divp0__0__4096.bin

2.9. meta¶

2.9.1. cat¶

调试信息

# cat /proc/mi_modules/mi_sys_mma/meta

=================== start meta_info ================================

basic info:

total page count:16 each meta data size:256 total_count_with_metadatasize
256 total_free_count_with_metadatasize:254

meta info :

ref_cnt=3

each allocation info:

offset_in_pool   length   phy_addr  va_in_kern  real_used_flag

0x0              0x100    0x2336000  c1736000     0

0x100            0x100    0x2336100  c1736100     0

0x200            0x100    0x2336200  c1736200     0

0x300            0x100    0x2336300  c1736300     0

0x400            0x100    0x2336400  c1736400     0

0x500            0x100    0x2336500  c1736500     0

0x600            0x100    0x2336600  c1736600     0

0x700            0x100    0x2336700  c1736700     0

0x800            0x100    0x2336800  c1736800     0

0x900            0x100    0x2336900  c1736900     0

0xa00            0x100    0x2336a00  c1736a00     0

……

=================== end meta_info ================================

调试信息分析

只要一旦有人用过了meta allocator(有且只有一个meta allocator),那么就会生成/proc/mi_modules/mi_sys_mma/meta文件，且其对应的memory就会完全alloc了出来，等待被使用。

2.9.2. echo¶

表2-14

功能	即dump 指定offset和length的data到指定的路径
命令	echo [Path] [Offset] [Length] > /proc/mi_modules/mi_sys_mma/ vb_pool_global
参数说明	[Path] 文件要保存的路径,只需提供路径，不要提供具体的文件名，系统会根据参数自动生成对应的文件名。 [Offset] 从该allocator的哪个offset开始dump data,是allocator的逻辑offset。。在该allocator里dump的总的数据量的大小。
举例	echo /mt 0 1024 > /proc/mi_modules/mi_sys_mma/meta 在 /mnt 下产生 meta__0__1024.bin

2.10. mi_modulenamedevid¶

2.10.1. cat¶

调试信息
```

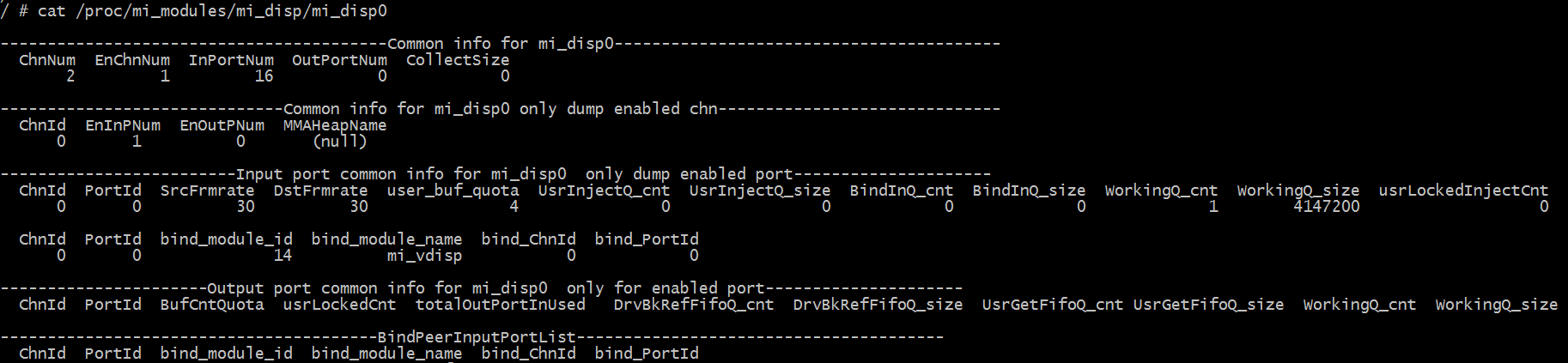

cat /proc/mi_modules/mi_disp/mi_disp0
```
图2-6
调试信息分析

cat操作的结果是分为2部分的，第一部分是MI_SYS提供的针对该device的通用的调试信息，从device、channel、input port、output port四个角度提供；第二部分是该device私有的信息。私有的信息各module的内容别处会阐述，这里SYS角度只阐述通用的信息。

以cat /proc/mi_modules/mi_vdisp/mi_vdisp0为例，得到上面的结果。

参数说明

表2-14

参数		描述
Common info for device	ChnNum	该device的总的channel 的数目
	EnChnNum	该device的enabled了的channel的数目
	InPortNum	该device的input port的数目
	OutPortNum	该device的output port的数目
	CollectSize	该dev对应的AllocatorCollection含有的allocator的数目总和
Common info for channel(only dump enabled channel)	ChnId	Channel 的id值
	EnInPNum	该channel的enabled input port数量
	EnOutPNum	该channel的enabled output port数量
	MMAHeapName	如果有SetChnMMAConf的话，该值为对应的mma heap name;如果没有设置的话，该值为NULL
Input port common info(only dump enabled Input port)	ChnId	该input port所在的channel id
	PortId	该input port的id
	SrcFrmrate	Src帧率
	DstFrmrate	Dst帧率
	user_buf_quota	该InputPort的buff数目的Quota
	UsrInjectQ_cnt	该InputPort 里的UsrInjectBufQueue里的buff数目
	UsrInjectQ_size	该InputPort 里的UsrInjectBufQueue里的buff的总的size
	BindInQ_cnt	该InputPort 里的BindInputBufQueue里的buff数目
	BindInQ_size	该InputPort 里的BindInputBufQueue里的buff的总的size
	WorkingQ_cnt	该InputPort 里的WorkingQueue里的buff数目
	WorkingQ_size	该InputPort 里的WorkingQueue里的buff的总的size
	usrLockedInjectCnt	用户当前拿到了多少个buf
Input port bind info(only dump enabled Input port)	ChnId	该input port所在的channel id
	PortId	该input port的id
	bind_module_id	与该input port 进行了binded的output port所在的module的id
	bind_module_name	与该input port 进行了binded的output port所在的module的name
	bind_ChnId	与该input port 进行了binded的output port所在的channel的id
	bind_PortId	与该input port 进行了binded的output port的id
Output port common info (only dump enabled Output port)	ChnId	该output port所在的channel的id
	PortId	该output port的id
	BufCntQuota	该OutputPort的 buff数目的Quota
	usrLockedCnt	从UsrGetFifoBufQueue里用户实际拿走了多少个buffer
	totalOutPortInUsed	totalOutputPortInUsedBuf数目
	DrvBkRefFifoQ_cnt	该OutputPort的DrvBkRefFifoQueue里的buffer数目
	DrvBkRefFifoQ_size	该OutputPort的DrvBkRefFifoQueue里的buffer的总size
	UsrGetFifoQ_cnt	该OutputPort的UsrGetFifoBufQueue里的buffer数目
	UsrGetFifoQ_size	该OutputPort的UsrGetFifoBufQueue里的buffer的总size
	WorkingQ_cnt	该OutputPort的WorkingQueue里的buffer数目
	WorkingQ_size	该OutputPort的WorkingQueue里的buffer的总size
Output port BindPeerInputPortList info(only dump enabled Output port)	ChnId	该output port所在的channel的id
	PortId	该output port的id
	bind_module_id	与该output port 进行了binded的input port list中的其中一个input port（以下简称该binded input port）所在的module的id
	bind_module_name	该binded input port所在的module的name
	bind_ChnId	该binded input port所在的channel id
	bind_PortId	该binded input port的id

2.10.2. echo¶

表2-16

功能	获得模块的help信息
命令	echo help > /proc/mi_modules/[ModName]/[ModID]
参数说明	[ModName] 模块的名字 mi_disp mi_gfx mi_rgn mi_vdec mi_vpe mi_ai mi_divp mi_shadow mi_vdisp mi_ao mi_hdmi mi_sys mi_venc mi_bar mi_vif [ModID] 模块中对应的文件一般为一般为模块的名字+数字如mi_disp0 mi_gfx0 mi_rgn0
举例	echo help > /proc/mi_modules/mi_disp/mi_disp0 得到mi_disp0 节点文件的帮助信息

表2-17

功能	Dump Port 的信息
命令	echo dump_buffer [ChnID] [PortType] [PortID] [QueueName][Path] [EndMethod] > /proc/mi_modules/[ModName]/[ModID]
参数说明	[ChnID] 通道的ID [PortType] iport 或 oport 分别代表input port output port [PortID] 该port的id [QueueName] 如果是input port的话，值只能是"UsrInject" 或者"BindInput" 如果是output port的话，值只能是"UsrGetFifo" [Path] 数据要保存的文件所在的路径。注意是绝对路径，不要提供数据要保存的文件的名字，系统会根据参数自动生成文件名，不同的buffer保存在不同的文件 [EndMethod] dump buffer的结束方法，目前仅支持三类： (a). "bufnum=xxx":dump指定数目的buffer (b) "time=xxx"(here unit is ms):dump过程持续time对应的时间 ©. "start/end" pair:用start来开始dump,用end来结束对应的dump,要求这2个命令时其他的5个参数完全一样 [ModName] 模块的名字 mi_disp mi_gfx mi_rgn mi_vdec mi_vpe mi_ai mi_divp mi_shadow mi_vdisp mi_ao mi_hdmi mi_sys mi_venc mi_bar mi_vif [ModID] 模块中对应的文件一般为一般为模块的名字+数字
举例	echo dump_buffer 0 iport 0 BindInput /mnt bufnum=1 > /proc/mi_modules/mi_disp/mi_disp0 dump disp模块 inport 的数据

2.11. mi_dump_buffer_delay_worker¶

2.11.1. cat¶

调试信息

cat /proc/mi_modules/mi_dump_buffer_delay_worker

delay_worker_id module_name force_stop dev_id chn_id port_type port_id

0 mi_disp 0 0 0 inport 0

Queue_name stored_dir dump_method dump_method_value

BindInput /mnt bunfnum 2

调试信息分析

/proc/mi_modules/mi_dump_buffer_delay_worker文件是和mi_modulenamedevid相连的一个概念，dump device里的Queue里的buffer采用的是delay worker的方式实现的，可以通过对mi_dump_buffer_delay_worker的cat操作查看还有哪些delay worker正在进行中，echo force_stop_dump delay_worker_id强制结束指定的一个delay worker过程。

参数说明

表2-18

参数	描述
delay_worker_id	该delay worker 的id。如果delay worker完成的话，该id会回收，给后续其他的delay worker作为id使用。
module_name	该delay worker所对应的module的id。
force_stop	该delay worker当前是否处于强制结束阶段，1表示已经被设置了强制结束，0表示未被设置。
dev_id	该delay worker所对应的device id。
chn_id	该delay worker所对应的channel id。
port_type	该delay worker所对应的port的type,是input port,还是output port
port_id	该delay worker所对应的port的id
Queue_name	该delay worker所对应的Queue的name
stored_dir	该delay worker所对应的要dump的data所要存放的绝对路径（不含最终存放的文件名）
dump_method	该delay worker所对应的dump方法:bufnum，还是time,还是start
dump_method_value	Dump方法所对应的值.

2.11.2. echo¶

表2-19

功能	强制结束delay worker
命令	echo force_stop_dump [WorkID] >/proc/mi_modules/mi_dump_buffer_delay_worker
参数说明	[WorkID] delay_work 的ID
举例	echo force_stop_dump 0 > /proc/mi_modules/mi_dump_buffer_delay_worker 强制停止 delay_work 0

2.12. module version¶

2.12.1. cat¶

调试信息

# cat /proc/mi_modules/mi_ai/module_version_file

MStar Module version: project_commit.sdk_commit.build_time
c1799df.fd2d52b.20171225180033

# cat /proc/mi_modules/mi_global_info

…..

MStar Module version: project_commit.sdk_commit.build_time
cb68bfd.44aca45.20171226100257

…..

调试信息分析

xxxx_version_file提供了份version信息， /proc/mi_modules/mi_global_info里我们也提供了份version信息，不过其本质上指的是mi_sys模块的version信息, 上面只是以mi_vi 和 mi_global_info 为例子，每个模块都有自己对应的version file。

参数说明

表2-20

参数		描述
Version Info	project_commit	模块编译ko时整包的project commit 信息，如果单独替换ko时，模块基于的commit有变化，那么该ko的version里得到的commit也会跟着变更
	sdk_commit	模块编译ko时整包的sdk commit 信息，如果单独替换ko时，模块基于的commit有变化，那么该ko的version里得到的commit也会跟着变更
	build_time	时间指的是实际的build时间，精确到秒，即使make clean;make image整体来build的话，各个ko的时间也会有差别

3. AI¶

3.1. cat¶

调试信息

# cat proc/mi_modules/mi_ai/mi_ai0

========================= Private AI0 Info =======================

-----Start AI Dev0
Attr---------------------------------------------------------------

AiDev WorkMode SampR BitWidth SondMod PtNumPerFrm

0 i2s-mas 16000 16bit mono 1536

-----End AI Dev0
Attr-----------------------------------------------------------------

-----Start AI Chn0
STATUS------------------------------------------------------------

AiDev AiChn bReSmp InSampR OutSampR

0 0 0 16000 0

-----AI CHN0 VQE
STATUS--------------------------------------------------------------

AiDev AiChn bVqe WorkRate PoiNum

0 0 0 0 0

-----Ai CHN0 ANR of VQE
STATUS------------------------------------------------------

AiDev AiChn bAnr NrIntensity

0 0 0 0

-----AI CHN0 AGC of VQE
STATUS------------------------------------------------------

AiDev AiChn bAgc TargetLevel NoiseFloor

0 0 0 0 0

-----AI CHN0 EQ of VQE
STATUS-------------------------------------------------------

AiDev AiChn bEq

0 0 0

-----AI CHN0 HPF of VQE
STATUS------------------------------------------------------

AiDev AiChn bHpf HpfFreq

0 0 0 0

-----AI CHN0 AEC of VQE
STATUS------------------------------------------------------

AiDev AiChn bAec AecIntensity

0 0 0 0

-----End AI Chn0
STATUS-------------------------------------------------------------

调试信息分析

记录当前AI的使用状况以及device属性、channel属性，可以动态地获取到这些信息，方便调试和测试。

参数说明

表3-1

参数		描述
AI Device Attr (AI 设备属性)	AiDev	AI设备号: 取值范围：[0~1]
	WorkMode	AI 工作模式 i2s-mas: I2S master i2s-sla: I2S slave tdm-mas: TDM master
	SamR	Sample Rate(采样率): 8000, 16000, 32000, 48000
	BitWidth	采样精度: 16bit, 24bit
	SondMod	声音模式 mono：单声道 stereo：立体声
	PtNumPerFrm	每帧的采样点个数: 128倍数

表3-2

参数		描述
AI Chn Status (AI 通道信息)	AiDev	AI设备号; 取值范围：[0~1]
	AiChn	AI 通道号; 取值范围：[0~1]
	bReSmp	该信道是否启用了重采样功能 1: Enable 0: Disable
	InSampR	该通道重采样时，输入给重采样的数据帧的采样率
	OutSampR	该通道重采样时，重采样后的音频帧采样率
AI CHN VQE STATUS (AI 通道VQE信息 )	AiDev	AI设备号; 取值范围：[0~1]
	AiChn	AI 通道号; 取值范围：[0~1]
	bVqe	该通道是否启用VQE 1: Enable 0: Disable
	WorkRate	工作采样率: 8000, 16000
	PoiNum	VQE处理的数据帧长中的采样点数目: 128
AI CHN ANR of VQE STATUS (AI通道ANR 信息)	AiDev	AI设备号: 取值范围：[0~1]
	AiChn	AI 通道号: 取值范围：[0~1]
	bAnr	该通道是否启用ANR 1: Enable 0: Disable
	NrIntensity	降噪力度配置: 取值为[0,30]
AI CHN AGC of VQE STATUS (AI 通道AGC信息)	AiDev	AI设备号: 取值范围：[0~1]
	AiChn	AI 通道号; 取值范围：[0~1]
	bAgc	该通道是否启用AGC 1: Enable 0: Disable
	TargetLevel	目标电平: 范围：[-80~ 0]dB ；调整步长 1dB
	NoiseFloor	噪声底线: 范围：[-65 ~ -20]dB ；调整步长 1dB
AI CHN EQ of VQE STATUS (AI 通道EQ 信息)	AiDev	AI设备号: 取值范围：[0~1]
	AiChn	AI 通道号: 取值范围：[0~1]
	bEq	该通道是否启用EQ 1: Enable 0: Disable
AI CHN0 HPF of VQE STATUS	AiDev	AI设备号: 取值范围：[0~1]
	AiChn	AI 通道号: 取值范围：[0~1]
	bHpf	该通道是否启用HPF 1: Enable 0: Disable
	HpfFreq	截止频率（Hz）: 80, 120, 150
AI CHN AEC of VQE STATUS (AI 通道AEC信息)	AiDev	AI设备号；取值范围：[0~1]
	AiChn	AI 通道号；取值范围：[0~1]
	bAec	该通道是否启用HPF 1: Enable 0: Disable
	AecIntensity	回声消除力度配置，取值范围：[0,3]

表3-3

参数		描述
AO CHN Status(AO 通道信息)	AoDev	AO设备号:取值范围：[0~2]
	AoChn	AO 通道号:取值范围：[0~2]
	bReSmp	该信道是否启用了重采样功能 1: Enable 0: Disable
	InSampR	该通道重采样时，输入给重采样的数据帧的采样率
	OutSampR	该通道重采样时，重采样后的音频帧采样率
AO CHN VQE STATUS(AO 通道VQE信息 )	AoDev	AO设备号；取值范围：[0~2]
	AoChn	AO 通道号:取值范围：[0~2]
	bVqe	该通道是否启用VQE 1: Enable 0: Disable
	WorkRate	工作采样率:8000, 16000
	PoiNum	VQE处理的数据帧长中的采样点数目: 128
AO CHN ANR of VQE STATUS(AO通道ANR 信息)	AoDev	AO设备号;取值范围：[0~2]
	AoChn	AO 通道号:取值范围：[0~2]
	bAnr	该通道是否启用ANR 1: Enable 0: Disable
	NrIntensity	降噪力度配置:取值为[0,30]
AO CHN AGC of VQE STATUS(AO 通道AGC信息)	AoDev	AO设备号;取值范围：[0~2]
	AoChn	AO通道号;取值范围：[0~2]
	bAgc	该通道是否启用AGC 1: Enable 0: Disable
	TargetLevel	目标电平: 范围：[-80 ~ 0]dB ；调整步长 1dB
	NoiseFloor	噪声底线: 范围：[-65 ~ -20]dB ；调整步长 1dB
AO CHN EQ of VQE STATUS(AO 通道EQ 信息)	AoDev	AO设备号；取值范围：[0~2]
	AoChn	AO通道号;取值范围：[0~2]
	bEq	该通道是否启用EQ 1: Enable 0: Disable
AO CHN0 HPF of VQE STATUS	AoDev	AO设备号；取值范围：[0~2]
	AoChn	AO通道号;取值范围：[0~2]
	bHpf	该通道是否启用HPF 1: Enable 0: Disable
	HpfFreq	截止频率（Hz）:80, 120, 150

4. AO¶

4.1. cat¶

调试信息

# cat proc/mi_modules/mi_ao/mi_ao0

=============================Private AO0 Info =====================

-----Start AO Dev0
Attr---------------------------------------------------------------

AoDev WorkMode SampR BitWidth SondMod PtNumPerFrm

0 i2s-mas 32000 16bit mono 768

bMute VolumedB TotalWrFrmCnt

0 0 583

-----End AO Dev0
Attr----------------------------------------------------------------

-----Start AO CHN0
STATUS------------------------------------------------------------

AoDev AoChn bReSmp InSampR OutSampR

0 0 0 0 32000

-----AO CHN0 VQE
STATUS------------------------------------------------------------

AoDev AoChn bVqe WorkRate PoiNum

0 0 0 0 0

-----AO CHN0 ANR of VQE
STATUS------------------------------------------------------

AoDev AoChn bAnr NrIntensity

0 0 0 0

-----AO CHN0 AGC of VQE
STATUS------------------------------------------------------

AoDev AoChn bAgc TargetLevel NoiseFloor

0 0 0 0 0

-----AO CHN0 EQ of VQE
STATUS-------------------------------------------------------

AoDev AoChn bEq

0 0 0

-----AO CHN0 HPF of VQE
STATUS------------------------------------------------------

AoDev AoChn bHpf HpfFreq

0 0 0 0

-----End AO Chn0
STATUS-------------------------------------------------------------

调试信息分析

记录当前AO的使用状况以及device属性、channel属性，可以动态地获取到这些信息，方便调试和测试。

参数说明

表4-1

参数		描述
AO Device Attr (AO设备属性)	AoDev	AO设备号: 取值范围：[0~2]
	WorkMode	AO 工作模式 i2s-mas: I2S master i2s-sla: I2S slave tdm-mas: TDM master
	SamR	Sample Rate(采样率): 8000, 16000, 32000, 48000
	BitWidth	采样精度: 16bit, 24bit
	SondMod	声音模式 mono：单声道 stereo：立体声
	PtNumPerFrm	每帧的采样点个数: 128倍数
	bMute	AO 设备静音功能是否开 1: Enable 0: Disable
	VolumedB	AO 设备的输出音量大, 取值范围: [-114 ~ +12] dB
	TotalWrFrmCnt	AO设备目前输出的Frame数目

4.2. echo¶

表4-2

功能	动态启用/关闭AO设备静音模式
命令	echo setaomute [Status] > proc/mi_modules/mi_ao/mi_ao[ID]
参数说明	[Status] ON 开启静音模式 OFF 关闭静音模式 [ID] 设备号 [0~2]
举例	无
功能	动态修改AO volume大小
命令	echo setaovolume [Steps] > proc/mi_modules/mi_ao/mi_ao[ID]
参数说明	[Steps] 调整步长 [-114~12]dB [ID] 设备号 [0~2]
举例	无

5. VIF¶

5.1. cat¶

调试信息

#cat /proc/mi_modules/mi_vif/mi_vif0

------------------------- start dump vif dev 0 info--------------------------------

u32VifDevIdx: 0

eIntfMode: 0

eWorkMode:0

eClkEdge:0

au32CompMask [0]: ff000000 [1]:00000000

as32AdChnId [0]: -1 [1]:-1 [2]: -1 [3]:-1

bDataRev:0

u32VifDevIdx: 1

eIntfMode: 0 eWorkMode:0 eClkEdge:0

au32CompMask [0]: ff000000 [1]:00000000

as32AdChnId [0]: -1 [1]:-1 [2]: -1 [3]:-1

bDataRev:0

------------------------- start dump vif dev:0 chn:0 port 0 :--------------------------------

s32X: 0 s32Y: 0 u32Width: 720 u32Height: 240

u32HalBufferHold: 2 eFormat: 9 u32VbFail: 0

调试信息分析

记录当前VIF的使用状况以及device属性、OutPort属性、可以动态地获取到这些信息，方便调试和测试。

参数说明

表5-1

参数		描述
Dev info	u32VifDevIdx	Dev号
	eIntfMode	输入数据的协议
	eWorkMode	工作模式
	eClkEdge	时钟边沿触发模式
	au32CompMask	分量掩码配置
	as32AdChnId	通道映射关系，一般设置为-1
	bDataRev	反向连接

表5-2

参数		描述
OutPort Info	s32X	X坐标
	s32Y	Y坐标
	u32Width	宽度
	u32Height	高度
	u32HalBufferHold	Mhal层保存的Buffer数量
	eFormat	格式
	u32VbFail	Get Buffer 错误的此数

6. VPE¶

6.1. cat¶

调试信息
```
# cat /proc/mi_modules/mi_vif/mi_vif0
```

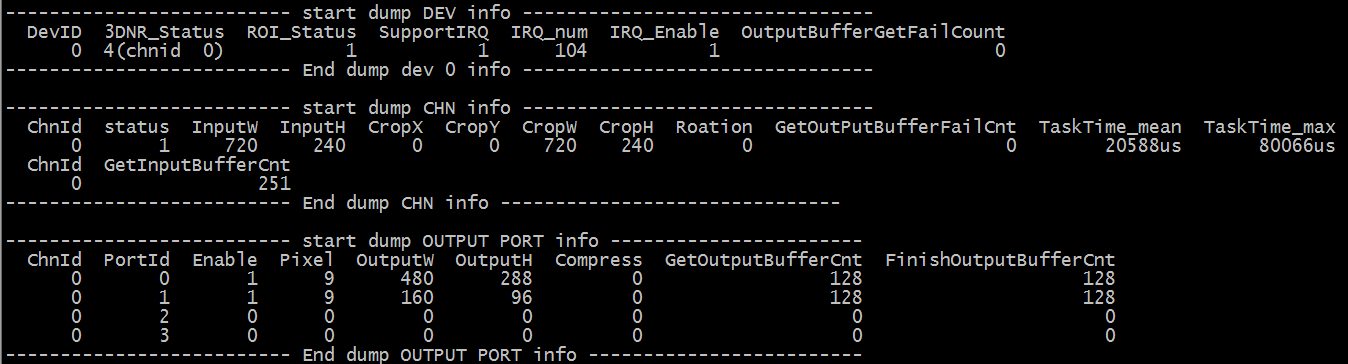

图6-1
调试信息分析

记录当前VPE的使用状况以及device属性、OutPort属性、可以动态地获取到这些信息，方便调试和测试。

参数说明

表6-1

参数		描述
Device Info	DevID	0, 只有一个Device, ID为0
	3DNR_Status	E_MI_VPE_3DNR_STATUS_INVALID = 0, E_MI_VPE_3DNR_STATUS_IDLE, E_MI_VPE_3DNR_STATUS_NEED_UPDATE, E_MI_VPE_3DNR_STATUS_RUNNING, E_MI_VPE_3DNR_STATUS_UPDATED, E_MI_VPE_3DNR_STATUS_NUM, chnid 为当前3DNR正在处理的channelID
	ROI_Status	E_MI_VPE_ROI_STATUS_INVALID = 0,E_MI_VPE_ROI_STATUS_IDLE, //---> free E_MI_VPE_ROI_STATUS_NEED_UPDATE, // user call ROI E_MI_VPE_ROI_STATUS_RUNNING, // ROI in cmdQ E_MI_VPE_ROI_STATUS_UPDATED, // ISR ROI finish E_MI_VPE_ROI_STATUS_NUM,
	SupportIRQ	0: 当前不支持IRQ 1: 当前支持IRQ. (在procfs中可以控制该值开关中断)
	IRQ_num	中断号
	IRQ_Enable	0：IRQ失能 1：IRQ使能
	OutputBufferGetFailCnt	获取outputbuffer总过失败的次数

表6-2

参数		描述
Channel Info	ChnId	Channel ID 0~63
	status	E_MI_VPE_CHANNEL_STATUS_INITED = 0, E_MI_VPE_CHANNEL_STATUS_START, E_MI_VPE_CHANNEL_STATUS_STOP, E_MI_VPE_CHANNEL_STATUS_DESTROYED, E_MI_VPE_CHANNEL_STATUS_NUM,
	InputW InputH	输入的宽高
	CropX CropY CropW CropH	Crop的位置
	Roation	E_MI_SYS_ROTATE_NONE, //Rotate 0 degrees E_MI_SYS_ROTATE_90, //Rotate 90 degrees E_MI_SYS_ROTATE_180, //Rotate 180 degrees E_MI_SYS_ROTATE_270, //Rotate 270 degrees E_MI_SYS_ROTATE_NUM,
	GetOutPutBufferFailCnt	Channel获取outputbuffer失败的次数
	TaskTime_mean	获取inputbuffer到finishoutputbuffer的平均时间
	TaskTime_max	获取inputbuffer到finishoutputbuffer的最大时间
	GetInputBufferCnt	channel拿到inputbuffer的数量

表6-3

参数		描述
Outputport Info	Channel ID 0~63	ChnId
	PortId	0~3
	Enable	0:port disable 1:port enable
	Pixel	E_MI_SYS_PIXEL_FRAME_YUV422_YUYV = 0, E_MI_SYS_PIXEL_FRAME_ARGB8888, E_MI_SYS_PIXEL_FRAME_ABGR8888, E_MI_SYS_PIXEL_FRAME_RGB565, E_MI_SYS_PIXEL_FRAME_ARGB1555, E_MI_SYS_PIXEL_FRAME_I2, E_MI_SYS_PIXEL_FRAME_I4, E_MI_SYS_PIXEL_FRAME_I8, E_MI_SYS_PIXEL_FRAME_YUV_SEMIPLANAR_422, E_MI_SYS_PIXEL_FRAME_YUV_SEMIPLANAR_420, E_MI_SYS_PIXEL_FRAME_YUV_MST_420, //vdec mstar private video format E_MI_SYS_PIXEL_FRAME_YC420_MSTTILE1_H264, E_MI_SYS_PIXEL_FRAME_YC420_MSTTILE2_H265, E_MI_SYS_PIXEL_FRAME_YC420_MSTTILE3_H265, E_MI_SYS_PIXEL_FRAME_FORMAT_MAX
	OutputW OutputH	输出宽输出高
	Compress	E_MI_SYS_COMPRESS_MODE_NONE,//no compress E_MI_SYS_COMPRESS_MODE_SEG,//compress unit is 256 bytes as a segment E_MI_SYS_COMPRESS_MODE_LINE,//compress unit is the whole line E_MI_SYS_COMPRESS_MODE_FRAME,//compress unit is the whole frame E_MI_SYS_COMPRESS_MODE_BUTT, //number
	GetOutputBufferCnt	获取outputbuffer的数量
	FinishOutputBufferCnt	处理完outputbuffer的数量

6.2. echo¶

表6-4

功能	控制使用cmdq方式，设置下次启动VPE的时候生效。
命令	echo disable_cmdq [Status] > /proc/mi_modules/mi_vpe0
参数说明	[Status] ON 下寄存器指令来一个下一个 OFF 使用造剧本的方式下寄存器指令
举例	无

表6-5

功能	控制是否使用IRQ，设置下次启动VPE的时候生效
命令	echo disable_irq [Status] > /proc/mi_modules/mi_vpe0
参数说明	[Status] ON 不使用IRQ中断 OFF 使用IRQ中断
举例	无

表6-6

功能	打印接收到每一帧的PTS，Debug Frame 顺序问题，正常情况下PTS是递增的
命令	echo checkframepts [ChnID] [Status] > /proc/mi_modules/mi_vpe/mi_vpe0
参数说明	[ChnID] 通道号 [0~63] [Status] ON 开始打印 OFF 停止打印
举例	echo checkframepts 1 ON > /proc/mi_modules/mi_vpe/mi_vpe0 [MI VPE PROCFS]:ChnID 1, receive buffer ID = 111, PTS = 31461 [MI VPE PROCFS]:ChnID 1, receive buffer ID = 112, PTS = 31467 [MI VPE PROCFS]:ChnID 1, receive buffer ID = 113, PTS = 31471 [MI VPE PROCFS]:ChnID 1, receive buffer ID = 114, PTS = 31475 [MI VPE PROCFS]:ChnID 1, receive buffer ID = 115, PTS = 31479 [MI VPE PROCFS]:ChnID 1, receive buffer ID = 116, PTS = 31485 [MI VPE PROCFS]:ChnID 1, receive buffer ID = 117, PTS = 31493 recieve buffer ID：每个channel接收到buffer的ID。 PTS: FrameBuffer的PTS。

表6-7

功能	统计1秒时间内GetBuffer的数量，以及每拿到两个inputbuffer之间的间隔时间的平均值，最大值，最小值，Debug丢帧问题。
命令	echo statintervaltime [ChnID] [Status] > /proc/mi_modules/mi_vpe/mi_vpe0
参数说明	[ChnID] 通道号 [0~63] [Status] ON 开始统计和打印 OFF 停止统计和打印
举例	echo statintervaltime [chnID] ON/OFF > /proc/mi_modules/mi_vpe/mi_vpe0 [MI VPE PROCFS]:ChnlID 1,1s FrameCnt:15,Average time: 62666 us,MAX 120006us,100030us,100024us,MIN 19974 us,19993 us,19999 us [MI VPE PROCFS]:ChnlID 1,1s FrameCnt:14,Average time: 62857 us,MAX 139973us,100024us,80005 us,MIN 19956 us,20039 us,40008 us [MI VPE PROCFS]:ChnlID 1,1s FrameCnt:11,Average time: 74546 us,MAX 200001us,199984us,100020us,MIN 19973 us,19984 us,19994 us [MI VPE PROCFS]:ChnlID 1,1s FrameCnt:12,Average time: 69998 us,MAX 119952us,99984 us,80059 us,MIN 19966 us,39962 us,40005 us [MI VPE PROCFS]:ChnlID 1,1s FrameCnt:11,Average time: 74546 us,MAX 200009us,119988us,100017us,MIN 19964 us,20018 us,39991 us FrameCnt: 1秒时间GetBuffer的数量 Average time：拿到两个buffer之间间隔时间的平均时间 MAX：间隔时间最大的三个值 MIN: 间隔时间最小的三个值

7. VENC¶

7.1. cat¶

调试信息

#cat /proc/mi_modules/mi_venc/mi_venc2

------------------------- Start dump VENC 2 Dev info --------------------------

DevId CmdqId CmdqSize CmdqCnt IrqNum FromIsr

2 0 0 0 100 0

------------------------- Start dump VENC 2 CHN info --------------------------

ChnId RefMemPA RefMemVA RefMemBufSize AlMemPA AlMemVA AlMemBufSize

0 87040000 (null) 200 87035904 cebc9000 100

ChnId bStart bSelected FrameCnt

0 1 0 0

----------------------------- InputPort of dev: 2 -----------------------------

ChnId Width Height SrcFrmRate MaxW MaxH FrameCnt DropFrameCnt

0 352 288 30 352 288 0 0

---------------------------- OutputPort of dev: 2 -----------------------------

ChnId CODEC Profile BufSize RefNum bByFrame FrameCnt DropFrameCnt

0 H264 0 0 0 0 0 0

ChnId RateCtl GOP Bitrate QP.I QP.P

0 FixQP 30 0 45 45

调试信息分析

记录当前某VENC device的使用状况，以及device属性、layer属性、inputport属性，可以动态地获取到这些信息，方便调试和测试。

参数说明

表7-1

参数		描述
Device Info	DevID	设备号，作为Dev ID使用 (对映内核MI_VENC_Dev_e)
	CmdqId	Command Queue号
	CmdqSize	Command Queue单帧大小 (bytes)
	CmdqCnt	Command Queue数量 (number of frames)
	IrqNum	中断号
	FromIsr	是否有未处理ISR信号：0：无 1：中

表7-2

参数		描述
CHN info	ChnId	Channel ID 通道号
	RefMemPA	底层driver要求的硬件物理位址
	RefMemVA	底层driver要求的硬件虚拟位址
	RefMemBufSize	底层driver要求的硬件内存大小
	AlMemPA	底层driver要求的CPU物理位址
	AlMemVA	底层driver要求的CPU虚拟位址
	AlMemBufSize	底层driver要求的CPU内存大小
	bStart	是否已开始接收数据
	bSelected	是否有处理中的数据

表7-3

参数		描述
Inputport info	ChnId	Channel ID 通道号
	Width	画面宽度 (pixels)
	Height	画面高度 (pixels)
	SrcFrmRate	来源每秒帧数，通常以此作为rate control的参数
	MaxW	最大画面宽度 (pixels)
	MaxH	最大画面高度 (pixels)
	FrameCnt	已处理的帧数
	DropFrameCnt	已丢弃的帧数

表7-4

参数		描述
Outputport info	ChnId	Channel ID 通道号
	CODEC	使用何种CODEC: H264,H265,MJPG
	Profile	Profile值
	BufSize	由user设定的每帧最大缓存 (bytes)
	RefNum	最大参考帧数
	bByFrame	后级是否一次取走一帧？ 0：否，通常代表按包取数据 1：是
	FrameCnt	已处理的帧数
	DropFrameCnt	已丢弃的帧数
Outputport Rate Control Info	RateCtl	Rate Control的算法：CBR, VBR, FixQp等
	GOP	Group of Picture大小
	Bitrate	CBR, VBR时，最大的目标码率。(bits per second)
	QP.I	FixQp 时，I帧的QP
	QP.P	FixQp 时，P帧的QP
	StatTime	CBR, VBR时，算法操作的时间参数
	FluctuateLevel	CBR时，允许的摆荡程度
	MaxQp	VBR时，允许的最大QP
	MinQp	VBR时，允许的最小QP

7.2. echo¶

表7-5

功能	开启或者关闭command queue 开机初始设定或者Demo退出后，下次生效
命令	echo enable_cmdq [Status] > /proc/mi_modules/mi_venc/mi_venc[DevID]
参数说明	[Status] 1 开启 0 关闭 [DevID] 设备ID [0~3]
举例	echo enable_cmdq 0 –h > /proc/mi_modules/mi_venc/mi_venc0 关闭devcie 0的cmdq

表7-6

功能	开启或者关闭中断开机初始设定或者Demo退出后，下次生效
命令	echo enable_irq [Status] > /proc/mi_modules/mi_venc/mi_venc[DevID]
参数说明	[Status] 1 开启 0 关闭 [DevID] 设备ID [0~3]
举例	echo enable_irq 0 –h > /proc/mi_modules/mi_venc/mi_venc0 关闭 devide 0 的中断

表7-7

功能	设定模块工程Log等级直接修改输出Log等级，立即生效
命令	echo dbg_level [Level] > /proc/mi_modules/mi_venc/mi_venc[DevID]
参数说明	[Level] [0~3] 0: None 1: Error 2: option 1+ warning 3: option 2+ information [DevID] 设备号 [0~3]
举例	无

8. DIVP¶

8.1. cat¶

调试信息

# cat /proc/mi_modules/mi_divp/mi_divp0

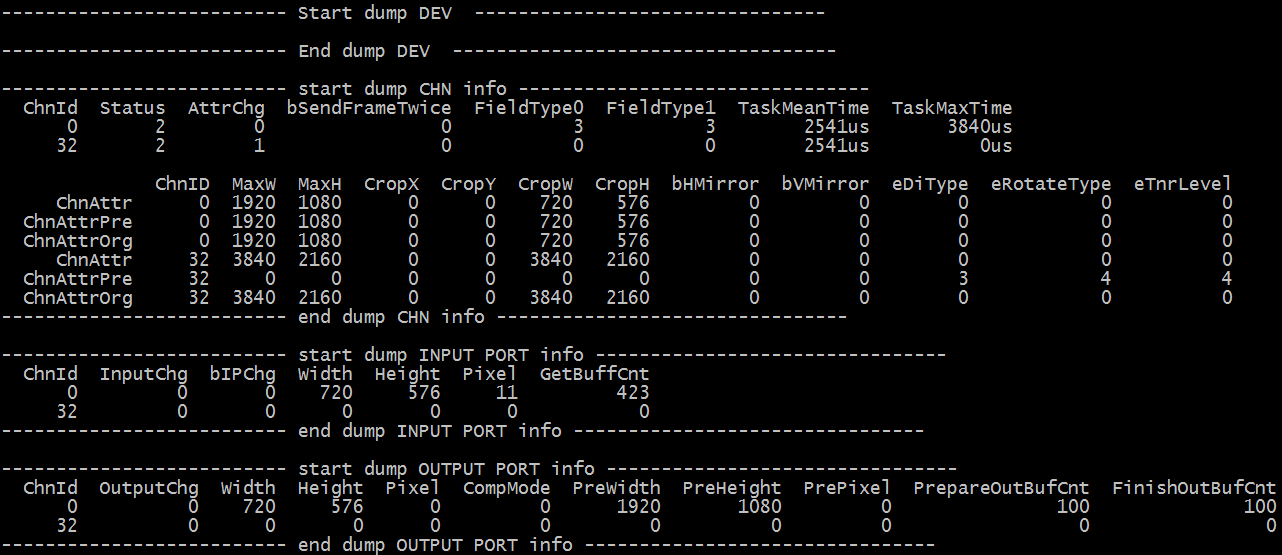

图8-1

调试信息分析

记录当前某DIVP device的使用状况，以及device属性、layer属性、inputport属性，可以动态地获取到这些信息，方便调试和测试。

参数说明

表8-1

参数		描述
channelinfo	ChnId	0~31 32 Capture Channel 不对上层开放
	Status	0 INITED 1 CREATED 2 STARTED 3 STOPED 4 DISTROYED
	AttrChg	0：not change 1：changed
	bSendFrameTwice	0: not sendFrameTwice 1:SendFrameTwice *if the channel's TNR is opend, when I/P mode change or the first frame is comming in, the frame need to be send twice to avoid showwing garbage.
	FieldType0, FieldType1 (last two fields's type)	0 NONE, //< no field. 1 TOP, //< Top field only. 2 BOTTOM, //< Bottom field only. 3 BOTH, //< Both fields. 4 NUM
	TaskMeanTime	GetBuffer到Releasebuffer的平均时间
	TaskMaxTime	GetBuffer到Releasebuffer的最大时间
	ChnAttr	当前channel属性
	ChnAttrPre	channel的上一次设置属性
	ChnAttrOrg	channel的原始设置属性
	MaxW，MaxH	设置最大宽高
	CropX，CropY，CropW，CropH	上层设置的crop位置
	bHMirror bVMirror	水平翻转使能垂直翻转使能 0:disable 1:enable
	eDiType	0 OFF,//off 1 2D,///2.5D DI 2 3D,///3D DI 3 NUM,
	eRotateType	0 NONE, //Rotate 0 degrees 1 90, //Rotate 90 degrees 2 180, //Rotate 180 degrees 3 270, //Rotate 270 degrees 4 NUM,
	eTnrLevel	0 OFF, 1 LOW, 2 MIDDLE, 3 HIGH, 4 NUM,

表8-2

参数		描述
inputport info	ChnId	Channel ID 0~31
	InputChg	input port 属性是否发生变化
	bIPChg	0 隔行和逐行之间没有发生变化 1 隔行切换到逐行，or 逐行到隔行
	Width	input port width
	Height	input port height
	Pixel	E_MI_SYS_PIXEL_FRAME_YUV422_YUYV = 0, E_MI_SYS_PIXEL_FRAME_ARGB8888, E_MI_SYS_PIXEL_FRAME_ABGR8888, E_MI_SYS_PIXEL_FRAME_RGB565, E_MI_SYS_PIXEL_FRAME_ARGB1555, E_MI_SYS_PIXEL_FRAME_I2, E_MI_SYS_PIXEL_FRAME_I4, E_MI_SYS_PIXEL_FRAME_I8, E_MI_SYS_PIXEL_FRAME_YUV_SEMIPLANAR_422, E_MI_SYS_PIXEL_FRAME_YUV_SEMIPLANAR_420, E_MI_SYS_PIXEL_FRAME_YUV_MST_420, //vdec mstar private video format E_MI_SYS_PIXEL_FRAME_YC420_MSTTILE1_H264, E_MI_SYS_PIXEL_FRAME_YC420_MSTTILE2_H265, E_MI_SYS_PIXEL_FRAME_YC420_MSTTILE3_H265, E_MI_SYS_PIXEL_FRAME_FORMAT_MAX
	GetBuffCnt	获取buffer的数量

表8-3

参数		描述
Outputport Info	ChnId	Channel ID 0~31
	OutputChg	Output 属性是否发生变化 0: not change 1: changed
	Width Height	output port宽高
	Pixel	同input pixel
	CompMode	0 //no compress 1 //compress unit is 256 bytes as a segment 2 //compress unit is the whole line 3 //compress unit is the whole frame 4 //number
	PreWidth PreHeight PrePixel	上一次设置的output port 宽高和像素
	PrepareOutBufCnt	从sys拿到的outputbuffer 数量
	FinishOutBufCnt	divp处理的buffer数量

8.2. Echo¶

表8-4

功能	打印接收到每一帧的PTS，如果前端是VDEC,会打印VDEC送过来的FrameID，Debug丢帧问题,正常情况下FrameID和PTS的值都是递增的。
命令	echo checkframeid [ChnID] [Status] > /proc/mi_modules/mi_divp/mi_divp0
参数说明	[ChnID] 通道号 [0~32] [Status] ON 开始打印 OFF 停止打印
举例	echo checkframeid 0 ON/OFF > /proc/mi_modules/mi_divp/mi_divp0 [MI DIVP PROCFS]:ChnID 0, receive buffer ID = 63 , H = 0, L = 196615, PTS = 43956000 [MI DIVP PROCFS]:ChnID 0, receive buffer ID = 64 , H = 0, L = 196616, PTS = 43989000 [MI DIVP PROCFS]:ChnID 0, receive buffer ID = 65 , H = 0, L = 196615, PTS = 44022000 [MI DIVP PROCFS]:ChnID 0, receive buffer ID = 66 , H = 0, L = 196615, PTS = 44055000 [MI DIVP PROCFS]:ChnID 0, receive buffer ID = 67 , H = 0, L = 196615, PTS = 44088000 [MI DIVP PROCFS]:ChnID 0, receive buffer ID = 68 , H = 0, L = 196615, PTS = 44121000 [MI DIVP PROCFS]:ChnID 0, receive buffer ID = 69 , H = 0, L = 196614, PTS = 44154000 [MI DIVP PROCFS]:ChnID 0, receive buffer ID = 70 , H = 0, L = 196615, PTS = 44187000 receive buffer ID：每个channel接收到buffer的ID。 H,L:VDEC 送来的FrameID,H高32位，L低32位，前端不是VDEC则无该打印。 PTS:FrameBuffer的PTS。

表8-5

功能	统计1秒时间内GetBuffer的数量，以及每拿到两个inputbuffer之间的间隔时间的平均值，最大值，最小值，Debug丢帧问题。
命令	echo statintervaltime [ChnID] ON/OFF > /proc/mi_modules/mi_divp/mi_divp0
参数说明	[ChnID] 通道号 [0~32] [Status] ON 开始统计并打印 OFF 停止统计和打印
举例	echo statintervaltime 0 ON > /proc/mi_modules/mi_divp/mi_divp0 [MI DIVP PROCFS]:ChnlID 0,1s FrameCnt:19,Average time: 50393 us,MAX 59601 us,57652 us,57534 us,MIN 41401 us,42415 us,42896 us [MI DIVP PROCFS]:ChnlID 0,1s FrameCnt:19,Average time: 50247 us,MAX 63004 us,62889 us,62845 us,MIN 36896 us,37120 us,37130 us [MI DIVP PROCFS]:ChnlID 0,1s FrameCnt:18,Average time: 51049 us,MAX 70431 us,59763 us,59736 us,MIN 38873 us,40109 us,40283 us [MI DIVP PROCFS]:ChnlID 0,1s FrameCnt:20,Average time: 48537 us,MAX 67168 us,67117 us,66953 us,MIN 18513 us,31242 us,32681 us [MI DIVP PROCFS]:ChnlID 0,1s FrameCnt:19,Average time: 49962 us,MAX 61416 us,61416 us,61338 us,MIN 38564 us,38736 us,38762 us FrameCnt: 1秒时间GetBuffer的数量 Average time：拿到两个buffer之间间隔时间的平均时间 MAX：间隔时间最大的三个值。 MIN: 间隔时间最小的三个值

表8-6

功能	DIVP不再处理某一个channel，以节省频宽，验证频宽相关问题
命令	echo stoponechannel [ChnID] [Status] > /proc/mi_modules/mi_divp/mi_divp0
参数说明	[ChnID] 通道号 [0~32] [Status] ON 停止处理设置的channel OFF继续处理设置的channel
举例	echo stoponechannel 0 ON > /proc/mi_modules/mi_divp/mi_divp0 通道0的画面将会停住

表8-7

功能	DIVP不处理所有的channel，DIVP硬件的属性为设置的Channel的属性。可以通过Debug Register来调试指定的channel。
命令	echo processonechannel [ChnID] [Status] > /proc/mi_modules/mi_divp/mi_divp0
参数说明	[ChnID] 通道号 [0~32] [Status] ON 停止所有的通道，硬件属性为所设置的通道的属性（即此通道会再处理一次） OFF 所有通道正常运行
举例	echo processonechannel 0 ON > /proc/mi_modules/mi_divp/mi_divp0 所有通道全部停止即画面卡住，但通道0会多处理一帧 echo processonechannel 0 OFF > /proc/mi_modules/mi_divp/mi_divp0 所有通道回复正常工作

9. VDISP¶

9.1. cat¶

调试信息

# cat proc/mi_modules/mi_vdisp/mi_vdisp0

============================Private Vdisp0 Info ===============================

DevStatus

Start

------------------------------------------------------- Input Port Info---------------------------------------------

PortID PortStatus ChnX ChnY ChnW ChnH IsFreeRun  TryOk    RecvOk

0       Enabled     0    0   960  540    1      245356299  313332

1       Enabled    960   0   960  540    1      355670297  313332

2       Enabled     0   540  960  540    1      578760014  313331

3       Enabled    960  540  960  540    1      757579130  313330

------------------------------------------------------ Output Port Info-------------------------------------------------

Inited FrmInterval BgColor PixelFmt FrmRate Width Height SendOk

1        33333     8388736    0        30    1920  1080  471418

调试信息分析

记录当前VDISP的使用状况以及device属性、Input port属性、Output port属性，可以动态地获取到这些信息，方便调试和测试。

参数说明

表9-1

参数	描述
device info	DevStatus	Vdisp设备的工作状态 Uninit：未初始化 Init：初始化 Start：运行状态 Stop：停止状态

表9-2

参数		描述
layer info	PortID	Inport ID 取值范围：[0~16]，16为overlay通道，即PIP通道
	PortStatus	Port口状态 Uninit：inport未初始化 Init：inport已初始化 Enabled：inport已经使能 Disabled：inport已经禁用
	ChnX	输入inport的起始坐标X地址取值范围：[0~4094]，需要根据chip的align对齐
	ChnY	输入inport的起始坐标Y地址取值范围：[0~2159]
	ChnW	输入inport的图像宽度，需要根据chip的align对齐取值范围：[0~4096]
	ChnH	输入inport的图像高度取值范围：[0~4096]
	IsFreeRun	是否不做帧率控制 0：按pts控制播放 1：自由播放
	TryOk	尝试取前级绑定端口的数据次数
	RecvOk	从前级绑定端口成功拿到数据的次数

表9-3

参数		描述
Output port info	Inited	是否有初始化Output Port 0：未初始化 1：已初始化
	FrmInterval	出帧时间间隔，单位US
	BgColor	背景色，此处打印的是10进制
	PixelFmt	色彩空间取值范围[0~E_MI_SYS_PIXEL_FRAME_FORMAT_MAX-1] 0-YUYV422，9-YUVSP420
	FrmRate	输出帧率
	Width	图像输出宽度取值范围：[0~4096]，需要根据chip的align对齐
	Height	图像输出高度取值范围：[0~2160]，需要根据chip的align对齐
	SendOk	成功推往后级的帧数统计

10. DISP¶

10.1. cat¶

调试信息

# cat /proc/mi_modules/mi_disp/mi_disp0

------------------------- start dump dev 0 Info -------------------------

DevStatus IrqNum IrqStatus BgColor CvbsStatus

1           211      1        0        0

Interface DevTiming CscMatrix Luma Contrast

5            16        0       50     50

Hue Saturation Gain Sharpness ActiveLayerId

50      50      0      0          0

------------------------- End dump dev 0 Info -------------------------

------------------------- start dump dev 0 Chn 0 Info -------------------------

LayerId LayerStatus BindedDevID ePixFormat Compress

0            1          0           0         0

LayerWidth LayerHeight LayDispWidth LayDispHeight Toleration

1920           1080         1920         1080         100

PendingBufCnt

0

------------------------- End dump dev 0 Chn 0 Info -------------------------

------------------------- start dump dev 0 Chn 0 InputPort 0 Info-------------------------

ParentLayerId PortStatus DispWin_x DispWin_y DispWinWidth

0                0           0        0         1920

DispWinHeight ZoomWin_x ZoomWin_y ZoomWinWidth ZoomWinHeight

1080 0 0 0 0

SyncMode FlipByGe PtsResetCnt FramePtsBefore FiredDiff

0           0         0             1         25617320

LastFramePts  RecvCurPts   NextPts

35232981      35232981    35183296

------------------------- End dump dev 0 Chn 0 InputPort 0 Info-------------------------

调试信息分析

记录当前DISP的使用状况以及device属性、layer属性、inputport属性，可以动态地获取到这些信息，方便调试和测试。

参数说明

表10-1

参数		描述
device info	DevStatus	使能或者禁用 0：禁用 1：使能
	IrqNum	中断号
	IrqStatus	是否开启中断 0：中断禁用 1：中断使能
	BgColor	背景色（RGB format）
	CvbsStatus	是否开启cvbs 0：关闭cvbs 1：开启cvbs
	Interface	接口类型取值范围：（CVBS、YPBPR、VGA、BT656、BT1120、HDMI、LCD、BT656_H、BT656_L）
	DevTiming	输出时序取值范围：[0~ E_MI_DISP_OUTPUT_USER]
	CscMatrix	CSC矩阵选择取值范围：[0~ E_MI_DISP_CSC_MATRIX_RGB_TO_BT709_PC]
	Luma	亮度取值范围：[0 ~ 100] 默认50
	Contrast	对比度取值范围：[0 ~ 100] 默认50
	Hue	色调取值范围：[0 ~ 100] 默认50
	Saturation	饱和度取值范围：[0 ~ 100] 默认40
	Active Layers	关联了那些Layer 取值范围：[0~1]

表10-2

参数		描述
layer info	LayerId	layer ID 取值范围：[0~1]
	LayerStatus	layer状态 0：关闭layer 1：开启layer
	BindedDevID	绑定的device ID 取值范围：[0~1]
	ePixFormat	像素格式取值范围：[0~E_MI_SYS_PIXEL_FRAME_YC420_MSTTILE3_H265]
	Compress	数据压缩取值范围：[E_MI_SYS_COMPRESS_MODE_NONE~E_MI_SYS_COMPRESS_MODE_BUTT]
	LayerWidth	Layer的宽
	LayerHeight	Layer的高
	LayDispWidth	Layer显示的宽
	LayDispHeight	Layer显示的高
	Toleration	PTS误差允许阈值，单位毫秒
	PendingBufCnt	当前还有多少待显示的Frame

表10-3

参数		描述
Inputport info	ParentLayerId	关联的layer ID 取值范围：[0~1]
	PortStatus	port状态取值范围：[E_MI_LAYER_INPUTPORT_STATUS_INVALID~ E_MI_LAYER_INPUTPORT_STATUS_HIDE]
	DispWin_x	该port在layer上的起始横坐标
	DispWin_y	该port在layer上的起始纵坐标
	DispWinWidth	该port输入的宽度
	DispWinHeight	该port输入的高度
	ZoomWin_x	局部放大区域起始横坐标
	ZoomWin_y	局部放大区域起始纵坐标
	ZoomWinWidth	局部放到区域宽度
	ZoomWinHeight	局部放大区域高度
	Sync Mode	Check PTS/Free Run 0：无效 1：Check PTS 2：Free Run
	FlipByGe	是否使用GE 0：不使用GE 1：使用GE
	PTS reset Cnt	reset pts的统计记录
	FramePtsBefore	Frame pts是否超前于系统时间用于计算nextpts 0：滞后 1：超前
	FiredDiff	根据FramePtsBefore计算的系统时间和FramePts的差值（绝对值）
	LastFramePts	最近一次Flip的FramePts
	RecvCurPts	当前接收到buff的FramePts
	NextPts	期望的下一帧FramePts

11. HDMI¶

11.1. cat¶

调试信息

# cat /proc/mi_modules/mi_hdmi/mi_hdmi0

--------------------------------------- HDMI0 Dev Info-------------------------------------

InitFlag AvMute PowerOn

Y          N      Y

EnableVideo TimingType OutputMode ColorType DeepColorMode

1               9          0           2         4

EnableAudio IsMultiChannel BitDepth CodeType SampleRate

1                 0           16        0         3

调试信息分析

记录当前HDMI的使用状况以及device属性可以动态地获取到这些信息，方便调试和测试。

参数说明

表11-1

参数		描述
device info	InitFlag	HDMI模块是否初始化 Y：已初始化 N：未初始化
	AvMute	音视频是否处于MUTE状态 Y：被MUTE N：未被MUTE
	PowerOn	HDMI是否使能电源管理 Y：是 N：否
	EnableVideo	是否使能视频 0：未使能 1：使能
	TimingType	当前HDMI的输出分辨率取值范围[0~ E_MI_HDMI_TIMING_MAX]
	OutputMode	HDMI输出模式 0：HDMI模式 2：DVI模式 ⅓为HDCP模式，当前暂不支持
	ColorType	颜色空间 0：RGB44 1：YUV422 2：YUV444 3：YUV420
	DeepColorMode	色彩位深 0：8Bit 1：10Bit 2：12Bit 3：16Bit
	EnableAudio	是否使能音频 0：未使能 1：使能
	IsMultiChannel	是否多通道 0：否 1：是
	BitDepth	音频采样位深 8：8Bit 16：16Bit 32：32Bit
	CodeType	音频输出的压缩格式 0：PCM 1：非PCM
	SampleRate	音频输出采样率 0：未知 1：32K 2：44K 3：48K 4：88K 5：96K 6：176K 7：192K

12. FB¶

12.1. cat¶

调试信息

# cat /proc/mi_modules/mi_fb0

############################OnDumpOSDAttr####################################

Framebuffer iFramebuffer id = MStar FB0
xres=1280, yres=720
xres_virtual=1280, yres_virtual=1440
xoffset=0,yoffset=0
fix.line_length=0xa00 Bytes
fix.smem_start=0xf800000
Memory Size=0x400000 Bytes
Gop ID=0
Gwin ID=0
Open Count=1
Visible State=0
MIU Sel=0
ColorSpace=YUV
ColorFomrmat=ARGB1555
StretchWindow Pos[0,0]
StretchWindow Src[1280,720],StretchWindow Dst[1920,1080]
Gwin Pos[0,0]
Gwin Size[1280,720]
Gwin PhyAddr=0x0
ColorKey Enable=0
ColorKey Val=[0,0,0]
Enable Alpha Blend=1
Enalbe Multi Alpha=0
Global Alpha Val=0x0
Alpha0=0x0,Alpha1=0x0,(Only for ARGB1555)
GOP Hstart=192
Current TimingWidth=1920,TimingWidth=1080,hstar=192
##################################end##########################################

#########################OnDumpHwcursorAttr####################################
Cursor Gop ID=4
Cursor Gwin ID=6
Cursor MIU Sel=0
Cursor PhyAddr=0x166000
Cursor ColorFmt=ARGB8888
Cursor Icon Width=44,Height=56
Cursor HotSpot[18,9]
Cursor request pos[712,207]
Cursor Visible=1
Cursor Gwin Pos[694,198]
Cursor Gwin Size[44,56]
Cursor Gwin Pitch=0x200 Bytes
Curosr StretchWindow pos[0,0]
Cursor StretchWin Src[1280,720],Dst[1920,1080]
Cursor ColorKey Enable=0
Cursor ColorKey Value=[0xff,0xff,0xff]
############################OnDumpHwcursorAttr#################################

调试信息分析

记录当前Fbdev && Hwcursor的使用状况以及OSD图层属性、OSD device属性、Hwcursor属性，可以动态地获取到这些信息，方便调试和测试。

参数说明

表12-1

参数		描述
OSD info	Framebuffer id	Framebuffer设备ID
	xres	可见分辨率宽度
	yres	可见分辨率宽高度
	xres_virtual	虚拟分辨率的宽度
	yres_virtual	虚拟分辨率的高度
	xoffset	可见分辨率到虚拟分辨率的x偏移量
	yoffset	可见分辨率到虚拟分辨率的y偏移量
	fix.line_length	虚拟分辨率每行的字节数
	fix.smem_start	帧缓冲内起始地址
	Memory Size	帧缓冲内存长度，单位字节数

表12-2

参数		描述
OSD device info	Gop ID	图层硬件ID
	Gwin ID	图层硬件显示窗口ID
	Open Count	该图形层打开次数。在用户调用open()时增1；调用close()时减1
	Visible State	该图层显示状态。取值:{1表示可见，0表示不可见} 用户显示调用FBIOSET_SHOW去设置图层可见状态。
	MIU Sel	保存帧缓冲数据的物理内存编号。对于MSR620设备该值为0
	ColorSpace	该图形层输出的颜色空间。取值:{YUV表示输出YUV color space;RGB表示输出RGB color space }。默认为YUV
	ColorFomrmat	图形层格式取值:{ARGB1555,ARGB4444,ARGB8888,RGB565}。用户设置可变屏幕信息中的格式项后更新
	StretchWindow Pos	图形层在显示设备上的起始位置。单位:像素默认为0,用户可调用FBIOSET_SCREEN_LOCATION去设置
	StretchWindow Src	图形层原始分辨率的宽度和高度。单位:像素通过硬件放大功能放大到当前timing。用户设置可变屏幕信息中的可见分辨率后更新
	StretchWindow Dst	图形层在显示设备上的宽度和高度。默认设置为输出timing大小。可以通过FBIOSET_SCREEN_LOCATION去设置
	Gwin Pos	图形层显示窗口的起始位置单位:像素对于OSD图层来说,该值总是为(0,0)
	Gwin Size	图形层显示窗口的宽度、高度。单位:像素对于OSD图层来说，该值总是被设置为可见分辨率的宽度、高度。用户设置可变屏幕信息中的可见分辨率后更新
	Gwin PhyAddr	图形层当前显示数据的物理地址
	ColorKey Enable	图形层ColorKey是否使能取值:{0表示Disable ColorKey; 1表示Enable ColorKey}用户设置可通过FBIOSET_COLORKEY去设置
	ColorKey Val	图形层ColorKey的RED,GREEN,BLUE通道数值取值:每个通道的取值范围从0-255。ColorKey val的数值用RGB888格式表示用户可通过FBIOSET_COLORKEY去设置后更新
	Enable Alpha Blend	图形层alpha是否使能。取值:{0表示否，1表示是},默认为1。用户可通过FBIOSET_GLOBAL_ALPHA去设置后更新。该项关闭，则像素alpha配置不生效。该项开启且Enable Multi Alpha关闭,仅像素alpha生效(对于ARGB1555格式,Alpha bit为1的像素使用Global Alpha作为像素alpha,Alpha bit为0的像素使用0xff作为像素alpha)。当该项目开启且Enable Multi Alpha生效时,则像素alpha和Global Alpha都生效
	Enable Multi Alpha	全局alpha是否生效开关取值{0时，1否}默认值为0 Enable Multi Alpha使能，Global Alpha便生效
	Global Alpha Val	全局Alpha
	Alpha0	ARGB1555格式时，当最高位为0时,选择Alpha0作为Alpha混合的的Alpha数值取值: 0~255默认为0
	Alpha1	ARGB1555格式时，当最高位为1时，选择Alpha1作为Alpha混合的Alpha数值取值: 0~255默认为0
	GOP Hstart	图层硬件向对于显示窗口的偏移。取值:该值和当前输出timing相关，当输出timing发生变化时，通过FBIOSET_DISPLAYLAYER_ATTRIBUTES并将输入参数MI_FB_DisplayLayerAttr_s的u32SetAttrMask数值包含E_MI_FB_DISPLAYLAYER_ATTR_MASK_SCREEN_SIZE mask位来通知图层驱动输出timing发生变化。图层驱动会根据当前timing设置相应的hstart数值
	Current TimingWidth	当前输出timing的宽度、高度以及当前timing下应该给图形层硬件设置的像对于显示窗口的偏移。该项与GOP Hstart配合使用，用于检查设置给硬件图层的hstart数值是否和当前timing一致。
	Current TimingHeight
	hstar

表12-3

参数		描述
Hwcursor info	Cursor Gop ID	鼠标图层硬件ID
	Cursor Gwin ID	鼠标图层硬件显示窗口ID
	Cursor MIU Sel	用于保存鼠标图标数据的物理内存编号。对于MSR620设备该值为0
	Cursor PhyAddr	鼠标层当前显示数据的物理地址
	Cursor ColorFmt	鼠标图层格式值:{ARGB1555,ARGB4444,ARGB8888,RGB565}。用户可通过FBIOSET_CURSOR_ATTRIBUTE 设置
	Cursor Icon Width	鼠标图标的宽度、高度。单位：像素用户可通过FBIOSET_CURSOR_ATTRIBUTE设置
	Cursor HotSpot	鼠标图标的热点信息单位:像素热点信息通常和鼠标图标相关，用户可通过FBIOSET_CURSOR_ATTRIBUTE设置
	Cursor request pos	鼠标图标的位置信息单位: 像素用户通过FBIOSET_CURSOR_ATTRIBUTE设置
	Cursor Visible	鼠标图层是否可见取值:{0,表示不可见，1表示可见} 用户通过FBIOSET_CURSOR_ATTRIBUTE设置
	Cursor Gwin Pos	鼠标图层显示窗口的起始位置单位:像素
	Cursor Gwin Pitch	鼠标图层每行的字节数。对于鼠标图层来说，该值固定为0x200
	Curosr StretchWindow pos	鼠标图层在显示设备上的起始位置。单位:像素
	Cursor StretchWin Src	鼠标图层原始大小单位:像素。该值通常和OSD的显示分辨率一致
	Cursor StretchWin Dst	鼠标图层在显示设备上的宽度、高度该值和输出timing一致
	Cursor ColorKey Enable	鼠标图层ColorKey是否使能取值:{0表示Disable ColorKey; 1表示Enable ColorKey}。用户通过FBIOSET_CURSOR_ATTRIBUTE设置
	Cursor ColorKey Value	鼠标图层ColorKey的RED,GREEN,BLUE通道数值取值:每个通道的取值范围从0-255。ColorKey val的数值用RGB888格式表示用户可通过FBIOSET_CURSOR_ATTRIBUTE去设置后更新

12.2. echo¶

表12-4

功能	打开或关闭指定的图层
命令	echo GUI_SHOW [LayerID] [Status] > /proc/mi_modules/mi_fb0
参数说明	[LayerID] 图层号 [Status] on 打开 off 关闭
举例	echo GUI_SHOW 0 on > /proc/mi_modules/mi_fb0 显示图层fb0 echo GUI_SHOW 0 off > /proc/mi_modules/mi_fb0 显示图层fb0

表12-5

功能	打开或关闭硬件鼠标
命令	echo CURSOR_SHOW [Status] > /proc/mi_modules/mi_fb0
参数说明	[Status] on 打开 off 关闭
举例	echo CURSOR_SHOW on > /proc/mi_modules/mi_fb0 显示鼠标图标 echo CURSOR_SHOW off > /proc/mi_modules/mi_fb0 关闭鼠标图标

表12-6

功能	为指定的图层设置Colorkey
命令	echo GUI_SET_CLRKEY [LayerID] [Red] [Green] [Blue] > /proc/mi_modules/mi_fb0
参数说明	[LayerID] 图层号 [Red] 红色分量以16进制,ARGB888 格式表示 [Green] 绿色分量以16进制,ARGB888 格式表示 [Blue] 蓝色分量以16进制,ARGB888 格式表示
举例	echo GUI_SET_CLRKEY 0 ff 00 00 > /proc/mi_modules/mi_fb0 设置fb0的Colorkey为红色

表12-7

功能	Dump当前正在显示的鼠标图标
命令	echo CURSOR_DUMP [Path] >/proc/mi_modules/mi_fb0
参数说明	[Path] dump 的路径
举例	echo CURSOR_DUMP /mnt > /proc/mi_modules/mi_fb0 dump cursor Icon到/mnt路径，文件名为CursorData.raw，用7yuv打开，宽高设置为128,128，格式按照cursor icon的格式设置即可显示Rawdata

表12-8

功能	分别为ARGB1555格式的alpha bit0,alpha bi1设置pixel alpha数值。因为目前msr620不支持这个feature，暂时未实现
命令	echo GUI_SETALPHA_ARGB1555 [LayerID] [Alpha0] [Alpha1]> /proc/mi_modules/mi_fb0
参数说明	[LayerID] 图层号 [Alpha0] alpha0 的数值 [Alpha1] alpha1 的数值
举例	无

13. GFX¶

13.1. cat¶

调试信息
```
# cat /proc/mi_modules/mi_gfx/mi_gfx0
```
图13-1
调试信息分析

记录当前GFX的使用状况以及device属性可以动态地获取到这些信息，方便调试和测试。

参数说明

表13-1

参数		描述
device info	InitCnt	设备被Open的次数，由于GFX会有多个模块进行调用，并且不能确定是哪一个module会先调用GFX的初始化，所以设备允许多次Open，会记录Open次数来在Close的时候做对应的计数判断是否需要真的Close Device
	Thresholdvalue	ARGB1555时，GFX内部的alpha判定阈值，如大于N则alpha为1，反之alpha为0. 在ARGB8888模式下无效。默认值为1.
	QuickFillColorFormt	最后一次做QuickFill的颜色格式取值参考：GFX_Buffer_Format
	BitblitSrcColorFormt	最后一次做BitBlit的Src Surface的颜色格式
	BitblitDstColorFormt	最后一次做BitBlit的Dst Surface的颜色格式

14. REGION¶

14.1. cat¶

调试信息
```
# cat /proc/mi_modules/mi_rgn0
```

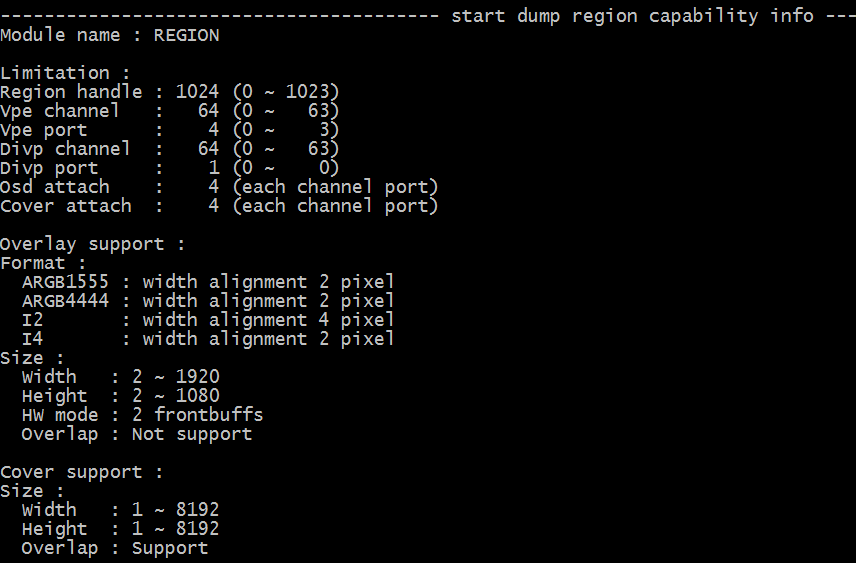

图14-1

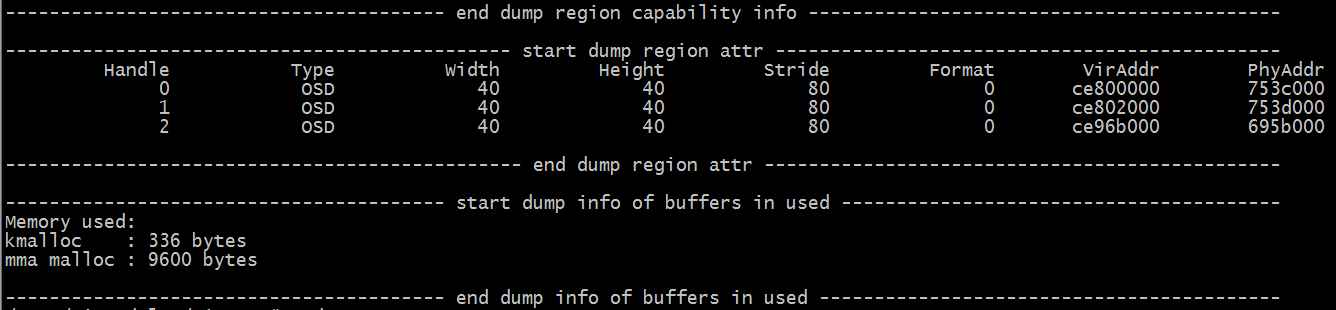

图14-2
调试信息分析

记录当前RGN的使用状况以及device属性可以动态地获取到这些信息，方便调试和测试

参数说明

表14-1

参数		描述
Region capability	Region handle	创建region的最大数量为1024个，句柄取值为[0~1023]
	Vpe channel	Vpe最大通道数量为64个，通道取值为[0~63]
	Vpe port	Vpe最大输出端口数量为4个，端口取值为[0~3]
	Divp channel	Divp最大通道数量为64个，通道取值为[0~63]
	Divp port	Divp最大输出端口数量为1个，端口取值为0
	Osd attach	每个输出端口每个通道能绑定的Osd数量上限为4个
	Cover attach	每个输出端口每个通道能绑定的Cover数量上限为4个
	Overlay Format	Osd支持的颜色格式： ARGB1555，宽度按2个像素对齐 ARGB4444，宽度按2个像素对齐 I2，宽度按4个像素对齐 I4，宽度按2个像素对齐
	Overlay Size	Osd宽取值范围为2 ~ 1920，要求为2的整数倍 Osd高取值范围为2 ~ 1080，要求为2的整数倍
	Overlay HW mode	Osd的frontbuff数量，目前设置为2
	Cover Size	Cover宽取值为[1~8192] Cover高取值为[1~8192]
	Overlap	是否支持范围重叠

表14-2

参数		描述
Region attr	Handle	句柄
	Type	类型，Osd或是Cover
	Width	宽
	Height	高
	Stride	宽补齐
	Format	颜色格式，ARGB1555，ARGB4444，I2，I4
	VirAddr	Canvas的虚拟地址
	PhyAddr	Canvas的物理地址

表14-3

参数			描述
Region attr	Frontbuffer info	Index	Frontbuffer索引
		bShow	是否显示
		OffsetX	X偏移
		OffsetY	Y偏移
		Width	宽
		Height	高
		Stride	宽补齐
		Format	颜色格式
		VirAddr	虚拟地址
		PhyAddr	物理地址
	Attach info	Handle	绑定Region句柄
		Type	绑定Region类型
		bShow	是否显示
		Layer	绑定Cover的层级
		Color	绑定Cover的颜色值
		Width	宽
		Height	高
		Stride	宽补齐
		PositionX	X偏移
		PositionY	Y偏移
		Format	绑定Osd的颜色格式
		VirAddr	虚拟地址
		PhyAddr	物理地址

表14-4

参数		描述
Buffer info	kmalloc	Region模块内部申请内存字节数
Buffer info	mma alloc	Region模块通过Sys模块申请内存字节数

14.2. echo¶

表14-5

功能	Dump指定Region的buffer
命令	echo dumpRgnBuf [Handle] [Path] > /proc/mi_modules/mi_rgn0
参数说明	[Handle] region句柄 [Path] 保存dump数据的路径。保存内容为region的canvas内容
举例	echo dumpRgnBuf 0 /mnt > /proc/mi_modules/mi_rgn0 在/mnt 下产生文件 Rgn0_canvasInfo_fmt0_64X48 表示dump句柄为0，颜色格式为ARGB1555，Stride为64，高为48的region的canvas数据文件格式为Rgn[Handle]canvasInfo_fmt[Format][Stride]X[Height] [Handle]: region句柄。 [Format]：颜色格式，ARGB1555为0，ARGB4444为1，I2为2，I4为3。 [Stride]：宽补齐 [Height]：高

表14-6

功能	Dump指定channel和port的frontbuffer
命令	echo dumpFrontBuf [ModId] [ChnID] [PortID] [Path] > /proc/mi_modules/mi_rgn0
参数说明	[ModId] 端口类型，Vpe为0，Divp为1。 [ChnID] 通道号 [0 ~ 63] [PortID] 端口号 [0~3] [Path] 保存dump数据的路径。会根据当前实际使用的frontbuffer数量生成0 ~ 2个文件
举例	echo dumpFrontBuf 0 0 0 /mnt > /proc/mi_modules/mi_rgn0 在/mnt下产生 Vpe_Chn0_Port0_frontbuf0_fmt0_64X48, 表示dump通道为0，输出端口为Vpe0号端口，索引为0的frontbuffer的数据，颜色格式为ARGB1555，Stride为64，高为48 文件格式 [Mod]Chn[Channel]_Port[Port]_frontbuf[Index]_fmt[Format][Stride]X[Height] [Mod] 输出端口类型，Vpe时为Vpe，Divp时为Divp。 [Channel] 通道号。 [Port] 输出端口。 [Index] frontbuffer索引号。 [Format] 颜色格式，ARGB1555为0，ARGB4444为1，I2为2，I4为3。 [Stride] 宽补齐 [Height] 高

表14-7

功能	获取region能力级信息
命令	echo getcap > /proc/mi_modules/mi_rgn0
参数说明	无
举例	无

表14-8

功能	获取已创建region信息
命令	echo dumprgn > /proc/mi_modules/mi_rgn0
参数说明	无
举例	无

表14-9

功能	获取channel和port的信息
命令	echo dumpchport > /proc/mi_modules/mi_rgn0
参数说明	无
举例	无

表14-10

功能	获取内存使用信息
命令	echo bufcnt > /proc/mi_modules/mi_rgn0
参数说明	无
举例	无

15. VDEC¶

15.1. cat¶

调试信息

# cat /proc/mi_modules/mi_vdec/mi_vdec0

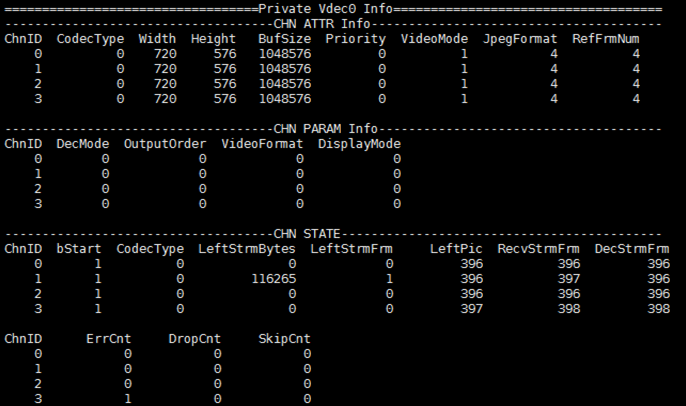

图15-1

调试信息分析

打印分为两部分，使用Private Vdec0 Info分隔开。上半部分为common信息，下半部分为vdec模块信息。

主要记录了解码通道的使用情况及配置属性，可用于检查属性配置和当前通道的工作状态，便于debug。

参数说明

表15-1

参数		描述
CHN ATTR Info	ChnID	通道号
	CodecType	解码协议类型 0：H264; 1：H265; 2：JPEG
	Width	解码图像最大宽度
	Height	解码图像最大高度
	BufSize	VDEC码流buffer大小，单位：byte
	Priority	解码通道优先级
	VideoMode	发送码流方式。 0：按流发送； 1：按帧发送
	JpegFormat	Jpeg图片的存储格式 0：YCbCr400； 1：YCbCr420； 2：YCbCr422； 3：YCbCr444
	RefFrmNum	最大参考帧个数，JPEG通道无效
CHN PARAM Info	ChnID	通道号
	DecMode	解码模式。 0：解码IPB数据帧模式； 1：只解I帧模式； 2：只解IP帧，跳过B帧
	OutputOrder	解码图像输出顺序。 0：按显示顺序输出数据帧； 1：按解帧顺序输出数据帧
	VideoFormat	解码图像数据格式。 0：TILE数据格式； 1：数据帧压缩模式，减少数据帧内存使用量
	DisplayMode	显示模式。 0：预览模式，不参考PTS输出 1：回放模式，参考PTS数值输出
CHN STATE	ChnID	通道号
	bStart	解码器是否启动接收码流
	CodecType	解码协议类型 0：H264; 1：H265; 2：JPEG
	LeftStrmBytes	码流buffer中待解码的byte数
	LeftStrmFrm	码流buffer中待解码的帧数。 –1 表示无效。仅按帧发送时有效
	LeftPics	图像buffer中剩余的pic数目
	RecvStrmFrm	码流buffer中已接收码流帧数。 -1 表示无效。仅按帧发送时有效
	DecStrmFrm	码流buffer中已解码帧数

15.2. echo¶

表15-2

功能	设置解码模式
命令	echo setDecMode [ChnID] [ModID] > /proc/mi_modules/mi_vdec/mi_vdec0
参数说明	[ChnID] 通道号 [0~32] [ModID] 解码模式 0->H264 1->H265 2->JPEG
举例	echo setDecMode 0 0 > /proc/mi_modules/mi_vdec/mi_vdec0 通道0，解码模式为H264

表15-3

功能	设置解码图像输出顺序
命令	echo setOutputOrder [ChnID] [ModID] > /proc/mi_modules/mi_vdec/mi_vdec0
参数说明	ChnID 通道号 [0~32] ModID 0 按显示顺序输出数据帧 1 按解码顺序输出数据帧
举例	echo setOutputOrder 0 0 > /proc/mi_modules/mi_vdec/mi_vdec0 通道0，按显示顺序输出

表15-4

功能	设置解码图像数据格式，暂不支持设置
命令	echo setVideoFormat [ChnID] [ModID] > /proc/mi_modules/mi_vdec/mi_vdec0
参数说明	[ChnID] 通道号 [0~32] [ModID] 解码数据格式 0 TILE格式 1数据帧压缩模式，减少数据帧内存使用量
举例	echo setVideoFormat 0 0 > /proc/mi_modules/mi_vdec/mi_vdec0 通道0，TILE格式输出

表15-5

功能	设置显示模式
命令	echo setDisplayMode [ChnID] [ModID] > /proc/mi_modules/mi_vdec/mi_vdec0
参数说明	[ChnID] 通道号 [0~32] [ModID] 0：预览模式，不参考PTS输出。 1：回放模式，参考PTS数值输出。
举例	echo setDisplayMode 0 0 > /proc/mi_modules/mi_vdec/mi_vdec0 通道0 预览模式

表15-6

功能	打开/关闭统计打印码流输入时间间隔，每隔一秒打印一次
命令	echo statInputTimeIntvl [ChnID] [Status] >/proc/mi_modules/mi_vdec/mi_vdec0
参数说明	[ChnID] 通道号 [0~32] [Status] on 打开 off 关闭
举例	echo statInputTimeIntvl 0 on >/proc/mi_modules/mi_vdec/mi_vdec0 [MI VDEC PROCFS]:Input ChnID: 0, CurTime: 5959100469, TotalFrmCnt: 19, AvgTimeIntvl: 49856, MaxTimeIntvl: 50047, MinTimeIntvl: 47252 [Input ChnID] 通道号 [CurTime] 当前时间 [TotalFrmCnt] 输入帧次数 [AvgTimeIntvl] 每秒内所有帧输入平均时间间隔 [MaxTimeIntvl] 每秒内两帧输入最大时间间隔 [MinTimeIntvl] 每秒内两帧输入最小时间间隔。

表15-7

功能	打开/关闭统计打印图像输出时间间隔
命令	echo statOutputTimeIntvl[ChnID][Status]>/proc/mi_modules/mi_vdec/mi_vdec0
参数说明	[ChnID] 通道号 [0~32] [Status] on 打开 off 关闭
举例	echo statOutputTimeIntvl 0 on> /proc/mi_modules/mi_vdec/mi_vdec0 [MI VDEC PROCFS]:Output ChnID: 0, CurTime: 6413830139, TotalFrmCnt: 19, AvgTimeIntvl: 49999, MaxTimeIntvl: 50021, MinTimeIntvl: 49985 [Output ChnID] 通道号 [CurTime] 当前时间 [TotalFrmCnt] 输入帧次数 [AvgTimeIntvl] 每秒内所有帧输入平均时间间隔 [MaxTimeIntvl] 每秒内两帧输入最大时间间隔 [MinTimeIntvl] 每秒内两帧输入最小时间间隔。

表15-8

功能	打开/关闭统计打印输入码流时间戳
命令	echo ChkInputFrmPts [ChnID] [Status] > /proc/mi_modules/mi_vdec/mi_vdec0
参数说明	[ChnID] 通道号 [0~32] [Status] on 打开 off 关闭
举例	echo ChkInputFrmPts 0 on > /proc/mi_modules/mi_vdec/mi_vdec0 [MI VDEC PROCFS]:Input ChnID: 0, TotalFrmCnt: 400, PTS: 3964389 [Input ChnID] 通道号； [TotalFrmCnt] 输入帧次数； [PTS] 码流时间戳。

表15-9

功能	打开/关闭统计打印输出码流时间戳
命令	echo ChkOutputFrmPts [ChnID] [Status] > /proc/mi_modules/mi_vdec/mi_vdec0
参数说明	[ChnID] 通道号 [0~32] [Status] on 打开 off 关闭
举例	echo ChkOutputFrmPts 0 on > /proc/mi_modules/mi_vdec/mi_vdec0 [MI VDEC PROCFS]:Output ChnID: 0, TotalFrmCnt: 154, PTS: 4039893000 [Output ChnID] 通道号； [TotalFrmCnt] 输入帧次数； [PTS] 码流时间戳。

表15-10

功能	将写入码流buffer的码流同时存文件
命令	echo DumpBS [Path] [MoreChnID] > /proc/mi_modules/mi_vdec/mi_vdec0
参数说明	[Path] 存储路径 [MoreChnID] 通道号 [0~32] 可以设置多路，如 0 1 2 3
举例	echo DumpBS /mnt 0 > /proc/mi_modules/mi_vdec/mi_vdec0 [MI WRN ]: _MI_VDEC_IMPL_InjectBuffer[737]: Chn(0) Dump Es Buffer, Size:5765, (0x00 0x00 0x00 0x01 0x61) 在/mnt下产生 chn_0_h264_dump_vdec.es 文件，为es流文件

表15-11

功能	将解码出的图像同时存文件，存3帧
命令	echo DumpFB [Path] [MoreChnID] > /proc/mi_modules/mi_vdec/mi_vdec0
参数说明	[Path] 存储路径 [MoreChnID] 通道号 [0~32] 可以设置多路，如 0 1 2 3
举例	echo DumpFB 0 /mnt > /proc/mi_modules/mi_vdec/mi_vdec0 [MI WRN ]: _MI_VDEC_IMPL_DebugWriteFile[3494]: dump file(/mnt/chn_0_h264_dump_vdec[720_576_736]_0.yuv) v1 ok ..............[len:635904] 在 /mnt下产生 chn_0_h264_dump_vdec[720_576_736]_0.yuv（已detile）， chn_0_dump_vdec[720_576_736]_0_luma.yuv， chn_0_dump_vdec[720_576_736]_0_chrome.yuv 各3帧，共9帧

表15-12

功能	将当前码流buffer中的所有数据存储到文件中
命令	echo DumpCurBS [Path] [ChnID] > /proc/mi_modules/mi_vdec/mi_vdec0
参数说明	[Path] 存储路径 [ChnID] 通道号 [0~32]
举例	echo DumpCurBS /mnt 0 > /proc/mi_modules/mi_vdec/mi_vdec0 Dump Chn(0) ES Data Now 在/mnt下产生 chn_0_h264_dump_now_vdec.es

16. WARP¶

16.1. cat¶

调试信息

# cat /proc/mi_modules/mi_warp/mi_warp0

图16-1

调试信息分析

打印分为两部分，common信息和warp模块信息。

主要记录了warp设备各通道的使用情况及端口状态，可用于检查属性配置和当前通道的工作状态，便于debug。

参数说明

表16-1

参数		描述
Dev InputPort Info	ChnId	通道号
	Format	Pixel format: YUV422_YUYV; YUV420_SP; Unknown。
	Width	帧宽度
	Height	帧高度
	GetInput	InputPort接收到的buffer数量
	FinishInput	InputPort结束的buffer数量，包括正常处理完成和丢弃的帧数
	RewindInput	InputPort放回的buffer数量
	Fps	InputPort端的帧率。根据两帧时间间隔进行采样，先计算平均两帧时间间隔，再计算帧率
	StatDepth	采样样本大小。取值范围为（1~100）
Dev OutputPort Info	ChnId	通道号
	Format	Pixel format: YUV422_YUYV; YUV420_SP; Unknown
	Width	帧宽度
	Height	帧高度
	GetOutput	OutputPort接收到的buffer数量
	FinishOutput	OutputPort正常处理完成的buffer数量
	RewindOutput	OutputPort放回的buffer数量
	Fps	OutputPort端的帧率。根据两帧时间间隔进行采样，先计算平均两帧时间间隔，再计算帧率
	StatDepth	采样样本大小。取值范围为（1~100），默认值为20
Dev Hal Info	ChnId	通道号
	AvgTime	Hal执行单次trigger平均耗时。单位us
	MaxTime	Hal执行单次trigger最大耗时。单位us
	MinTime	Hal执行单次trigger最小耗时。单位us
	TotalTrigger	Hal层总共trigger数量
	FinishTrigger	Hal层执行成功的trigger数量

16.2. echo¶

表16-2

功能	Dump模块配置文件
命令	echo dump_table2file [ChnID] [BinType] [BinPath] > /proc/mi_modules/mi_warp/mi_warp0
参数说明	[ChnID] 通道号 0 [BinType] Bin文件类型 0 -> Bounding Box Table dump文件名称为Warp_BbTable.bin 1 -> Displayment Table dump文件名称为Disp_absolute.bin或Disp_relative.bin （根据warpConfig中disp_table类型不同，生成不同文件） [BinPath] Bin文件路径
举例	echo 0 0 /mnt/warp > /proc/mi_modules/mi_vdec/mi_vdec0 通道0，Bin文件类型为Bounding Box，路径为/mnt/warp。最后在/mnt/warp目录生成文件Warp_BbTable.bin。

表16-3

功能	Dump输入/输出端口帧率。
命令	echo dump_fps > /proc/mi_modules/mi_warp/mi_warp0
参数说明	无。
举例	无。

表16-4

功能	统计输入/输出端口数据帧状态。
命令	echo dump_frameCnt > /proc/mi_modules/mi_warp/mi_warp0
参数说明	无。
举例	无。

表16-5

功能	统计hal时间消耗。
命令	echo dump_halTimeConsume > /proc/mi_modules/mi_warp/mi_warp0
参数说明	无。
举例	无。

表16-6

功能	设置统计样本大小。
命令	echo dump_SetStatDepth [Depth] > /proc/mi_modules/mi_warp/mi_warp0
参数说明	[Depth] 样本大小
举例	echo dump_SetStatDepth 30 /mnt/warp > /proc/mi_modules/mi_vdec/mi_vdec0 设置统计样本大小为30。会统计两帧间的pts差值，放入样本集合中，最多可放置30个，不足30时，根据实际样本数量计算fps；达到30时，按照30个pts差值计算fps。

参数		描述
mi_log_info	log path	暂时无效果
	store path	暂时无效果
	Log module	各个模块的名称
	Level	打印等级
