Pure Linux OTP-Key Security Boot Flow SOP

Version 2.31

1. SECURITY BOOT介绍

1.1. 概述

Security Boot需要做的工作总体上包括签章（或加密+签章）和验签（或验签+解密）两大部分，验签即签章的验证，其中加密和解密为可选，用户可根据自身需求取舍。

一般情况下加密是为了防止信息被泄露，而验签是为了防止信息被篡改。加密(详见加密Security Boot流程章节)和签章(详见签章介绍部分)的工作将使用脚本完成，而验签和解密的工作将由固件中Software完成。Security Boot的验签和解密总体流程如下。

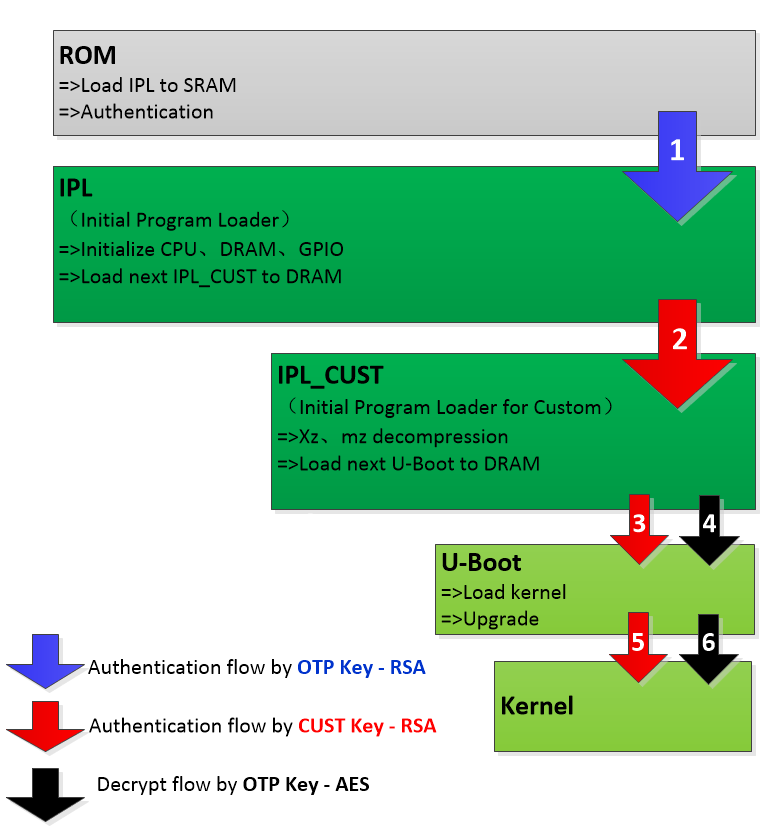

图1-1 验签和解密总体流程

1.1.1. 秘钥介绍

从秘钥使用的角度看，签章和验签分别使用了RSA Private Key和RSA Public Key，加密和解密使用同一把AES Key。

  1. 验签流程中所用的RSA Public Key有两把。

    第一把为 OTP Key，该把Key会在系统Power On后，Hardware会自动从OTP中载入，用来做签章验证的动作，这边Software是无法介入的。而OTP Key的内容，可以通过Linux Tool或U-Boot的Command Line烧录至OTP的指定地址中。

    第二把为CUST Key，该Key会嵌在IPL和IPL_CUST的bin文件中，通过Software在整个boot flow中用来做签章验证的动作。

  2. 验签流程中所用的AES Key为 OTP Key，该把Key使用之前需要烧录到OTP存储单元中，在使用的时候，由Hardware载入到crypto engine进行使用，可以在整个boot flow中用来做AES解密的动作。OTP AES Key的内容由用户自定义，所以由用户维护。

1.1.2. 流程介绍

  1. Authenticate IPL by OTP Key-RSA

    该流程为ROM code从OTP中读取RSA Public Key后，对IPL进行签章的验证，如图1-1的步骤1。由于OTP的RSA Public Key可以进行Write Lock动作（后面章节会详细提及），阻止再次被写，所以OTP的RSA Public Key可以做到不被替换，从而保证了IPL不会被篡改。

  2. Authenticate IPL_CUST by IPL's CUST Key-RSA

    该流程为IPL读取事先嵌在IPL的CUST RSA Public Key后，对IPL_CUST进行签章的验证，如图1-1的步骤2。由于IPL不会被篡改，所以保证了嵌在IPL的CUST RSA Public Key不会被篡改，从而保证了IPL_CUST也不会被篡改。

  3. Authenticate U-Boot/kernel by IPL_CUST's CUST Key-RSA

    该流程为IPL_CUST读取事先嵌在IPL_CUST的CUST RSA Public Key后，对U-Boot进行签章的验证，如图1-1的步骤3。同样U-Boot也读取这把Key对下一阶段的Linux Kernel进行签章验证，如图1-1的步骤5。

  4. Decrypt U-Boot/kernel by OTP Key–AES

    如果开启加密机制，U-Boot及Linux Kernel会通过AES128(ECB)来做加密动作，在Boot流程中，IPL_CUST使用OTP中事先烧录好的AES Key对U-Boot执行解密动作，同样U-Boot也对Linux Kernel执行解密动作，如图1-1的步骤4、6。

1.2. OTP Key

1.2.1. OTP RSA Key

OTP Key为ROM code用来验证IPL的签章所使用的RSA Public Key，由N-key 及E-key组成，需通过Linux Tool或在Uboot下预先烧录到OTP中。在开机时，则会由Hardware自动载入。

OTP Key相应的地址空间只能烧写一次，此外，OTP Key带有Read Lock和Write Lock功能，来防止OTP Key被非法读取和篡改（烧写OTP RSA Key及其Lock相关内容后面章节会提及）。

1.2.2. OTP AES Key

OTP AES Key长度为128bit，若使用"签章+加密"则会用到OTP AES Key，需要在使用之前就将Key烧录于OTP存储单元中（烧写OTP AES Key相关内容后面章节会提及）。

1.3. CUST Key

CUST Key可由RSA Public Key（RSA-2048，长度为2048 bit)及AES Key(ECB-128，长度为128 bit)所组成，在签章过程中，IPL的bin文件和IPL_CUST的bin文件都会嵌入RSA Public Key，bin文件组成结构变化情况分别如下图。

1.3.1. IPL结构

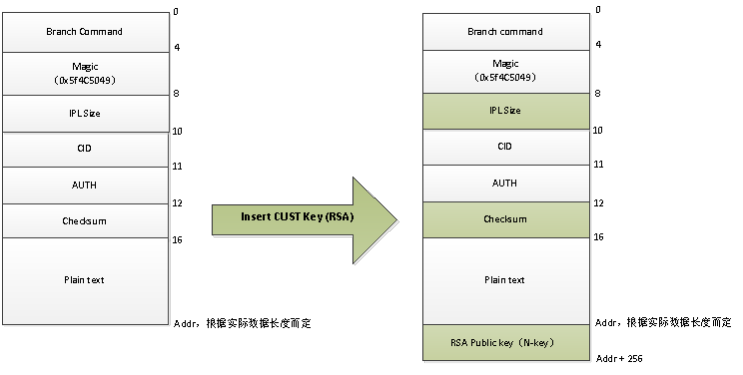

图1-2 IPL结构

1.3.2. IPL_CUST结构

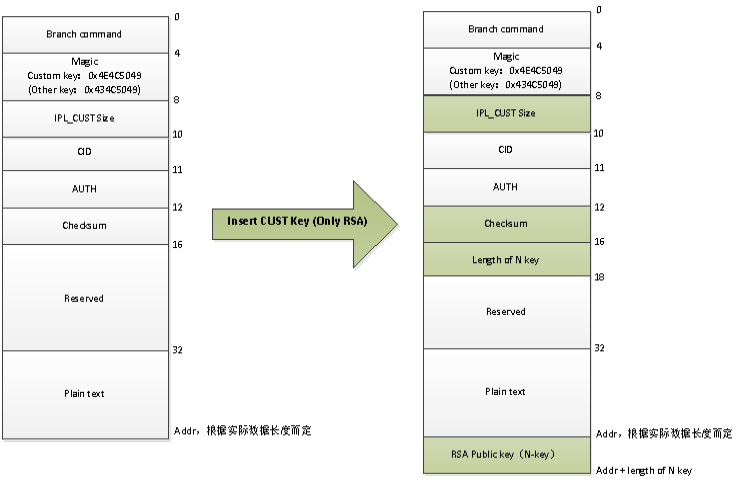

图1-3 IPL_CUST结构

1.4. Boot Flow结构

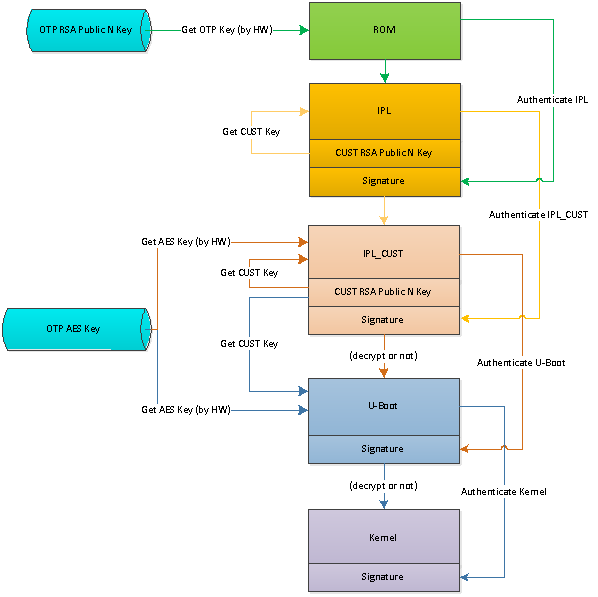

Boot Flow请参考下图，该图为从ROM到Linux Kernel的Boot Flow结构，其中Signature为签章数据部分，每个Flow的Signature均会嵌入到相应bin文件的最后，每个Flow均包含Get Key和Authenticate的动作直到Linux Kernel，部分Flow支持解密（是否开启解密取决于需求）。Get Key有三种，OTP RSA Key和OTP AES Key均由Hardware获取，CUST RSA Key由Software获取。需要注意的是IPL_CUST是Insert CUST RSA Key后才进行签章的，所以其Signature嵌入在CUST RSA Key后面。

图1-4 Boot Flow结构

1.5. OTP开启Security Boot

当烧录完OTP Key后，真正启动Security Boot必须要烧录OTP_Secure_Boot相应的Register栏位（OTP烧录方法后面章节会详细提及），将该栏位烧录为0xFF，则会启动OTP的Security Boot（注：开启后无法关闭，每次启动都将会强制走Security Boot flow）。

1.6. 普通Security Boot流程

如下所示，Generate Signature是在local端执行，这部分目前方案是使用Python脚本完成（后面章节会详细提及），先对Image file进行SHA-256的计算，生成Digest，再通过RSA-2048做加密动作，最后生成256Bytes的signature，再将signature嵌入至Image后端。

Verify Signature是在boot flow中执行，各阶段的boot code会对下一段的Imag进行SHA-256计算，生成Digest，并取出signature来做RSA-2048的解密生成Digest'，然后对比Digest和Digest'，若对比一致，则Verify success，否则Verify fail。

图1-5 普通Security Boot流程

1.7. 加密Security Boot流程

如下所示，Generate Signature是在local端执行，这部分目前方案是使用Python脚本完成（后面章节会详细提及），一开始会先将Image file通过AES-128(ECB)加密成Cipher file，再对Cipher file进行SHA-256计算，生成Digest，再通过RSA-2048做加密动作，最后生成256Bytes的signature，再将signature嵌入至Image后端。

Verify Signature是在boot flow中，各阶段的boot code会对下一段的Imag进行SHA-256计算，生成Digest，并取出Signature来做RSA-2048的解密后，生成Digest'，最后对比Digest和Digest'。如对比成功，则对Cipher file进行AES-128(ECB) 解密的动作，最后解密为能开机的image。

图1-6 加密Security Boot流程

2. OTP Key读写操作说明

2.1. 生成 RSA Key

通过openssl来生成RSA Key。相关的命令操作，请参考如下:

  • Generate Private Key

  • openssl genrsa -out private.pem 2048

  • Generate Public Key

  • openssl rsa -in private.pem -out public.pem -outform PEM -pubout

2.2. 使用U-BOOT烧录OTP

注：OTP只能烧写一次，一旦烧写则无法清除和重烧，请在确认需要的场合下执行烧写动作！

2.2.1. 生成U-Boot Command Scripts

通过Tool (key_proc.py) 可产生U-Boot command scripts来方便通过U-Boot来将RSA-Public Key烧录至OTP指定位置上。

./key_proc.py --exportkey --rsa=public.pem

exportkey: 将public.pem 转换成rsaKey.bin的binary file

rsa: 输入openssl所生成的public key (public.pem)

执行该command后会生成的文件如下：

  • rsaKey.bin——RSA Public N-Key binary file

  • rsaKey.txt——Otp Command List for write RSA Public N-Key rsaKey.txt，会列出烧录Key的Uboot command list，可以直接使用该command list来进行烧录。

注：RSA N-Key有4行command，要分四次执行，不可一次执行4行。

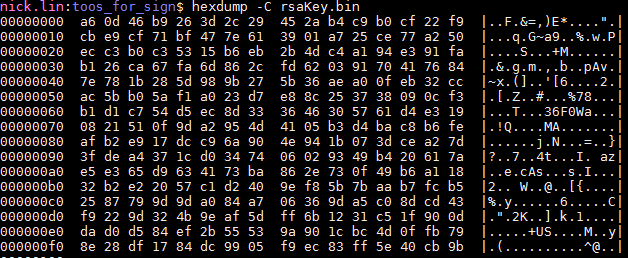

rsaKey.bin:

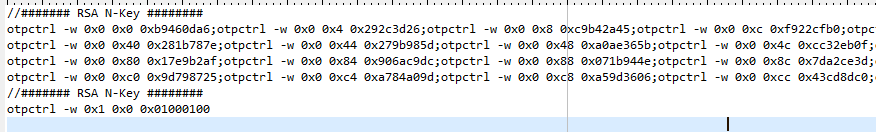

rsaKey.txt:

2.2.2. 启动Secure Boot

通过烧录OTP中的Secure Boot的栏位来启动Secure boot功能，一旦启动Secue Boot后，在ROM阶段就会开始进行IPL的签章验证。启动方式可通过烧录OTP_SECURE_BOOT (0x2)。

这边需确认是否有正确开启Secure Boot，在未开启前，其Boot行为如下:

  • [普通安全boot流程] Boot flow不会对签章进行验证，所以是可以完成整个Boot流程。

  • [加密安全boot流程] Boot flow不会对签章进行验证，也不会对Image进行解密，所以会无法正常开机。

2.3. OTP Command Format

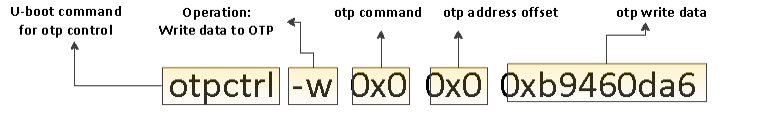

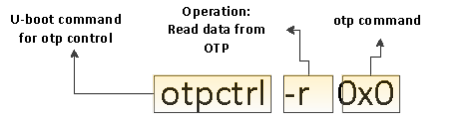

如下图，列出在UBOOT下执行OTP烧录的两个COMMAND，分别能对OTP进行读写的动作。

WRITE COMMAND:

READ COMMAND:

2.4. OTP Command Support List for IC Group1

2.4.1. IC Group

以下OTP Comman所对应的IC支持列表如下：

336D/336Q/338Q/338BD/338BQ/330D/330Q/30KD/30KQ/9351D/9351Q

2.4.2. OTP_RSA_N (0x0)

该Command被使用来存取OTP中的RSA Public N-Key，总共包含256-Bytes的OTP位置。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otp -w 0x0 offset writedata

READ COMMAND:

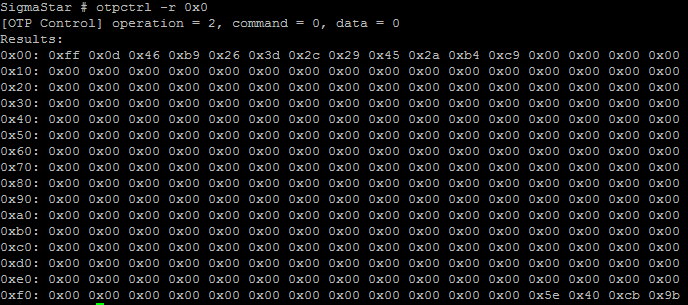

otpctrl -r 0x0

2.4.3. OTP_RSA_E (0x1)

该Command被使用来存取OTP中的RSA Public E-Key，总共包含4-Bytes的OTP位置。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otpctrl -w 0x1 0x0 0x01000100

READ COMMAND:

otpctrl -r 0x1

2.4.4. OTP_SECURE_BOOT (0x2)

该Command被使用来启动secure boot，设置为0xFF表示启动secure boot。在设置完该Command后，须于下次启动才会生效。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otpctrl -w 0x2 0x0 0xFF

READ COMMAND:

otpctrl -r 0x2

2.4.5. OTP_RSA_KEY_LOCK_AND_BLOCK (0x3)

该Command被使用来对OTP内的RSA Public Key栏位进行LOCK跟BLOCK的动作。LOCK表示无法更改RSA Public Key的内容值，而BLOCK则表示SW无法读出位于OTP内的Public Key。在设置完该Command后，须于下次启动才会生效。

  • LOCK

    WRITE COMMAND:

    otpctrl -w 0x3 0x0 0x04

    READ COMMAND:

    otpctrl -r 0x3

  • BLOCK

    WRITE COMMAND:

    otpctrl -w 0x3 0x0 0x10

    READ COMMAND:

    otpctrl -r 0x3

2.4.6. OTP_AES_KEY (0x4)

该Command被使用来存取OTP中的AES Key，总共包含16-Bytes的OTP位置。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otpctrl -w 0x0 offset writedata

READ COMMAND:

otpctrl -r 0x4

Example:

制作AES KEY: echo '000102030405060708090A0B0C0D0E0F' |  xxd -r -ps > aesKey.bin

otpctrl -w 0x4 0x0 0x03020100
otpctrl -w 0x4 0x4 0x07060504
otpctrl -w 0x4 0x8 0x0B0A0908
otpctrl -w 0x4 0xC 0x0F0E0D0C

2.4.7. OTP_AES_KEY_LOCK_AND_BLOCK (0x6)

该Command被使用来对OTP内的AES Key栏位进行LOCK跟BLOCK的动作。LOCK表示无法更改OTP内的AES Key，而BLOCK则表示SW无法读出OTP内的AES Key。在设置完该Command后，须于下次启动才会生效。

  • LOCK

    WRITE COMMAND:

    otpctrl -w 0x6 0x0 0x01

    READ COMMAND:

    otpctrl -r 0x6

  • BLOCK

    WRITE COMMAND:

    otpctrl -w 0x6 0x0 0x04

    READ COMMAND:

    otpctrl -r 0x6

2.4.8. ERROR CODE

FF01: 无效的COMMAND

FF02: 无效的OTP地址

FF03: 无效的OTP执行许可证

2.5. OTP Command Support List for IC Group2

2.5.1. IC Group

以下OTP Command所对应的IC支持列表如下：

910Q/8826D/8826Q/8836Q/261Q/8838G/920G/631G/268G

2.5.2. OTP_RSA_N (0x0)

该Command被使用来存取OTP中的RSA Public N-Key，总共包含256-Bytes的OTP位置。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otp -w 0x0 offset writedata

READ COMMAND:

otpctrl -r 0x0

2.5.3. OTP_RSA_E (0x1)

该Command被使用来存取OTP中的RSA Public E-Key，总共包含4-Bytes的OTP位置。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otpctrl -w 0x1 0x0 0x01000100

READ COMMAND:

otpctrl -r 0x1

2.5.4. OTP_SECURE_BOOT (0x2)

该Command被使用来启动secure boot，设置为0xFF表示启动secure boot。在设置完该Command后，须于下次启动才会生效。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otpctrl -w 0x2 0x0 0xFFFFFFFF

READ COMMAND:

otpctrl -r 0x2

2.5.5. OTP_RSA_KEY_LOCK (0x3)

该Command被使用来对OTP内的RSA Public Key栏位进行LOCK的动作。LOCK表示无法更改OTP内的RSA Public Key。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otpctrl -w 0x3 0x0 0xFFFFFFFF

READ COMMAND:

otpctrl -r 0x3

2.5.6. OTP_RSA_KEY_BLOCK (0x4)

该Command被使用来对OTP内的RSA Public Key栏位进行BLOCK的动作。BLOCK则表示SW无法读出OTP内的RSA Public Key。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otpctrl -w 0x4 0x0 0xFFFFFFFF

READ COMMAND:

otpctrl -r 0x4

2.5.7. OTP_AES_KEY (0x5)

该Command被使用来存取OTP中的AES Key，总共包含16-Bytes的OTP位置。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otpctrl -w 0x5 offset writedata

READ COMMAND:

otpctrl -r 0x5

Example:

制作AES KEY: echo '000102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey.bin

otpctrl -w 0x5 0x0 0x03020100
otpctrl -w 0x5 0x4 0x07060504
otpctrl -w 0x5 0x8 0x0B0A0908
otpctrl -w 0x5 0xC 0x0F0E0D0C

2.5.8. OTP_AES_KEY_LOCK (0x9)

该Command被使用来对OTP内的AES Key栏位进行LOCK的动作。LOCK表示无法更改OTP内的AES Key。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otpctrl -w 0x9 0x0 0xFFFFFFFF

READ COMMAND:

otpctrl -r 0x9

2.5.9. OTP_AES_KEY_BLOCK (0xA)

该Command被使用来对OTP内的AES Key栏位进行BLOCK的动作。BLOCK则表示SW无法读出OTP内的AES Key。在设置完该Command后，须于下次启动才会生效。

WRITE COMMAND:

otpctrl -w 0xA 0x0 0xFFFFFFFF

READ COMMAND:

otpctrl -r 0xA

2.5.10. ERROR CODE

FF01: 无效的COMMAND

FF02: 无效的OTP地址

FF03: 无效的OTP执行许可证

3. 安全镜像生成

3.1. 概述

此功能依据用户需求可分成是否进行明文内容的加密，如下两种制作流程，此流程能一路支持到Linux Kernel，如下章节会逐步介绍如何通过tool生成Images。

注意事项:

  • without AES

    1. IPL.bin需先Insert CUST Key (Public Key)，然后签章必须是由OTP KEY所生成

    2. IPL_CUST.bin需先Insert CUST Key (Public Key)，然后在通过CUST Key (Private Key) 生成签章，这边Insert的Key为用来验证IPL_CUST、U-Boot和Linux Kernel的签章

  • with AES

    1. IPL.bin需先Insert CUST Key (Public Key)，然后签章必须是由OTP KEY所生成

    2. IPL_CUST.bin需先Insert CUST Key (Public Key)，然后再通过CUST Key (Private Key) 生成签章，但不需要进行AES加密。这边Insert的CUST Key (Public Key)为用来验证U-Boot和Linux Kernel的签章。

    3. U-Boot和Linux Kernel都需要先进行AES加密，然后再通过CUST Key (Private Key) 生成签章。

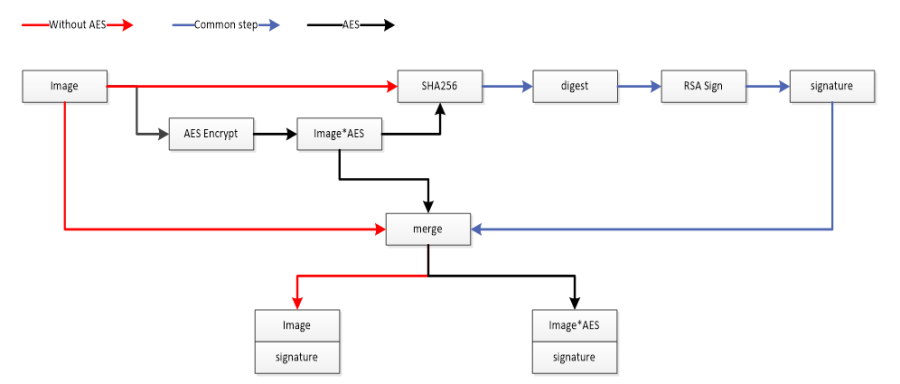

      图3-1 签章流程

3.2. 制作RSA Key

这边的制作方式同样适用于OTP Key及CUST Key中的RSA Key，可依据客户需求使用同一把Key或制作出两把不同的RSA Key。出于安全性考虑，建议使用两把不同的RSA key。

  1. 生成RSA私钥

    openssl genrsa -out private.pem 2048

  2. 生成RSA公钥

    openssl rsa -in private.pem -out public.pem -outform PEM -pubout

3.3. 制作AES-128 Key

这边通过xxd tool来生成AES-128 key binary file，请指定32bytes的key，通过如下command来生成。

echo '000102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey.bin

3.4. USB签章

该操作仅在USB boot flow中需要使用

USB boot将会在USB upgrade场景下使用到，在该场景下，由ROM直接引导usb_updater.bin启动，而usb_updater.bin实则为IPL.bin append至64K bytes得来。所以若此时开启securityboot，只需要对usb_updater.bin中的IPL.bin部分签章，再重新append至64K bytes即可，这边只需要一条command就可实现以上操作。

通过key_proc.py执行：

./key_proc.py --signusb --rsa=./private-otp.pem -f usb_updater.bin

执行后会生成usb_updater.bin_append.sig.bin，可用于烧录。

3.5. IPLX Separation

该操作仅在EMMC boot flow中需要使用

由于EMMC采用BOOT_PART.bin方案，所以只有IPL->U-Boot的storage方式是EMMC的时候才需要执行该步骤，SPI NOR、SPI NAND、SD等方式均不需要。BOOT_PART.bin包含IPLX和U-Boot，而IPLX又包含IPL和IPL_CUST， Sigmastar将release IPLX和U-Boot给customer，customer需自行使用如下命令从IPLX中分离出IPL和IPL_CUST，再分别进行签章。

通过key_proc.py执行：

./key_proc.py --split -f ./IPLX.bin

执行后会生成IPL.bin和IPL_CUST.bin

3.6. IPL.bin 签章

IPL需要先Insert Key后再做签章，步骤如下:

  1. Insert Key，通过key_proc.py执行

    不包含AES加密:

    ./key_proc.py --insert --rsa=./public.pem -f ./IPL.bin

    执行后会生成IPL.cipher.bin

    ./add_ipl_header.py ./IPL.cipher.bin ./IPL.cipher2.bin 0 1（调试模式）

./add_ipl_header.py ./IPL.cipher.bin ./IPL.cipher2.bin 0 0（正式模式）

    执行后会生成IPL.cipher2.bin

    包含AES加密:

    ./key_proc.py --insert --rsa=./public.pem -f ./IPL.AES.bin

    执行后会生成IPL.AES.cipher.bin

    ./add_ipl_header.py ./IPL.AES.cipher.bin ./IPL.AES.cipher2.bin 0 1（调试模式）

./add_ipl_header.py ./IPL.AES.cipher.bin ./IPL.AES.cipher2.bin 0 0（正式模式）

    执行后会生成IPL.AES.cipher2.bin

  2. 制作签章，通过key_proc.py执行（注：必须用OTP的RSA Private Key签章）

    不包含AES加密:

    ./key_proc.py --sign --rsa=./private-otp.pem -f ./IPL.cipher2.bin

    执行后会生成IPL.cipher2.sig.bin

    包含AES加密:

    ./key_proc.py --sign --rsa=./private-otp.pem -f ./IPL.AES.cipher2.bin

    执行后会生成IPL.AES.cipher2.sig.bin

3.7. IPL_CUST.bin 签章

IPL_CUST需要先Insert Key后再做签章，步骤如下:

  1. Insert Key，通过key_proc.py执行

    不包含AES加密:

    ./key_proc.py --insert --rsa=./public.pem -f ./IPL_CUST.bin

    执行后会生成IPL_CUST.cipher.bin

    ./add_ipl_header.py ./IPL_CUST.cipher.bin ./IPL_CUST.cipher2.bin 0 1（调试模式）

./add_ipl_header.py ./IPL_CUST.cipher.bin ./IPL_CUST.cipher2.bin 0 0（正式模式）

    执行后会生成IPL_CUST.cipher2.bin

    包含AES加密:

    ./key_proc.py --insert --rsa=./public.pem -f ./IPL_CUST.AES.bin

    执行后会生成IPL_CUST.AES.cipher.bin

    ./add_ipl_header.py ./IPL_CUST.AES.cipher.bin ./IPL_CUST.AES.cipher2.bin 0 1（调试模式）

./add_ipl_header.py ./IPL_CUST.AES.cipher.bin ./IPL_CUST.AES.cipher2.bin 0 0（正式模式）

    执行后会生成IPL_CUST.AES.cipher2.bin

  2. 制作签章，通过key_proc.py执行

    不包含AES加密:

    ./key_proc.py --sign --rsa=./private.pem -f ./IPL_CUST.cipher2.bin

    执行后会生成IPL_CUST.cipher2.sig.bin

    包含AES加密:

    ./key_proc.py --sign --rsa=./private.pem -f ./IPL_CUST.AES.cipher2.bin

    执行后会生成IPL_CUST.AES.cipher2.sig.bin

3.8. U-Boot 签章

如下设定针对SPI NOR的U-Boot版本，其档名为u-boot.xz.img.bin，如为SPI-NAND版本，请改u-boot_spinand.xz.img.bin，关于U-Boot的制作可区分为是否进行AES的加密。

  1. 制作签章

    不包含AES加密:

    不需做Image的加密动作，执行后会产生u-boot.xz.img.sig.bin

    ./key_proc.py --sign --rsa=./private.pem -f u-boot.xz.img.bin

    包含AES加密:

    需要先对Image做AES加密，执行后会产生u-boot.xz.img.aes.bin，之后再对加密后的Image进行签章，最后产生u-boot.xz.img.aes.sig.bin。

    ./key_proc.py --encrypt --aes=./aesKey.bin -f ./u-boot.xz.img.bin

./key_proc.py --sign --rsa=./private.pem -f ./u-boot.xz.img.aes.bin

3.9. BOOT_PART.bin Pack

该操作仅在EMMC boot flow中需要使用

如*3.4. USB签章*介绍，BOOT_PART.bin需要拆分为IPL、IPL_CUST和U-Boot单独签章，所以签章后需要再将三个image打包为新的BOOT_PART.bin。且同样地，只有IPL->U-Boot的storage方式是EMMC的时候才需要执行该步骤，SPI NOR、SPI NAND、SD等方式均不需要。

通过cat执行即可：

cat IPL.cipher2.sig.bin IPL_CUST.cipher2.sig.bin > IPLX.bin

cat IPLX.bin u-boot.xz.img.sig.bin > BOOT_PART.bin

3.10. Linux Kernel 签章

  1. 制作签章

    不包含AES加密: 不需做Image的加密动作，执行后会生成kernel.sig.bin

    ./key_proc.py --sign --rsa=./private.pem -f kernel.bin

    包含AES加密:

    需要先对Image做AES加密，执行后会生成kernel.aes.bin，之后再对加密后的Image进行签章，最后生成kernel.aes.sig.bin。

    ./key_proc.py --encrypt --aes=./aesKey.bin -f ./kernel.bin

./key_proc.py --sign --rsa=./private.pem -f ./kernel.aes.bin

3.11. Linux Rootfs 签章

  1. 制作签章

    不包含AES加密:

    不需做Image的加密动作，执行后会生成rootfs.sig.sqfs

    ./key_proc.py --sign --rsa=./private.pem -f rootfs.sqfs

    包含AES加密:

    非ramdisk属性的rootfs无法支持加解密机制

3.12. 签章验证

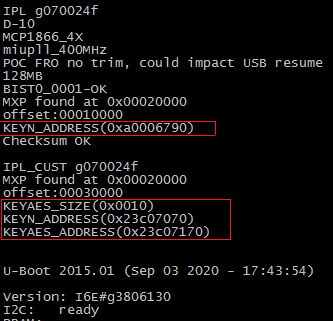

  1. 将完成签章的Images刻录至flash中，刻录后如能正常进入U-Boot，表示从IPL至U-Boot的签章是没有问题的。

  2. 在Uboot阶段需要设定环境变量来对Linux Kernel进行验证，请参考如下command进行设定。

    不包含AES加密:

    • SPI-NOR

      Kernel验签：

      setenv bootcmd ' sf probe 0;sf read 0x22000000 ${sf_kernel_start} ${sf_kernel_size}; mxp r.info IPL_CUST; sf read 0x23C00000 ${sf_part_start} ${sf_part_size}; dcache off; sigauth 0x22000000 0x23C00000; dcache on; bootm 0x22000000'; saveenv;

    • SPI-NAND

      Kernel验签：

      setenv bootcmd 'nand read.e 0x23C00000 IPL_CUST0 0x20000; nand read.e
0x22000000 KERNEL 0x500000; dcache off; sigauth 0x22000000 0x23C00000;
dcache on; bootm 0x22000000'; saveenv;

    • EMMC

      Kernel验签:

      setenv bootcmd 'emmc read.p 0x22000000 kernela 0x300000; mmc dev 0 1; mmc
read 0x21000000 0 0x200; emmc_get_cust 0x21000000; mmc partconf 0 1 1 0;
dcache off; sigauth 0x22000000 $(cust_address); dcache on; bootm
0x22000000'; saveenv;

      Note：

      以上command默认从EMMC0启动，若从EMMC1启动，则mmc dev 0 1需改为mmc dev 1 1

    • SD + SPI-NOR

      Kernel验签：

      setenv bootcmd 'fatload mmc 0:1 0x21000000 IPL_CUST 0; sf probe 0; mxp
r.info KERNEL; sf read 0x22000000 ${sf_part_start} ${sf_part_size};
dcache off; sigauth 0x22000000 0x23C00000; dcache on; bootm 0x22000000';
saveenv;

      Note：

      以上command默认从SD0启动，若从SD1启动，则fatload mmc 0:1需改为fatload mmc 1:1

    • SD + SPI-NAND

      Kernel验签：

      setenv bootcmd 'fatload mmc 0:1 0x23C00000 IPL_CUST 0; nand read.e
0x22000000 KERNEL; dcache off; sigauth 0x22000000 0x23C00000; dcache on;
bootm 0x22000000'; saveenv;

      Note：

      以上command默认从SD0启动，若从SD1启动，则fatload mmc 0:1需改为fatload mmc 1:1

    包含AES加密:

    • SPI-NOR

      Kernel验签：

      setenv bootcmd ' sf probe 0;sf read 0x22000000 ${sf_kernel_start} ${sf_kernel_size}; mxp r.info IPL_CUST; sf read 0x23C00000 ${sf_part_start} ${sf_part_size}; dcache off; sigauth 0x22000000 0x23C00000 --aes; dcache on; bootm 0x22000000'; saveenv;

    • SPI-NAND

      Kernel验签：

      setenv bootcmd 'nand read.e 0x23C00000 IPL\_CUST0 0x20000;nand read.e
0x22000000 KERNEL 0x500000; dcache off; sigauth 0x22000000 0x23C00000 --aes;
dcache on; bootm 0x22000000'; saveenv;

    • EMMC

      Kernel验签：

      setenv bootcmd 'emmc read.p 0x22000000 kernela 0x300000; mmc dev 0 1; mmc
read 0x21000000 0 0x200; emmc_get_cust 0x21000000; mmc partconf 0 1 1 0;
dcache off; sigauth 0x22000000 $(cust_address) --aes; dcache on; bootm
0x22000000'; saveenv;

      Note：

      以上command默认从EMMC0启动，若从EMMC1启动，则mmc dev 0 1需改为mmc dev 1 1

    • SD + SPI-NOR

      Kernel验签:

      setenv bootcmd 'fatload mmc 0:1 0x21000000 IPL_CUST 0; sf probe 0; mxp
r.info KERNEL; sf read 0x22000000 ${sf_part_start} ${sf_part_size};
dcache off; sigauth 0x22000000 0x23C00000 --aes; dcache on; bootm
0x22000000'; saveenv;

      Note：

      以上command默认从SD0启动，若从SD1启动，则 fatload mmc 0:1需改为fatload mmc 1:1

    • SD + SPI-NAND

      Kernel验签：

      setenv bootcmd 'fatload mmc 0:1 0x23C00000 IPL_CUST 0; nand read.e
0x22000000 KERNEL; dcache off; sigauth 0x22000000 0x23C00000 --aes; dcache
on; bootm 0x22000000'; saveenv;

      Note：

      以上command默认从SD0启动，若从SD1启动，则 fatload mmc 0:1需改为fatload mmc 1:1

  3. 若customer有验签rootfs的需求，若customer有验签rootfs的需求，在Uboot阶段需要设定环境变量来对Linux Rootfs进行验证，请参考如下command进行设定

    不包含AES加密:

    • SPI-NOR

      setenv rootfs_size [size]

      如实际烧录的rootfs size为0x1af100，则setenv rootfs_size 1af100; saveenv;

      rootfs验签命令为：

      sf probe 0; mxp r.info rootfs; sf read 0x22000000 ${sf_part_start} ${sf_part_size}; mxp r.info IPL_CUST; sf read 0x23C00000 ${sf_part_start} ${sf_part_size}; dcache off; sigauth 0x22000000 0x23C00000; dcache on;

      结合kernel的验签，bootcmd为：

      • Kernel验签+ rootfs验签：

        setenv bootcmd ' dcache off; sf probe 0; mxp r.info rootfs; sf read 0x22000000 ${sf_part_start} ${sf_part_size}; mxp r.info IPL_CUST; sf read 0x23C00000 ${sf_part_start} ${sf_part_size}; sigauth 0x22000000 0x23C00000; sf read 0x22000000 ${sf_kernel_start} ${sf_kernel_size}; sigauth 0x22000000 0x23C00000; dcache on; bootm 0x22000000; '

      • Kernel（验签+解密）+ rootfs验签：

        setenv bootcmd ' dcache off; sf probe 0; mxp r.info rootfs; sf read 0x22000000 ${sf_part_start} ${sf_part_size}; mxp r.info IPL_CUST; sf read 0x23C00000 ${sf_part_start} ${sf_part_size}; sigauth 0x22000000 0x23C00000; sf read 0x22000000 ${sf_kernel_start} ${sf_kernel_size}; sigauth 0x22000000 0x23C00000 --aes; dcache on; bootm 0x22000000; '

    • SPI-NAND

      setenv rootfs_size [size]

      如实际烧录的rootfs size为0x1af100，则setenv rootfs_size 1af100; saveenv;

      rootfs验签命令为：

      nand read.e 0x23C00000 IPL_CUST0 0x20000;nand read.e 0x22000000 rootfs
0x600000; dcache off; sigauth 0x22000000 0x23C00000; dcache on;

      结合kernel的验签，bootcmd为：

      Kernel验签+ rootfs验签：

      setenv bootcmd 'dcache off; nand read.e 0x23C00000 IPL_CUST0 0x20000; nand
read.e 0x22000000 rootfs 0x600000; sigauth 0x22000000 0x23C00000; nand
read.e 0x22000000 KERNEL 0x500000; sigauth 0x22000000 0x23C00000; dcache on;
bootm 0x22000000'; saveenv;

      Kernel（验签+解密）+ rootfs验签：

      setenv bootcmd 'dcache off; nand read.e 0x23C00000 IPL_CUST0 0x20000; nand
read.e 0x22000000 rootfs 0x600000; sigauth 0x22000000 0x23C00000; nand
read.e 0x22000000 KERNEL 0x500000; sigauth 0x22000000 0x23C00000 --aes;
dcache on; bootm 0x22000000'; saveenv;

    • SD + SPI-NOR

      setenv rootfs_size [size]

      如实际烧录的rootfs size为0x1af100，则setenv rootfs_size 1af100; saveenv;

      rootfs验签命令为:

      fatload mmc 0:1 0x21000000 IPL_CUST 0; sf probe 0; mxp r.info rootfs; sf
read 0x22000000 ${sf_part_start} ${sf_part_size}; dcache off; sigauth
0x22000000 0x23C00000; dcache on;

      结合kernel的验签，bootcmd为：

      Kernel验签+ rootfs验签：

      setenv bootcmd ' dcache off; fatload mmc 0:1 0x21000000 IPL_CUST 0; sf
probe 0; mxp r.info rootfs; sf read 0x22000000 ${sf_part_start}
${sf_part_size}; sigauth 0x22000000 0x23C00000; fatload mmc 0:1
0x21000000 IPL_CUST 0; sf probe 0; mxp r.info KERNEL; sf read 0x22000000
${sf_part_start} ${sf_part_size}; sigauth 0x22000000 0x23C00000;
dcache on; bootm 0x22000000; saveenv;

      Kernel（验签+解密）+ rootfs验签:

      setenv bootcmd ' dcache off; atload mmc 0:1 0x21000000 IPL_CUST 0; sf probe
0; mxp r.info rootfs; sf read 0x22000000 ${sf_part_start}
${sf_part_size}; sigauth 0x22000000 0x23C00000; fatload mmc 0:1
0x21000000 IPL_CUST 0; sf probe 0; mxp r.info KERNEL; sf read 0x22000000
${sf_part_start} ${sf_part_size}; sigauth 0x22000000 0x23C00000 --aes;
dcache on; bootm 0x22000000; saveenv;

    Note：

    以上command默认从SD0启动，若从SD1启动，则fatload mmc 0:1需改为fatload mmc 1:1

    • SD + SPI-NAND

      setenv rootfs_size [size]

      如实际烧录的rootfs size为0x1400100，则setenv rootfs_size 1400100; saveenv;

      rootfs验签命令：

      fatload mmc 0:1 0x23C00000 IPL_CUST 0; nand read.e 0x22000000 rootfs
0x600000; dcache off; sigauth 0x22000000 0x23C00000; dcache on;

      结合kernel的验签，bootcmd为：

      Kernel验签+ rootfs验签：

      setenv bootcmd ' dcache off; fatload mmc 0:1 0x23C00000 IPL_CUST 0; nand
read.e 0x22000000 rootfs 0x600000; sigauth 0x22000000 0x23C00000; fatload
mmc 0:1 0x23C00000 IPL_CUST 0; nand read.e 0x22000000 KERNEL; sigauth
0x22000000 0x23C00000; dcache on; bootm 0x22000000'; saveenv;

      Kernel（验签+解密）+ rootfs验签：

      setenv bootcmd ' dcache off; fatload mmc 0:1 0x23C00000 IPL_CUST 0; nand
read.e 0x22000000 rootfs 0x600000; sigauth 0x22000000 0x23C00000; fatload
mmc 0:1 0x23C00000 IPL_CUST 0; nand read.e 0x22000000 KERNEL; sigauth
0x22000000 0x23C00000 --aes; dcache on; bootm 0x22000000'; saveenv;

      Note：

      以上command默认从SD0启动，若从SD1启动，则fatload mmc 0:1需改为fatload mmc 1:1

    包含AES加密: 非ramdisk属性的rootfs无法支持加解密机制

4. 注意事项

4.1. IPL

针对Secure Boot的功能，特定的IPL及IPL_CUST必须被使用。

4.1.1. 普通安全boot流程

  • IPL:

    IPL.bin

  • IPL_CUST:

    IPL_CUST.bin

4.1.2. 加密安全boot流程

  • IPL:

    IPL.AES.bin

  • IPL_CUST:

    IPL_CUST.AES.bin

4.2. 自编tool签章

针对U-Boot、Linux Kernel来生成签章文件时，仅使用其的Data部分来进行SHA计算，并通过RSA来产生256Bytes的签章，所以如客户为使用自行编制的tool来产生签章，须注意应排除U-Boot和Linux Kernel前64Bytes的Header，仅以Data部分来进行计算。

4.3. EMMC BOOT_PART.bin签章

必须单独对IPL、IPL_CUST、U-Boot进行签章，签章后再重新打包为新的BOOT_PART.bin烧入（见3.5. IPLX Separation和3.9. BOOT_PART.bin Pack）

5. SECURITYBOOT部署流程

5.1. SecurityBoot调试流程

若确认需要使用OTP烧录来串通SecurityBoot flow，则调试阶段务必按照以下flow，即先烧录部分OTP进行测试，否则可能由于错误的操作导致系统无法启动甚至IC作废，待调试PASS以后再考虑一次性烧录所有OTP

5.1.1. 烧录OTP（KEY）

使用U-Boot Command或Linux Tool烧录RSA Public NKey/Ekey（或AES Key）。

注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

5.1.2. 签章image

对IPL/IPL_CUST/U-Boot进行签章（或加密）并烧入flash。

其中IPL/IPL_CUST务必用调试流程的签章方法（目的是代替OTP中的SecurityBoot enable bit来开启SecurityBoot flow）。

注意： 调试流程的签章方法见3.6. IPL.bin 签章和3.7. IPL_CUST.bin 签章

5.1.3. 检验验签（或解密）结果

首先需要确认ROM->IPL->IPL_CUST->U-Boot已进行到SecurityBoot的flow。

  1. ROM->IPL确认是否走SecurityBoot的方式

    ROM验签IPL成功不会有任何log，但验签失败则会打印AUTH ERR（波特率可能需要调为38400或57600，否则乱码），所以可以烧入未签章的IPL到flash，若ROM->IPL已进行到SecurityBoot的flow，则会报AUTH ERR。

  2. IPL->IPL_CUST->U-Boot确认是否走SecurityBoot的方式

    查看log即可，一般带有KEYN_ADDRESS或secure boot关键字，若开启解密流程则还会有KEYAES_ADDRESS关键字。

    举例如下：

确认后，需确保能启动到U-Boot才能继续下一步烧录。

5.1.4. 烧录OTP（ENABLE）

使用U-Boot Command或Linux Tool烧录SecurityBoot enable bit。

注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

烧录后按照上述方法确认ROM->IPL->IPL_CUST->U-Boot有走到SecurityBoot并能启动到U-Boot，然后继续下一步烧录。

5.1.5. 烧录OTP（LOCK）

使用U-Boot Command或Linux Tool烧录RSA KEY的LOCK和BLOCK。

注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

烧录后同样按照5.1.3的方法确认ROM->IPL->IPL_CUST->U-Boot有走到SecurityBoot并能启动到U-Boot，到此ROM->IPL->IPL_CUST->U-Boot的SecurityBoot flow和OTP相关验证已经PASS。

接下来根据3.12. 签章验证的方法验证U-Boot以后的SecurityBoot flow。

5.2. SecurityBoot正式流程（普通流程，Only RSA）

为了防止误操作导致系统无法启动甚至IC作废，调试流程PASS以后，才能进行正式流程。

5.2.1. 签章image（ALL）

使用python script将所有需要验签的image都执行一遍签章，再烧入flash，其中IPL/IPL_CUST可以使用正式模式的签章方法（因为OTP中的SecurityBoot enable bit会被烧录，不需要用software来模拟了）

注意： 正式模式的签章方法见3.6. IPL.bin 签章和3.7. IPL_CUST.bin 签章。

5.2.2. 烧录OTP（ALL）

使用U-Boot Command或Linux Tool烧录所有OTP case。

注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

5.3. SecurityBoot正式流程（加密流程，RSA+AES）

5.3.1. 参考理论设计方案一

为了防止误操作导致系统无法启动甚至IC作废，调试流程PASS以后，才能进行正式流程。

  • 签章image（ALL）

    使用python script对image只执行签章（或不签章，若只进行签章则需用特定的IPL/IPL_CUST），烧入flash，再使用python script对image执行签章和加密，用于网络或USB等方式升级。

  • 烧录OTP（ALL）

    使用U-Boot Command或Linux Tool烧录所有OTP case。

    注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

    其中IPL/IPL_CUST可以使用 正式模式 的签章方法（因为OTP中的SecurityBoot enable bit会被烧录，不需要用software来模拟了）。

    注意： 正式模式的签章方法见3.6. IPL.bin 签章和3.7. IPL_CUST.bin 签章。

  • 烧录OTP（ALL）

    从第一套分区启动，使用U-Boot Command或Linux Tool烧录所有OTP case。

    注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

  • Upgrade

    若分区中image未签章，则OTP烧录后，不能重启，应立即通过网络或USB upgrade加密image。

    若分区中image有签章，则OTP烧录后，可以重启，但仍需通过网络或USB upgrade加密image。

5.3.2. 参考理论设计方案二

为了防止误操作导致系统无法启动甚至IC作废，调试流程PASS以后，才能进行正式流程。

  • 签章和加密image（ALL）

    划分两套分区，使用python script对image只执行签章（或不签章，若只进行签章则需用特定的IPL/IPL_CUST），烧入第一套分区，再使用python script对image执行签章和加密，烧入第二套分区。

    其中IPL/IPL_CUST可以使用正式模式的签章方法（因为OTP中的SecurityBoot enable bit会被烧录，不需要用software来模拟了）

    注意： 正式模式的签章方法见3.6. IPL.bin 签章和3.7. IPL_CUST.bin 签章。

  • 烧录OTP（ALL）

    从第一套分区启动，使用U-Boot Command或Linux Tool烧录所有OTP case。

    注意： U-Boot Command烧录方法详见第2章 OTP Key读写操作说明，Linux Tool烧录方式请跟FAE确认。

  • Upgrade

    若第一套分区未签章，则OTP烧录后，不能重启，应立即将第二套分区内容upgrade到第一套分区中。

    若第一套分区有签章，则OTP烧录后，可以重启，但仍需将第二套分区内容upgrade到第一套分区中。
